Typ produktu	Bezprzewodowy dzwonek z przyciskiem i gongiem
Marka	Emos
Model	P5732T
Zasięg sygnału	Do 100 m na wolnym powietrzu (około 20 m wewnątrz)
Częstotliwość transmisji	433,92 MHz, maks. 10 mW e.r.p.
Stopień ochrony przycisku	IP44 (wodoszczelny)
Parowanie	Samouczące się (automatyczne uczenie)
Zasilanie gongu	3 baterie alkaliczne AAA 1,5 V lub wejście micro USB 5 V/500 mA
Zasilanie przycisku	1 bateria litowa CR2032 3 V
Melodie	Wybierane za pomocą przycisku na gongu
Regulacja głośności	Tak, za pomocą przycisku na gongu
Liczba przycisków do sparowania	Wiele (powtórzyć procedurę dla każdego)
Pamięć sparowań	Zachowana nawet po wymianie baterii
Zawartość opakowania	Gong, przycisk, taśma dwustronna
Użytkowanie gongu	Wewnątrz, tylko suche pomieszczenia
Konserwacja i czyszczenie	Miękka wilgotna ściereczka z łagodnym mydłem; bez agresywnych rozpuszczalników
Bezpieczeństwo	Nie narażać na wstrząsy, wysokie temperatury, wilgoć; wyjąć baterie w przypadku dłuższego nieużywania; nie używać przez osoby bez nadzoru
Recykling	Nie wyrzucać z odpadami domowymi; korzystać z punktów zbiórki
Zgodność	Dyrektywa 2014/53/UE (deklaracja na emos.eu)
Materiały montażowe	Mocowanie za pomocą taśmy dwustronnej lub śrub (niedołączone); unikać metalu
Wymiary (przycisk)	Nieokreślone
Waga	Nieokreślona

Często zadawane pytania - P5732T Emos

Jak sparować przycisk z gongiem?

Włóż baterię CR2032 do przycisku i 3 baterie AAA do gongu. Naciśnij i przytrzymaj (5 sekund) przycisk na gongu, aż zapali się czerwona dioda LED. W ciągu 30 sekund naciśnij przycisk dzwonka. Gong zadzwoni, a parowanie zostanie zakończone.

Jaki jest zasięg dzwonka?

Zasięg może wynosić do 100 metrów na zewnątrz bez przeszkód. W zabudowanym otoczeniu może być zmniejszony do około 20 metrów.

Czy przycisk jest wodoszczelny?

Tak, przycisk ma stopień ochrony IP44, co czyni go odpornym na zachlapanie. Zaleca się instalację w osłoniętym miejscu dla dłuższej żywotności.

Jaki typ baterii użyć do gongu?

Użyj 3 baterii alkalicznych AAA 1,5 V. Nie używaj baterii ładowalnych 1,2 V, ponieważ zbyt niskie napięcie może spowodować nieprawidłowe działanie. Możesz również zasilać gong przez kabel micro USB (5 V/500 mA) z zasilaczem sieciowym (nie dołączonym).

Jak wyczyścić pamięć sparowanych przycisków?

Wyjmij baterie z gongu lub odłącz kabel USB. Przytrzymaj przycisk na gongu, jednocześnie wkładając baterie lub podłączając kabel. Po około 5 sekundach czerwona dioda LED zapali się i zgaśnie: pamięć została wyczyszczona.

Czy mogę zamontować przycisk na metalowej powierzchni?

Nie, unikaj montowania przycisku na metalowych powierzchniach lub materiałach zawierających metal (ramy okienne, metalowe drzwi). Może to zablokować sygnał radiowy i uniemożliwić działanie.

Jak zmienić melodię gongu?

Na gongu naciśnij przycisk zmiany melodii (oznaczenie 1 na rysunku gongu), aby przejrzeć dostępne melodie.

Co zrobić, jeśli gong nie dzwoni?

Sprawdź, czy baterie są prawidłowo zainstalowane (zgodnie z biegunowością) i czy są naładowane. Upewnij się, że przycisk jest sparowany. Przetestuj zasięg. Jeśli problem nie ustąpi, zresetuj pamięć i ponownie sparuj przyciski.

Czy gong może być używany z wieloma przyciskami?

Tak, możesz sparować wiele przycisków z tym samym gongiem. Powtórz procedurę parowania dla każdego przycisku. Gong zapamiętuje wszystkie sparowane przyciski.

Jak zamontować przycisk na ścianie?

Zdemontuj podstawkę montażową przycisku. Przymocuj ją do ściany za pomocą dołączonej taśmy dwustronnej lub śrub (niedołączone). Zamknij przycisk na podstawce. Upewnij się, że miejsce jest chronione przed warunkami atmosferycznymi.

INSTRUKCJA OBSŁUGI P5732T Emos

Jest przeznaczony do dzwonka bezprzewodowego typu P5732.

Specyfikacja

Zasięg nadawania: do 100 m na wolnej przestrzeni (w przestrzeni wypełnionej różnymi przedmiotami może spaść nawet do jednej piątej tej odległości)

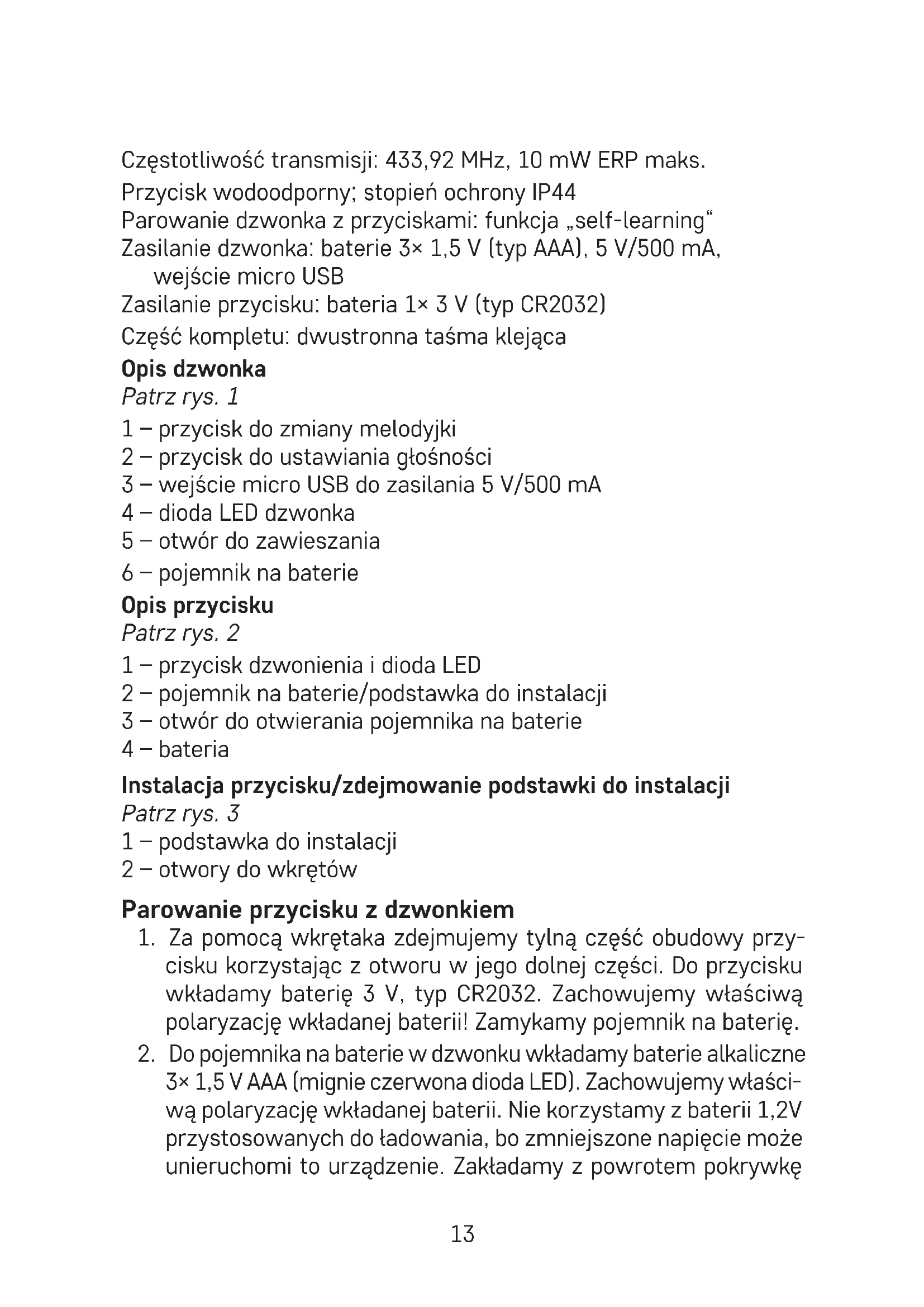

Częstotliwość transmisji: 433,92 MHz, 10 mW ERP maks.

Przycisk wodoodporny; stopień ochrony IP44

Parowanie dzwonka z przyciskami: funkcja „self-learning“

Zasilanie dzwonka: baterie 3× 1,5 V (typ AAA), 5 V/500 mA, wejście micro USB

Zasilanie przycisku: bateria 1× 3 V (typ CR2032)

Część kompletu: dwustronna taśma klejąca

Opis dzwonka

Patrz rys. 1

1 – przycisk do zmiany melodyjki
2 – przycisk do ustawiania głośności
3 – wejście micro USB do zasilania 5 V/500 mA
4 – dioda LED dzwonka
5 – otwór do zawieszania
6 – pojemnik na baterie

Opis przycisku

Patrz rys. 2

1 – przycisk dzwonienia i dioda LED
2 – pojemnik na baterie/podstawka do instalacji
3 – otwór do otwierania pojemnika na baterie
4 - bateria

Instalacja przycisku/zdejmowanie podstawki do instalacji

Patrz rys. 3

1 – podstawka do instalacji
2 - otwory do wkrętów

Parowanie przycisku z dzwonkiem

1. Za pomocą wkrętaka zdejmujemy tylną część obudowy przycisku korzystając z otworu w jego dolnej części. Do przycisku wkładamy baterię 3 V, typ CR2032. Zachowujemy właściwą polaryzację wkładanej baterii! Zamykamy pojemnik na baterię.
2. Do pojemnika na baterie w dzwonku wkładamy baterie alkaliczne 3× 1,5 V AAA (mignie czerwona dioda LED). Zachowujemy właści-wą polaryzację wkładanej baterii. Nie korzystamy z baterii 1,2V przystosowanych do ładowania, bo zmniejszone napięcie może unieruchomi to urządzenie. Zakładamy z powrotem pokrywkę

pojemnika na baterie. Jeżeli chcemy zasilić dzwonek z wejścia micro USB, to podłączamy przewód micro USB do zasilacza (nie ma w komplecie) i do dzwonka, a potem włączamy zasilacz do gniazdka.

1. W dzwonku naciskamy dłużej (około 5 sekund) przycisk, LED dzwonka zaświeci na czerwono. Dzwonek przejdzie do trybu parowania „self-learning“, który trwa 30 sekund. W tym czasie naciskamy przycisk dzwonienia, dzwonek zadzwoni, LED w dzwonku zgaśnie, a przycisk jest już sparowany z dzwonkiem. W ten sposób automatycznie kończy się tryb „self-learning“.

2. Aby sparować więcej przycisków powtarzamy dla każdego przycisku procedurę od punktu 1.

Uwaga: Dzwonek zawiera wewnętrzną pamięć, w której są zapisywa- ne kody aktualnie sparowanych przycisków. Dlatego przy wymianie baterii nie trzeba ponownie wykonywać parowania. Przy każdym wło- żeniu baterii do dzwonka odezwie się aktualnie ustawiona melodyjka.

Kasowanie pamięci sparowanych przycisków

1. Wyjmujemy z dzwonka baterie albo odłączamy przewód micro USB.
2. Naciskamy i przytrzymujemy przycisk.
3. Wkładamy baterie do dzwonka albo podłączamy przewód micro USB (stale przytrzymujemy przycisk).
4. Po około 5 sekundach zaświeci się czerwona dioda LED w dzwonku.
5. Zwalniamy przycisk, czerwona dioda LED gaśnie.
6. Pamięć wszystkich sparowanych przycisków zostaje skasowana.

Instalacja przycisku dzwonka (nadajnika)

1. Najpierw wykonujemy sparowanie przycisku z dzwonkiem.
2. Przed montażem sprawdzamy, czy w wybranym miejscu ten zestaw będzie niezawodnie działać.
3. Zdejmujemy podstawkę instalacyjną z pojemnika na baterie, patrz rysunek.
4. Tylną część tej podstawki przymocowujemy do ściany dwustronną taśmą klejącą (z kompletu) albo dwoma wkrętami. Chociaż przycisk jest odporny na wpływ warunków atmosferycznych, to

jednak dobrze jest umieścić go w takim miejscu, aby był ostonięty i chroniony, na przykład w odpowiedniej wnęce.

1. Podstawkę instalacyjną zakładamy z powrotem na przycisk.

2. Naciskając przycisk dzwonka włączamy dzwonienie. Towarzyszy temu świecie diody sygnalizacyjnej LED, która wskazuje, że przycisk nadał sygnał radiowy. Dzwonek odtwarza wybraną melodyjkę.

Uwaga: Przycisk dzwonkowy (nadajnik) można bez problemu umieszczać na ścianie drewnianej albo murowanej. Nie należy jednak nigdy umieszczać przycisku na przedmiotach metalowych albo materiałach, które zawierają metale, na przykład na konstrukcji okien i drzwi, które zawierają metalowe ramy. Wtedy nadajnik może przestać poprawnie działać.

Konserwacja i czyszczenie

Bezprzewodowy cyfrowy dzwonek domowy jest delikatnym urządzeniem elektronicznym i dlatego należy w stosunku do niego przestrzegać następujących zasad:

- Dzwonek domowy (odbiornik) jest przeznaczony do umieszczenia w suchym pomieszczeniu wewnętrznym.

- Okresowo kontrolujemy działanie przycisku dzwonka i na czas wymieniamy baterie. Stosujemy tylko wysokiej jakości baterię alkaliczną o wymaganych parametrach.

- Jeżeli dzwonek nie będzie używany przez dłuższy czas, to należy wyjąć baterie z przycisku dzwonkowego i dzwonka.

- Nie należy narażać przycisku i dzwonka na nadmierne wstrząsy i uderzenia.

- Nie należy narażać przycisku i dzwonka na nadmierną temperaturę i bezpośrednie działania promieniowania słonecznego albo wilgoci.

- Do czyszczenia stosujemy delikatną, lekko zwilżoną ściereczkę z odrobiną płynu do mycia, nie korzystamy z agresywnych środków do czyszczenia albo z rozpuszczalników.

- To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci), którym brak predyspozycji fizycznych, umysłowych albo mentalnych oraz brak wiedzy albo doświadczenia uniemożliwia bezpieczne korzystanie z tego wyrobu,

jeżeli nie jest nad nimi sprawowany nadzór albo, jeżeli nie zostały poinstruowane, co do zasad korzystania z tego produktu przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Konieczne jest zapewnienie takiej opieki nad dziećmi, żeby nie mogły się bawić tym wyrobem.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiąza- ny do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

EMOS spol. s r.o. niniejszym oświadcza, że typ urządzenia radiowego P5732T jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download.
