РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ P5732T Emos

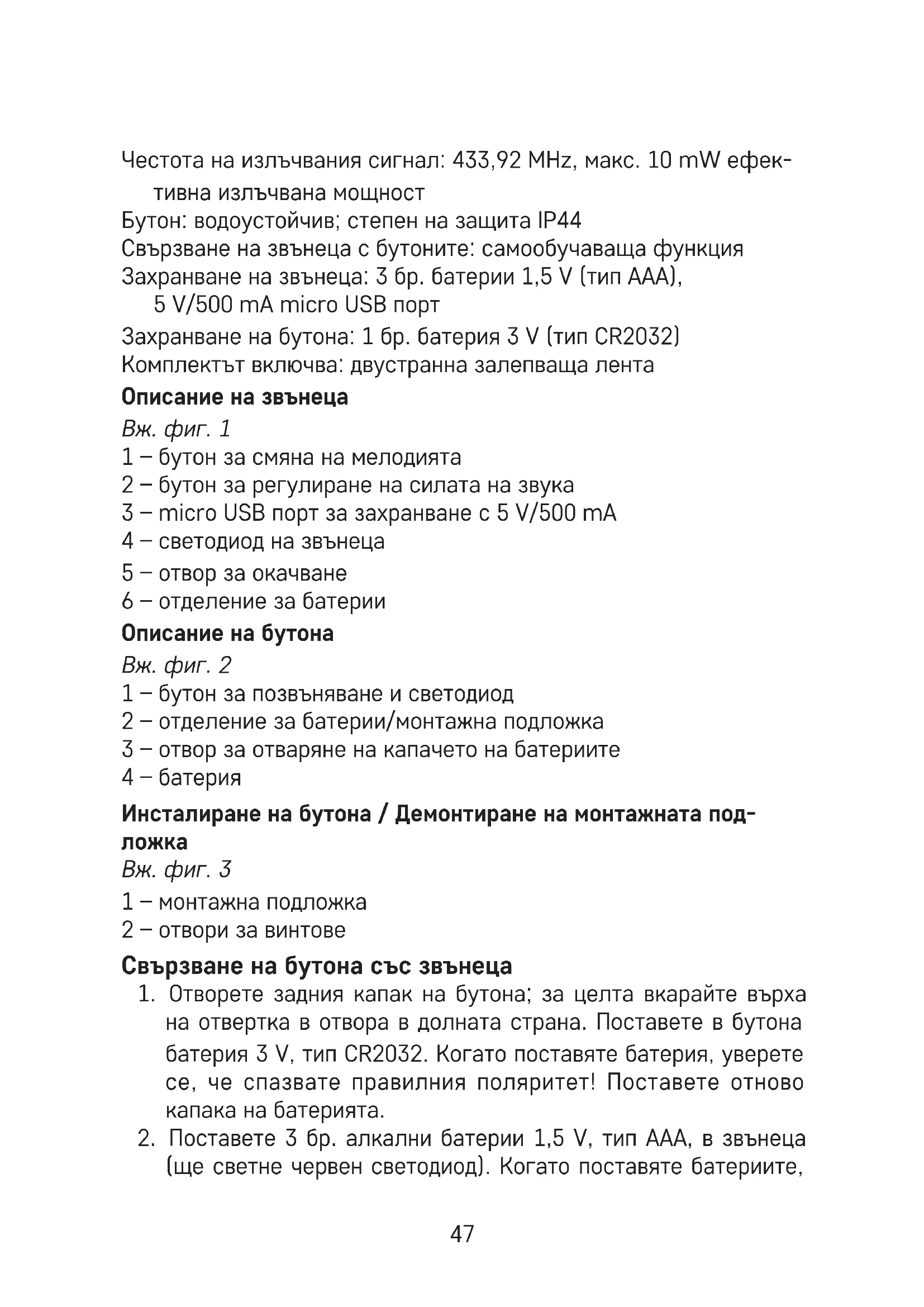

Вж. фиг. 3 1 – монтажна подложка 2 – отвори за винтове Свързване на бутона със звънеца

1. Отворете задния капак на бутона; за целта вкарайте върха

на отвертка в отвора в долната страна. Поставете в бутона батерия 3 V, тип CR2032. Когато поставяте батерия, уверете се, че спазвате правилния поляритет! Поставете отново капака на батерията.

2. Поставете 3 бр. алкални батерии 1,5 V, тип AAA, в звънеца

(ще светне червен светодиод). Когато поставяте батериите,48 уверете се, че спазвате правилния поляритет. Не използвайте презареждащи се батерии 1,2 V; при по-ниско напрежение е възможно звънецът да не работи. Поставете отново капака на батерията. Ако желаете да захранвате звънеца през micro USB порта, свържете micro USB кабела към захранващ адаптер (не е включен в комплекта) и звънеца, след което включете адаптера в контакт.

3. Натиснете и задръжте бутона

(за ок. 5 секунди); светодиодът на звънеца ще светне в червено. Звънецът ще се установи в режим на самообучение, който трае 30 секунди. През това време натиснете бутона за позвъняване. Звънецът ще поз- въни, светодиодът на звънеца ще изгасне – сега бутонът е свързан със звънеца. Това автоматично прекратява режима на самообучение.

4. За да свържете няколко бутона, повторете процедурата за

всеки бутон от стъпка 1. Забележка: Звънецът има вътрешна памет, където се съхраняват кодовете на свързаните към момента бутони. Следователно след смяна на батериите не е необходимо да свържете бутоните отно- во. При всяка смяна на батериите звънецът ще звъни с текущо зададената мелодия. Изтриване на паметта за свързаните бутони

1. Извадете батериите от звънеца или изключете micro USB кабела.

2. Натиснете и задръжте бутона .

3. Поставете обратно батериите в звънеца или свържете отново

USB кабела (като все още държите натиснат бутона

4. В рамките на 5 секунди светодиодът на звънеца ще светне

; червеният светодиод ще изгасне.

6. По този начин се изтрива паметта на всички свързани бутони.

Инсталиране на бутона на звънеца (предавател)

1. Първо свържете бутона със звънеца.

2. Преди инсталирането се уверете, че двойката бутон-звънец

работи нормално на избраното място.

3. Свалете монтажната подложка от капака на отделението за

батерии, вижте фигура 3.49

4. Използвайте двустранна залепяща лента (включена в ком-

плекта) или два винта за закрепване на задната страна на монтажната подложка към стената. Въпреки че бутонът е водоустойчив, препоръчва се да изберете защитено от вода място, например във вдлъбнатина в стената.

5. Закрепете обратно монтажната подложка към бутона.

6. Натиснете бутона, за да задействате звънеца. При натискане на

бутона светодиодът примигва, което означава, че радиосигна- лът е изпратен. Звънецът възпроизвежда избраната мелодия. Забележка: Бутонът (предавателят) на звънеца може без проблеми да се монтира на дървена или тухлена стена. Не поставяйте бутона направо върху метална повърхност или върху предмети, съдър- жащи метал, например пластмасова дограма или метални каси на врати. В такъв случай предавателят няма да работи нормално. Обслужване и поддръжка Безжичният звънец е деликатно електронно устройство. Поради това е необходимо да се спазват следните предпазни мерки:

• Звънецът (приемникът) е предназначен за използване само на закрито, в сухи помещения.

• Периодично проверявайте работата на бутона на звънеца и своевременно сменяйте батерията. Използвайте само качест- вени алкални батерии с предписаните параметри.

• Ако предстои да не използвате звънеца продължителен период от време, извадете батериите от звънеца и от бутона.

• Пазете бутона и звънеца от силни вибрации и удари.

• Не подлагайте звънеца или бутона на въздействието на прека- лено високи температури, пряка слънчева светлина или влага.

• Почиствайте звънеца с леко навлажнена кърпа и малко количество почистващ препарат; не използвайте агресивни препарати за почистване или разтворители.

• Устройството не е предназначено за използване от лица (включително деца), чиито ограничени физически, сетивни или умствени способности или липсата на опит и знания не им позволяват безопасната му употреба, освен когато те са наблюдавани или инструктирани от лице, отговарящо за тях-50 ната безопасност. Децата не бива да остават без наблюдение и в никакъв случай не трябва да си играят с уреда. Не изхвърляйте електрически уреди с несортираните дома- кински отпадъци; предавайте ги в пунктовете за събиране на сортирани отпадъци. Актуална информация относно пунктовете за събиране на сортирани отпадъци може да получите от компетентните местни органи. При изхвърляне на електрически уреди на сметищата е възможно в подпочвените води да попаднат опасни вещества, които след това да преминат в хранителната верига и да увредят здравето на хората. C настоящото EMOS spol. s r.o. декларира, че този тип радио- съоръжение P5732T е в съответствие с Директива 2014/53/ЕС. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес: http://www.emos.eu/download. FR | Bouton de rechange Ce bouton a été conçu pour un carillon sans l de type P5732. Spécications Portée du signal : jusqu’à 100 m à l’air libre (dans un espace construit, elle pourra tomber à 20 % de cette valeur) Fréquence de la transmission : 433,92 MHz, 10 mW e.r.p. max. Bouton : étanche ; indice de protection IP44 Appariement du carillon aux boutons : fonction de «self-learning» Alimentation du carillon : 3 piles de 1,5 V (de type AAA), entrée micro USB 5 V/500 mA Alimentation du bouton : 1 pile de 3 V (de type CR2032) Contenu des fournitures : ruban adhésif double face Description du carillon (voir la Fig. 1) 1 – bouton permettant de changer de mélodie 2 – bouton de réglage du volume 3 – entrée micro USB pour une alimentation en 5 V/500 mA 4 – diode LED du carillon 5 – orice de suspension 6 – compartiment destiné aux piles51 Description du bouton (voir la Fig. 2) 1 – bouton du carillon et diode LED 2 – compartiment destiné aux piles/embase d’installation 3 – orice permettant d’ouvrir le compartiment destiné aux piles 4 – pile Installation du bouton/Retrait de l’embase d’installation (voir la Fig. 3) 1 – embase d’installation 2 – orice destiné à la vis Appariement du bouton au carillon
