P5732T - Türklingeln Emos - Kostenlose Bedienungsanleitung

Produkttyp	Kabellose Türklingel mit Druckknopf und Gong
Marke	Emos
Modell	P5732T
Signalreichweite	Bis zu 100 m im Freien (ca. 20 m in Innenräumen)
Übertragungsfrequenz	433,92 MHz, max. 10 mW e.r.p.
Schutzart des Tasters	IP44 (spritzwassergeschützt)
Kopplung	Selbstlernend (automatisches Lernen)
Stromversorgung des Gongs	3 AAA-Alkalibatterien 1,5 V oder Micro-USB-Eingang 5 V/500 mA
Stromversorgung des Tasters	1 Lithium-Knopfzelle CR2032 3 V
Melodien	Über Taste am Gong auswählbar
Lautstärkeeinstellung	Ja, über Taste am Gong
Anzahl der koppelbaren Taster	Mehrere (Vorgang für jeden wiederholen)
Speicher der Kopplungen	Bleibt auch nach Batteriewechsel erhalten
Verpackungsinhalt	Gong, Taster, doppelseitiges Klebeband
Verwendung des Gongs	Innenräume, trockene Räume nur
Pflege und Reinigung	Weiches, feuchtes Tuch mit milder Seife; keine aggressiven Lösungsmittel
Sicherheit	Nicht Stößen, hohen Temperaturen, Feuchtigkeit aussetzen; Batterien bei längerer Nichtnutzung entfernen; nicht von unbeaufsichtigten Personen verwenden
Recycling	Nicht mit dem Hausmüll entsorgen; Sammelstellen nutzen
Konformität	Richtlinie 2014/53/EU (Erklärung auf emos.eu)
Installationsmaterialien	Befestigung mit doppelseitigem Klebeband oder Schrauben (nicht im Lieferumfang); Metall vermeiden
Abmessungen (Taster)	Nicht angegeben
Gewicht	Nicht angegeben

Häufig gestellte Fragen - P5732T Emos

Wie kopple ich den Taster mit dem Gong?

Legen Sie eine CR2032-Batterie in den Taster und 3 AAA-Batterien in den Gong ein. Halten Sie die Taste am Gong 5 Sekunden lang gedrückt, bis die rote LED leuchtet. Drücken Sie innerhalb von 30 Sekunden die Klingeltaste. Der Gong ertönt und die Kopplung ist abgeschlossen.

Welche Reichweite hat die Türklingel?

Die Reichweite kann im Freien bis zu 100 Meter ohne Hindernisse betragen. In bebauter Umgebung kann sie auf etwa 20 Meter reduziert sein.

Ist der Taster wasserdicht?

Ja, der Taster hat die Schutzart IP44, was ihn gegen Spritzwasser schützt. Es wird empfohlen, ihn an einem geschützten Ort zu installieren, um die Lebensdauer zu verlängern.

Welche Batterien werden für den Gong benötigt?

Verwenden Sie 3 AAA-Alkalibatterien von 1,5 V. Verwenden Sie keine wiederaufladbaren 1,2-V-Batterien, da die zu niedrige Spannung zu Fehlfunktionen führen kann. Sie können den Gong auch über ein Micro-USB-Kabel (5 V/500 mA) mit einem nicht im Lieferumfang enthaltenen Netzadapter mit Strom versorgen.

Wie lösche ich den Speicher der gekoppelten Taster?

Entfernen Sie die Batterien aus dem Gong oder trennen Sie das USB-Kabel. Halten Sie die Taste am Gong gedrückt, während Sie die Batterien wieder einlegen oder das Kabel anschließen. Nach etwa 5 Sekunden leuchtet die rote LED auf und erlischt: Der Speicher ist gelöscht.

Kann ich den Taster auf einer Metalloberfläche installieren?

Nein, vermeiden Sie die Installation des Tasters auf Metalloberflächen oder Materialien, die Metall enthalten (Fensterrahmen, Metalltüren). Dies könnte das Funksignal blockieren und den Betrieb verhindern.

Wie ändere ich die Melodie des Gongs?

Drücken Sie am Gong die Taste zum Melodiewechsel (Markierung 1 in der Abbildung des Gongs), um die verfügbaren Melodien durchzugehen.

Was tun, wenn der Gong nicht klingelt?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polarität beachten) und geladen sind. Stellen Sie sicher, dass der Taster gekoppelt ist. Testen Sie die Reichweite. Wenn das Problem weiterhin besteht, setzen Sie den Speicher zurück und koppeln Sie die Taster erneut.

Kann der Gong mit mehreren Tastern verwendet werden?

Ja, Sie können mehrere Taster mit demselben Gong koppeln. Wiederholen Sie den Kopplungsvorgang für jeden Taster. Der Gong speichert alle gekoppelten Taster.

Wie installiere ich den Taster an der Wand?

Demontieren Sie die Montageplatte des Tasters. Befestigen Sie diese mit dem beiliegenden doppelseitigen Klebeband oder Schrauben (nicht im Lieferumfang) an der Wand. Clipsen Sie den Taster auf die Platte. Achten Sie darauf, dass der Standort vor Witterungseinflüssen geschützt ist.

BEDIENUNGSANLEITUNG P5732T Emos

Diese ist für die drahtlose Klingel vom Typ P5732 bestimmt.

Spezifikation

Sendereichweite: bis 100 m im Freien (in bebautem Gebiet kann bis zu einem Fünftel sinken)

Übertragungsfrequenz: 433,92 MHz, 10 mW effektive Sendeleistung max.

Drücker: wasserdicht; Schutzart IP44

Verbindung der Klingel mit den Drückern: „Self-learning“-Funktion Stromversorgung der Klingel: 3 1,5-V-Batterien (Typ AAA), 5 V/500 mA „micro USB“-Eingang

Stromversorgung des Drückers: 1 3-V-Batterie V (Typ CR2032)

Im Lieferumfang enthalten: beidseitiges Klebeband

Beschreibung der Klingel

Siehe Abb. 1

1 – Taste zur Änderung der Melodie
2 – Taste zum Einstellen der Lautstärke
3 – „Micro USB“-Eingang zur Stromversorgung 5 V/500 mA
4 - Klingel-LED-Diode
5 – Öffnung für die Aufhängung
6 - Batteriefach

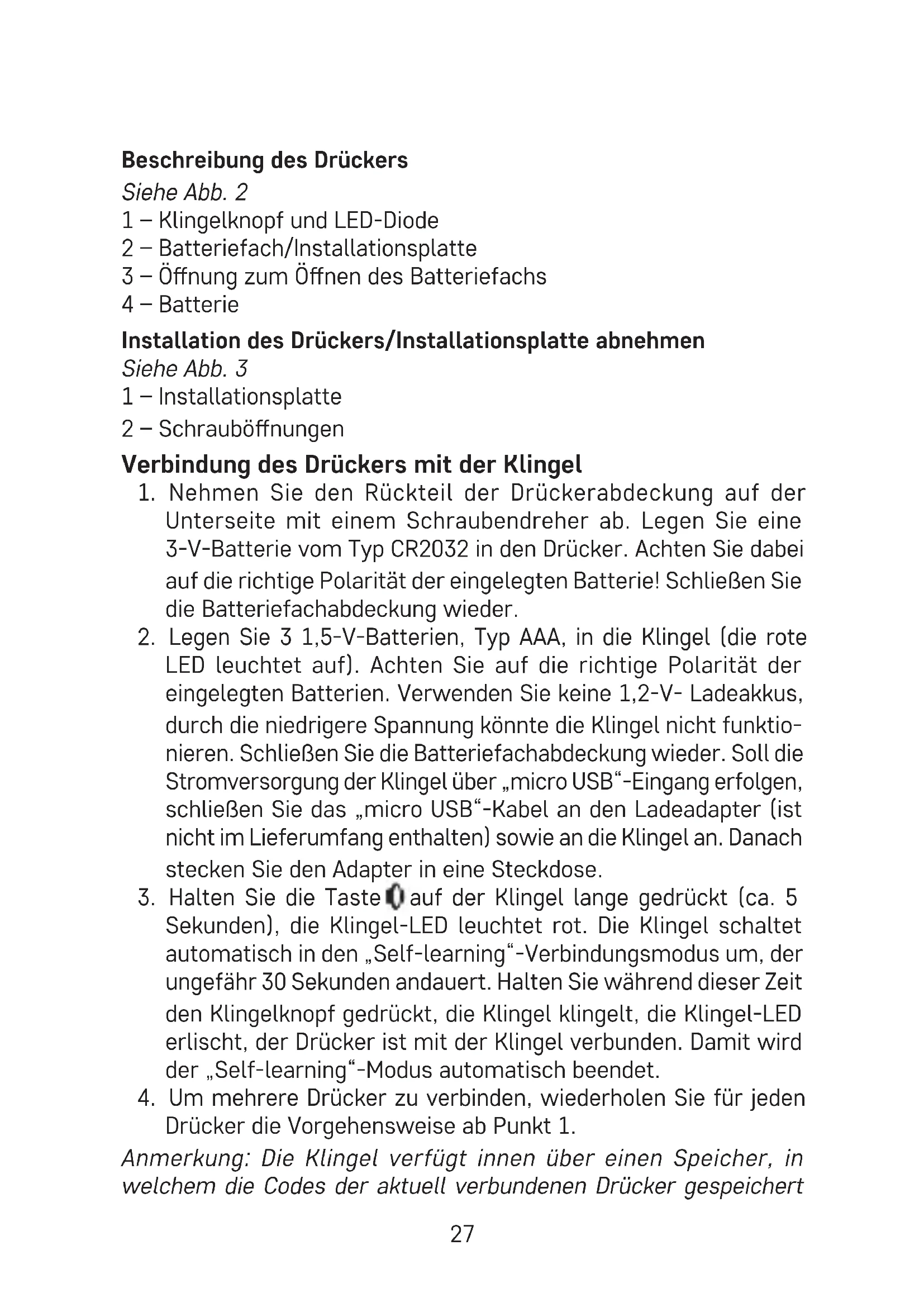

Beschreibung des Drückers

Siehe Abb. 2

1 – Klingelknopf und LED-Diode
2 – Batteriefach/Installationsplatte
3 – Öffnung zum Öffnen des Batteriefachs
4 – Batterie

Installation des Drückers/Installationsplatte abnehmen

Siehe Abb. 3

1 – Installationsplatte
2 – Schrauböffnungen

Verbindung des Drückers mit der Klingel

1. Nehmen Sie den Rückteil der Drückerabdeckung auf der Unterseite mit einem Schraubendreher ab. Legen Sie eine 3-V-Batterie vom Typ CR2032 in den Drücker. Achten Sie dabei auf die richtige Polarität der eingelegten Batterie! Schließen Sie die Batteriefachabdeckung wieder.

2. Legen Sie 3 1,5-V-Batterien, Typ AAA, in die Klingel (die rote LED leuchtet auf). Achten Sie auf die richtige Polarität der eingelegten Batterien. Verwenden Sie keine 1,2-V-Ladeakkus, durch die niedrigere Spannung könnte die Klingel nicht funktionieren. Schließen Sie die Batteriefachabdeckung wieder. Soll die Stromversorgung der Klingel über „micro USB“-Eingang erfolgen, schließen Sie das „micro USB“-Kabel an den Ladeadapter (ist nicht im Lieferumfang enthalten) sowie an die Klingel an. Danach stecken Sie den Adapter in eine Steckdose.

3. Halten Sie die Taste auf der Klingel lange gedrückt (ca. 5 Sekunden), die Klingel-LED leuchtet rot. Die Klingel schaltet automatisch in den „Self-learning“-Verbindungsmodus um, der ungefähr 30 Sekunden andauert. Halten Sie während dieser Zeit den Klingelknopf gedrückt, die Klingel klingelt, die Klingel-LED erlischt, der Drücker ist mit der Klingel verbunden. Damit wird der „Self-learning“-Modus automatisch beendet.

4. Um mehrere Drücker zu verbinden, wiederholen Sie für jeden Drücker die Vorgehensweise ab Punkt 1.

Anmerkung: Die Klingel verfügt innen über einen Speicher, in welchem die Codes der aktuell verbundenen Drücker gespeichert

werden. Bei einem Batteriewechsel muss die Verbindung nicht erneut erfolgen. Bei jedem Einlegen der Batterien in die Klingel ertönt die aktuelle eingestellte Melodie.

Löschen des Speichers der verbundenen Drücker

1. Nehmen Sie die Batterien aus der Klingel heraus oder trennen Sie das „micro USB“-Kabel.
2. Betätigen sie die Taste und halten Sie diese gedrückt.
3. Legen Sie die Batterien in die Klingel oder schließen Sie das „micro USB“-Kabel an (halten Sie die Taste gedrückt).
4. Nach ungefähr 5 Sekunden leuchtet die rote Klingel-LED.
5. Lassen Sie die Taste los, die LED erlischt.
6. Der Speicher aller verbundenen Drücker ist gelöscht.

Installation des Klingeldrückers (des Senders)

1. Verbinden Sie zuerst den Drücker mit der Klingel.
2. Überprüfen Sie vor der Montage, ob der Satz an dem von Ihnen ausgewählten Ort zuverlässig funktioniert.
3. Nehmen Sie die Installationsplatte vom Batteriefach ab – siehe Abbildung.
4. Befestigen Sie den Rückteil der Unterlage mit einem beidseitigen Klebeband (ist im Lieferumfang enthalten) oder mit zwei Schrauben an der Mauer. Auch wenn der Drücker beständig gegenüber Witterungseinflüssen ist, positionieren Sie diesen so, dass der geschützt ist – z. B. in einer Nische.
5. Setzen Sie die Installationsplatte wieder auf die Taste.
6. Durch Betätigen des Drückers klingelt die Klingel. Dabei leuchtet die LED-Anzeige auf. Durch diese wird angezeigt, dass der Drücker das Funksignal gesendet hat. Von der Klingel wird die gewählte Melodie wiedergegeben.

Anmerkung: Der Klingeldrücker (Sender) kann problemlos an Holz oder Ziegelwänden angebracht werden. Den Drücker jedoch nie direkt an Metallgegenständen oder metallhaltigen Werkstoffen, z. B. an Kunststofffenster- und -türkonstruktionen, die einen Metallrahmen enthalten, anbringen. Der Sender könnte nicht richtig funktionieren.

Pflege und Instandhaltung

Die drahtlose digitale Türklingel ist ein empfindliches elektronisches Gerät, deshalb sollten Sie die folgenden Maßnahmen beachten:

• Die Klingel (Empfänger) ist nur für den Einsatz im trockenen Innenbereich bestimmt.
• Überprüfen Sie von Zeit zu Zeit die Funktion des Klingeldrückers und wechseln Sie rechtzeitig die Batterie aus. Verwenden Sie nur hochwertige Alkalibatterien mit den vorgeschriebenen Parametern.
• Wird die Klingel über einen längeren Zeitraum nicht verwendet, nehmen Sie die Batterien aus der Klingel und dem Drücker.
• Drücker und Klingel nicht übermäßigen Erschütterungen und Stößen aussetzen.
• Drücker und Klingel nicht übermäßiger Temperatur und direkter Sonneneinstrahlung oder Feuchtigkeit aussetzen.
• Zur Reinigung einen leicht befeuchteten Lappen mit ein wenig Reinigungsmittel benutzen, keine aggressive oder Lösungsmittel verwenden.
• Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die über verminderte körperliche, sensorielle oder geistige Fähigkeiten oder nicht über ausreichende Erfahrungen und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung.

Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoffe ins Grundwasser einsickern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.

Hiermit erklärt, EMOS spol. s r.o. dass der Funkanlagentyp P5732T der Richtlinie 2014/53/EU entspricht. Der vollständige Text der

EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download.
