Tipo de producto	Timbre inalámbrico con pulsador y carillón
Marca	Emos
Modelo	P5732T
Alcance de la señal	Hasta 100 m al aire libre (aproximadamente 20 m en interiores)
Frecuencia de transmisión	433,92 MHz, 10 mW e.r.p. máx.
Índice de protección del pulsador	IP44 (estanco)
Emparejamiento	Autoaprendizaje (emparejamiento automático)
Alimentación del carillón	3 pilas alcalinas AAA 1,5 V o entrada micro USB 5 V/500 mA
Alimentación del pulsador	1 pila de litio CR2032 3 V
Melodías	Seleccionable mediante botón en el carillón
Ajuste de volumen	Sí, mediante botón en el carillón
Número de pulsadores emparejables	Varios (repetir el procedimiento para cada uno)
Memoria de emparejamientos	Conservada incluso después de cambiar las pilas
Contenido del embalaje	Carillón, pulsador, cinta adhesiva de doble cara
Uso del carillón	Interior, locales secos únicamente
Mantenimiento y limpieza	Paño suave húmedo con jabón suave; no usar disolventes agresivos
Seguridad	No exponer a golpes, temperaturas elevadas, humedad; retirar las pilas si no se usa durante mucho tiempo; no utilizar por personas no supervisadas
Reciclaje	No tirar con la basura doméstica; utilizar puntos de recogida
Conformidad	Directiva 2014/53/UE (declaración en emos.eu)
Materiales de instalación	Fijación mediante adhesivo de doble cara o tornillos (no incluidos); evitar metal
Dimensiones (pulsador)	No especificadas
Peso	No especificado

Preguntas frecuentes - P5732T Emos

¿Cómo emparejar el pulsador con el carillón?

Inserte una pila CR2032 en el pulsador y 3 pilas AAA en el carillón. Mantenga presionado (5 segundos) el botón del carillón hasta que el LED rojo se encienda. En los siguientes 30 segundos, presione el pulsador del timbre. El carillón sonará y el emparejamiento se completará.

¿Cuál es el alcance del timbre?

El alcance puede alcanzar 100 metros en exteriores sin obstáculos. En un entorno construido, puede reducirse a aproximadamente 20 metros.

¿El pulsador es estanco?

Sí, el pulsador cuenta con un índice de protección IP44, lo que lo hace resistente a las salpicaduras de agua. Se recomienda instalarlo en un lugar protegido para una mayor duración.

¿Qué tipo de pilas usar para el carillón?

Use 3 pilas alcalinas AAA de 1,5 V. No use pilas recargables de 1,2 V porque el voltaje demasiado bajo puede provocar un mal funcionamiento. También puede alimentar el carillón mediante un cable micro USB (5 V/500 mA) con un adaptador de corriente no incluido.

¿Cómo borrar la memoria de los pulsadores emparejados?

Retire las pilas del carillón o desconecte el cable USB. Mantenga presionado el botón del carillón mientras vuelve a colocar las pilas o conecta el cable. Después de aproximadamente 5 segundos, el LED rojo se enciende y luego se apaga: la memoria se borra.

¿Puedo instalar el pulsador en una superficie metálica?

No, evite instalar el pulsador en superficies metálicas o materiales que contengan metal (marcos de ventanas, puertas metálicas). Esto podría bloquear la señal de radio y evitar el funcionamiento.

¿Cómo cambiar la melodía del carillón?

En el carillón, presione el botón de cambio de melodía (referencia 1 en la figura del carillón) para recorrer las melodías disponibles.

¿Qué hacer si el carillón no suena?

Verifique que las pilas estén instaladas correctamente (respetando la polaridad) y que estén cargadas. Asegúrese de que el pulsador esté emparejado. Pruebe el alcance. Si el problema persiste, reinicie la memoria y vuelva a emparejar los pulsadores.

¿El carillón se puede usar con varios pulsadores?

Sí, puede emparejar varios pulsadores con el mismo carillón. Repita el procedimiento de emparejamiento para cada pulsador. El carillón memoriza todos los pulsadores emparejados.

¿Cómo instalar el pulsador en la pared?

Desmonte la base de instalación del pulsador. Fíjela a la pared con la cinta adhesiva de doble cara incluida o con tornillos (no incluidos). Vuelva a colocar el pulsador sobre la base. Asegúrese de que la ubicación esté protegida de las inclemencias del tiempo.

MANUAL DE USUARIO P5732T Emos

2 - buton reglare volum

Diseñado para el timbre inalámbrico tipo P5732.

Especificaciones

Alcance de la emisión: hasta 100 m en espacio libre (en espacios edificados puede disminuir hasta una quinta parte)

Frecuencia de transmisión: 433,92 MHz, 10 mW PRA máx.

Interruptor: resistente al agua; protección IP44

Vinculación del timbre con los interruptores: función “self-learning”

Alimentación del timbre: 3 pilas de 1,5 V (tipo AAA), 5 V/500 mA, entrada micro USB

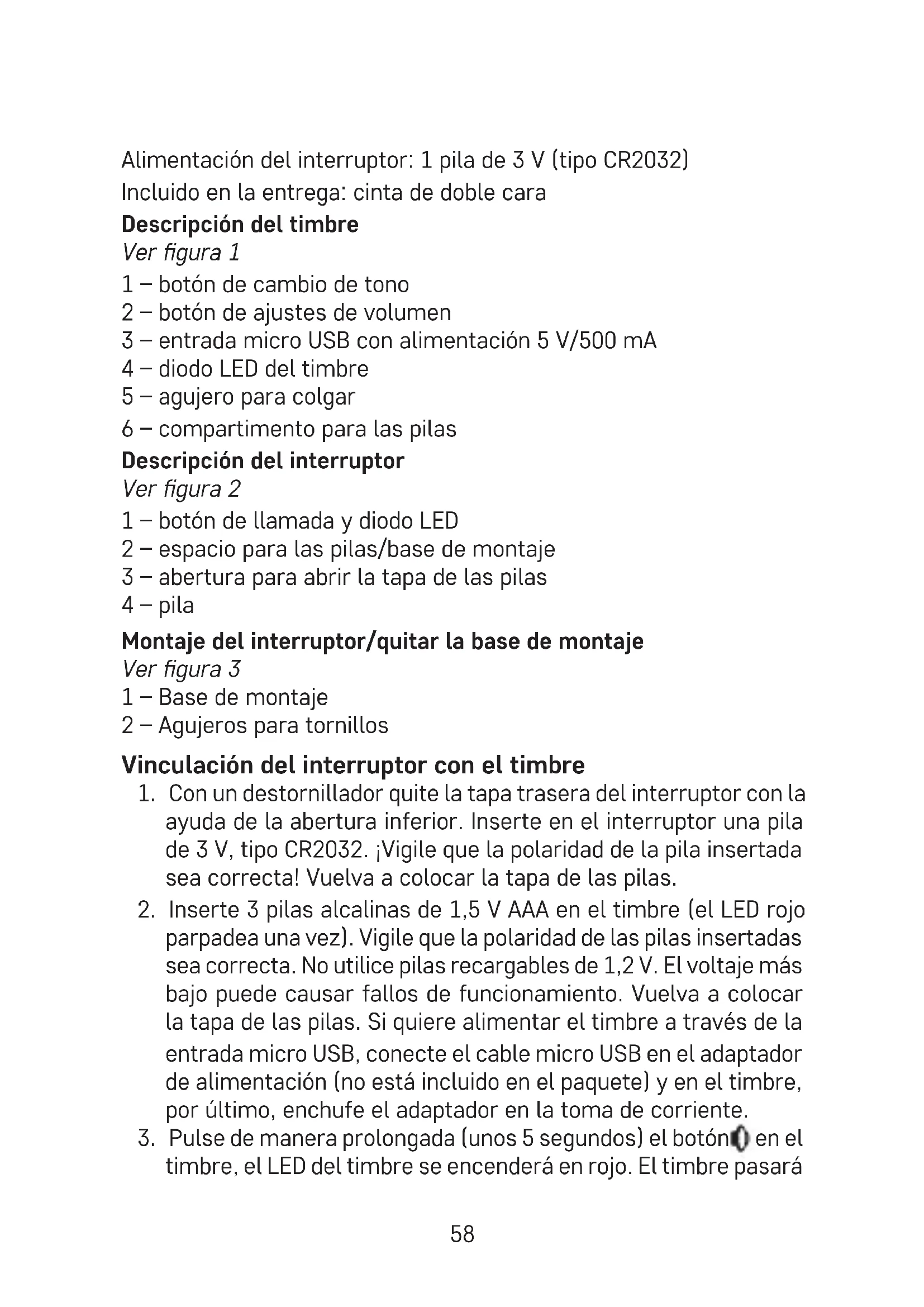

Alimentación del interruptor: 1 pila de 3 V (tipo CR2032)

Incluido en la entrega: cinta de doble cara

Descripción del timbre

Ver figura 1

1 - botón de cambio de tono
2 - botón de ajustes de volumen
3 - entrada micro USB con alimentación 5 V/500 mA
4 - diodo LED del timbre
5 – agujero para colgar
6 - compartimento para las pilas

Descripción del interruptor

Ver figura 2

1 – botón de llamada y diodo LED
2 - espacio para las pilas/base de montaje
3 - abertura para abrir la tapa de las pilas
4 - pila

Montaje del interruptor/quitar la base de montaje

Ver figura 3

1 - Base de montaje
2 – Agujeros para tornillos

Vinculación del interruptor con el timbre

1. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura inferior. Inserte en el interruptor una pila de 3 V, tipo CR2032. ¡Vigile que la polaridad de la pila insertada sea correcta! Vuelva a colocar la tapa de las pilas.
2. Inserte 3 pilas alcalinas de 1,5 V AAA en el timbre (el LED rojo parpadea una vez). Vigile que la polaridad de las pilas insertadas sea correcta. No utilice pilas recargables de 1,2 V. El voltaje más bajo puede causar fallos de funcionamiento. Vuelva a colocar la tapa de las pilas. Si quiere alimentar el timbre a través de la entrada micro USB, conecte el cable micro USB en el adaptador de alimentación (no está incluido en el paquete) y en el timbre, por último, enchufe el adaptador en la toma de corriente.
3. Pulse de manera prolongada (unos 5 segundos) el botón en el timbre, el LED del timbre se encenderá en rojo. El timbre pasará

al modo de vinculación “self-learning” que dura 30 segundos. Durante este tiempo pulse el botón de llamada, el timbre sonará, el LED del timbre se apagará. El interruptor está vinculado con el timbre. Así automáticamente finalizará el modo “self-learning”.

1. Para vincular varios interruptores repita para cada interruptor los pasos desde el punto 1.

Nota: El timbre tiene una memoria interna que guarda los códigos de los interruptores actualmente vinculados. Así, cuando cambie las pilas no es necesario volver a realizar la vinculación. Cada vez que se inserten pilas en el timbre suena el tono seleccionado actualmente.

Borrar la memoria de los interruptores vinculados

1. Quite las pilas del timbre o desconecte el cable micro USB.
2. Pulse y mantenga pulsado el botón.
3. Inserte en el timbre las pilas o conecte el cable micro USB (siga manteniendo pulsado el botón).
4. Dentro de unos 5 segundos se encenderá el LED rojo del timbre.
5. Suelte el botón, el LED rojo se apagará.
6. La memoria de todos los interruptores vinculados se borrará.

Montaje del interruptor del timbre (emisor)

1. Primero realice la vinculación del interruptor con el timbre.
2. Antes del montaje compruebe que el kit funcione correctamente en el lugar que haya elegido.
3. Quite la base de montaje del espacio para las pilas, ver figura.
4. Fije la parte trasera de la base en la pared con una cinta de doble cara (incluida en el paquete) o con dos tornillos. Aunque el interruptor sea resistente a los efectos meteorológicos, colóquelo en un lugar protegido, por ejemplo en un porche.
5. Vuelva a colocar la base de montaje en el interruptor.
6. Llame pulsando el interruptor del timbre. Al pulsar el interruptor también se encenderá el indicador LED que indica que el interruptor haya emitido una señal de radio. El timbre sonará con el tono seleccionado.

Nota: El interruptor del timbre (emisor) se puede colocar con total seguridad sobre superficies de madera o paredes de ladrillos. Sin embargo, nunca coloque el interruptor directamente sobre objetos metálicos o materiales que contienen metales, por ejemplo, estructu-

ras de plástico de ventanas y puertas que incluyen un marco metálico.

Es posible que el emisor no funcione correctamente.

Cuidado y mantenimiento

El timbre inalámbrico digital es un dispositivo electrónico sensible, por eso cumpla las siguientes medidas:

• El timbre (receptor) está diseñado solo para el uso interior en espacios secos.
• De vez en cuando verifique el correcto funcionamiento del interruptor del timbre y cambie la pila a tiempo. Utilice solo pilas alcalinas de buena calidad con los parámetros prescritos.
• Si lleva tiempo sin utilizar el timbre, quite las pilas del interruptor y del timbre.
• No exponga ni el interruptor ni el timbre a vibraciones e impactos.
• No exponga ni el interruptor ni el timbre a temperaturas elevadas, radiación solar directa o humedad.
• Para la limpieza, utilice un paño ligeramente húmedo con un poco de detergente. No utilice productos de limpieza o disolventes agresivos.
• Este producto no está diseñado para que lo utilicen personas (niños incluidos) cuya capacidad física, sensorial o mental o su experiencia o conocimientos no sean suficientes para utilizar el aparato de forma segura, si no lo hacen bajo supervisión o si una persona responsable de su seguridad no les haya dado instrucciones sobre el uso adecuado del aparato. Es necesario vigilar que los niños no jueguen con el aparato.

No las elimine con la basura doméstica. Utilice puntos de recolección especiales para los residuos clasificados. Póngase en contacto con las autoridades locales para obtener información sobre los puntos de recogida. Si los dispositivos electrónicos se eliminan en un vertedero, las sustancias peligrosas pueden llegar a las aguas subterráneas y, por consiguiente, a los alimentos en la cadena, donde podría afectar a la salud humana.

Por la presente, EMOS spol. s r. o. declara que el equipo de radio tipo P5732T cumple con la Directiva 2014/53/EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: http://www.emos.eu/download.
