Tipo di prodotto	Campanello senza fili con pulsante e suoneria
Marca	Emos
Modello	P5732T
Portata del segnale	Fino a 100 m all'aperto (circa 20 m all'interno)
Frequenza di trasmissione	433,92 MHz, 10 mW e.r.p. max.
Grado di protezione del pulsante	IP44 (impermeabile)
Abbinamento	Autoapprendimento
Alimentazione della suoneria	3 pile alcaline AAA 1,5 V o ingresso micro USB 5 V/500 mA
Alimentazione del pulsante	1 pila al litio CR2032 3 V
Melodie	Selezionabile tramite pulsante sulla suoneria
Regolazione del volume	Sì, tramite pulsante sulla suoneria
Numero di pulsanti abbinabili	Più (ripetere la procedura per ciascuno)
Memoria degli abbinamenti	Conservata anche dopo il cambio delle pile
Contenuto della confezione	Suoneria, pulsante, nastro adesivo bifacciale
Utilizzo della suoneria	Interno, locali asciutti solo
Manutenzione e pulizia	Panno morbido umido con sapone neutro; niente solventi aggressivi
Sicurezza	Non esporre a urti, temperature elevate, umidità; rimuovere le pile in caso di inutilizzo prolungato; non utilizzare da persone non supervisionate
Riciclaggio	Non gettare con i rifiuti domestici; utilizzare punti di raccolta
Conformità	Direttiva 2014/53/UE (dichiarazione su emos.eu)
Materiali di installazione	Fissaggio con nastro bifacciale o viti (non fornite); evitare metallo
Dimensioni (pulsante)	Non specificate
Peso	Non specificato

Domande frequenti - P5732T Emos

Come abbinare il pulsante alla suoneria?

Inserire una pila CR2032 nel pulsante e 3 pile AAA nella suoneria. Tenere premuto (5 secondi) il pulsante della suoneria fino a quando il LED rosso si accende. Entro 30 secondi, premere il pulsante del campanello. La suoneria suonerà e l'abbinamento sarà completato.

Qual è la portata del campanello?

La portata può raggiungere 100 metri all'aperto senza ostacoli. In un ambiente costruito, può essere ridotta a circa 20 metri.

Il pulsante è impermeabile?

Sì, il pulsante ha un grado di protezione IP44, che lo rende resistente agli spruzzi d'acqua. Si consiglia di installarlo in un luogo riparato per una maggiore durata.

Quale tipo di pile utilizzare per la suoneria?

Utilizzare 3 pile alcaline AAA da 1,5 V. Non utilizzare pile ricaricabili da 1,2 V perché la tensione troppo bassa può causare malfunzionamenti. Puoi anche alimentare la suoneria tramite cavo micro USB (5 V/500 mA) con un alimentatore non fornito.

Come cancellare la memoria dei pulsanti abbinati?

Rimuovere le pile dalla suoneria o scollegare il cavo USB. Tenere premuto il pulsante della suoneria mentre si reinseriscono le pile o si collega il cavo. Dopo circa 5 secondi, il LED rosso si accende e poi si spegne: la memoria è cancellata.

Posso installare il pulsante su una superficie metallica?

No, evitare di installare il pulsante su superfici metalliche o materiali contenenti metallo (telai di finestre, porte metalliche). Ciò potrebbe bloccare il segnale radio e impedire il funzionamento.

Come cambiare la melodia della suoneria?

Sulla suoneria, premere il pulsante di cambio melodia (riferimento 1 nella figura della suoneria) per scorrere le melodie disponibili.

Cosa fare se la suoneria non suona?

Verificare che le pile siano installate correttamente (rispettando la polarità) e che siano cariche. Assicurarsi che il pulsante sia abbinato. Testare la portata. Se il problema persiste, resettare la memoria e riabbinare i pulsanti.

La suoneria può essere utilizzata con più pulsanti?

Sì, è possibile abbinare più pulsanti alla stessa suoneria. Ripetere la procedura di abbinamento per ciascun pulsante. La suoneria memorizza tutti i pulsanti abbinati.

Come installare il pulsante a muro?

Smontare la base di installazione del pulsante. Fissarla al muro utilizzando il nastro adesivo bifacciale fornito o viti (non fornite). Agganciare il pulsante sulla base. Assicurarsi che la posizione sia protetta dalle intemperie.

MANUALE UTENTE P5732T Emos

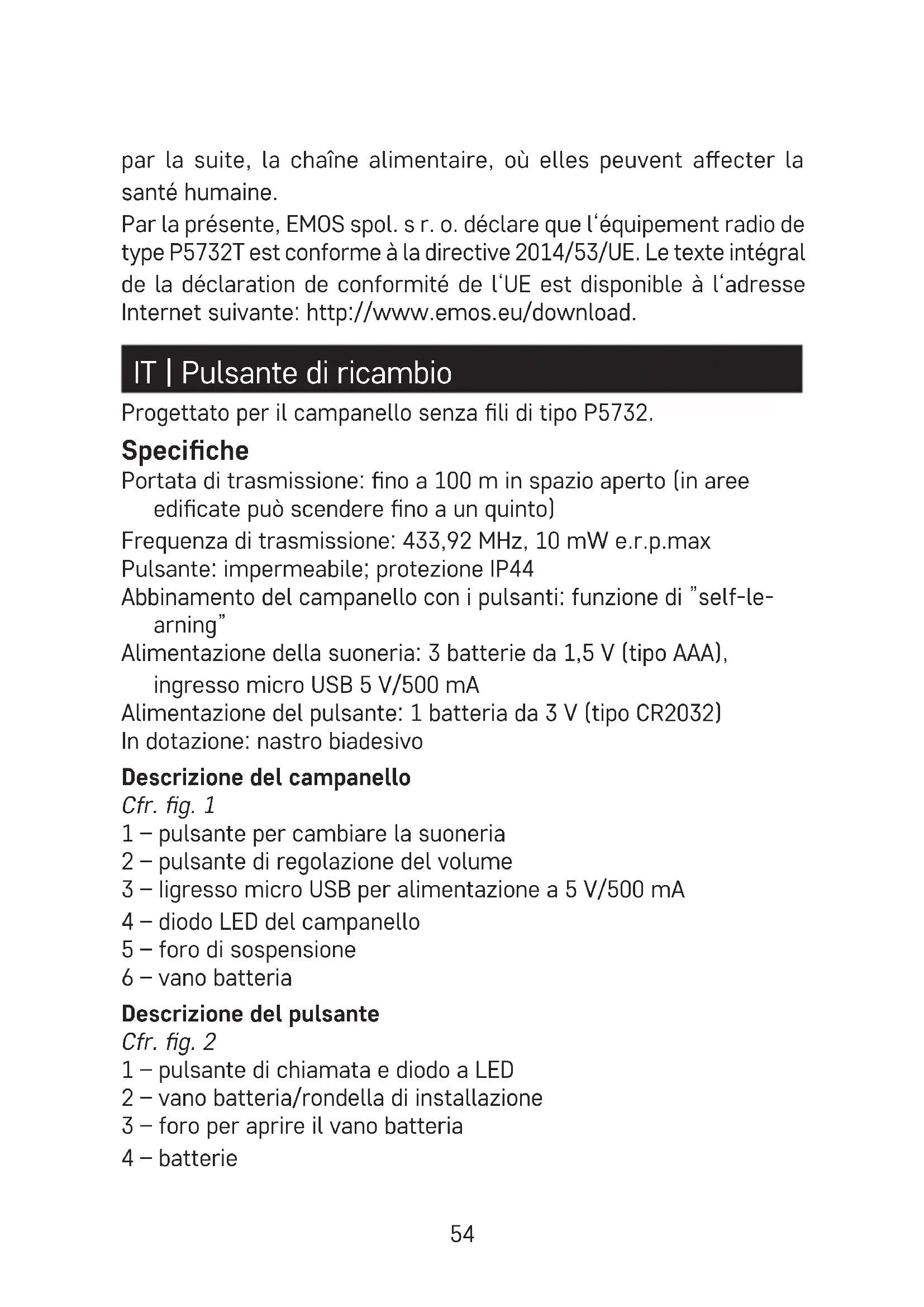

IT | Pulsante di ricambio

Progettato per il campanello senza fili di tipo P5732.

Specifiche

Portata di trasmissione: fino a 100 m in spazio aperto (in aree edificate può scendere fino a un quinto)

Frequenza di trasmissione: 433,92 MHz, 10 mW e.r.p.max

Pulsante: impermeabile; protezione IP44

Abbinamento del campanello con i pulsanti: funzione di "self-learning"

Alimentazione della suoneria: 3 batterie da 1,5 V (tipo AAA), ingresso micro USB 5 V/500 mA

Alimentazione del pulsante: 1 batteria da 3 V (tipo CR2032)

In dotazione: nastro biadesivo

Descrizione del campanello

Cfr. fig. 1

1 – pulsante per cambiare la suoneria
2 – pulsante di regolazione del volume
3 – ligresso micro USB per alimentazione a 5 V/500 mA
4 – diodo LED del campanello
5 – foro di sospensione
6 - vano batteria

Descrizione del pulsante

Cfr. fig. 2

1 – pulsante di chiamata e diodo a LED
2 - vano batteria/rondella di installazione
3 – foro per aprire il vano batteria
4 - batterie

Installazione del pulsante/rimozione della rondella di installazione

Cfr. fig. 3

1 - rondella di installazione

2 – fori per le viti

Abbinamento del pulsante al campanello

1. Rimuovere il retro del coperchio del pulsante attraverso il foro sul fondo utilizzando un cacciavite. Inserire nel pulsante una batteria da 3 V, tipo CR2032. Assicurarsi che la polarità della batteria inserita sia corretta! Riposizionare il coperchio del vano batteria.
2. Inserire 3 batterie alcaline AAA da 1,5 V nel campanello (il LED rosso lampeggia). Assicurarsi che le batterie siano inserite con la polarità corretta. Non utilizzare batterie ricaricabili da 1,2V, una tensione inferiore potrebbe causare malfunzionamenti. Riposizionare il coperchio del vano batteria. Se si desidera alimentare il campanello tramite l'ingresso micro USB collegare il cavo micro USB all'adattatore di alimentazione (non incluso) e al campanello, infine collegare l'adattatore alla presa di corrente.
3. Tenere premuto a lungo (circa 5 secondi) il pulsante il LED del campanello si illuminerà di rosso. Il campanello entra in modalità di “self-learning”, che dura 30 secondi. Durante questo lasso di tempo premere il pulsante di chiamata, il campanello suona, il LED del campanello si spegno, adesso il pulsante è abbinato al campanello. Con questo si esce automaticamente dalla modalità di “self-learning”.
4. Per abbinare più pulsanti, ripetere la procedura dal punto 1 per ciascun pulsante.

Nota: Il campanello contiene una memoria interna che memorizza i codici dei pulsanti attualmente abbinati. Pertanto, non è necessario eseguire nuovamente l'abbinamento dopo la sostituzione delle batterie. Ogni volta che si inseriscono le batterie nel campanello, viene riprodotta la suoneria attualmente impostata.

Cancellazione della memoria dei pulsanti abbinati

1. Rimuovere le batterie dal campanello o scollegare il cavo micro USB.

2. Tenere premuto il tasto

3. Inserire le batterie nel campanello o collegare il cavo micro USB (tenendo sempre premuto il pulsante ⏻).

4. Dopo circa 5 secondi, il LED rosso del campanello si accende.
5. Rilasciare il pulsante, il LED rosso si spegne.
6. La memoria di tutti i pulsanti abbinati viene cancellata.

Installazione del pulsante del campanello (trasmettitore)

1. Per prima cosa, abbinare il pulsante al campanello.
2. Prima dell'installazione, verificare che il set funzioni in modo corretto nella posizione scelta.
3. Rimuovere la rondella di installazione dal coperchio della batteria, cfr. fig.
4. Fissare il retro della rondella alla parete con nastro biadesivo (in dotazione) o due viti. Pur essendo resistente alle intemperie, collocare il pulsante in un luogo protetto, ad esempio in una nicchia.
5. Riposizionare la rondella di installazione sul pulsante.
6. Premere il pulsante del campanello per suonare. La pressione del pulsante è accompagnata da un LED rosso di segnalazione che indica che il pulsante ha inviato un segnale radio. Il campanello riprodurrà la suoneria selezionata.

Nota: Il pulsante del campanello (trasmettitore) può essere posizionato senza problemi su pareti in legno o in mattoni. Non collocare però il pulsante direttamente su oggetti metallici o su materiali che contengono metallo, quali ad esempio le strutture in plastica di porte e finestre che contengono un telaio metallico. Il trasmettitore potrebbe non funzionare correttamente.

Cura e manutenzione

Il campanello di casa digitale senza fili è un dispositivo elettronico sensibile, osservare quindi le seguenti precauzioni:

• Il campanello (ricevitore) è destinato esclusivamente all'uso in interni in aree asciutte.
• Di tanto in tanto controllare il funzionamento del pulsante del campanello e sostituire tempestivamente la batteria. Utilizzare solo una batteria alcalina di alta qualità con i parametri prescritti.

• Se non si utilizza il campanello per molto tempo, rimuovere le batterie dal campanello e dal pulsante.

• Non esporre il pulsante e il campanello a urti e colpi eccessivi.

• Non esporre il pulsante e il campanello a temperature eccessive, alla luce diretta del sole o all'umidità.
• Per la pulizia, utilizzare un panno leggermente umido con un po' di detergente, non utilizzare detergenti aggressivi o solventi.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) le cui incapacità fisiche, sensoriali o mentali o la cui mancanza di esperienza o di conoscenze impediscono loro di utilizzare l'apparecchio in modo sicuro, a meno che non siano sorvegliate o istruite sull'uso di questo apparecchio da una persona responsabile della loro sicurezza. È necessario tenere d'occhio i bambini per assicurarsi che non giochi con l'apparecchio.

Non smaltire con i rifiuti domestici. Utilizza punti di raccolta speciali per i rifiuti differenziati. Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici dovessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque sotterranee e, di conseguenza, la catena alimentare, dove potrebbe influire sulla salute umana.

Con la presente, EMOS spol. s r. o. dichiara che l'apparecchiatura radio tipo P5732T è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://www.emos.eu/download.
