Type de produit	Récepteur stéréo intégré
Marque	YAMAHA
Modèle	RX797
Dimensions (L x H x P)	435 x 151 x 389 mm
Poids	10,9 kg
Alimentation	CA 110-240 V, 50/60 Hz (selon modèle)
Consommation électrique	260 W (max. 650 W pour modèle standard), 0,1 W en veille
Puissance de sortie minimale efficace	100 W + 100 W (8 Ω, 20 Hz-20 kHz, 0,019 % DHT)
Réponse en fréquence (CD, etc.)	20 Hz à 20 kHz, ±0,5 dB
Rapport signal/bruit (CD Direct Amp)	110 dB ou plus
Syntoniseur FM/AM	40 présélections, syntonisation automatique et manuelle
Fonctions audio	PURE DIRECT, CD DIRECT AMP, commandes BASS/TREBLE/BALANCE/LOUDNESS
Fonctions supplémentaires	Zone 2, minuterie de mise hors service, prise casque, entrée/sortie audio/vidéo
Télécommande	Télécommande infrarouge avec programmation pour autres appareils
Entretien et nettoyage	Utiliser un chiffon sec et propre ; ne pas utiliser de solvants chimiques
Sécurité	Ne pas exposer à l'humidité, aux sources de chaleur, assurer une ventilation suffisante
Accessoires fournis	Télécommandes, antennes FM/AM, câble d'alimentation, piles

FOIRE AUX QUESTIONS - RX797 YAMAHA

Pourquoi n’y a-t-il aucun son ?

Vérifiez les raccordements des enceintes et des sources. Assurez-vous que les sélecteurs SPEAKERS A/B sont activés et que le sélecteur INPUT est sur la source souhaitée.

Comment régler la qualité du son ?

Utilisez les commandes BASS (graves), TREBLE (aigus), BALANCE (équilibre) et LOUDNESS (compensation de volume faible). Les modes PURE DIRECT et CD DIRECT AMP contournent ces réglages pour un son pur.

Comment mémoriser une station radio ?

Syntonisez la station, appuyez sur MEMORY (le témoin clignote), sélectionnez un groupe (A-E) avec A/B/C/D/E et un numéro (1-8) avec les touches de présélection. Appuyez à nouveau sur MEMORY pour confirmer.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles (AA pour la télécommande principale). Assurez-vous que le capteur infrarouge n’est pas obstrué et que les codes d’identification (ID1/ID2) correspondent entre la télécommande et l’appareil (voir page 33).

Comment utiliser la fonction Zone 2 ?

Raccordez un amplificateur et des enceintes aux prises ZONE 2 OUT. Mettez Zone 2 sous tension avec ZONE 2 ON/OFF ou la télécommande Zone 2. Sélectionnez la source avec la télécommande Zone 2 ou le sélecteur ZONE CONTROL sur la face avant.

Pourquoi la réception FM est-elle mauvaise ?

Vérifiez l’antenne FM intérieure fournie. Pour une meilleure réception, utilisez une antenne FM extérieure directionnelle. En cas de faibles signaux, passez en syntonisation manuelle (TUNING MODE désactivé).

Comment régler la minuterie de mise hors service ?

Depuis la télécommande, appuyez plusieurs fois sur SLEEP pour choisir une durée (120, 90, 60, 30 min). Le témoin SLEEP s’allume. Pour annuler, appuyez jusqu’à afficher SLEEP OFF.

L’appareil ne s’allume pas, que vérifier ?

Assurez-vous que le cordon d’alimentation est branché et que le sélecteur IMPEDANCE SELECTOR est réglé correctement (en fonction de l’impédance des enceintes). Vérifiez que MASTER ON/OFF est en position ON.

Comment enregistrer une source tout en écoutant une autre ?

Réglez le sélecteur REC OUT sur la source à enregistrer (ou sur SOURCE pour enregistrer ce que vous écoutez). Sélectionnez ensuite la source d’écoute avec INPUT. Les réglages de volume et de tonalité n’affectent pas l’enregistrement.

Les enceintes émettent un ronflement, comment le réduire ?

Vérifiez que les connexions audio sont bien enfoncées. Pour un tourne-disque, reliez la borne GND à la masse. Éloignez l’appareil des transformateurs et moteurs électriques.

MODE D'EMPLOI RX797 YAMAHA

OWNER'S MANUAL

MODE D'EMPLOI

BRUKSANVISNING

1 Pour utiliser l'appareil au mieux de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence.

Installez cet appareil audio dans un endroit bien aéré, frais, sec et propre – à l'abri de la lumière directe du soleil, des sources de chaleur ou de vibration, des poussières, de l'humidité et du froid. Ménagez un espace libre d'au moins 30 cm au-dessus, 20 cm sur la gauche et la droite et 20 cm à l'arrière de l'appareil pour qu'il soit bien ventilé.

Placez l'appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les ronflements parasites.

4N'exposez pas l'appareil à des variations brutales de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d'humidité à l'intérieur de l'appareil, qui elle-même peut être responsable de secousse électrique, d'incendie, de dommage à l'appareil ou de blessure corporelle.

5 Évitez d'installer l'appareil dans un endroit où des objets peuvent tomber, ainsi que là où l'appareil pourrait être exposé à des éclaboussures ou des gouttes d'eau. Sur le dessus de l'appareil, ne placez pas:

– D'autres appareils qui peuvent endommager la surface de l'appareil ou provoquer sa décoloration.

- Des objets se consumant (par exemple, une bougie) qui peuvent être responsables d'incendie, de dommage à l'appareil ou de blessure corporelle.

- Des récipients contenant des liquides qui peuvent être à l'origine de secousse électrique ou de dommage à l'appareil.

Ne couvrez pas l'appareil d'un journal, d'une nappe, d'un rideau, etc. car cela empêcherait l'évacuation de la chaleur. Toute augmentation de la température intérieure de l'appareil peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle.

7Ne branchez pas la fiche du cordon d'alimentation de l'appareil sur une prise secteur aussi longtemps que tous les raccordements n'ont pas été effectués.

Ne pas faire fonctionner l'appareil à l'envers. Il risquerait de chauffer et d'être endommagé.

N'exercez aucune force excessive sur les commutateurs, les boutons et les cordons.

Pour débrancher la fiche du cordon d'alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le cordon.

11Ne nettoyez pas l'appareil au moyen d'un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre.

N'alimentez l'appareil qu'à partir de la tension prescrite. Alimenter l'appareil sous une tension plus élevée est dangereux et peut être responsable d'incendie, de dommage à l'appareil ou de blessure corporelle. YAMAHA ne saurait être tenue responsable des dommages résultant de l'alimentation de l'appareil sous une tension autre que celle prescrite.

13 Pour éviter tout dommage dû à la foudre lors d'orages, débranchez le cordon d'alimentation secteur et les antennes extérieures de la prise secteur.

14 Ne tentez pas de modifier ni de réparer l'appareil. Consultez le service YAMAHA compétent pour toute réparation qui serait requise. Le coffret de l'appareil ne doit jamais être ouvert, quelle que soit la raison.

15Si vous envisagez de ne pas vous servir de l'appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.

Installez l'appareil près de la prise secteur et à un endroit tel que la fiche secteur soit facilement accessible.

17Lisez la section intitulée “GUIDE DE DÉPANNAGE” où figurent une liste d'erreurs de manipulation communes avant de conclure que l'appareil présente une anomalie de fonctionnement.

18Avant de déplacer l'appareil, appuyez sur MASTER ON/OFF pour le faire ressortir sur la position OFF, et débranchez la fiche du cordon d'alimentation secteur de la prise murale.

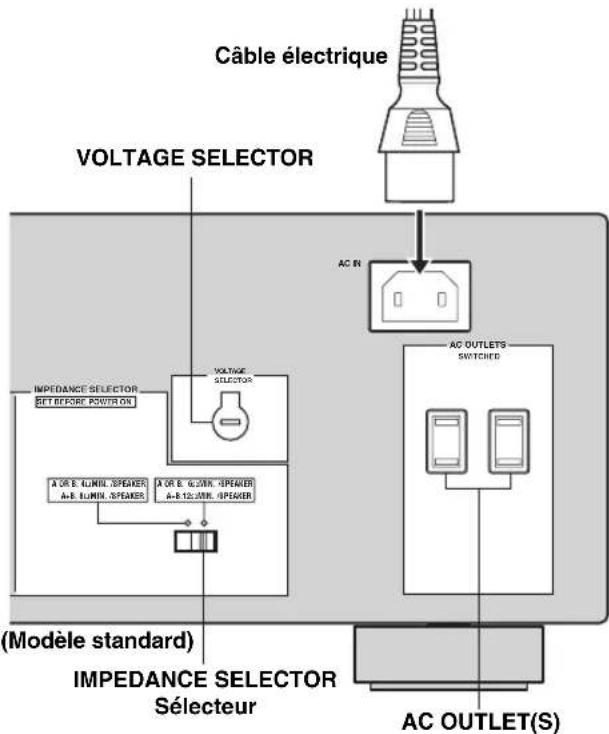

Voltage selector

Le commutateur VOLTAGE SELECTOR placé sur le panneau arrière de cet appareil doit être convenablement positionné AVANT de brancher la fiche du cordon d'alimentation secteur. Les tensions d'alimentation possibles sont:

Modèle standard.... 110/120/220/230–240 V CA, 50/60 Hz Modèle pour l'Asie.... 220/230–240 V CA, 50/60 Hz

Avertissement

POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE SECousse ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Tant que l'appareil est raccordé à la prise secteur, il reste connecté au secteur même si vous le mettez hors tension avec MASTER ON/OFF, ou avec MAIN ZONE ON/OFF et ZONE 2 ON/OFF. Dans cet état, l'appareil est conçu pour consommer une très faible quantité de courant.

TABLE des matières

PARTICULARITÉS...... 2

Afficheur de la face avant.... 5

Panneau arrière 6

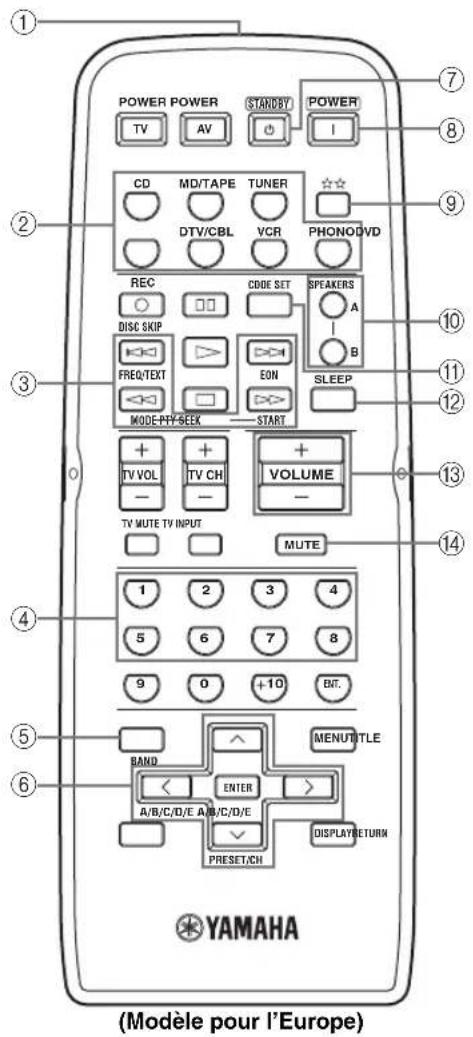

Boîtier de télécommande 7

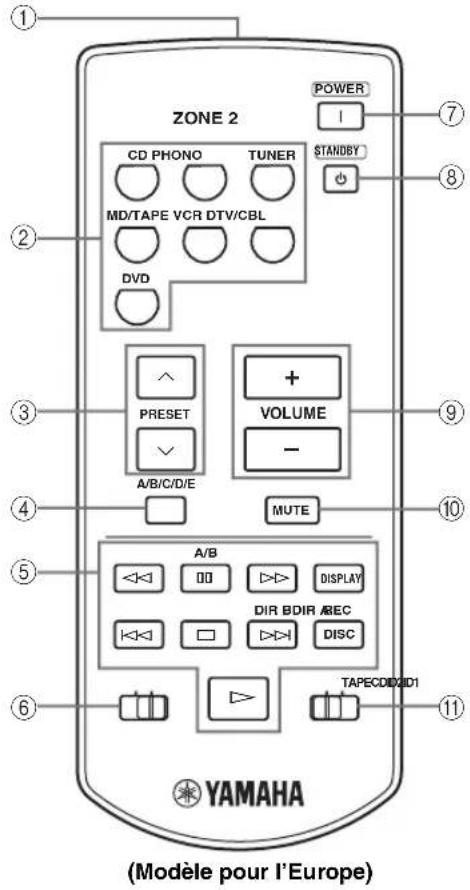

Zone 2 boîtier de télécommande.... 9

Mise en place des piles dans le boîtier de télécommande.... 10

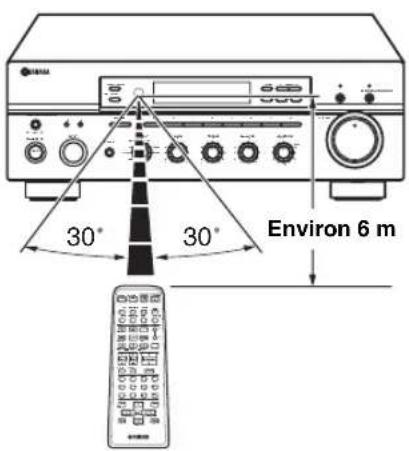

Utilisation des boîtiers de télécommande.... 10

Préparations

Raccordements.... 11

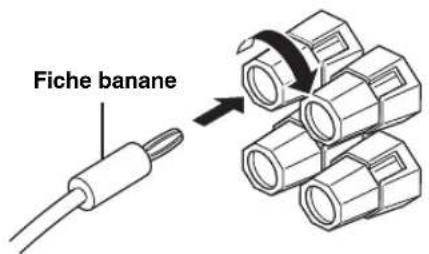

Raccordement des enceintes.... 11

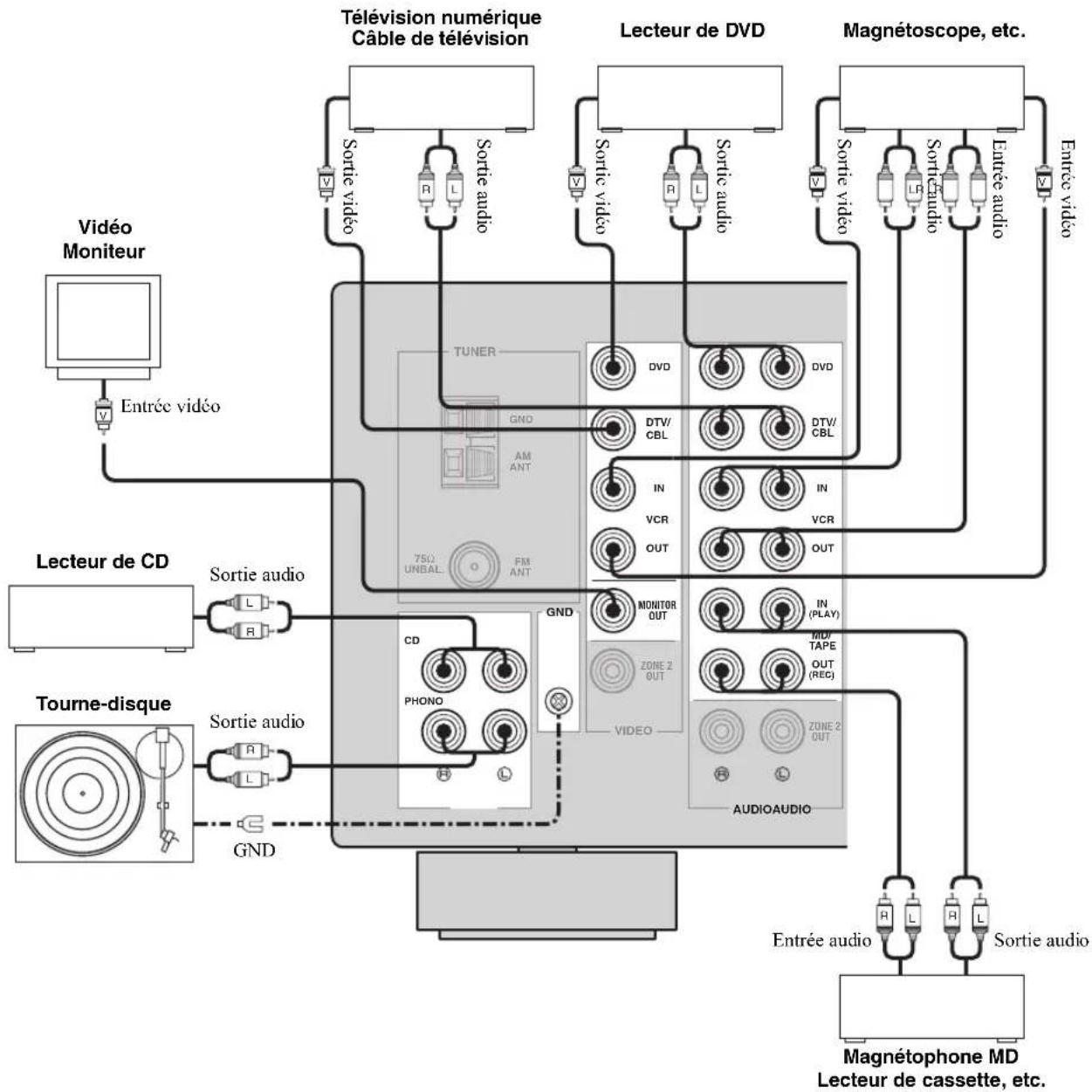

Connexion des périphériques audio et vidéo.... 12

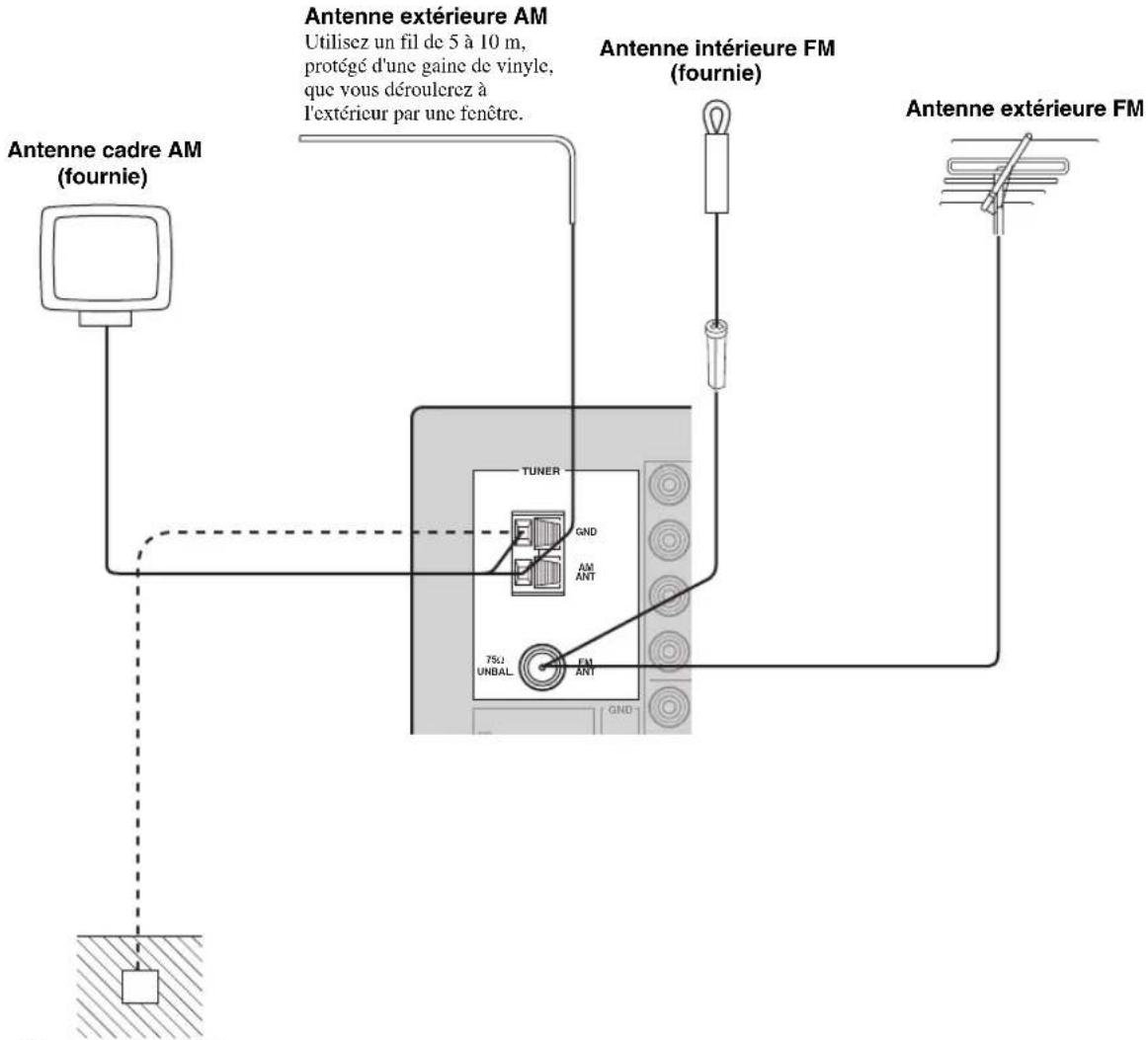

Raccordement des antennes AM et FM.... 13

Raccordement du cordon d'alimentation.... 15

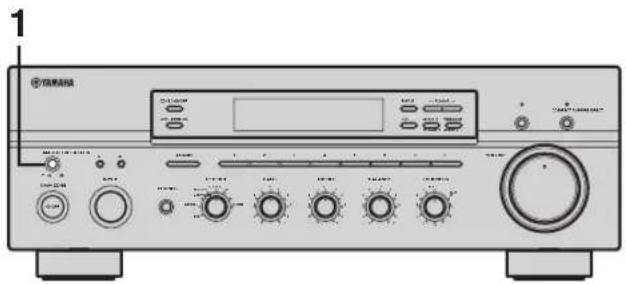

Mise sous tension et hors tension de l'appareil..... 16

Opérations de BASE

LECTURE ET ENREGISTREMENT...... 17

Lecture d'une source.... 17

Réglage de la qualité du son 19

Enregistrement d'une source 20

Utilisation de la minuterie de mise hors service..... 21

Cette touche coupe les sons 22

SYNTONISATION FM/AM....23

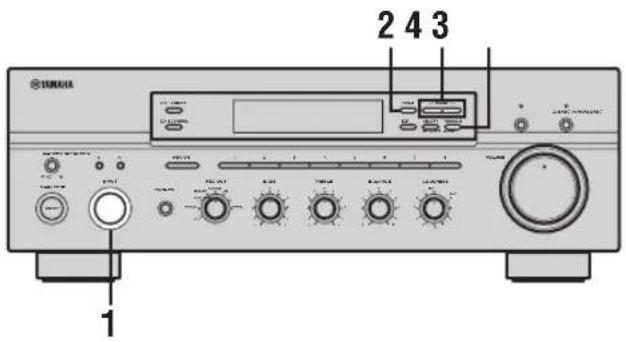

Syntonisation automatique.... 23

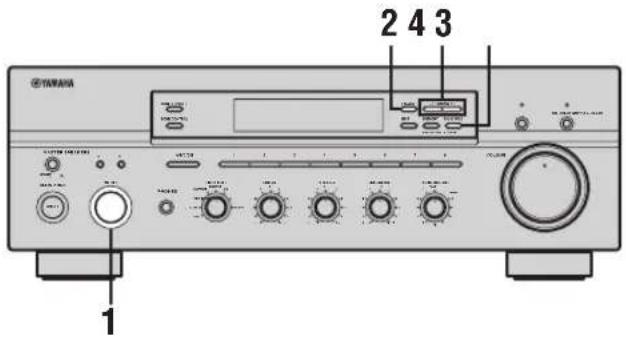

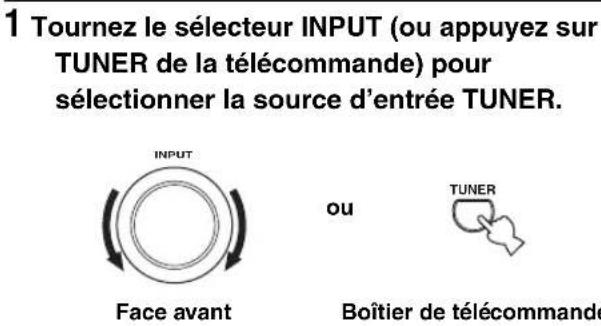

Syntonisation manuelle.... 24

Mise en mémoire automatique des fréquences..... 25

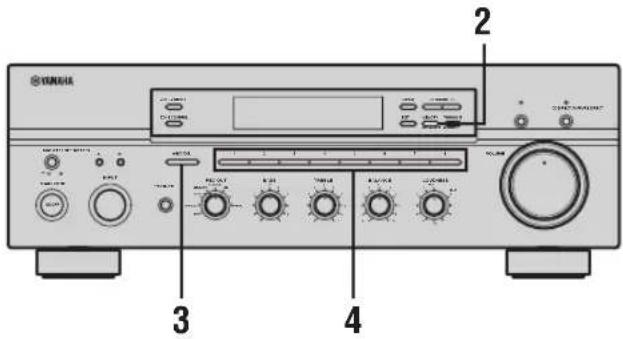

Mise en mémoire manuelle.... 27

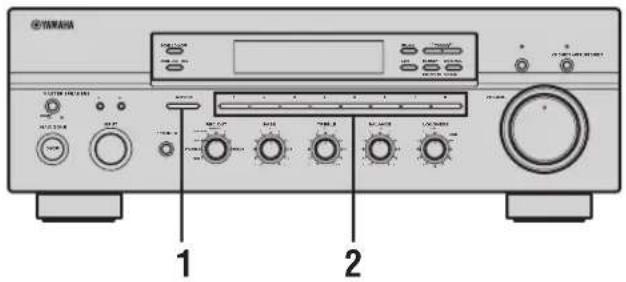

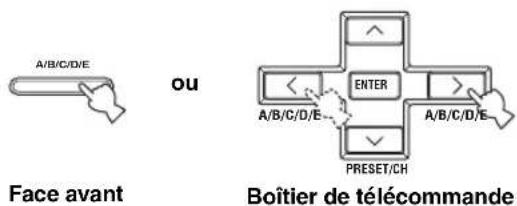

Choix d'une présélection 28

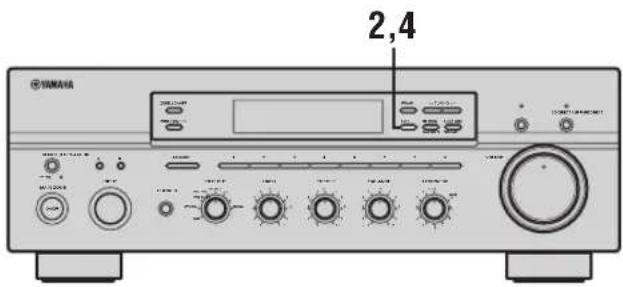

Échange des fréquences... 28

RADIO DATA SYSTEM (MODÈLE POUR

L'EUROPE SEULEMENT) 29

Réception des stations Radio Data System...... 29

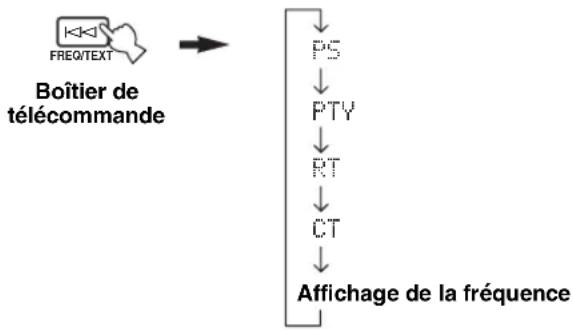

Sélection du mode Radio Data System.... 29

Commutation du numéro d'identification de la télécommande.... 33

ZONE 2....34

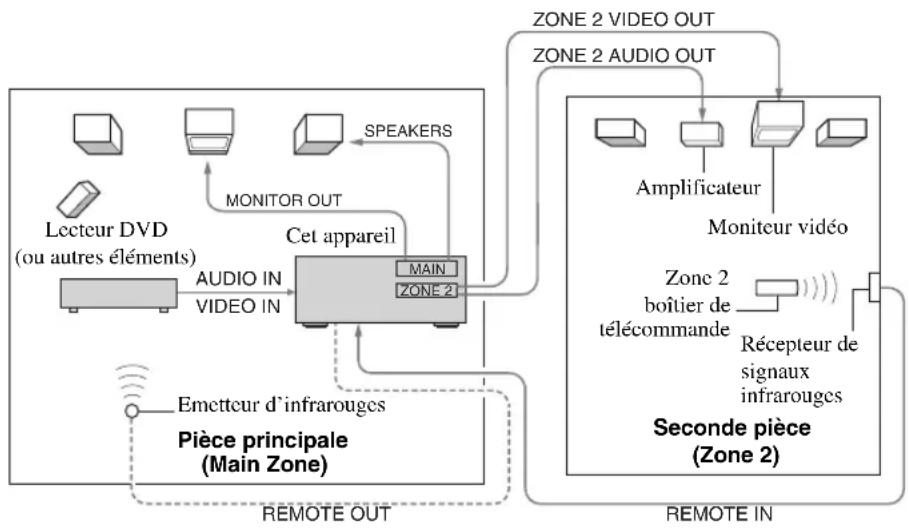

Raccordements des appareils Zone 2....34 Commandes Zone 2....35

PARTICULARITÉS DE LA TÉLÉCOMMANDE....36

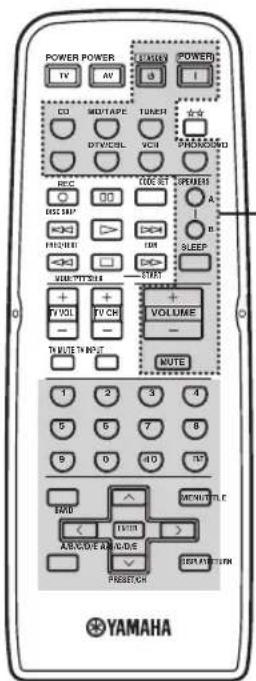

Section des commandes.... 36

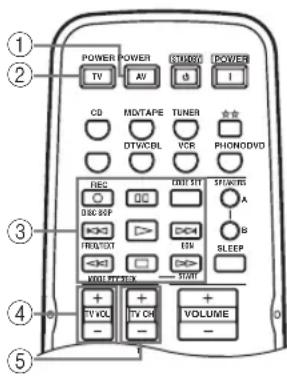

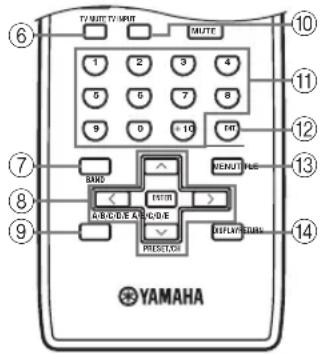

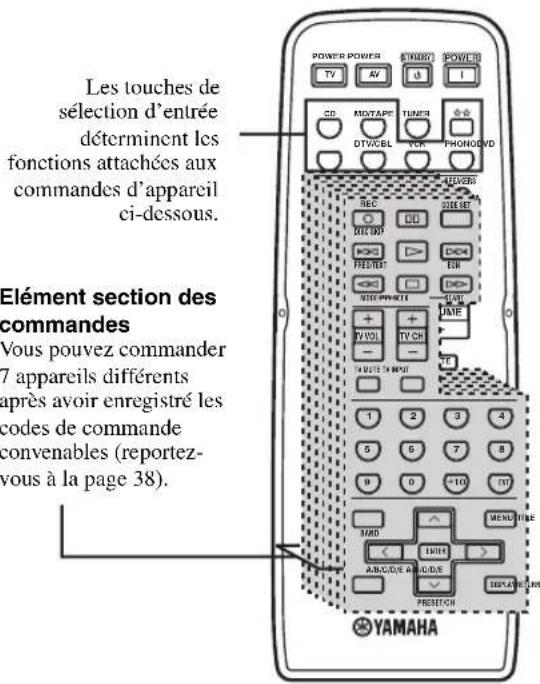

Commande des autres appareils.... 37

Enregistrement des codes de commande.... 38

Informations complémentaires

GUIDE DE DÉPANNAGE....39

CARACTÉRISTIQUES TECHNIQUES......42

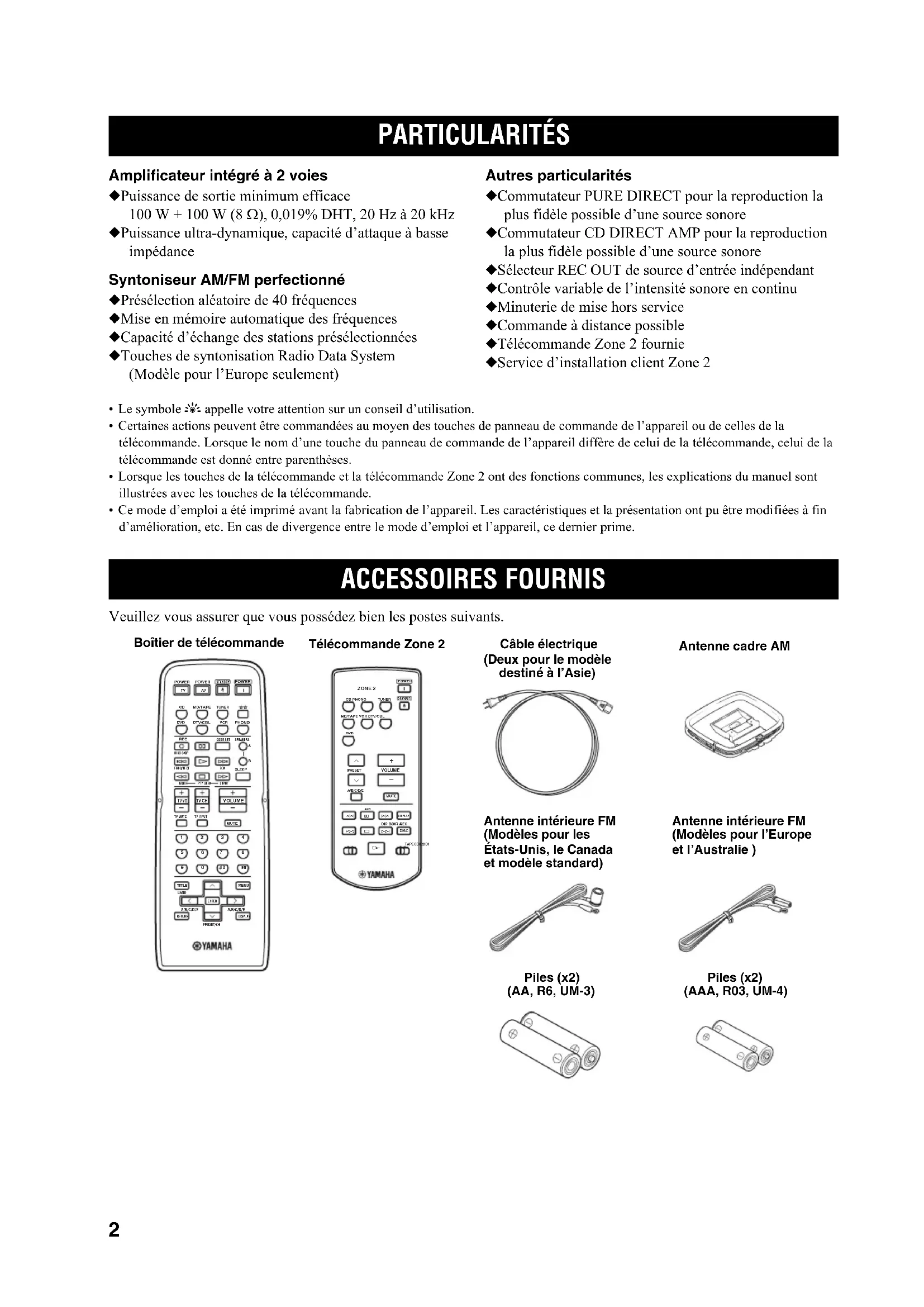

Amplificateur intégré à 2 voies

◆Puissance de sortie minimum efficace 100 W + 100 W (8 Ω), 0,019% DHT, 20 Hz à 20 kHz

◆Puissance ultra-dynamique, capacité d'attaque à basse impédance

Syntoniseur am/fm perfectionné

◆Présélection aléatoire de 40 fréquences ◆Mise en mémoire automatique des fréquences ◆Capacité d'échange des stations présélectionnées

◆Touches de syntonisation Radio Data System (Modèle pour l'Europe seulement)

Autres particularités

◆Commutateur PURE DIRECT pour la reproduction la plus fidèle possible d'une source sonore ◆Commutateur CD DIRECT AMP pour la reproduction la plus fidèle possible d'une source sonore ◆Sélecteur REC OUT de source d'entrée indépendant ◆Contrôle variable de l'intensité sonore en continu ◆Minuterie de mise hors service ◆Commande à distance possible ◆Télécommande Zone 2 fournie ◆Service d'installation client Zone 2

• Le symbole appelle votre attention sur un conseil d'utilisation.
• Certaines actions peuvent être commandées au moyen des touches du panneau de commande de l'appareil ou de celles de la télécommande. Lorsque le nom d'une touche du panneau de commande de l'appareil diffère de celui de la télécommande, celui de la télécommande est donné entre parenthèses.
• Lorsque les touches de la télécommande et de la télécommande Zone 2 ont des fonctions communes, les explications du manuel sont illustrées avec les touches de la télécommande.
• Ce mode d'emploi a été imprimé avant la fabrication de l'appareil. Les caractéristiques et la présentation ont pu être modifiées à fin d'amélioration, etc. En cas de divergence entre le mode d'emploi et l'appareil, ce dernier prime.

Accessoires fournis

Veuillez vous assurer que vous possédez bien les postes suivants.

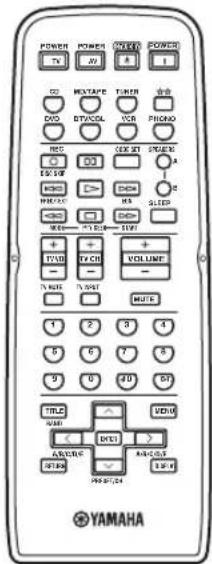

Boîtier de télécommande

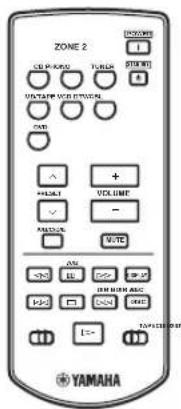

Télécommande Zone 2

Câble électrique (Deux pour le modèle destiné à l'Asie)

Antenne intérieure FM (Modèles pour les États-Unis, le Canada et modèle standard)

Piles (x2) (AA, R6, UM-3)

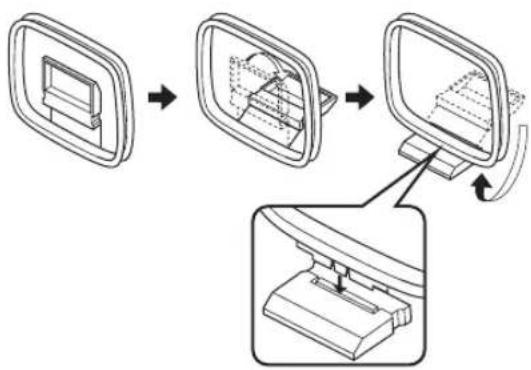

Antenne cadre AM

Antenne intérieure FM (Modèles pour l'Europe et l'Australie)

Appuyez vers la position ON pour mettre cet appareil sous tension. Appuyez à nouveau pour le ramener hors de la position OFF et l'éteindre.

Reportez-vous à la page 16 pour plus de détails

Remarque

Même éteint, cet appareil continue à consommer de l'électricité pour entretenir la mémoire.

Séquence de la mémoire

Le circuit de secours de la mémoire empêche de perdre les données enregistrées. Toutefois, toutes les données enregistrées seront perdues si l'appareil est débranché pendant plus d'une semaine.

Cette touche Main Zone met l'appareil en service ou en veille.

Reportez-vous à la page 16 pour plus de détails.

Remarques

• Cette touche n'agit que lorsque MASTER ON/OFF est en position ON.
• En veille, l'appareil consomme une faible quantité d'électricité de manière à être en mesure de recevoir les signaux infrarouges qui peuvent être émis par le boîtier de télécommande.

③Speakers a/b

Les enceintes reliées aux prises SPEAKERS A et/ou SPEAKERS B placées sur le panneau arrière sont mises en service ou hors service chaque fois que vous appuyez sur la touche correspondante (reportez-vous à la page 17).

Appuyez sur Zone 2 ou la positionner sur le mode de veille. Lorsque la touche Zone 2 est allumée, les signaux sont envoyés vers les prises ZONE 2 OUT.

Remarque

Cette touche n'agit que lorsque MASTER ON/OFF est en position ON.

Appuyez pour régler la source d'entrée de Zone 2.

Remarques

• Cette touche est opérationnelle si Zone 2 est activé.
• Si vous appuyez sur cette touche, le témoin ZONE 2 de la fenêtre du panneau avant clignote pendant environ 5 secondes. Sélectionnez la source d'entrée de Zone 2 pendant que le témoin clignote.
• Vous pourrez régler sur la station présélectionnée si TUNER est la source d'entrée de Zone 2.

6 Capteur de télécommande

Il reçoit les signaux émis par le boîtier de télécommande.

Remarque

Commute la télécommande ID entre ID1 et ID2 en cas d'utilisation de récepteurs ou amplificateurs YAMAHA multiples (reportez-vous aux pages 9, 32, et 33).

7 Afficheur de la face avant

Il fournit des informations relatives à l'état de l'appareil.

Commandes et fonctions

Échange l'assignation de deux stations présélectionnées lorsque TUNER est sélectionné comme source d'entrée (reportez-vous à la page 28).

Commute la bande de fréquence de réception AM et FM lorsque TUNER est sélectionné comme source d'entrée (reportez-vous à la page 23).

Sélectionnez la fréquence de syntonisation lorsque TUNER est sélectionné comme source d'entrée (reportez-vous à la page 23).

Commute le mode de syntonisation automatique (le témoin AUTO est alors allumé) et manuelle (le témoin AUTO est alors éteint) lorsque TUNER est sélectionné comme source d'entrée.

Cette touche met une fréquence en mémoire (reportez-vous à la page 27).

Cette touche règle l'appareil en mode de syntonisation automatique (reportez-vous à la page 25).

13 Pure DIRECT et témoin

Permet de restituer le son le plus pur possible lors de l'écoute d'une source. Le témoin au-dessus de la touche s'allume lorsque la fonction est activée.

Reportez-vous à la page 19 pour plus de détails.

15CD DIRECT AMP et témoin

Permet de restituer le son le plus pur possible lors de l'écoute d'un CD. Le témoin au-dessus de la touche s'allume et la fenêtre d'affichage du panneau avant s'éteint lorsque la fonction est activée.

Reportez-vous à la page 19 pour plus de détails.

14 Volume

Ces touches augmentent ou diminuent le niveau sonore.

Remarque

Elle est sans effet vis-à-vis du niveau OUT (REC).

15 Sélecteur INPUT

Ce bouton assure la sélection de la source que vous désirez écouter ou regarder.

Sélectionnez le groupe de stations présélectionnées (A à E) lorsque TUNER est sélectionné comme source d'entrée (reportez-vous à la page 26).

17 Prise PHONES

Fournit les signaux audio destinés à l'écoute au casque.

Remarque

Appuyez SPEAKERS A/B de manière que les témoins SP A/B s’éteignent avant de raccorder les casques à la prise PHONES.

28 Sélecteur REC OUT

Sélectionnez la source devant être enregistrée sur un enregistreur MD ou sur la platine à cassette, quel que soit le réglage du sélecteur INPUT, ce qui permet d'enregistrer la source sélectionnée tout en écoutant une autre source (reportez-vous à la page 20).

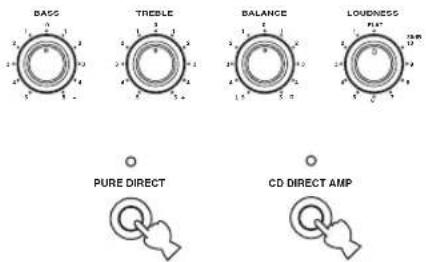

Augmente ou diminue la réponse dans les basses fréquences. La position 0 produit une fidélité uniforme (reportez-vous à la page 19).

Augmente ou diminue la réponse dans les hautes fréquences. La position 0 produit une fidélité uniforme (reportez-vous à la page 19).

Équilibre le son fourni par les enceintes gauche et droite pour compenser le déséquilibre dû à la disposition des enceintes ou à la configuration de la pièce (reportez-vous à la page 19).

Retient toute la gamme des sons à bas volume pour compenser la perte de sensibilité de l'oreille humaine au niveau des hautes et basses fréquences lorsque le volume est réduit (reportez-vous à la page 19).

24 Touches des numéros des fréquences présélectionnées

(1 à 8)

Sélectionnez le numéro de station présélectionnée (1 à 8) lorsque TUNER est sélectionné comme source d'entrée (reportez-vous à la page 28).

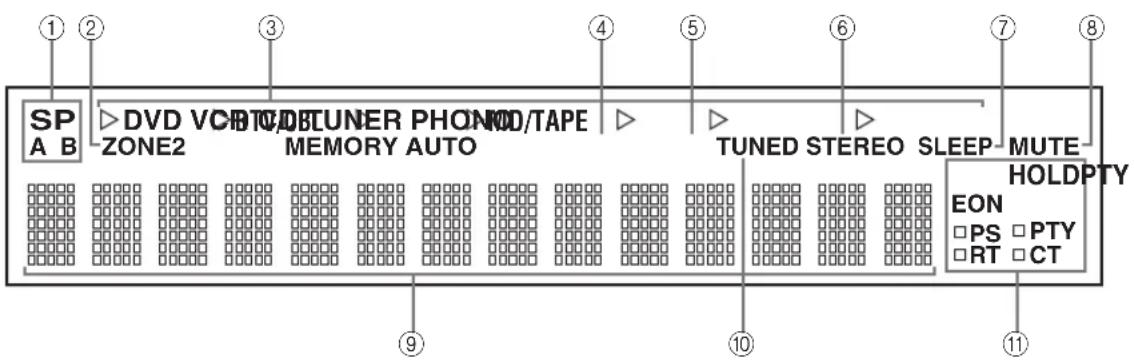

Afficheur de la face avant

① Témoins SP (speakers) a/b

Ces témoins s'allument en fonction du jeu d'enceintes choisi.

Les deux témoins sont éclairés lorsque les deux jeux d'enceintes sont sélectionnés.

② Témoin ZONE 2

S'allume lorsque Zone 2 est activé.

③ Témoins des sources

S'allume quand l'appareil est dans le mode correspondant.

4 Témoin MEMORY

Clignote environ 5 secondes après une pression sur MEMORY sur la face avant. Lorsque l'indicateur MEMORY clignote, mémorisez la fréquence affichée dans la mémoire avec A/B/C/D/E et une des touches de stations présélectionnées sur la face avant.

5 Témoin AUTO

S'allume quand l'appareil est en mode de syntonisation automatique.

6 Témoin STEREO

Ce témoin s'éclaire lorsque l'appareil reçoit un signal stéréophonique FM puissant alors que le témoin AUTO est éclairé.

7 Témoin SLEEP

Ce témoin s'allume lorsque la minuterie de mise hors service est active.

8 Témoin MUTE

Ce témoin clignote lorsque la fonction (MUTE) est en service.

9 Afficheur multifonction

Affiche les informations de réglage ou de changement de paramètres.

Ce témoin s'éclaire lorsque l'appareil est accordé sur une station.

11 Témoins radio data system

Le témoin en forme de carré à côté du nom de chaque Système de données radio s'allume lorsque le système correspondant est sélectionné.

Témoin PTY HOLD

S'allume pendant une recherche de stations en mode PTY SEEK.

Témoin EON

S'éclaire lorsque la station Radio Data System captée offre le service EON.

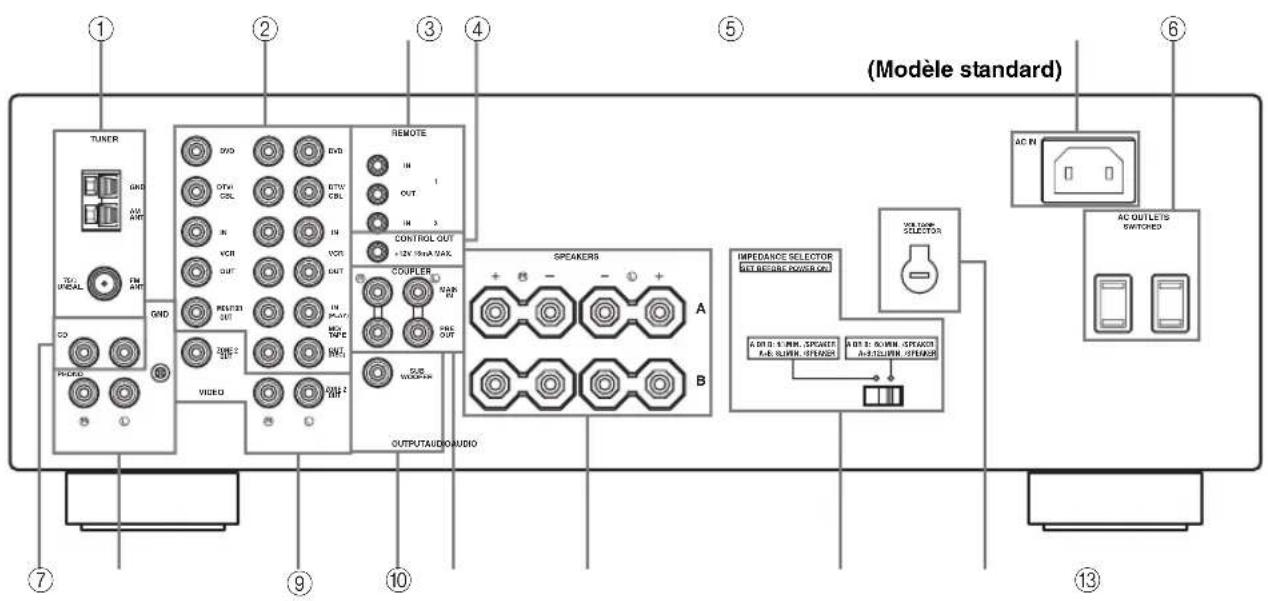

Panneau arrière

Bornes d'antenne

Connexion des antennes FM et AM.

Reportez-vous à la page 13 pour ce qui concerne les raccordements.

② Prises AUDIO/VIDEO

Connexion des composants audio et vidéo.

Reportez-vous à la page 12 pour ce qui concerne les raccordements.

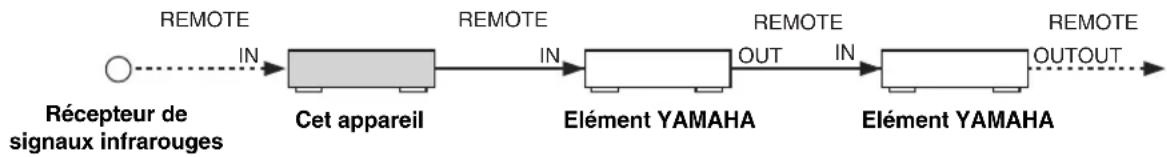

③Prises REMOTE

Ces prises sont destinées aux signaux d'entrée et de sortie de la télécommande.

Reportez-vous à la page 34 pour ce qui concerne les raccordements.

Prise CONTROL OUT

Cette prise sert à régler l'expansion. Pour de plus amples détails concernant cette question, veuillez consulter le revendeur ou le service après-vente YAMAHA.

⑤AC IN

Utilisé pour brancher le fil électrique fourni.

Reportez-vous à la page 15 pour ce qui concerne les raccordements.

⑥AC OUTLET(S) (SWITCHED)

Utilisez cette prise pour alimenter d'autres appareils audiovisuels.

Reportez-vous à la page 15 pour le détail.

⑦Prises CD

Connexion à un lecteur CD.

Reportez-vous à la page 12 pour ce qui concerne les raccordements.

⑧ Prises PHONO et borne GND

Connexion d'un tourne-disques.

Reportez-vous à la page 12 pour ce qui concerne les raccordements.

⑨Prises ZONE 2

Connexion d'un composant Zone 2.

Reportez-vous à la page 34 pour ce qui concerne les raccordements.

Prise SUBWOOFER OUTPUT

Connexion d'un subwoofer avec amplificateur incorporé.

Prises COUPLER

Connexion d'une unité périphérique.

Reportez-vous à la page 15 pour ce qui concerne les raccordements.

Prises SPEAKERS

Connexion des haut-parleurs.

Reportez-vous à la page 11 pour ce qui concerne les raccordements.

Sélecteur IMPEDANCE SELECTOR

Commute les réglages d'impédance.

Reportez-vous à la page 15 pour le détail.

Modèle pour l'asie et modèle standard seulement

⑭VOLTAGE SELECTOR

Reportez-vous à la page 15 pour le détail.

Boîtier de télécommande

Cette section décrit les fonctions de chaque touche de la télécommande, laquelle peut être utilisée avec cet appareil ou avec d'autres périphériques de YAMAHA ou d'autres fabricants. Les fonctions des touches agissant sur d'autres appareils audio ou vidéo sont les mêmes que celles des touches correspondantes de ces appareils. Reportez-vous au mode d'emploi de chaque appareil pour le détail. Pour commander les autres périphériques à l'aide de la télécommande, voir "PARTICULARITÉS DE LA TÉLÉCOMMANDE" page 36.

Émetteur de signal infrarouge

Envoie les signaux infrarouges.

Touches de sélection d'entrée

Elle assure le choix de la source d'entrée désirable et de la zone de commande (reportez-vous à la page 36).

Touches de syntonisation Radio Data System

Commande les éléments du Radio Data System.

Remarque

Les éléments du Radio Data System (FREQ/TEXT, EON, PTY SEEK MODE et PTY SEEK START) ne sont disponibles que sur le modèle pour l'Europe. Ils sont en option si TUNER est sélectionné comme source d'entrée. Pour plus de détails, reportez-vous à "Réception des stations Radio Data System", page 29.

Touches numériques (1 à 8)

Choix du numéro de station présélectionnée (1 à 8) lorsque TUNER est sélectionné comme source d'entrée.

⑤BAND

Commute sur la fréquence radio (FM ou AM) écoutée auparavant lorsque TUNER est sélectionné comme source d'entrée.

Remarque

Rappel automatique de la station radio précédemment écoutée.

A/B/C/D/E

Sélectionne le groupe de stations présélectionnées (A à E) lorsque TUNER est sélectionné comme source d'entrée (reportez-vous à la page 28).

PRESET/CH ^ / √

Sélectionnez le numéro de station présélectionnée (1 à 8) lorsque TUNER est sélectionné comme source d'entrée (reportez-vous à la page 28).

⑦STANDBY

Cette touche met l'appareil en veille.

Remarques

• Cette touche n'agit que lorsque MASTER ON/OFF sur la face avant est en position ON.
• En veille, l'appareil consomme une faible quantité d'électricité de manière à être en mesure de recevoir les signaux infrarouges qui peuvent être émis par le boîtier de télécommande.
• Cette touche ne permet pas de régler Zone 2 sur le mode de veille.

⑧ POWER

Mettez cet appareil sous tension.

Remarques

• Cette touche n’agit que lorsque MASTER ON/OFF sur la face avant est en position ON.
• Cette touche n'active pas Zone 2.

Modifie la zone de commande (reportez-vous à la page 36).

Les enceintes reliées aux prises SPEAKERS A et/ou SPEAKERS B placées sur le panneau arrière sont mises en service ou hors service chaque fois que vous appuyez sur la touche correspondante.

Utilisez cette touche pour enregistrer les codes de commande (reportez-vous à la page 38).

Cette touche assure le réglage de la minuterie de mise hors service.

13 Volume +/-

Ces touches augmentent ou diminuent le niveau sonore.

Remarques

• Elle est sans effet vis-à-vis du niveau OUT (REC).
• Volume du panneau avant tourne lorsque vous appuyez sur VOLUME +/- pour régler le volume sonore de l'appareil.

Cette touche coupe les sons. Appuyez une nouvelle fois sur cette touche pour rétablir le niveau sonore initial (reportez-vous à la page 22).

Remarque

Le son de Zone 2 n'est pas coupé.

Zone 2 boîtier de télécommande

Cette section décrit les fonctions de chaque touche du boîtier de télécommande Zone 2 pour commander Zone 2. Vous pouvez également utiliser la télécommande Zone 2 pour les lecteurs CD YAMAHA et pour le lecteur de cassettes YAMAHA.

Émetteur de signal infrarouge

Envoie les signaux infrarouges.

Touches de sélection d'entrée

Sélectionnez la source d'entrée désirable Zone 2.

③PRESET ∧ ∨

Choix du numéro de station présélectionnée (1 à 8) lorsque TUNER est sélectionné comme source d'entrée.

④A/B/C/D/E

Sélectionne le groupe de stations présélectionnées (A à E) lorsque TUNER est sélectionné comme source d'entrée.

Touches de commande CD/TAPE

Commande les lecteurs CD YAMAHA ou les lecteurs de cassettes YAMAHA.

6 Sélecteur ID1/ID2

Commutez l'ID de la télécommande entre ID1 et ID2 (reportez-vous à la page 33).

⑦ POWER

Active Zone 2.

⑧STANDBY

Cette touche met Zone 2 en veille.

⑨VOLUME +/-

Ces touches augmentent ou diminuent le niveau sonore de Zone 2.

Remarque

Elle est sans effet vis-à-vis du niveau OUT (REC).

⑩MUTE

Cette touche coupe le son de Zone 2. Appuyez une nouvelle fois sur cette touche pour rétablir la sortie audio au niveau initial.

⑪ Sélecteur CD/TAPE

Commute les fonctions des touches de commande ⑤ pour contrôler soit les lecteurs CD YAMAHA soit le lecteur de cassettes YAMAHA.

Remarques concernant les piles

• Dès que la gamme de commande de la télécommande se rétrécit, changez toutes les piles.
• Utilisez des piles AA, R6, UM-3 pour la télécommande, et des piles AAA, R03 ou UM-4 pour la télécommande Zone 2.
• Assurez-vous que les pôles sont correctement orientés. Voir l'illustration fournie dans le logement de pile de chaque télécommande.
• Retirez les piles si la télécommande n'est pas utilisée pendant une période prolongée.
• N'utilisez pas tout à la fois des piles neuves et des piles usagées.
• N'utilisez pas non plus des piles de deux types différents (par exemple, des piles alcalines et des piles au manganèse). Lisez attentivement les indications portées sur le boîtier des piles car leur apparence peut être la même bien que leur type diffère.
• Il est conseillé d'utiliser des piles alcalines.
• Si les piles ont fui, mettez-les au rebut immédiatement. Dans la mesure du possible, ne touchez pas le produit qui a fui et évitez qu’il ne vienne en contact avec vos vêtements, etc. Nettoyez soigneusement le logement des piles avant de mettre en place des piles neuves.
• Ne vous débarrassez pas des piles comme s'il s'agissait d'ordures ménagères ; traitez-les conformément à la réglementation locale.

Boîtier de télécommande Zone 2 boîtier de télécommande

1 Ouvrez le couvercle du logement des piles.

2 Introduisez les piles fournies pour chaque télécommande en respectant les polarités (+ et −) indiquées dans le logement de piles.

3 Fermez le couvercle.

Utilisation des boîtiers de télécommande

Les télécommandes émettent un faisceau infrarouge étroit.

Veillez à le pointer directement sur les capteurs de télécommande de l'appareil ou sur le récepteur de signal infrarouge de Zone 2 pour assurer le fonctionnement.

Manipulation des boîtiers de télécommande

• Entre les boîtiers de télécommande et l'appareil (ou le récepteur de signal infrarouge de Zone 2) l'espace doit être dégagé.
• Ne renversez aucun liquide sur les boîtiers de télécommande.
• Ne laissez pas tomber les boîtiers de télécommande.
• Ne conservez pas, ne rangez pas les boîtiers de télécommande dans les endroits suivants:

– très humides, par exemple près d'un bain

- très chauds, par exemple près d'un appareil de chauffage ou d'un poêle

- exposés à des températures très basses

- poussièreux

- Ne pas exposer le capteur de télécommande à une lumière puissante, en particulier à une lampe fluorescente à onduleur, sinon les boîtiers de télécommande ne fonctionneront pas correctement. Le cas échéant, faites en sorte que le boîtier ne soit pas directement éclairé.

Raccordement des enceintes

Assurez-vous que la voie gauche (L), la voie droite (R) et les pôles “+” (rouge) et “-” (noir) sont convenablement reliés. Si le raccordement est défectueux, aucun son n'est émis par l'enceinte, et si la polarité de la connexion est incorrecte, les sons manquent de naturel et de composantes graves.

Avertissement

• Avant de raccorder les enceintes, assurez-vous que cet appareil est éteint.
• Faites en sorte que la partie dénudée d'un conducteur du câble d'enceinte ne puisse pas venir en contact avec la partie dénudée de l'autre conducteur, ni avec une pièce métallique de cet appareil. Ce contact pourrait endommager l'appareil ou/ou les enceintes.
• Utilisez des enceintes à blindage magnétique. Si malgré cela, vous constatez un brouillage du moniteur, éloignez les enceintes.

Enlevez environ 10 mm de la gaine isolante de l'extrémité de chaque câble d'enceinte et torsadez les fils du câble pour éviter les risques de courts-circuits.

Vissez la borne pour assurer le maintien du conducteur.

Rouge: pôle positif (+) Noir: pôle négatif (−)

2 Dévissez la borne.

Rouge: pôle positif (+) Noir: pôle négatif (−)

Introduisez l'extrémité dénudée dans le perçage de la borne.

Rouge: pôle positif (+) Noir: pôle négatif (−)

Remarques sur les câbles d'enceintes

Un câble d'enceinte comporte deux conducteurs isolés placés côte à côte. Un des conducteurs a une couleur ou une forme (ruban, rainure, dentelure) qui le distingue de l'autre. Reliez le conducteur strié, rainuré ou côtelé à la borne "+" (rouge) de cet appareil et de l'enceinte. Reliez le câble aux prises “-” (noir) de cet appareil et de l'enceinte.

■ Connexion d'une fiche banane (Uniquement les modèles pour les États-Unis, le Canada, l'Australie et les modèles standard seulement)

Serrez d'abord le bouton et insérez la fiche banane dans la prise correspondante.

Remarques

• Une ou deux paires d'enceintes peuvent être raccordées à cet appareil. Si vous ne disposez que d'une paire d'enceintes, vous pouvez indifféremment la relier aux prises SPEAKERS A ou SPEAKERS B.
• Utilisez des enceintes ayant l'impédance indiquée à l'arrière de cet appareil.

Avertissement

• Ne reliez aucun appareil à l'alimentation secteur aussi longtemps que tous les raccordements ne sont pas terminés.
• Toutes les connexions doivent être correctes : L (gauche) à L, R (droite) à R, “+” à “+” et “-” à “-”. Reportez-vous aussi au mode d'emploi de chaque appareil.
• Utilisez des câbles à fiches de type RCA pour relier les appareils audio/vidéo, sauf pour les enceintes.

• Ces prises PHONO sont conçues pour raccorder un tourne-disque avec MM ou cartouche MC gros volume. Si votre platine tourne-disque possède une cartouche MC de faible volume, connectez la platine sur les prises PHONO avec un transformateur survolté ou un amplificateur de tête MC.
• Raccordez votre tourne-disque à la prise GND pour réduire le bruit parasitant le signal. Toutefois, avec certains tourne-disques les parasites sont moins importants sans raccordement à la borne GND.

Raccordement des antennes AM et FM

Cet appareil est fourni avec une antenne AM et une antenne FM intérieures. En principe, ces antennes doivent être suffisantes pour capter un signal de puissance convenable. Raccordez ces antennes aux prises prévues à cet effet.

Masse (prise GND)

Par souci de sécurité et pour que le brouillage soit minimum, reliez la prise GND de l'antenne à une bonne masse. Une bonne masse peut être un pieu de métal enfoncé dans un sol humide.

Remarques

• Une antenne extérieure convenablement installée permet d'obtenir une réception de meilleure qualité qu'une antenne intérieure. Si vous constatez que la réception est de qualité médiocre, pensez à utiliser une antenne extérieure. Pour de plus amples détails concernant cette question, veuillez consulter le revendeur ou le service après-vente YAMAHA.
• Si vous raccordez une antenne extérieure FM à cet appareil, ne raccordez pas l'antenne intérieure FM.
• Pour réduire les parasites causés par l'allumage des voitures, installez l'antenne le plus loin possible de la circulation.
• N'utilisez pas un câble plat ou coaxial trop long. N'enroulez pas la partie excédentaire du câble.
• L'antenne devrait être à au moins 2 mètres des murs de béton armé ou des structures métalliques.

Raccordements de l'antenne cadre AM

1 Raccordement de l'antenne cadre AM.

2 Appuyez et maintenez le taquet enfoncé.

3 Rentrez les fils électriques de l'antenne cadre AM dans la prise AM ANT.

4 Relâchez le taquet.

5 Répétez les opérations 2 à 4 pour rentrer les fils électriques de l'antenne cadre AM dans la prise GND.

6 Orientez l'antenne cadre AM de manière à obtenir la réception la meilleure possible.

• L'antenne cadre AM doit être placée à distance de cet appareil. - Une antenne extérieure convenablement installée permet d'obtenir une réception de meilleure qualité qu'une antenne intérieure. Si vous constatez que la réception est de qualité médiocre, pensez à utiliser une antenne extérieure. Il est conseillé de raccorder un fil de 5 à 10 m, protégé d'une gaine de vinyle, à la borne AM ANT et de le dérouler à l'extérieur par une fenêtre. Pour de plus amples détails concernant cette question, veuillez consulter le revendeur ou le service après-vente YAMAHA. - L'antenne cadre AM doit être reliée à l'appareil, y compris dans le cas où une antenne AM extérieure est utilisée.

Raccordement du cordon d'alimentation

Branchez le fil électrique dans AC IN au panneau arrière de l'appareil puis branchez la fiche du cordon d'alimentation à la prise secteur lorsque tous les autres accords ont été réalisés.

Prises coupler

Si on retire les fiches cavalier des prises PRE OUT/MAIN IN, l'appareil peut fonctionner séparément comme amplificateur de commande ou comme amplificateur de puissance. Ces prises sont utilisées pour raccorder un système de traitement des signaux, un égalisateur graphique ou un processeur d'ambiophonie par exemple, sur cet appareil. Si vous connectez ce type de périphérique sur les prises, la commande VOLUME de l'appareil pourra servir pour régler le niveau du volume d'ensemble. Pour connecter une unité périphérique, retirez d'abord les fiches cavalier des prises PRE OUT/MAIN IN puis raccordez les prises d'entrée du périphérique aux prises PRE OUT ou bien les prises de sortie aux prises MAIN IN. Pour plus de détails, reportez-vous au mode d'emploi joint au périphérique connecté.

Remarques

• Lorsque vous n'utilisez pas les prises COUPLER, ne retirez pas les fiches cavalier de ces prises. Si vous les retirez, vous n'entendrez plus le son de l'appareil.
• Si vous utilisez cet appareil avec un périphérique connecté sur les prises COUPLER, vérifiez que la touche CD DIRECT AMP et la touche PURE DIRECT du panneau avant sont éteints.
• Si vous utilisez cet appareil comme amplificateur de puissance, raccordez les prises de sortie d'un amplificateur de commande externe, par exemple, sur les prises MAIN IN de l'appareil. Dans ce cas, les commandes de l'appareil autres que la prise PHONES et les touches SPEAKERS A/B ne fonctionneront pas. Utilisez les commandes de l'amplificateur de commande périphérique pour régler le volume et autres réglages.

Modèle pour l'Australie....1 prise secteur Autres modèles....2 prises secteur

Utilisez ces prises pour brancher la fiche du cordon d'alimentation d'autres appareils de la chaîne. Ces prises alimentent les appareils qui y sont reliés dans la mesure où cet appareil est lui-même alimenté. Pour connaître la puissance maximale (consommation totale de l'ensemble des appareils), reportez-vous au paragraphe "CARACTÉRISTIQUES TECHNIQUES", page 42.

Vous devez régler le sélecteur VOLTAGE SELECTOR à l'arrière de cet appareil sur la tension secteur locale AVANT de brancher le cordon d'alimentation secteur sur une prise secteur.

Les tensions sont les suivantes:

Modèle pour l'Asie.... CA 220/230-240 V, 50/60 Hz Modèle standard.... CA 110/120/220/230-240 V, 50/60 Hz

Avertissement

Ne changez pas la position du sélecteur IMPEDANCE SELECTOR lorsque l'appareil est allumé pour éviter de l'endommager.

Sélectionnez la position du sélecteur (gauche ou droite) selon l'impédance des enceintes de votre système acoustique.

Position du sélecteur	Impédance
Droite	Si vous utilisez un jeu d'enceintes (A ou B), l'impédance de chaque enceinte doit être au moins égale à 6 Ω.
	Si vous utilisez deux jeux d'enceintes (A et B), l'impédance de chaque enceinte doit être au moins égale à 12 Ω.
Gauche	Si vous utilisez un jeu d'enceintes (A ou B), l'impédance de chaque enceinte doit être au moins égale à 4 Ω.
	Si vous utilisez deux jeux d'enceintes (A et B), l'impédance de chaque enceinte doit être au moins égale à 8 Ω.

Remarques

• Sur le modèle du Canada on ne peut pas utiliser deux paires d'enceintes (A et B) en même temps lorsque le commutateur IMPEDANCE SELECTOR est poussé sur la position 6 Ω.
• Si l'unité ne s'allume pas, vérifiez que le commutateur IMPEDANCE SELECTOR est complètement poussé sur une position. S'il ne l'est pas, poussez-le à fond dans un sens ou l'autre après avoir mis l'appareil hors tension.

Mise sous tension et hors tension de l'appareil

Tous les raccordements étant réalisés, mettez l'appareil sous tension.

1 Appuyez MASTER on/off du panneau avant vers la position on pour mettre cet appareil sous tension.

Main Zone de l'appareil s'allume.

Vous pouvez régler Main Zone de cet appareil sur le mode de veille. Pour cela, appuyez sur MAIN ZONE ON/OFF du panneau avant ou sur STANDBY de la télécommande.

Appuyez sur MAIN ZONE ON/OFF sur la face avant ou sur POWER sur le boîtier de télécommande pour remettre Main Zone de l'appareil sous tension.

Pour éteindre l'appareil, appuyez sur MASTER ON/OFF de la face avant pour le relâcher et le ramener hors de la position OFF.

Lorsque MASTER ON/OFF sur la face avant est enfoncé vers la position ON, vous pouvez activer Zone 2 ou le régler sur le mode de veille de manière indépendante (reportez-vous à la page 35).

Avertissement

Il faut être très prudent lorsque vous écoutez des CD codés en DTS.

Lorsque vous écoutez un CD codé en DTS sur un lecteur de CD incompatible avec DTS, vous entendez des parasites qui risquent d'abîmer les haut-parleurs. Vérifiez que votre lecteur de CD peut lire les CD codés en DTS. Avant d'écouter un disque codé en DTS, vérifiez également le volume sonore de votre lecteur de CD.

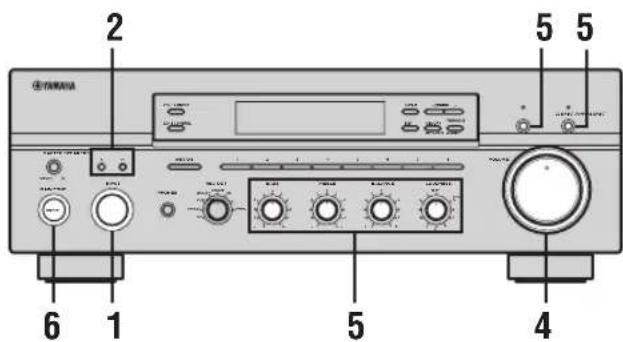

Lecture d'une source

1 Tournez le sélecteur INPUT sur la face avant (ou appuyez sur une des touches de sélection d'entrée sur le boîtier de télécommande) pour sélectionner la source que vous voulez écouter.

Face avant Boîtier de télécommande

2 Appuyez sur SPEAKERS A et/ou SPEAKERS B sur la face avant ou sur le boîtier de télécommande pour sélectionner les enceintes A et/ou B.

Face avant ou

Boîtier de télécommande

Remarques

• Les deux paires SPEAKERS A et B peuvent être sélectionnées.
• Assurez-vous que le sélecteur IMPEDANCE SELECTOR est correctement réglé (reportez-vous à la page 15).

3 Écoutez la source.

4 Tournez VOLUME sur la face avant (ou appuyez sur VOLUME +/- sur le boîtier de télécommande) pour régler le niveau sonore.

Face avant ou

Boîtier de télécommande

5 Réglez la qualité du son avec les commandes BASS, TREBLE, BALANCE et LOUDNESS ou les commutateurs CD DIRECT AMP et PURE DIRECT sur la face avant.

6 Appuyez une nouvelle fois sur MAIN ZONE ON/OFF sur la face avant (ou sur STANDBY sur le boîtier de télécommande) pour arrêter l'appareil et le mettre en veille.

Face avant

Boîtier de télécommande

Réglage de la commande balance

Équilibre le son fourni par les enceintes gauche et droite pour compenser le déséquilibre dû à la disposition des enceintes ou à la configuration de la pièce.

Utilisation du commutateur CD DIRECT AMP

Achemine les signaux du lecteur de CD directement vers l'amplificateur spécialement conçu pour la lecture de CD. Par conséquent, les signaux CD entrants contournent le sélecteur INPUT et les commandes BASS, TREBLE, BALANCE et LOUDNESS pour être transmis, sans altération, directement à l'amplificateur, qui restitue le son le plus pur possible. Le témoin CD DIRECT AMP s'allume et l'affichage du panneau avant s'éteint au bout de quelques secondes.

Utilisation du commutateur PURE DIRECT

Achemine les signaux entrants des sources audio de manière à ce qu'ils contournent les commandes BASS, TREBLE, BALANCE et LOUDNESS, et puissent être transmis sans altération afin de créer le son le plus pur possible.

Remarque

Lorsque les deux touches CD DIRECT AMP et PURE DIRECT sont activées, seule la touche CD DIRECT AMP est en fonction.

Réglage des commandes BASS et TREBLE

Règle la réponse dans les hautes et les basses fréquences.

Augmente ou diminue la réponse dans les basses fréquences.

Augmente ou diminue la réponse dans les hautes fréquences.

Réglage de la commande loudness

Retient toute la gamme des sons à bas volume pour compenser la perte de sensibilité de l'oreille humaine au niveau des hautes et basses fréquences lorsque le volume est réduit.

Avertissement

Si le commutateur CD DIRECT AMP ou le commutateur PURE DIRECT est activé quand la commande LOUDNESS est réglée à un certain niveau, les signaux entrants contournent la commande LOUDNESS, ce qui entraîne une augmentation soudaine du niveau sonore. Pour éviter les lésions de l'oreille ou les dommages de haut-parleurs, appuyez sur le commutateur CD DIRECT AMP ou sur le commutateur PURE DIRECT après avoir réduit le niveau sonore ou après avoir vérifié si la commande LOUDNESS était réglée correctement.

2 Tournez volume sur la face avant (ou appuyez sur volume +/- sur le boîtier de télécommande) pour régler le niveau sonore au niveau le plus faible possible, mais de manière à ce qu'il soit encore audible.

Face avant ou

Boîtier de télécommande

Remarques

• Les commandes VOLUME, BASS, TREBLE, BALANCE et LOUDNESS et les commutateurs CD DIRECT AMP et PURE DIRECT n'agissent pas sur la source en cours d'enregistrement.
• Prenez connaissance des lois sur les droits d'auteur en vigueur dans votre pays avant de copier un microsillon ou un CD, ou d'enregistrer une émission de radio, etc. La copie d'une œuvre protégée par des droits d'auteur peut être interdite par la loi.

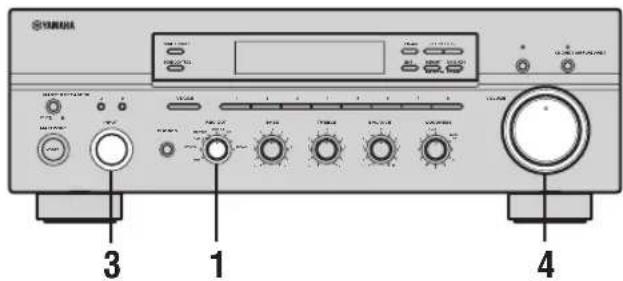

1. Tournez le sélecteur REC OUT sur la face avant pour sélectionner la source que vous voulez enregistrer.

Pour enregistrer la source d'entrée que vous êtes en train de regarder ou d'écouter, réglez le sélecteur REC OUT sur SOURCE.

Pour enregistrer une source autre que celle que vous êtes en train de regarder ou d'écouter, réglez le sélecteur REC OUT sur la source que vous voulez enregistrer.

2 Écoutez ou regardez la source que vous voulez enregistrer. 3 Tournez le sélecteur INPUT sur la face avant pour confirmer la source que vous voulez enregistrer.

4 Tournez VOLUME sur la face avant (ou appuyez sur VOLUME +/- sur le boîtier de télécommande) pour régler le niveau sonore de la source que vous voulez enregistrer.

Face avant ou

Boîtier de télécommande

5 Commencez l'enregistrement sur l'enregistreur MD, le lecteur de cassette ou le magnétoscope à l'unité.

Remarque

Lorsque le sélecteur REC OUT est réglé sur une source autre que celle que vous êtes en train de regarder ou d'écouter, l'enregistrement en cours ne sera pas affecté si vous sélectionnez une autre source avec INPUT du panneau avant (ou le sélecteur correspondant de la télécommande).

Vous pouvez contrôler le son et/ou les images en cours d'enregistrement à l'aide du sélecteur INPUT du panneau avant (ou en appuyant sur MD/TAPE ou VCR de la télécommande) afin de sélectionner l'enregistreur MD, le lecteur de cassette ou le magnétoscope à cassette utilisé pour l'enregistrement.

Utilisation de la minuterie de mise hors service

Utilisez cette minuterie pour placer l'appareil en veille à l'expiration d'une certaine période. Cette minuterie est commode si vous désirez vous coucher alors que l'appareil fournit un signal ou enregistre celui provenant d'une source. La minuterie met également hors service tous les appareils reliés à la prise AC OUTLET(S).

Remarques

• La minuterie de mise hors service ne se règle qu'à partir de la télécommande.
• La minuterie met automatiquement Zone 2 hors service. Cependant, l'alimentation des éléments Zone 2 n'est pas coupée.

1 Appuyez sur un des sélecteurs d'entrée de la télécommande pour sélectionner une source d'entrée.

2 Commencez la lecture de la source d'entrée sélectionnée. 3 Appuyez sur SLEEP à plusieurs reprises pour régler l'intervalle de temps jusqu'au passage en mode de veille.

À chaque pression sur SLEEP, les indications de l'afficheur de la face avant changent, comme indiqué ci-dessous.

Le témoin SLEEP clignote tandis que vous précisez le réglage de la minuterie.

4 Appuyez à plusieurs reprises sur SLEEP de façon que SLEEP OFF apparaisse sur l'afficheur de la face avant.

Quelques secondes plus tard, SLEEP OFF disparaît et le témoin SLEEP s'éteint.

La minuterie peut également être annulée en appuyant sur STANDBY du boîtier de télécommande (ou sur MAIN ZONE ON/OFF ou MASTER ON/OFF de la face avant), de manière à placer l'appareil en veille.

1 Appuyez sur MUTE du boîtier de télécommande pour couper le son.

Le témoin MUTE clignote sur le panneau avant et MUTE ON s'affiche dans la fenêtre du panneau avant.

NOTE ON

Au bout de quelques secondes MUTE ON disparaît de la fenêtre du panneau avant.

Le témoin MUTE de la fenêtre du panneau avant disparaît de l'affichage.

Syntonisation fm/am

Il existe 2 méthodes de syntonisation : automatique et manuelle. Choisissez la méthode que vous préférez et la puissance de réception de la station.

Syntonisation automatique

La syntonisation automatique est efficace lorsque les signaux captés sont puissants et qu'il n'existe aucun brouillage.

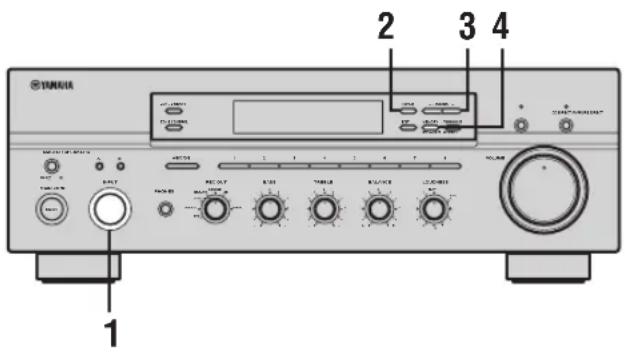

1 Tournez le sélecteur INPUT (ou appuyez sur TUNER de la télécommande) pour sélectionner la source d'entrée TUNER.

Face avant ou

Boîtier de télécommande

2 Appuyez sur FM/AM du panneau avant pour sélectionner la bande de réception (FM ou AM).

FM ou AM apparaît sur l'afficheur de la face avant.

3 Appuyez sur TUNING MODE sur la face avant de manière que le témoin AUTO de l'afficheur de la face avant s'allume.

AUTO S'allume

4 Appuyez une fois sur TUNING ◀/▷ pour commander la syntonisation automatique.

Appuyez sur ▷ pour accorder une fréquence supérieure.

Appuyez sur ◀ pour accorder une fréquence inférieure.

Remarques

• Lorsqu'une station est accordée, la fréquence de cette station apparaît sur l'afficheur de la face avant.
• Pour rechercher une autre station, appuyez une fois de plus sur TUNING /.
• Si la recherche ne s'interrompt pas sur la station voulue, du fait que ses signaux sont trop faibles, essayer la syntonisation manuelle.

Syntonisation manuelle

La syntonisation manuelle est efficace pour les stations dont le signal est trop faible.

2 Appuyez sur FM/AM du panneau avant pour sélectionner la bande de réception (FM ou AM). FM ou AM apparaît sur l'afficheur de la face avant.

3 Appuyez sur TUNING MODE sur la face avant pour faire disparaître le témoin AUTO de l'afficheur de la face avant.

4 Appuyez sur TUNING ◀/▷ pour effectuer manuellement la syntonisation sur la station désirée.

Maintenez la pression d'un doigt sur la touche pour poursuivre la recherche.

Remarques

• Lorsqu'une station est accordée, la fréquence de cette station apparaît sur l'afficheur de la face avant.
• Si vous accordez une station FM, la réception se fera automatiquement en monophonie pour que le signal soit de meilleure qualité.

Mise en mémoire automatique des fréquences

Vous pouvez employer la mise en mémoire automatique pour enregistrer les stations FM. La mise en mémoire automatique des fréquences FM permet de détecter les stations puissantes et de mettre en mémoire jusqu'à 40 d'entre elles (5 groupes de 8 fréquences, A1 à E8), dans l'ordre. Cela fait, vous pouvez syntoniser sur une quelconque de ces fréquences en indiquant simplement son numéro.

Remarques

• Les données relatives à une station enregistrée sous un numéro de présélection sont effacées au moment où de nouvelles données sont sauvegardées sous ce même numéro de présélection.
• Si le nombre des stations n'atteint pas les 40 mémoires (E8), la mise en mémoire automatique s'arrête après le balayage et la mise en mémoire de toutes les stations disponibles.
• Seules les stations FM dont le signal capté est puissant sont concernées par la mise en mémoire automatique. Si la station que vous souhaitez mettre en mémoire est trop faible, essayez la syntonisation manuelle.

1 Tournez le sélecteur INPUT (ou appuyez sur TUNER de la télécommande) pour sélectionner TUNER.

Face avant ou

Boîtier de télécommande

2 Appuyez sur fm/am du panneau avant pour sélectionner la bande de réception FM.

FM apparaît sur l'afficheur de la face avant.

3 Appuyez sur MEMORY du panneau avant pendant au moins 3 secondes.

Le groupe de stations présélectionnées et les témoins MEMORY et AUTO clignotent à l'affichage du panneau avant.

4 Appuyez une fois sur TUNING ◀/▷ pour entamer la syntonisation automatique.

Appuyez sur ▷ pour accorder les fréquences supérieures.

Appuyez sur ◀ pour accorder une fréquence inférieure.

Lorsque la mise en mémoire automatique est terminée, la dernière fréquence retenue est indiquée sur l'afficheur de la face avant.

Remarques

• Si vous n'appuyez pas sur TUNING / dans les 5 secondes quand les témoins MEMORY et AUTO clignotent, la syntonisation automatique commence à partir de la fréquence affichée en allant vers les fréquences supérieures.
• Les stations sont programmées en séquence pour les 8 stations de chaque groupe de présélection. Lorsque 8 stations sont programmées dans un groupe de présélection, les 8 stations qui suivent seront programmées en séquence dans le groupe de présélection suivant.

Mise en mémoire automatique personnalisée des fréquences

Vous pouvez spécifier un groupe de présélection et un numéro de station présélectionnée à partir duquel l'appareil mettra en mémoire les stations FM automatiquement mises en mémoire.

2 Appuyez sur a/b/c/d/e puis sur la touche correspondant au numéro d'une station présélectionnée sur le panneau avant pour sélectionner le groupe de présélection et le numéro de station présélectionnée sur lesquels sera mise en mémoire la première station reçue.

Par exemple, si vous sélectionnez C5, la première station reçue sera automatiquement mise en mémoire sur C5 et les suivantes seront mises en mémoire dans l'ordre sur C6, C7, etc.

3 Appuyez sur TUNING ◀/▷ du panneau avant pour commencer la syntonisation automatique des stations présélectionnées.

Appuyez sur ▷ pour accorder les fréquences supérieures.

Appuyez sur ◀ pour accorder une fréquence inférieure.

Lorsque la mise en mémoire automatique est terminée, la dernière fréquence retenue est indiquée sur l'afficheur de la face avant.

Remarque

La mise en mémoire automatique cesse lorsque toutes les mémoires jusqu'à E8 ont été employées.

Mise en mémoire manuelle

Vous pouvez faire une mise en mémoire manuelle des 40 stations (8 stations dans chacun des 5 groupes, A1 à E8). Cela fait, vous pouvez syntoniser sur une quelconque de ces fréquences en indiquant simplement son numéro.

1 Répétez les étapes 1 à 4 de "Syntonisation automatique" ou de "Syntonisation manuelle" pour régler sur une station.

Lorsqu'une station est accordée, la fréquence de cette station apparaît sur l'afficheur de la face avant.

2 Appuyez sur MEMORY du panneau avant.

Le témoin MEMORY clignote sur l'afficheur de la face avant pendant environ 5 secondes.

MEMORY clignote

3 Appuyez plusieurs fois de suite sur A/B/C/D/E pour sélectionner un groupe de stations présélectionnées (A à E) sur l'afficheur de la face avant.

Le groupe de stations est indiqué sur l'afficheur de la face avant.

4 Appuyez sur une des touches de numéro de station présélectionnée sur le panneau avant pour attribuer un numéro de station (1 à 8) à la fréquence que vous souhaitez mettre en mémoire.

Remarque

Cette opération doit être effectuée dans les 5 secondes pendant le clignotement du témoin MEMORY sur l'afficheur de panneau avant. Sinon la mise en mémoire manuelle s'annule automatiquement.

5 Appuyez sur MEMORY sur la face avant pour mettre la station en mémoire.

6 Répétez les opérations 1 à 5 pour les autres stations.

Remarques

- Les données relatives à une station enregistrée sous un numéro de présélection sont effacées dès lors que vous sauvegardez de nouvelles données sous ce même numéro de présélection.

- Le mode de réception (stéréo ou mono) est sauvegardé en même temps que la fréquence de la station.

Choix d'une présélection

Vous pouvez effectuer la syntonisation sur une station en choisissant simplement le numéro de la mémoire qui contient la fréquence de cette station.

1 Appuyez plusieurs fois de suite sur A/B/C/D/E de l'afficheur de la face avant (ou appuyez sur A/B/C/D/E < / > de la télécommande) pour sélectionner un groupe de stations présélectionnées (A à E).

Le groupe de stations est indiqué sur l'afficheur de la face avant.

2 Appuyez sur une des touches indiquant les numéros de stations présélectionnées sur le panneau avant (ou PRESET/CH ∧ / ∨ du boîtier de télécommande) pour sélectionner le numéro de la mémoire (1 à 8).

Le numéro de la station présélectionnée est indiqué sur l'afficheur de la face avant avec la gamme de réception et la fréquence.

Boîtier de télécommande

Échange des fréquences

Vous pouvez échanger le contenu de deux mémoires de présélection. Le procédé suivant décrit un exemple d'échange entre la station présélectionnée E1 et une autre station présélectionnée A5.

1 Répétez les étapes 1 et 2 de "Choix d'une présélection" pour sélectionner une station sur E1.

2 Appuyez sur EDIT du panneau avant.

E1 et le témoin MEMORY clignotent sur l'afficheur de la face avant.

Répétez les étapes 1 et 2 de "Choix d'une présélection" pour sélectionner une station sur A5.

A5 et le témoin MEMORY clignotent sur l'afficheur de la face avant.

MEMORY clignote

Appuyez encore une fois sur EDIT du panneau avant.

E1-A5 apparaît sur l'afficheur de la face avant pour indiquer que l'assignation des deux stations présélectionnées a été modifiée.

Réception des stations radio data system

Radio Data System est une technique de transmission de données utilisée par les stations FM d'un grand nombre de pays. Les services Radio Data System sont assurés par les stations d'un réseau.

Cet appareil peut recevoir les données Radio Data System, émises par les stations Radio Data System, qui concernent le nom de la station (PS), le type de l'émission diffusée (PTY), le message écrit (RT), l'heure (CT), les réseaux associés (EON).

Service PS (nom de la station)

Le nom de la station Radio Data System captée est affiché.

Service PTY (type de l'émission diffusée)

Il existe 15 types d'émission qui peuvent être employés par les stations Radio Data System.

NEWS Informations
AFFAIRS Émissions à thème
INFO Informations générales
SPORT Sports
EDUCATE Éducation
DRAMA Pièces radiophoniques
CULTURE Émissions culturelles
SCIENCE Émissions scientifiques
VARIED Émissions de variétés
POP M Musique populaire
ROCK M	Rock
M.O.R. M	Musique légère (écoute facile)
LIGHT M	Musique classique d’abord aisé
CLASSICS	Musique classique
OTHER M	Autres musiques

Des informations relatives à l'émission (le titre de la chanson, le nom de l'interprète, etc.), ne dépassant pas 64 caractères alphanumériques, dont certains avec tréma, sont affichées au titre du service offert par la station Radio Data System. Si des caractères du service RT ne peuvent pas être affichés, ils sont remplacés par le caractère de soulignement (_).

Service CT (heure)

L'heure est affichée et mise à jour chaque minute.

Si les données sont accidentellement absentes, la mention "CT WAIT" peut apparaître.

Reportez-vous à "Service EON" de la page 31.

Sélection du mode radio data system

Il existe 4 affichages possibles des données Radio Data System. Les témoins PS, PTY, RT et CT correspondant aux services Radio Data System offerts par la station s'éclairent sur l'afficheur de la face avant en fonction du service concerné.

1 Appuyez sur TUNER du boîtier de télécommande pour adopter le mode syntoniseur.

2 Appuyez de manière répétée sur FREQ/TEXT pour afficher les divers services Radio Data System offerts par la station d'émission captée.

Remarques

• N'appuyez pas sur FREQ/TEXT aussi longtemps qu'aucun témoin Radio Data System n'est éclairé. Vous ne pouvez pas changer d'affichage si vous appuyez trop tôt sur cette touche. Cela résulte du fait que l'appareil n'a pas encore reçu toutes les données Radio Data System transmises par la station.
• Les données Radio Data System correspondant à des services qui ne sont pas couverts par la station ne peuvent pas être sélectionnées.
• Cet appareil ne peut pas traiter les données si le signal capté n'a pas la puissance requise. En particulier, le service RT, exigeant une grande quantité de données, il se peut que ce service RT ne donne lieu à aucun affichage bien que d'autres services Radio Data System (par exemple, PS ou PTY, etc.) fournissent, eux, des indications visuelles.
• Les données Radio Data System ne sont pas toujours disponibles si la réception est médiocre. Dans un tel cas, appuyez sur TUNING MODE (AUTO/MAN'L MONO) de façon que le témoin AUTO disparaisse de l'afficheur de la face avant. Bien que cela ait pour effet de passer en mode de syntonisation manuelle, les données Radio Data System peuvent se trouver affichées au moment où vous provoquez l'affichage des données Radio Data System.
• Si la puissance du signal est atténuée par des brouillages extérieurs au cours de la réception d'une station Radio Data System, les données Radio Data System peuvent brusquement devenir indisponibles et la mention “... WAIT” apparaître sur l'afficheur de la face avant.

Après avoir choisi un type d'émission, l'appareil recherche dans les présélections celle qui correspond à une station Radio Data System diffusant ce type d'émission.

Pour effectuer cette opération au moyen du boîtier de télécommande, appuyez tout d'abord sur TUNER de manière que ce boîtier soit en mode syntoniseur.

1 Appuyez sur PTY SEEK mode du boîtier de télécommande pour régler l'appareil en mode PTY SEEK.

Le type d'émission diffusée par la station captée, ou bien “NEWS”, clignote sur l'afficheur de la face avant.

Pour quitter le mode PTY SEEK, appuyez une nouvelle fois sur PTY SEEK MODE.

2 Appuyez sur preset/ch ∧ / ∨ du boîtier de télécommande pour sélectionner le type d'émission désiré.

Le type d'émission choisi apparaît sur l'afficheur de la face avant.

3 Appuyez sur PTY SEEK START du boîtier de télécommande pour commencer la recherche au sein des stations radio data system présélectionnées.

Le type d'émission choisi clignote et le témoin PTY HOLD s'éclaire sur l'afficheur de la face avant tandis que s'effectue la recherche des stations. Pour abandonner la recherche, appuyez une nouvelle fois sur PTY SEEK START.

• L'appareil cesse la recherche lorsqu'il détecte une station émettant une émission du type recherché.
• Si la station ne vous convient pas, appuyez une nouvelle fois sur PTY SEEK START. L'appareil reprend la recherche d'une autre station diffusant le même type d'émission.

Service EON

Cette fonction utilise les données EON du réseau des stations Radio Data System. Après avoir sélectionné un type donné d'émission (NEWS, INFO, AFFAIRS ou SPORT), l'appareil recherche automatiquement, parmi les stations Radio Data System faisant partie des présélections, la station qui diffuse habituellement ce type d'émission, et bascule de la fréquence actuelle de syntonisation à la fréquence de cette station aussitôt que commence l'émission.

Pour effectuer cette opération au moyen du boîtier de télécommande, appuyez tout d'abord sur TUNER de manière que ce boîtier soit en mode syntoniseur.

Remarque

Cette fonction ne peut être utilisée que si une station Radio Data System qui offre le service EON est captée. Lorsqu'une telle station est captée, le témoin EON de l'afficheur de la face avant s'éclaire.

1 Assurez-vous que le témoin EON est bien éclairé sur l'afficheur de la face avant.

Si le témoin EON n'est pas éclairé, effectuez la syntonisation sur une autre station Radio Data System de manière que le témoin EON s'éclaire.

2 Appuyez de manière répétée sur EON du boîtier de télécommande pour sélectionner le type d'émission désiré (NEWS, INFO, affairs ou SPORT).

Le type d'émission choisi apparaît sur l'afficheur de la face avant.

Boîtier de télécommande

• Si une station Radio Data System appartenant aux présélections commence à diffuser le type d'émission choisi, l'appareil abandonne la station captée pour s'accorder sur cette autre station. (Le témoin EON clignote.)
• Lorsque l'émission concernée se termine, l'appareil revient à la précédente station (ou reçoit l'émission suivante de la même station).

Pour abandonner cette fonction

Appuyez de manière répétée sur EON jusqu'à ce qu'aucun type d'émission ne soit indiqué sur l'afficheur de la face avant.

Réglages approfondis

Modifiez le réglage initial (indiqué en caractères gras sous chaque paramètre) pour tenir compte des besoins de votre environnement d'écoute.

Réglages usine PRESET

Utilisez cette fonction pour rétablir les valeurs usine des paramètres.

Choix : CANCEL, RESET

• Sélectionnez CANCEL si vous ne souhaitez pas
• Sélectionnez RESET si vous souhaitez que les paramètres soient initialisés au moment du rétablissement des valeurs usine.

Remarques

• Ce réglage n'a aucun effet sur les paramètres du menu ADVANCED SETUP.
• Le rétablissement démarre dès que l'appareil est remis sous tension.

Télécommande REMOTE

Utiliser pour commuter le numéro d'identification de l'appareil.

Choix : ID1, ID2

• Sélectionnez ID1 pour faire fonctionner l'appareil avec un code alternatif.
• Sélectionner ID2 pour faire fonctionner l'appareil avec le code par défaut.

Remarque

Vous devez également faire les réglages sur la télécommande (reportez-vous à la page 33) et pour la télécommande Zone 2 (reportez-vous à la page 9).

Syntoniseur TU

Utilisez pour modifier l'espacement des fréquences en fonction de celui de votre région.

Choix : AM10/FM100, AM9/FM50

• Amérique du nord, centrale et du sud: AM10/FM100 (kHz) • Autres régions: AM9/FM50 (kHz)

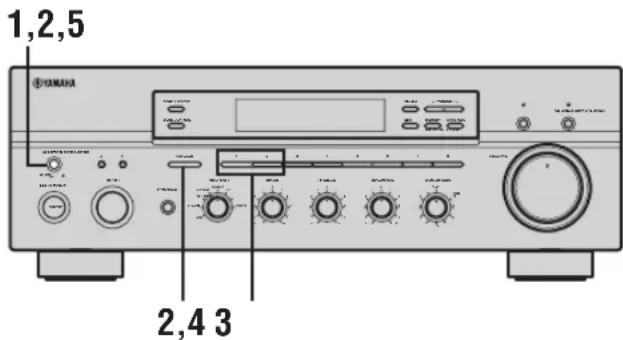

Modification des paramètres du menu advanced SETUP

Le menu ADVANCED SETUP apparaît sur l'afficheur de la face avant.

• Les sons sont coupés pendant la procédure ADVANCED SETUP.
• Pendant la procédure ADVANCED SETUP, seuls MASTER ON/OFF, A/B/C/D/E et les touches des numéros de stations présélectionnées (1 et 2) sont opérationnels sur la face avant.

Appuyez sur MASTER ON/OFF sur la face avant pour le dégager hors de la position OFF.

2 Appuyez et maintenez A/B/C/D/E de la face avant et appuyez sur MASTER ON/OFF à la position ON.

L'appareil se met en service et le menu ADVANCED SETUP apparaît sur l'afficheur de la face avant.

Tout en maintenant la pression d'un doigt, appuyez sur

Appuyez à plusieurs reprises sur les touches de numéros de stations présélectionnées (1 et 2) de la face avant pour naviguer dans le menu et sélectionner le paramètre que vous voulez régler.

Reportez-vous à la page 32 pour la liste complète des paramètres disponibles.

4 Appuyez de manière répétée sur A/B/C/D/E pour accéder aux différents paramètres.

5 Appuyez sur MASTER ON/OFF pour le dégager de la position OFF et confirmer vos réglages.

Remarque

Les réglages entrent en vigueur et se reflètent à l'occasion que l'appareil est remis sous tension.

Commutation du numéro d'identification de la télécommande

Pour sélectionner l'appareil que vous voulez utiliser, il suffit de commuter le numéro d'identification de la télécommande.

1 Appuyez et maintenez CODE SET, puis appuyez sur TUNER de la télécommande.

2 Saisissez l'un des codes à trois chiffres du tableau ci-dessous avec les touches numériques de la télécommande tout en maintenant CODE SET enfoncé.

Numéro d’identification de la télécommande* (les réglages de cette unité)	Service	Numéro de code
ID1	Sélectionnez pour faire fonctionner l’appareil avec un code alternatif.	801
ID2 (réglage par défaut)	Sélectionnez pour faire fonctionner l’appareil avec le code par défaut.	802

Lorsque vous modifiez le code d'identification de la télécommande, vous devez basculer le code d'identification de l'appareil (reportez-vous à la page 32).

Si vous utilisez plusieurs récepteurs ou amplificateurs YAMAHA qui ont le même code par défaut, il se peut que l'un de ces appareils se mettent tous en route en même temps. Dans ce cas, réglez l'appareil avec un code alternatif pour pouvoir le mettre en marche séparément.

Remarque

Changez également le numéro d'identification de la télécommande Zone 2 (reportez-vous à la page 9).

Raccordements des appareils zone 2

Cet appareil permet une configuration domotique du système audio et vidéo. Zone 2 vous permet de régler l'unité pour une reproduction simultanée de sources d'entrée séparées dans la pièce principale et dans Zone 2 (la seconde pièce). Vous pouvez également commander l'unité à partir de la deuxième pièce avec la télécommande Zone 2 qui est fournie.

Pour utiliser l'appareil en domotique, vous devez vous procurer les équipements suivants:

• Un récepteur de signaux infrarouges pour la seconde pièce.
• Un émetteur d'infrarouges pour la pièce principale. Cet émetteur transmet les signaux infrarouges de la télécommande Zone 2 vers l'élément Zone 2 de la pièce principale.
• Un amplificateur et des haut-parleurs pour la seconde pièce.
• Un écran vidéo pour la seconde pièce.

Certains modèles YAMAHA peuvent se connecter directement sur la prise REMOTE OUT à l'arrière de cette unité. Si vous possédez déjà ces appareils, vous n'avez pas besoin d'un émetteur d'infrarouges. Vous pouvez connecter jusqu'à six éléments YAMAHA comme indiqué ci-dessous.

Configuration et connexions en domotique.

L'illustration qui suit donne un exemple de configuration et de connexions en domotique.

Il existe plusieurs façons de connecter et utiliser cet appareil avec une configuration domotique, aussi nous vous recommandons de vous adresser à votre revendeur YAMAHA ou à un service après-vente agréé qui vous conseillera sur les connexions Zone 2 les mieux adaptées à vos besoins.

Remarque

Si vous voulez régler le volume Zone 2 pour l'amplificateur de la seconde pièce, nous vous recommandons de régler le volume Zone 2 sur -16 dB environ.

Commandes zone 2

Utilisez la télécommande Zone 2 fournie pour commander la source d'entrée ou régler le volume de Zone 2 indépendamment des conditions d'écoute de la pièce principale.

Pour mettre Zone 2 sous tension, appuyez sur POWER de la télécommande Zone 2 (ou ZONE 2 ON/OFF sur le panneau avant).

Zone 2 boîtier de télécommande ou

Face avant

2 Appuyez sur un des sélecteurs d'entrée de la télécommande ZONE 2 pour sélectionner la source d'entrée de Zone 2.

Vous pouvez également contrôler la source d'entrée à partir des touches de commande du panneau avant.

Appuyez sur ZONE CONTROL du panneau avant et tournez le sélecteur INPUT du panneau avant sur la source d'entrée désirée pour Zone 2.

Appuyez sur VOLUME +/- du boîtier de télécommande Zone 2 pour ajuster le son de Zone 2.

Vous pouvez couper le son d'entrée de Zone 2. Pour cela, appuyez sur MUTE de la télécommande ZONE 2. Appuyez une nouvelle fois sur cette touche pour rétablir la sortie audio au niveau initial.

Commande de cet appareil

Les touches de la zone ombrée ci-dessous peuvent être utilisées pour commander cette unité.

Les touches à l'intérieur des lignes en pointillé servent à commander cet appareil dans n'importe quel mode (POWER, STANDBY, SLEEP, les sélecteurs d'entrée, VOLUME +/- et MUTE).

Commande des autres appareils

Les touches de la zone ombrée ci-dessous peuvent être utilisées pour commander les éléments audio et vidéo de YAMAHA ou des autres fabricants. Chaque touche joue un rôle différent en fonction de l'appareil sélectionné. Sélectionnez l'appareil à régler en appuyant sur une des touches de sélection d'entrée. Le nom de l'élément sélectionné apparaît sur l'afficheur de la face avant.

Vous pouvez utiliser la touche pour commander les autres éléments, qu'ils soient connectés ou non à cet appareil.

Commande des autres appareils

En plus de cet appareil, vous pouvez aussi commander d'autres éléments audio et vidéo de YAMAHA ou d'autres fabricants avec la télécommande fournie à cet effet. Pour commander les autres éléments, vous devez régler les codes de télécommande qui conviennent.

	Lecteur de DVD Magnétoscope		Télévision numérique/ Câble de télévision	Télévision Lecteur de CD		Lecteur de cassette	Magnétophone MD	Syntoniseur
1AV POWER	Alimentation *1	Alimentation *1	Alimentation *1	Alimentation magnétoscope à cassette	Alimentation *1	Alimentation *1	Alimentation *1	Alimentation *1
2TV POWER	Alimentation téléviseur	Alimentation téléviseur	Alimentation téléviseur	Alimentation *1	Alimentation téléviseur	Alimentation téléviseur	Alimentation téléviseur	Alimentation téléviseur
3◀◀	Recherche vers le début du support	Recherche vers le début du support	Recherche magnétoscope à cassette arrière	Recherche magnétoscope à cassette arrière	Recherche vers le début du support	Recherche vers le début du support	Recherche vers le début du support	PTY SEEK MODE *2
▷▷	Recherche vers la fin du support	Recherche vers la fin du support	Recherche magnétoscope à cassette avant	Recherche magnétoscope à cassette avant	Recherche vers la fin du support	Recherche vers la fin du support	Recherche vers la fin du support	PTY SEEK START *2
◀◀	Saut vers le début du support				Saut vers le début du support	Direction A	Saut vers le début du support	FREQ/TEXT *2
▶▶	Saut vers la fin du support				Saut vers la fin du support	Direction B	Saut vers la fin du support	EON *2
REC/DISC SKIP	Saut de disque	Enregistrement	Enregistrement magnétoscope	Enregistrement magnétoscope	Saut de disque	Enregistrement	Enregistrement
□	Arrêt	Arrêt	Arrêt magnétoscope	Arrêt magnétoscope	Arrêt	Arrêt	Arrêt
□□	Pausc	Pausc	Pausc magnétoscope	Pausc magnétoscope	Pausc	Lcteur A/B	Pausc
▷	Lecture	Lecture	Lecture magnétoscope	Lecture magnétoscope	Lecture	Lecture	Lecture
4TV VOL +	Volume télévision +	Volume télévision +	Volume télévision +	Volume +	Volume télévision +	Volume télévision +	Volume télévision +	Volume télévision +
TV VOL -	Volume télévision -	Volume télévision -	Volume télévision -	Volume -	Volume télévision -	Volume télévision -	Volume télévision -	Volume télévision -
5TV CH +	Chaînes télévision +	Chaînes +	Chaînes +	Chaînes +	Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévision + Chaînes télévisour	Volume télévision +	Volume télévision +	Volume télévision +
TV CH -	Chaînes télévision -	Chaînes -	Chaînes -	Chaînes -	Chaînes télévision -	Chaînes télévision -	Chaînes télévision -	Chaînes télévision -
6TV MUTE	Silence téléviseur	Silence téléviseur	Silence téléviseur	Silence	Silence téléviseur	Silence téléviseur	Silence téléviseur	Silence téléviseur
7TITLE	Titre	Titre	Titre	Titre				Bande
8ENTER	Entrée menu		Sélection menu	Sélection menu
PRESET/CH ∧	Haut du menu		Haut du menu	Haut du menu				Présélection vers le haut (1 à 8)
PRESET/CH ∨	Bas du menu		Bas du menu	Bas du menu				Présélection vers le bas (1 à 8)
A/B/C/D/E <	Gauche du menu		Gauche du menu	Gauche du menu				Présélection vers le bas (A à E)
A/B/C/D/E >	Droite du menu		Droite du menu	Droite du menu				Présélection vers le haut (A à E)
9RETURN	Rctour	Rctour	Rctour	Rctour
10TV INPUT	Entrée téléviseur	Entrée téléviseur	Entrée téléviseur	Entrée	Entrée téléviseur	Entrée téléviseur	Entrée téléviseur	Entrée téléviseur
111-9, 0, +10	Touches numériques	Touches numériques	Touches numériques	Touches numériques	Touches numériques		Touches numériques	Présélection de station (1-8)
12ENT.		Validation	Valider/rappeler	Valider/touche numérique			Index
13MENU	Menu		Menu	Menu
14DISPLAY	Affichage		Affichage	Affichage	Affichage		Affichage

*1 Cette touche n'est valide que si le boîtier de télécommande d'origine de l'appareil possède une touche POWER. *2 Ces touches ne sont valides que sur le modèle pour l'Europe.

Enregistrement des codes de commande

Vous pouvez commander d'autres appareils en enregistrant le code de commande qui convient à chacun. Les codes peuvent être définis pour chaque zone d'entrée. La liste des codes disponibles est fournie à la fin de ce mode d'emploi sous la rubrique "LISTE DES CODES DE TELECOMMANDE".

Le tableau suivant indique les catégories d'éléments par défaut (librairie) et le code de télécommande de chaque source d'entrée.

Valeurs par défaut des codes de commande

Source	Catégorie d'appareil (librairie)	Fabricant	Code YAMAHA par défaut
CD CD Y	AMAHA 199
MD/TAPE CASSETTE YAMAHA 499
DVD DVD	YAMAHA 699
DTV/CBL* —	—	—
VCR —	—	—
PHONO	—	—	—
☆☆	—	—	—

La touche DTV/CBL ne peut accepter que des codes de télécommande du téléviseur. Vous pouvez toutefois régler les autres codes de télécommande sur n'importe quel sélecteur d'entrée, sauf DTV/CBL.

Remarque

Il se peut que vous ne soyez pas en mesure de commander les autres appareils YAMAHA bien que le code de télécommande YAMAHA initial figure dans la liste ci-dessus. Dans ce cas, essayez de régler avec un autre code de télécommande YAMAHA.

1. Appuyez et maintenez CODE SET sur la télécommande et appuyez ensuite sur un sélecteur d'entrée de la télécommande pour sélectionner la source d'entrée que vous désirez régler.

Vous devez maintenir la pression d'un doigt sur la touche CODE SET tout au long de cette opération.

2 Saisissez l'un des codes à trois chiffres pour la source d'entrée sélectionnée. Tapez le code avec les touches numériques de la télécommande tout en maintenant CODE SET enfoncé.

Si le réglage est réussi, “PRESET OK” s'affiche ; cependant, s'il n'est pas réussi, “PRESET NG” s'affiche sur le panneau avant.

Pour rétablir le code, saisissez le code par défaut de chaque source d'entrée qui est répertorié dans le tableau des réglages par défaut des codes de télécommande.

Remarques

• Si plusieurs codes sont prévus par le fabricant de l'appareil, essayez le réglage de chaque code l'un après l'autre pour déterminer celui qui convient.
• Vous ne pouvez attribuer qu'un seul code de commande à chaque touche de sélection d'entrée.

GUIDE de dépannage

Reportez-vous au tableau suivant si l'appareil ne fonctionne pas comme il devrait. Si l'anomalie constatée n'est pas mentionnée, ou encore si les actions correctives suggérées sont sans effet, mettez l'appareil en veille, débranchez la fiche du cordon d'alimentation et prenez contact avec le revendeur ou le service après-vente de YAMAHA.

■Généralités

Anomalies Causes	possibles Actions correctives		Reportez-vous à la page
Cet appareil ne s'allume pas.	La fiche du cordon d'alimentation n'est pas convenablement branchée, ou pas branchée du tou.	Branchez soigneusement la fiche du cordon d'alimentation.	—
	Le réglage de l'impédance est incorrect. Réglez l'impédance pour la valeur correspondant aux enceintes.		15
	Le circuit de protection a été actionné du fait de la présence d'un court-circuit, etc.	Assurez-vous que les câbles d'enceintes ne sont pas en contact entre eux, puis mettez à nouveau cet appareil en service.	11
	Le sélecteur IMPEDANCE SELECTOR à l'arrière de l'appareil n'est pas réglé sur un côté ou l'autre.	Réglez le sélecteur IMPEDANCE SELECTOR sur un côté ou l'autre quand l'appareil est hors tension.	15
	L'appareil a été soumis à une secousse électrique puissante (provoquée par exemple par un orage ou une décharge d'électricité statique).	Mettez l'appareil en veille, débranchez le cordon d'alimentation puis rebranchez-le environ 30 secondes plus tard et utilisez l'appareil comme à l'accoutumée.	—
Absence de son Les raccordements des câbles d'entrée ou de sortie ne sont pas corrects.		Raccordez les câbles comme il convient. Si l'anomalie persiste, il se peut que les câbles soient défectueux.	12
		Aucune source convenable n'a été sélectionnée.	Sélectionnez la source souhaitée avec le sélecteur INPUT sur la face avant (ou avec une des touches de sélection d'entrée sur le boîtier de télécommande).
		Les sélecteurs SPEAKERS A/B ne sont pas réglés correctement.	Mettre sous tension le SPEAKERS A ou SPEAKERS B correspondant.
		Les raccordements des enceintes sont défectueux.	Corrigez les raccordements.
Les sons disparaissent brusquement.	Le circuit de protection a été actionné du fait de la présence d'un court-circuit, etc.	Assurez-vous que le réglage de IMPEDANCE SELECTOR est correct.	15
		Assurez-vous que les câbles d'enceintes ne sont pas en contact entre eux, puis mettez à nouveau cet appareil en service.	11
Seule l'enceinte de gauche ou de droite émet des sons.	Les raccordements des câbles sont incorrects.	Raccordez les câbles comme il convient. Si l'anomalie persiste, il se peut que les câbles soient défectueux.	11, 12
	Mauvais réglage de la commande BALANCE. Réglez la commande BALANCE sur la position appropriée.		19
Basses insuffisantes et absence d'ambiance.	Les fils + et - sont inversés sur l'amplificateur ou les enceintes.	Raccordez les fils d'enceintes en respectant la phase + et -.	11
Un “ronflement” se fait entendre.	Les raccordements des câbles sont incorrects.	Branchez à fond les fiches audio. Si l'anomalie persiste, il se peut que les câbles soient défectueux.	12
	Pas de connexion du tourne-disque à la borne GND.	Effectuez une liaison à GND entre le tourne-disque et cet appareil.	12
Le volume est trop faible pendant l'écoute d'un microsillon.	Le microsillon est lu sur un tourne-disque équipé d'une cartouche MC.	Le tourne-disque doit être raccordé à cet appareil par l'amplificateur de tête MC.	—
Le niveau de sortie ne peut pas être augmenté, ou encore les sons sont déformés.	L'appareil relié aux prises MD/TAPE OUT de cet appareil n'est pas en service.	Mettez cet appareil en service.	—

GUIDE DE DÉPANNAGE

Le son est de moins bonne qualité lorsque vous écoutez avec un casque raccordé au lecteur CD ou à la platine à cassette raccordé à cet appareil.	Cet appareil est hors tension ou bien en veille.	Mettez l'appareil sous tension.	16
Le niveau sonore est faible.	La commande LOUDNESS fonctionne. Réglez la commande LOUDNESS sur la position FLAT.		19
La source d'entrée ne peut pas être changée bien que vous tourniez le sélecteur INPUT.	La touche CD DIRECT AMP est activée. Désactivez la touche CD DIRECT AMP.		19
L'emploi des commandes BASS, TREBLE, BALANCE et LOUDNESS n'agit pas sur la qualité du son.	La touche CD DIRECT AMP ou PURE DIRECT est activée.	Pour utiliser ces commandes il faut désactiver la touche CD DIRECT AMP ou la touche PURE DIRECT.	19

■Syntoniseur

Anomalies Causes possibles Actions correctives				Reportez-vous à la page
FM	La réception FM en stéréophonie est parasitée.	Les caractéristiques des émissions FM stéréophoniques captées provoquent ce type d'anomalie quand l'émetteur est trop éloigné, ou encore si le niveau d'entrée sur l'antenne est médiocre.	Vérifiez les raccordements de l'antenne.Tentez d'utiliser une antenne FM directionnelle de bonne qualité.	13
			Essayez d'effectuer une syntonisation manuelle.	24
	La réception FM est mauvaise, même avec une antenne de bonne qualité.	L'appareil est soumis aux effets de trajets multiples.	Tentez de changer la position de l'antenne pour supprimer les trajets multiples.	—
	Il n'est pas possible d'effectuer la syntonisation automatique sur la station désirée.	La puissance captée est trop faible. Tentez d'utiliser une antenne FM directionnelle de bonne qualité.	13
			Essayez d'effectuer une syntonisation manuelle.	24
	La syntonisation sur les fréquences précédemment mises en mémoire est devenue impossible.	Cet appareil a été hors tension pendant une longue période.	Reprenez la mise en mémoire des fréquences des stations.	25
AM	Il n'est pas possible d'effectuer la syntonisation automatique sur la station désirée.	Le signal capté est trop faible, ou les raccordements de l'antenne sont défectueux.	Resserrez les raccordements de l'antenne cadre AM et orientez-la pour que la réception soit aussi bonne que possible.	—
			Essayez d'effectuer une syntonisation manuelle.	24
	Des craquements et des sifflements sont produits en permanence.	Ces bruits sont dus à des éclairs, des lampes fluorescentes, des moteurs électriques, des thermostats ou à d'autres apparecils de même nature.	Utilisez une antenne extérieure et une tresse de masse.Cela peut améliorer les choses mais il est souvent difficile de supprimer tous les bruits.	—
	Vous entendez des bruits sourds et des couinements.	Un téléviscur est utilisé à proximité. Éloignez l'appareil du téléviscur.	—

■Boîtier de télécommande

Anomalies Causes possibles Actions correctives		Reportez-vous à la page
Le boîtier de télécommande ne fonctionne pas ou n'agit pas convenablement.	La portée et l'angle sont incorrects. Le rayon d'action du boîtier de télécommande est de 6 m maximum et 30 degrés maximum hors-axe par rapport au panneau avant.	10
	Le lumière directe du soleil ou d'un éclairage (lampe fluorescente à convertisseur, etc.) frappe le capteur de télécommande de cet appareil.	—
	Les piles sont usagées. Remplacez les piles.
	Le numéro d'identification de la télécommande ne correspond pas à celui de l'appareil.	Changer le numéro d'identification de la télécommande ou celui de l'appareil.
	Le code de commande n'a pas été correctement enregistré.	Essayez de régler un autre code du fabricant en utilisant “LISTE DES CODES DE TELECOMMANDE” en fin de manuel.
	Même si le code a été bien choisi et bien enregistré, il se peut que l'appareil concerné ne réponde pas aux ordres du boîtier de télécommande.	Utilisez la télécommande fournie avec les éléments.

Section AUDIO

- Puissance de sortie minimum efficace (8 Ω, 20 Hz à 20 kHz, 0,019% DHT).... 100 W + 100 W (6 Ω, 20 Hz à 20 kHz, 0,03% DHT).... 120 W + 120 W

- Puissance dynamique (IHF) (8/6/4/2 Ω) 140/170/220/290 W

- Puissance de sortie maximale [Modèle pour l'Europe seulement] (1 kHz, 0,7% DHT, 4 Ω).... 160 W

- Puissance de sortie selon CEI [Modèle pour l'Europe seulement] (1 kHz, 0,019% DHT, 8 Ω).... 115 W

• Largeur de bande passante (0,03% DHT, 50 W, 8 Ω)....10 Hz à 50 kHz

- Coefficient d'amortissement (SPEAKERS A) 20 Hz à 20 kHz, 8 Ω....240 ou plus

- Puissance de sortie maximale (EIAJ) [Modèle pour l'Asie et modèle standard] (1 kHz, 10% DHT, 8/6 Ω).... 145/170 W

- Signal d'entrée maximal PHONO (1 kHz, 0,019% DHT).... 70 mV ou plus CD, etc. (1 kHz, 0,019% DHT).... 2,2 V ou plus

- Réponse en fréquence CD, etc. (20 Hz à 20 kHz).... 0 ± 0,5 dB CD DIRECT AMP ON (10 Hz à 100 kHz).... 0 ± 1,0 dB

- Écart d'égalisation RIAA PHONO.... ± 0,5 dB

- Distorsion harmonique totale PHONO à OUT (REC) (20 Hz à 20 kHz, 3 V).... 0,008% ou moins CD, etc. à SP OUT (20 Hz à 20 kHz, 50 W, 8 Ω).... 0,012% ou moins

- Rapport signal/bruit (Réseau IIIF-A) PHONO (entrée 5 mV court-circuitée).....87 dB ou plus CD DIRECT AMP (entrée 200 mV court-circuitée).....110 dB ou plus

- Bruit résiduel (Réseau IHF-A) CD DIRECT AMP ON.... 30 μV PURE DIRECT ON.... 110 μV

- Erreur d'uniformité en gain (0 à -60 dB)...... 2 dB ou moins

- Sensibilité et impédance d'entrée PHONO.... 3,0 mV/47 kΩ CD, etc..... 200 mV/47 kΩ MAIN IN.... 1 V/30 kΩ

- Niveau et impédance de sortie OUT (REC) 200 mV/1,2 kΩ ou moins PRE OUT 1 V/1,2 kΩ SUB WOOFER OUTPUT 4 V/1,2 kΩ ZONE 2 OUT 1 V/1,2 kΩ

- Sortie/Impédance au casque (Entrée 1 kHz, 200 mV, 8 Ω, 0,015% DHT) CD, etc. 0,47 V/470 Ω

- Séparation de canaux CD, etc. (5,1 kΩ entrée court-circuitée, 1/10 kHz)..... 65/50 dB ou plus

- Caractéristiques du contrôle du son BASS Renforcement/Coupure (20 Hz).... ±10 dB Fréquence de transition.... 350 Hz TREBLE Renforcement/Coupure (20 kHz).... ±10 dB Fréquence de transition.... 3,5 kHz

- Commande d'intensité sonore en continu Atténuation (1 kHz).... -30 dB

Section vidéo

- Type du signal vidéo [Modèles pour les États-Unis, le Canada et modèle standard]...... NTSC [Autres modèles]...... PAL

- Rapport signal/bruit 50 dB ou plus

- Réponse en fréquence (MONITOR OUT) Composite... 5 Hz à 10 MHz, -3 dB

Section FM

• Gamme de syntonisation [Modèles pour le Canada et les États-Unis] 87,5 à 107,9 MHz [Modèle pour l'Asie et modèle standard] 87,5/87,50 à 107,9/108,00 MHz [Autres modèles] 87,50 à 108,00 MHz

- Sensibilité utile (IHF) 1,0 μV (11,2 dBf)

- Rapport signal/bruit (IHF) Mono/Stéréo 76 dB/70 dB

• Distorsion harmonique (1 kHz) Mono/Stéréo 0,2%/0,3%

- Séparation stéréo (1 kHz) 45 dB

- Réponse en fréquence : 20 Hz à 15 kHz, +0,5/ -2 dB

- Gamme de syntonisation [Modèles pour le Canada et les États-Unis].... 530 à 1710 kHz [Modèle pour l'Asie et modèle standard].... 530/531 à 1710/1611 kHz [Autres modèles].... 531 à 1611 kHz

- Sensibilité utile 300 μV/m

Généralités

- Alimentation [Modèles pour les États-Unis et le Canada]..... CA 120 V, 60 Hz [Modèle pour l'Asie]..... CA 220/230–240 V, 50/60 Hz [Modèle standard]..... CA 110/120/220/230–240 V, 50/60 Hz [Modèle pour l'Australie]..... CA 240 V, 50 Hz [Modèle pour l'Europe]..... CA 230 V, 50 Hz

- Consommation [Modèles pour les États-Unis et le Canada].... 260 W, 360 VA [Autres modèles].... 260 W

- Consommation en veille 0,1 W

- Consommation électrique maximale [Modèle standard seulement] (6 Ω, 1 kHz, 10% DHT) 650 W

- Prises secteur [Modèle pour l'Australie].... 1 (total 100 W maximum) [Modèle standard].... 2 (total 50 W maximum) [Autres modèles].... 2 (total 100 W maximum)

- Dimensions (L x H x P).... 435 x 151 x 389 mm

- Poids 10,9 kg

Les spécifications peuvent être modifiées sans avis préalable.
