MagicTouch MT200 - Télécommande WAECO - Notice d'utilisation et mode d'emploi gratuit

Marque	Waeco
Modèle	MagicTouch MT200
Type de produit	Télécommande radio pour verrouillage centralisé
Unité de commande - Dimensions (L x l x H)	86 x 74 x 24 mm
Émetteur manuel - Dimensions (L x l x H)	54 x 39 x 12 mm
Unité de commande - Tension de service	9 – 15 V DC
Unité de commande - Intensité absorbée au repos	env. 3 mA (sans LED) / env. 8 mA (avec LED)
Émetteur manuel - Type de piles	CR2032, 3 V
Émetteur manuel - Fréquence d'émission	433,92 MHz
Portée	10 m – 20 m
Température de fonctionnement - Unité de commande	-40 °C à +85 °C
Température de fonctionnement - Émetteur manuel	-20 °C à +60 °C
Nombre maximal d'émetteurs	10
Fonctions principales	Ouverture et fermeture du verrouillage centralisé, code changeant, apprentissage des émetteurs
Entretien et nettoyage	N'utiliser aucun objet coupant ou dur ; nettoyer avec un chiffon doux
Sécurité	Débrancher la borne négative de la batterie avant toute intervention électrique
Contenu de la livraison	Unité de commande, 1 émetteur manuel, câble adaptateur, matériel de fixation
Certifications	CE, R&TTE

FOIRE AUX QUESTIONS - MagicTouch MT200 WAECO

Comment remplacer la pile de l'émetteur manuel ?

Utilisez une pile CR2032 (3 V). Ouvrez le boîtier de l'émetteur manuel, remplacez la pile en respectant la polarité, puis refermez.

Quelle est la portée de la télécommande ?

La portée peut aller jusqu'à 20 m selon l'emplacement de l'unité de commande et les interférences environnantes.

Comment appairer un nouvel émetteur manuel ?

Mettez le contact, appuyez sur la touche SET d'un émetteur déjà connecté, coupez le contact, puis relâchez SET. Les feux de détresse clignotent 10 fois puis restent allumés. Ensuite, appuyez sur SET de chaque émetteur à apprendre.

Combien d'émetteurs peuvent être utilisés simultanément ?

Jusqu'à 10 émetteurs manuels peuvent être enregistrés.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez la pile de l'émetteur. Si le problème persiste, essayez d'appuyer 1 à 3 fois sur la touche (code changeant). Si rien ne change, réapprenez tous les émetteurs.

Comment nettoyer la télécommande ?

N'utilisez jamais d'objets coupants ou de solvants. Nettoyez avec un chiffon doux et sec.

La télécommande est-elle compatible avec tous les véhicules ?

Elle complète le verrouillage centralisé existant. Une fiche supplémentaire liste les types de véhicules compatibles.

Quelle est la tension d'alimentation de l'unité de commande ?

L'unité de commande fonctionne en 9 – 15 V DC.

Puis-je installer la télécommande moi-même ?

Si vos connaissances techniques sont insuffisantes, faites appel à un spécialiste. Respectez les consignes de sécurité (débrancher la batterie).

Que faire si les feux de détresse ne confirment pas les actions ?

Vérifiez le branchement de l'unité de commande et que le contact est coupé. Si le problème persiste, testez les émetteurs ou réapprenez-les.

MODE D'EMPLOI MagicTouch MT200 WAECO

17 Radiotélécommande

Instructions de montage et de service

Demandez d'autres informations relatives à la large gamme de produits de la maison Dometic WAECO. Commandez tout simplement notre catalogue gratuitement et sans engagement à l'adresse internet suivante : www.dometic-waeco.com

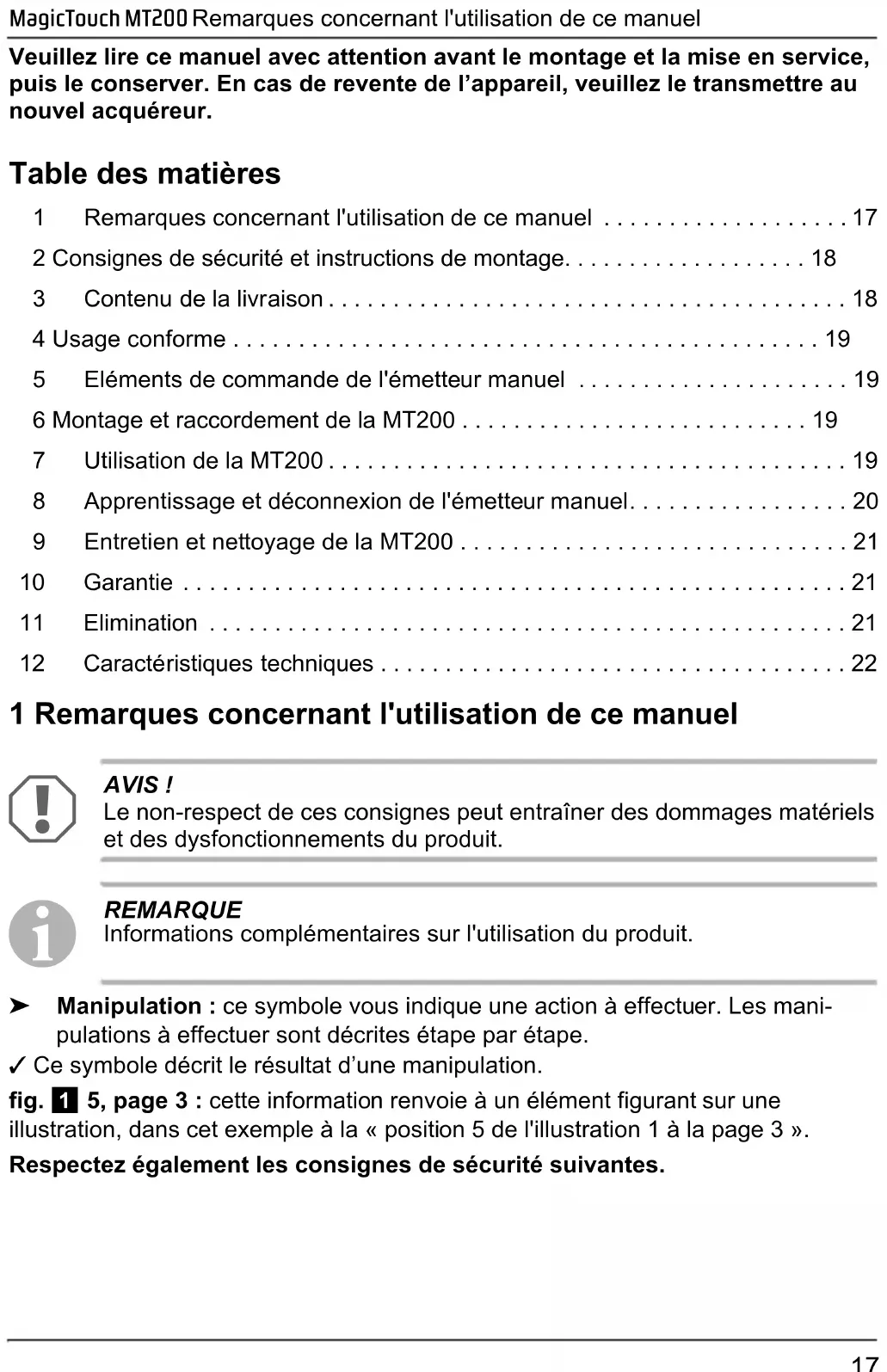

Veuillez lire ce manuel avec attention avant le montage et la mise en service, puis le conserver. En cas de revente de l'appareil, veuillez le transmettre au nouvel acquéreur.

Table des matières

1 Remarques concernant l'utilisation de ce manuel..... 17 2 Consignes de sécurité et instructions de montage....18 3 Contenu de la livraison....18 4 Usage conforme.... 19 5 Eléments de commande de l'émetteur manuel..... 19 6 Montage et raccordement de la MT200..... 19 7 Utilisation de la MT200....19 8 Apprentissage et déconnexion de l'émetteur manuel....20 9 Entretien et nettoyage de la MT200....21 10 Garantie....21 11 Élimination....21 12 Caractéristiques techniques..... 22

1 Remarques concernant l'utilisation de ce manuel

Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.

Remarque

Informations complémentaires sur l'utilisation du produit.

Manipulation : ce symbole vous indique une action à effectuer. Les manipulations à effectuer sont décrites étape par étape. √ Ce symbole décrit le résultat d'une manipulation.

fig. 1 5, page 3 : cette information renvoie à un élément figurant sur une illustration, dans cet exemple à la « position 5 de l'illustration 1 à la page 3 ».

Respectez également les consignes de sécurité suivantes.

Respectez les consignes de sécurité et autres prescriptions imposées par le fabricant du véhicule et par les professionnels de l'automobile !

Le fabricant décline toute responsabilité en cas de dommages causés par :

● des défauts de montage ou de raccordement ● des influences mécaniques et des surtensions ayant endommagé le matériel ● des modifications apportées au produit sans autorisation explicite de la part du fabricant ● une utilisation différente de celle décrite dans la notice

Tenez compte des remarques suivantes :

- Débranchez toujours la borne négative avant de procéder à des travaux sur les éléments électriques du véhicule afin d'éviter tout risque de court-circuit.

Lorsque vous débranchez le pôle négatif de la batterie, les mémoires volatiles de l'électronique de confort perdent toutes les données enregistrées.

- Selon l'équipement du véhicule, vous devez régler à nouveau les données suivantes :

• Code de l'autoradio
• Pendule du véhicule
• Minuterie
• Ordinateur de bord
• Position des sièges

Les consignes de réglage se trouvent dans le manuel d'utilisation correspondant.

- Respectez toujours les consignes de sécurité du fabricant du véhicule. Certains travaux (par ex. au niveau des systèmes de rétention, AIRBAG, etc.) doivent être effectués uniquement par un personnel spécialisé ayant reçu une formation correspondante.

Quantité désignation n° d'article

1 Unité de commande sur demande 1 Émetteur manuel 9101300008 1 Câble adaptateur unité de commande sur demande - Matériel de fixation

4 Usage conforme

La télécommande radio MagicTouch MT200 complète le verrouillage centralisé de votre véhicule. L'émetteur manuel vous permet d'ouvrir et de fermer les portières de votre véhicule.

Dans la fiche supplémentaire, vous trouverez une liste des types de véhicules dans lesquels la télécommande radio peut être utilisée.

5 Éléments de commande de l'émetteur manuel

L'émetteur manuel dispose des commandes suivantes :

fig. 1, page 4	Désignation	Fonctionnement
1 Touche « Fermer » Fermeture du véhicule
2	Touche « SET »	Apprentissage des émetteurs manuels
3 Touche « Ouvrir » Ouverture du véhicule
4	DEL de contrôle (bleue)	S'allume à chaque appui sur la touche

Remarque

• Si vos connaissances techniques en matière d'installation et de raccordement d'éléments dans un véhicule sont insuffisantes, nous vous recommandons de faire installer la télécommande radio par un spécialiste.
• Pour les câbles d'une section maximale de 1 mm ², utilisez les connecteurs à lames rouges. Pour les câbles de section comprise entre 1,5 et 2,5 mm ², utilisez les connecteurs à lames bleus.
• Pour savoir comment monter et raccorder la MT200 dans votre véhicule, veuillez consulter les instructions spécifiques au véhicule figurant sur la fiche supplémentaire.

7.1 Utilisation de la télécommande

Veillez à respecter les remarques suivantes lors de l'utilisation de MagicTouch :

• Une liaison radio sans interférence entre l'émetteur manuel et l'unité de commande est nécessaire afin d'assurer le bon fonctionnement de la télécommande.
• Selon la situation de montage de l'unité de commande et la puissance des sources d'interférences à proximité, la portée peut aller jusqu'à 20 m.

- À chaque actionnement, l'émetteur manuel émet un nouveau code (code changeant). Il peut donc arriver que l'unité de commande ne reconnaisse pas tout de suite l'émetteur manuel si vous actionnez trop souvent l'émetteur, sans que l'unité de commande ne reçoive le signal de l'émetteur. Actionnez alors l'émetteur manuel une à trois fois ; l'unité de commande reconnaît l'émetteur manuel au plus tard la troisième fois.

Fermeture du verrouillage centralisé

Appuyez sur la touche « Fermer » sur l'émetteur manuel. √ Si le contact est éteint, les feux de détresse s'allument une fois pour confirmation.

Ouverture du verrouillage centralisé

Appuyez sur la touche « Ouvrir » sur l'émetteur manuel. Si le contact est éteint, les feux de détresse s'allument deux fois pour confirmation.

8 Apprentissage et déconnexion de l'émetteur manuel

MagicTouch peut être utilisée avec 10 émetteurs manuels. Lorsqu'un nouvel émetteur manuel doit être soumis à un apprentissage, tous les autres émetteurs manuels doivent être à nouveau enregistrés.

Procédez de la manière suivante pour effectuer l'apprentissage d'un nouvel émetteur manuel :

Passage en mode d'apprentissage

▶ Ouvrez le véhicule avec un émetteur manuel. ▶ Asseyez-vous dans le véhicule et laissez la porte ouverte. ▶ Mettez le contact. Appuyez sur la touche « SET » d'un émetteur manuel déjà connecté et maintenez-la enfoncée. ▶ Coupez le contact. ▶ Relâchez la touche. Les feux de détresse clignotent 10 fois, puis s'allument en continu. √ Le système est en mode d'apprentissage.

Remarque

Si vous n'appuyez sur aucune touche dans un intervalle de 10 s, vous quittez le mode d'apprentissage.

Apprentissage des émetteurs manuels

Soumettez tous les émetteurs manuels que vous souhaitez utiliser à un apprentissage dans cette phase d'apprentissage. Cela vaut également pour les émetteurs manuels que vous avez déjà utilisés jusqu'ici !

Appuyez sur la touche « SET » sur l'émetteur manuel.

Les feux de détresse s'éteignent et la valeur est enregistrée. √ Lorsque les feux de détresse sont à nouveau allumés en continu au bout de 2 s, l'apprentissage de l'émetteur manuel est terminé et vous pouvez commencer l'apprentissage de l'émetteur suivant.

Remarque

Ne quittez le mode d'apprentissage qu'une fois que tous les émetteurs que vous souhaitez utiliser ont été soumis à un apprentissage. Les émetteurs manuels qui n'ont pas été soumis à un apprentissage dans cette phase d'apprentissage sont automatiquement déconnectés du système. Ils ne pourront être utilisés qu'une fois qu'ils auront été soumis à un apprentissage.

Sortie du mode d'apprentissage

▶ Mettez le contact.

Test des émetteurs manuels

▶ Testez les émetteurs manuels.

Quand un émetteur manuel ne fonctionne pas, tous les émetteurs doivent à nouveau être soumis à un apprentissage.

9 Entretien et nettoyage de la MT200

N'utilisez aucun objet coupant ou dur pour le nettoyage. Ceci pourrait endommager des composants.

10 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.

Pour toute réparation ou autre prestation de garantie, veuillez joindre à l'appareil les documents suivants :

• composants défectueux,
• une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.

11 Élimination

Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

Protégez l'environnement !

Les piles et les batteries usagées ne sont pas des déchets ménagers. Rapportez les piles défectueuses ou les batteries usagées à votre revendeur ou à un centre de collecte.

Unité de commande

Tension de service : 9 – 15 V DC
Intensité absorbée au repos sans LED :	env. 3 mA
Intensité absorbée au repos avec LED :	env. 8 mA
Température de fonctionnement : -40 °C à +85 °C
Dimensions (l x L x h) : 86 x 74 x 24 mm

Émetteur manuel

Fréquence d'émission : 433,92 MHz
Portée : 10 m – 20 m
Type de piles : CR2032, 3 V
Température de fonctionnement : -20 °C à +60 °C
Dimensions (l x L x h) : 54 x 39 x 12 mm

Spécifications sous réserve de modifications dues à la réglementation, à l'évolution technique des produits et aux possibilités de livraison.

Certifications

Cet appareil possède les certifications CE et R&TTE.

Autorisé dans les États membres de l'UE
