Varumärke	Waeco
Modell	MagicTouch MT200
Produkttyp	Radiokontroll för centrallås
Styrenhet - Mått (L x B x H)	86 x 74 x 24 mm
Manuell sändare - Mått (L x B x H)	54 x 39 x 12 mm
Styrenhet - Driftspänning	9 – 15 V DC
Styrenhet - Viloström	ca 3 mA (utan LED) / ca 8 mA (med LED)
Manuell sändare - Batterityp	CR2032, 3 V
Manuell sändare - Sändningsfrekvens	433,92 MHz
Räckvidd	10 m – 20 m
Driftstemperatur - Styrenhet	-40 °C till +85 °C
Driftstemperatur - Manuell sändare	-20 °C till +60 °C
Maximalt antal sändare	10
Huvudfunktioner	Öppning och stängning av centrallås, rullande kod, inlärning av sändare
Underhåll och rengöring	Använd inga vassa eller hårda föremål; rengör med en mjuk trasa
Säkerhet	Koppla bort batteriets minuspol före alla elektriska ingrepp
Leveransinnehåll	Styrenhet, 1 manuell sändare, adapterkabel, fästmaterial
Certifieringar	CE, R&TTE

Vanliga frågor - MagicTouch MT200 WAECO

Hur byter man batteriet i den manuella sändaren?

Använd ett CR2032-batteri (3 V). Öppna höljet på den manuella sändaren, byt batteriet med rätt polaritet, och stäng sedan.

Vad är räckvidden för fjärrkontrollen?

Räckvidden kan vara upp till 20 m beroende på var styrenheten är placerad och omgivande störningar.

Hur paras en ny manuell sändare?

Sätt på tändningen, tryck på SET-knappen på en redan ansluten sändare, stäng av tändningen, och släpp sedan SET. Varningsblinkersen blinkar 10 gånger och förblir tänd. Tryck sedan på SET på varje sändare som ska läras in.

Hur många sändare kan användas samtidigt?

Upp till 10 manuella sändare kan registreras.

Vad gör man om fjärrkontrollen inte fungerar längre?

Kontrollera sändarens batteri. Om problemet kvarstår, försök trycka 1 till 3 gånger på knappen (rullande kod). Om inget ändras, lär in alla sändare på nytt.

Hur rengör man fjärrkontrollen?

Använd aldrig vassa föremål eller lösningsmedel. Rengör med en mjuk, torr trasa.

Är fjärrkontrollen kompatibel med alla fordon?

Den kompletterar befintligt centrallås. Ett extra blad listar kompatibla fordonstyper.

Vad är matningsspänningen för styrenheten?

Styrenheten arbetar med 9 – 15 V DC.

Kan jag installera fjärrkontrollen själv?

Om dina tekniska kunskaper är otillräckliga, anlita en specialist. Följ säkerhetsanvisningarna (koppla bort batteriet).

Vad gör man om varningsblinkersen inte bekräftar åtgärderna?

Kontrollera anslutningen av styrenheten och att tändningen är avstängd. Om problemet kvarstår, testa sändarna eller lär in dem på nytt.

BRUKSANVISNING MagicTouch MT200 WAECO

Monterings- och bruksanvisning

NO 53 Radio-fjernkontrol

Inhämta mer information om den omfattande produktpaletten från Dometic WAECO: Beställ våra kataloger gratis och utan förpliktelser under vår Internet-adress: www.dometic-waeco.com

N

Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO. Bestill vår katalog gratis uforbindtlig på Internettadressen: www.dometic-waeco.com

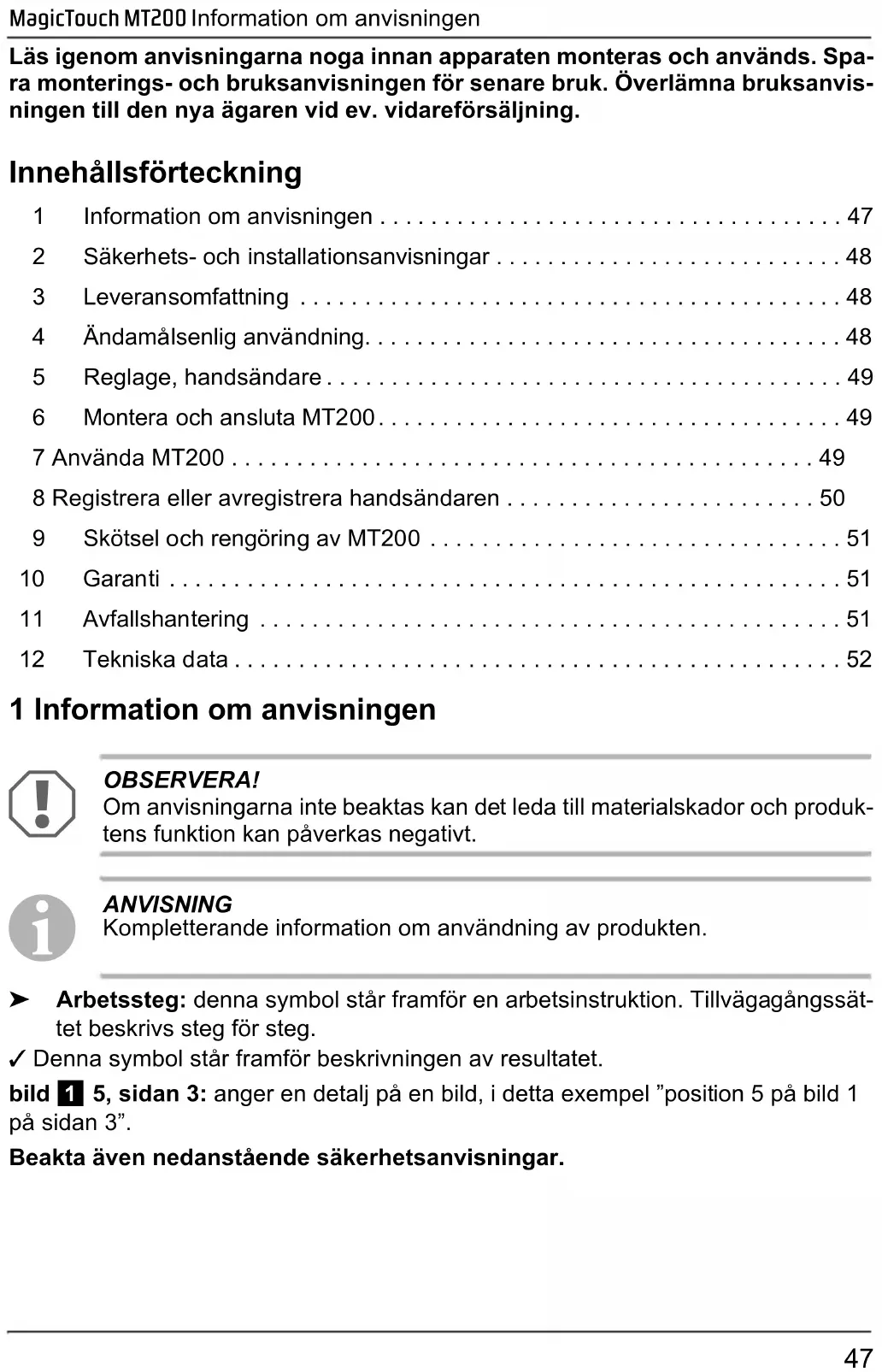

Läs igenom anvisningarna noga innan apparaten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.

Innehållsförteckning

1 Information om anvisningen 47
2 Säkerhets- och installationsanvisningar 48
3 Leveransomfattning 48
4 Ändamålsenlig användning. 48
5 Reglage, handsändare 49
6 Montera och ansluta MT200....49
7 Använda MT200 49
8 Registrera eller avregistrera handsändaren 50
9 Skötsel och rengöring av MT200 51
10 Garanti 51
11 Avfallshantering 51
12 Tekniska data....52

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

Arbetssteg: denna symbol står framför en arbetsinstruktion. Tillvägagångssättet beskrivs steg för steg.
√ Denna symbol står framför beskrivningen av resultatet.

bild 1 5, sidan 3: anger en detalj på en bild, i detta exempel "position 5 på bild 1 på sidan 3".

Beakta även nedanstående säkerhetsanvisningar.

2 Säkerhets- och installationsanvisningar

Beakta säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren samt reglerna för bilmekaniska arbeten!

Tillverkaren övertar inget ansvar för skador som uppstår p.g.a. följande:

• monterings- eller anslutningsfel
• skador på produkten, orsakade av mekanisk påverkan eller överspänning
• ändringar som utförts utan uttryckligt medgivande från tillverkaren
• ej ändamålsenlig användning

Beakta följande:

- Koppla alltid från minuspolen i fordonets elsystem innan några arbeten utförs; annars finns risk för kortslutning.

När batteriets minuspol kopplas bort försvinner all data ur komfortelektronikens flyktiga minnen.

- Beroende på fordonsutrustning måste följande data ställas in på nytt:

• radiokod
• klocka
• tidur (timer)
  – fordonsdator
• sätesposition

Inställningarna beskrivs i respektive bruksanvisning.

- Beakta fordonstillverkarens säkerhetsanvisningar. Vissa arbeten (t.ex. på säkerhetsutrustningen som AIRBAG osv.) får endast utföras av behörigt fackfolk.

3 Leveransomfattning

Mängd Beteckning Artikelnr

1 Styrenhet på förfrågan
1 Handsändare 9101300008
1 Adapterkabel styrenhet på förfrågan
- Fastsättningsmaterial

4 Ändamålsenlig användning

Den trådlösa fjärrkontrollen MagicTouch MT200 är en komplettering till centrallåset i ditt fordon. Dörrarna till ditt fordon kan låsas och låsas upp med en handsändare.

I bilagan hittar du en lista med fordonstyper, i vilka den trådlösa fjärrkontrollen kan monteras.

5 Reglage, handsändare

Handsändaren har följande manöverdelar:

bild 1, sida 4

Beteckning

Funktion

1 Knapp "stäng" Lås fordonet
2 Knapp "SET" Registrera handsändare
3 Knapp "öppna" Lås upp fordonet
4 Lysdiod blå Lyser vid knapptryckningar

6 Montera och ansluta MT200

ANVISNING

• Låt fackfolk montera den trådlösa fjärrkontrollen i bilen om du inte har erfarenhet med/tillräcklig kännedom om montering och anslutning av tekniska komponenter i fordon.
• För kabel upp till max. 1 mm ^2 , använd de röda skarvklämmorna. För kabel från 1,5 till 2,5 mm ^2 , använd de blåa skarvklämmorna.
• När du monterar in och ansluter MT200 i ditt fordon kan du hämta for-donsspecifika anvisningar från bilagan.

7 Använda MT200

7.1 Använda fjärrkontrollen

Beakta följande anvisningar vid användningen av MagicTouch:

• För att fjärrkontrollen ska fungera felfritt, krävs det en störningsfri radioförbindelse mellan handsändaren och styrenheten.
• Räckvidden beror på hur styrenheten är installerad och på störningskällornas sändningseffekt i omgivningen (upp till 20 m).
• Handsändaren sänder en ny kod vid varje aktivering (växelkod). Därför kan det hända att handsändarens styrenhet inte kan identifiera handsändaren direkt om du trycker på handsändarens knappar utanför styrenhetens räckvidd. Tryck på handsändarens knappar en - tre gånger: senast den tredje gången bör styrenheten identifiera handsändaren igen.

Låsa centrallåset

▶ Tryck på knappen "Stäng" på handsändaren.
√ Om tändningen är avslagen, blinkar varningsblinkrarna en gång för bekräftelse.

Låsa upp centrallåset

▶ Tryck på knappen "Öppna" på handsändaren.
√ Om tändningen är avslagen, blinkar varningsblinkrarna två gånger för bekräftelse.

8 Registrera eller avregistrera handsändaren

MagicTouch kan styras med upp till 10 handsändare. Om en ny handsändare måste registreras, måste alla andra handsändare registreras igen.

Procedur för registrering av en ny handsändare:

Gå till registreringsläget

▶ Öppna fordonet med en handsändare.
▶ Sätt dig i fordonet och lämna dörren öppen.
▶ Slå på tändningen.
▶ Tryck på knappen "SET" på en redan registrerad handsändare och håll den ned-tryckt.
▶ Slå av tändningen.
▶ Släpp knappen.
√ Varningsblinkern blinkar 10 gånger och lyser därefter konstant.
√ Anläggningen befinner sig nu i registreringsläget.

ANVISNING

Om du inte trycker på en knapp inom 10 s, lämnar du registreringsläget igen.

Registrera handsändare

Registrera alla handsändare du vill använda vid registreringen. Detta gäller även för alla handsändare som har använts tidigare!

▶ Tryck på knappen "SET" på handsändaren.
√ Varningsblinkern slocknar när värdena sparas.
√ När varningsblinkern lyser konstant igen efter 2 s, är handsändaren registrerad och nästa handsändare kan nu registreras.

ANVISNING

Lämna inte registreringsläget förrän alla handsändare, som du vill använda, är registrerade. Handsändare som inte registreras vid den nya registreringen, avregistreras automatiskt från systemet. De måste registreras innan de kan användas igen.

Lämna registreringsläget:

▶ Slå på tändningen.

Testa handsändaren

▶ Testa handsändarna. Om en handsändare inte fungerar måste alla handsändare registreras igen.

9 Skötsel och rengöring av MT200

OBSERVERA!

Använd inga vassa föremål eller aggressiva medel för rengöring, komponenterna kan skadas.

10 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

• defekta komponenter,
• en kopia på fakturan med inköpsdatum,
• en reklamationsbeskrivning/felbeskrivning.

11 Avfallshantering

Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

11.1 Lämna handsändarens batterier till ett insamlingsställe för batterier

Skydda miljön!

Varken laddningsbara batterier eller andra batterier hör hemma i hushållssoporna.

Lämna dina förbrukade eller defekta (laddningsbara) batterier till återförsäljaren eller till ett insamlingsställe.

12 Tekniska data

Styrenhet

Driftspänning: 9 – 15 V DC
Effektbehov vilström utan lysdiod: ca 3 mA
Effektbehov vilström med lysdiod: ca 8 mA
Drifttemperatur: -40 °C till +85 °C
Mått (L x B x H): 86 x 74 x 24 mm

Handsändare

Sändningsfrekvens: 433,92 MHz
Räckvidd: 10 m – 20 m
Batterityp: CR2032, 3 V
Drifttemperatur: -20 °C till +60 °C
Mått (L x B x H): 54 x 39 x 12 mm

Olika utföranden, tekniska förbättringar och leveransmöjligheter förbehålles.

Godkännanden

Apparaten har e12-godkännande och R&TTE-godkännande.

CE

Godkänd i EU:s samtliga medlemsstater
