Marca	Waeco
Modello	MagicTouch MT200
Tipo di prodotto	Telecomando radio per chiusura centralizzata
Unità di comando - Dimensioni (L x l x H)	86 x 74 x 24 mm
Trasmettitore manuale - Dimensioni (L x l x H)	54 x 39 x 12 mm
Unità di comando - Tensione di servizio	9 – 15 V DC
Unità di comando - Corrente assorbita a riposo	ca. 3 mA (senza LED) / ca. 8 mA (con LED)
Trasmettitore manuale - Tipo di batterie	CR2032, 3 V
Trasmettitore manuale - Frequenza di emissione	433,92 MHz
Portata	10 m – 20 m
Temperatura di funzionamento - Unità di comando	-40 °C a +85 °C
Temperatura di funzionamento - Trasmettitore manuale	-20 °C a +60 °C
Numero massimo di trasmettitori	10
Funzioni principali	Apertura e chiusura della chiusura centralizzata, codice variabile, apprendimento dei trasmettitori
Manutenzione e pulizia	Non utilizzare oggetti taglienti o duri; pulire con un panno morbido
Sicurezza	Scollegare il morsetto negativo della batteria prima di qualsiasi intervento elettrico
Contenuto della confezione	Unità di comando, 1 trasmettitore manuale, cavo adattatore, materiale di fissaggio
Certificazioni	CE, R&TTE

Domande frequenti - MagicTouch MT200 WAECO

Come sostituire la batteria del trasmettitore manuale?

Utilizzare una batteria CR2032 (3 V). Aprire l'alloggiamento del trasmettitore manuale, sostituire la batteria rispettando la polarità, quindi richiudere.

Qual è la portata del telecomando?

La portata può arrivare fino a 20 m a seconda della posizione dell'unità di comando e delle interferenze circostanti.

Come abbinare un nuovo trasmettitore manuale?

Inserire il contatto, premere il tasto SET di un trasmettitore già collegato, togliere il contatto, quindi rilasciare SET. Le luci di emergenza lampeggiano 10 volte e poi rimangono accese. Successivamente, premere SET su ciascun trasmettitore da apprendere.

Quanti trasmettitori possono essere utilizzati contemporaneamente?

Fino a 10 trasmettitori manuali possono essere registrati.

Cosa fare se il telecomando non funziona più?

Controllare la batteria del trasmettitore. Se il problema persiste, provare a premere 1-3 volte il tasto (codice variabile). Se non cambia nulla, riapprendere tutti i trasmettitori.

Come pulire il telecomando?

Non utilizzare mai oggetti taglienti o solventi. Pulire con un panno morbido e asciutto.

Il telecomando è compatibile con tutti i veicoli?

Completa la chiusura centralizzata esistente. Una scheda supplementare elenca i tipi di veicoli compatibili.

Qual è la tensione di alimentazione dell'unità di comando?

L'unità di comando funziona a 9-15 V DC.

Posso installare il telecomando da solo?

Se le tue conoscenze tecniche sono insufficienti, rivolgiti a uno specialista. Rispettare le istruzioni di sicurezza (scollegare la batteria).

Cosa fare se le luci di emergenza non confermano le azioni?

Verificare il collegamento dell'unità di comando e che il contatto sia disinserito. Se il problema persiste, testare i trasmettitori o riapprenderli.

MANUALE UTENTE MagicTouch MT200 WAECO

Istruzioni di montaggio e d'uso

NL 35 Draadloze afstandsbediening

Per ottenere maggiori informazioni sull'ampia gamma di prodotti Dometic WAECO è possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all'indirizzo Internet: www.dometic-waeco.com

NL

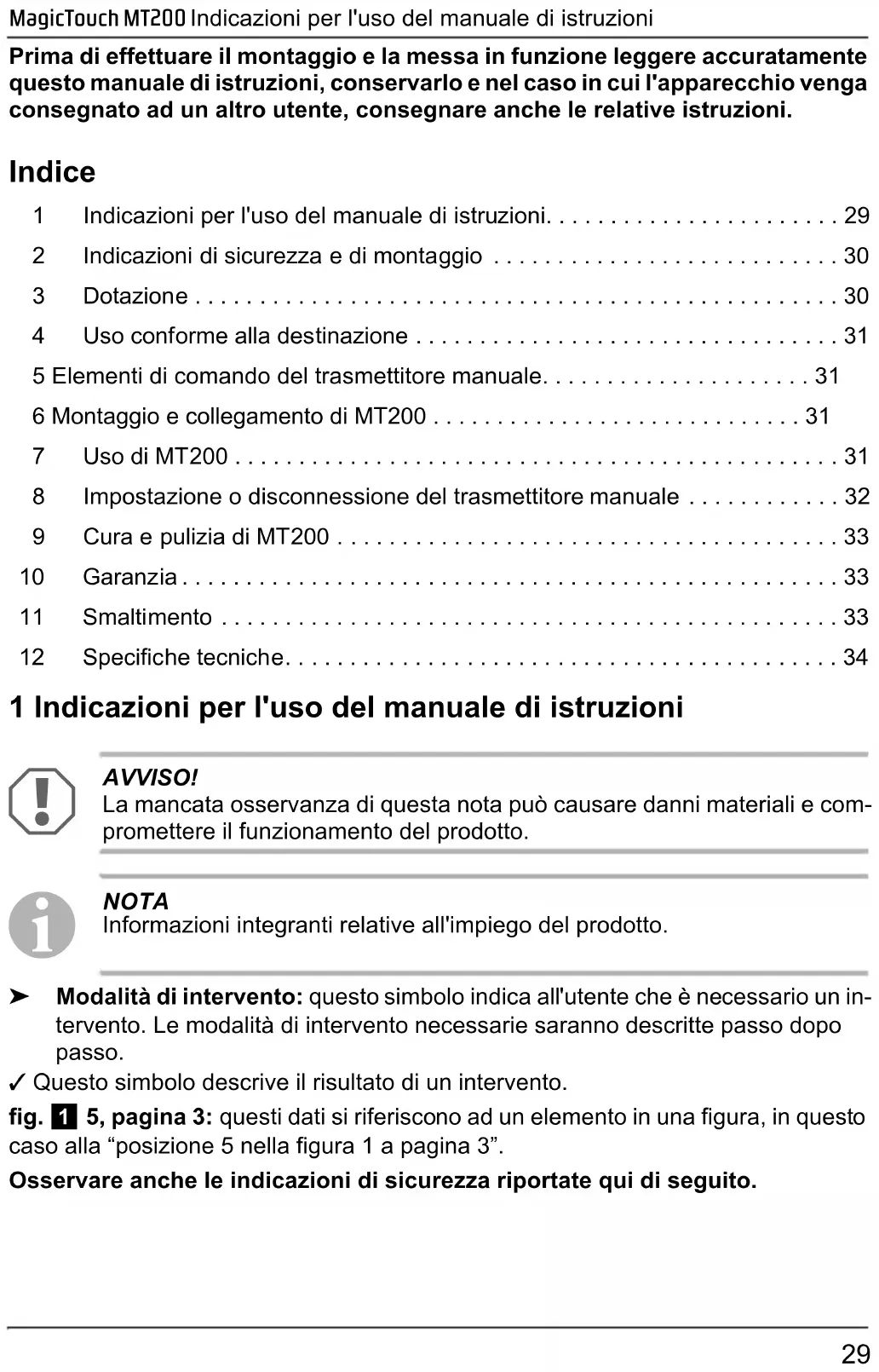

Prima di effettuare il montaggio e la messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e nel caso in cui l'apparecchio venga consegnato ad un altro utente, consegnare anche le relative istruzioni.

Indice

1 Indicazioni per l'uso del manuale di istruzioni. 29
2 Indicazioni di sicurezza e di montaggio 30
3 Dotazione 30
4 Uso conforme alla destinazione .... 31
5 Elementi di comando del trasmettitore manuale....31
6 Montaggio e collegamento di MT200 .... 31
7 Uso di MT200 31
8 Impostazione o disconnessione del trasmettitore manuale ..... 32
9 Cura e pulizia di MT200 33
10 Garanzia....33
11 Smaltimento 33
12 Specifiche tecniche....34

1 Indicazioni per l'uso del manuale di istruzioni

AVVISO!

La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.

NOTA

Informazioni integranti relative all'impiego del prodotto.

Modalità di intervento: questo simbolo indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo.
√ Questo simbolo descrive il risultato di un intervento.

fig. 1 5, pagina 3: questi dati si riferiscono ad un elemento in una figura, in questo caso alla “posizione 5 nella figura 1 a pagina 3”.

Osservare anche le indicazioni di sicurezza riportate qui di seguito.

2 Indicazioni di sicurezza e di montaggio

Osservare le indicazioni di sicurezza e le direttive previste dal produttore del veicolo e dagli specialisti del settore!

Il produttore non si assume nessuna responsabilità per danni risultanti dai seguenti punti:

• errori di montaggio o di allacciamento
  ● danni al prodotto dovuti a influenze meccaniche o a sovratensioni
• modifiche al prodotto senza esplicita autorizzazione del produttore
• impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

Osservare le seguenti avvertenze.

- Per scongiurare il pericolo di un cortocircuito, staccare sempre il polo negativo, prima di eseguire qualsiasi lavoro al sistema elettrico del veicolo.

Quando si stacca il polo negativo della batteria tutte le memorie volatili del sistema dell'elettronica per funzioni comfort perdono i dati memorizzati.

- A seconda dell'equipaggiamento del veicolo devono essere reimpostati i seguenti dati per:

• codice radio
• orologio
• timer
• computer di bordo
• posizione sedile

Per indicazioni relative all'impostazione, consultare le istruzioni per l'uso valide di volta in volta.

- Osservare sempre le indicazioni di sicurezza del produttore del veicolo. Alcuni lavori (ad es. ai dispositivi di ritenuta, quali AIRBAG ecc.) devono essere eseguiti esclusivamente da personale qualificato addestrato.

3 Dotazione

Quantità Denominazione N. articolo

1 Centralina su richiesta
1 Trasmettitore manuale 9101300008
1 Cavo adattatore della centralina su richiesta
- Materiale di fissaggio

4 Uso conforme alla destinazione

Il radiocomando a distanza MagicTouch MT200 è un'integrazione alla chiusura centralizzata del veicolo. Con un trasmettitore manuale è possibile aprire e chiudere le portiere del veicolo.

Nel foglio supplementare sono elencati i tipi di veicolo dove può essere montato il presente radiocomando a distanza.

5 Elementi di comando del trasmettitore manuale

Il trasmettitore manuale dispone dei seguenti elementi di comando:

fig. 1, pagina 4 Denominazione Funzione

1 Tasto “Chiusura” Chiude il veicolo

2 Tasto “SET” Imposta il trasmettitore manuale

3 Tasto “Apertura” Apre il veicolo

4 LED di controllo (blu) È acceso premendo il tasto

6 Montaggio e collegamento di MT200

NOTA

• Nel caso in cui non si disponga di sufficienti conoscenze tecniche per installare e allacciare i componenti nei veicoli è necessario far installare il radiocomando a distanza nel veicolo da un tecnico.
• Per i cavi fino a un max di 1 mm utilizzare i connettori a crimpare rossi. Per i cavi da 1,5 a 2,5 mm ^2 utilizzare i connettori a crimpare blu.
• Per il montaggio e il collegamento di MT200 nel vostro veicolo, leggere le istruzioni specifiche per il veicolo indicate nel foglio supplementare.

7 U s o d i M T 2

7.1 Impiego del comando a distanza

Per l'uso di MagicTouch osservare le seguenti indicazioni:

• Per un funzionamento corretto del comando a distanza è necessario che il radiocollegamento fra trasmettitore manuale e centralina funzioni senza disturbi.
• Il raggio d'azione, a seconda della posizione di montaggio della centralina e della potenza di trasmissione di fonti di disturbo nell'ambiente, può raggiungere al massimo 20 m.

- Il trasmettitore manuale invia un nuovo codice ogni volta che viene azionato (codice variabile). Per questo motivo è possibile che la centralina non riconosca subito il trasmettitore manuale se quest'ultimo viene azionato troppo spesso, senza che la centralina riceva il segnale del trasmettitore. Azionare quindi il trasmettitore manuale ancora da una a tre volte; al più tardi la terza volta la centralina lo riconoscerà di nuovo.

Chiusura della chiusura centralizzata

▶ Premere il tasto “Chiusura” del trasmettitore manuale.
√ Se l'accensione è disinserita, i lampeggiatori di emergenza lampeggiano una volta come conferma.

Apertura della chiusura centralizzata

▶ Premere il tasto “Apertura” del trasmettitore manuale.
√ Se l'accensione è disinserita, i lampeggiatori di emergenza lampeggiano due volte come conferma.

8 Impostazione o disconnessione del trasmettitore manuale

È possibile gestire MagicTouch con al massimo 10 trasmettitori manuali. Per impostare un nuovo trasmettitore manuale è necessario connettere nuovamente anche tutti gli altri trasmettitori manuali.

Per impostare un nuovo trasmettitore manuale procedere come segue.

Passare alla modalità di apprendimento

▶ Aprire il veicolo con un trasmettitore manuale.
▶ Sedersi nel veicolo e lasciare la portiera del conducente aperta.
▶ Inserire l'accensione.
▶ Premere il tasto “SET” di un trasmettitore manuale precedentemente collegato e tenerlo premuto.
▶ Disinserire l'accensione.
▶ Rilasciare il tasto.
√ I lampeggiatori di emergenza lampeggiano 10 volte e rimangono accesi con luce fissa.
√ L'impianto si trova nella modalità di impostazione.

NOTA

Se entro 10 sec. non viene premuto alcun tasto, si esce nuovamente dalla modalità di impostazione.

Impostazione del trasmettitore manuale

In questa fase di impostazione, impostare tutti i trasmettitori manuali da usare. Questo vale anche per i trasmettitori manuali impiegati fino ad ora!

▶ Premere il tasto “SET” del trasmettitore manuale.

√ I lampeggiatori di emergenza si spengono, mentre il valore viene memorizzato.
Se dopo 2 sec. i lampeggiatori di emergenza rimangono accesi, il trasmettitore manuale è impostato ed è ora possibile procedere all'impostazione del trasmettitore successivo.

NOTA

Uscire dalla modalità di impostazione solo quando tutti i trasmettitori manuali da usare sono stati impostati. I trasmettitori manuali non impostati in questa fase di impostazione verranno automaticamente disconnessi dal sistema. Sarà possibile usarli nuovamente solo dopo averli reimpostati.

Uscita dalla modalità di impostazione

▶ Inserire l'accensione.

Collaudo dei trasmettitori manuali

▶ Provare i trasmettitori manuali.

Se un trasmettitore manuale non funziona, è necessario reimpostarli tutti.

9 Cura e pulizia di MT200

AVVISO!

Per la pulizia non impiegare detergenti corrosivi o oggetti ruvidi perché potrebbero danneggiare i componenti.

10 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difetto-so, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.

Per la riparazione o il disbrigo delle condizioni di garanzia è necessario inviare quanto segue:

• i componenti difettosi,
• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

11 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

11.1 Smaltimento delle batterie dei trasmettitori manuali

Proteggete l'ambiente!

Gli accumulatori e le batterie non devono essere raccolti insieme ai rifiuti domestici.

Consegnare gli accumulatori difettosi o le batterie usate al rivenditore o presso un centro di raccolta.

12 Specifiche tecniche

Centralina

Tensione di esercizio: 9 – 15 V CC
Corrente di riposo assorbita senza LED: ca. 3 mA
Corrente di riposo assorbita con LED: ca. 8 mA
Temperatura di esercizio: da – 40 °C a +85 °C
Dimensioni (L x P x A): 86 x 74 x 24 mm

Trasmettitore manuale

Frequenza di trasmissione: 433,92 MHz
Raggio d'azione: 10 m – 20 m
Tipo di batteria: CR2032, 3 V
Temperatura di esercizio: da – 20 °C a +60 °C
Dimensioni (L x P x A): 54 x 39 x 12 mm

Si riservano al progresso tecnico la realizzazione di versioni successive e modifiche dell'apparecchio, nonché variazioni nella consegna.

Omologazioni

L'apparecchio dispone delle omologazioni e12 e R&TTE.

CE

Omologato per tutti gli stati membri dell'UE.
