Merkki	Waeco
Malli	MagicTouch MT200
Tuotetyyppi	Radio-ohjain keskuslukitukseen
Ohjausyksikkö - Mitat (P x L x K)	86 x 74 x 24 mm
Käsilähetin - Mitat (P x L x K)	54 x 39 x 12 mm
Ohjausyksikkö - Käyttöjännite	9 – 15 V DC
Ohjausyksikkö - Lepovirrankulutus	n. 3 mA (ilman LEDiä) / n. 8 mA (LEDin kanssa)
Käsilähetin - Paristotyyppi	CR2032, 3 V
Käsilähetin - Lähetystaajuus	433,92 MHz
Kantama	10 m – 20 m
Käyttölämpötila - Ohjausyksikkö	-40 °C – +85 °C
Käyttölämpötila - Käsilähetin	-20 °C – +60 °C
Lähettimien enimmäismäärä	10
Päätoiminnot	Keskuslukituksen avaus ja sulkeminen, vaihtuva koodi, lähettimien opettelu
Huolto ja puhdistus	Älä käytä teräviä tai kovia esineitä; puhdista pehmeällä liinalla
Turvallisuus	Irrota akun miinusnapa ennen sähkötöitä
Toimituksen sisältö	Ohjausyksikkö, 1 käsilähetin, sovitusjohto, kiinnitystarvikkeet
Sertifioinnit	CE, R&TTE

Usein kysytyt kysymykset - MagicTouch MT200 WAECO

Miten käsilähettimen paristo vaihdetaan?

Käytä CR2032-paristoa (3 V). Avaa käsilähettimen kotelo, vaihda paristo napaisuuden mukaisesti ja sulje kotelo.

Mikä on kauko-ohjaimen kantama?

Kantama voi olla jopa 20 m riippuen ohjausyksikön sijainnista ja ympäristön häiriöistä.

Miten uusi käsilähetin paritetaan?

Kytke virta päälle, paina jo yhdistetyn lähettimen SET-painiketta, katkaise virta ja vapauta SET. Hätävilkkujen merkkivalot vilkkuvat 10 kertaa ja jäävät sitten palamaan. Paina sitten jokaisen opetettavan lähettimen SET-painiketta.

Kuinka monta lähetintä voidaan käyttää samanaikaisesti?

Enintään 10 käsilähetintä voidaan rekisteröidä.

Mitä tehdä, jos kauko-ohjain ei toimi?

Tarkista lähettimen paristo. Jos ongelma jatkuu, yritä painaa painiketta 1–3 kertaa (vaihtuva koodi). Jos mikään ei muutu, opeta kaikki lähettimet uudelleen.

Miten kauko-ohjain puhdistetaan?

Älä koskaan käytä teräviä esineitä tai liuottimia. Puhdista pehmeällä ja kuivalla liinalla.

Onko kauko-ohjain yhteensopiva kaikkien ajoneuvojen kanssa?

Se täydentää olemassa olevaa keskuslukitusta. Erillinen liite luettelee yhteensopivat ajoneuvotyypit.

Mikä on ohjausyksikön syöttöjännite?

Ohjausyksikkö toimii 9 – 15 V DC -jännitteellä.

Voinko asentaa kauko-ohjaimen itse?

Jos tekniset tietosi ovat riittämättömät, ota yhteyttä ammattilaiseen. Noudata turvallisuusohjeita (irrota akku).

Mitä tehdä, jos hätävilkut eivät vahvista toimintoja?

Tarkista ohjausyksikön liitäntä ja että virta on katkaistu. Jos ongelma jatkuu, testaa lähettimet tai opeta ne uudelleen.

KÄYTTÖOHJE MagicTouch MT200 WAECO

FI 59 Radiokauko-ohjain

Asennus- ja käyttöohje

D

Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com

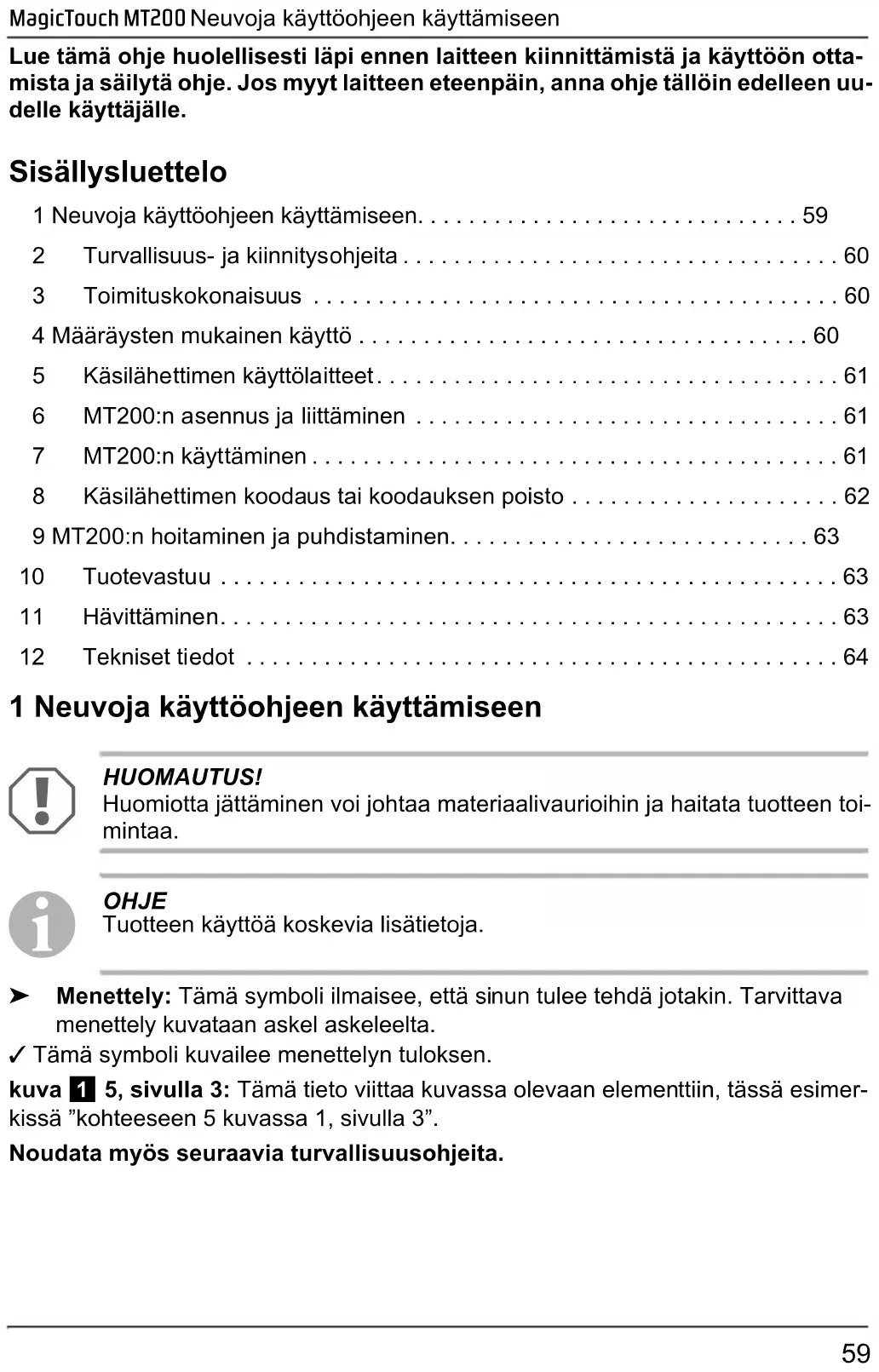

Lue tämä ohje huolellisesti läpi ennen laitteen kiinnittämistä ja käyttöön otta-mista ja säilytä ohje. Jos myyt laitteen eteenpäin, anna ohje tällöin edelleen uu-delle käyttäjälle.

Sisällysluettelo

1 Neuvoja käyttöohjeen käyttämiseen. 59
2 Turvallisuus- ja kiinnitysohjeita....60
3 Toimituskokonaisuus 60
4 Määräysten mukainen käyttö 60
5 Käsilähettimen käyttölaitteet....61
6 MT200:n asennus ja liittäminen 61
7 MT200:n käyttäminen....61
8 Käsilähettimen koodaus tai koodauksen poisto 62
9 MT200:n hoitaminen ja puhdistaminen. 63
10 Tuotevastuu 63
11 Hävittäminen....63
12 Tekniset tiedot 64

1 Neuvoja käyttöohjeen käyttämiseen

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.
√ Tämä symboli kuvailee menettelyn tuloksen.

kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

Noudata myös seuraavia turvallisuusohjeita.

2 Turvallisuus- ja kiinnitysohjeita

Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuus-ohjeita ja vaatimuksia!

Valmistaja ei ota mitään vastuuta seuraavista syistä johtuvista vaurioista:

● asennus- tai liitäntävirheet
- tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
- tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

Noudata seuraavia ohjeita:

- Irrota akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvoelektroniikkaan liittyvien töiden aloittamista.

Kun akun miinusnapa irrotetaan, kaikista mukavuuselektroniikan sähköisistä muisteista häviää niihin tallennetut tiedot.

- Aseta ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen:

• radiokoodi
• ajoneuvokello
• ajastinkello
• ajoneuvotietokone
• istuimen asento

Asetusohjeita löydät kustakin käyttöohjeesta.

- Noudata aina ajoneuvovalmistajan turvallisuusohjeita. Eräitä töitä (esim. AIRBAGin tapaiset järjestelmät jne.) saa tehdä vain koulutuksen saanut ammattihenkilökunta.

3 Toimituskokonaisuus

Määrä Nimitys Tuotenro.

1 Ohjauslaite tiedustele!
1 Käsilähetin 9101300008
1 Ohjauslaitteen adapterijohto tiedustele!
- Kiinnitysmateriaali

4 Määräysten mukainen käyttö

Radio-kauko-ohjain MagicTouch MT200 on ajoneuvosi keskuslukituksen täydennykseksi. Käsilähettimellä voit avata ja sulkea ajoneuvosi ovet.

Lisälehtisestä löydät listan ajoneuvotyypeistä, joihin radio-kauko-ohjaimen voi asentaa.

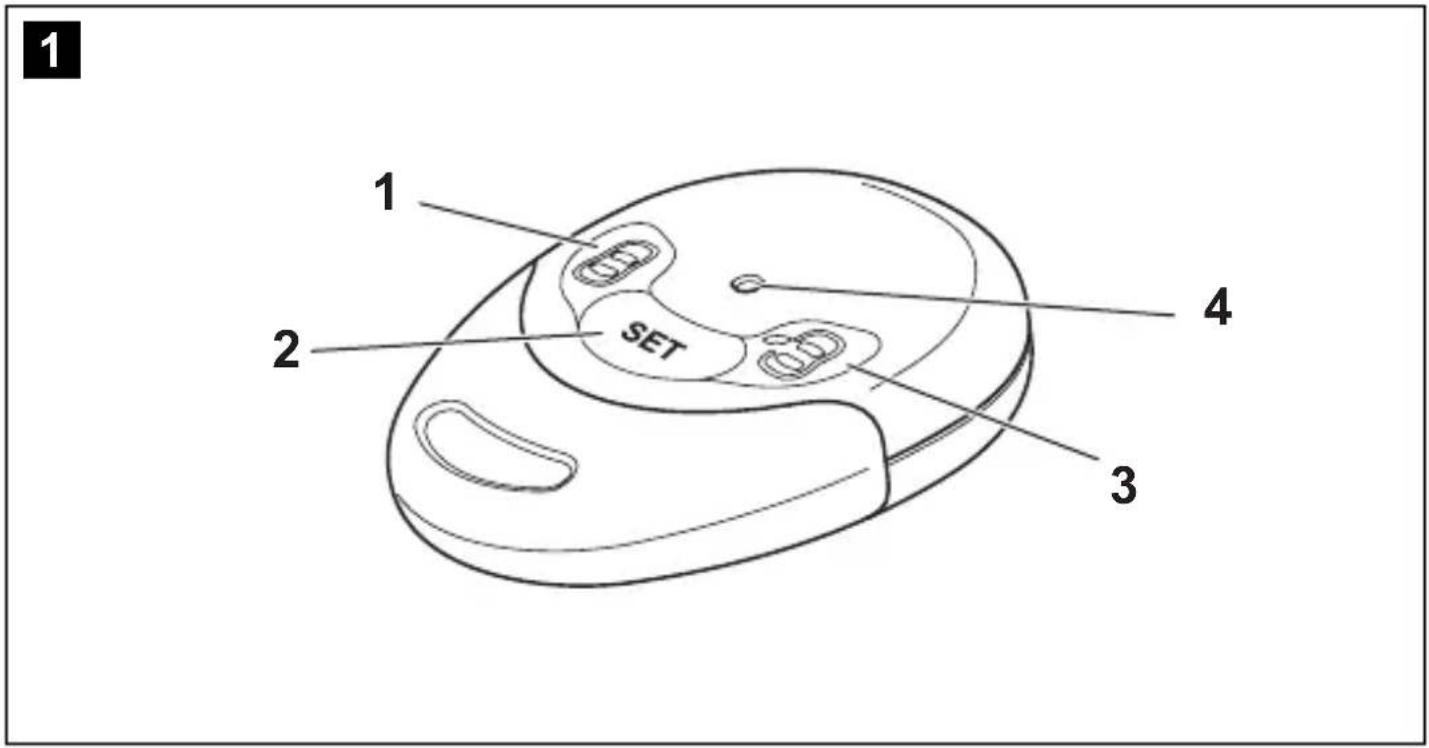

5 Käsilähettimen käyttölaitteet

Käsilähettimessä on seuraavat käyttölaitteet:

kuva 1, sivulla 4

Nimitys Toiminto

1 Painike "sulkeminen" Ajoneuvon sulkeminen
2 "SET"-painike Käsilähettimen koodaus
3 Painike "avaaminen" Ajoneuvon avaaminen
4 Merkki-LED (sininen) Palaa kun painiketta painetaan

6 MT200:n asennus ja liittäminen

OHJE

• Anna ammattimiehen asentaa radio-kauko-ohjain, jos itselläsi ei ole riittävää teknistä tietämystä, joka koskee komponenttien asentamista ja liittämistä ajoneuvoon.
• Käytä kork. 1 mm² johdoille punaisia liittimiä. Käytä 1,5 - 2,5 mm² johdoille sinisiä liittimiä.
• MT200:n asentamisesta ja liittämisestä ajoneuvoosi saat ajoneuvokoh-taiset ohjeet lisälehtisestä.

7 MT200:n käyttäminen

7.1 Kauko-ohjaimen käyttö

Noudata MagicTouchin käytössä seuraavia ohjeita:

• Kauko-ohjaimen moitteeton toiminto vaatii häiriöttömän radioyhteyden käsilähettimen ja ohjauslaitteen välillä.
• Kantavuusalue on ohjauslaitteen asennustilanteesta ja ympäristön häiriölähteiden lähetystehosta riippuen jopa 20 m.
• Käsilähetin lähettää joka painalluksella uuden koodin (vaihtokoodi). Sen vuoksi on mahdollista, ettei ohjauslaite tunnista käsilähetintä välittömästi, jos käytät käsilähetintä liian usein niin, ettei ohjauslaite vastaanota lähetyssignaalia. Käytä käsilähetintä vielä 1–3 kertaa, viimeistään kolmannella kerralla ohjauslaite tunnistaa sen jälleen.

Keskuslukituksen sulkeminen

▶ Paina käsilähettimen "sulkeminen"-painiketta.
√ Jos virta on pois päältä, vilkuttaa varoitusvilkkulaitteisto kerran vahvistukseksi.

Keskuslukituksen avaaminen

▶ Paina käsilähettimen "avaaminen"-painiketta.

√ Jos virta on pois päältä, vilkuttaa varoitusvilkkulaitteisto kaksi kertaa vahvistukseksi.

8 Käsilähettimen koodaus tai koodauksen poisto

MagicTouchia voidaan ohjata jopa 10 kauko-ohjaimella. Jos käsilähetin tulee koodata uudelleen, tulee kaikki muutkin käsilähettimet koodata uudelleen.

Koodaa käsilähetin seuraavalla tavalla:

Koodaustilaan vaihtaminen

▶ Avaa ajoneuvosi käsilähettimellä.
▶ Nouse ajoneuvoon ja jätä ajoneuvon ovi auki.
▶ Kytke virta päälle.
▶ Paina "SET"-painiketta valmiiksi koodatussa käsilähettimessä ja pidä se painet-tuna.
▶ Katkaise virta.
▶ Vapauta painike.
√ Varoitusvilkku vilkkuu 10 kertaa ja pysyy sen jälkeen päällä.
√ Laite on koodaustilassa.

OHJE

Jot et paina 10 sekuntiin mitään painiketta, poistut koodaustilasta uudelleen.

Käsilähettimen koodaus

Koodaa kaikki haluamasi käsilähettimet tällä koodauskerralla. Tämä koskee myös tähän asti käyttämiäsi käsilähettimiä!

▶ Paina käsilähettimen "SET"-painiketta.
√ Varoitusvilkku sammuu arvon tallennuksen aikana.
√ Jos varoitusvilkku palaa jälleen 2 sekunnin jälkeen jatkuvasti, on käsilähetin koodattu ja voit koodata seuraavan.

OHJE

Poistu koodaustilasta vasta, kun olet koodannut kaikki käsilähettimet, joita haluat käyttää. Ne käsilähettimet, joita ei koodata tässä koodausvaiheessa, poistetaan automaattisesti järjestelmästä. Niitä voidaan käyttää uudelleen vasta, kun ne on koodattu uudelleen.

Poistu koodaustilasta:

▶ Kytke virta päälle.
▶ Testaa käsilähettimet. Jos jokin käsilähetin ei toimi, tulee kaikki koodata uudelleen.

Käsilähettimen testaaminen

9 MT200:n hoitaminen ja puhdistaminen

HUOMAUTUS!

Puhdistamiseen ei saa käyttää teräviä tai kovia esineitä, koska tämä voi johtaa komponenttien vahingoittumiseen.

10 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat:

• vialliset osat,
• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

11 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

11.1 Käsilähettimen paristojen hävittäminen

Muista ympäristönsuojelu!

Akut ja paristot eivät kuulu kotitalousjätteen sekaan.

Toimita vialliset akut tai käytetyt paristot kauppiaalle tai keräyspisteeseen.

12 Tekniset tiedot

Ohjauslaite

Käyttöjännite: 9 – 15 V DC
Lepovirtakulutus ilman LEDiä: noin 3 mA
Lepovirtakulutus LEDillä: noin 8 mA
Käyttölämpötila: -40 °C – +85 °C
Mitat (P x L x K): 86 x 74 x 24 mm

Käsilähetin

Lähetystaajuus: 433,92 MHz
Kantama: 10 m–20 m
Paristotyyppi: CR2032, 3 V
Käyttölämpötila: –20 °C – +60 °C
Mitat (P x L x K): 54 x 39 x 12 mm

Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitusmahdollisuksiin pidätetään.

Hyväksynnät

Laitteella on e12-hyväksyntä ja R&TTE-hyväksyntä.

CE

Hyväksytty kaikissa

EU:n jäsenmaissa

Europe
