Marke	Waeco
Modell	MagicTouch MT200
Produkttyp	Funkfernbedienung für Zentralverriegelung
Steuergerät - Abmessungen (L x B x H)	86 x 74 x 24 mm
Handsender - Abmessungen (L x B x H)	54 x 39 x 12 mm
Steuergerät - Betriebsspannung	9 – 15 V DC
Steuergerät - Ruhestromaufnahme	ca. 3 mA (ohne LED) / ca. 8 mA (mit LED)
Handsender - Batterietyp	CR2032, 3 V
Handsender - Sendefrequenz	433,92 MHz
Reichweite	10 m – 20 m
Betriebstemperatur - Steuergerät	-40 °C bis +85 °C
Betriebstemperatur - Handsender	-20 °C bis +60 °C
Maximale Anzahl Handsender	10
Hauptfunktionen	Öffnen und Schließen der Zentralverriegelung, Wechselcode, Anlernen von Handsender
Wartung und Reinigung	Keine scharfen oder harten Gegenstände verwenden; mit einem weichen Tuch reinigen
Sicherheit	Vor elektrischen Arbeiten den Minuspol der Batterie abklemmen
Lieferumfang	Steuergerät, 1 Handsender, Adapterkabel, Befestigungsmaterial
Zertifizierungen	CE, R&TTE

Häufig gestellte Fragen - MagicTouch MT200 WAECO

Wie wechsle ich die Batterie des Handsenders?

Verwenden Sie eine CR2032-Batterie (3 V). Öffnen Sie das Gehäuse des Handsenders, ersetzen Sie die Batterie unter Beachtung der Polarität und schließen Sie es wieder.

Wie groß ist die Reichweite der Fernbedienung?

Die Reichweite kann je nach Position des Steuergeräts und Umgebungsstörungen bis zu 20 m betragen.

Wie kann ich einen neuen Handsender anlernen?

Schalten Sie die Zündung ein, drücken Sie die SET-Taste eines bereits verbundenen Handsenders, schalten Sie die Zündung aus und lassen Sie SET los. Die Warnblinkleuchten blinken 10 Mal und bleiben dann an. Drücken Sie dann bei jedem anzulernenden Handsender die SET-Taste.

Wie viele Handsender können gleichzeitig verwendet werden?

Bis zu 10 Handsender können registriert werden.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie die Batterie des Handsenders. Wenn das Problem weiterhin besteht, drücken Sie 1- bis 3-mal die Taste (Wechselcode). Wenn sich nichts ändert, lernen Sie alle Handsender neu an.

Wie reinige ich die Fernbedienung?

Verwenden Sie niemals scharfe Gegenstände oder Lösungsmittel. Reinigen Sie sie mit einem weichen, trockenen Tuch.

Ist die Fernbedienung mit allen Fahrzeugen kompatibel?

Sie ergänzt die vorhandene Zentralverriegelung. Ein separates Datenblatt listet die kompatiblen Fahrzeugtypen auf.

Welche Versorgungsspannung hat das Steuergerät?

Das Steuergerät arbeitet mit 9 – 15 V DC.

Kann ich die Fernbedienung selbst installieren?

Wenn Ihre technischen Kenntnisse unzureichend sind, ziehen Sie einen Fachmann hinzu. Beachten Sie die Sicherheitshinweise (Batterie abklemmen).

Was tun, wenn die Warnblinkleuchten die Aktionen nicht bestätigen?

Überprüfen Sie den Anschluss des Steuergeräts und dass die Zündung aus ist. Wenn das Problem weiterhin besteht, testen Sie die Handsender oder lernen Sie sie neu an.

BEDIENUNGSANLEITUNG MagicTouch MT200 WAECO

DE 5 Funk-Fernbedienung

Montage- und Bedienungs- anleitung

EN 11 Radio Remote Control

Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de

GB

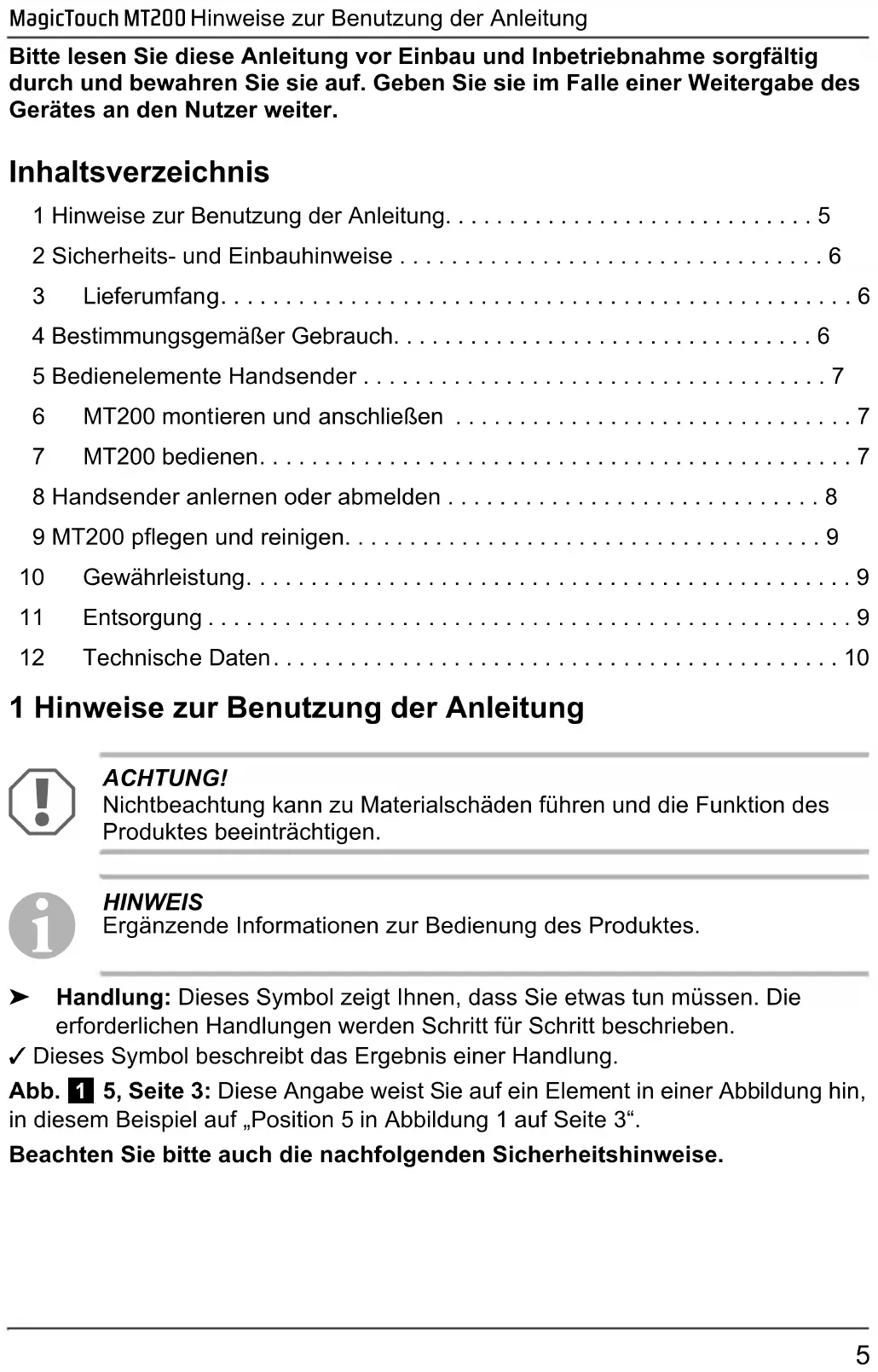

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter.

Inhaltsverzeichnis

1 Hinweise zur Benutzung der Anleitung. 5
2 Sicherheits- und Einbauhinweise 6
3 Lieferumfang....6
4 Bestimmungsgemäßer Gebrauch. 6
5 Bedienelemente Handsender .... 7
6 MT200 montieren und anschließen 7
7 MT200 bedienen....7
8 Handsender anlernen oder abmelden .... 8
9 MT200 pflegen und reinigen. 9
10 Gewährleistung. 9
11 Entsorgung 9
12 Technische Daten.... 10

1 Hinweise zur Benutzung der Anleitung

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

▶ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.
√ Dieses Symbol beschreibt das Ergebnis einer Handlung.

Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.

Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.

2 Sicherheits- und Einbauhinweise

Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen!

Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender Punkte:

● Montage- oder Anschlussfehler
- Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen
- Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
- Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Beachten Sie folgende Hinweise:

- Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der Fahrzeugelektrik immer den Minuspol ab.

Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der Komfortelektronik ihre gespeicherten Daten.

• Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
• Radiocode
• Fahrzeuguhr
• Zeitschaltuhr
• Bordcomputer
• Sitzposition

Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung.

- Beachten Sie immer die Sicherheitshinweise des Fahrzeugherstellers. Einige Arbeiten (z. B. an Rückhaltesystemen wie AIRBAG usw.) dürfen nur von geschultem Fachpersonal durchgeführt werden.

3 Lieferumfang

Menge Bezeichnung Artikel-Nr.

1 Steuergerät auf Anfrage
1 Handsender 9101300008
1 Adapterkabel Steuergerät auf Anfrage
– Befestigungsmaterial

4 Bestimmungsgemäßer Gebrauch

Die Funk-Fernbedienung MagicTouch MT200 ist eine Ergänzung zu der Zentralverriegelung Ihres Fahrzeugs. Mit einem Handsender öffnen und schließen Sie die Türen Ihres Fahrzeugs.

Im Zusatzblatt finden Sie aufgelistet, in welche Fahrzeugtypen diese Funk-Fernbedienung eingebaut werden kann.

5 Bedienelemente Handsender

Der Handsender hat folgende Bedienelemente:

Abb. 1, Seite 4 Bezeichnung

Funktion

1 Taste „Schließen“ Fahrzeug schließen
1 Taste „SET“ Handsender anlernen
3 Taste „Öffnen“ Fahrzeug öffnen
4 Kontroll-LED (blau) Leuchtet bei Tastendruck

6 MT200 montieren und anschließen

HINWEIS

• Wenn Sie nicht über ausreichende technische Kenntnisse für das Einbauen und Anschließen von Komponenten in Fahrzeugen verfügen, sollten Sie sich die Funk-Fernbedienung von einem Fachmann ins Fahrzeug einbauen lassen.
• Verwenden Sie für Kabel bis max. 1 mm ^2 die roten Schneidverbinder. Verwenden Sie für Kabel von 1,5 bis 2,5 mm ^2 die blauen Schneidverbinder.
• Wie Sie MT200 in Ihr Fahrzeug einbauen und anschließen, entnehmen Sie bitte den fahrzeugspezifischen Hinweisen auf dem Zusatzblatt.

7 MT200 bedienen

7.1 Fernbedienung verwenden

Beachten Sie folgende Hinweise bei der Benutzung von MagicTouch:

• Zur einwandfreien Funktion der Fernbedienung ist eine störungsfreie Funkverbindung zwischen Handsender und Steuergerät erforderlich.
• Die Reichweite beträgt je nach Einbausituation des Steuergeräts und der Sendeleistung von Störquellen in der Umgebung bis zu 20 m.
• Der Handsender sendet bei jeder Betätigung einen neuen Code (Wechselcode). Deshalb kann es passieren, dass das Steuergerät den Handsender nicht sofort erkennt, wenn Sie den Handsender zu häufig betätigen, ohne dass das Steuergerät das Sendersignal empfängt. Betätigen Sie dann den Handsender noch ein- bis dreimal; spätestens beim dritten Mal erkennt das Steuergerät den Handsender wieder.

Zentralverriegelung schließen

▶ Betätigen Sie die Taste „Schließen“ des Handsenders.

√ Wenn die Zündung ausgeschaltet ist, blinkt die Warnblinkanlage einmal zur Bestätigung.

Zentralverriegelung öffnen

▶ Betätigen Sie die Taste „Öffnen“ des Handsenders.

√ Wenn die Zündung ausgeschaltet ist, blinkt die Warnblinkanlage zweimal zur Bestätigung.

8 Handsender anlernen oder abmelden

MagicTouch kann mit bis zu 10 Handsendern bedient werden. Wenn ein Handsender neu angelernt werden soll, müssen alle anderen Handsender erneut angemeldet werden.

Gehen Sie wie folgt vor, um einen neuen Handsender anzulernen:

In den Anlernmodus wechseln

▶ Öffnen Sie das Fahrzeug mit einem Handsender.

▶ Setzen Sie sich in das Fahrzeug und lassen Sie die Fahrertür offen.

▶ Schalten Sie die Zündung ein.

Drücken Sie die Taste „SET“ eines bereits angemeldeten Handsenders und halten Sie sie gedrückt.

▶ Schalten Sie die Zündung aus.

▶ Lassen Sie die Taste los.

√ Die Warnblinkanlage blinkt 10 Mal und leuchtet danach ständig.

√ Die Anlage befindet sich im Anlernmodus.

HINWEIS

Wenn Sie innerhalb von 10 s keine Taste drücken, wird der Anlernmodus wieder verlassen.

Handsender anlernen

Lernen Sie alle Handsender, die Sie benutzen möchten, in dieser Anlernphase an. Das gilt auch für die Handsender, die Sie bisher schon benutzt haben!

▶ Drücken Sie die Taste „SET“ des Handsenders.

√ Die Warnblinkanlage erlischt, während der Wert gespeichert wird.

√ Wenn die Warnblinkanlage nach 2 s wieder ständig leuchtet, ist der Handsender angelernt und Sie können den nächsten anlernen.

HINWEIS

Verlassen Sie den Anlernmodus erst, wenn Sie alle Handsender angelernt haben, die Sie benutzen möchten. Handsender, die Sie in dieser Anlernphase nicht anlernen, werden automatisch vom System abgemeldet. Sie können erst wieder benutzt werden, nachdem sie erneut angelernt wurden.

Anlernmodus verlassen:

▶ Schalten Sie die Zündung ein.

Handsender testen

▶ Testen Sie die Handsender.

Wenn ein Handsender nicht funktioniert, müssen Sie alle erneut anlernen.

9 MT200 pflegen und reinigen

ACHTUNG!

Keine scharfen oder harten Mittel zur Reinigung verwenden, da dies zu einer Beschädigung der Komponenten führen kann.

10 Gewährleistung

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgendes einschicken:

● defekte Komponenten,
● eine Kopie der Rechnung mit Kaufdatum,
- einen Reklamationsgrund oder eine Fehlerbeschreibung.

11 Entsorgung

▶ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

11.1 Batterien der Handsender entsorgen

Schützen Sie Ihre Umwelt!

Akkus und Batterien gehören nicht in den Hausmüll. Geben Sie bitte Ihre defekten Akkus oder verbrauchten Batterien beim Händler oder bei einer Sammelstelle ab.

12 Technische Daten

Steuergerät

Betriebsspannung: 9 – 15 V DC
Ruhestromaufnahme ohne LED: ca. 3 mA
Ruhestromaufnahme mit LED: ca. 8 mA
Betriebstemperatur: -40 °C bis +85 °C
Abmessungen (L x B x H): 86 x 74 x 24 mm

Handsender

Sendefrequenz: 433,92 MHz
Reichweite: 10 m – 20 m
Batterietyp: CR2032, 3 V
Betriebstemperatur: -20 °C bis +60 °C
Abmessungen (L x B x H): 54 x 39 x 12 mm

Ausführungen, dem technischen Fortschritt dienende Änderungen und Liefermöglichkeiten vorbehalten.

Zulassungen

Das Gerät hat die e12-Zulassung und die R&TTE-Zulassung.

CE

Zugelassen in allen Mitgliedsstaaten der EU

12 Technische gegevens

Besturingstoestel

Neudorferstrasse 108

2353 Guntramsdorf

[phone]

[phone]

Mail: [e-mail]
