300 ICW4 - Système home cinéma FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte encastrable 2 voies (In-Wall / In-Ceiling)
Marque	Focal
Modèle	300 ICW4
Sensibilité (2,83 V/1 m)	88 dB
Bande passante (+/-3 dB)	80 Hz - 28 kHz
Coupure basse (-6 dB)	72 Hz
Impédance nominale	8 Ohms
Impédance minimale	4,5 Ohms
Puissance ampli recommandée	25 - 100 W
Dimensions (diamètre x profondeur)	192 x 100 mm
Diamètre d'encastrement	165 mm
Profondeur d'encastrement	95 mm
Poids net (avec grille)	1,3 kg
Matériau de la membrane	Flax (Lin) en sandwich
Type de tweeter	TNV2 à dôme inversé alliage aluminium/magnésium
Grille de protection	Magnétique, forme circulaire et carrée fournies
Filtre	Phase optimisée OPC
Utilisation en milieu humide	Oui (insensible à l'humidité, p.ex. salle de bains, cuisine)
Accessoires fournis	Cadre de montage, grilles circulaire et carrée, gabarit de découpe, masque de protection pour peinture, manuel d'utilisation
Entretien	Dépoussiérage avec chiffon sec ; taches : chiffon humide ; pas de solvants ni d'abrasifs
Peinture de la grille	Possible à l'aide d'un pistolet (peinture murale recommandée)
Garantie	2 ans (France), non transmissible ; conditions variables selon pays

FOIRE AUX QUESTIONS - 300 ICW4 FOCAL

Quelle est la puissance d'amplification recommandée pour la Focal 300 ICW4 ?

La puissance ampli recommandée est comprise entre 25 et 100 W. Un amplificateur de puissance inférieure peut endommager l'enceinte en saturant.

Comment installer l'enceinte 300 ICW4 dans un mur existant ?

Utilisez le gabarit de découpe fourni pour tracer un cercle de 165 mm de diamètre, découpez l'ouverture, insérez le cadre de montage, verrouillez les pattes de fixation, connectez le câble (respectez la polarité), puis fixez l'enceinte sur le cadre.

Peut-on peindre la grille de l'enceinte ?

Oui, retirez la grille et peignez-la au pistolet avec une peinture murale standard. Utilisez le masque de protection fourni pour peindre le mur sans démonter l'enceinte.

Comment nettoyer l'enceinte 300 ICW4 ?

Dépoussiérez avec un chiffon sec. Pour les taches, utilisez un chiffon légèrement humide. N'utilisez jamais de solvants, détergents, alcool ou produits abrasifs.

Quelle est la période de rodage de l'enceinte ?

Les haut-parleurs nécessitent une période d'adaptation de quelques semaines. Pour l'accélérer, faites fonctionner l'enceinte une vingtaine d'heures consécutives.

Puis-je utiliser l'enceinte 300 ICW4 dans une salle de bains ?

Oui, elle est insensible à l'humidité et convient aux pièces humides comme les salles de bains ou cuisines.

Quel type de câble utiliser pour le branchement ?

Utilisez un câble de qualité avec repère de polarité, de section adaptée à la longueur. Laissez environ 50 cm de câble pour faciliter la connexion.

Où placer les enceintes surround dans un système home-cinéma ?

Placez-les sur les murs latéraux, au-dessus des oreilles, légèrement en arrière de la zone d'écoute pour un effet enveloppant. Évitez de les placer trop en arrière.

Comment ajuster le niveau du tweeter sur les modèles 300ICW6 et 300ICW8 ?

Le niveau du tweeter se règle via un interrupteur situé à l'arrière de l'enceinte. Ce réglage n'est pas disponible sur le modèle 300 ICW4.

Que faire en cas de problème avec l'enceinte ?

Contactez votre revendeur Focal. En France, la garantie est de 2 ans à compter de la date d'achat. En cas de défaut, renvoyez l'enceinte dans son emballage d'origine au revendeur.

MODE D'EMPLOI 300 ICW4 FOCAL

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

- 0 + HF level

Ajustement du niveau du Tweeter (sur 300ICW6 et 300ICW8 uniquement). Commutateur positionné à l'arrière du produit.

Manuel d'utilisation / User manual

> 0,5 m > 0,5 m (a) approx. 3 m (b) (c) (d) (c) (b) (d) approx. 1,5 m F

	300ICW4 300ICW6 300ICW8
Type	2 voies	2 voies	2 voies
Sensibilité (2,83 V/1 m)	88 dB	89 dB	89 dB
Bande passante (+/-3 dB)	80 Hz	-28 kHz	65 Hz - 28 kHz
Coupure basse (-6 dB)	72 Hz	45 Hz	35 Hz
Impédance nominale	8 Ohms	8 Ohms	8 Ohms
Impédance minimale	4,5 Ohms	4,8 Ohms	4,5 Ohms
Puissance ampli recommandée	25 - 100 W	25 - 130 W	25 - 150 W
Dimensions (∅ x Profondeur)	192 x 100 mm	247 x 108 mm	302 x 130 mm
Diamètre d'encastrement	165 mm	216 mm	264 mm
Profondeur d'encastrement	95 mm	105 mm	130 mm
Poids net (avec grille)	1,3 kg	2,4 kg	3,2 kg
Dimensions carton (L x P x H)	260 x 260 x 250 mm	310 x 310 x 270 mm	375 x 375 x 310 mm
Poids total en carton	2,3 kg	3,9 kg	5,1 kg

	300ICW4 300ICW6 300ICW8
Type	2 ways	2 ways	2 ways
Sensitivity (2.83V/1m)	88dB	89dB	89dB
Frequency response (+/-3dB)	80Hz - 28kHz	65Hz - 28kHz 48Hz - 28kHz
Low frequency point (-6dB)	72Hz	45Hz	35Hz
Nominal impedance	8 Ohms 8 Ohms 8 Ohms
Minimal impedance	4.5 Ohms 4.8 Ohms 4.5 Ohms
Recommended amplifier power	25 - 100W	25 - 130W	25 - 150W
Dimensions (∅/Depth)	7^916 × 3^1516" (192 x 100mm)	9^23/32 × 4^74" (247 x 108mm)	11^57/64 × 5^1/8" (302 x 130mm)
Cut-Out diameter	6^1/2" (165mm)	8^1/2" (216mm)	10^25/64" (264mm)
Depth behind surface	3^4564" (95mm)	4^964" (105mm)	5^1/8" (130mm)
Net weight (with grill)	2.6lbs - (1.3kg)	5.3lbs - (2.4kg) 7.05lbs - (3.2kg)
Box dimensions (W x D x H)	10^15/64 × 10^15/64 × 9^27/32" (260 x 260 x 250mm)	12^13/64 × 12^13/64 × 10^5/8" (310 x 310 x 270mm)	14^49/64 × 14^49/64 × 12^13/64" (375 x 375 x 310 mm)
Total weight in box	5.07lbs - (2.3kg)	8.6lbs - (3.9kg)	11.24lbs - (5.1kg)

Pour validation de la garantie FOCAL-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Contenu de l'emballage

• 1 x enceinte 300ICW de la gamme 300 Series • 1 x cadre de montage • 1 x grille circulaire • 1 x grille carrée • 1 x masque de protection à utiliser pour peinture mur/plafond • 1 x manuel d'utilisation détaillé + QuickStart • 1 x gabarit de découpe

Tweeter TNV2 à dôme inversé en alliage aluminium / magnésium : le tweeter développé pour ces produits utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidité et d'amortissement, pour un aigu à la fois doux et dynamique.

Haut-parleurs à membrane Flax (Lin) : toutes les membranes des haut-parleurs de la gamme 300 Series sont fabriquées avec la technologie sandwich Flax. Le Flax (Lin) est un écotextile aux propriétés structurelles étonnantes : léger, rigide et bien amorti, pour une plus grande neutralité des timbres et une meilleure définition.

Grille de protection à attache magnétique : facilité de mise en place, meilleure intégration.

Filtre à phase optimisée OPC : optimisation de la phase pour une image sonore précise, stable et naturelle.

Utilisable en milieu humide : insensible à l'humidité, utilisation possible dans salle de bains, cuisine...

Kit de montage optionnel.

Période de rodage

Les haut-parleurs utilisés dans les enceintes de la gamme Intégration 300 Series sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures consécutives. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Intégration 300 Series.

Câblage avant l'installation

Vous ne pourrez envisager le montage de vos enceintes qu'après la pose des câbles. Assurez-vous de laisser suffisamment de longueur de câble pour pouvoir connecter facilement votre produit (environ 50 cm). Nous vous conseillons d'utiliser du câble avec un repère de manière à respecter la polarité des haut-parleurs (+/-). Choisissez des câbles de qualité et de section appropriées à la longueur : votre revendeur saura vous conseiller.

Choix de l'amplificateur

Ce n'est pas l'excès de puissance d'un amplificateur qui risque de détériorer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet, si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risquent de détruire le tweeter. La capacité dynamique et la définition des enceintes Integration 300 Series sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de votre budget.

Construction existante

• Avant d'installer les enceintes, assurez-vous que les emplacements correspondants dans le plafond/mur sont libres de toute obstruction comme le passage d'un conduit d'aération, ou de tout câble risquant d'interférer avec l'installation. Utilisez les outils appropriés pour vous aider dans la détermination des endroits adéquats.
• Assurez-vous qu'il y a suffisamment d'espace à l'intérieur du plafond/mur pour pouvoir installer le produit.

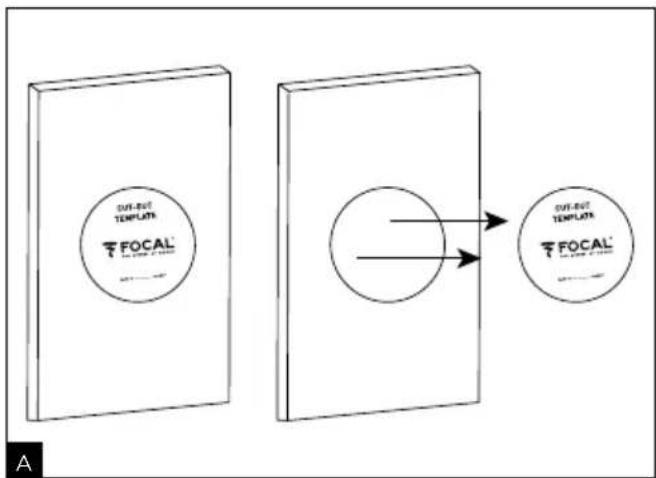

• En utilisant le gabarit de découpe fourni, tracez une ligne sur le plafond/mur existant. Découpez alors en suivant le tracé avec un outil approprié pour pratiquer une ouverture circulaire dans le plafond/mur (fig. A).

Nouvelle construction

• Utilisez le kit de montage optionnel spécifique
• Câblez les enceintes avant de les installer

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pose de l'enceinte

Les produits 300ICW de la gamme 300 Series comprennent un cadre de montage, une enceinte 300ICW, des grilles magnétiques circulaires et carrées. La mise en place des produits 300ICW de la gamme 300 Series ne nécessite aucun outil !

1. Faites pivoter la patte de fixation jusqu'à ce qu'elle se clipse sur le cadre de montage de manière à pouvoir passer le cadre de montage au travers de l'ouverture. (fig. 1)
2. Avec une main, insérez le cadre de montage dans l'ouverture du plafond/mur de manière à ce qu'il soit bien plaqué contre le plafond/mur. (fig. 2)
3. Pour verrouiller le cadre de montage, placez votre autre main au travers de l'ouverture et avec 2 doigts, faites pivoter la patte de fixation à l'opposé de sa position initiale. (fig. 3)
4. Poussez alors la patte vers le bas jusqu'à la butée (fig. 4).
5. Pour finir relâchez la patte et assurez-vous qu'elle est bien fixée. Vérifiez également que la patte ne repose pas sur le câble d'enceinte. (fig. 5)

Note 1 : répéter l'opération pour les autres pattes de fixation.

Note 2 : pour déverrouiller la patte de fixation : en utilisant 2 doigts, faites pivoter vers l'extérieur la patte de fixation, poussez-la vers le haut puis relâchez-la.

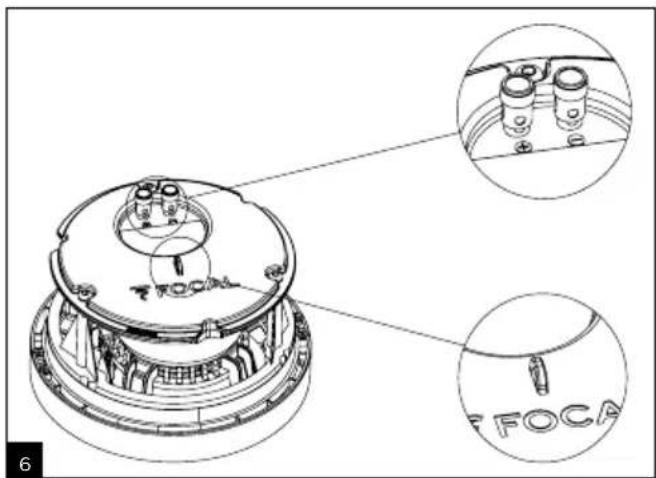

1. Connectez le câble d'enceinte, préalablement dénudé, aux bornes à ressorts de l'enceinte. Il est impératif que la polarité de connexion de chaque enceinte soit correcte : le câble connecté à la borne "+" de l'amplificateur doit être relié à la borne rouge sur l'enceinte. De même, le câble connecté à la borne "-" de l'amplificateur doit être relié à la borne noire. Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement. (fig. 6)
2. L'enceinte peut maintenant être assemblée sur le cadre de montage. Pour ce faire, positionnez les flèches rouges de l'enceinte en face des zones avec le cadenas ouvert du cadre de montage. (fig. 8)

Note : en utilisation In-Ceiling, l'enceinte peut être solidement fixée au plafond à l'aide d'une élingue (non fournie) qui peut être accrochée à l'aide du crochet dédié situé à l'arrière du produit. (fig. 6)

1. Insérez l'enceinte dans le cadre de montage (fig. 7) jusqu'à la butée, et à l'aide des poignées rouges, tournez l'enceinte de manière à ce que les repères soient situées entre 2 zones de cadenas ouverts. (fig. 9)
2. La grille, carrée ou circulaire, peut maintenant être mise en place. La grille est maintenue en place magnétiquement sur le cadre de montage, vous avez juste besoin de l'aligner avec le bord du cadre de montage. (fig. 10)

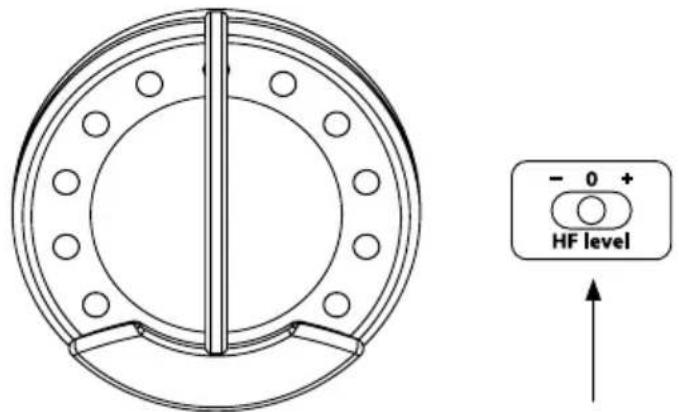

Réglage du tweeter (300ICW6 et 300ICW8)

Le niveau du tweeter peut être ajusté grâce à l'interrupteur situé sur l'arrière de l'enceinte comme indiqué (fig. B).

Orientation du tweeter (300ICW6 et 300ICW8)

Le tweeter peut être articulé sur ±20^ et orienté à : dirigez-le vers la zone d'écoute pour une précision accrue des aigus et de l'image stéréo (fig. C).

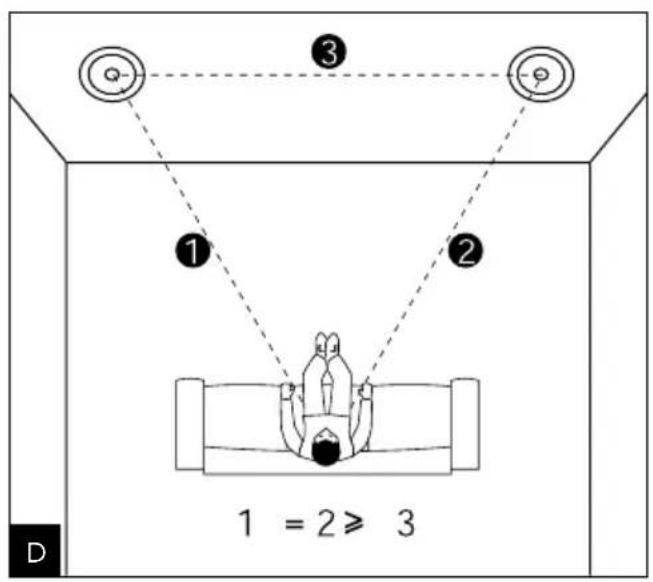

Placement des enceintes principales en utilisation in-wall

Vos enceintes Intégration 300 Series ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musique stéréo ou programmes home-cinéma. Il convient d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci.

Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. D).

Les enceintes devront être placées à la même hauteur et sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. E).

Placement des enceintes centrale et surround

La complexité des bandes sonores des films permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le choix du placement des enceintes est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objectif visé est d'obtenir des sons suffisamment diffus et difficiles à localiser, par le respect de quelques règles de base (fig. F).

L'enceinte centrale doit être placée à proximité de l'écran pour une restitution réaliste des dialogues (fig. Fa). Si un écran de projection micro-perforé est utilisé (transparent acoustiquement), on pourra prévoir l'implantation de l'enceinte centrale derrière cet écran.

Si vous utilisez les produits 300ICW de la gamme 300 Series comme enceintes In-Wall, placez les enceintes surround suffisamment en hauteur, au-dessus des oreilles des auditeurs. Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée. Privilégiez un placement sur les murs latéraux, de part et d'autre de la zone d'écoute ou très légèrement en arrière de celle-ci pour obtenir des effets sonores plus enveloppants (fig. Fb, Fd).

Si vous utilisez les produits 300ICW de la gamme 300 Series comme enceintes In-Ceiling, placez-les suffisamment écartées de chaque côté de la zone d'écoute, ou très légèrement en arrière de celle-ci (fig. Fc).

Pour les systèmes multicanaux 6.1 ou 7.1, il est possible de combiner les enceintes 300 Series comme enceintes In-Wall ou In-Ceiling.

Précautions particulières

L'entretien des enceintes d'intégration 300 Series se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tâchée, nous vous recommandons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte. Éviter la proximité d'une source de chaleur.

Peinture

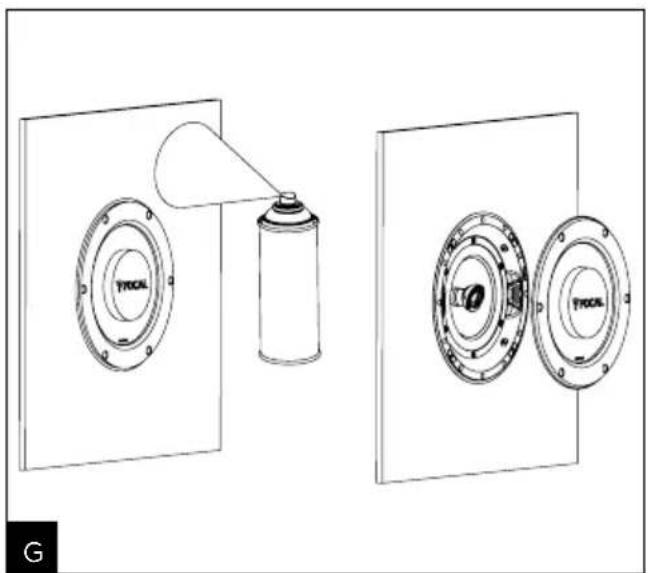

Si vous le désirez, la grille de vos produits 300ICW peut être peinte de manière à harmoniser votre produit avec votre environnement. Nous vous conseillons en premier lieu de retirer la grille du produit et de la peindre à l'aide d'un pistolet à peinture. La peinture utilisée peut être de même nature que la peinture murale. (fig. G)

Si vous désirez peindre le plafond/mur sans démonter votre produit 300ICW, nous vous conseillons d'utiliser le masque de protection fourni. Sa fixation sur le cadre de montage est magnétique. (fig. G)
