| Type de produit | Enceinte encastrable plafond 2 voies coaxiale |
| Marque | Focal |
| Modèle | 300 ICA6 |
| Catégorie | Système home cinéma – Enceinte d'encastrement |
| Haut-parleurs | Médium/Grave « Flax » 16,5 cm (6 1/2") ; Tweeter à dôme inversé Aluminium/Magnésium 25 mm (1") |
| Sensibilité | 89,5 dB (2,83 V/1 m) |
| Bande passante | 65 Hz – 28 kHz (+/- 3 dB) |
| Coupure basse | 45 Hz (-6 dB) |
| Impédance nominale | 8 Ohms |
| Impédance minimale | 4,8 Ohms |
| Puissance ampli recommandée | 25 – 130 W |
| Dimensions (diamètre x profondeur) | 299 x 127 mm |
| Diamètre d'encastrement | 264 mm |
| Profondeur d'encastrement | 146 mm |
| Poids net (avec grille) | 3 kg |
| Poids total en carton | 5,3 kg |
| Dimensions carton | 37,5 x 37,5 x 34 cm |
| Réglage du tweeter | Commutateur HF à 3 positions : -3 dB, 0 dB, +3 dB |
| Orientation du tweeter | Articulé ±20° et rotatif à 360° |
| Type de filtre | Filtre à phase optimisée OPC® |
| Utilisation en milieu humide | Oui (salle de bains, cuisine) |
| Fixation | Cadre de montage sans outil, pattes de fixation rotatives |
| Grille | Magnétique, circulaire et carrée incluses |
| Accessoires fournis | Cadre de montage, grilles, masque de protection, gabarit de découpe, QuickStart |
| Entretien | Dépoussiérage avec chiffon sec ou humide ; ne pas utiliser de solvants |
| Peinture | Grille peignable ; masque de protection fourni pour peinture mur/plafond |
FOIRE AUX QUESTIONS - 300 ICA6 FOCAL
Questions des utilisateurs sur 300 ICA6 FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système home cinéma au format PDF gratuitement ! Retrouvez votre notice 300 ICA6 - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 300 ICA6 de la marque FOCAL.
MODE D'EMPLOI 300 ICA6 FOCAL
Manuel d'utilisation / User manual
Manuel d'utilisation / User manual
Manuel d'utilisation / User manual


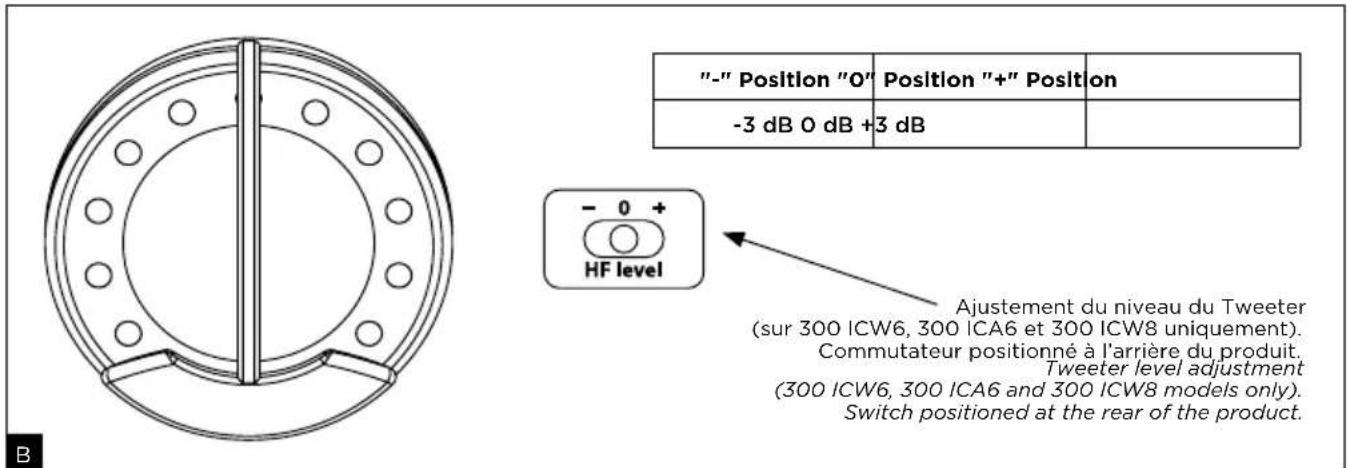

"-" Position "O" Position "+" Position -3 dB 0 dB +3 dB - 0 + HF level Ajustement du niveau du Tweeter (sur 300 ICW6, 300 ICA6 et 300 ICW8 uniquement). Commutateur positionné à l'arrière du produit. Tweeter level adjustment (300 ICW6, 300 ICA6 and 300 ICW8 models only). Switch positioned at the rear of the product.
Manuel d'utilisation / User manual
| Type Encastrable murale/ | plafond 2 voies | Encastrable murale/plafond 2 voiescoaxiale | Encastrable murale/plafond 2 voiescoaxiale | Encastrableplafond2 voies |
| Haut-Parleurs Médium/Grave | « Flax » 10 cmTweeter à dômeinversé en AluminiumMagnésium 25 mm | Médium/Grave« Flax » 16,5 cmTweeter à dômeinversé en AluminiumMagnésium 25 mm | Médium/Grave« Flax » 21 cmTweeter à dômeinversé en AluminiumMagnésium 25 mm | Médium/Grave« Flax » 16,5 cmTweeter à dômeinversé en AluminiumMagnésium 25 mm |
Sensibilité (2,83 V/1 m) 88 dB 89 dB 89 dB 89,5 dB
| Bande passante (+/-3 dB) 80 Hz - 28 kHz 65 Hz - 28 kHz 48 Hz - 28 kHz 65 Hz - 28 kHz | ||||
| Coupure basse (-6 dB) 72 Hz 45 Hz 35 Hz 45 Hz | ||||
| Impédance nominale | 8 Ohms | 8 Ohms | 8 Ohms | 8 Ohms |
| Impédance minimale | 4,5 Ohms | 4,8 Ohms | 4,5 Ohms | 4,8 Ohms |
| Puissance ampli recommandée | 25 - 100 W | 25 - 130 W | 25 - 150 W | 25 - 130 W |
| Dimensions (∅ x Profondeur) | 192 x 100 mm | 247 x 108 mm | 302 x 130 mm | 299 x 127 mm |
| Diamètre d'encastrement | 165 mm | 216 mm | 264 mm | 264 mm |
| Profondeur d'encastrement | 95 mm | 105 mm | 130 mm | 146 mm |
| Poids net (avec grille) | 1,3 kg | 2,4 kg | 3,2 kg | 3 kg |
| Dimensions carton (L x P x H) | 26 x 26 x 25 cm | 31 x 31 x 27 cm | 37,5 x 37,5 x 31 cm | 37,5 x 37,5 x 34 cm |
| Poids total en carton 2,3 kg 3,9 kg 5,1 kg | 5,3 kg | |||
300 ICW4 300 ICW6 300 ICW8 300 ICA6
| Type 2-way in-wall/ | in-ceiling | 2-way coaxial in-wall/in-ceiling | 2-way coaxial in-wall/in-ceiling | 2-way coaxial in-ceiling |
| Drivers | 4" (10cm)Flax Mid-bass1" (25mm) AluminiumMagnesium inverteddome Tweeter | 6 ^1/2 " (16.5cm)Flax Mid-bass1" (25mm) AluminiumMagnesium inverteddome Tweeter | 8 ^1/4 " (16.5cm)Flax Mid-bass1" (25mm) AluminiumMagnesium inverteddome Tweeter | 6 ^1/2 " (16.5cm)Flax Mid-bass1" (25mm) AluminiumMagnesium inverteddome Tweeter |
| Sensitivity (2.83V/1m) | 88dB | 89dB | 89dB | 89.5dB |
| Frequency response (+/-3dB) | 80Hz - 28kHz | 65Hz - 28kHz | 48Hz - 28kHz | 65Hz - 28kHz |
| Low frequency point (-6dB) | 72Hz | 45Hz | 35Hz | 45Hz |
| Nominal impedance | 8 Ohms | 8 Ohms | 8 Ohms | 8 Ohms |
| Minimal impedance | 4.5 Ohms | 4.8 Ohms | 4.5 Ohms | 4.8 Ohms |
| Recommended amplifier power | 25 - 100W | 25 - 130W | 25 - 150W | 25 - 130W |
| Dimensions (∅/Depth) | 7 ^1/2 x4"(192x100mm) | 9 ^3/4 x4 ^1/4 "(247x108mm) | 11 ^1/8 x5 ^1/8 "(302x130mm) | 11 ^3/4 x5"(299x127mm) |
| Cut-Out diameter | 6 ^1/2 " (165mm) | 8 ^1/2 " (216mm) | 10 ^3/8 " (264mm) | 10 ^3/8 " (264mm) |
| Depth behind surface | 3 ^3/4 " (95mm) | 4 ^1/8 " (105mm) | 5 ^1/8 " (130mm) | 5 ^3/4 " (146mm) |
| Net weight (with grille) | 2.8lbs (1.3kg) | 5.3lbs (2.4kg) | 7.05lbs (3.2kg) | 6.61lbs (3kg) |
| Box dimensions (WxDxH) | 10 ^1/4 x10 ^1/4 x9 ^7/8 "(26x26x25cm) | 12 ^1/4 x12 ^1/4 x10 ^5/8 "(31x31x27cm) | 14 ^3/4 x14 ^3/4 x12 ^3/16 "(37.5x37.5x31cm) | 14 ^3/4 x14 ^3/4 x13 ^3/8 "(37.5x37.5x34cm) |
| Total weight in box | 5.07lbs (2.3kg) | 8.6lbs (3.9kg) | 11.24lbs (5.1kg) | 11.68lbs (5.3kg) |

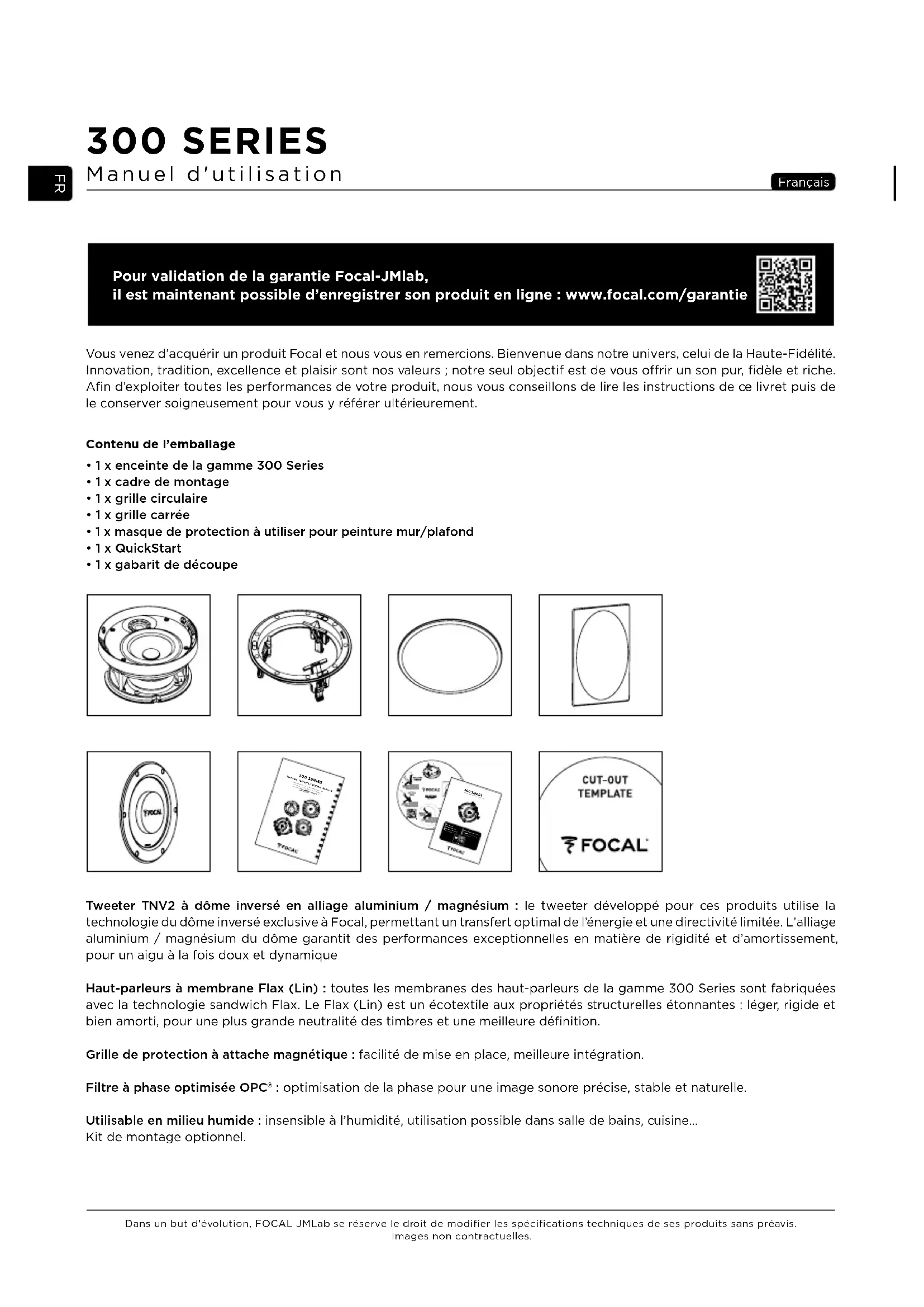

Pour validation de la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
Vous venez d'acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Innovation, tradition, excellence et plaisir sont nos valeurs ; notre seul objectif est de vous offrir un son pur, fidèle et riche. Afin d'exploiter toutes les performances de votre produit, nous vous conseillons de lire les instructions de ce livret puis de le conserver soigneusement pour vous y référer ultérieurement.
Contenu de l'emballage
- 1 x enceinte de la gamme 300 Series
- 1 x cadre de montage
- 1 x grille circulaire
- 1 x grille carrée
- 1 x masque de protection à utiliser pour peinture mur/plafond
- 1 x QuickStart
- 1 x gabarit de découpe
Tweeter TNV2 à dôme inversé en alliage aluminium / magnésium : le tweeter développé pour ces produits utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage aluminium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidité et d'amortissement, pour un aigu à la fois doux et dynamique.
Haut-parleurs à membrane Flax (Lin) : toutes les membranes des haut-parleurs de la gamme 300 Series sont fabriquées avec la technologie sandwich Flax. Le Flax (Lin) est un écotextile aux propriétés structurelles étonnantes : léger, rigide et bien amorti, pour une plus grande neutralité des timbres et une meilleure définition.
Grille de protection à attache magnétique : facilité de mise en place, meilleure intégration.
Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.
Utilisable en milieu humide : insensible à l'humidité, utilisation possible dans salle de bains, cuisine... Kit de montage optionnel.
Période de rodage
Les haut-parleurs utilisés dans les enceintes de la gamme Intégration 300 Series sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures consécutives. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Intégration 300 Series.
Câblage avant l'installation
Vous ne pourrez envisager le montage de vos enceintes qu'après la pose des câbles. Assurez-vous de laisser suffisamment de longueur de câble pour pouvoir connecter facilement votre produit (environ 50 cm). Nous vous conseillons d'utiliser du câble avec un repère de manière à respecter la polarité des haut-parleurs (+/-). Choisissez des câbles de qualité et de section appropriées à la longueur : votre revendeur saura vous conseiller.
Choix de l'amplificateur
Ce n'est pas l'excès de puissance d'un amplificateur qui risque de détériorer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet, si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risquent de détruire le tweeter. La capacité dynamique et la définition des enceintes Integration 300 Series sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de votre budget.
Construction existante
- Avant d'installer les enceintes, assurez-vous que les emplacements correspondants dans le plafond/mur sont libres de toute obstruction comme le passage d'un conduit d'aération, ou de tout câble risquant d'interférer avec l'installation. Utilisez les outils appropriés pour vous aider dans la détermination des endroits adéquats.
- Assurez-vous qu'il y a suffisamment d'espace à l'intérieur du plafond/mur pour pouvoir installer le produit.

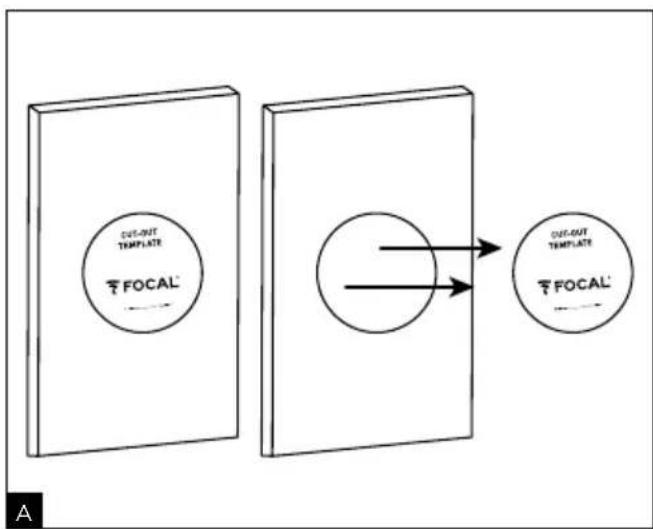

- En utilisant le gabarit de découpe fourni, tracez une ligne sur le plafond/mur existant. Découpez alors en suivant le tracé avec un outil approprié pour pratiquer une ouverture circulaire dans le plafond/mur (fig. A).
Nouvelle construction
- Utilisez le kit de montage optionnel spécifique
- Câblez les enceintes avant de les installer
Conditions de garantie
En cas de problème, adressez-vous à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 2 ans, non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé. Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel FOCAL est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel FOCAL JMLab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
Pose de l'enceinte
Les produits de la gamme 300 Series comprennent un cadre de montage, une enceinte, des grilles magnétiques circulaires et carrées. La mise en place des produits de la gamme 300 Series ne nécessite aucun outil !

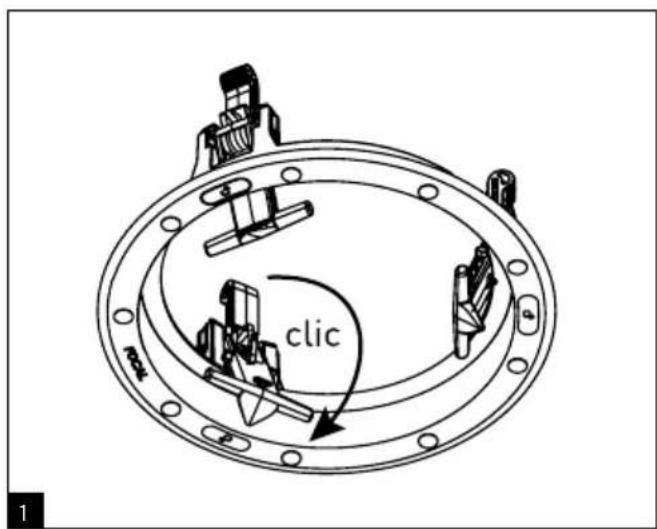

- Faites pivoter la patte de fixation jusqu'à ce qu'elle se clipse sur le cadre de montage de manière à pouvoir passer le cadre de montage au travers de l'ouverture (fig. 1).

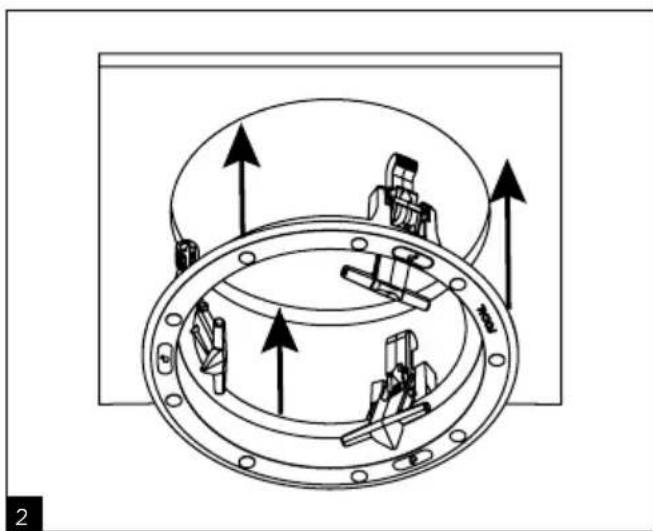

- Avec une main, insérez le cadre de montage dans l'ouverture du plafond/mur de manière à ce qu'il soit bien plaqué contre le plafond/mur (fig. 2).
- Pour verrouiller le cadre de montage, placez votre autre main au travers de l'ouverture et avec 2 doigts, faites pivoter la patte de fixation à l'opposé de sa position initiale (fig. 3).
- Poussez alors la patte vers le bas jusqu'à la butée (fig. 4).
- Pour finir, relâchez la patte et assurez-vous qu'elle est bien fixée. Vérifiez également que la patte ne repose pas sur le câble d'enceinte (fig. 5). Note 1 : répéter l'opération pour les autres pattes de fixation. Note 2 : pour déverrouiller la patte de fixation : en utilisant 2 doigts, faites pivoter vers l'extérieur la patte de fixation, poussez-la vers le haut puis relâchez-la.
- Connectez le câble d'enceinte, préalablement dénudé, aux bornes à ressorts de l'enceinte. Il est impératif que la polarité de connexion de chaque enceinte soit correcte : le câble connecté à la borne « + » de l'amplificateur doit être relié à la borne rouge sur l'enceinte. De même, le câble connecté à la borne « - » de l'amplificateur doit être relié à la borne noire. Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement (fig. 6).

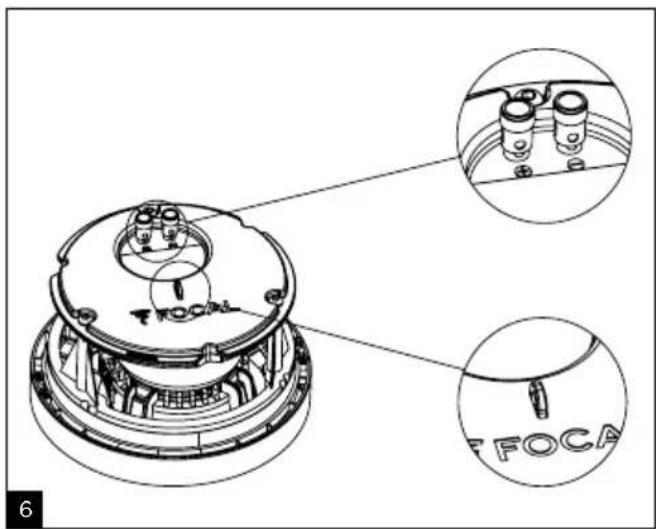

- L'enceinte peut maintenant être assemblée sur le cadre de montage. Pour ce faire, positionnez les flèches rouges de l'enceinte en face des zones avec le cadenas ouvert du cadre de montage (fig. 8). Note : en utilisation In-Ceiling, l'enceinte peut être solidement fixée au plafond à l'aide d'une élingue (non fournie) qui peut être accrochée à l'aide du crochet dédié situé à l'arrière du produit (fig. 6).
- Insérez l'enceinte dans le cadre de montage (fig. 7) jusqu'à la butée, et à l'aide des poignées rouges, tournez l'enceinte de manière à ce que les repères soient situées entre 2 zones de cadenas ouverts (fig. 9).
- La grille, carrée ou circulaire, peut maintenant être mise en place. La grille est maintenue en place magnétiquement sur le cadre de montage, vous avez juste besoin de l'aligner avec le bord du cadre de montage (fig. 10).

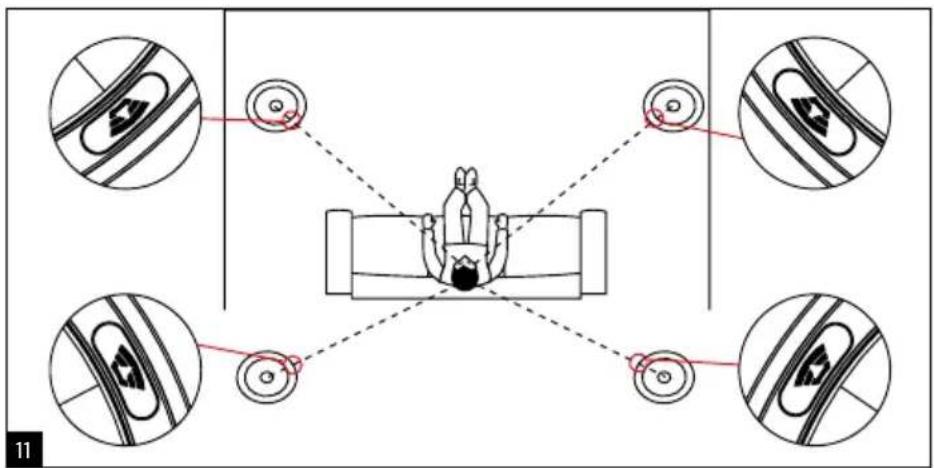

- Les enceintes 300 ICA6 possèdent une flèche rouge de placement sur leur cadre de montage. Cette flèche permet de pointer la position finale d'écoute lors de l'installation du produit (fig. 11).
Réglage du tweeter (300 ICW6, 300 ICA6, 300 ICW8)
Le niveau du tweeter peut être ajusté grâce à l'interrupteur situé sur l'arrière de l'enceinte comme indiqué (fig. B).

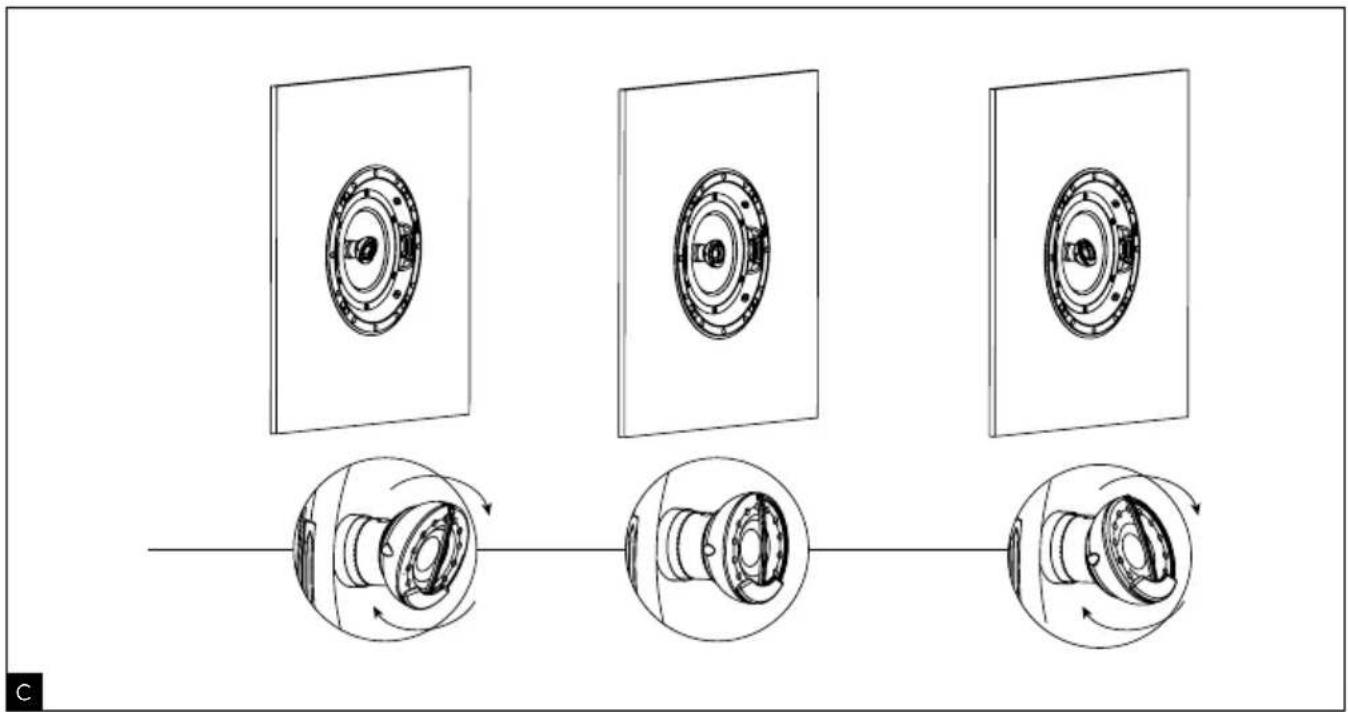

Orientation du tweeter (300 ICW6, 300 ICA6, 300 ICW8)
Le tweeter peut être articulé sur ±20^ et orienté à 360° : dirigez-le vers la zone d'écoute pour une précision accrue des aigus et de l'image stéréo (fig. C).

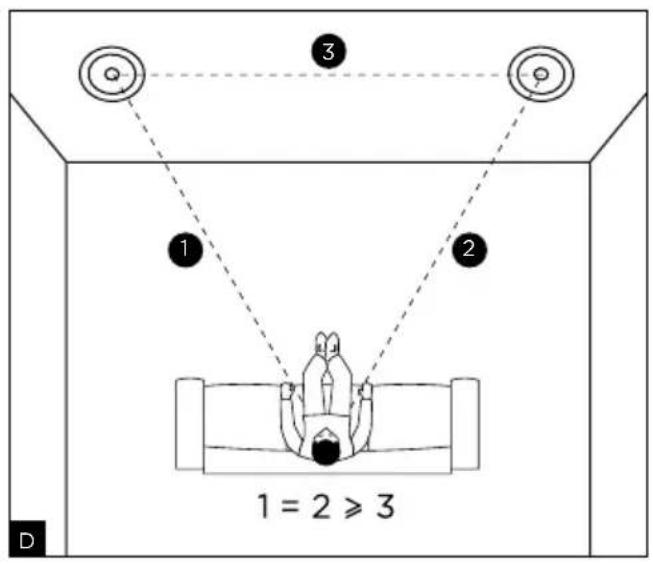

Placement des enceintes principales en utilisation in-wall
Vos enceintes Intégration 300 Series ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musique stéréo ou programmes home-cinéma. Il convient d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Les enceintes devront être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec celle-ci.
Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières (fig. D).
Les enceintes devront être placées à la même hauteur et sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l'auditeur au point d'écoute habituel (fig. E).
Placement des enceintes centrale et surround
La complexité des bandes sonores des films permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le choix du placement des enceintes est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste. L'objectif visé est d'obtenir des sons suffisamment diffus et difficiles à localiser, par le respect de quelques règles de base (fig. F).
L'enceinte centrale doit être placée à proximité de l'écran pour une restitution réaliste des dialogues (fig. Fa). Si un écran de projection micro-perforé est utilisé (transparent acoustiquement), on pourra prévoir l'implantation de l'enceinte centrale derrière cet écran.
Si vous utilisez les produits de la gamme 300 Series comme les enceintes In-Wall, placez les enceintes surround suffisamment en hauteur, au-dessus des oreilles des auditeurs. Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée. Privilégiez un placement sur les murs latéraux, de part et d'autre de la zone d'écoute ou très légèrement en arrière de celle-ci pour obtenir des effets sonores plus enveloppants (fig. Fb, Fd).
Si vous utilisez les produits de la gamme 300 Series comme enceintes In-Ceiling, placez-les suffisamment écartées de chaque côté de la zone d'écoute, ou très légèrement en arrière de celle-ci (fig. Fc).
Pour les systèmes multicanaux 6.1 ou 7.1, il est possible de combiner les enceintes 300 Series comme enceintes In-Wall ou In-Ceiling.
Précautions particulières
L'entretien des enceintes d'intégration 300 Series se limite à un dépoussiérage à l'aide d'un chiffon sec. Si l'enceinte est tâchée, nous vous recommandons simplement l'utilisation d'un chiffon humide.
Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte. Éviter la proximité d'une source de chaleur.

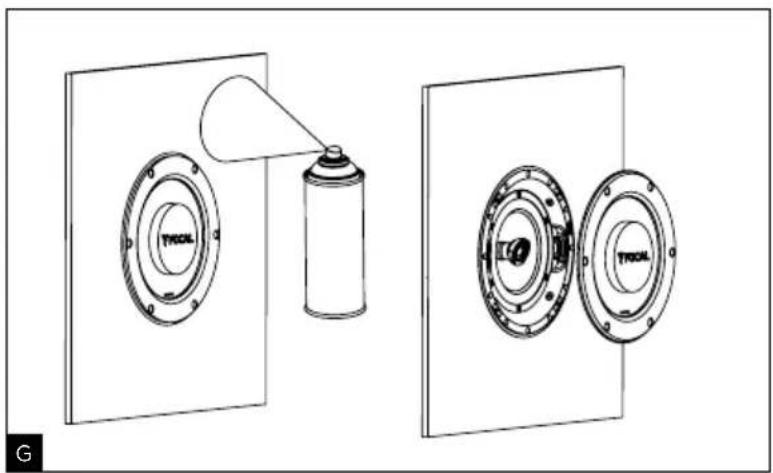

Peinture
Si vous le désirez, la grille de vos produits peut être peinte de manière à harmoniser votre produit avec votre environnement. Nous vous conseillons en premier lieu de retirer la grille du produit et de la peindre à l'aide d'un pistolet à peinture. La peinture utilisée peut être de même nature que la peinture murale. (fig. G)
Si vous désirez peindre le plafond/mur sans démonter votre produit 300 Series, nous vous conseillons d'utiliser le masque de protection fourni. Sa fixation sur le cadre de montage est magnétique. (fig. G)
Connectivity des la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la la l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition à l'acquisition :
الطلاء
Élimination correcte de ce produit.
Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l'UE. Par mesure de prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité.
