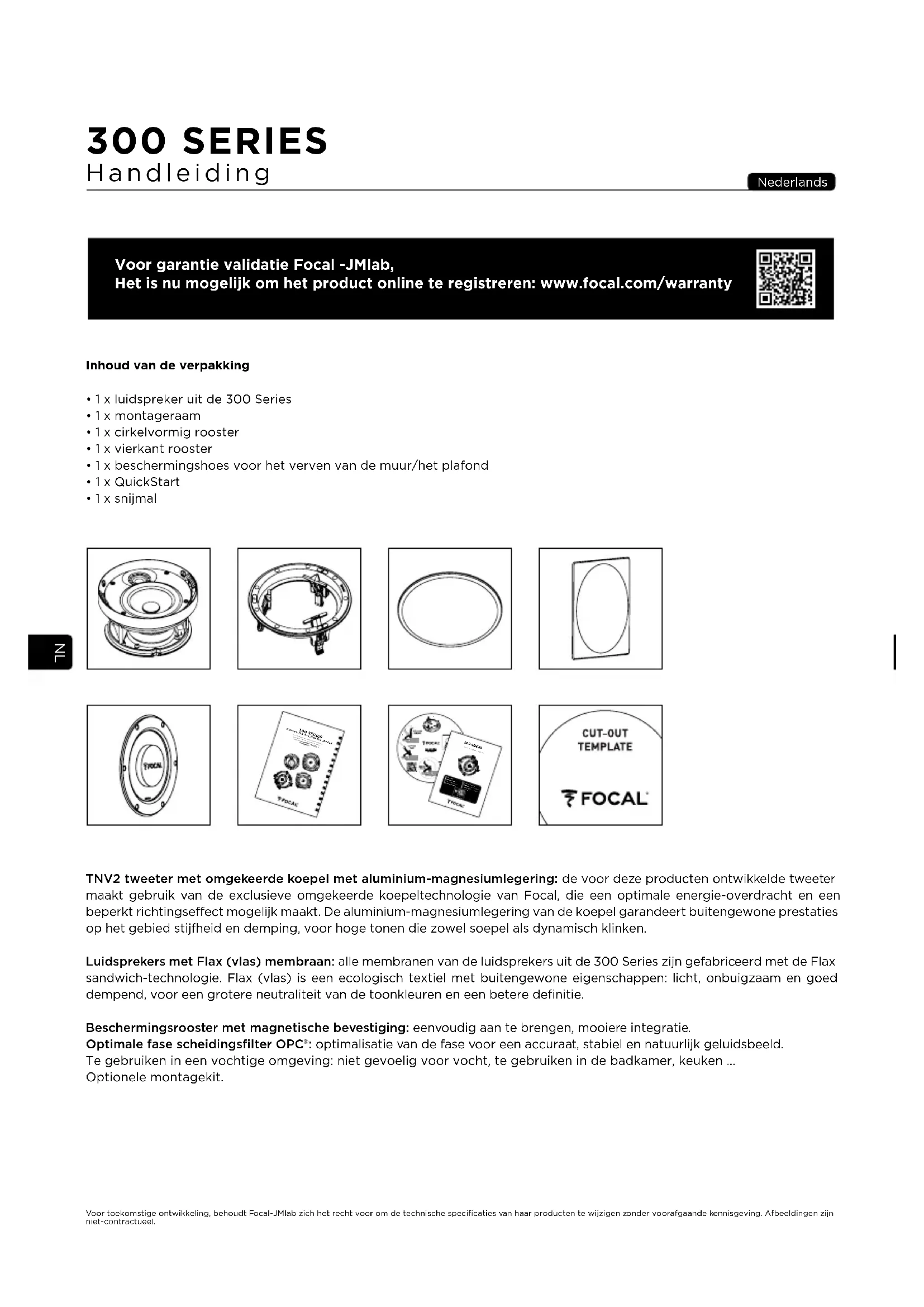

300 SERIES Handleiding Nederlands Inhoud van de verpakking

• 1 x luidspreker uit de 300 Series

• 1 x beschermingshoes voor het verven van de muur/het plafond

• 1 x snijmal TNV2 tweeter met omgekeerde koepel met aluminium-magnesiumlegering: de voor deze producten ontwikkelde tweeter maakt gebruik van de exclusieve omgekeerde koepeltechnologie van Focal, die een optimale energie-overdracht en een beperkt richtingseffect mogelijk maakt. De aluminium-magnesiumlegering van de koepel garandeert buitengewone prestaties op het gebied stijfheid en demping, voor hoge tonen die zowel soepel als dynamisch klinken. Luidsprekers met Flax (vlas) membraan: alle membranen van de luidsprekers uit de 300 Series zijn gefabriceerd met de Flax sandwich-technologie. Flax (vlas) is een ecologisch textiel met buitengewone eigenschappen: licht, onbuigzaam en goed dempend, voor een grotere neutraliteit van de toonkleuren en een betere definitie. Beschermingsrooster met magnetische bevestiging: eenvoudig aan te brengen, mooiere integratie. Optimale fase scheidingsfilter OPC®: optimalisatie van de fase voor een accuraat, stabiel en natuurlijk geluidsbeeld. Te gebruiken in een vochtige omgeving: niet gevoelig voor vocht, te gebruiken in de badkamer, keuken … Optionele montagekit. Voor garantie validatie Focal -JMlab, Het is nu mogelijk om het product online te registreren: www.focal.com/warranty Voor toekomstige ontwikkeling, behoudt Focal-JMlab zich het recht voor om de technische specificaties van haar producten te wijzigen zonder voorafgaande kennisgeving. Afbeeldingen zijn niet-contractueel.

Ga naar de gebruiksaanwijzing

300 SERIES Handleiding Proefdraaiperiode De gebruikte luidsprekers uit de Intégration 300 Series zijn complexe mechanische elementen die een aanpassingsperiode nodig hebben. Dit om zo goed mogelijk te kunnen presteren en zich aan te kunnen passen aan de temperatuur en vochtigheidsgraad van de omgeving. Deze inspeelperiode is afhankelijk van de omstandigheden en kan enkele weken duren. Om dit proces sneller te laten verlopen, raden wij u aan uw luidsprekers gedurende een twintigtal opeenvolgende uren aan te zetten. Zodra de eigenschappen van de luidspreker volkomen gestabiliseerd zijn, kunt u volledig genieten van de prestaties van uw Intégration 300Series-luidsprekers. Bekabeling voor de installatie U kunt uw luidsprekers pas inbouwen als u de kabels heeft aangesloten. Zorg ervoor dat u genoeg kabel overlaat om uw product eenvoudig aan te sluiten (circa 50 cm). Wij adviseren u een kabel te gebruiken met een herkenningsteken, zodat u rekening kunt houden met de polariteit van de luidsprekers (+/-). Kies voor kwaliteitskabels in de gewenste lengte: uw verkoper kan u adviseren Kiezen van de versterker Niet door overmaat aan vermogen van een versterker riskeert u de luidsprekers te beschadigen, maar juist met een tekort aan vermogen. Als het volume te hoog is, absorbeert en genereert de versterker storende geluiden die de tweeter kunnen beschadigen. De dynamische capaciteit en de definitie van de luidsprekers van de Intégration 300 Series zijn hoog genoeg om de kwaliteiten en gebreken van de eraan gekoppelde versterkers naar voren te laten komen. Uw verkoper kan u helpen met uw keuze, afhankelijk van uw smaak en budget. Installatie Bestaande constructie

• Verzeker u voor het installeren van de luidsprekers ervan dat de bevestigingsplaatsen in het plafond/de muur vrij zijn van obstructies, zoals een luchtkoker of een kabel die een nadelige werking op de installatie kan hebben. Gebruik de passende middelen om vast te stellen welke plaatsen geschikt zijn.

• Verzeker u ervan dat er genoeg ruimte in het plafond/de muur is om het product te kunnen installeren.

• Teken met gebruikmaking van de meegeleverde snijmal een lijn op het plafond/de muur. Volg vervolgens deze lijn met een daarvoor geschikt gereedschap en zaag of snijd een ronde opening in het plafond/de muur (fig. A). Nieuwe constructie

• Gebruik de optionele, speciale montagekit

• Bekabel alvorens de luidsprekers vooraf aan montage Garantievoorwaarden Alle Focal-luidsprekers zijn gedekt door een garantie die is bepaald door de officiële Focal-distributeur in uw land. Uw distributeur kan alle details over de garantievoorwaarden verstrekken. De garantie dekt ten minste de juridisch bepaalde garanties die van kracht zijn in het land waar de oorspronkelijke aankoopfactuur is afgegeven34

Plaatsing van de luidspreker De 300 Series-producten van de 300 Series bestaan uit een montageraam, een luidspreker en cirkelvormige en vierkante magnetische roosters. De 300 Series-producten van de kunnen zonder gereedschap worden geplaatst!

1. Draai de bevestigingshaak totdat deze zich vastklemt op het montageraam, zodat u het montageraam door de opening

2. Schuif het montageraam met één hand in de opening van het plafond/de muur, zodanig dat deze goed tegen het

plafond/de muur aan blijft zitten (fig. 2).

3. Om het montageraam vast te zetten, steekt u uw andere hand door de opening en draait u de bevestigingshaak met 2

vingers tegenovergesteld aan de uiteindelijke positie (fig. 3).

4. Druk vervolgens de haak naar beneden tot aan de pal (fig. 4).

5. Laat vervolgens de haak los en verzeker u ervan dat deze goed vastzit. Controleer ook of de haak niet op de kabel van

de luidsprekerkorf rust (fig. 5). Noot 1: herhaal deze handeling voor de andere bevestigingshaken. Noot 2: om de bevestigingshaak weer los te maken: draai de bevestigingshaak met 2 vingers naar buiten, duw deze naar boven en laat de haak vervolgens los.

6. Verbind de vooraf blootgelegde kabel met de veerklemmen van de luidspreker. Het is absoluut noodzakelijk dat de

polariteit van elke luidspreker juist is: de kabel die verbonden is met de klem “+“ van de versterker dient verbonden te worden met de rode klem op de luidspreker. Op dezelfde wijze dient de kabel die verbonden is met de klem “-“ van de versterker verbonden te worden met de zwarte klem. Als niet aan deze voorwaarde is voldaan, zullen het stereogeluid en de waarneming van de lage tonen aanzienlijk verslechteren (fig. 6).

7. De luidspreker kan nu aan het montageraam worden bevestigd. Plaats hiertoe de rode pijlen van de luidsprekerkorf

tegenover de delen met de geopende sluiting van het montageraam (fig. 8). Noot: bij het gebruik van In-Ceiling kan de luidspreker vast aan het plafond worden bevestigd met behulp van een strop (niet meegeleverd), die kan worden vastgemaakt met behulp van een speciale haak die zich aan de achterzijde van het product bevindt (fig. 6). 8. Schuif de luidsprekerkorf in het montageraam (fig. 7) tot aan de lager en draai de luidsprekerkorf met behulp van de rode pijlen zodanig dat de herkenningstekens zich tussen 2 delen met geopende sluitingen bevinden (fig. 9).

9. Het vierkante of cirkelvormige rooster kan nu worden aangebracht. Het rooster blijft met magnetische kracht aan het

montageraam bevestigd en u hoeft het enkel in lijn te brengen met de rand van het montageraam (fig. 10).

10. De speakers 300 ICA6 beschikken over een rode pijl op het frame. Deze pijl geeft de richting van de uiteindelijke

luisterpositie aan als hulp bij het installeren van het product. (afb. 11) 300 SERIES Handleiding35

Afstellen van de tweeter (300 ICW6, 300 ICA6, 300 ICW8) Het niveau van de tweeter kan worden aangepast met behulp van de schakelaar die zich aan de achterzijde van de luidspreker bevindt (fig. B). Oriëntatie van de tweeter (300 ICW6, 300 ICA6, 300 ICW8) De tweeter kan ± 20° naar voren worden bewogen en geeft 360° rondom geluid af: richt de tweeter in de richting van de luisterlocatie voor een grotere precisie van de hoge tonen en het stereogeluid (fig. C). Plaatsing van de hoofdluidsprekerboxen met gebruikmaking van In-Wall Uw Intégration 300 Series-luidsprekers zijn zodanig gefabriceerd dat ze alle vormen van stereomuziek en homecinemaprogramma’s zo nauwkeurig mogelijk weergeven. U hoeft slecht enkele eenvoudige voorschriften in acht te nemen om hun prestaties te optimaliseren en een goed geluidsevenwicht en een realistisch geluidsbeeld te garanderen. De luidsprekers dienen op symmetrische wijze ten opzichte van de luisterlocatie te worden geplaatst, waarbij ze idealiter een gelijkzijdige driehoek met deze locatie vormen. Het is evenwel mogelijk om deze afstanden te laten variëren, teneinde de ideale opstelling te vinden voor een specifieke inrichting (fig. D). De luidsprekers dienen op dezelfde hoogte te worden geplaatst en op eenzelfde horizontaal vlak. Idealiter wordt de tweeter ter hoogte van de oren van de luisteraar geplaatst op de plek waar gewoonlijk wordt geluisterd (fig.E). Plaatsing van de midden (center) en de surround-luidsprekers De meervoudige geluidskanalen van films maakt het tegenwoordig mogelijk een zeer grote verscheidenheid aan surround- effecten te verkrijgen. De keuze van de locatie van de luidsprekers is bepalend voor het verkrijgen van een realistische driedimensionale geluidsomgeving. Het beoogde doel is om geluiden te verkrijgen die voldoende worden verspreid en ruimtelijk klinken. Dit door enkele basisregels in acht te nemen (fig. F). De midden-luidspreker dient in de nabijheid van het scherm te worden geplaatst voor een realistische weergave van de dialogen (fig. Fa). Als gebruik wordt gemaakt van een microgeperforeerd scherm (akoestisch transparant), kan worden gekozen voor plaatsing van de midden-luidspreker achter dit scherm. Als u van de producten van de 300 Series In-Wall luidsprekers gebruikt, plaats dan de surround-luidsprekers, op voldoende hoogte, boven de oren van de luisteraars. Zorg ervoor dat u de surround-luidsprekers niet te ver achter de luisterlocatie plaatst, want dan zal de waarneming verslechteren. Plaats ze bij voorkeur op zijmuren, aan weerskanten van de luisterlocatie of een heel klein beetje achter deze locatie voor het verkrijgen van meer omhullende geluidseffecten (fig. Fb, Fd). Als u van de producten van de 300 Series In-Ceiling luidsprekers gebruikt, plaats deze dan voldoende ver van elke zijde van de geluidslocatie, of een heel klein beetje achter deze locatie (fig. Fc). Voor de systemen met meerdere kanalen 6.1 en 7.1 is het mogelijk om de luidsprekers van de 300 Series te combineren als In-Wall of In-Ceiling luidsprekers. Specifieke voorzorgsmaatregelen Het onderhoud van de inbouwluidsprekers van de 300 Series beperkt zich tot het stofvrij maken met behulp van een droge doek. Als er zich vlekken op de luidspreker bevinden, raden wij u aan eenvoudig een vochtige doek te gebruiken. Gebruik nooit oplosmiddelen, schoonmaakmiddelen, alcohol, bijtende producten, een krabber of reinigingsapparaten om het oppervlak van de luidspreker te reinigen. Niet in de buurt van een warmtebron plaatsen. Verven (Spuiten!) Indien u dit wenst, kan het rooster van uw producten in elke gewenst kleur worden geverfd. Wij raden u aan allereerst het rooster van het product af te halen en deze vervolgens met behulp van een verfpistool of spuitbus te verven. Gebruik geen kwast, daar deze de perforatie zal dicht schilderen. De gebruikte verf mag dezelfde samenstelling hebben als de muurverf, let daarbij wel op de viscositeit, niet te dik (fig. G). Indien u het plafond/de muur wilt verven zonder uw 300 Series-product te verwijderen, raden wij u aan de meegeleverde beschermingshoes te gebruiken. Deze blijft op magnetische wijze aan het montageraam bevestigd (fig. G). 300 SERIES Handleiding36
