Tipo de produto	Caixa embutida no teto 2 vias coaxial
Marca	Focal
Modelo	300 ICA6
Categoria	Sistema home theater – Caixa embutida
Alto-falantes	Médio/Grave "Flax" 16,5 cm (6 1/2"); Tweeter de cúpula invertida Alumínio/Magnésio 25 mm (1")
Sensibilidade	89,5 dB (2,83 V/1 m)
Faixa de passagem	65 Hz – 28 kHz (+/- 3 dB)
Corte inferior	45 Hz (-6 dB)
Impedância nominal	8 Ohms
Impedância mínima	4,8 Ohms
Potência do amplificador recomendada	25 – 130 W
Dimensões (diâmetro x profundidade)	299 x 127 mm
Diâmetro de embutimento	264 mm
Profundidade de embutimento	146 mm
Peso líquido (com grade)	3 kg
Peso total da caixa	5,3 kg
Dimensões da caixa	37,5 x 37,5 x 34 cm
Ajuste do tweeter	Chave HF de 3 posições: -3 dB, 0 dB, +3 dB
Orientação do tweeter	Articulado ±20° e giratório a 360°
Tipo de filtro	Filtro de fase otimizada OPC®
Uso em ambiente úmido	Sim (banheiro, cozinha)
Fixação	Moldura de montagem sem ferramenta, patas de fixação giratórias
Grade	Magnética, circular e quadrada incluídas
Acessórios fornecidos	Moldura de montagem, grades, máscara de proteção, gabarito de corte, QuickStart
Manutenção	Remoção de poeira com pano seco ou úmido; não usar solventes
Pintura	Grade pintável; máscara de proteção fornecida para pintura de parede/teto

Perguntas frequentes - 300 ICA6 FOCAL

Como instalar a caixa 300 ICA6 em um teto existente?

Use o gabarito de corte fornecido para traçar a abertura. Corte cuidadosamente com uma ferramenta apropriada, verificando a ausência de obstáculos (cabos, condutas). Insira a moldura de montagem, gire as patas de fixação para travar (veja figuras 1 a 5 do manual). Conecte o cabo respeitando a polaridade, depois monte a caixa na moldura alinhando as setas vermelhas. Por fim, fixe a grade magnética.

Que tipo de cabo usar e como respeitar a polaridade?

Use um cabo de caixa de qualidade com marca de polaridade (uma faixa ou código de cores). Deixe cerca de 50 cm de cabo para facilitar a conexão. Conecte o fio marcado '+' ao terminal vermelho da caixa e o fio '-' ao terminal preto. Uma inversão de polaridade degrada a imagem estéreo e a percepção dos graves.

Como ajustar o nível do tweeter?

Uma chave de 3 posições está localizada na parte traseira da caixa. Permite atenuar ou aumentar o nível dos agudos: posição '-' = -3 dB, posição '0' = neutro, posição '+' = +3 dB. Ajuste de acordo com seu ambiente e preferências sonoras.

Como orientar o tweeter para uma melhor audição?

O tweeter pode ser articulado ±20° e girado 360°. Oriente-o para a zona de audição para melhorar a precisão dos agudos e a imagem estéreo. Desaperte ligeiramente o anel de bloqueio se necessário (veja figura C do manual).

Posso pintar a grade da caixa?

Sim, a grade pode ser pintada para harmonizar com sua decoração. Remova a grade e use de preferência uma pistola de pintura com tinta mural clássica. Se pintar a parede/teto sem desmontar, use a máscara de proteção magnética fornecida para proteger a caixa.

Como limpar a caixa?

Remova o pó com um pano seco e macio. Em caso de mancha, use um pano ligeiramente úmido. Nunca use solventes, detergentes, álcool ou produtos corrosivos, nem utensílios abrasivos que danificariam a superfície.

Qual é a potência de amplificação recomendada?

Focal recomenda uma potência de amplificador entre 25 e 130 watts. Uma potência insuficiente pode causar saturação e danificar o tweeter. Um amplificador de qualidade adequado à sua sala e gostos é aconselhável.

A caixa é adequada para ambientes úmidos como um banheiro?

Sim, o modelo 300 ICA6 é insensível à umidade e pode ser instalado em ambientes úmidos como banheiro ou cozinha, desde que respeitadas as distâncias de segurança em relação aos pontos de água. Um kit de montagem opcional está disponível para fixação reforçada.

Como validar a garantia Focal?

Para ativar a garantia de 2 anos (na França), registre seu produto online em www.focal.com/garantie. Guarde a nota fiscal. Em caso de problema, entre em contato com seu revendedor Focal que analisará o equipamento e providenciará o reparo ou substituição se a garantia se aplicar.

Posso usar a caixa como caixa surround?

Absolutamente. A linha 300 Series pode ser usada como caixas surround. Coloque-as nas paredes laterais, acima do nível dos ouvidos, ligeiramente atrás da zona de audição para um efeito envolvente. Em configuração de teto (In-Ceiling), afaste-as de cada lado da zona de audição.

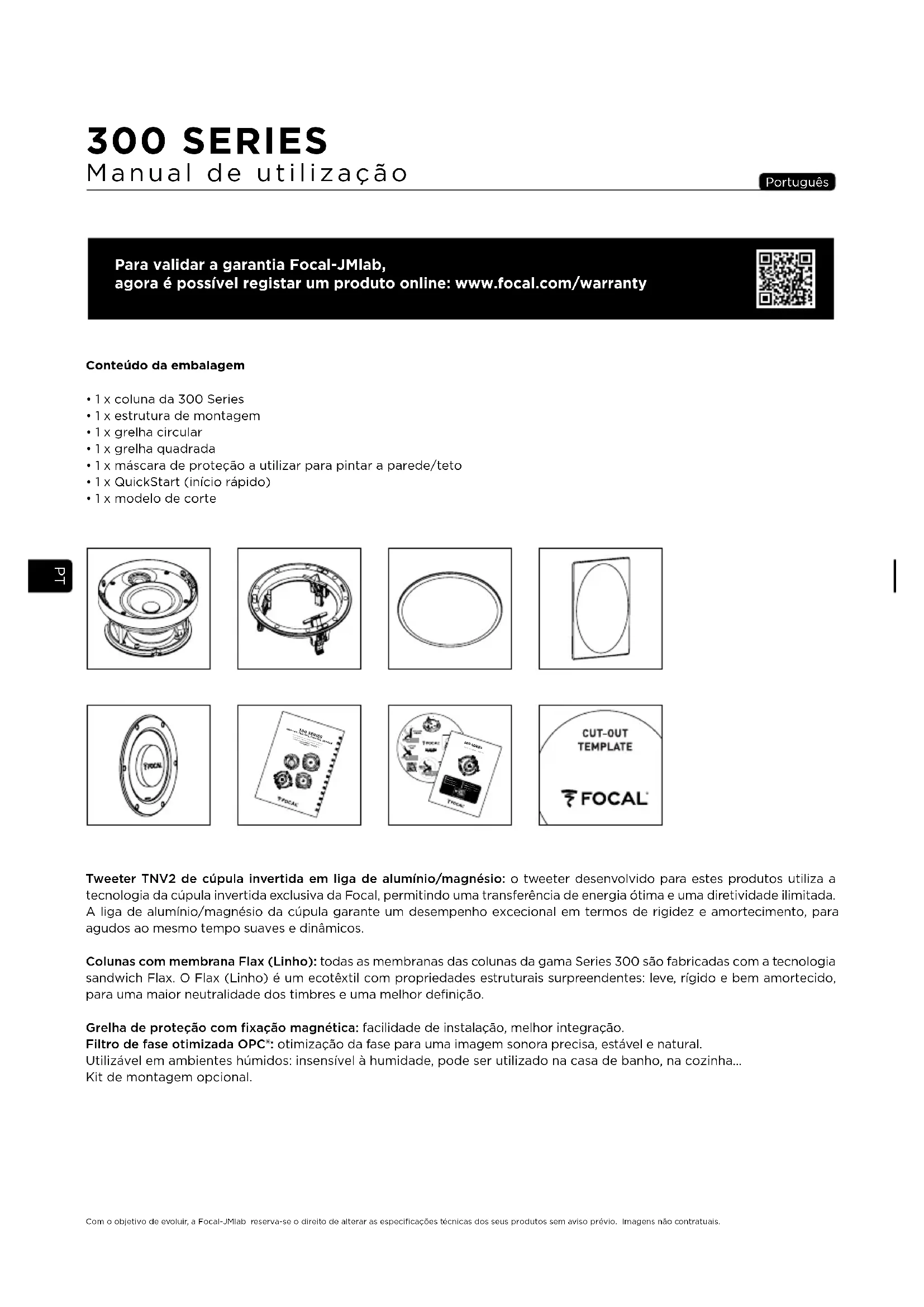

MANUAL DE UTILIZADOR 300 ICA6 FOCAL

Manuale d'uso / Manual de uso / Manual de utilização /

Para validar a garantia Focal-JMlab, agora é possível registar um produto online: www.focal.com/warranty

Conteúdo da embalagem

• 1 x coluna da 300 Series
- 1 x estrutura de montagem
- 1 x grelha circular
• 1 x grelha quadrada
- 1 x máscara de proteção a utilizar para pintar a parede/teto
- 1 x QuickStart (início rápido)
- 1 x modelo de corte

Tweeter TNV2 de cúpula invertida em liga de alumínio/magnésio: o tweeter desenvolvido para estes produtos utiliza a tecnologia da cúpula invertida exclusiva da Focal, permitindo uma transferência de energia ótima e uma diretividade ilimitada. A liga de alumínio/magnésio da cúpula garante um desempenho excecional em termos de rigidez e amortecimento, para agudos ao mesmo tempo suaves e dinâmicos.

Colunas com membrana Flax (Linho): todas as membranas das colunas da gama Series 300 são fabricadas com a tecnologia sandwich Flax. O Flax (Linho) é um ecotêxtil com propriedades estruturais surpreendentes: leve, rígido e bem amortecido, para uma maior neutralidade dos timbres e uma melhor definição.

Grelha de proteção com fixação magnética: facilidade de instalação, melhor integração.

Filtro de fase otimizada OPC®: otimização da fase para uma imagem sonora precisa, estável e natural.

Utilizável em ambientes húmidos: insensível à humidade, pode ser utilizado na casa de banho, na cozinha...

Os altifalantes utilizados nas colunas da gama Intégration 300 Series são elementos mecânicos complexos que exigem um período de adaptação para funcionarem no melhor das suas possibilidades, e para se adaptarem às condições de temperatura e humidade do seu meio ambiente. Este período de rodagem varia consoante as condições encontradas e pode prolongar-se por algumas semanas. Para acelerar esta operação, recomendamos-lhe que deixe as suas colunas funcionarem durante vinte horas consecutivas. Assim que as características da coluna estiverem completamente estabilizadas, poderá desfrutar plenamente do desempenho das suas colunas de Integração da 300 Series

Cablagem antes da instalação

Só poderá considerar a montagem das suas colunas depois da colocação dos cabos. Não se esqueça de deixar um comprimento de cabo suficiente para ligar facilmente o seu produto (cerca de 50 cm). Aconselhamos a utilização de cabos com marcações de referência, de modo a respeitar a polaridade dos altifalantes (+/-). Escolha cabos de qualidade e de secção adequada ao comprimento: o seu revendedor saberá aconselhá-lo.

Escolha do amplificador

Não é o excesso de potência de um amplificador que pode danificar a coluna e os altifalantes, mas, pelo contrário, a falta de potência. Com efeito, se o volume for demasiado elevado, o amplificador satura e gera sinais parasitas que poderiam destruir o tweeter. A capacidade dinâmica e a definição das colunas de Integração da 300 Series são suficientemente elevados para realizar as qualidades e os defeitos dos amplificadores que lhes estão associados. O seu revendedor saberá orientar a sua escolha, em função dos seus gostos e do seu orçamento.

Instalação

Construção existente

• Antes de instalar as colunas, certifique-se de que os locais de colocação correspondentes no teto/parede não têm quaisquer obstruções, como a passagem de uma conduta de ventilação, ou de qualquer cabo que possa interferir com a instalação. Utilize as ferramentas apropriadas para o ajudar a determinar os locais adequados.
• Certifique-se de que há espaço suficiente no interior do teto/parede para poder instalar o produto.
• Utilizando o modelo de corte fornecido, trace uma linha no teto/parede existente. Em seguida, corte ao longo do contorno com uma ferramenta adequada para fazer uma abertura circular no teto/parede (fig. A).

Construção nova

• Utilize o kit de montagem específico opcional
• Coloque os cabos nas colunas antes de as instalar

Condições de garantia

Todas as colunas Focal estão cobertas pela garantia elaborada pelo distribuidor oficial da Focal no seu país. O seu distribuidor pode fornecer-lhe todas as informações relativas às condições da garantia. A cobertura da garantia abrange pelo menos o concedido pela garantia legal em vigor no país onde a fatura de compra original foi emitida.

Posicionar a coluna

Os produtos da 300 Series incluem uma estrutura de montagem, uma coluna e grelhas magnéticas circulares e quadradas. A instalação dos produtos da 300 Series não necessita de ferramentas!

1. Faça rodar a base de fixação até encaixar na estrutura de montagem, de modo a passar a estrutura de montagem através da abertura. (fig. 1)
2. Com uma mão, insira a estrutura de montagem na abertura do teto/parede, de forma a aderir bem contra o teto/parede. (fig. 2)
3. Para fixar a armação de montagem, coloque a outra mão através da abertura e, com dois dedos, rode o suporte de fixação no sentido oposto ao da posição inicial. (fig. 3)

4. Depois, empurre o suporte para baixo até ao batente (fig. 4).

5. Para terminar, solte o suporte e verifique se está bem fixo. Verifique também se o suporte não está assente sobre o cabo da coluna. (fig. 5)

Nota 1: repita o procedimento para os outros suportes de fixação.

Nota 2: para desbloquear o suporte de fixação: com 2 dedos, rode o suporte de fixação para o exterior, empurre-o para cima e depois solte-o.

1. Ligue o cabo do altifalante, com a ponta previamente descarnada, aos bornes de mola da coluna. É imperativo que a polaridade da ligação de cada coluna esteja correta: o cabo ligado ao borne "+" do amplificador deve ser ligado ao borne vermelho na coluna. De igual modo, o cabo ligado ao borne "-" do amplificador deve ser ligado ao borne preto. Se esta condição não for respeitada, a imagem estéreo e a perceção dos graves irão degradar-se significativamente. (fig. 6)

2. A coluna pode, agora, ser montada na estrutura de montagem. Para tal, posicione as setas vermelhas da coluna em frente às zonas com o cadeado aberto da estrutura de montagem. (fig. 8)

Nota: na utilização em Teto, a coluna pode ser solidamente fixa ao teto com uma línga (não fornecida) que poderá ser pendurada, utilizando o gancho dedicado situado na parte de trás do produto. (fig. 6)

1. Insira a coluna na estrutura de montagem (fig. 7) até ao batente e, utilizando as pegas vermelhas, vire a coluna de modo a que as marcações fiquem localizadas entre 2 zonas de cadeado aberto. (fig. 9)

2. A grelha, quadrada ou circular, já pode ser instalada. A grelha é mantida em posição magneticamente na estrutura de montagem, e só tem de a alinhar com o rebordo da estrutura de montagem. (fig. 10)

3. Los altavoces 300 ICA6 tienen una flecha roja de posicionamiento en su marco de montaje. Esta flecha permite apuntar hacia la posición final de escucha durante la instalación del equipo (fig. 11).

Regulação do tweeter (300 ICW6, 300 ICA6, 300 ICW8)

O nível do tweeter pode ser ajustado através do interruptor situado na parte traseira da coluna, conforme indicado (fig. B).

Orientação do tweeter (300 ICW6, 300 ICA6, 300 ICW8)

O tweeter pode ser articulado a ±20^ e orientado a 360^ : oriente-o para a área de audição para obter uma precisão fiel dos agudos e da imagem estéreo (fig. C).

Colocação das colunas principais na utilização em Parede

As suas colunas de Integração da 300 Series foram concebidas para reproduzir o mais fielmente possível todas as formas de música estéreo ou programas cinema em casa. É conveniente observar algumas regras simples para otimizar o seu desempenho, garantir um bom equilíbrio tonal e uma imagem sonora realista. As colunas devem ser colocadas simetricamente face à área de audição, de modo a formar idealmente um triângulo equilátero com esta área.

No entanto, é possível variar estas distâncias para encontrar o compromisso ideal, de acordo com as condições particulares da disposição do espaço (fig. D).

As colunas devem ser colocadas à mesma altura e no mesmo plano horizontal. Idealmente, o tweeter será colocado ao nível dos ouvidos do ouvinte no ponto de audição habitual (fig. E).

Localização das colunas central e surround

A complexidade das bandas sonoras dos filmes permite, atualmente, uma grande diversidade de efeitos de som surround. A escolha da colocação das colunas é, portanto, determinante para a obtenção de um espaço tridimensional realista. O objetivo visado é obter sons suficientemente difusos e difíceis de localizar, respeitando algumas regras de base (fig. F). A coluna central deve ser colocada perto do ecrã para uma reprodução realista dos diálogos (fig. Fa). Se for utilizado um ecrã de projeção microperfurado (acusticamente transparente), podemos prever a localização da coluna central por trás desse ecrã.

Se utilizar os produtos da gama 300 Series como colunas de Parede, coloque as colunas surround a uma altura suficiente acima dos ouvidos dos ouvintes. Evite colocar as colunas surround muito atrás da área de audição, porque a perceção ficará degradada. Prefira uma colocação nas paredes laterais, de ambos os lados da área de audição ou muito ligeiramente para trás desta, para obter efeitos sonoros mais envolventes (fig. Fb, Fd).

Se utilizar os produtos da 300 Series como colunas de Teto, coloque-as suficientemente separadas de cada lado da área de audição, ou muito ligeiramente atrás desta (fig. Fc).

Para os sistemas de multicanais 6.1 ou 7.1, é possível combinar as colunas Series 300 como colunas de Parede ou de Teto.

Precauções especiais

Para a manutenção das colunas de integração da Series 300 basta a limpar o pó com um pano seco. Se a coluna estiver manchada, recomendamos que utilize simplesmente um pano húmido.

Nunca utilize solventes, detergentes, álcool ou produtos corrosivos, raspadores ou outros utensílios para limpar a superfície da coluna. Evite a proximidade de qualquer fonte de calor.

Pintura

Se o desejar, a grelha dos seus produtos pode ser pintada de modo a harmonizar o produto com o seu ambiente. Recomendamos que primeiro remova a grelha do produto e a pinte com uma pistola de pintura. A tinta utilizada pode ser de natureza semelhante à usada na parede. (fig. G)

Se desejar pintar o teto/parede sem desmontar o produto 300 Series, recomendamos a utilização da máscara de proteção fornecida. A sua fixação na estrutura de montagem é magnética. (fig. G)
