300 ICA6 - Sistema home cinema FOCAL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore da incasso a soffitto 2 vie coassiale
Marca	Focal
Modello	300 ICA6
Categoria	Sistema home cinema – Diffusore da incasso
Altoparlanti	Midrange/Grave "Flax" 16,5 cm (6 1/2"); Tweeter a cupola invertita Alluminio/Magnesio 25 mm (1")
Sensibilità	89,5 dB (2,83 V/1 m)
Banda passante	65 Hz – 28 kHz (+/- 3 dB)
Taglio basso	45 Hz (-6 dB)
Impedenza nominale	8 Ohm
Impedenza minima	4,8 Ohm
Potenza amplificatore consigliata	25 – 130 W
Dimensioni (diametro x profondità)	299 x 127 mm
Diametro di incasso	264 mm
Profondità di incasso	146 mm
Peso netto (con griglia)	3 kg
Peso totale in cartone	5,3 kg
Dimensioni cartone	37,5 x 37,5 x 34 cm
Regolazione del tweeter	Interruttore HF a 3 posizioni: -3 dB, 0 dB, +3 dB
Orientamento del tweeter	Snodato ±20° e rotante a 360°
Tipo di filtro	Filtro a fase ottimizzata OPC®
Utilizzo in ambiente umido	Sì (bagno, cucina)
Fissaggio	Telaio di montaggio senza utensili, piedini di fissaggio rotanti
Griglia	Magnetica, circolare e quadrata incluse
Accessori forniti	Telaio di montaggio, griglie, maschera di protezione, dima di taglio, QuickStart
Manutenzione	Spolverare con panno asciutto o umido; non usare solventi
Verniciatura	Griglia verniciabile; maschera di protezione fornita per verniciatura parete/soffitto

Domande frequenti - 300 ICA6 FOCAL

Come installare il diffusore 300 ICA6 in un soffitto esistente?

Usa la dima di taglio fornita per tracciare l'apertura. Taglia con cura con un utensile appropriato, verificando l'assenza di ostacoli (cavi, condotti). Inserisci il telaio di montaggio, ruota i piedini di fissaggio per bloccarlo (vedi figure da 1 a 5 del manuale). Collega il cavo rispettando la polarità, quindi monta il diffusore sul telaio allineando le frecce rosse. Infine, fissa la griglia magnetica.

Che tipo di cavo usare e come rispettare la polarità?

Usa un cavo per diffusori di qualità con indicatore di polarità (una striscia o codice colore). Lascia circa 50 cm di cavo per facilitare la connessione. Collega il filo contrassegnato '+' al morsetto rosso del diffusore e il filo '-' al morsetto nero. Un'inversione di polarità degrada l'immagine stereo e la percezione dei bassi.

Come regolare il livello del tweeter?

Un interruttore a 3 posizioni si trova sul retro del diffusore. Permette di attenuare o aumentare il livello degli acuti: posizione '-' = -3 dB, posizione '0' = neutro, posizione '+' = +3 dB. Regola in base all'ambiente e alle tue preferenze sonore.

Come orientare il tweeter per un ascolto migliore?

Il tweeter può essere snodato su ±20° e ruotato a 360°. Orientatelo verso la zona di ascolto per migliorare la precisione degli acuti e l'immagine stereo. Svitare leggermente l'anello di bloccaggio se necessario (vedi figura C del manuale).

Posso verniciare la griglia del diffusore?

Sì, la griglia può essere verniciata per armonizzarsi con l'arredamento. Rimuovi la griglia e usa preferibilmente una pistola a vernice con vernice murale classica. Se vernici la parete/soffitto senza smontare, usa la maschera di protezione magnetica fornita per proteggere il diffusore.

Come pulire il diffusore?

Spolverare con un panno asciutto e morbido. In caso di macchie, usa un panno leggermente umido. Non usare mai solventi, detergenti, alcol o prodotti corrosivi, né utensili abrasivi che danneggerebbero la superficie.

Qual è la potenza di amplificazione consigliata?

Focal raccomanda una potenza dell'amplificatore compresa tra 25 e 130 watt. Una potenza insufficiente può causare saturazione e danneggiare il tweeter. È consigliato un amplificatore di qualità adatto alla stanza e ai propri gusti.

Il diffusore è adatto ad ambienti umidi come un bagno?

Sì, il modello 300 ICA6 è insensibile all'umidità e può essere installato in ambienti umidi come bagno o cucina, a condizione di rispettare le distanze di sicurezza dai punti d'acqua. Un kit di montaggio opzionale è disponibile per un fissaggio rinforzato.

Come validare la garanzia Focal?

Per attivare la garanzia di 2 anni (in Francia), registra il prodotto online su www.focal.com/garantie. Conserva la fattura d'acquisto. In caso di problemi, contatta il rivenditore Focal che analizzerà l'apparecchio e provvederà alla riparazione o sostituzione se la garanzia è applicabile.

Posso usare il diffusore come altoparlante surround?

Assolutamente. La gamma 300 Series può essere usata come altoparlanti surround. Posizionali sulle pareti laterali, sopra il livello delle orecchie, leggermente dietro la zona di ascolto per un effetto avvolgente. In configurazione a soffitto (In-Ceiling), distanziali ai lati della zona di ascolto.

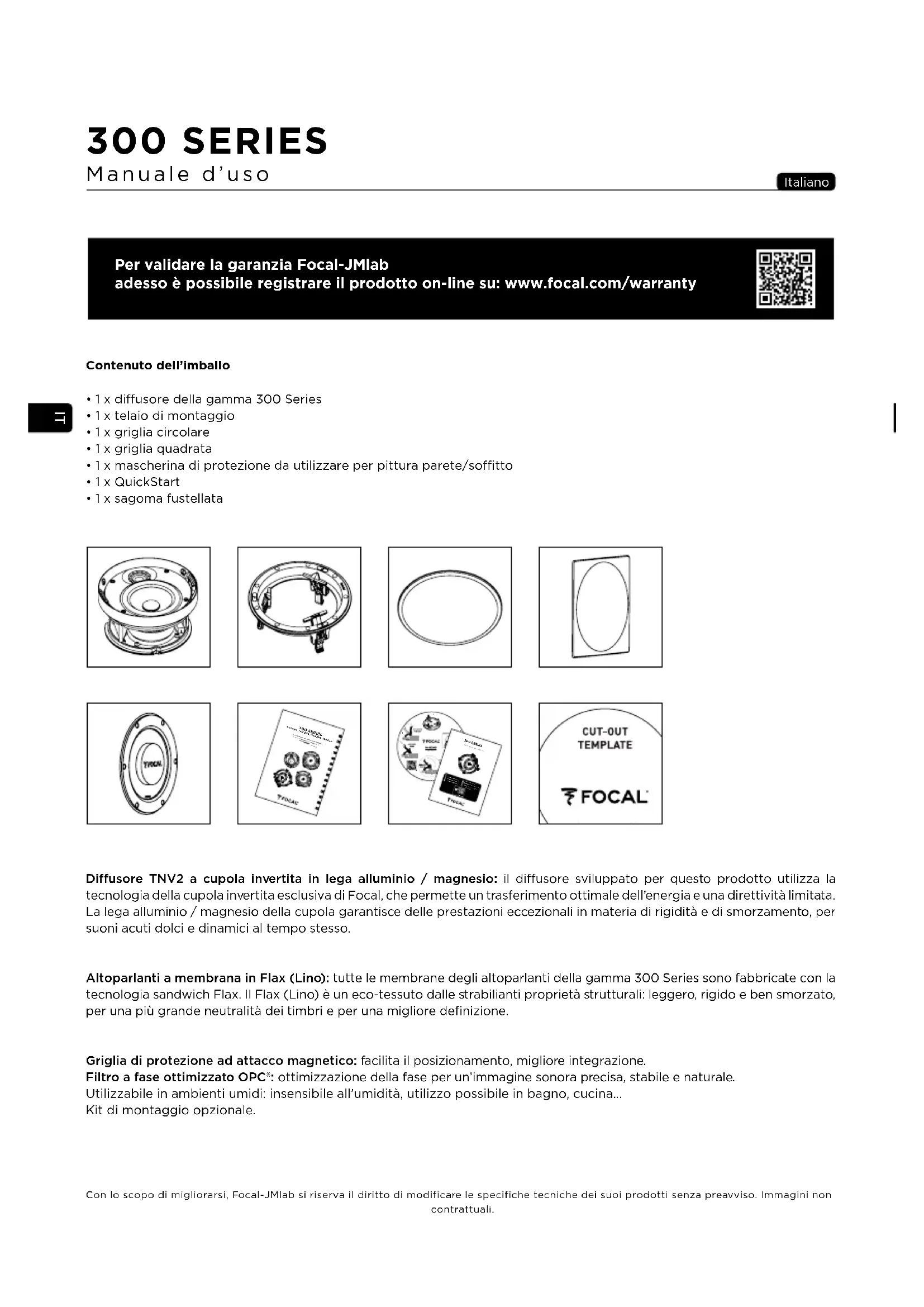

MANUALE UTENTE 300 ICA6 FOCAL

Per validare la garanzia Focal-JMlab adesso è possibile registrare il prodotto on-line su: www.focal.com/warranty

Contenuto dell'imballo

• 1 x diffusore della gamma 300 Series
• 1 x telaio di montaggio
- 1 x griglia circolare
- 1 x griglia quadrata
- 1 x mascherina di protezione da utilizzare per pittura parete/soffitto
- 1 x QuickStart
- 1 x sagoma fustellata

Diffusore TNV2 a cupola invertita in lega alluminio / magnesio: il diffusore sviluppato per questo prodotto utilizza la tecnologia della cupola invertita esclusiva di Focal, che permette un trasferimento ottimale dell'energia e una direttività limitata. La lega alluminio / magnesio della cupola garantisce delle prestazioni eccezionali in materia di rigidità e di smorzamento, per suoni acuti dolci e dinamici al tempo stesso.

Altoparlanti a membrana in Flax (Lino): tutte le membrane degli altoparlanti della gamma 300 Series sono fabbricate con la tecnologia sandwich Flax. Il Flax (Lino) è un eco-tessuto dalle strabilianti proprietà strutturali: leggero, rigido e ben smorzato, per una più grande neutralità dei timbri e per una migliore definizione.

Griglia di protezione ad attacco magnetico: facilita il posizionamento, migliore integrazione.

Filtro a fase ottimizzato OPC®: ottimizzazione della fase per un'immagine sonora precisa, stabile e naturale.

Utilizzabile in ambienti umidi: insensibile all'umidità, utilizzo possibile in bagno, cucina...

Kit di montaggio opzionale.

Periodo di rodaggio

Gli altoparlanti utilizzati nei diffusori della gamma Integration 300 Series sono degli elementi meccanici complessi che esigono un periodo di adattamento per funzionare al meglio delle loro possibilità e per adattarsi alle condizioni di temperatura e di umidità del vostro ambiente. Questo periodo di rodaggio varia a seconda delle condizioni e può prolungarsi per qualche settimana. Per accelerare questa operazione, vi consigliamo di far funzionare i vostri diffusori per una ventina di ore consecutive. Una volta che le caratteristiche del diffusore si saranno completamente stabilizzate, potrete godere appieno delle prestazioni dei vostri diffusori Integration 300 Series.

Cablaggio prima dell'installazione

Sarà possibile montare gli amplificatori solo dopo aver posizionato i cavi. Assicuratevi di lasciare una lunghezza sufficiente dei cavi per poter collegare facilmente il vostro prodotto (50 cm circa). Vi consigliamo di utilizzare dei cavi con una fase che rispetti la polarità degli altoparlanti (+/-). Scegliete dei cavi di qualità e di sezione appropriata alla lunghezza: il vostro rivenditore vi saprà consigliare.

Scelta dell'amplificatore

Non è l'eccesso di potenza di un amplificatore che rischia di deteriorare il diffusore e gli altoparlanti, ma al contrario una mancanza di potenza. Infatti, se il volume è troppo alto, l'amplificatore satura e genera dei segnali parassiti che rischiano di distruggere il diffusore. La capacità dinamica e la definizione dei diffusori Integration 300 Series sono sufficientemente elevate da evidenziare le qualità e i difetti degli amplificatori a loro collegati. Il vostro rivenditore saprà guidare la vostra scelta, in funzione dei vostri gusti e del vostro budget.

Istallazione

Impianto esistente

• Prima d'installare i diffusori, assicuratevi che le corrispondenti posizioni nel soffitto/muro siano libere da ostruzioni come il passaggio di un condotto d'areazione, o di qualsiasi cavo che possa interferire con l'impianto. Utilizzate gli strumenti idonei che vi supportino nella determinazione dei luoghi adeguati.
• Assicuratevi che ci sia spazio sufficiente all'interno del soffitto/muro per poter installare il prodotto.
• Utilizzando la sagoma fustellata fornita, tracciate una linea sul soffitto/muro esistente. Tagliate quindi seguendo la traccia con uno strumento idoneo per praticare un'apertura circolare nel soffitto/muro (fig. A).

Nuovo impianto

• Utilizzate il kit di montaggio opzionale specifico
• Cablate i diffusori prima di installarli

Condizioni di garanzia

Tutti gli altoparlanti Focal sono coperti da garanzia emessa dal distributore ufficiale Focal del tuo paese. Il tuo distributore potrà fornirti tutti i dettagli relativi alle condizioni di garanzia. La copertura della garanzia comprende quanto concesso dalla garanzia legale in forza nel paese in cui è stata emessa la fattura d'acquisto originale.

Posa del diffusore

I prodotti della gamma 300 Series comprendono un telaio di montaggio, un diffusore, delle griglie magnetiche circolari e quadrate. Il posizionamento dei prodotti della gamma 300 Series non necessita di alcun strumento!

1. Fate ruotare l'attacco per il fissaggio fino a quando scatta nel telaio di montaggio in maniera da poter passare il telaio di montaggio attraverso l'apertura. (fig. 1)
2. Con una mano, inserite il telaio di montaggio nell'apertura del soffitto/muro in maniera che sia ben premuto contro il soffitto/muro. (fig. 2)

3. Per bloccare il telaio di montaggio, posizionate la mano attraverso l'apertura e con 2 dita fate ruotare l'attacco per il fissaggio nel lato opposto rispetto a quello iniziale. (fig. 3)

4. Spingete quindi l'attacco verso il basso fino all'arresto. (fig. 4)

5. Quindi rilasciate l'attacco e assicuratevi che sia ben fissato. Verificate inoltre che l'attacco non si appoggi sul cavo del diffusore. (fig. 5)

Nota 1: ripetere l'operazione per gli altri attacchi per il fissaggio.

Nota 2: per sbloccare l'attacco per il fissaggio: utilizzando 2 dita far ruotare verso l'esterno l'attacco per il fissaggio, spingetelo verso l'alto quindi rilasciatelo.

1. Collegiate il cavo del diffusore, già spellato, ai morsetti a molla del diffusore. Sarà necessario che la polarità di connessione di ogni diffusore sia corretta: il cavo connesso al morsetto "+" dell'amplificatore deve essere collegato al morsetto rosso sull'amplificatore. Allo stesso modo, il cavo collegato al morsetto "-" dell'amplificatore deve essere collegato al morsetto nero. Se questa condizione non viene rispettata, l'immagine stereo e la percezione dei bassi peggiorerà considerevolmente. (fig. 6)

2. Il diffusore adesso può essere assemblato sul telaio di montaggio. Per fare questo, posizionate le frecce rosse del diffusore di fronte alle zone con il lucchetto aperto del telaio di montaggio. (fig. 8)

Nota: in utilizzo In-Ceiling, il diffusore può essere solidamente fissato al soffitto grazie ad una imbragatura (non fornita) che può essere attaccata con il gancio apposito che si trova nella parte posteriore del prodotto. (fig. 6)

1. Inserite il diffusore nel telaio di montaggio (fig. 7) fino alla battuta, e grazie alle maniglie rosse girate il diffusore in modo che i perni si trovino tra 2 zone con i lucchetti aperti. (fig. 9)

2. La griglia, quadrata o circolare, adesso può essere posizionata. La griglia è mantenuta in posizione magneticamente sul telaio di montaggio, avrete solo bisogno di allinearla con il bordo del telaio di montaggio. (fig. 10)

3. Sul telaio di montaggio dei diffusori 300 ICA6 è presente una freccetta rossa di posizionamento. Consente di direzionare più agevolmente la posizione di ascolto finale in fase di installazione (fig. 11).

Regolazione del diffusore (300 ICW6, 300 ICA6, 300 ICW8)

Il livello del diffusore può essere regolato grazie all'interruttore che si trova nella parte posteriore del prodotto come indicato. (fig. B)

Orientamento del diffusore (300 ICW6, 300 ICA6, 300 ICW8)

Il diffusore si può snodare di ±20^ e orientare a 360^ : giratelo verso la zona d'ascolto per una maggior precisione dei suoni acuti e dell'immagine stereo (fig. C).

Posizionamento dei diffusori principali in utilizzo In-Wall

I vostri diffusori Integration 300 Series sono stati studiati per restituire il più fedelmente possibile tutte le forme di musica stereo o programmi home-cinema. Sarà opportuno osservare qualche semplice regola per ottimizzarne le prestazioni, garantire un buon equilibrio tonale e un'immagine sonora realistica. I diffusori dovranno essere posizionati simmetricamente rispetto alla zona d'ascolto, in maniera da formare idealmente un triangolo equilatero con questa.

Tuttavia è possibile far variare queste distanze per trovare il compromesso ideale in funzione delle condizioni di arredamento particolari (fig. D).

I diffusori dovranno essere posizionati alla stessa altezza su uno stesso piano orizzontale. Idealmente, il diffusore sarà posizionato a livello dell'orecchio dell'ascoltatore nel punto abituale di ascolto (fig. E).

Posizionamento del diffusori centrale e surround

La complessità delle colonne sonore dei film permette oggi di ottenere un'enorme diversità di effetti surround. La scelta della posizione dei diffusori è quindi determinante per ottenere uno spazio tridimensionale realistico. L'obiettivo è quello di ottenere suoni sufficientemente diffusi e difficili da localizzare, rispettando poche semplici regole di base (fig. F).

Il centrale deve essere posizionato in prossimità dello schermo per una restituzione realistica dei dialoghi (fig. Fa). Se uno schermo di proiezione micro perforato viene utilizzato (acusticamente trasparente), si potrà prevedere il posizionamento del centrale dietro questo schermo.

Se utilizzate i prodotti della gamma 300 Series come diffusori In-Wall, posizionate i diffusori surround sufficientemente in alto, al di sopra delle orecchie dell'ascoltatore. Evitate di posizionare i diffusori surround troppo indietro rispetto alla zona d'ascolto poiché la percezione perderebbe qualità. Privilegiate una posizione sui muri laterali, da una parte e dall'altra della zona d'ascolto, o leggermente indietro rispetto a questi per ottenere degli effetti sonori più avvolgenti (fig. Fb, Fd).

Se utilizzate i prodotti della gamma 300 Series come diffusori In-Ceiling, posizionateli sufficientemente lontani da ogni lato della zona d'ascolto, o leggermente indietro rispetto a questa (fig. Fc).

Per il sistema multicanale 6.1 o 7.1 è possibile combinare i diffusori 300 Series come diffusori In-Wall o In-Ceiling.

Precauzioni particolari

L'unica manutenzione di cui avranno bisogno i diffusori Integration 300 Series sarà quella di essere spolverati con un panno asciutto. Se il diffusore è macchiato, vi consigliamo semplicemente l'utilizzo di un panno umido.

Non utilizzare mai solventi, detergenti, alcool o prodotti corrosivi o abrasivi per pulire la superficie del diffusore. Evitare la vicinanza con le fonti di calore.

Verniciatura

Se lo desiderate la griglia dei prodotti può essere dipinta in maniera da armonizzare il vostro prodotto con l'ambiente. Vi consigliamo in primo luogo di togliere la griglia dal prodotto e dipingerla con una pistola per verniciatura. La vernice utilizzata può essere anche la stessa che si utilizza per i muri. (fig. G)

Se desiderate dipingere il soffitto/muro senza smontare il prodotto 300 Series vi consigliamo di utilizzare la maschera di protezione fornita. Il fissaggio sul telaio di montaggio è magnetico. (fig. G)

Corretto smaltimento di questo prodotto.

Questa marcatura indica che, nell'UE, questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici. A titolo preventivo per l'ambiente e la salute, deve essere riciclato in modo responsabile per favorire il riutilizzo delle risorse materiali. Per mandare indietro l'apparecchio usato, si prega di utilizzare il sistema di reso e raccolta o di contattare il rivenditore da cui è stato acquistato il prodotto, il quale potrà procedere a riciclare il prodotto in totale sicurezza.
