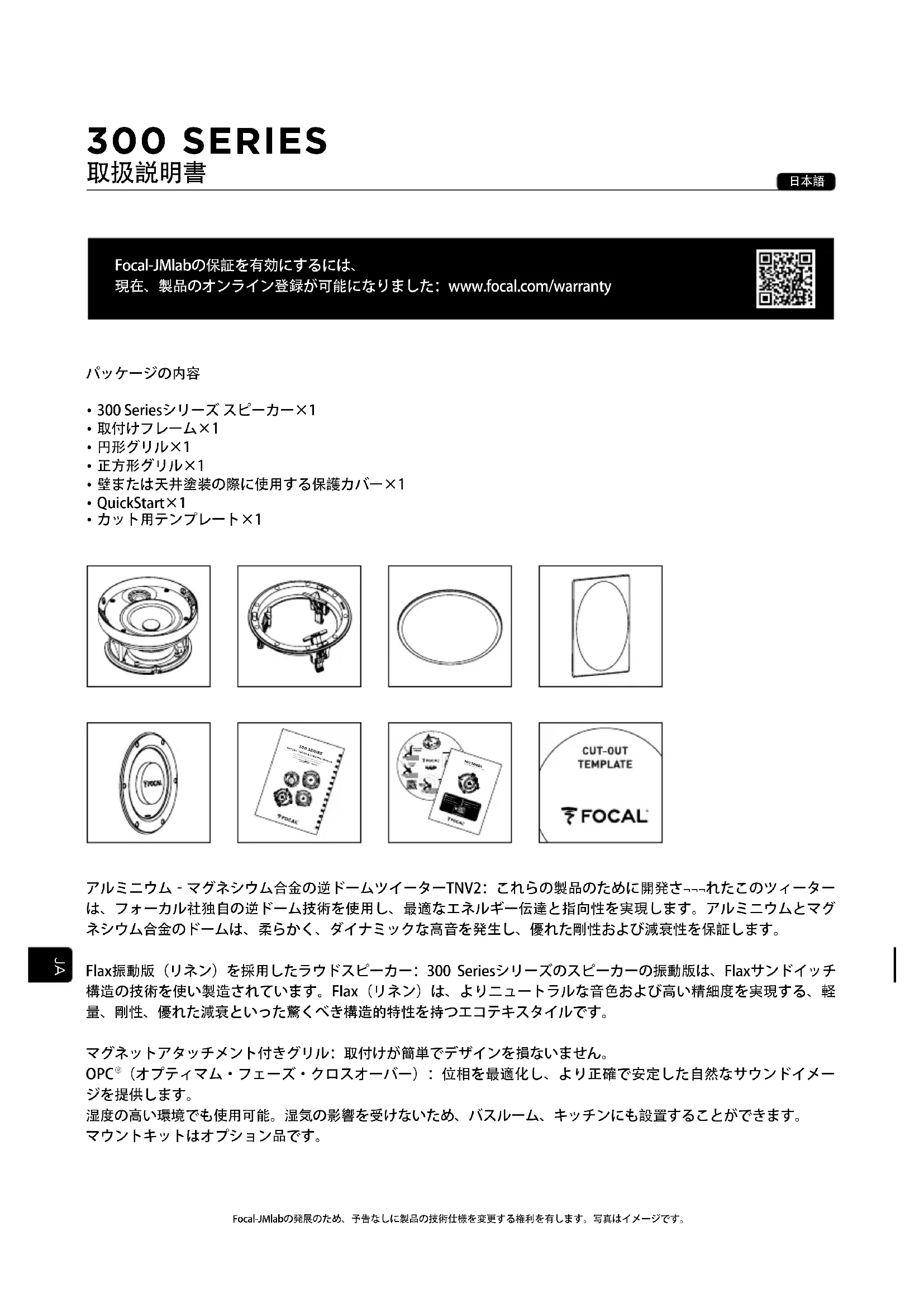

• 300 Seriesシリーズ スピーカー×1

• 壁または天井塗装の際に使用する保護カバー×1

• カット用テンプレート×1 アルミニウム‐マグネシウム合金の逆ドームツイーターTNV2：これらの製品のために開発さ¬¬¬れたこのツィーター は、フォーカル社独自の逆ドーム技術を使用し、最適なエネルギー伝達と指向性を実現します。アルミニウムとマグ ネシウム合金のドームは、柔らかく、ダイナミックな高音を発生し、優れた剛性および減衰性を保証します。 Flax振動版（リネン）を採用したラウドスピーカー：300 Seriesシリーズのスピーカーの振動版は、Flaxサンドイッチ 構造の技術を使い製造されています。Flax（リネン）は、よりニュートラルな音色および高い精細度を実現する、軽 量、剛性、優れた減衰といった驚くべき構造的特性を持つエコテキスタイルです。 マグネットアタッチメント付きグリル：取付けが簡単でデザインを損ないません。 OPC

（オプティマム•フェーズ•クロスオーバー）：位相を最適化し、より正確で安定した自然なサウンドイメー

湿度の高い環境でも使用可能。湿気の影響を受けないため、バスルーム、キッチンにも設置することができます。 マウントキットはオプション品です。 Focal-JMlabの保証を有効にするには、 現在、製品のオンライン登録が可能になりました：www.focal.com/warranty Focal-JMlabの発展のため、予告なしに製品の技術仕様を変更する権利を有します。写真はイメージです。

スピーカーのエージング Intégration 300 Seriesシリーズのスピーカーに使用されているスピーカードライバは、最大限に機能を発揮するた めには、環境の温度や湿度に適応するために、調整期間を必要とします。このエージング期間はそれぞれ環境によ って変化し、数週間必要なこともあります。この期間を短縮するために、スピーカーを約20時間連続で慣らすこと をお勧めします。スピーカーの特性が完全に安定したら、Intégration 300 Seriesモデルのスピーカーの性能のすべ てをお楽しみいただけます。

スピーカーを設置する前にケーブルの配線を行ってください。製品を接続するために十分なケーブルの長さを残す ようにしてください（約50cm）。スピーカードライバの極性（+/-）に合せやすい目印付きのケーブルを使用する ことをお勧めします。長さに合わせ適切に切断された上質なケーブルをお選びください。専門的なアドバイスは販 売店にお尋ねください。

スピーカーとドライバに損傷を与える原因の多くは余剰電力ではなく、逆に電力不足によるものです。確か に、音量が大きすぎる場合、アンプが飽和し、ツイーターを破壊する可能性があるスプリアス信号を発生しま す。Intégration 300 Seriesモデルのスピーカーは、接続されるアンプの特徴をより表現できるスピーカーです。 お客様の好みやご予算に応じた最適な製品は販売店へお尋ねください。

• スピーカーを取り付ける前に、通気口等の天井または壁の設置場所をふさがないよう、また、ケーブルが設置を妨 がないよう確認してください。適切な場所を決定する際には専用の工具を使用してください。

• 製品を設置する際に天井または壁の内部に十分な空間があることを確認してください。

• 付属のカット用テンプレートを使用し、天井または既存の壁に線を引いてください。天井または壁（図A）に円形 の開口部を作成するため、適切な工具を使用し、線に沿ってカットします。

• オプションの専用取付キットを使用してください。

• 設置する前に、スピーカーの配線を行ってください。

Focal社のすべてのラウドスピーカーは、お住まいの国のFocal正規代理店が定めた保証によりカバーされています。 お近くの販売店にて保証条件に関する詳細をご提供することができます。保証のカバーは、少なくとも請求書の原本が 発行された国の法的保証が付与したものに及びます。50

300 Seriesシリーズの 製品には、取付けフレーム、スピーカー、円形および正方形グリルが含まれています。300 Seriesシリーズの 製品の取り付けは工具を必要としません。

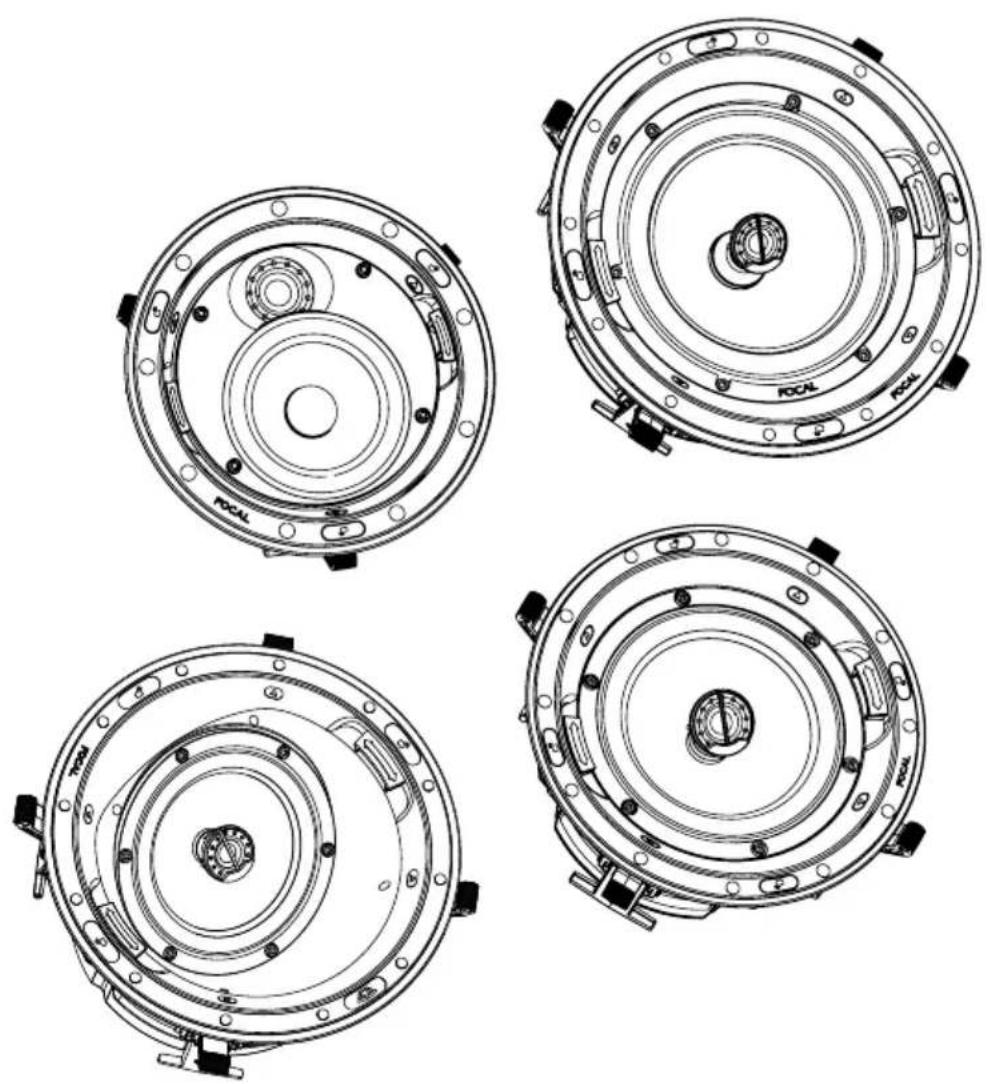

1. 開口部を介して取付フレームを通せるように、取付フレームに填まるまで取付ブラケットを回転させます（図1）

2. 天井または壁に押し付け、収まるように、片手で天井または壁の開口部に取付フレームを挿入します。（図2）

3. 取付フレームを天井または壁で締めるには、開口部にもう一方の手を入れ、２本の指で元の位置と反対方向に取

4. 次に固定位置（図4）までブラケットを押してください。

5. 最後にブラケットを放し、固定されているか確認してください。また、スピーカーケーブルがブラケットの下敷

きになっていないことを確認します。（図5） 注1： 他の取付ブラケットに関しても同じ手順を繰り返します。 注2： 取付ブラケットのロックを解除するには2本の指で取付ブラケットを外側に回転させ、引き上げてから放して

6. 前もってスピーカーケーブルの芯出しをしておき、スピーカーのバネ端子に接続します。アンプの「＋」端子に

接続されたケーブルは、スピーカーの赤い端子に繋げる必要があります。このように、各スピーカーの接続極性 が正しいことが重要です。同様に、アンプの「－」端子に接続されたケーブルは、スピーカーの黒い端子に接続 する必要があります。この条件が守られない場合、逆相となりステレオイメージと低音再生が大幅に劣化しま す。（図6）　

7. この段階でスピーカーを取付フレームに組み立てることができます。まず、取付フレームの南京錠のロックが解

除された箇所にスピーカー上の赤い矢印を合わせます。（図8） 注： スピーカーを天吊りで使用する場合、製品の背面にある専用フックに取り付けることができるスリング（付属 品に含まれていない）を使用し、天井にしっかり固定することができます。（図6）

8. スピーカーを取付フレームの固定位置まで挿入します（図7）。赤いハンドルでスピーカーを回し、ロックが解除

された２つの南京錠の間に印が位置するようにします。（図9）

9. 正方形または円形グリルを取り付けます。グリルは、取付けフレームにマグネットで取付けされます。取付けフ

レームの端に位置合わせをしてください。（図10）

10. 300 ICA6には、取付フレームに赤い配置矢印があります。この矢印は、製品を設置するときのリスニング位置を

示します。（図11） 300 SERIES 取扱説明書51

ツィーターの調整 (300 ICW6, 300 ICA6, 300 ICW8) 図（図B）のようにツイーターレベルは、スピーカーの背面にあるスイッチで調整することができます。 ツィーターの向き (300 ICW6, 300 ICA6, 300 ICW8) ツィーターは傾き±20°、回転360 °の調整がききます。ステレオイメージと高音の精度向上のために、ツイータ ーはリスニングエリアに向けてください。（図C） インウォールでのメインスピーカーの設置 お買い上げのIntégration 300 Seriesのスピーカーは、ステレオ音楽やホームシアタープログラムといったほとん どの音楽形式をできるだけ忠実に再現するように設計されています。ただし、スピーカーのパフォーマンスを最適 化、適切な音調バランスをとリアルなサウンドイメージを確実にするためにいくつかの簡単なルールに従う必要が あります。スピーカーは、リスニングエリアに対称的に直面しながら、理想としては正三角形を形成するように配 置する必要があります。しかし空間のレイアウトの特定の条件（図D）に応じて、理想的な中間位置を見つけながら 設置するにあたって、これらの距離を変化させることができます。 スピーカーは同一水平面上の同じ高さに配置する必要があります。理想的には、ツイーターは通常のリスニングポ イント（図E）に配置された際は、聴取者の耳の高さに配置されます。 サラウンドとセンタースピーカーの配置 現代では、映画のサウンドトラックの発達によって、非常に広い範囲のサラウンド効果を実現することが可能で す。その中で、スピーカーの配置方法は、リアルなな3Dサウンドスペースを実現するうえで重要です。 いくつかの基本的なルール（図F）に従うことで、十分に拡散し、見つけることが困難な音を再生することができま す。リアルな台詞を再現（図FA）するにはセンタースピーカーは画面近接に配置する必要があります。サウンドス クリーンが使用される場合には、スクリーンの後部にセンタースピーカーの設置を検討することも可能です。 インウォールスピーカーとして300 Seriesシリーズの 製品を使用する場合は、サラウンドスピーカーを聴取者の耳の 高さよりも十分上に配置します。音の認識が劣化するため、リスニングエリアから離れすぎた後方にサラウンドス ピーカーを配置しないでください。リスニングエリアの両側の側壁設置か、または少しその背後を選ぶことにより 包み込む効果音（図FB、FD）が得られます。 インシーリングスピーカーとして300 Seriesシリーズの 製品を使用する場合は、リスニングエリアの各側に十分離れ て配置するか、または少しその背後（図Fc）を選びます。 マルチチャンネルシステム6.1または7.1の場合、インウォールまたはインシーリングスピーカーと300 Seriesシリー ズを組み合わせることが可能です。

Intégration 300 Seriesのスピーカーのお手入れ方法は、乾いた布でやさしくからぶきしてください。スピーカーに 汚れがついている場合、ぬれた布でやさしくふき取ってください。 スピーカーの表面を清掃する際、溶剤や洗剤、アルコールや腐食性物質、スクレーパーや研磨器具などを使用しな いでください。 熱源の近くに設置しないでください。

希望する場合、お買い上げの製品をインテリアと調和させるために 製品のグリルを塗装することができます。ま ず、製品のグリルを外してから塗装ガンで塗料を塗ることをお勧めします。その際、使用する塗料は壁塗料と同じ ものでもかまいません。 （図G） 300 Series製品を取り外すことなく天井または壁を塗装する場合、付属品の保護カバーの使用をお勧めします。 スクリーンは取付けフレームにマグネットで取付けできます。 （図G） 300 SERIES 取扱説明書52
