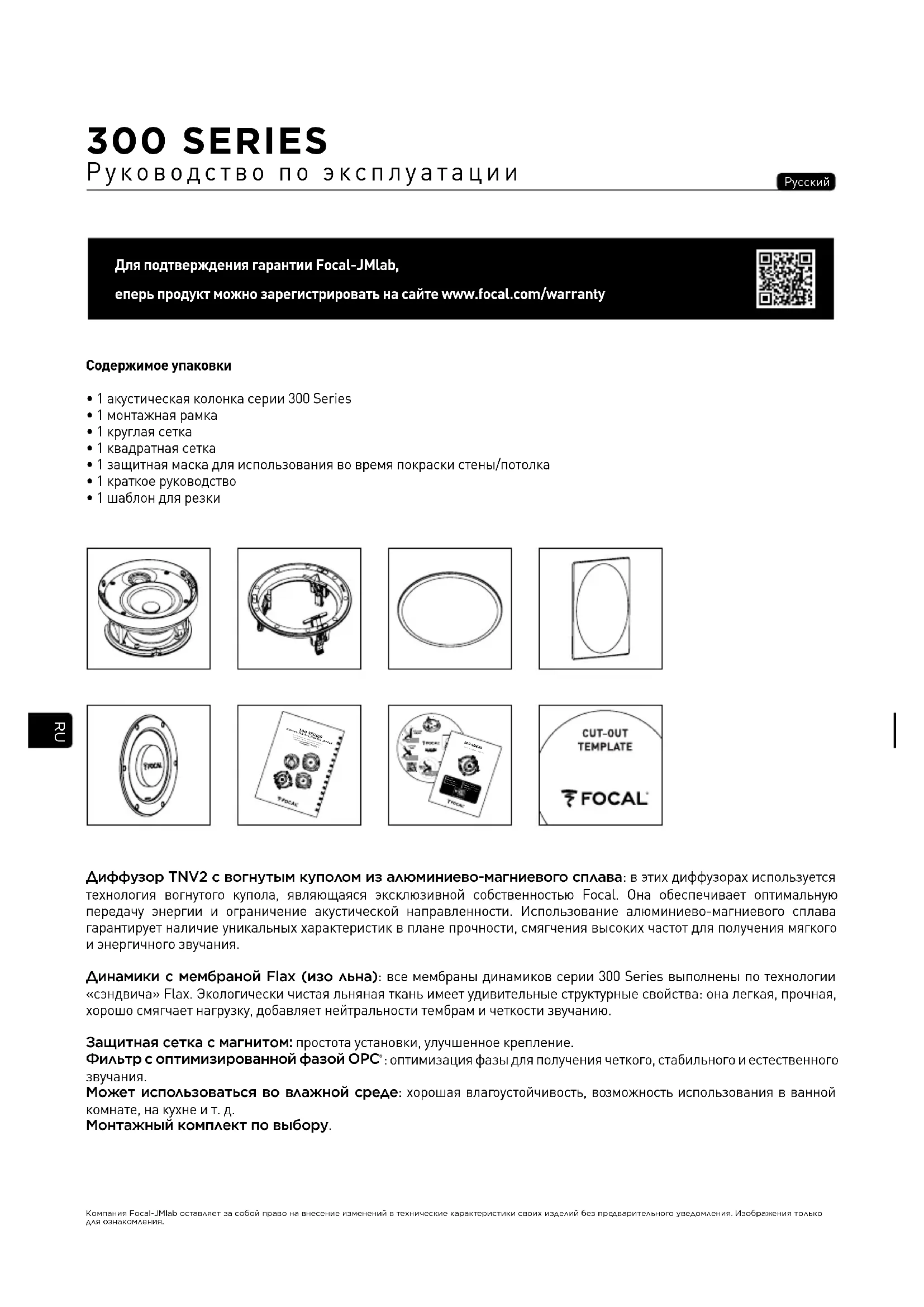

300 SERIES Руководство по эксплуатации

• 1 акустическая колонка серии 300 Series

• 1 защитная маска для использования во время покраски стены/потолка

• 1 краткое руководство

• 1 шаблон для резки Диффузор TNV2 с вогнутым куполом из алюминиево-магниевого сплава: в этих диффузорах используется технология вогнутого купола, являющаяся эксклюзивной собственностью Focal. Она обеспечивает оптимальную передачу энергии и ограничение акустической направленности. Использование алюминиево-магниевого сплава гарантирует наличие уникальных характеристик в плане прочности, смягчения высоких частот для получения мягкого и энергичного звучания. Динамики с мембраной Flax (изо льна): все мембраны динамиков серии 300 Series выполнены по технологии «сэндвича» Flax. Экологически чистая льняная ткань имеет удивительные структурные свойства: она легкая, прочная, хорошо смягчает нагрузку, добавляет нейтральности тембрам и четкости звучанию. Защитная сетка с магнитом: простота установки, улучшенное крепление. Фильтр с оптимизированной фазой OPC

: оптимизация фазы для получения четкого, стабильного и естественного

Может использоваться во влажной среде: хорошая влагоустойчивость, возможность использования в ванной комнате, на кухне и т. д. Монтажный комплект по выбору. Для подтверждения гарантии Focal-JMlab, еперь продукт можно зарегистрировать на сайте www.focal.com/warranty Компания Focal-JMlab оставляет за собой право на внесение изменений в технические характеристики своих изделий без предварительного уведомления. Изображения только для ознакомления.

Перейти к инструкции по эксплуатации

300 SERIES Руководство по эксплуатации Период приработки Динамики, используемые в акустических колонках серии Integration 300 Series — это сложные механические элементы, которые требуют определенного адаптационного периода, чтобы работать на максимуме своих возможностей и приспособиться к температурно-влажностным условиям вашей обстановки. Этот период варьируется в зависимости от определенных условий и может затянуться на несколько недель. Для ускорения этой процедуры мы рекомендуем дать поработать вашим колонкам около двадцати часов подряд. После полной стабилизации рабочих характеристик колонок вы сможете в полной мере насладиться всеми качествами акустических колонок Integration 300 Series. Прокладка электропроводки перед установкой Приступать к установке акустических колонок можно только после прокладки электропроводки. Убедитесь, что длины кабеля достаточно для подключения колонок (около 50 см). Мы рекомендуем использовать кабель с метками для соблюдения полярности динамиков (+/-). Выбирайте качественные кабели с соответствующим сечением и нужной длины: за помощью обращайтесь к вашему дилеру. Выбор усилителя Причиной выхода из строя колонок и динамиков может стать не избыток мощности усилителя, а, наоборот, ее недостаток. Действительно, если уровень громкости слишком высокий, усилитель начинает работать в режиме насыщения и возникают шумы, которые могут привести к повреждению высокочастотного динамика. Динамическая емкость и разрешающая способность акустических колонок Integration 300 Series достаточно высоки, чтобы выявить достоинства и недостатки усилителей, которые будут к ней подключены. В зависимости от предпочтений и бюджета подобрать нужный усилитель вам поможет ваш дилер.

Существующая конструкция

• Перед установкой акустических колонок убедитесь, что в соответствующих местах установки (на потолке/стене) нет никаких помех (например, вентиляционных каналов) или кабелей, которые могут препятствовать установке. Для определения подходящих мест используйте соответствующие инструменты.

• Убедитесь в наличии достаточного пространства для установки колонок внутри потолка/стены.

• С помощью прилагающегося шаблона для резки начертите линию на потолке/стене. После этого с помощью соответствующего инструмента вырежьте круглое отверстие по линии, начерченной на потолке/стене (рис. А). Новая конструкция

• Используйте специальный монтажный комплект по выбору.

• Подсоедините акустические колонки перед установкой. Условия гарантии На все мониторы Focal распространяется действие гарантии, оформленной официальным дистрибьютором компании Focal в вашей стране. Подробная информация, касающаяся условий гарантии, предоставляется дистрибьютором. Минимальный гарантийный срок соответствует сроку действующих правовых гарантий в стране, в которой оформлен оригинальный счет за приобретенные товары.38

Монтаж акустической колонки В комплект изделий серии 300 Series входят монтажная рамка, акустическая колонка, а также круглые и квадратные магнитные сетки. Установка изделий серии 300 Series не требует никаких инструментов.

1. Поверните фиксирующую лапку так, чтобы она закрепилась на монтажной рамке и чтобы монтажная рамка проходила

в отверстие (рис. 1).

2. Одной рукой установите монтажную рамку в отверстие в потолке/стене так, чтобы она хорошо прижималась к потолку/

3. Чтобы зафиксировать монтажную рамку, двумя пальцами другой руки через отверстие поверните фиксирующую

лапку в положение, противоположное первоначальному (рис. 3).

4. После этого надавите на лапку до упора (рис. 4).

5. Для завершения операции отпустите лапку и убедитесь, что она хорошо зафиксирована. Убедитесь также в том, что

лапка не упирается в кабель акустической колонки (рис. 5). Примечание 1. Повторите те же действия с остальными фиксирующими лапками. Примечание 2. Чтобы разблокировать фиксирующую лапку, двумя пальцами поверните ее наружу, подтолкните вверх, затем отпустите.

6. Подсоедините кабель акустической колонки, предварительно сняв с него оболочку, к пружинным зажимам колонки.

Обязательно соблюдайте полярность каждой колонки: кабель, соединенный с зажимом «+» усилителя, должен соединяться с зажимом красного цвета на колонке. Точно так же, кабель, соединенный с зажимом «-» усилителя, должен соединяться с зажимом черного цвета. Если это условие не соблюдается, стереофонический образ и восприятие низких частот может в значительной степени ухудшиться (рис. 6).

7. Теперь можно приступить к установке акустической колонки на монтажную рамку. Для этого расположите красные

стрелки на акустической колонке напротив открытых замков монтажной рамки (рис. 8). Примечание. При установке на потолке колонку можно прочно зафиксировать с помощью подвесного устройства (не поставляется в комплекте), которое может быть прикреплено с помощью крюка, расположенного на задней стенке изделия (рис. 6).

8. Вставьте колонку в монтажную рамку (рис. 7) до упора и поверните красные ручки на колонке так, чтобы метки

расположились между двумя открытыми замками (рис. 9).

9. После этого можно установить круглую или квадратную сетку. Сетка удерживается на монтажной рамке с помощью

магнита, и вам нужно только выровнять ее по краю монтажной рамки (рис. 10).

10. На громкоговорители 300 ICA6 нанесена красная стрелка, с помощью которой определяется положение изделия в

монтажной раме. Стрелка указывает на окончательное положение изделия после монтажа (рис. 11). 300 SERIES Руководство по эксплуатации39

Настройка диффузора (300 ICW6, 300 ICA6, 300 ICW8) Уровень диффузора можно настроить с помощью переключателя, расположенного на задней стенке колонки (рис. В). Выбор направления диффузора (300 ICW6, 300 ICA6, 300 ICW8) Диффузор можно устанавливать под углом ±20° и поворачивать на 360°: направьте его на зону прослушивания для большей четкости высоких частот и получения стереофонического образа (рис. C). Расположение основных колонок при настенной установке Колонки Integration 300 Series рассчитаны на воссоздание как можно более реалистичного звучания всех форм музыки или программ домашнего кинотеатра. Следует соблюдать несколько простых правил, чтобы оптимизировать их характеристики и обеспечить хороший тональный баланс и реалистичный звуковой образ. Колонки должны располагаться симметрично, формируя по отношению к зонам прослушивания идеальный равнобедренный треугольник. В то же время можно изменять расстояния, чтобы выбрать их идеальное расположение в зависимости от особых условий планировки помещений (рис. D). Колонки должны быть расположены на одинаковой высоте и в одной горизонтальной плоскости. В идеале диффузор должен находиться на уровне головы слушателя в обычной точке прослушивания (рис. Е). Расположение центральных и дополнительных колонок Сложность саундтреков фильмов позволяет в настоящее время получить очень разнообразные дополнительные эффекты. Поэтому выбор места расположения колонок имеет решающее значение для реалистичного ощущения трехмерного пространства. Главной задачей является получение достаточно пространного и сложно локализируемого звучания, для чего необходимо соблюдать несколько базовых правил (рис. F). Центральная колонка должна располагаться рядом с экраном для реалистичного воспроизведения диалогов (рис. Fa). Если используется микроперфорированный защитный экран (акустически прозрачный), центральную колонку можно расположить сзади такого экрана. При настенной установке колонок серии 300 Series дополнительные колонки можно расположить на уровне головы слушателя. Избегайте размещения дополнительных колонок слишком далеко позади зоны прослушивания: восприятие звука будет хуже. Для получения обволакивающих звуковых эффектов предпочтительно размещать колонки на боковых стенах с обеих сторон от зоны прослушивания или слегка позади нее (рис. Fb, Fd). При размещении колонок серии 300 Series на потолке устанавливайте их на достаточном расстоянии с обеих сторон от зоны прослушивания или слегка позади нее (рис. Fc). Для многоканальных систем 6.1 или 7.1 возможно комбинированное использование колонок 300 Series на стенах и потолке. Особые меры предосторожности Техническое обслуживание колонок 300 Series ограничивается их очисткой от пыли с помощью сухой ткани. Для удаления появившихся пятен на колонке рекомендуется использовать влажную ткань. Никогда не используйте растворители, моющие и чистящие средства, спиртосодержащие или едкие вещества, а также абразивные материалы для очистки поверхности колонок. Избегайте их расположения вблизи источников тепла.

Если хотите, вы можете покрасить сетки колонок, чтобы их цвет гармонировал с окружающей обстановкой. Мы рекомендуем сначала снять сетку и после этого покрасить ее с помощью покрасочного пистолета. Можно использовать ту же краску, что и для покраски стен (рис. G). Если вы хотите покрасить потолок/стену, не демонтируя колонки 300 Series, рекомендуем использовать поставляемую в комплекте защитную маску. Она крепится на монтажную рамку с помощью магнита (рис. G). 300 SERIES Руководство по эксплуатации40

Перейти к инструкции по эксплуатации

Перейти к инструкции по эксплуатации

Перейти к инструкции по эксплуатации

Перейти к инструкции по эксплуатации

Правильная утилизация продукта. Данная маркировка указывает на то, что в пределах ЕС этот продукт не может утилизироваться вместе с бытовым мусором. В целях предотвращения загрязнения окружающей среды и нанесения ущерба здоровью человека утилизируйте продукт должным образом, позволяющим произвести его повторную переработку. Для того чтобы вернуть бывшее в употреблении устройство, используйте системы возврата и сбора сырья либо обратитесь в пункт розничной торговли, в котором вы приобретали продукт, для организации повторной переработки с соблюдением всех норм безопасности.
