Type de produit	Système home cinéma 5.1
Marque	Focal
Modèle	Bird Pack 5.1
Configuration	5 satellites + 1 caisson de grave actif Cub3
Haut-parleurs satellites	2 voies close : grave/médium 14 cm Polyflex, tweeter dôme aluminium
Haut-parleur caisson	21 cm polypropylène, amplificateur BASH® 150 W RMS
Réponse en fréquence satellites	70 Hz – 25 kHz (±3 dB)
Réponse en fréquence caisson	40 Hz – 120 Hz (±3 dB)
Coupure basse caisson	35 Hz (-6 dB)
Sensibilité satellites	89 dB (2,83 V/1 m)
Impédance nominale satellites	8 Ohms
Puissance ampli recommandée	15 – 100 W par satellite
Puissance caisson RMS / crête	100 W RMS / 150 W crête
Fréquence de filtrage	2500 Hz
Dimensions satellites (H x L x P)	283 x 166 x 181 mm
Dimensions caisson (H x L x P)	333 x 300 x 300 mm
Poids satellite	2,1 kg
Poids caisson	11 kg
Alimentation	Secteur 230 V / 50 Hz
Modes d'alimentation caisson	On / Off / Auto (détection signal)
Phase caisson	0° / 180°
Entrées	Ligne stéréo RCA, entrée LFE
Construction caisson	MDF (panneaux de fibres à densité moyenne)
Entretien et nettoyage	Chiffon sec uniquement
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir l'appareil
Garantie (France)	2 ans

FOIRE AUX QUESTIONS - Bird Pack 5.1 FOCAL

Comment installer les satellites Bird Pack 5.1 ?

Placez chaque satellite à égale distance de votre position d'écoute, à une hauteur minimale de 80 cm pour une image sonore cohérente. Vous pouvez les poser sur un meuble ou les fixer au mur à l'aide des supports optionnels Tulipe, Cocotte ou Super Bird.

Où placer le caisson de grave Cub^3 ?

Pour des performances optimales, placez le caisson dans un angle de la pièce. Cela excite les résonances de manière linéaire et augmente le niveau de grave de +6 dB. Évitez de le placer loin des murs.

Comment connecter le caisson de grave à mon amplificateur ?

Utilisez les entrées ligne stéréo RCA (Line Inputs) si votre amplificateur a des sorties pré-out. Pour un amplificateur home cinéma, branchez l'entrée LFE du caisson sur la sortie Subwoofer de l'amplificateur. Dans ce cas, les réglages du caisson (phase, fréquence) sont gérés par l'amplificateur.

Que faire en cas d'absence prolongée ?

Mettez l'interrupteur d'alimentation du caisson sur Off. En cas d'orage, débranchez également le cordon secteur.

Comment nettoyer les enceintes ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits liquides ou abrasifs. Évitez de laisser pénétrer de l'eau dans les haut-parleurs.

Puis utiliser des supports muraux pour les satellites ?

Oui, Focal propose trois types de supports : Tulipe (pour Little Bird ou Bird), Cocotte (pour Bird) et Super Bird (pour Super Bird). Suivez les instructions de montage fournies avec le support.

Combien de temps dure le rodage du caisson ?

Le rodage du haut-parleur du caisson Cub^3 est d'environ 20 heures à niveau moyen, avec des programmes musicaux riches en graves. Une fois stabilisé, vous profiterez de toutes ses performances.

Que faire en cas de problème technique ?

Contactez votre revendeur Focal. N'essayez pas de réparer vous-même l'appareil, car l'ouverture expose à des tensions dangereuses. Seul un personnel qualifié doit effectuer les réparations.

Comment enregistrer la garantie ?

Vous pouvez enregistrer votre produit en ligne sur www.focal.com/garantie ou retourner le coupon de garantie rempli à Focal-JMlab dans les 10 jours suivant l'achat.

Puis-je remplacer les piles de la télécommande ?

Si votre système inclut une télécommande, utilisez le même type de pile que celui d'origine. Respectez la polarité et éliminez les piles usagées conformément à la réglementation locale.

MODE D'EMPLOI Bird Pack 5.1 FOCAL

L'éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence de tension élevée au sein de l'appareil pouvant entraîner un risque de choc électrique.

Attention: Afin de prévenir tout risque de choc électrique, ne pas enlever le capot (ou l'arrière) de cet appareil. Aucune pièce n'est remplaçable par l'utilisateur. Pour entretien ou réparation, veuillez contacter une personne qualifiée.

Le point d'exclamation contenu dans un triangle équilatéral a pour objet de prévenir l'utilisateur de la présence d'instructions importantes mentionnées dans le mode d'emploi et relatives à la mise en œuvre et à l'entretien de l'appareil.

1. Lire ces instructions.
2. Conserver ces instructions.
3. Prendre en considération les mises en garde.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil en présence d'eau.
6. Nettoyer uniquement avec un chiffon sec.
7. N'obstruer aucun orifice de ventilation. Installer l'appareil en suivant les instructions du fabricant.
8. Ne pas installer l'appareil à proximité d'une source de chaleur tel un radiateur, une cuisinière, une bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.
9. Respecter les instructions de sécurité concernant le cordon d'alimentation secteur. Le cordon d'alimentation présente deux lames dont l'une est plus large que l'autre. Un cordon avec mise à la terre contient deux lames ainsi qu'une troisième pour la connection à la terre. La lame la plus large ou la troisième lame ont pour objet d'assurer votre sécurité. Si le cordon d'alimentation ne s'adapte pas à votre prise d'alimentation secteur, consultez un électricien et remplacez la prise secteur désuette.
10. Assurez-vous que le câble d'alimentation ne puisse être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d'alimentation et à la liaison du cordon avec l'appareil.
11. N'utiliser que les accessoires recommandés par le fabricant.
12. N'utiliser que les appareils de manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l'appareil. Lorsqu'un chariot est utilisé, redoublez de prudence lors du déplacement de l'ensemble chariot/appareil afin d'éviter toutes blessures par basculement.
13. Débranchez l'appareil en cas d'orage ou pendant de longues périodes pendant lesquelles l'appareil n'est pas utilisé.
14. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tels que la détérioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou le renversement de l'appareil.
15. Ne pas utiliser d'accessoires non recommandés par le fabricant de l'appareil afin d'éviter tout risque.
16. Ce produit doit être raccordé uniquement au type d'alimentation secteur indiqué sur l'étiquette figurant sur l'appareil. En cas d'hésitation sur le type d'alimentation de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d'électricité. Pour les appareils prévus pour une utilisation à partir d'une batterie ou d'une autre source d'alimentation, se référer au manuel d'utilisation.
17. Si une antenne extérieure ou un réseau câblé est connecté à votre appareil, assurez-vous que l'antenne ou le câble soit raccordé à la terre afin de garantir une protection contre les surcharges électriques et les effets de l'électricité statique. Les informations relatives à la façon de relier correctement le mât à la terre, ainsi que le fil d'antenne à l'unité de décharge, la section des conducteurs, la position du système de décharge, la connection et les spécifications de l'électrode de terre sont contenues dans l'article 810 de la norme National Electrique, ANSI/ NFPA 70.
18. Une antenne extérieure doit toujours être tenue à l'écart des lignes haute tension ou des circuits électriques et d'éclairage de forte intensité ainsi que de l'endroit où elle serait susceptible de tomber sur de telles lignes haute tension ou circuits électriques. Lors de l'installation d'une antenne extérieure, un soin tout particulier doit être pris afin d'éviter tout contact avec de lels circuits, ceuxci pouvant présenter un risque mortel.
19. Ne surchargez pas les prises murales, les rallonges électriques ou les prises multiples. Il pourrait en résulter incendies ou chocs électriques.
20. Ne jamais insérer un quelconque objet par les trous de ventilation de l'appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répandre de liquide sur l'appareil.
21. Ne tentez pas de réparer cet appareil par vos propres moyens ; l'ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d'autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.
22. Lorsque le remplacement de composants est nécessaire, assurez-vous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant à l'exemplaire d'origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.
23. Après toute intervention ou réparation sur l'appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.
24. L'appareil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit, et uniquement selon les instructions fournies. Fil d'antenne -
25. Le commutateur On/Off situé à l'arrière du subwoofer est le dispositif de sectionnement de l'alimentation. Il permet de déconnecter l'électronique du secteur. Il doit toujours rester accessible pour l'utilisateur.
26. Ne pas exposer à des égouttements d'eau ou des éclaboussures.
27. ATTENTION : Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent.

Nous vous remercions d'avoir choisi les enceintes Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement.

Manuel d'installation

Contenu

• 5 x satellites
• 1 x subwoofer cub ³

Options

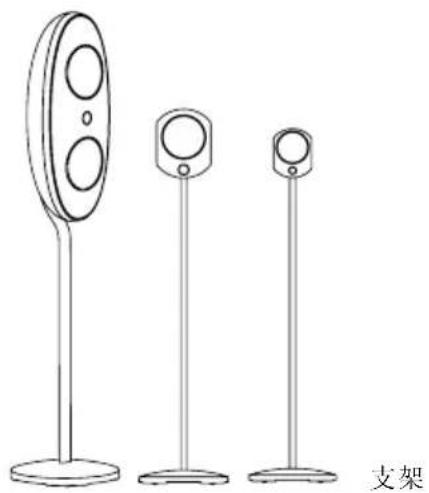

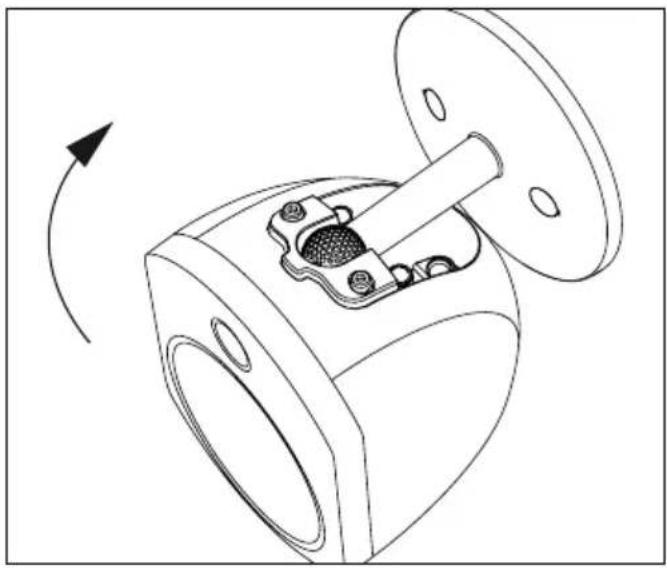

A - Sur un meuble ou une étagère

Placez l'enceinte à égale distance par rapport au point d'écoute.

Une hauteur minimale de 80 cm est recommandée afin d'obtenir une image sonore cohérente.

Manuel d'installation

B - Fixation murale pied Tulipe

Manuel d'installation

Manuel d'installation

C - Fixation murale pied Cocotte

Manuel d'installation

D - Fixation murale Super Bird

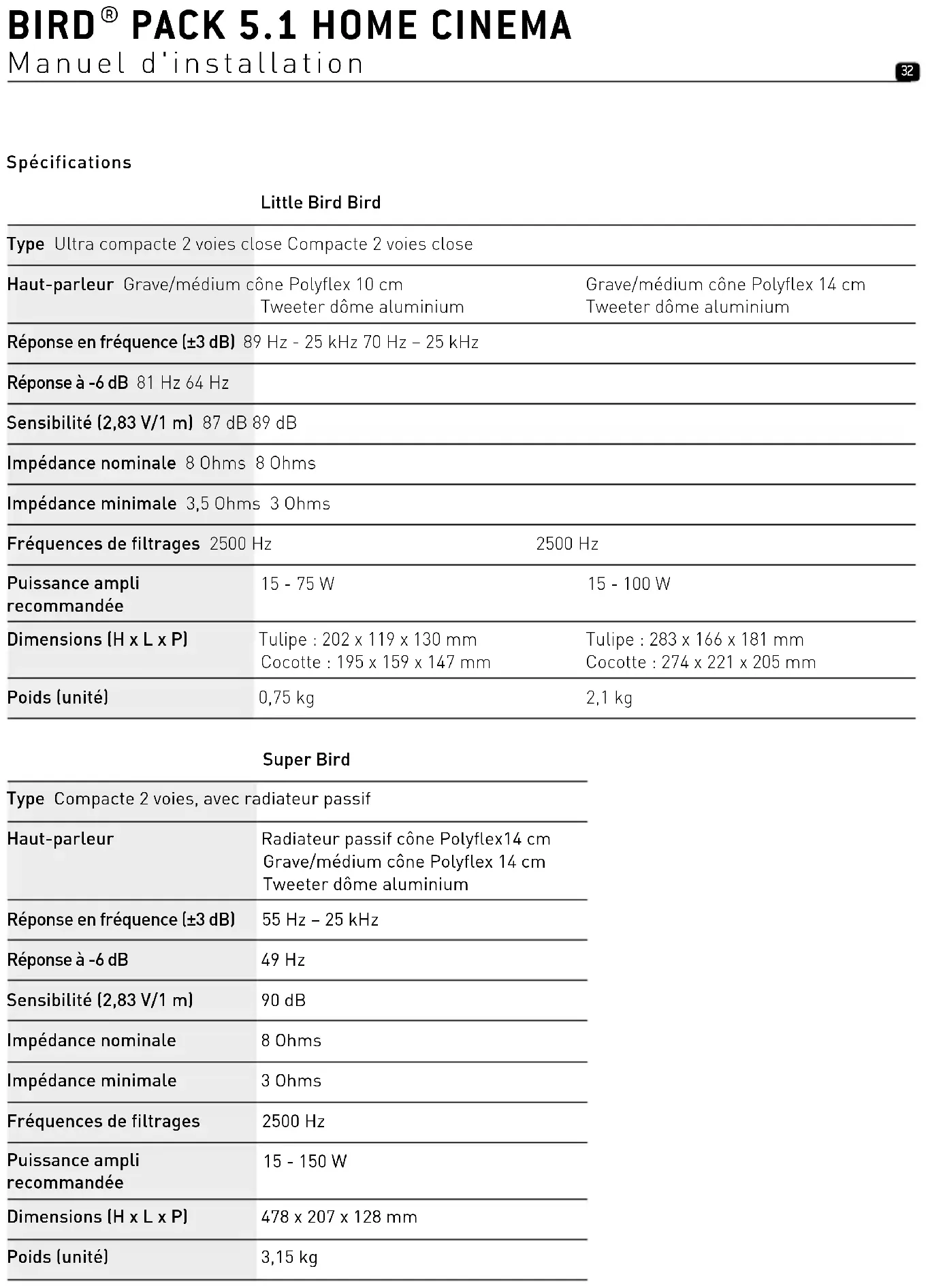

Spécifications Little Bird Bird

Type Ultra compacte 2 voies close Compacte 2 voies close
Haut-parleur Grave/médium cône Polyflex 10 cmTweeter dôme aluminium		Grave/médium cône Polyflex 14 cmTweeter dôme aluminium
Réponse en fréquence (±3 dB) 89 Hz - 25 kHz 70 Hz - 25 kHz
Réponse à -6 dB 81 Hz 64 Hz
Sensibilité (2,83 V/1 m) 87 dB 89 dB
Impédance nominale 8 Ohms 8 Ohms
Impédance minimale 3,5 Ohms 3 Ohms
Fréquences de filtrages 2500 Hz		2500 Hz
Puissance ampli recommandée	15 - 75 W	15 - 100 W
Dimensions (H x L x P)	Tulipe : 202 x 119 x 130 mmCocotte : 195 x 159 x 147 mm	Tulipe : 283 x 166 x 181 mmCocotte : 274 x 221 x 205 mm
Poids (unité)	0,75 kg	2,1 kg

Super Bird

Type Compacte 2 voies, avec radiateur passif
Haut-parleur	Radiateur passif cône Polyflex14 cmGrave/médium cône Polyflex 14 cmTweeter dôme aluminium
Réponse en fréquence (±3 dB)	55 Hz – 25 kHz
Réponse à -6 dB	49 Hz
Sensibilité (2,83 V/1 m)	90 dB
Impédance nominale	8 Ohms
Impédance minimale	3 Ohms
Fréquences de filtrages	2500 Hz
Puissance ampli recommandée	15 - 150 W
Dimensions (H x L x P)	478 x 207 x 128 mm
Poids (unité)	3,15 kg

BIRD® PACK 5.1 HOME CINEMA

Manuel d'installation

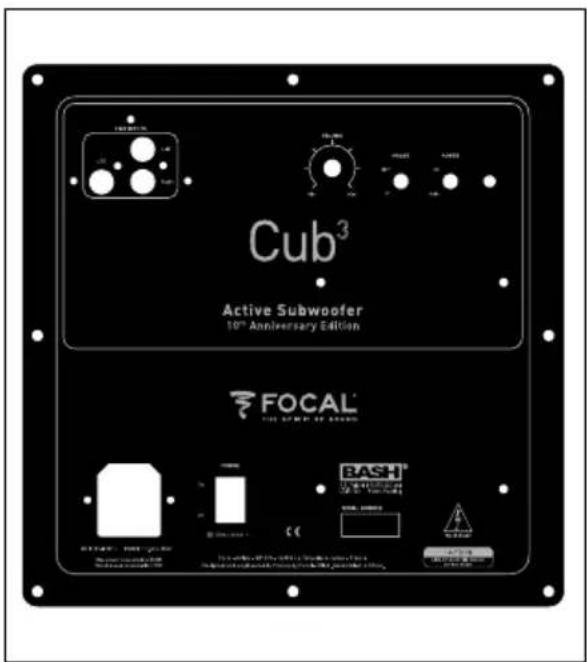

Spécifications

Subwoofer 21 cm : membrane polypropylène.

Amplificateur numérique BASH® 150 Wrms : technologie numérique BASH® pour de très grandes puissances et un son de haute qualité.

Inverseur de phase : optimisation du couplage subwoofer/enceinte.

Allumage/extinction automatique temporisé : mise en veille et allumage automatique de l'amplificateur BASH®.

Protection par écrêtage en douceur : évite la saturation.

Entrées bas niveau stéréo : entrées sur RCA

Entrée LFE directe : entrée mono directe à connecter à la sortie "subwoofer" des amplificateurs home cinéma.

Construction en MDF : enceinte rigide, absence de résonance.

Évent profilé : grave puissant sans distorsion.

Allumage / extinction temporisé automatique

Cub ³ est équipé d'un système de détection automatique du signal audio. Lorsque le contacteur "Power" est placé en mode "Auto", le caisson se mettra immédiatement sous tension dès qu'un signal audio sera détecté en entrée. En mode "Power On", le détecteur est inactif et le caisson est maintenu sous tension en permanence.

Inversement, lorsque aucun signal n'est reconnu en entrée du caisson au bout de 3 minutes environ, le système de détection met automatiquement le caisson en mode veille.

En cas d'absence prolongée durant plusieurs jours, il est conseillé de mettre le contacteur de mise sous tension sur "Off".

En cas d'orage, débranchez le cordon secteur.

Cub³ Active Subwoofer 10th Anniversary Edition FOCAL® 10TH ANNIE OF BANANA BASH® 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANAN 10TH ANNIE OF BANAN 10TH ANNIE OF BANAN 10TH ANNIE OF BANAN 10TH ANNIE OF BANAN 10TH ANNIE OF BANAN 10TH ANNIE OF BANAN 10TH ANNIE OF BANAN 10TH ANNIE OF BANAN 10TH ANNIE OF BANAN 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANA 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANONE 10TH ANNIE OF BANONE 10TH ANNIE OF BANONE 10TH ANNIE OF BANONE 10TH ANNIE OF BANONE 10TH ANNIE OF BANONE 10TH ANNIE OF BANONE 10TH ANNIE OF BANONE 10TH ANNIE OF BANONE 10TH ANNIE OF BANONE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANANE 10TH ANNIE OF BANNEA 10TH ANNIE OF BANNEA 10TH ANNIE OF BANNEA 10TH ANNIE OF BANNEA 10TH ANNIE OF BANNEA 10TH ANNIE OF BANNEA 10TH ANNIE OF BANNEA 10TH ANNIE OF BANNEA 10TH ANNIE OF BANNEA 10TH ANNIE OF BANNEA

BIRD® PACK 5.1 HOME CINEMA

Manuel d'installation

Connexions

Sur les entrées RCA bas niveau Lorsqu'un amplificateur 2 canaux équipé de sorties ligne "pre out" est utilisé, Cub³ devra être connecté sur les entrées stéréo RCA "Line inputs Right/Left" (fig. B).

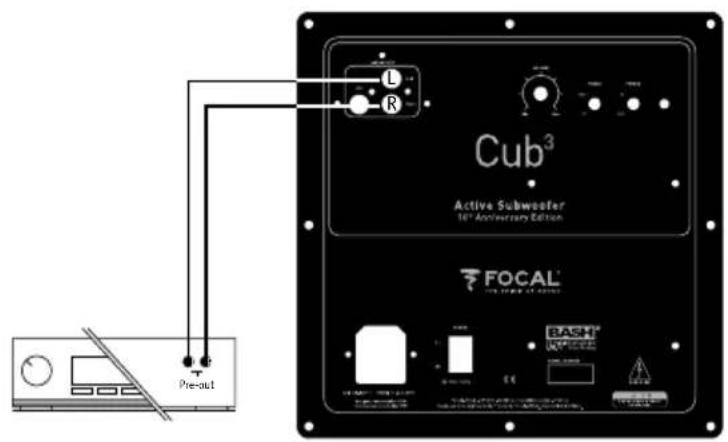

Sur l'entrée LFE

Lorsqu'un amplificateur audio/vidéo multicanaux est utilisé, l'entrée unique LFE de Cub³ sera connectée sur la sortie "Subwoofer" de l'amplificateur audio/vidéo. Dans ce cas précis, toutes les fonctionnalités de réglage de Cub³ seront désactivées, hormis le contrôle du volume. Cette liaison est préférable en home cinéma, où toutes ces fonctions sont déjà contenues dans l'amplificateur audio/vidéo et risqueraient de faire double emploi.

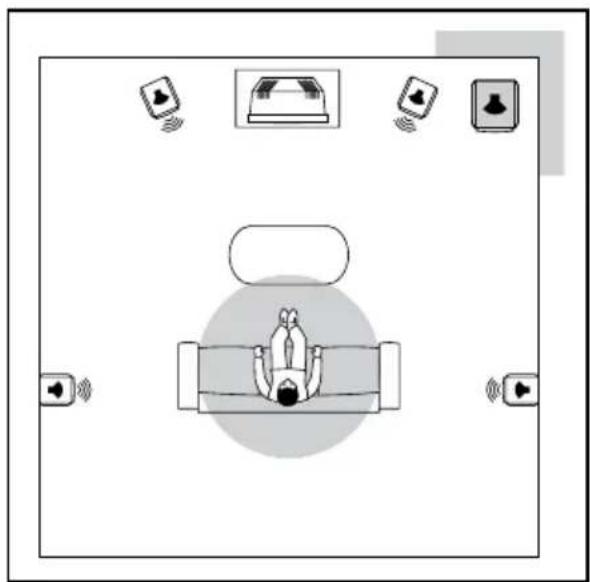

Emplacement cub³

Contrairement à une enceinte acoustique qui doit être suffisamment éloignée des murs et des angles de la pièce d'écoute, nous vous conseillons de placer le caisson de grave Cub ³ dans un angle.

Si Cub ³ est plaqué contre un seul mur ou très écarté des cloisons, la longueur d'onde très importante des fréquences graves reproduites va exciter de façon aléatoire les résonances du local d'écoute. La réponse en fréquence ne sera pas linéaire et la qualité du grave en sera très affectée (manque de profondeur, effet de "son de tonneau", grave mou et/ou mal tenu, recoupement difficile ou impossible avec les autres enceintes utilisées).

En plaçant le caisson dans un angle, les résonances de la pièce seront excitées de façon plus linéaire et prévisible.

Non seulement la perception du grave sera optimale, mais en plus cette disposition permettra d'accroître le niveau de grave de +6 dB. Si pour des questions de contraintes d'aménagement vous ne pouvez pas placer le caisson dans un angle, essayez différents emplacements dans la pièce jusqu'à trouver le meilleur compromis possible.

D'une manière générale, il faudra veiller à placer le caisson de grave sur l'avant de la pièce d'écoute.

Les bandes de fréquences concernées étant omnidirectionnelles, le grave n'est en principe pas affecté par un objet ou un meuble placé entre le caisson et le point d'écoute.

Manuel d'utilisation

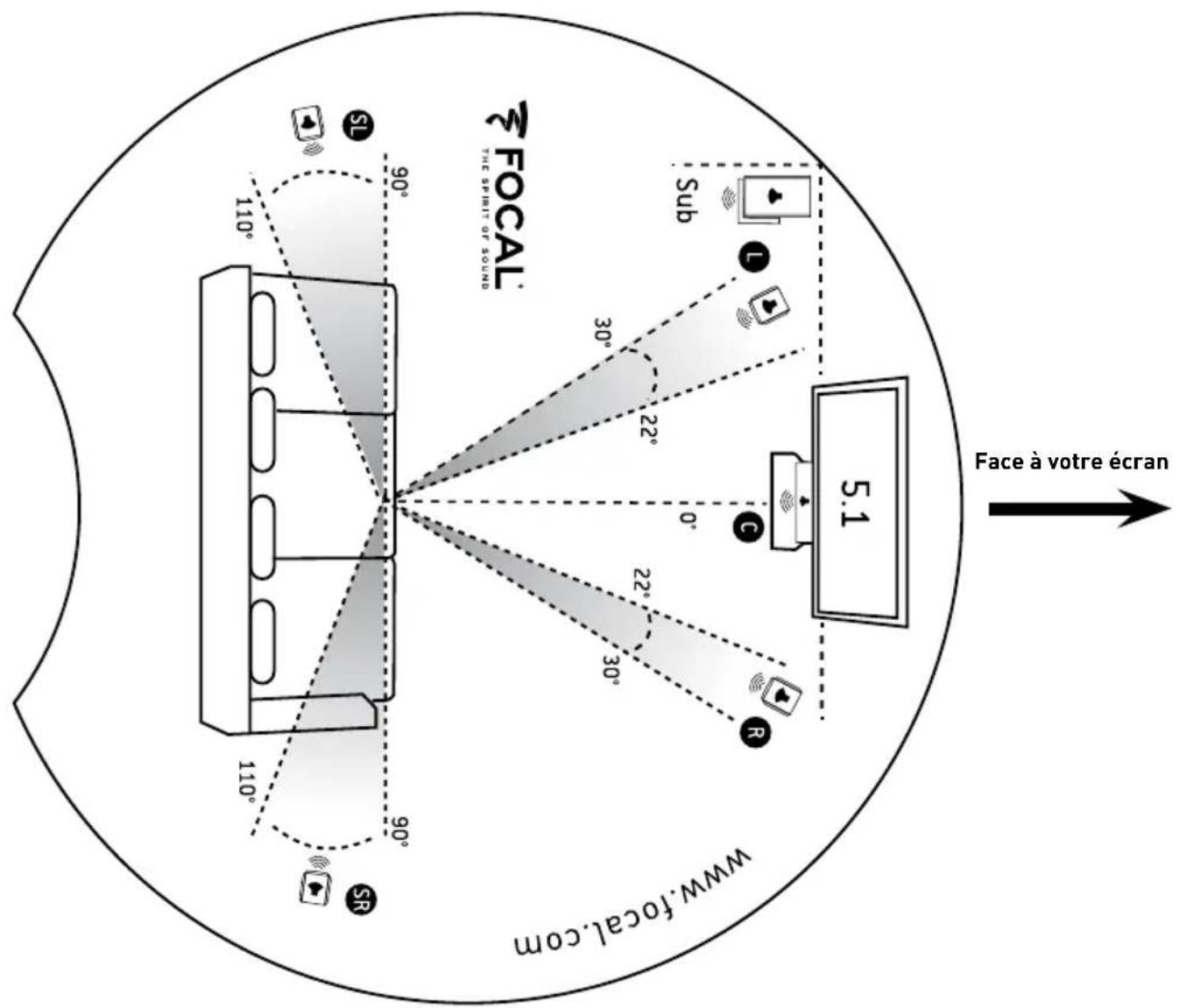

Emplacement des satellites

• Installez-vous à votre place d'écoute
• Positionner l'outil ci-dessous face à votre écran
• Il vous donne le meilleur positionnement pour vos enceintes

FOCAL THE SPIRIT OF SOUND 90° 110° 30° 22° 0° Face à votre écran 5.1 WWW.FOCAL.COM SR STR Sub

Période de rodage

Le woofer utilisé dans Cub ³ est un élément mécanique complexe qui exige une période de rodage pour fonctionner au mieux de ses possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner ce caisson de grave une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de votre subwoofer actif.

Caractéristiques techniques

Description subwoofer compact bass-reflex, ampli BASH® 150 W intégré
Haut-parleurs 210 mm
Coupure basse (- 6 dB) 35 Hz
Réponse en fréquences (+/- 3 dB) 40 Hz - 120 Hz
Fréquence coupure filtre 120 Hz
Entrées ligne stéréo	ligne directe (LFE)
Puissance RMS 100 W
Puissance crête 150 W
Phase 0° / 180 °
Modes d'alimentation on/off/standby
Dimensions (H x L x P) 333 mm x 300 mm x 300 mm
Poids 11 kg

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.

• Cub 31

Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Modèle : ____ N° de série : ____

Nom du revendeur : ____ Ville : ____

Date de l'achat : ____. Prix de l'achat : ____

Votre nom : ____, Âge : ____, Profession : _____.

Votre adresse complète : ____

Votre adresse e-mail : ____

Composition de votre installation (marque, modèle) :

• iPod, iPad, iPhone®: Autre lecteurs de musique portable : ____ ■ Tuner / Web Radio : DVD : ____ ■ ____
• Blu-ray : CD / SACD : ■ Satellite / TNT : Écran plat : ____ ■ ____ ■ Amplificateur : Autres : ____ ■ ____

Votre choix pour l'achat de ce modèle focal s'est fait en fonction de :

□ Conseil du revendeur Conseil d'amis, relation □ Visite d'exposition, salon Article de presse □ □ Écoute en auditorium Possède déjà Focal □ □ Fiabilité / Qualité Catalogues □ □ Réputation Matériel Français □ □ Garantie Rapport qualité / prix □ □ Esthétique / Finition Autre □ ____ □ Son

En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques ? ____

Dites en quelques mots pourquoi vous avez choisi Focal...

Vos annotations éventuelles : ____

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE
