| 製品タイプ | 5.1chホームシアターシステム |
| ブランド | Focal |
| モデル | Bird Pack 5.1 |
| 構成 | 5基のサテライトスピーカー + 1基のアクティブサブウーファー Cub3 |
| サテライトスピーカーユニット | 2ウェイ密閉型：14cm Polyflexウーファー、アルミニウムドームツイーター |
| サブウーファーユニット | 21cm ポリプロピレン、BASH® 150W RMSアンプ内蔵 |
| サテライト再生周波数帯域 | 70Hz – 25kHz (±3dB) |
| サブウーファー再生周波数帯域 | 40Hz – 120Hz (±3dB) |
| サブウーファー低域ロールオフ | 35Hz (-6dB) |
| サテライト感度 | 89dB (2.83V/1m) |
| サテライト公称インピーダンス | 8Ω |
| 推奨アンプ出力 | 15 – 100W（サテライト1台あたり） |
| サブウーファー出力 RMS / ピーク | 100W RMS / 150W ピーク |
| クロスオーバー周波数 | 2500Hz |
| サテライト寸法 (H x W x D) | 283 x 166 x 181 mm |
| サブウーファー寸法 (H x W x D) | 333 x 300 x 300 mm |
| サテライト重量 | 2.1 kg |
| サブウーファー重量 | 11 kg |
| 電源 | AC 230V / 50Hz |
| サブウーファー電源モード | On / Off / オート（信号検出） |
| サブウーファー位相 | 0° / 180° |
| 入力端子 | ライン入力（RCA）、LFE入力 |
| サブウーファー筐体材質 | MDF（中密度繊維板） |
| お手入れ方法 | 乾いた布のみ使用 |
| 安全上の注意 | 水にさらさないでください。本体を開けないでください。 |
| 保証期間（フランス） | 2年 |
よくある質問 - Bird Pack 5.1 FOCAL
ユーザーの質問 Bird Pack 5.1 FOCAL
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード イヤホン 無料でPDF形式で！マニュアルを見つける Bird Pack 5.1 - FOCAL 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 Bird Pack 5.1 ブランド FOCAL.
使用説明書 Bird Pack 5.1 FOCAL
ご使用前に以下の安全上重要な注意事項①を必ずお読みください。
 | CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN | |
| 正三角形に電光と矢印がある記号は、製品のケース内に絶縁されていない「高圧電流」が流れ、感電の危険があることを警告するものです。 | <注意>感電事故の防止のため、本装置のカバー(または背面カバー)は絶対に開けないでください。お客様ご自身による部品交換は一切できません。保守点検または修理などは、専門業者までお問い合わせください | 正三角形に感嘆符のある記号は、本装置の取扱説明書に記載されている操作と保守の重要な指示への注意を喚起するものです |
| 1.ご使用前に必ずこの取扱説明書をお読みください。;2.取扱説明書はいつでも見られるところに保管してください。3.すべての警告をお守りください。4.取扱説明書のすべての指示に従ってください。5.本機を水気の近くで使用しないでください。6.普段のお手入れは、乾拭きだけにしてください。7.通風孔を絶対にふさがないでください。本体の設置は、製造者の指示に従ってください。8.ラジエーター、ヒート・レジスター、ストーブ、またはその他の熱発生源(アンプを含む)の近くに本装置を設置しないでください。9.AC電源コードの安全性に関する指示に従ってください。電源コードのプラグにはブレードが2つあり、片方は他方より幅広いです。アースプラグ付コードは、2つのブレードと1つのアース・ブレードがあります。一番幅広いブレードまたはアース・ブレードは安全を保障するためにあります。提供された電源コードがコンセントに合わない場合に、そのコンセントを交換する際は、電気技術者に相談してください。10.電源コードの上を歩いたり、または電源コードが押しつぶされたり、挟まれたりされないようにお気を付けください。特に、電源プラグや電源コードと機械の接続部分の損傷にご注意ください。11.メーカーが指定する付属品だけをご使用ください。12.本機と一緒に販売されている、またはメーカーが指定する荷役機械、スタンド、三脚、プラケット(土台)、テーブルのみを使用してください。商品をカートで移動する場合、カートが転倒した際に損傷を受けないよう十分ご注意ください。13.雷が鳴り始めたり、本装置を長時間使用しない場合は電源プラグを抜いてください | 14.すべて保守作業は、資格を有する専門家によって行う必要があります。コードやプラグの劣化、液体浸入、異物侵入、雨や湿気への暴露、誤動作や機械の転倒など、本機に損傷が起きた場合は、保守点検が必要とされます。15.危険を避けるために、メーカーにより推奨されていない付属品は使用しないでください。16.本製品は、ラベルに記載されている種類の電源タイプのみをご使用ください。もし使用できる電源タイプが定かではない場合は、ご購入先もしくはお近くの電力会社にご相談ください。バッテリまたは別の電源を必要とする機械については、取扱説明書をご参照ください。17.屋外アンテナまたはケーブルシステムが本機に接続されている場合は、サージ電流や静電気の影響に対する安全を確保するために、アンテナまたはケーブルが接地されていることを確認してください。マストの適切な接地方法、放電ユニットとアンテナ線の接続方法、導体セクション、放電システムの位置、接続、接地電極の仕様についての情報はNational Electrique,ANSI/NFPA 70規格の第810条に含まれています。18.屋外アンテナは、高圧線、電気回路や高強度の照明回路またはこのような高圧線や電気回路に近づく可能性がある場所からは常に遠ざけてください。これらの回路が致命的な危険をもたらす可能性があるため、屋外アンテナを設置する際には上記の回路との接触を避けるよう特別な注意が必要です。 | 19.コンセント、延長コード、マルチタップに過負荷をかけないでください。火災や感電の原因になる場合があります20.本製品の換気口から異物を絶対に入れないでください。高電圧にさらされた電気部品に接触、またはショートの可能性もあり、その結果、火災や感電の原因となります。機械に液体をこぼさないでください。21.自分で本機を修理することはおやめください。カバーを開けたり取り外したりすると、高電圧やその他の危険にさらされることになります。保守点検については、専門技術者にお問い合わせください22.部品交換が必要な場合、製造者が指定する部品、もしくは元の部品と同じ特性を持つ部品を保守技術者が使用している事を確認してください。指定以外の交換部品を使用すると、火災、感電、その他の危害が発生することがあります。23.本機の技術介入や修理の後、製品が安全に動作することを確認するためのテストを実施するように保守技術者に依頼してください。24.本機は、例えばアンテナケーブルの状況が良好でも、メーカーが指定しないかぎり、壁または天井に取り付けられません。25.サブウーファーの背面に位置するオン/オフスイッチは、電源遮断装置です。この装置は、電気配線の接続から電子機器を断線することができます。ユーザーは常にこの装置にアクセス可能でなければなりません。26.本機を水の滴りや水しぶきなどにさらさないでください。27.<警告>:不適切な電池交換を行うと爆発の恐れがあります。同じタイプまたは同等タイプの電池と交換してください。 |
주의깊게 읽어주십시오!
안전 수칙은 매우 중요합니다!
この度は、フォーカルスピーカーをお買い上げいただきありがとうございます。"スピリットオブサウンド"（サウンドの精神）という私たちの哲学を共有していただけたことXに感謝申し上げます。
ハイファイかホームシアターシステムのスピーカーであるかどうかに関わらず、高性能スピーカーには、スピーカーの設計面で、フォーカルの最新の技術開発を投入しています。最大のパフォーマンスで楽しんでいただくために、ユーザーズマニュアルをよくお読みください。また後々に参照できるよう大切に保管されることをお勧めします。
KR
Cub3RCA的立体声输入端“line inputs Right/Left”（图A）
- スピーカー 5 台
- Cub3 サブウーハー 1台
オプション


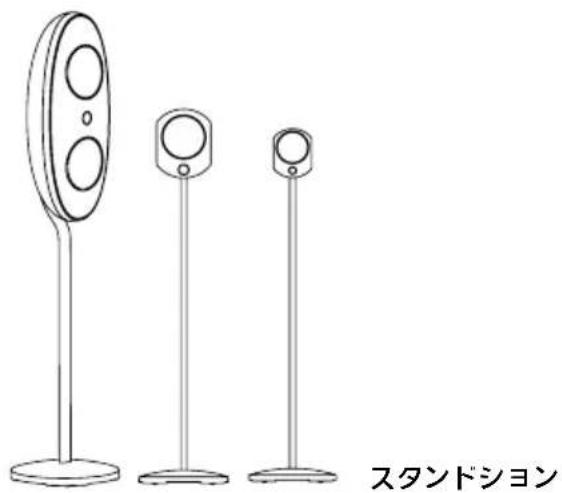

スタンドションBird / Little Bird
設置
A - 棚の上
聴取位置のどちら側からも均等な位置にスピーカーを配置してください。より良い音場をにするには少なくとも床から80センチメートルの高さにSibを設置することをお勧めします。
| タイプ | 超小型2ウェイ密閉型スピーカー 超小型2ウェイ密閉型スピーカー | |
| スピーカー | ミッドベース Polyflexコーン10cmアルミドームトウイーター | ミッドベース Polyflexコーン10cmアルミドームトウイーター |
| 周波数レスポンス (±3dB) | 89Hz - 25kHz 70Hz - 25kHz | |
| (-6dB)に応答 | 81Hz 64Hz | |
| 感度 (2.83 V / 1メートル) | 87dB 89dB | |
| 公称インピーダンス | 8 Ohms 8 Ohms | |
| 最小インピーダンス | 3,5 Ohms 3 Ohms | |
| クロスオーバー周波数 | 2500Hz 2500Hz | |
| アンプの定格出力 | 15 - 75W 15 - 100W | |
| 寸法 (HXWXD) | チューリップ: 8x4^11/16 × 5" [202 x 119 x 130]ココット: 7^1/16 × 6^1/4 × 5^16/18" [195 x 159 x 147] | チューリップ: 11x6^9/16 × 7" [283 x 166 x 181]ココット: 10^13/16 × 8^11/16 × 8" [274 x 221 x 205] |
| 重量 (各機械) | 1.65lb [0.75kg] 4.63lb [2.1kg] | |
スーパーバード
| タイプ | パッシブラジエーター付きの2ウェイ小型スピーカー |
| スピーカー | パッシブラジエーター Polyflexコーン14cmミッドベース Polyfexコーン14cmアルミドームトウイーター |
| 周波数レスポンス(±3dB) | 55Hz - 25kHz |
| (-6dB)に応答 | 49Hz |
| 感度(2.83 V / 1メートル) | 90dB |
| 公称インピーダンス | 8 Ohms |
| 最小インピーダンス | 3 Ohms |
| クロスオーバー周波数 | 2500Hz |
| アンプの定格出力 | 15 - 150W |
| 寸法(H×W×D) | 478×207 X 128mm |
| 重量(各機械) | 3.15kg |
バード パック 5.1 ホームシネマ
取扱説明書

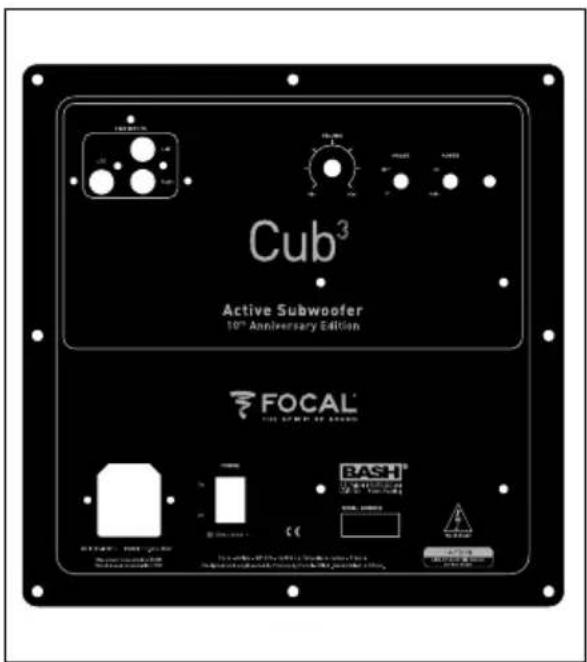

Cub3
仕様
21cmサブウーハー: ポリプロビレン振動板。
BASH 150W rms パワーアンブ: 高出力 高品位音質を追求した高効率デジタルアンプ技術採用。
位相セレクター：サブウーハーとスピーカーを適正にセッティングできます。オート オン／スタンバイ システム BASH パワーアンプを自動的にオン／オフソフトカップリングが限界歪を低減。
LFE ダイレクト入力。
MDF製エンクロージャー：内部共振を防いだ強固なキャピネット。
プロファイルドベントポート：歪みを押さえた、深みのある低音再生、
Cub3は、自動音声信号検出器を備えています。
電力制御が自動モードに設定されている場合、音声信号が検出されるとすぐに、サブウーファーは自動的にオンに切り替わります。
パワーオンモードに設定すると、信号検出器は動作せずに、サブウーファー常に電源がはいった状態になります。
約3分の間に信号が検出されない場合niは逆に、信号検出器は自動的にサブウーファーをスタンバイモードに設定します。
長時間サブウーファーを使用しないことが予想される場合、パワーセレクタを"off"に設定することをお勧めします。
嵐等、荒天の場合は、電源ケーブルを抜いてください。
取扱説明書
接続方法
RCA ローレベル入力。

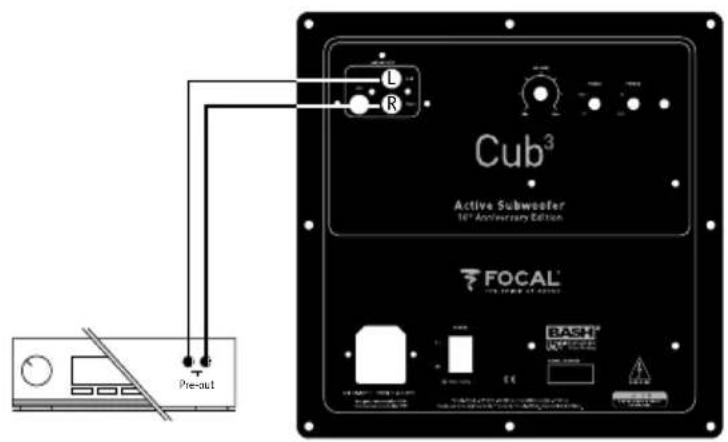

ブリアウトライン出力をもった2チャンネルのアンプを使用する場合は、Cub3は、"右/左ライン入力"のRCAステレオ入力端子を介して接続してください。（図A）
LFE入力
AVマルチチャンネルアンプを使用する場合は、Cub3の単一LFE入力を、AVアンプのモノ"サブウーファー"出力（図B）に接続する必要があります。
この場合、Cub3のすべてのコントロールはボリュームコントロールを除いて、オフになります。AVアンプが、すでにすべての必要な機能を備えていると考えると、この構成はホームシアターでのみ使用するように推奨します。

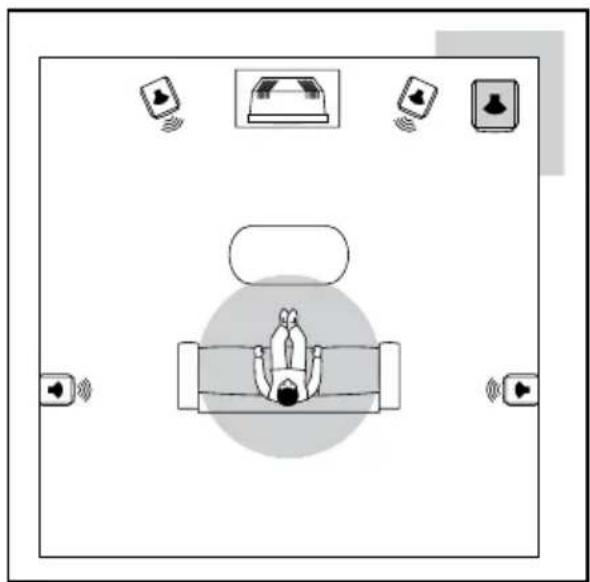

がリスニングエリアのコーナーや壁から適切な距離に配置しなければならないということに反してCub3をリスニングエリアのコーナーに配置することを勧めます。
サブウーハーが一辺の壁や壁から離れて置かれると、サブウーハからによる低音の非常に大きな音の波が予想もつかないリスニングルームの共振を引き起こします。したがい周波数特性の直線性が損なわれ、音の演出に影響ができます。深みがなくなり、ブンブンした音や痩せた低音等が発生して他の仕様スピーカーとの調和がとれなくなります。
もし、Cub3を部屋のコーナーに置くと部屋の共振周波数がより直線的になり扱いやすくなります。このように構成すると、低音域の最適な恩恵を受けるだけではなく、ベースレベルが6dB増加することになります。
サブウーハーをコーナーに置くことができないような特定の形状の部屋では、一番良い可能な場所を探していろいろと試してみてください。
一般的に、サブウーハーは部屋の前面の壁にそって置いてください。というのは、低音周波数は無指向性なので、家具や置物といったリスニング位置戸の間にあるもの影響を受けないからです。
取扱説明書

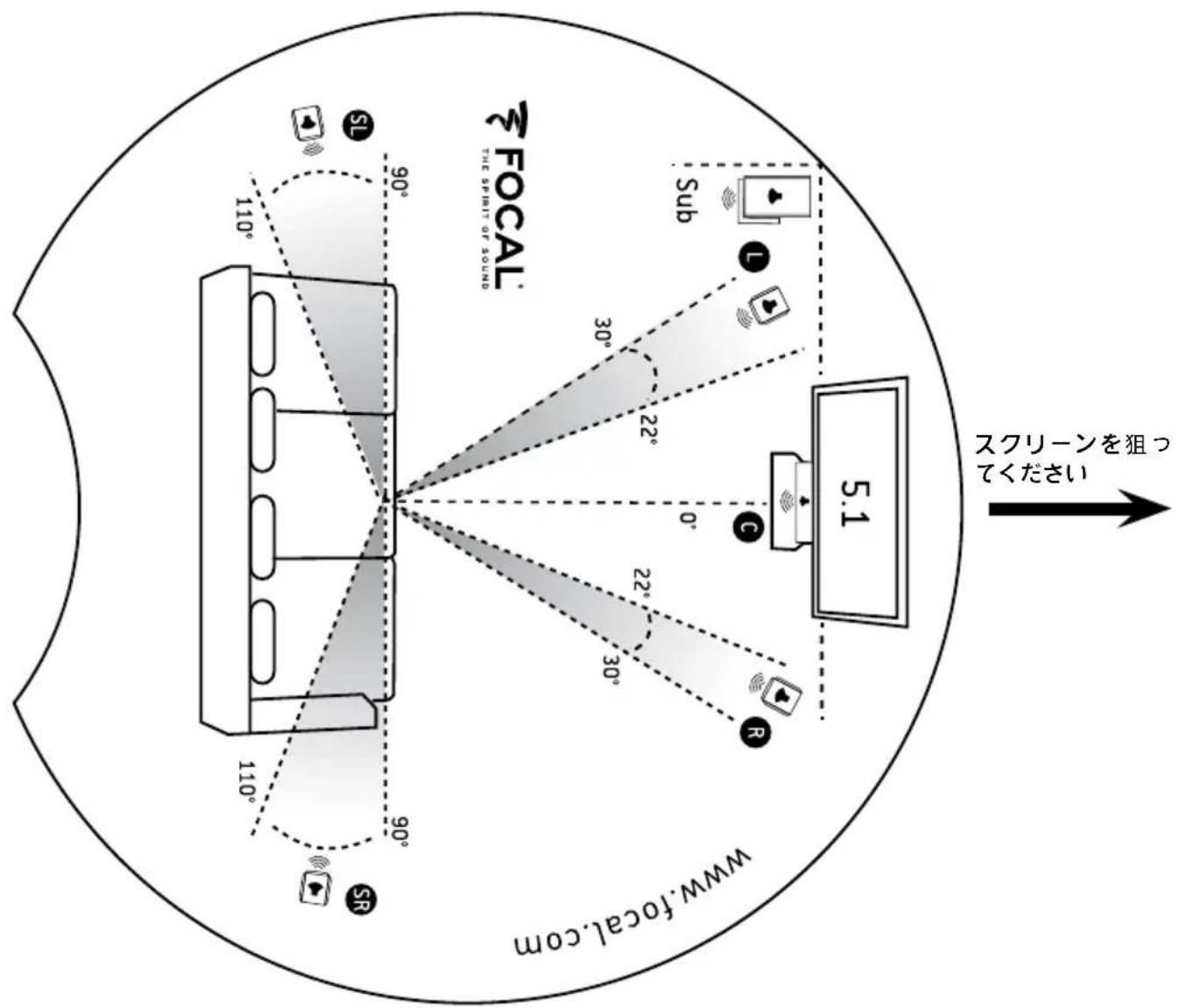

サテライトの配置
-聴く位置に着いてください
- スクリーンを狙ってください
- この指示図面がスピーカの最良の置き場所を示します。
取扱説明書
エージング期間
Cub2に使われているドライバーは複雑なメカニカル部分で構成されたいるため、ベストの性能が出るまで調整期間が必要です。使用環境の温度や湿度に慣れなければなりません。このエージング期間は条件にもよりますが少なくとも2-3週間は考えてください。この期間を短くしようとするならば、約20時間中くらいの音で一般的な音楽を演奏し続けながらも低音は相当大きな音でならしてください。一旦、スピーカーの構成部品が完全に安定すると本当のパワードスピーカの真の性能を満喫していただけます。
仕様
| 概要 | 150W BASHパワーアンプ内蔵コンパクトバスリフレックス アクティブサブウーハー、 |
| Driver 8" (210mm) | 8インチドライバー(210mm) |
| L.F. (-6dB) 35Hz L.F. (-6dB) 35Hz | |
| 周波数特性 (+/- 3dB) | 40Hz - 120Hz |
| クロスオーバー周波数 | 120Hz |
| 入力 ラインイン ダイレクト ラインイン(LFE) | |
| 定格出力 (RMS) | 100W |
| ピーク出力 | 150W |
| 位相 | 0^ / 180^ |
| 電源機能 オン/オフ/スタンバイ | |
| サイズ (HxWxD) | 33mm x 300mm x 300mm13.1"x12"x12" |
| ネット重量 | 11kg (22.lbs) |
保証条件
問題が生じた場合は、フォーカルの代理店までご連絡ください。
フォーカルのすべての製品におけるフランスでの保証期間はご購入時から2年で、転売の場合、保証の権利は譲渡できません。欠陥商品が見つかった場合、製品ご購入時のパッケージに入れたまま、お客様のご負担で代理店までお送りください。機械を調査し、故障の原因を明らかにします。保証が有効な場合は、製品を修理、または新品に交換して、送料弊社負担で返品します。それ以外の場合は、修理の見積書をお送りします。
保証は、間違った使い方や不正な接続（コイルの焼損など）から生じる損害を含みません。
フランス以外では、フォーカル社製品は当該地域の法律に、または各国のフォーカル正規代理店が地域別に定めた保証条件に準じます。
BIRD® PACK 5.1 HOME CINEMA
사용설명서
한국의
구성품
- 5 x speakers
- 1 x Cub ^3 subwoofer

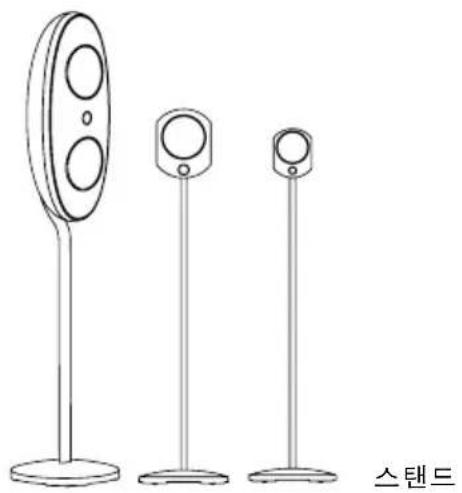

추가구성품(별매)
