사용 설명서 Bird Pack 5.1 FOCAL

주의깊게 읽어주십시오! 안전 수칙은 매우 중요합니다! 정삼각형 안에 표시된 화살표는 기기 내에 위 험전압으로 사용 중 전기 감전의 위험이 발생 할 수도 있다는 것을 소비자에게 알리기 위한

조심: 모든 전기 감전의 위험을 예방하기 위 해, 기기의 커버(또는 뒷부분)를 걷지 마실 것 을 권장합니다. 기기의 어떤 부품도 소비자에 의해 대체되어서는 안됩니다. 기기의 점검과 수선은 기술자에게 의뢰하십시오. 정삼각형 안에 표시된 느낌표는 사용설명서 와 기기의 사용, 유지 상에서 반드시 주의해야 할, 주요 항목들이 존재함을 소비자에게 알리 기 위한 표시입니다.

1. 다음의 안전수칙을 읽어주십시오.

2.안전수칙을 잘 보관해 주십시오. 3.설명서에 표시된 주의사항들을 늘 염두에

4.모든 수칙을 따라주십시오. 5.이 기기를 물이 있는 곳에서 사용하지 마십

6.건조한 천으로만 닦아주십시오. 7.통풍기의 어떤 부분도 막히지 않게 주의하 십시오. 제조자의 설명서에 따라 기기를 설치

8.래디에이터, 개스 래인지, 난방기구 출구 또 는 열기를 포함하는 모든 기기들(앰프 포함) 근처에 이 기기를 설치하지 마십시오.

9. 전선에 관한 안전수칙을 잘 따르십시오.

전선은 두 개 중 하나가 더 넓은 두개의 접지단 자를 포함합니다. 지면 용 전선은 두 개의 접 지단자와 지면 접속을 위한 세번째 접지단자 를 포함합니다. 가장 넓은 접지단자와 세번째 접지단자는 사용자의 안전 보장용입니다. 만 약 전선이 귀하의 전기 콘센트에 적합치 않으 면, 전기 기술자에게 의뢰하든 지 아니면 낡은 전기 콘센트를 교체하십시오. 10.전선이 밟히지 않고, 찌그러지거나, 손상 되지 않게 조심하십시오. 제품에 코드와 전선의 접속 시 보다 세심한 주

11.제조자가 권장하는 부품 만 사용하십시오.

12. 스탠드, 삼발이, 써포트 등과 같은 취급 장

비는 제조자가 권장하거나, 기기와 함께 판매 된 부품들 만을 사용하십시오. 카트를 사용할 경우, 카트의 운반물/기기 가 넘어가 발생할 수 있는 사고를 예방하기 위해,

13.천둥번개가 치거나, 오랜 기간 동안 기기 를 사용하지 않을 경우, 기기의 콘센트를 빼

14.모든 기기의 점검은 기술자에 의해 이뤄져 야 합니다. 다음과 같은 경우, 기기의 점검은 꼭 필요합니다. 전선 또는 코드의 파손, 액체 와의 접촉, 기기 내부의 사물 첨가, 비 또는 습 기에 노출된 경우, 기기의 원활하지 않은 작 동, 기기가 바닥에 떨어졌을 경우. 15.모든 위험을 예방하기 위해 제품 제조업 자들이 권장하지 않는 부품은 사용하지 마십

16.이 제품은 반드시 제품에 부착된 라벨에 표시된 전원장치에만 연결되어야 합니다. 전 원장치에 대한 의문이 생길 경우, 판매자나 귀 하의 전기 공급자에게 문의하십시오. 배터리 또는 다른 전원의 사용이 예정된 제품의 경우, 사용 설명서를 참조하십시오. 17.외부 안테나 또는 전선 망이 귀하의 기기 에 접속되었을 경우, 전기의 과전과 정전기 효 과 대항 보호 조치를 위해 접속 안테나와 전선 이 접지되었는 지를 확인하십시오. 접지 방식, 안테나 선 방전 단위 접속, 전도체 단면도, 방 전 시스템 위치, 접속, 접지 전류의 특성 등의 관련 정보는 국내 전기 규격 ANSI/ NFPA 70 제 810 항에 의거합니다. 18.외부 안테나는 항상 고압선, 전기회로, 강 력한 조명과 적정 거리에 설치되어야 합니다. 또, 안테나가 고압선 또는 전기 회로에 떨어 지지 않을 장소 등을 고려하여 설치되어야 합 니다. 외부 안테나의 설치 시, 위의 열거된 모 든 전선 회로 등과의 접촉을 피하도록 특별히 조심해야 하는 이유는 사망의 위험이 있기 때

19.벽면의 플러그, 전기 연장선 또는 멀티 플 러그 등을 과적하지 마십시오. 화재 또는 전기 쇼크의 원인이 될 수 있습니다. 20.제품의 통풍기 통로에 어떤 물체도 삽입하

삽입된 물체가 기기 내의 고압 부품과의 접촉 또는 전기 합선을 일으켜 화재 또는 감전의 위 험이 생길 수 있습니다. 제품 위에 액체를 붓

21.스스로 제품수리를 하지 마십시오: 기기의 개방으로 귀하께서는 전압 감전 또는 다른 위 험에 처할 수 있습니다. 모든 제품 점검 시에는 전문가에게 의뢰하십

22.기기의 부품 교체가 필요한 경우, 정비 기 술자가 제조자가 설정한 부품 또는 원래 부품 과 동일한 특성을 지닌 부품을 사용하는 지를 확인하십시오. 규범에 어긋나는 부품의 사용 은 화재, 전기 쇼크 또는 기타의 위험을 발생

23.기기 관련한 모든 수선 또는 정비의 경우, 기기가 안전상태에서 제대로 작동하는지를 확 인하기 위해 점검 기술자에게 테스트를 의뢰

24. 기기는 제조자가 미리 예정한 경우에만

벽 또는 천장에 조립될 수 있습니다. 이 경우, 오직 안테나 용 선에 의해서. 25。On/Off 스위치는 배전 절단기인 서브우 퍼의 뒷편에 위치합니다. 전원 장치의 전원 차 단을 가능하게 합니다. 스위치는 항상 사용자 에게 접근가능하여야 합니다. 26.물이 떨어지는 곳이나 튀는 곳에 두지 마

27.＜경고＞：건전지가 제대로 교체되지 않 은 경우 폭발의 위험이 있습니다. 교체 시 같 은 종류, 또는 동일한 건전지만 사용하십시오.إقرأ أولا! إرشادات سلامة هامة! AR14 Bird

Focal 스피커를 구입해주셔서 감사합니다. 우리의 철학인 “The spirit of Sound”를 공유하게 되어서 기쁘게 생각합니다. 본 제품은 뛰어난 성능과 디자인 면에서 Focal의 최신 기술을 사용해 개발했습니다. 본 제품을 최대한 즐길 수 있게, 설명서를 읽어주시고 후에 참조할 수 있도록 보관해 주십시오.

A - 선반설치 스피커는 듣는 위치의 양쪽에 동등한 높이에 설치하십시오. 더 나은 소리를 위해서 바닥에서 최소 80Cm 이상 높은 곳에 설치하기를 권

pack 5.1 Home cinema 사용설명서63

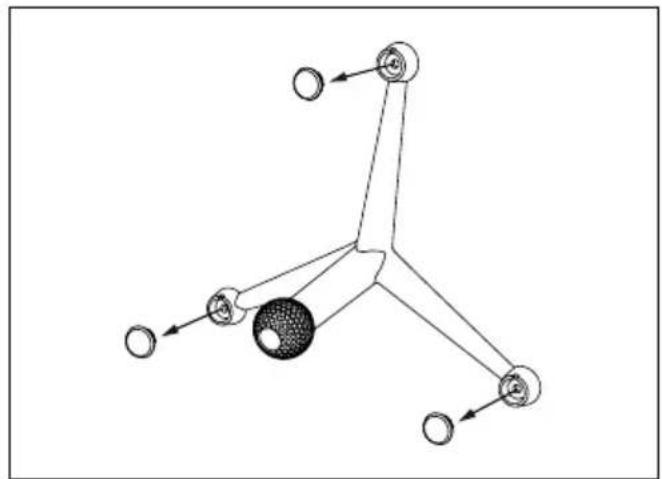

on solid wall C - Cocotte의 스탠드 벽 고정 Bird

pack 5.1 Home cinema 사용설명서64 D - 슈퍼 버드 벽 고정 Bird

초 소형 투웨이 봉인 스피커. 초 소형 투웨이 봉인 스피커.

진동수(±3 dB 89Hz - 25kHz 70Hz – 25kHz -6 dB저점 빈도 81Hz 64Hz 감도(2.83 V / 1m） 87dB 89dB 공칭 임피던스 8 Ohms 8 Ohms 최저 임피던스 3,5 Ohms 3 Ohms 교차 주파수 2500Hz 2500Hz 권장 파워 앰프 15 - 75W 15 - 100W 크기(H×W×D） 튤립:202 X 119 X 130mm 코코트:195×159 X 147mm

패시브 래디에디터 포함 소형 투웨이,

패시브 래디에디터 콘 폴리플렉스 14 cm 중/저 콘 폴리플렉스 14cm

진동수(±3 dB 55Hz – 25kHz -6 dB저점 빈도 49Hz 감도(2.83 V / 1m） 90dB 공칭 임피던스 8 Ohms 최저 임피던스 3 Ohms 교차 주파수 2500Hz 권장 파워 앰프 15 - 150W 크기(H×W×D） 478×207 X 128mm 중량 (대당)） 3.15kg66 Cub3

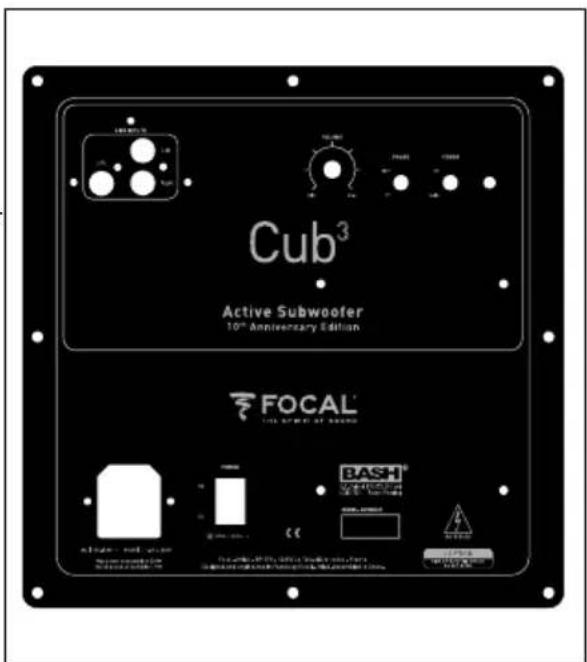

21Cm(11") 서브우퍼 : Polypropylene cone. BASH ® 150Wrms 앰프: 고출력과 고품질의 사운드를 위한 고성능 디

단계 선택: 서브우퍼 / 스피커 연결 최적화. 자동/대기 시스템: BASH® 앰프가 자동으로 켜지거나 꺼집니다(대기

소프트 클리핑: 포화상태 제어. LFE 직접 입력: Mono input를 직접 홈 시어터 앰프의 서브우퍼 output에 직접 연결. MDF 인클로저 소재: 내부 울림이 통제를 받지 않는 단단한 캐비닛. 프로파일 포트 : 활발한 베이스 복제, 왜곡 효과 없음.

Cub³의 특징은 자동으로 오디오신호 탐색을 합니다. 전원상태가 "Auto" 일 경우, 오디오신호가 입력되면 서브우퍼 는 자동으로 켜집니다. 전원상태가 "ON" 일 경우, 오디오신호가 없어도 서브우퍼는 계속 켜져 있습니다. 반대로, 3분동안 오디오 신호가 없으면 자동으로 대기상태

서브우퍼를 오랜시간 사용하지 않을 경우에는 반드시 전원

천둥 번개가 치는 날에는 전원코드를 빼두십시오. Bird

pack 5.1 Home cinema 사용설명서67

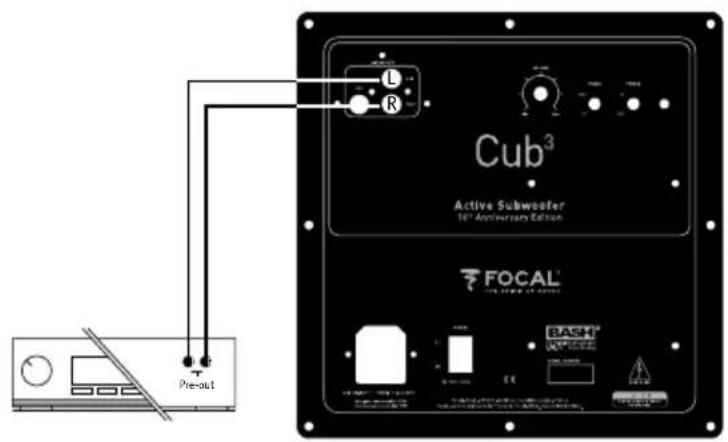

프리아웃이 있는 2채널 앰프를 사용 할 경우 Cub³의 RCA 스테레오(L, R) 입력에 연결하여 주십시오.(그림 A) 멀티채널 앰프를 사용 할 경우, 앰프 "Subwoofer" 출력부분을 CUB³ 의 LFE 입력에 연결하십시오.(그림 B) 그러면 CUB³에서는 볼륨제어만 가능하며, 다른 제어는 앰프에서 제어하시면 됩니다. 이 구성은 오직 홈씨어터에만 권장합니다. SubwooferPre-out

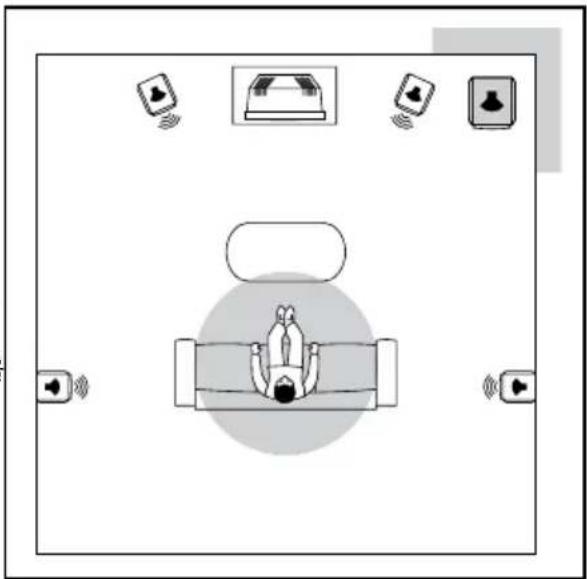

CUB³ 위치 Cub³는 홈시네마 공간의 구석에 설치하기를 권장합니다. 단, 서브우퍼가 구석이 아닌 한쪽 벽면에만 설치되거나 벽에서 너무 떨어져서 설치 될 경우, 주파수 응답의 선형성이 손상되어, 깊이가 없는 저음이 되며, 베이스가 약한 사운드가 될 수 있습니다. 기타 다른 스피커와 연동하기 어렵거나 연동이 불가능하게 될 수 있습니다. Cub³를 구석에 설치할 경우, 홈시네마 공간의 공명주파수가 더욱 선형적이고 예측이 가능하게 됩니다. 이러한 배치를 할 경우, 저음 레벨이 6dB까지 증가되어 최적화된 저음 영역을 경험 할 수 있을 겁니다. 공간적인 제약으로 서브우퍼를 코너에 설치하기가 어렵다면, 최적의 장소를 찾을까지 다른 배치를 해보기를 추천합니다. 일반적으로, 서브우퍼는 홈시네마 공간의 전면 벽쪽에

저음 주파수는 무지향성이기 때문에, 홈시네마 공간과 서브우퍼 사이에 가구나 물체가 있어도 소리의 분산에 영향을

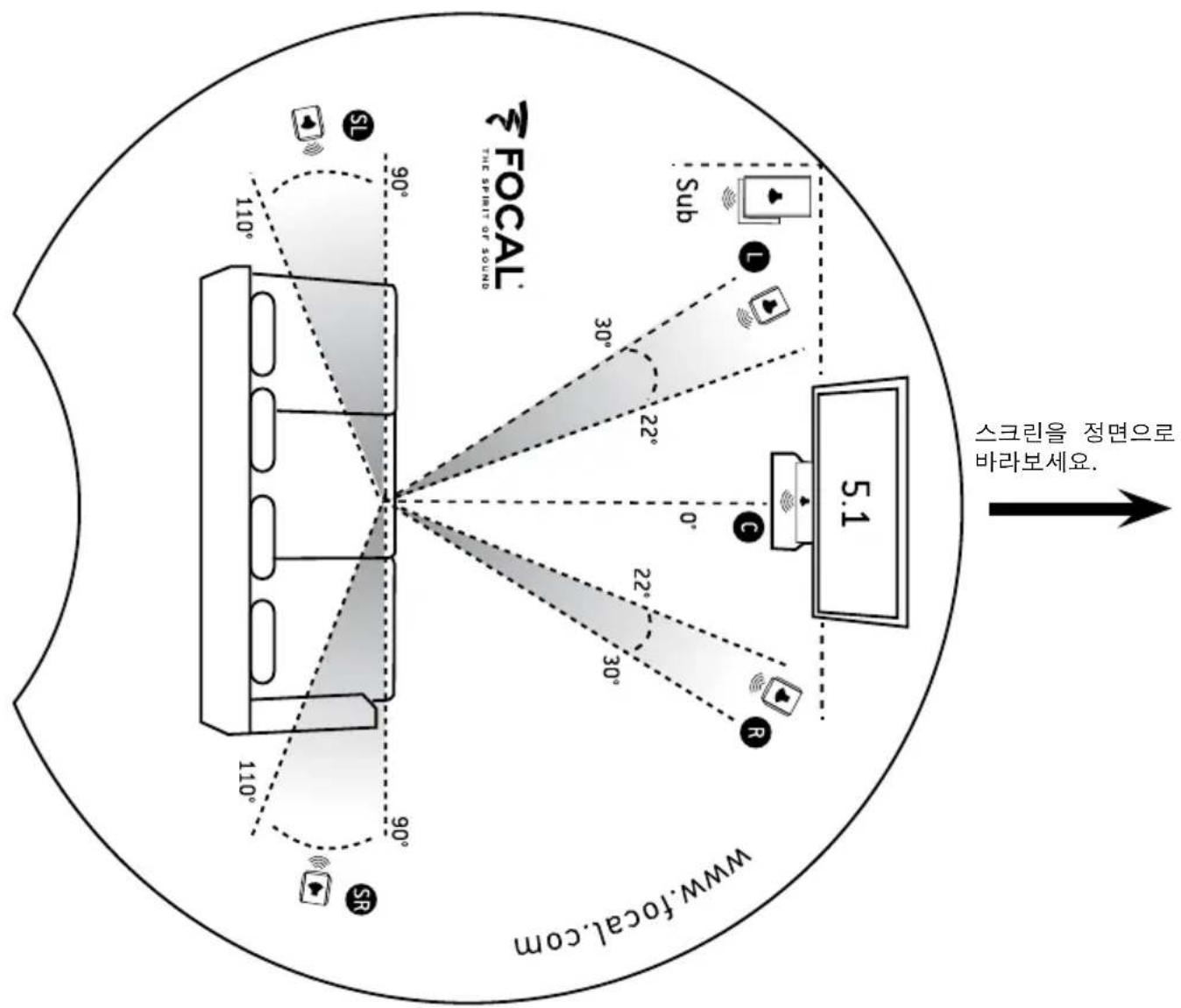

- 홈시네마 공간의 가운데에 위치하십시오 - 스크린을 정면으로 바라보세요 - 위치 한 자리에서 각 스피커들을 정면으로 바라 볼 수 있게 배치하십시오

Cub³에 사용된 드라이버는 복잡한 요소들로 구성되어 최적의 소리를 위해서는 에이징 기간을 필요로 합니다. 드라이버는 온도 및 습도와 같은 주변 환경의 영향을 받습니다. 에이징 기간은 조건에 따라 몇 주가 지속될 수 있습니다. 이 기간을 단축하기 위해 서브우퍼를 중간레벨로 20시간정도 표준 음악 프로그램(저음이 풍부한)을 작동 시키길

한 번 에이징 시키면 풍부한 서브우퍼의 효과를 느낄 수 있습니다.

모든 Focal 스피커는 공식 수입원에 의해 보증이 보장됩니다. 각 나라별 수입원에서 보증조건에 관한 세부사항을 제공 받을 수 있습니다. Focal-JMlab 제품의 구성요소는 고품질의 재료들로 개발 및 제조되었습니다. 이 기호는 전기 및 전자장비를 표시합니다. 일반적으로 제품을 버리실때 별도로 폐기처분하셔야 합니다. 해당 지역 수거 장소에 문의하시거나, 재활용센터에 문의하시면 됩니다. 우리가 살고 있는 환경을 보호하는데 도움이 됩니다.I
