LaserRangeMaster T3 - Pointeur laser Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Classe laser	Classe 2 (EN 60825-1:2014/AC:2017)
Longueur d'onde laser	650 nm
Puissance laser	< 1 mW
Plage de mesure (intérieur)	0,2 m - 30 m
Précision (typique)	± 2 mm (jusqu'à 10 m)
Plage de mesure d'angle	± 90°
Résolution d'angle	0,1°
Précision d'angle	0,1°
Fonctions de mesure	Distance, surface, volume, mesure continue, Pythagore 1 & 2, fonction d'angle 1 & 2
Alimentation	2 piles AAA (LR03) 1,5 V
Arrêt automatique	Laser: 30 s à 5 min, Appareil: 3 min à 8 min
Conditions de travail	0°C à 40°C, humidité max 85% (non condensante)
Conditions de stockage	-20°C à 70°C, humidité max 80%
Calibrage recommandé	Une fois par an
Nettoyage	Chiffon légèrement humide, éviter solvants
Consignes de sécurité	Ne pas regarder le faisceau laser (classe 2), éviter exposition directe

FOIRE AUX QUESTIONS - LaserRangeMaster T3 Laserliner

Comment mettre en marche le LaserRangeMaster T3 ?

Appuyez sur la touche MARCHE/ARRET (bouton central) pendant 2 secondes. Le laser s'allume et l'appareil lance la mesure continue.

Comment changer les piles ?

Ouvrez le compartiment à piles situé à l'arrière et insérez 2 piles AAA (LR03) en respectant la polarité. Veillez à utiliser des piles de marque de qualité.

Que signifie le code d'erreur Err252 ?

Err252 indique que la température ambiante est trop élevée (> 40°C). Laissez l'appareil refroidir avant de l'utiliser.

Quelle est la précision de mesure de distance ?

La précision typique est de ± 2 mm sur une distance jusqu'à 10 m, dans de bonnes conditions (surface réfléchissante, température ambiante). Au-delà, l'écart peut atteindre ± 0,2 mm/m.

Puis-je utiliser l'appareil à l'extérieur ?

Oui, mais l'utilisation en extérieur est limitée. Évitez le fort ensoleillement, la pluie, le brouillard ou la neige qui peuvent fausser les mesures. La portée maximale est de 30 m à l'intérieur.

Comment mesurer une surface avec le télémètre ?

Activez la fonction Surface (touche S). Mesurez la longueur puis la largeur. L'appareil calcule automatiquement la surface affichée en m².

Comment utiliser la fonction Pythagore ?

La fonction Pythagore 1 permet de mesurer une hauteur inaccessible en effectuant deux mesures. Activez-la via la touche DIST, suivez les indications à l'écran pour les mesures de base et d'hypoténuse.

Comment changer l'unité de mesure ?

Appuyez plusieurs fois sur la touche Unité (indiquée m/ft/inch/_'_'') pour basculer entre les unités : mètres (m), pieds (ft), pouces (inch) ou pieds/pouces fractionnés.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord les piles : remplacez-les si nécessaire. Assurez-vous que la polarité est correcte. Si le problème persiste, contactez le SAV.

Comment nettoyer le LaserRangeMaster T3 ?

Utilisez un chiffon doux légèrement humide. N'utilisez jamais de solvants, produits abrasifs ou détergents. Évitez que l'eau pénètre dans le boîtier.

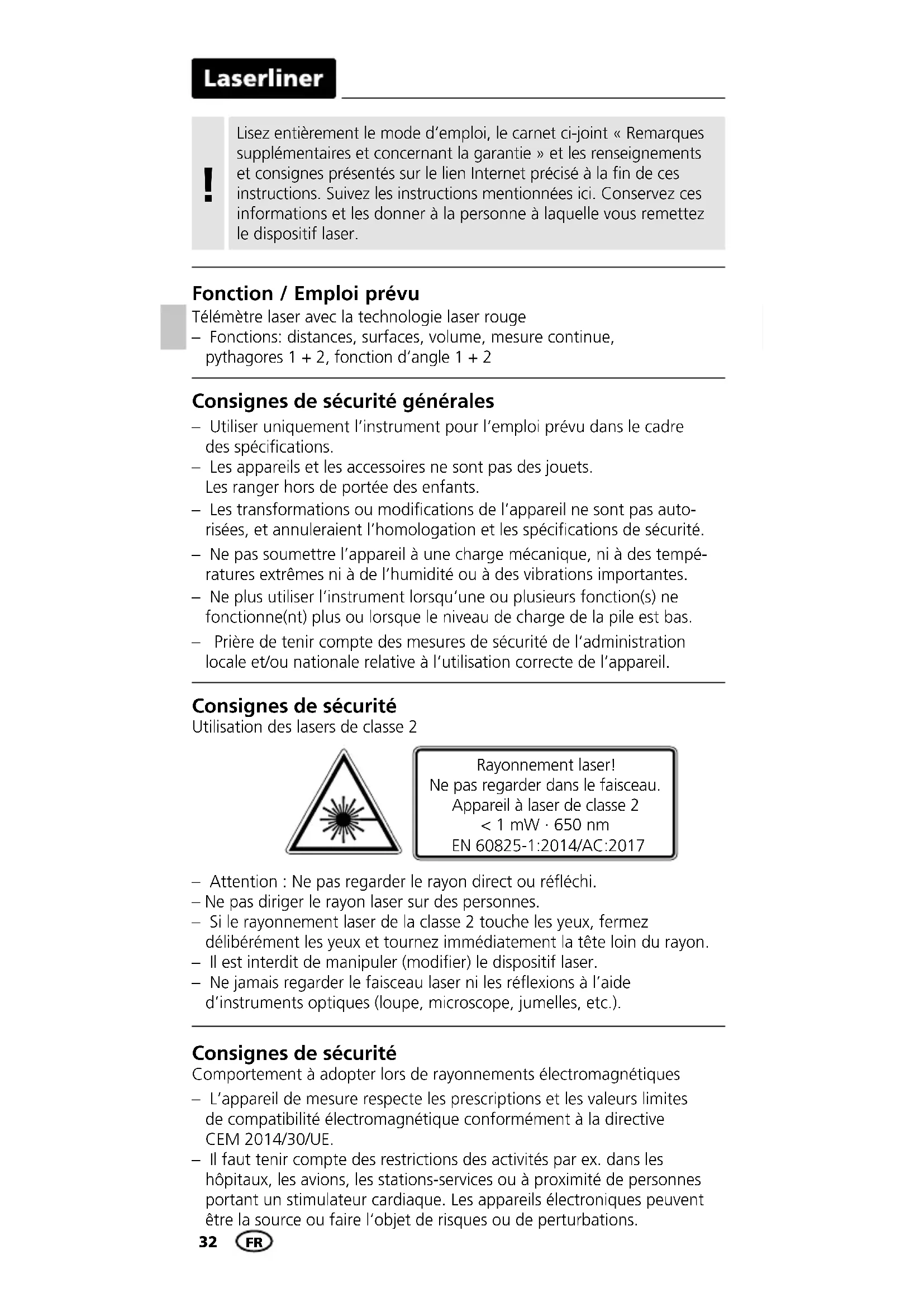

MODE D'EMPLOI LaserRangeMaster T3 Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / emploi prévu

Télémètre laser avec la technologie laser rouge

- Fonctions: distances, surfaces, volume, mesure continue, pythagore 1 + 2, fonction d'angle 1 + 2

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser ! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Il est interdit de manipuler (modifier) le dispositif laser.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

- L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.

- Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

- L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

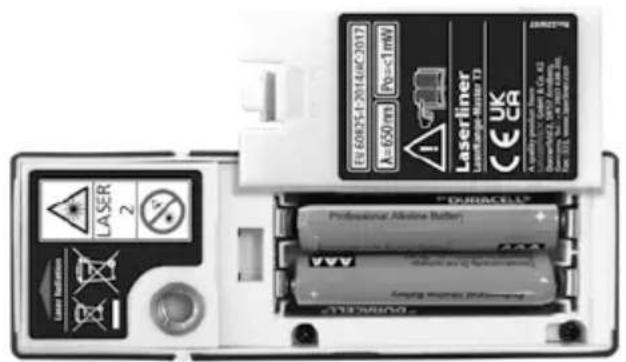

Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles (2 du type AAA) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

a Menu de réglage b Unité de mesure en m / ft / inch / _' _" c Plan de mesure (référence) arrière / filetage / avant d Mesure continue / Mesure de la longueur e Pythagore 1 f Pythagore 2

g Mesure de la surface h Mesure du volume i Fonction d'angle 1 j Fonction d'angle 2 k Valeur mesurée fonction d'angle l Valeurs intermédiaires m Valeurs mesurées / Résultats de mesure Unité en m / ft / inch / _' _"

1. Mesurer
2. MARCHE / ARRÊT

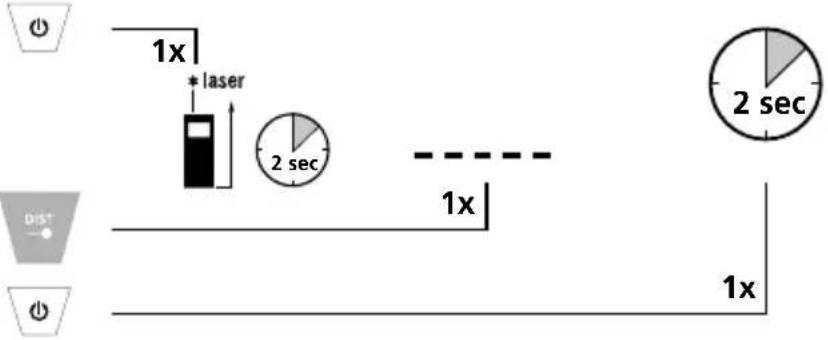

Mise en marche, mesure et arrêt :

Instrument en marche Mesurer Instrument à l'arrêt

L'appareil lance la mesure continue dès qu'il est mis en marche.

Changer d'unité de mesure :

m / ft / inch / "

1.

Commutation au plan de mesure (référence) :

arrière / filetage / avant

1.

Changer de fonctions de mesure :

Longueur Pythagore Surface Volume Fonction

Volume Fonction

d'angle

Fonction

d'angle

Mesure de la longueur :

Instrument en marche Mesurer / Hold

L'appareil lance la mesure continue dès qu'il est mis en marche.

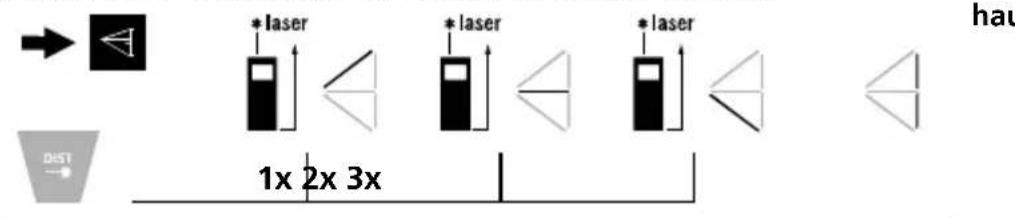

Fonction pythagore 1 :

Pythagore 1 1ère mesure 2e mesure Résultat

Fonction pythagore 2 :

Pythagore 2 1ère mesure 2e mesure 3e mesure Résultat

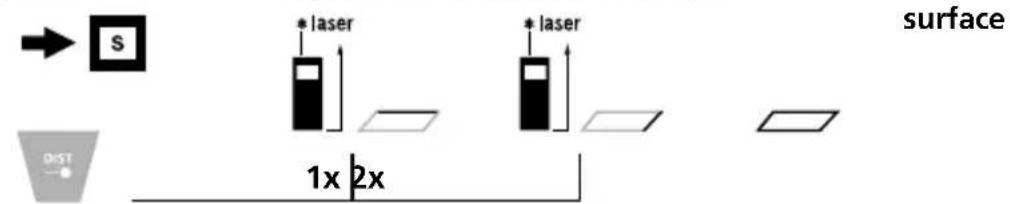

Mesure de la surface :

Surface 1ère mesure 2e mesure Résultat

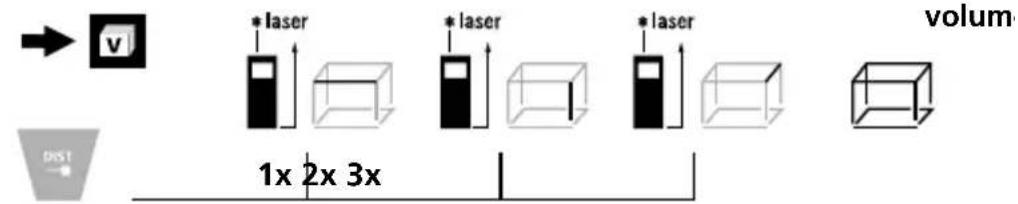

Volume 1ère mesure 2e mesure 3e mesure

Fonction d'angle 1 :

Fonction d'angle 1 Mesure

Les résultats de mesure sont calculés automatiquement par le capteur d'inclinaison 360°.

La face arrière de l'appareil sert de surface de référence pour la mesure des angles.

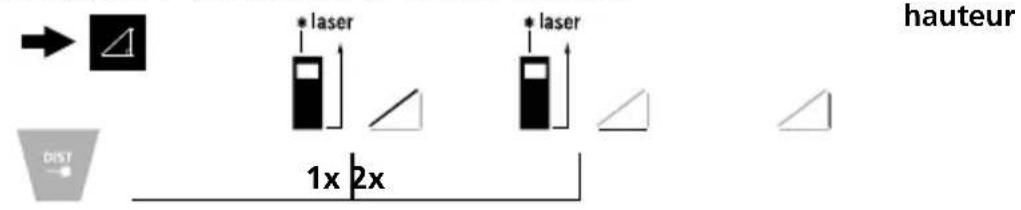

Fonction d'angle 2 :

Fonction d'angle 2 1ère mesure 2e mesure Résultat

hauteur

Le résultat de mesure est calculé par le capteur d'inclinaison 360°.

La face arrière de l'appareil sert de surface de référence pour la mesure des angles.

Remarques importantes

- Le laser affiche le point jusqu'auquel la mesure sera effectuée. Aucun objet ne doit se dépasser dans le champ du rayon laser.

- Pendant la mesure, l'instrument compense les écarts de température ambiante. En cas d'écarts de température importants, tenez compte d'une courte période d'adaptation suite au changement de lieu.

- L'utilisation de l'instrument à l'extérieur est limitée et il n'est pas possible de l'utiliser en cas de fort ensoleillement.

- La pluie, le brouillard et la neige peuvent influencer voire fausser les mesures à l'air libre.

- L'écart peut être supérieur à 3 mm en cas de mauvaises conditions de mesure, par exemple en cas de surfaces à mauvaise réflexion.

- Les tapis, les sièges rembourrés ou les rideaux ne renvoient pas le rayon laser de manière optimale. Utiliser des surfaces lisses.

- Dans le cas de mesures à travers du verre (vitres), il est possible que les résultats de mesure soient faussés.

- Une fonction d'économie d'énergie éteint automatiquement l'instrument.

- Nettoyage avec une lingette douce. L'eau ne doit pas pénétrer dans le boîtier.

Err252: Température trop élevée : > 40°C

Err253: Température trop basse : < 0°C

Err255: Le signal reçu est trop faible ou le temps de mesure est trop long

Err256: Le signal reçu est trop fort

Err261: En dehors de la plage de mesure

Err500: Défaillance matérielle

Données techniques

(Sous réserve de modifications techniques. 22W07)

Mesure de distances

Précision (typique)* ± 2 mm

Plage de mesure

Plage de mesure

Mesures d'angle

Plage de mesure ± 90°

Résolution 0,1°

Précision 0,1°

Laser classé 2 / < 1 mW (EN 60825-1:2014/AC:2017)

Longueur de l'onde laser 650 nm

Conditions de travail	0°C ... 40°C, humidité relative de l’air max. 20 ... 85% rH, non condensante, altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C, humidité relative de l’air max. 80% rH dynamique en fonction du mode de mesure :Laser : de 30 s à 5 minAppareil : de 3 min à 8 min
Arrêt automatique

Alimentation électrique 2 x 1,5V LR03 (AAA)

* jusqu'à une distance de 10 m avec une surface cible bien réfléchissante et à température ambiante. L'écart de mesure peut atteindre ± 0,2 mm/m en cas de plus grandes distances et de conditions de mesure moins favorables, comme par ex. en cas de fort ensoleillement ou de surfaces cibles à faible réflexion.

** à 5000 lx max.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage.

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne et Royaume-Uni sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com
