Typ produktu	Dalmierz laserowy
Klasa lasera	Klasa 2 (EN 60825-1:2014/AC:2017)
Długość fali lasera	650 nm
Moc lasera	< 1 mW
Zakres pomiaru (wewnątrz)	0,2 m - 30 m
Dokładność (typowa)	± 2 mm (do 10 m)
Zakres pomiaru kąta	± 90°
Rozdzielczość kąta	0,1°
Dokładność kąta	0,1°
Funkcje pomiarowe	Odległość, powierzchnia, objętość, pomiar ciągły, Pitagoras 1 i 2, funkcja kąta 1 i 2
Zasilanie	2 baterie AAA (LR03) 1,5 V
Automatyczne wyłączanie	Laser: 30 s do 5 min, Urządzenie: 3 min do 8 min
Warunki pracy	0°C do 40°C, wilgotność max 85% (bez kondensacji)
Warunki przechowywania	-20°C do 70°C, wilgotność max 80%
Zalecana kalibracja	Raz w roku
Czyszczenie	Lekko wilgotna szmatka, unikać rozpuszczalników
Instrukcje bezpieczeństwa	Nie patrzeć na wiązkę lasera (klasa 2), unikać bezpośredniego narażenia

Często zadawane pytania - LaserRangeMaster T3 Laserliner

Jak włączyć LaserRangeMaster T3?

Naciśnij przycisk WŁ./WYŁ. (środkowy) przez 2 sekundy. Laser włącza się, a urządzenie rozpoczyna pomiar ciągły.

Jak wymienić baterie?

Otwórz komorę baterii z tyłu i włóż 2 baterie AAA (LR03) zgodnie z biegunowością. Używaj wysokiej jakości baterii markowych.

Co oznacza kod błędu Err252?

Err252 oznacza, że temperatura otoczenia jest zbyt wysoka (> 40°C). Pozostaw urządzenie do ostygnięcia przed użyciem.

Jaka jest dokładność pomiaru odległości?

Typowa dokładność wynosi ± 2 mm na odległość do 10 m, w dobrych warunkach (powierzchnia odbijająca, temperatura otoczenia). Powyżej tego odchylenie może wynieść ± 0,2 mm/m.

Czy mogę używać urządzenia na zewnątrz?

Tak, ale użycie na zewnątrz jest ograniczone. Unikaj silnego nasłonecznienia, deszczu, mgły lub śniegu, które mogą zakłócać pomiary. Maksymalny zasięg to 30 m wewnątrz.

Jak zmierzyć powierzchnię dalmierzem?

Włącz funkcję Powierzchnia (przycisk S). Zmierz długość, a następnie szerokość. Urządzenie automatycznie obliczy powierzchnię wyświetlaną w m².

Jak używać funkcji Pitagorasa?

Funkcja Pitagoras 1 umożliwia pomiar niedostępnej wysokości poprzez wykonanie dwóch pomiarów. Włącz ją za pomocą przycisku DIST, postępuj zgodnie ze wskazówkami na ekranie dla pomiarów podstawy i przeciwprostokątnej.

Jak zmienić jednostkę miary?

Naciśnij kilkakrotnie przycisk Jednostka (oznaczony m/ft/inch/_'_'') aby przełączać między jednostkami: metry (m), stopy (ft), cale (inch) lub stopy/cale ułamkowe.

Co zrobić, jeśli urządzenie nie włącza się?

Najpierw sprawdź baterie: wymień je w razie potrzeby. Upewnij się, że biegunowość jest prawidłowa. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak wyczyścić LaserRangeMaster T3?

Użyj miękkiej, lekko wilgotnej szmatki. Nigdy nie używaj rozpuszczalników, środków ściernych ani detergentów. Unikaj dostania się wody do obudowy.

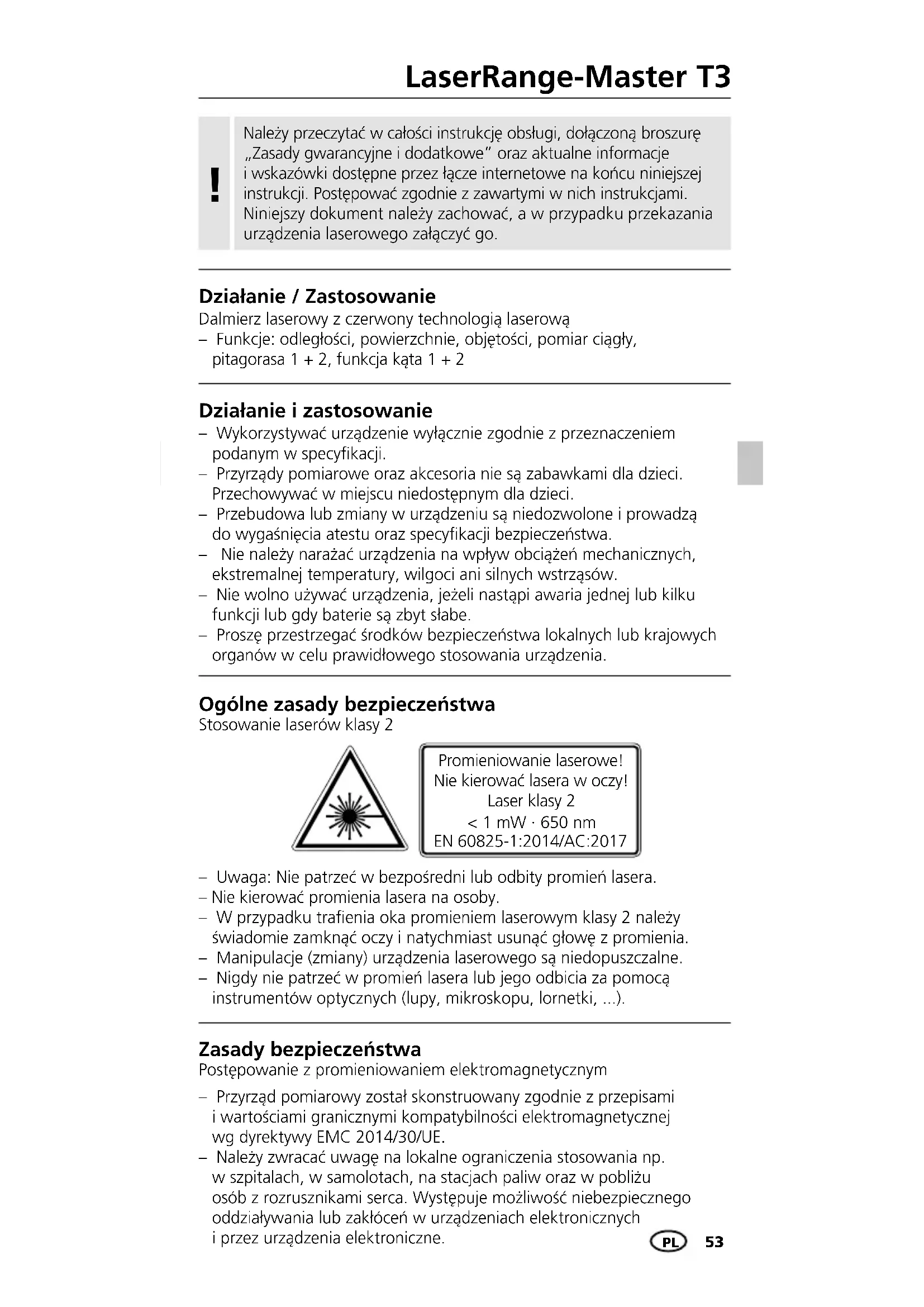

INSTRUKCJA OBSŁUGI LaserRangeMaster T3 Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Działanie / Zastosowanie

Dalmierz laserowy z czerwony technologią laserową

- Funkcje: odległości, powierzchnie, objętości, pomiar ciągły, pitagorasa 1 + 2, funkcja kąta 1 + 2

Działanie i zastosowanie

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.
  – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

Ogólne zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe!

Nie kierować lasera w oczy!

Laser klasy 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
– W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

Laserliner

- W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

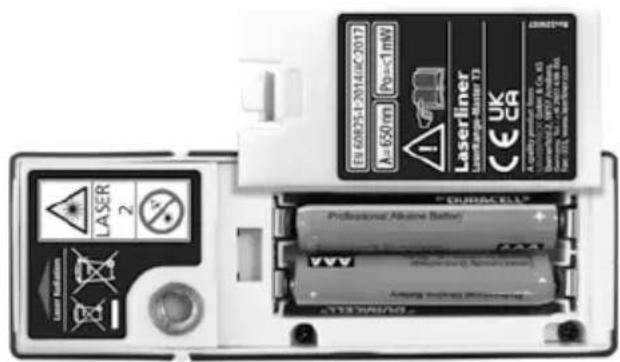

Zakładanie baterii

Otworzyć komorę baterii i włożyć baterie (2 x typ AAA) zgodnie z symbolami instala cyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

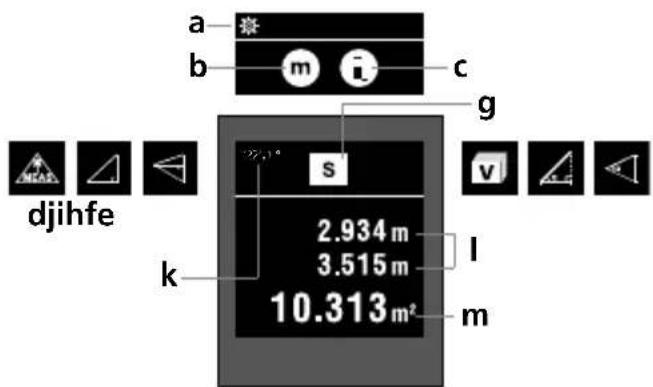

WYŚWIETLACZ:

a Menu ustawień
b Jednostka pomiaru m / ft / inch / _ _ "
c Płaszczyzna pomiarowa (odniesienie) tył / gwint / przód
d Pomiar ciągły / Pomiar długości
e Funkcja Pitagorasa 1
f Funkcja Pitagorasa 2

1.

2.

g Pomiar powierzchni
h Pomiar kubatury
i Funkcja kąta 1
j Funkcja kąta 2
k Wartość pomiaru funkcja kąta
I Wartości pośrednie
m Wartości pomiaru / wyniki pomiaru jednostka m / ft / inch / _' _"

KLAWIATURA:

1. Pomiar
2. Wt / WYt

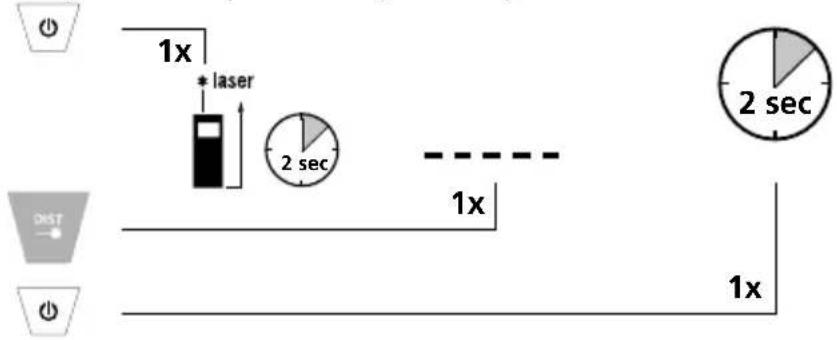

Włączanie, pomiar i wyłączanie:

urządzenie wł. pomiar urządzenie wył.

Urządzenie uruchamia się po włączeniu pomiaru ciągłego.

Przełączanie jednostki

pomiaru: m / ft / inch / _' _"

1.

Przełączanie płaszczyzny pomiarowej (odniesienia):

tył / gwint / przód

1.2

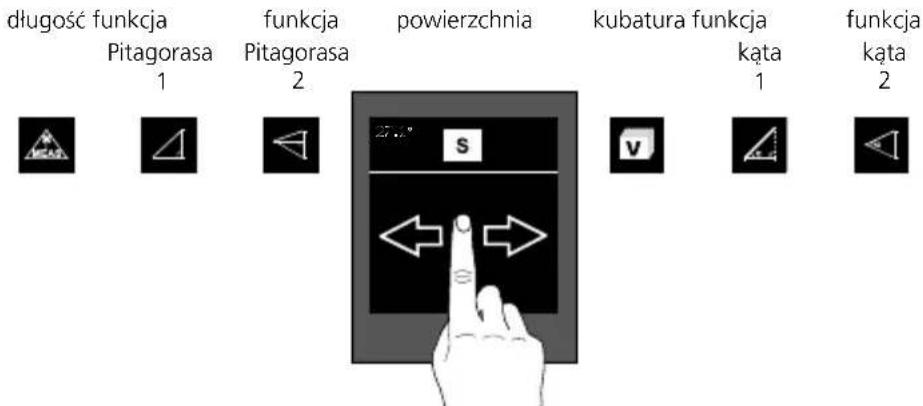

Przełączanie funkcji pomiaru:

Laserliner

Pomiar długości:

urządzenie wt. pomiar / hold

Urządzenie uruchamia się po włączeniu pomiaru ciągłego.

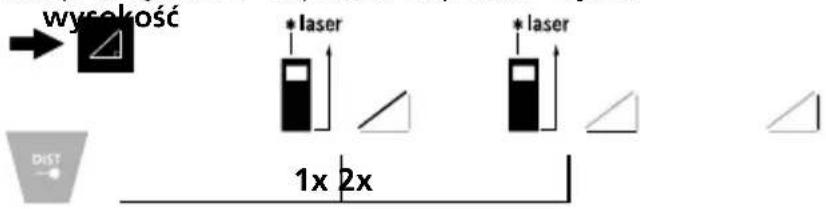

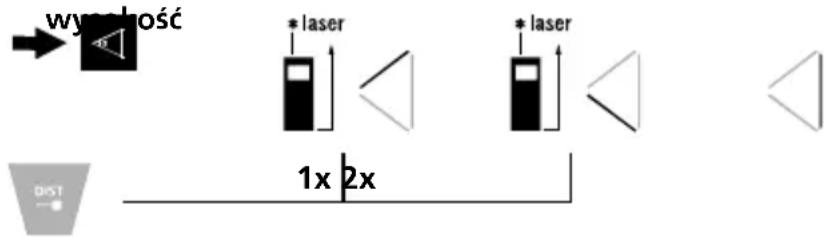

Funkcja Pitagorasa 1:

funkcja Pitagorasa 1 1. pomiar 2. pomiar wynik

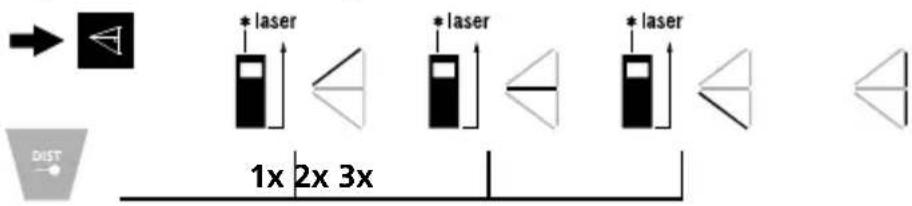

Funkcja Pitagorasa 2:

funkcja 1. pomiar 2. pomiar 3. pomiar wynik

Pitagorasa 2

wysokość

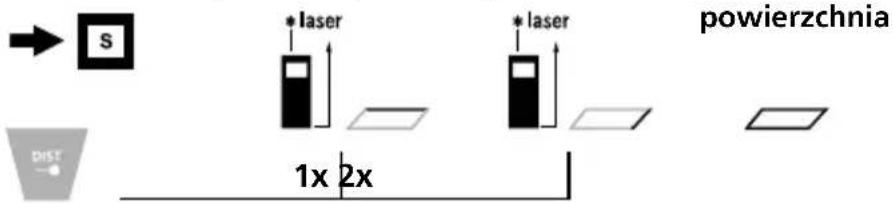

Pomiar powierzchni:

powierzchnia 1. pomiar 2. pomiar wynik

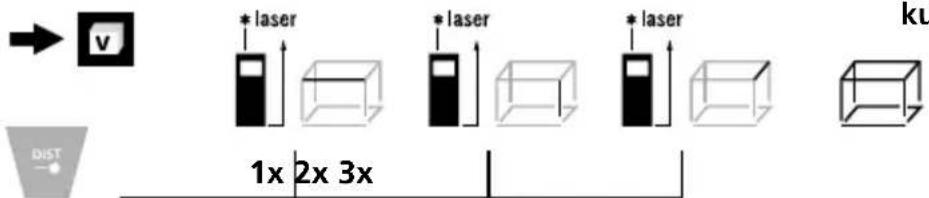

Pomiar kubatury:

kubatura

1. pomiar

2. pomiar

3. pomiar

wynik

kubatur.

Funkcja kąta 1:

funkcja kąta 1 pomiar

Wyniki pomiaru ustalane są automatycznie przez czujnik nachylenia 360°.

! Tylna strona przyrządu jest powierzchnią odniesienia do pomiaru kątów.

Funkcja kąta 2:

funkcja kąta 2 1. pomiar 2. pomiar wynik

Wynik pomiaru ustalany jest przez czujnik nachylenia 360°.

! Tylna strona przyrządu jest powierzchnią odniesienia do pomiaru kątów.

Ważne wskazówki

• Laser wskazuje punkt pomiarowy, do którego odbywa się pomiar. W promieniu lasera nie mogą znajdować się żadne przedmioty.
  – Urządzenie kompensuje podczas pomiaru różnice temperatur wnętrza. Dlatego w razie zmiany miejsca pomiaru o dużej różnicy temperatury należy uwzględnić pewien czas adaptacji.
  – Eksploatacja urządzenia na zewnątrz jest ograniczona i przy silnym nasłonecznieniu jego użycie jest niemożliwe.
  – Wyniki pomiarów na wolnym powietrzu mogą być zafałszowywane przez opady deszczu, mgłę i śnieg.
  – W niekorzystnych warunkach, na przykład przy powierzchniach żle odbijających światło, maksymalny odchyl pomiaru może być większy niż 3 mm.
  – Dywany, tapicerka czy zaślony nie odbijają optymalnie promienia lasera. Należy korzystać z gładkich powierzchni.
  – W przypadku pomiarów przez szkło (szyby okienne) wyniki pomiarów mogą być zafałszowane.
  – Funkcja oszczędzania energii automatycznie wyłącza urządzenie.
  – Urządzenie czyścić miękką szmatką. Do obudowy nie może przedostać się woda.

Laserliner

Kody błędów:

Err204: Błąd obliczeniowy

Err208: Bład wewnętrzny

Err220: Wymienić baterie

Err252: Zbyt wysoka temperatura: > 40°C

Err253: Zbyt niska temperatura: < 0°C

Err255: Odbierany sygnał jest zbyt słaby lub czas pomiaru zbyt długi

Err256: Odbierany sygnał jest zbyt silny

Err261: Poza zakresem pomiaru

Err500: Bład sprzętowy

Dane Techniczne (Zmiany zastrzeżone. 22W07)

Pomiar odległości
Dokładność (typowo)* ± 2 mm
Zakres pomiaru (wewnątrz)**	0,2 m - 30 m
Pomiar kąta
Zakres pomiarowy ± 90°
Rozdzielczość 0,1°
Dokładność 0,1°
Klasa lasera	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Długość fali lasera 650 nm
Warunki pracy	0°C ... 40°C, wilgotność powietrza maks. 20 ... 85% wilgotności względnej, bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Warunki przechowywania	-20°C ... 70°C, wilgotność powietrza maks. 80%
Automatyczne wyłączanie	dynamicznie w zależności od trybu pomiaru:Laser: 30 s – 5 min.Urzadzenie: 3 min. – 8 min.
Zasilanie 2 x 1,5V LR03 (AAA)
Wymiary (S x W x G) 32 x 100 x 23 mm
Masa 82 g (z baterie)

* Do 10 m odstępu pomiarowego przy dobrze odbijającej światło powierzchni docelowej i temperaturze pokojowej. W przypadku większych odległości i niekorzystnych warunków pomiaru, jak np. silne promieniowanie słoneczne lub słabo odbijające światło powierzchnie docelowe, odchylenie pomiarowe może wzrosnąć o ± 0,2 mm/m.
** przy maks. 5000 luksów

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok.

Przepisy UE i UK oraz utylizacja

Urządzenie spełnia wszelkie normy wymagane do wolnego obrotu towarów w UE i UK.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską i UK dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com
