Produkttyp	Laser-Entfernungsmesser
Laserklasse	Klasse 2 (EN 60825-1:2014/AC:2017)
Laserwellenlänge	650 nm
Laserleistung	< 1 mW
Messbereich (Innen)	0,2 m - 30 m
Genauigkeit (typisch)	± 2 mm (bis 10 m)
Winkelmessbereich	± 90°
Winkelauflösung	0,1°
Winkelgenauigkeit	0,1°
Messfunktionen	Entfernung, Fläche, Volumen, Dauermessung, Pythagoras 1 & 2, Winkelfunktion 1 & 2
Stromversorgung	2 AAA-Batterien (LR03) 1,5 V
Automatische Abschaltung	Laser: 30 s bis 5 min, Gerät: 3 min bis 8 min
Arbeitsbedingungen	0°C bis 40°C, max. Luftfeuchtigkeit 85% (nicht kondensierend)
Lagerbedingungen	-20°C bis 70°C, max. Luftfeuchtigkeit 80%
Empfohlene Kalibrierung	Einmal pro Jahr
Reinigung	Leicht feuchtes Tuch, Lösungsmittel vermeiden
Sicherheitshinweise	Nicht in den Laserstrahl blicken (Klasse 2), direkte Exposition vermeiden

Häufig gestellte Fragen - LaserRangeMaster T3 Laserliner

Wie schalte ich den LaserRangeMaster T3 ein?

Drücken Sie die EIN/AUS-Taste (mittlere Taste) 2 Sekunden lang. Der Laser schaltet sich ein und das Gerät startet die Dauermessung.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite und legen Sie 2 AAA (LR03)-Batterien unter Beachtung der Polarität ein. Verwenden Sie hochwertige Markenbatterien.

Was bedeutet der Fehlercode Err252?

Err252 zeigt an, dass die Umgebungstemperatur zu hoch (> 40°C) ist. Lassen Sie das Gerät abkühlen, bevor Sie es verwenden.

Wie genau ist die Entfernungsmessung?

Die typische Genauigkeit beträgt ± 2 mm auf eine Entfernung von bis zu 10 m bei guten Bedingungen (reflektierende Oberfläche, Raumtemperatur). Darüber kann die Abweichung ± 0,2 mm/m betragen.

Kann ich das Gerät im Freien verwenden?

Ja, aber die Verwendung im Freien ist eingeschränkt. Vermeiden Sie starke Sonneneinstrahlung, Regen, Nebel oder Schnee, da diese die Messungen beeinträchtigen können. Die maximale Reichweite beträgt 30 m im Innenbereich.

Wie messe ich eine Fläche mit dem Entfernungsmesser?

Aktivieren Sie die Funktion Fläche (Taste S). Messen Sie die Länge und dann die Breite. Das Gerät berechnet automatisch die angezeigte Fläche in m².

Wie verwende ich die Pythagoras-Funktion?

Die Funktion Pythagoras 1 ermöglicht die Messung einer unzugänglichen Höhe durch zwei Messungen. Aktivieren Sie sie über die DIST-Taste und befolgen Sie die Bildschirmanweisungen für die Grund- und Hypotenusenmessung.

Wie ändere ich die Maßeinheit?

Drücken Sie mehrmals die Einheit-Taste (angezeigt mit m/ft/inch/_'_'') um zwischen den Einheiten zu wechseln: Meter (m), Fuß (ft), Zoll (inch) oder Fuß/Zoll mit Brüchen.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Polarität korrekt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den LaserRangeMaster T3?

Verwenden Sie ein leicht feuchtes, weiches Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Reinigungsmittel. Vermeiden Sie, dass Wasser in das Gehäuse eindringt.

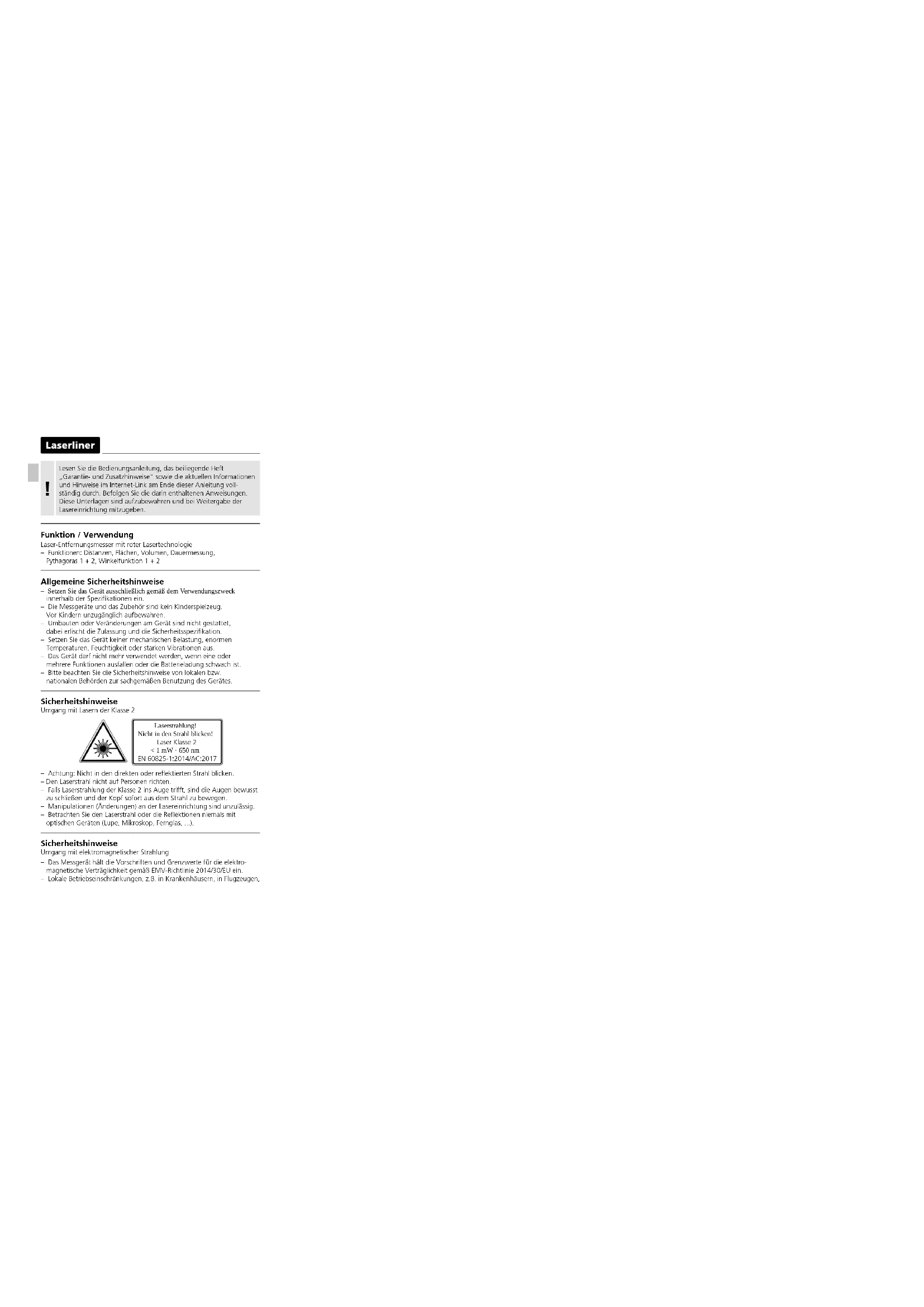

BEDIENUNGSANLEITUNG LaserRangeMaster T3 Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Laser-Entfernungsmesser mit roter Lasertechnologie

- Funktionen: Distanzen, Flächen, Volumen, Dauermessung,

Pythagoras 1 + 2. Winkelfunktion 1 + 2

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
  innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
  Vor Kindern unzugänglich aufbewahren
• Umbauten oder Veränderungen am Gerät sind nicht gestattet,
  dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen
  Temperaturen, Feuchtigkeit oder starken Vibrationen aus
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder
  mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Bitte beachten Sie die Sicherheitshinweise von lokaien bzw.
  nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blücken! Laser Klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

- Achtung: Nicht in den direkten oder reflektierten Strahl blicken. - Den Laserstrahl nicht auf Personen richten.

Fe's Lasersstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst. zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

- Manipulationen (Änderungen) an der Lasererrichtung sind unzulässig.

- Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit

optischen Geräten (Lupe, Mikroskop, Ferngas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

- Das Messgerät, hält die Vorschriften und Grenzwerte für die elektromagnetsche Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein. - Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen

- Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

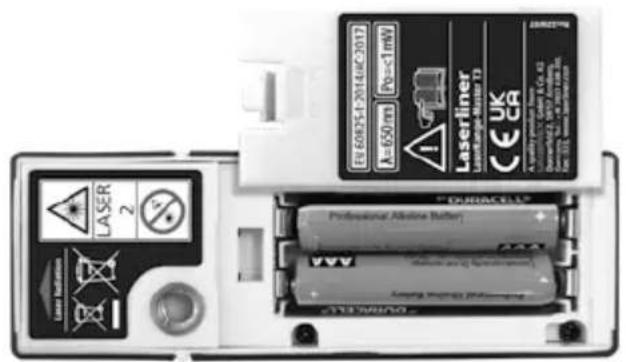

Batterien einlegen

Das Batteriefach öffnen und Batterien (2 x Typ AAA) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

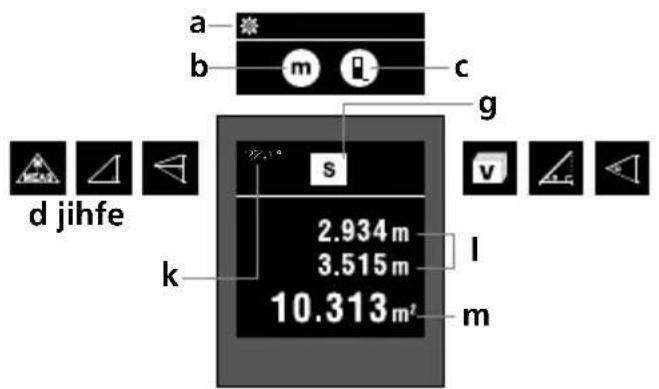

DISPLAY:

a Einstellungsmenü
b Messeinheit m / ft / inch / _' _"
c Messebene (Referenz) hinten / Gewinde / vorne
d Dauermessung / Längenmessung
e Pythagoras 1
f Pythagoras 2

1.

2.

g Flächenmessung
h Volumenmessung
i Winkelfunktion 1
j Winkelfunktion 2
k Messwert Winkelfunktion
I Zwischenwerte
m Messwerte / Messergebnisse Einheit m / ft / inch / _' _"

TASTATUR:

1. Messen
2. AN / AUS

Laserliner

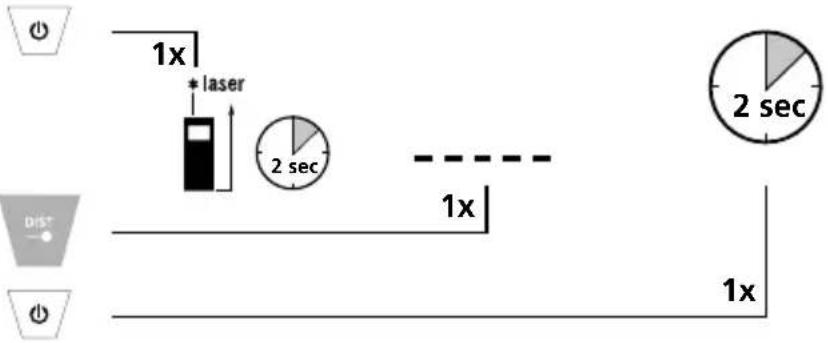

Einschalten, Messen und Ausschalten:

Gerät an Messen Gerät aus

Das Gerät startet nach dem Einschalten mit der Dauermessung.

Messeinheit umschalten:

Messebene (Referenz) umschalten:

hinten / Gewinde / vorne

1.

Messfunktionen umschalten:

Länge Pythagoras 1

Pythagoras 2

Fläche

Volumen Winkel- funktion 1

Winkel- funktion 2

Das Gerät startet nach dem Einschalten mit der Dauermessung.

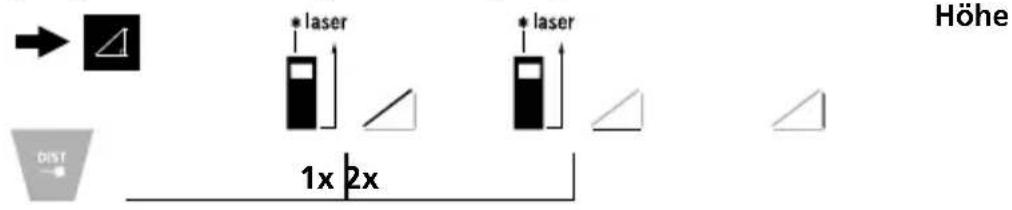

Pythagoras-Funktion 1:

Pythagoras 1 1. Messung 2. Messung Ergebnis

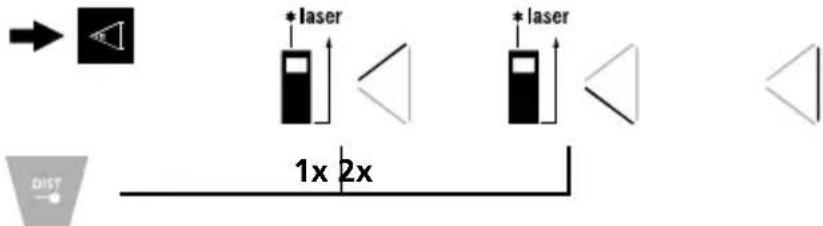

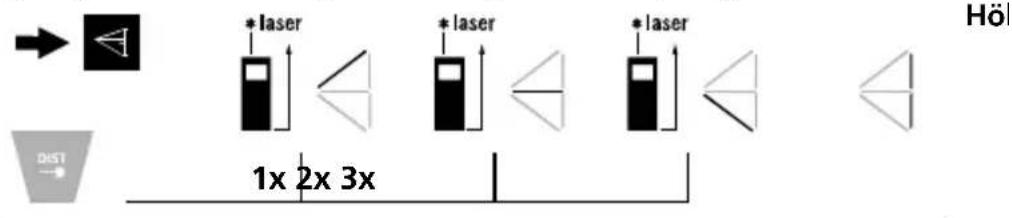

Pythagoras-Funktion 2:

Pythagoras 2 1. Messung 2. Messung 3. Messung Ergebnis

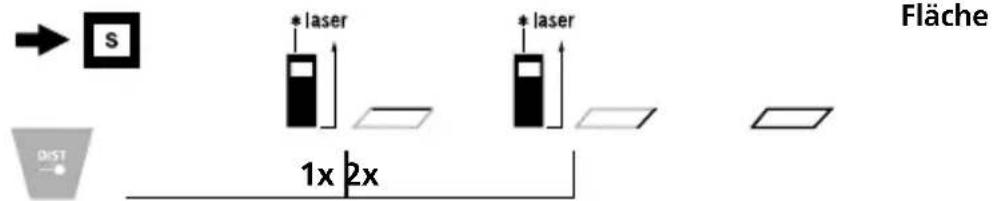

Flächenmessung:

Fläche 1. Messung 2. Messung Ergebnis

Winkelfunktion 1 Messung

Die Messergebnisse werden durch den 360° Neigungssensor automatisch ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

Winkelfunktion 2:

Winkelfunktion 2 1. Messung 2. Messung Ergebnis

Höhe

Das Messergebnis wird durch den 360° Neigungssensor ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

Wichtige Hinweise

- Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.

- Das Gerät kompensiert bei der Messung unterschiedliche Raumtemperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit großen Temperaturunterschieden.

- Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.

- Bei Messungen im Freien können Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfälschen.

- Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größer als 3 mm betragen.

- Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.

- Bei Messungen durch Glas (Fensterscheiben) können die Messergebnisse verfälscht werden.

– Eine Energiesparfunktion schaltet das Gerät automatisch ab.

- Reinigung mit einem weichen Tuch. Es darf kein Wasser in das Gehäuse eindringen.

Fehlercode:

Err204: Berechnungsfehler

Err208: Interner Fehler

Err220: Batterien austauschen

Err252: Temperatur ist zu hoch: >40°C

Err253: Temperatur ist zu niedrig: < 0°C

Err255: Empfangenes Signal zu schwach oder Messzeit ist zu lang

Err256: Empfangenes Signal zu stark

Err261: Außerhalb des Messbereichs

Err500: Hardware-Fehler

Technische Daten (Technische Änderungen vorbehalten. 22W07)

Distanzmessung
Genauigkeit (typisch)* ± 2 mm
Messbereich (innen)** 0,2 m -	30 m
Winkelmessung
Messbereich ± 90°
Auflösung 0,1°
Genauigkeit 0,1°
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Laserwellenlänge 650 nm
Arbeitsbedingungen	0°C ... 40°C, Luftfeuchtigkeit max.20 ... 85% rH, nicht kondensierend,Arbeitshöhe max. 2000 m über NN(Normalnull)
Lagerbedingungen	-20°C ... 70°C,Luftfeuchtigkeit max. 80% rH
Automatische Abschaltung	dynamisch je nach Messmodus:Laser: 30 Sek. - 5 Min.Gerät: 3 Min. - 8 Min.
Stromversorgung 2 x 1,5V LR0B	(AAA)
Abmessungen (B x H x T) 32 x	100 x 23 mm
Gewicht 82 g (inkl. Batterien)

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei größeren Distanzen und ungünstigen Messbedingungen, wie z.B. starke Sonneneinstrahlung oder schwach reflektierende Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
** bei max. 5000 Lux

Laserliner

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen und UK-Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com

!

Rumfang Vinkel- funktion 1 Vinkel- funktion 2

Vinkel- unktion 2

Laserliner

Længdemåling:

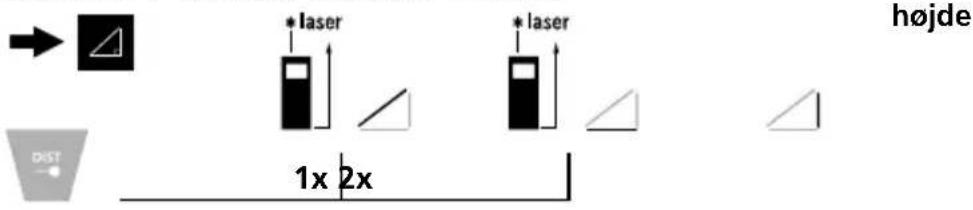

Pythagoras-funktion 1:
