LaserRangeMaster T3 - Laserpointer Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Laserafstandsmeter
Laserklasse	Klasse 2 (EN 60825-1:2014/AC:2017)
Lasergolflengte	650 nm
Laservermogen	< 1 mW
Meetbereik (binnen)	0,2 m - 30 m
Nauwkeurigheid (typisch)	± 2 mm (tot 10 m)
Hoekmeetbereik	± 90°
Hoekresolutie	0,1°
Hoeknauwkeurigheid	0,1°
Meetfuncties	Afstand, oppervlakte, volume, continue meting, Pythagoras 1 & 2, hoekfunctie 1 & 2
Voeding	2 AAA-batterijen (LR03) 1,5 V
Automatische uitschakeling	Laser: 30 s tot 5 min, Apparaat: 3 min tot 8 min
Werkomstandigheden	0°C tot 40°C, max. luchtvochtigheid 85% (niet condenserend)
Opslagcondities	-20°C tot 70°C, max. luchtvochtigheid 80%
Aanbevolen kalibratie	Eenmaal per jaar
Reiniging	Licht vochtige doek, vermijd oplosmiddelen
Veiligheidsvoorschriften	Niet in de laserstraal kijken (klasse 2), vermijd directe blootstelling

Veelgestelde vragen - LaserRangeMaster T3 Laserliner

Hoe zet ik de LaserRangeMaster T3 aan?

Druk gedurende 2 seconden op de AAN/UIT-knop (middelste knop). De laser gaat aan en het apparaat start met continue meting.

Hoe vervang ik de batterijen?

Open het batterijcompartiment aan de achterkant en plaats 2 AAA-batterijen (LR03) met de juiste polariteit. Gebruik kwaliteitsbatterijen.

Wat betekent foutcode Err252?

Err252 geeft aan dat de omgevingstemperatuur te hoog is (> 40°C). Laat het apparaat afkoelen voordat u het gebruikt.

Wat is de nauwkeurigheid van de afstandsmeting?

De typische nauwkeurigheid is ± 2 mm op een afstand tot 10 m, onder goede omstandigheden (reflecterend oppervlak, kamertemperatuur). Daarboven kan de afwijking oplopen tot ± 0,2 mm/m.

Kan ik het apparaat buiten gebruiken?

Ja, maar gebruik buitenshuis is beperkt. Vermijd fel zonlicht, regen, mist of sneeuw, die de metingen kunnen verstoren. Het maximale bereik is 30 m binnenshuis.

Hoe meet ik een oppervlak met de afstandsmeter?

Activeer de functie Oppervlakte (knop S). Meet de lengte en vervolgens de breedte. Het apparaat berekent automatisch de oppervlakte in m².

Hoe gebruik ik de Pythagoras-functie?

De functie Pythagoras 1 meet een ontoegankelijke hoogte door twee metingen. Activeer deze via de DIST-knop en volg de aanwijzingen op het scherm voor de basis- en schuine metingen.

Hoe wijzig ik de meeteenheid?

Druk meerdere keren op de Eenheid-knop (aangeduid met m/ft/inch/_'_'') om te schakelen tussen eenheden: meters (m), voeten (ft), inches (inch) of fractionele voeten/inches.

Wat moet ik doen als het apparaat niet aangaat?

Controleer eerst de batterijen: vervang ze indien nodig. Zorg ervoor dat de polariteit correct is. Neem bij aanhoudende problemen contact op met de klantenservice.

Hoe reinig ik de LaserRangeMaster T3?

Gebruik een zachte, licht vochtige doek. Gebruik nooit oplosmiddelen, schurende middelen of reinigingsmiddelen. Voorkom dat er water in de behuizing komt.

GEBRUIKSAANWIJZING LaserRangeMaster T3 Laserliner

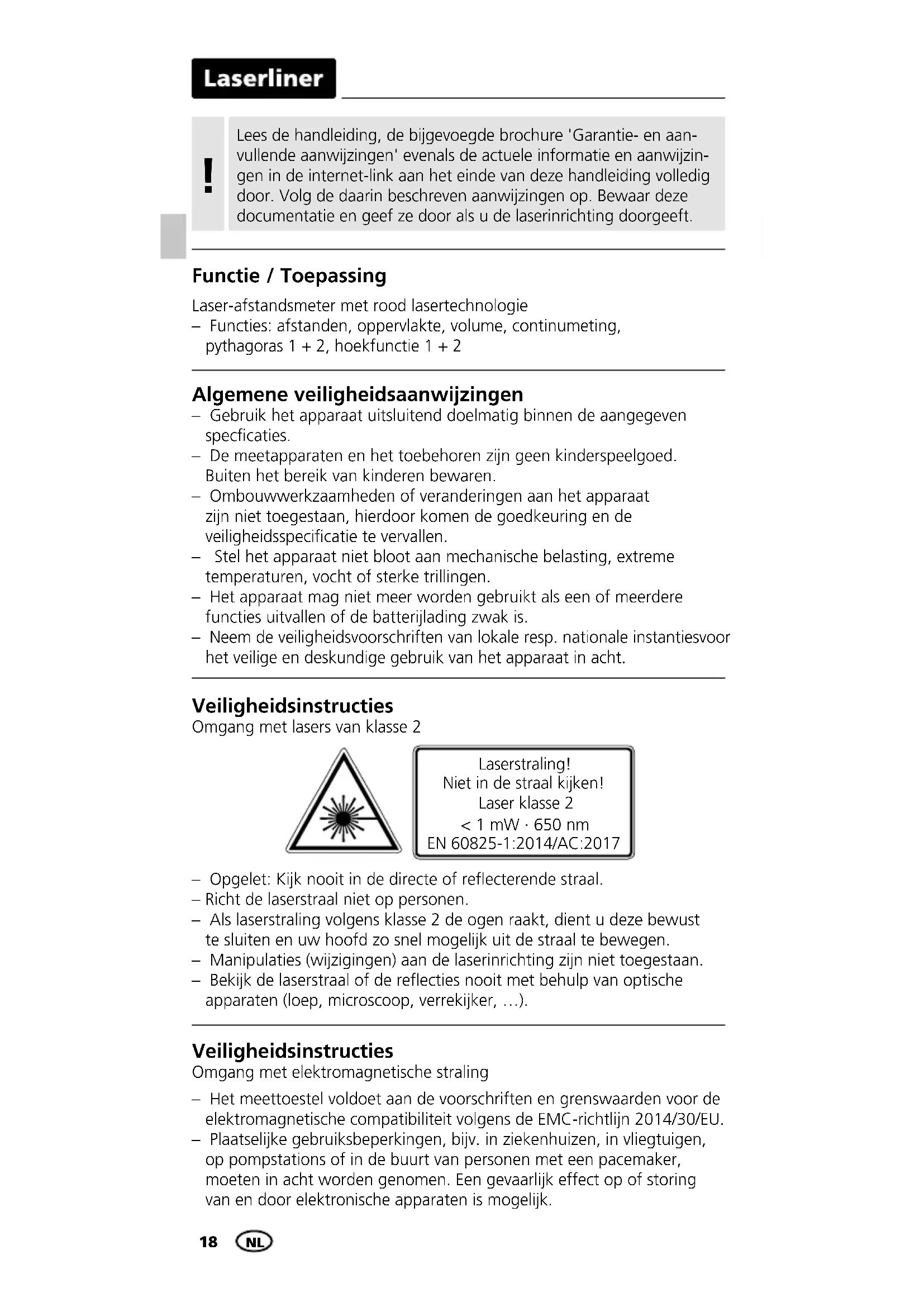

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

Laser-afstandsmeter met rood lasertechnologie

- Functies: afstanden, oppervlakte, volume, continumeting, pythagoras 1 + 2, hoekfunctie 1 + 2

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

- Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

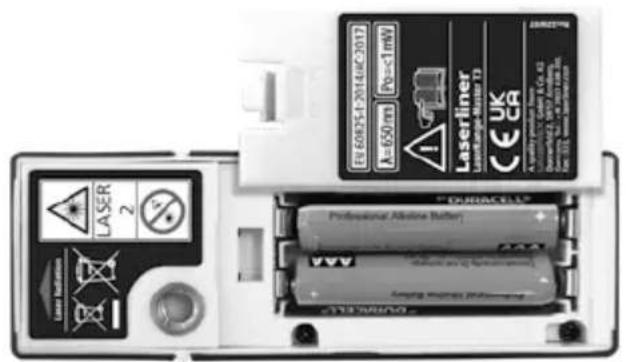

Batterij plaatsen

Open het batterijvakje en plaats de batterijen (2 x type AAA) overeenkomstig de installatie symbolen. Let daarbij op de juiste polariteit.

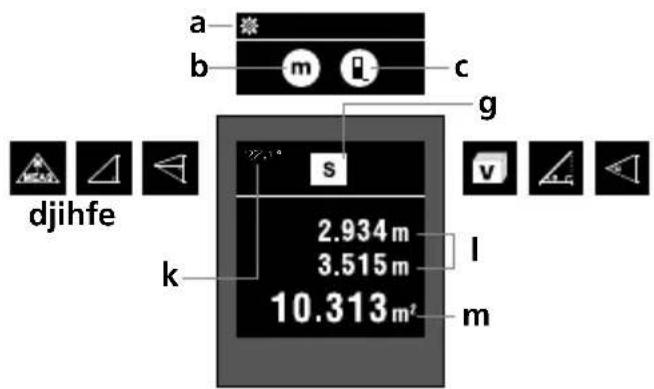

DISPLAY:

a Instelmenu
b Meeteenheid m / ft / inch / _ ' "
c Meetniveau (referentie) achter / Schroefdraad / voor
d Constante meting / Lengtemeting
e Pythagoras 1
f Pythagoras 2

1.

2.

g Oppervlaktemeting

h Volumemeting

i Hoekfunctie 1

j Hoekfunctie 2

k Meetwaarde hoekfunctie

I Tussenwaarden

m Meetwaarden / meetresultaten eenheid m / ft / inch / _ ' _ "

TOETSENBORD:

1. Meten
2. AAN / UIT

Laserliner

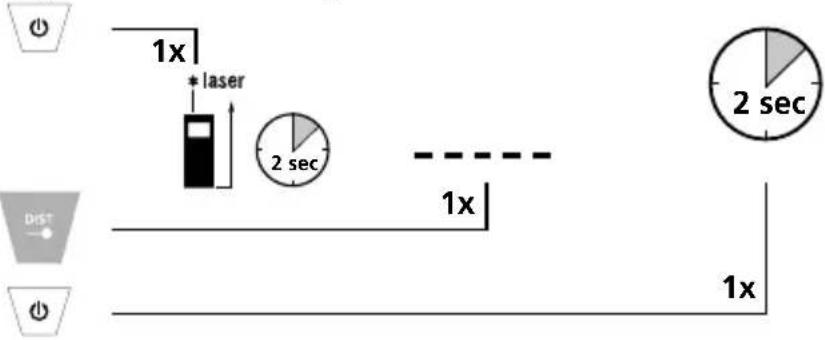

Inschakelen, meten en uitschakelen:

apparaat aan meten apparaat uit

Het apparaat begint na het inschakelen met een constante meting.

Meeteenheid omschakelen:

m /ft / inch / _' _"

1.

achter / schroefdraad / voor

1.

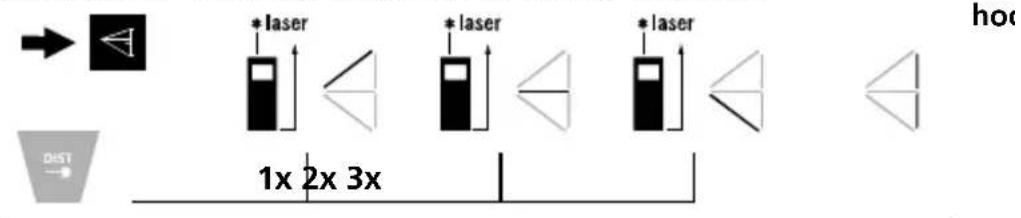

Meetfunctie omschakelen:

lengte pythagoras 1

pythagoras 2

oppervlak

volume hoek-

functie 1

hoek- functie 2

! Het apparaat begint na het inschakelen met een constante meting.

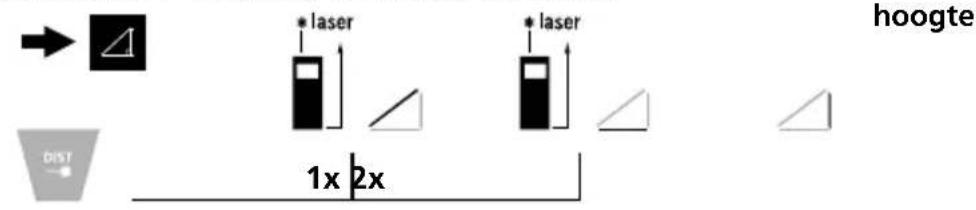

Pythagoras-functie 1:

pythagoras 1 1e meting 2e meting Resultaat

Pythagoras-functie 2:

pythagoras 2 1e meting 2e meting 3e meting Resultaat

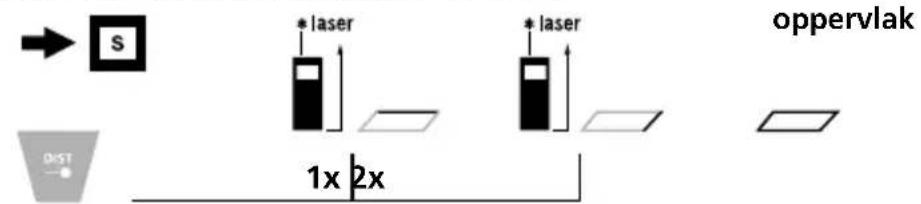

Oppervlaktemeting:

oppervlak 1e meting 2e meting Resultaat

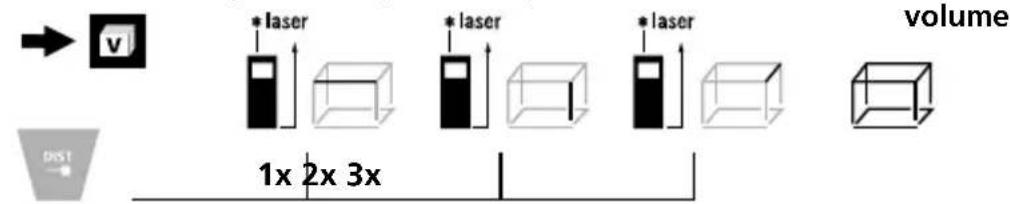

Volumemeting:

volume 1e meting 2e meting 3e meting

Laserliner

Hoekfunctie 1:

hoekfunctie 1 meting

De meetresultaten worden automatisch bepaald door de 360°-neigingssensor.

De achterzijde van het apparaat is bedoeld als referentievlak voor de meting van hoeken.

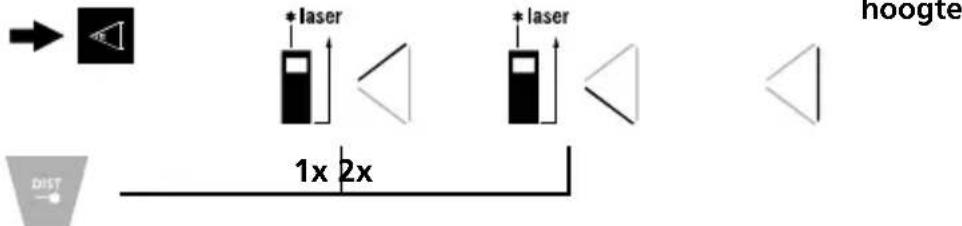

Hoekfunctie 2:

hoekfunctie 2 1e meting 2e meting Resultaat

Het meetresultaat wordt bepaald door de 360°-neigingssensor.

De achterzijde van het apparaat is bedoeld als referentievlak voor de meting van hoeken.

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten wordt.
  De laserstraal mag niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimte-temperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt.
• Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen.
• Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch uit.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Foutcode:

Err204: Berekeningsfout

Err208: Interne fout

Err220: Batterij is bijna leeg

Err252: Temperatuur is te hoog: > 40°C

Err253: Temperatuur is te laag: < 0°C

Err255: Ontvangen signaal te zwak of meettijd is te lang

Err256: Ontvangen signaal te sterk

Err261: Buiten het meetbereik

Err500: Hardwarefout

Technische gegevens
(Technische veranderingen voorbehouden. 22W07)

Afstandsmeting
Nauwkeurigheid (karakteristiek)*	± 2 mm
Meetbereik (binnen)** 0,2 m	- 30 m
Hoekmeting
Meetbereik ± 90°
Resolutie 0,1°
Nauwkeurigheid 0,1°
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Lasergolflengte 650 nm
Werkomstandigheden	0°C ... 40°C, luchtvochtigheid max. 20 ... 85% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdam Peil)
Opslagvoorwaarden	-20°C ... 70°C, luchtvochtigheid max. 80% rH
Automatische uitschakeling	dynamisch al naargelang de meetmodus:Laser: 30 sec. - 5 min.Apparaat: 3 min. - 8 min.
Stroomverzorging 2 x 1,5V LR03 (AAA)
Afmetingen (B x H x D) 32 x 100 x 23 mm
Gewicht 82 g (incl. batterijen)

* tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doeloppervlakken, kan de meetafwijking ± 2 mm/m groter worden.
** bij max. 5000 lux

Laserliner

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren.

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product is een elektrisch apparaat en moet volgens de Europese en UK richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com

!
