Tipo di prodotto	Telemetro laser
Classe laser	Classe 2 (EN 60825-1:2014/AC:2017)
Lunghezza d'onda laser	650 nm
Potenza laser	< 1 mW
Campo di misura (interno)	0,2 m - 30 m
Precisione (tipica)	± 2 mm (fino a 10 m)
Campo di misura angolare	± 90°
Risoluzione angolare	0,1°
Precisione angolare	0,1°
Funzioni di misura	Distanza, superficie, volume, misura continua, Pitagora 1 e 2, funzione angolare 1 e 2
Alimentazione	2 pile AAA (LR03) 1,5 V
Spegnimento automatico	Laser: 30 s a 5 min, Apparecchio: 3 min a 8 min
Condizioni di lavoro	0°C a 40°C, umidità max 85% (non condensante)
Condizioni di conservazione	-20°C a 70°C, umidità max 80%
Taratura consigliata	Una volta all'anno
Pulizia	Panno leggermente umido, evitare solventi
Istruzioni di sicurezza	Non guardare il fascio laser (classe 2), evitare esposizione diretta

Domande frequenti - LaserRangeMaster T3 Laserliner

Come accendere il LaserRangeMaster T3 ?

Premere il tasto ACCENSIONE/SPEGNIMENTO (pulsante centrale) per 2 secondi. Il laser si accende e l'apparecchio avvia la misura continua.

Come cambiare le pile ?

Aprire il vano pile situato sul retro e inserire 2 pile AAA (LR03) rispettando la polarità. Assicurarsi di utilizzare pile di marca di qualità.

Cosa significa il codice di errore Err252 ?

Err252 indica che la temperatura ambiente è troppo alta (> 40°C). Lasciare raffreddare l'apparecchio prima di utilizzarlo.

Qual è la precisione di misura della distanza ?

La precisione tipica è di ± 2 mm su una distanza fino a 10 m, in buone condizioni (superficie riflettente, temperatura ambiente). Oltre, lo scostamento può raggiungere ± 0,2 mm/m.

Posso utilizzare l'apparecchio all'esterno ?

Sì, ma l'uso all'aperto è limitato. Evitare il forte irraggiamento solare, pioggia, nebbia o neve che possono falsare le misurazioni. La portata massima è di 30 m all'interno.

Come misurare una superficie con il telemetro ?

Attivare la funzione Superficie (tasto S). Misurare la lunghezza e poi la larghezza. L'apparecchio calcola automaticamente la superficie visualizzata in m².

Come utilizzare la funzione Pitagora ?

La funzione Pitagora 1 consente di misurare un'altezza inaccessibile effettuando due misurazioni. Attivarla tramite il tasto DIST, seguire le indicazioni sullo schermo per le misure di base e di ipotenusa.

Come cambiare l'unità di misura ?

Premere più volte il tasto Unità (indicato m/ft/inch/_'_'') per passare da un'unità all'altra: metri (m), piedi (ft), pollici (inch) o piedi/pollici frazionati.

Cosa fare se l'apparecchio non si accende ?

Controllare prima le pile: sostituirle se necessario. Assicurarsi che la polarità sia corretta. Se il problema persiste, contattare il servizio clienti.

Come pulire il LaserRangeMaster T3 ?

Utilizzare un panno morbido leggermente umido. Non utilizzare mai solventi, prodotti abrasivi o detergenti. Evitare che l'acqua penetri nell'apparecchio.

MANUALE UTENTE LaserRangeMaster T3 Laserliner

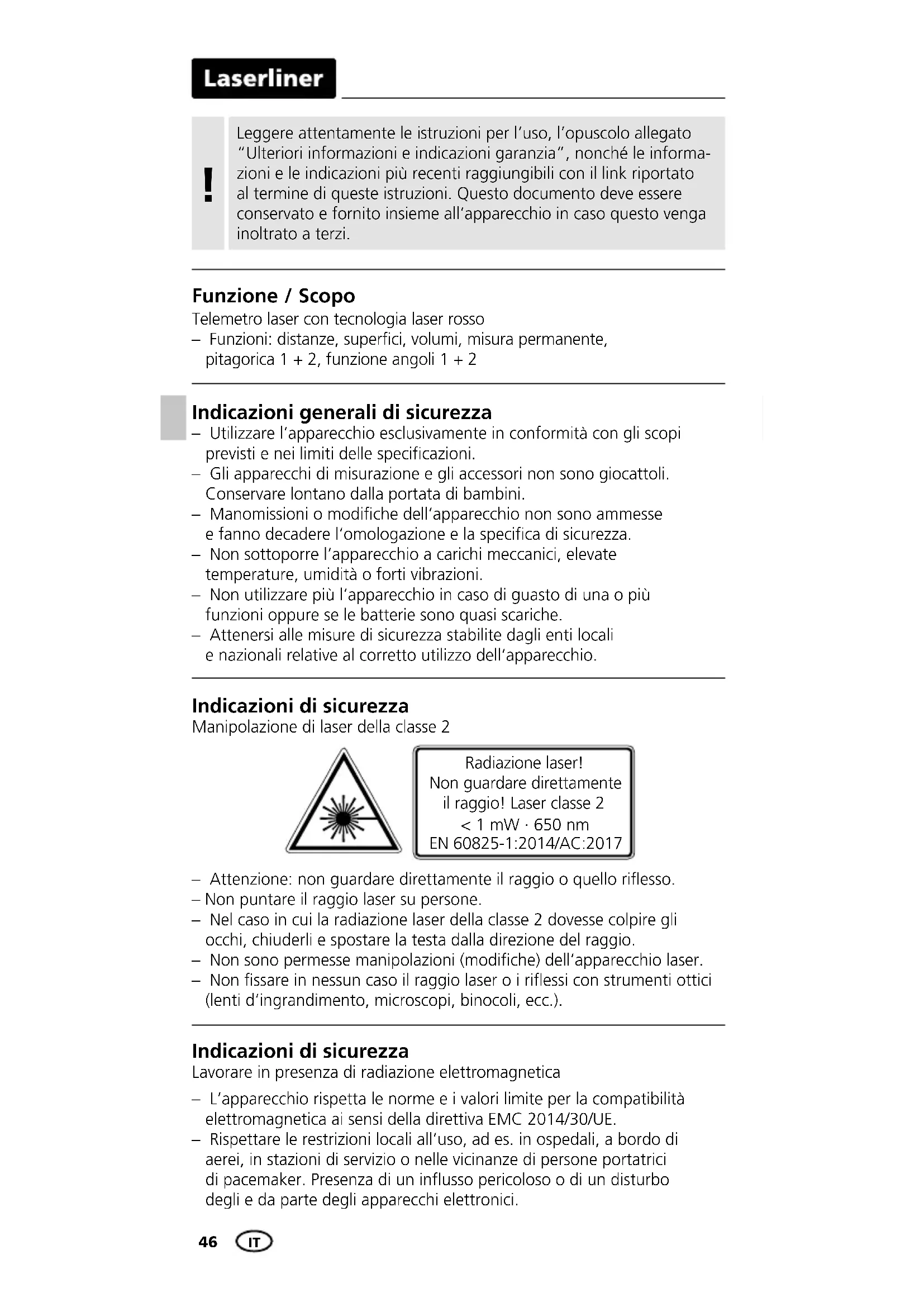

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Scopo

Telemetro laser con tecnologia laser rosso

- Funzioni: distanze, superfici, volumi, misura permanente, pitagorica 1 + 2, funzione angoli 1 + 2

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 650 nm EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non sono permesse manipolazioni (modifiche) dell'apparecchio laser.
• Non fissare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

- L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

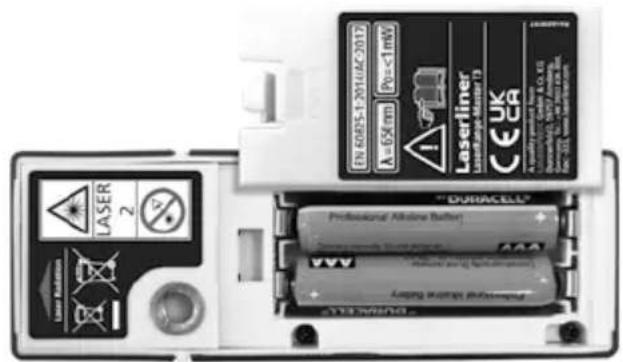

Aprire il vano batterie e introdurre le batterie (2 di tipo AAA) come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

a Menu di impostazione
b Unità di misura m / ft / inch / _' _"
c Piano di misura (riferimento) posteriore / filettatura / anteriore
d Misura continua / Misura della lunghezza
e Funzione pitagorica 1
f Funzione pitagorica 2

1.

2.

g Misura dell'area
h Misura del volume
i Funzione angoli 1
j Funzione angoli 2
k Valore misurato funzione angolo
I Valori intermedi
m Valori misurati / risultati di misura / Unità di misura m / ft / inch / _ ' "

TASTIERA:

1. Misura
2. ON/OFF

Laserliner

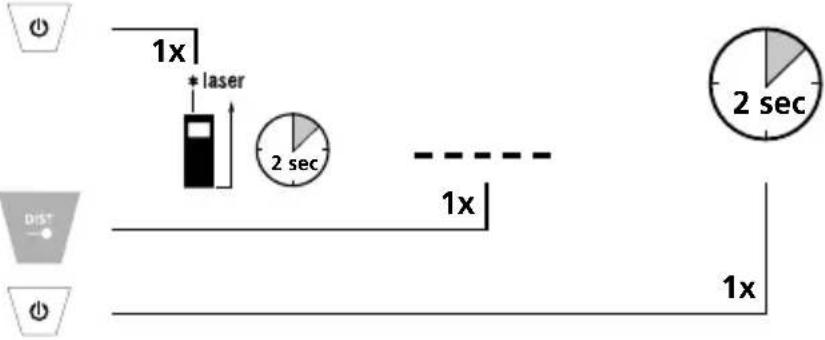

Accensione, misura e spegnimento:

Strumento On Misura Strumento Off

Dopo l'accensione l'apparecchio si avvia in modalità di misura continua.

Cambio dell'unità di misura:

m /ft / inch / _' _"

1.

Commutazione del piano di misura (riferimento):

posteriore / filettatura / anteriore

1.

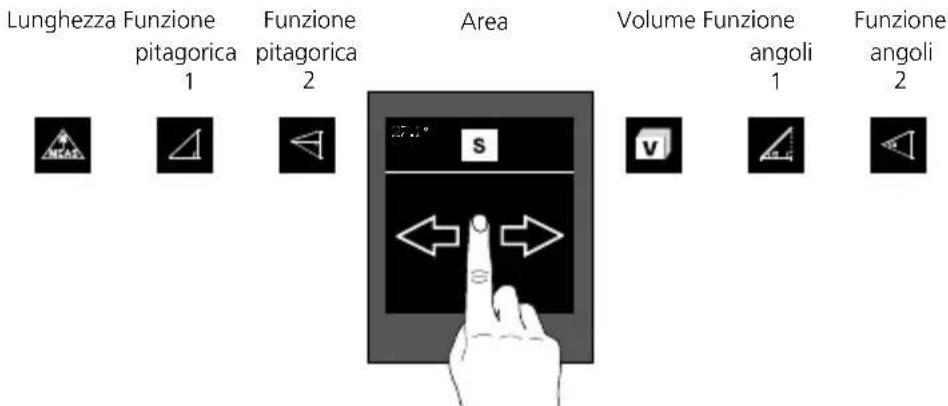

Cambio delle funzioni di misura:

Misura della lunghezza:

Strumento On Misura / Hold

! Dopo l'accensione l'apparecchio si avvia in modalità di misura continua.

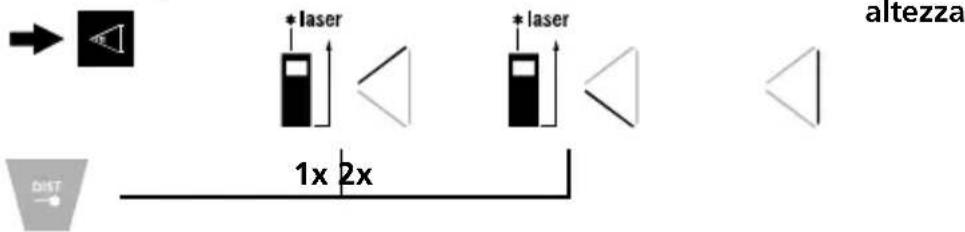

Funzione pitagorica 1:

Funzione 1ª misura 2ª misura Risultato pitagorica 1

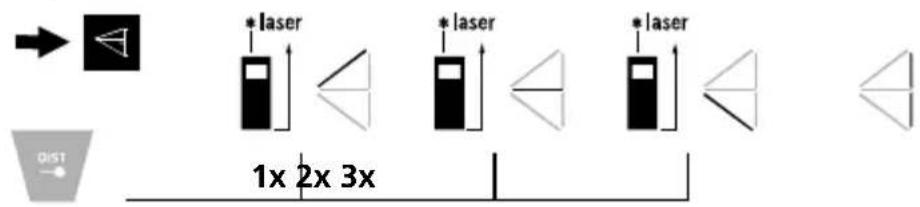

Funzione pitagorica 2:

Funzione 1ª misura 2ª misura 3ª misura Risultato pitagorica 2

altezz

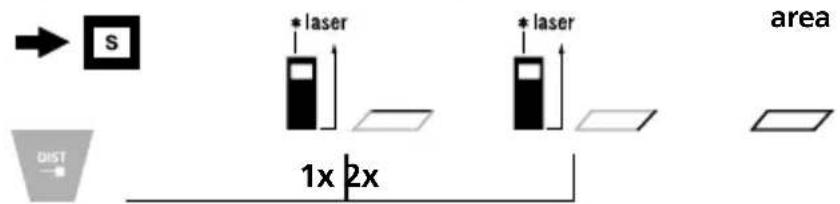

Misura dell'area:

Area 1ª misura 2ª misura Risultato

Funzione angoli 1 Misura

I risultati di misurazione vengono determinati automaticamente dal sensore di inclinazione a 360°.

La parte posteriore dell'apparecchio funge da superficie di riferimento per la misurazione di angoli.

Funzione angoli 2:

Funzione angoli 2 1ª misura 2ª misura Risultato

Il risultato di misurazione viene determinato automaticamente dal sensore di inclinazione a 360°.

La parte posteriore dell'apparecchio funge da superficie di riferimento per la misurazione di angoli.

Avvertenze importanti

- Il laser indica il punto fino al quale si esegue la misura. Nel raggio laser non devono sporgere oggetti.

- Durante la misura l'apparecchio compensa temperature diverse dell'ambiente, per cui occorre attendere per un breve periodo di adattamento quando si passa ad un altro luogo a temperatura notevolmente diversa.

- L'apparecchio è utilizzabile all'aperto solo in maniera limitata e non può essere usato in presenza di intensa radiazione solare.

- Nelle misure all'aperto, la pioggia, la nebbia e la neve possono influenzare o falsificare i risultati di misura.

- In condizioni sfavorevoli, ad esempio superfici poco riflettenti, lo scarto massimo può essere maggiore di 3 mm.

- I tappeti, le imbottiture e le tende non riflettono il laser in maniera ottimale. Utilizzare superfici lisce.

- I risultati delle misure eseguite attraverso il vetro (finestre) possono essere falsificati.

- Una funzione di risparmio di energia spegne l'apparecchio automaticamente.

- Pulizia con un panno morbido. All'interno dell'apparecchio non deve penetrare acqua

Codice di guasto:

Err204: Errore di calcolo

Err208: Errore interno

Err255: Segnale ricevuto troppo debole o tempo di misurazione troppo lungo

Err256: Segnale ricevuto troppo forte

Err261: Fuori dal campo di misura

Dati tecnici (Con riserva di modifiche tecniche. 22W07)

Misurazione di distanze
Precisione (tipico)* ± 2 mm
Campo di misura (interno)**	0,2 m - 30 m
Misurazione di angoli
Campo di misura ± 90°
Risoluzione 0,1°
Precisione 0,1°
Classe laser 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Lunghezza delle onde laser 650 nm
Condizioni di lavoro	0°C ... 40°C, umidità dell'aria max. da 20 ... 85% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-20°C ... 70°C, umidità dell'aria max. 80% rH
Spegnimento automatico	dinamico a seconda della modalità di misura:Laser: 30 sec. - 5 min.Apparecchio: 3 min. 8 min.
Alimentazione elettrica 2 x 1,5V LR03 (AAA)
Dimensioni (L x H x P) 32 x 100 x 23 mm
Peso 82 g (con pile)

* fino distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di distanze maggiori e condizioni sfavorevoli, come p.e. forte irradiazione solare o superfici da misurare poco riflettenti, la divergenza di misura può salire di ± 0,2 mm/m.
** con max. 5000 lux

Laserliner

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali.

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea e Regno unito sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com

!
