Produkttype	Laserafstandsmåler
Laserklasse	Klasse 2 (EN 60825-1:2014/AC:2017)
Laserbølgelængde	650 nm
Lasereffekt	< 1 mW
Måleområde (indendørs)	0,2 m - 30 m
Præcision (typisk)	± 2 mm (op til 10 m)
Vinkelmåleområde	± 90°
Vinkelopløsning	0,1°
Vinkelpræcision	0,1°
Målefunktioner	Afstand, areal, volumen, kontinuerlig måling, Pythagoras 1 & 2, vinkelfunktion 1 & 2
Strømforsyning	2 AAA-batterier (LR03) 1,5 V
Automatisk slukning	Laser: 30 s til 5 min, Apparat: 3 min til 8 min
Arbejdsbetingelser	0°C til 40°C, maks. fugtighed 85% (ikke-kondenserende)
Opbevaringsbetingelser	-20°C til 70°C, maks. fugtighed 80%
Anbefalet kalibrering	En gang om året
Rengøring	Let fugtig klud, undgå opløsningsmidler
Sikkerhedsanvisninger	Se ikke ind i laserstrålen (klasse 2), undgå direkte eksponering

Ofte stillede spørgsmål - LaserRangeMaster T3 Laserliner

Hvordan tænder jeg LaserRangeMaster T3?

Tryk på TÆND/SLUK-knappen (midterknappen) i 2 sekunder. Laseren tændes, og apparatet starter kontinuerlig måling.

Hvordan skifter jeg batterier?

Åbn batterirummet bagpå, og indsæt 2 AAA-batterier (LR03) med korrekt polaritet. Brug kvalitetsbatterier af et kendt mærke.

Hvad betyder fejlkode Err252?

Err252 angiver, at omgivelsestemperaturen er for høj (> 40°C). Lad apparatet køle af, før det bruges.

Hvad er målepræcisionen for afstand?

Den typiske præcision er ± 2 mm på afstande op til 10 m under gode forhold (reflekterende overflade, stuetemperatur). Ud over det kan afvigelsen være op til ± 0,2 mm/m.

Kan jeg bruge apparatet udendørs?

Ja, men udendørsbrug er begrænset. Undgå kraftigt sollys, regn, tåge eller sne, som kan forstyrre målingerne. Maksimal rækkevidde er 30 m indendørs.

Hvordan måler jeg et areal med afstandsmåleren?

Aktivér funktionen Areal (S-knappen). Mål længden og derefter bredden. Apparatet beregner automatisk arealet vist i m².

Hvordan bruger jeg Pythagoras-funktionen?

Funktionen Pythagoras 1 gør det muligt at måle en utilgængelig højde ved at foretage to målinger. Aktivér den via DIST-knappen, og følg skærmens anvisninger for grundlinje- og hypotenusemålinger.

Hvordan skifter jeg måleenhed?

Tryk flere gange på Enhed-knappen (angivet m/ft/inch/_'_'') for at skifte mellem enhederne: meter (m), fod (ft), tommer (inch) eller fod/tommer brøk.

Hvad gør jeg, hvis apparatet ikke tænder?

Kontrollér først batterierne: udskift dem om nødvendigt. Sørg for, at polariteten er korrekt. Kontakt kundeservice, hvis problemet fortsætter.

Hvordan rengør jeg LaserRangeMaster T3?

Brug en blød, let fugtig klud. Brug aldrig opløsningsmidler, slibende midler eller rengøringsmidler. Undgå, at vand trænger ind i kabinettet.

BRUGSANVISNING LaserRangeMaster T3 Laserliner

Skift af måleplan (reference):

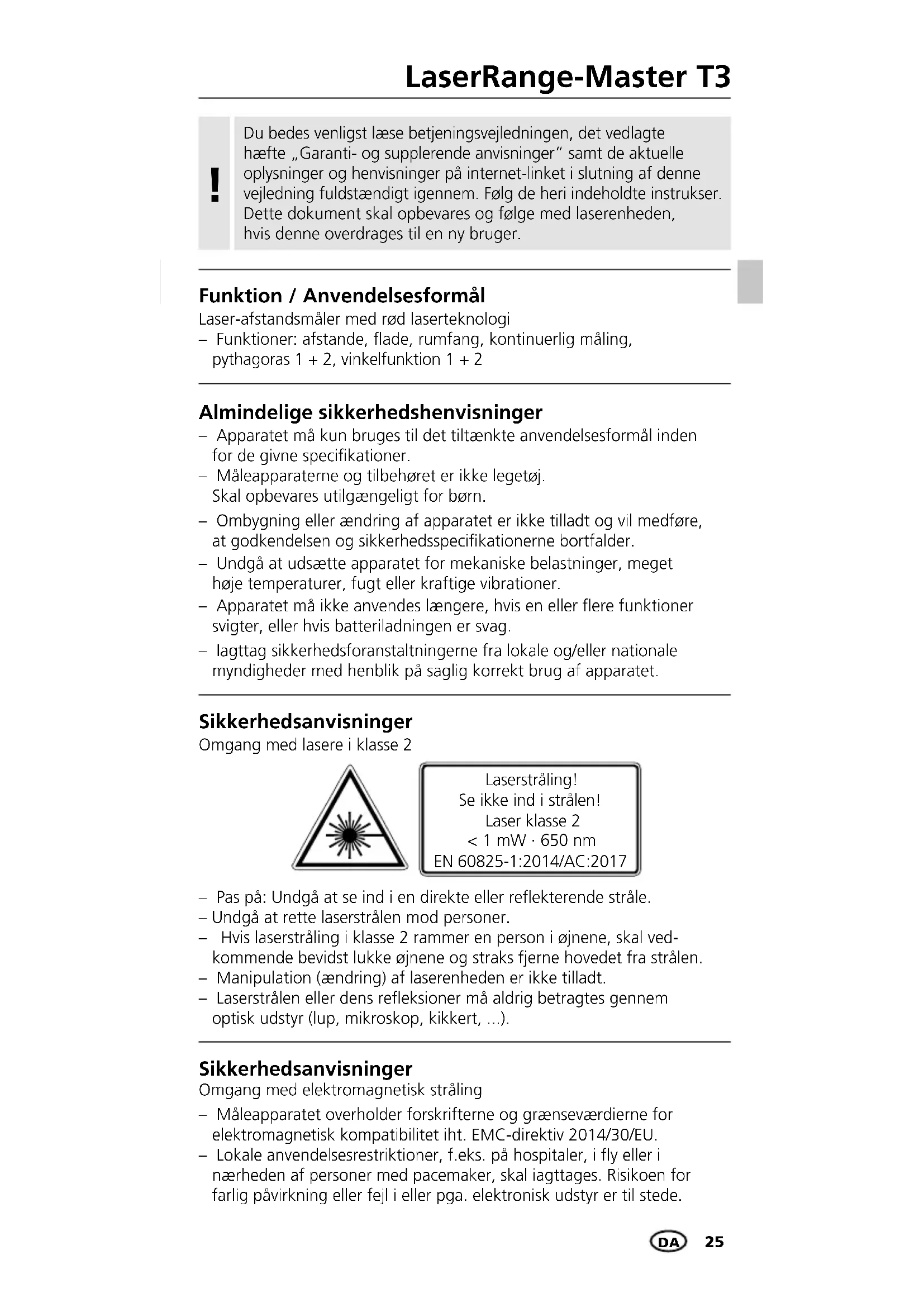

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / Anvendelsesformål

Laser-afstandsmåler med rød laserteknologi

- Funktioner: afstande, flade, rumfang, kontinuerlig måling, pythagoras 1 + 2, vinkelfunktion 1 + 2

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Laserstråling! Se ikke ind i strålen!

Laser klasse 2

< 1 mW · 650 nm

EN 60825-1:2014/AC:2017

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Manipulation (ændring) af laserenheden er ikke tilladt.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Laserliner

- Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

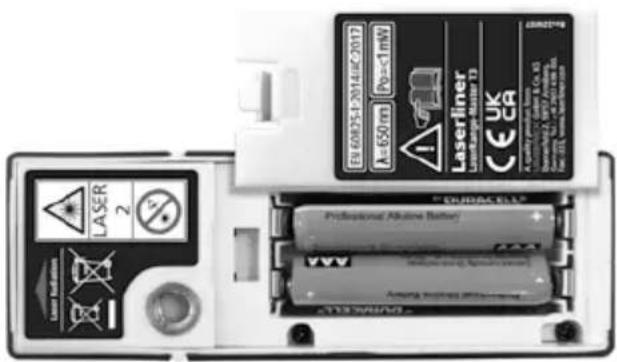

Isætning af batterier

Åbn batterihuset og læg batterierne (2 x Type AAA) i.

Vær opmærksom på de angivne poler.

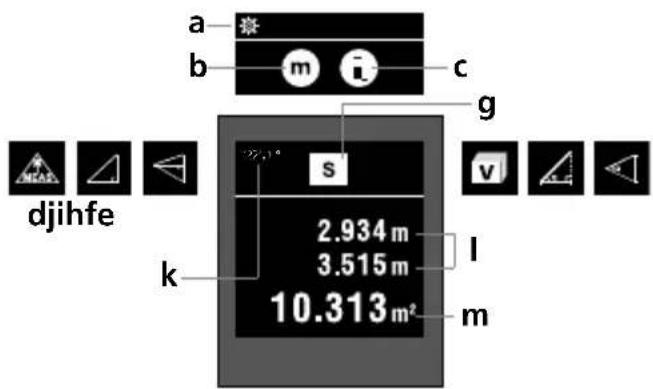

DISPLAY:

a Indstillingsmenu

b Måleenhed i m / ft / inch / _' _"

c Måleplan (reference) bag / gevind / foran

d Kontinuerlig måling / Længdemåling

e Pythagoras 1

f Pythagoras 2

1.

2.

g Flademåling

h Rumfangsmåling

i Vinkelfunktion 1

j Vinkelfunktion 2

k Måleværdi vinkelfunktion

I Mellemværdier

m Måleværdier / Måleresultater Enhed i m / fod / tommer / _' _"

TASTATUR:

1. Måling

2. TÆND / SLUK

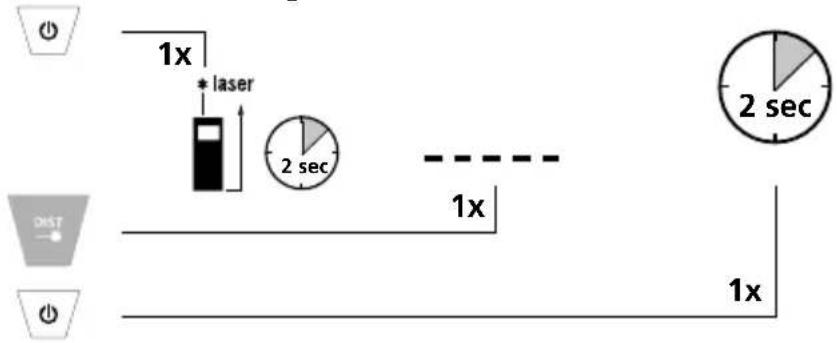

Tænding, måling og slukning:

Enhed tændt Måling Enhed slukket

Apparatet starter, när der tændes for den kontinuerlige måling.

Skift af måleenhed:

m / fod / tommer / _' _"

1.

Skift af måleplan (reference):

bag / gevind / foran

1.2

Skift af målefunktion:

Længde Pythagoras 1

Pythagoras 2

Flade

Enhed tændt Måling / Hold

Apparatet starter, når der tændes for den kontinuerlige måling.

Måleresultaterne bestemmes automatisk via den 360° hældningssensor.

Måleresultatet bestemmes via den 360° hældningssensor.

• Laseren angiver det målepunkt, hvortil der måles. Der må ikke komme genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under målingen. Man skal derfor være opmærksom på, at der er en kort tilpasningstid, när der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begrænset omfang udendørs og slet ikke i kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne påvirke og / eller forfalske måleresultaterne.
• Under ugunstige forhold som fx dårligt reflekterende overflader kan den maksimale afvigelse være større end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at måleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for enheden.
  – Rengøres med en blød klud. Der må ikke trænge vand ind i huset.

Laserliner

Fejlkode:

Err204: Beregningsfejl

Err208: Intern fejl

Err220: Udskift batterier

Err252: Temperatur er for høj: > 40°C

Err253: Temperatur er for lav: < 0°C

Err255: Modtaget signal for svagt eller måletid er for lang

Tekniske data (Ret til ændringer forbeholdt. 22W07)

Afstandsmåling
Nøjagtighed (typisk)* ± 2 mm
Måleområde (indendørs)** 0,2 m - 30 m
Vinkelmåling
Måleområde ± 90°
Opløsning 0,1°
Nøjagtighed 0,1°
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Laserbølgelængde 650 nm
Arbejdsbetingelser	0°C ... 40°C, luftfugtighed maks.20 ... 85% rH, ikke-kondenserende,arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20°C ... 70°C,luftfugtighed maks. 80% rH
Automatisk slukning	dynamisk alt efter målemodus:Laser: 30 sek. - 5 min.Apparat: 3 min. - 8 min.
Strømforsyning 2 x 1,5V LROB (AAA)
Mål (B x H x D) 32 x 100 x 23 mm
Vægt 82 g (inkl. batterier)

* op til 10 m måleafstand ved godt reflekterende måloverflade og rumtemperatur. Ved større afstande og mindre gode måleforhold som fx kraftigt sollys eller svagt reflekterende måloverflader kan måleafvigelsen stige med ± 0,2 mm/m.
** ved maks. 5000 lux

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF- og UK-direktivet for (brugte) elapparater.
