MultiSync LCD1525MBK - Moniteur NEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de moniteur	LCD
Taille de l'écran	15 pouces
Résolution maximale	1024 x 768 pixels
Rapport d'aspect	4:3
Temps de réponse	16 ms
Luminosité	250 cd/m²
Contraste	500:1
Angles de vue	Horizontal: 160°, Vertical: 140°
Connectivité	VGA, DVI
Consommation électrique	30 W (max)
Dimensions (L x H x P)	335 x 360 x 180 mm
Poids	4.5 kg
Utilisation recommandée	Bureau, usage général
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations supplémentaires	Compatible avec les systèmes d'exploitation courants

FOIRE AUX QUESTIONS - MultiSync LCD1525MBK NEC

Comment puis-je connecter mon NEC MultiSync LCD1525MBK à mon ordinateur ?

Vous pouvez connecter votre moniteur NEC MultiSync LCD1525MBK à votre ordinateur en utilisant un câble VGA ou DVI, selon les ports disponibles sur votre ordinateur et votre moniteur.

Que faire si mon moniteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que le moniteur est allumé via le bouton d'alimentation.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Utilisez les boutons de menu situés sur le moniteur pour accéder aux paramètres d'affichage. Vous pourrez ajuster la luminosité et le contraste dans le menu OSD (On-Screen Display).

Mon écran affiche des couleurs étranges, que faire ?

Vérifiez le câble vidéo pour vous assurer qu'il est bien connecté et en bon état. Vous pouvez également essayer de réinitialiser les paramètres d'affichage du moniteur via le menu OSD.

Comment changer la résolution de mon moniteur ?

Accédez aux paramètres d'affichage de votre système d'exploitation et sélectionnez la résolution recommandée pour le NEC MultiSync LCD1525MBK, qui est de 1024 x 768 pixels.

Que faire si le moniteur ne détecte pas le signal de l'ordinateur ?

Assurez-vous que le moniteur est bien sélectionné comme source d'entrée via le menu OSD. Vérifiez également les connexions du câble et redémarrez votre ordinateur si nécessaire.

Est-ce que ce moniteur est compatible avec les systèmes d'exploitation plus récents ?

Oui, le NEC MultiSync LCD1525MBK est généralement compatible avec la plupart des systèmes d'exploitation modernes. Assurez-vous d'avoir les derniers pilotes graphiques installés sur votre ordinateur.

Comment nettoyer l'écran de mon moniteur ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran spécifique. Évitez d'appliquer directement le liquide sur l'écran.

Où puis-je trouver le manuel d'utilisation de mon moniteur ?

Le manuel d'utilisation est disponible sur le site web de NEC ou vous pouvez le trouver dans la boîte d'origine de votre moniteur.

MODE D'EMPLOI MultiSync LCD1525MBK NEC

avec le système d’exploitation Windows

facilite la configuration et l’installation en permettant au moniteur d’envoyer directement ses caractéristiques (comme la taille de l’écran et les résolutions supportées) à votre ordinateur, optimisant ainsi auto- matiquement les performances de l’affichage. Système IPM (Intelligent Power Manager) Fournit des méthodes innovantes d’économie d’énergie qui permettent au moniteur de passer dans un mode à faible consommation électrique lorsqu’il est sous tension sans être utilisé, ce qui économise les deux tiers du coût de la consommation électrique du moniteur, réduit les émissions et diminue le coût de la climatisation de la salle. Technologie multifréquences Règle automatiquement le moniteur sur la fréquence de balayage de la carte vidéo, ce qui procure un affichage à la résolution requise. Caractéristique FullScan Vous permet d’utiliser toute la surface de l’écran avec la plupart des résolutions, ce qui agrandit l’image de façon significative. 06c_french 12.09.2000, 13:11 Uhr2Français-3 Français Contenu de la boîte Le contenu de la boîte de votre nouveau moniteur MultiSync LCD doit être le suivant : – NEC MultiSync LCD 1525M. – Cordon secteur. – Câble de signal vidéo. – Câble audio. – Câble USB. – Manuel de l’utilisateur. – CD ROM (contient le Manuel Utilisateur complet au format PDF). Utilisez la boîte et les matériaux d’emballage originaux pour transporter ou expédier ce matériel. Moniteur MultiSync LCD1525M avec câble de signal vidéo. Cordon secteur Câble audio Câble USB 06c_french 12.09.2000, 13:11 Uhr3Français-4 Utilisation recommandée Précautions d’emploi et maintenance Pour des performances optimales, prenez les éléments suivants en considération pour installer et utiliser le moniteur couleur MultiSync LCD1525M.

• N’OUVREZ PAS LE MONITEUR. Il ne contient aucune pièce pouvant être réparée par l’utilisateur. En l’ouvrant, vous vous exposeriez au risque de décharges électriques dangereuses ou autres. Faites appel à un mainteneur qualifié pour tout ce qui concerne la maintenance.

• La position optimale du moniteur est obtenue en l’orientant dans la direction opposée à celle des rayons du soleil.

• Ne mettez rien sur le moniteur et ne l’utilisez pas à l’extérieur.

• Une ventilation adéquate est nécessaire autour du moniteur pour pouvoir évacuer convenablement la chaleur. Ne bouchez pas les orifices de ventilation et ne placez pas le moniteur près d’un radiateur ou d’autres source de chaleur. Ne posez aucun objet sur le moniteur.

• Ne versez aucun liquide dans le coffret et n’utilisez jamais votre moniteur près de l’eau.

• N’introduisez aucun objet dans les fentes du coffret étant donné que ceux-ci risquent alors de toucher des éléments sous haute tension, ce qui peut causer des lésions graves ou fatales, ou des décharges électriques, un incendie ou une panne.

• Ne placez aucun objet lourd sur le cordon secteur. Un cordon endommagé peut causer une décharge électrique ou un incendie.

• Ne placez pas ce produit sur un support ou une table inclinés ou instables, étant donné que le moniteur risque alors de tomber, ce qui endommagerait le moniteur sérieusement.

• Utilisez le moniteur dans un endroit propre et sec.

• Manipulez le moniteur avec précaution pendant le transport. A cette fin, conservez les matériaux d’emballage.

• Saisissez le cordon secteur par sa fiche pour le débrancher de la prise de courant. Le moniteur doit être installé près d’une prise de courant facilement accessible.

• L’intérieur du tube fluorescent à l’intérieur du moniteur contient du mercure. Suivez les lois ou règles appliquées dans la région où vous résidez pour jeter le tube de manière correcte.

• Nettoyez la surface du moniteur LCD avec un chiffon non pelucheux et non abrasif. N’utilisez pas de liquide de nettoyage, de produit nettoyant pour vitres ou de papier de soie.

• Pour des performances optimales, laissez préchauffer l’appareil pendant 20 minutes. 06c_french 12.09.2000, 13:11 Uhr4Français-5 Français

• N’affichez pas une image fixe pendant une longue période afin d’éviter une persistance de l’image sur l’ecran.

• Evitez d’exercer toute pression sur la surface du moniteur LCD. Déconnectez votre moniteur de la prise murale immédiatement et consultez un personnel technique qualifié dans les circonstances suivantes :

• Lorsque le cordon secteur est endommagé.

• Si le liquide a été répandu ou un objet est tombé à l’intérieur du moniteur.

• Si le moniteur a été exposé à la pluie ou à l’eau.

• Si le moniteur est tombé ou le coffret est endommagé.

• Si le moniteur ne fonctionne pas correctement en suivant les instructions de mise en marche.

• Ne pas courbez la ficelle de puissance.

• N’utiliser pas l’écran aux hautes températures, humidité, dans un espace poussiéreux ou onctueux.

• Ne pas couvrir l’ouverture sur l’écran.

• Si l’écran est cassé, évitez de vous trouver au contact avec le cristal liquide.

• Réglez la hauteur du moniteur de façon à ce que le haut de l’écran soit situé à la hauteur des yeux ou juste en dessous. La direction de votre regard doit être légèrement inclinée vers le bas lorsque vous regardez le centre de l’écran.

• Votre moniteur doit être placé à une distance comprise entre 40 et 70 cm de vos yeux. La distance optimale est 53 cm pour le MultiSync LCD1525M.

• Reposez vos yeux régulièrement en fixant un objet situé à 6 m de distance au moins.

• Orientez le moniteur suivant une direction perpendiculaire aux fenêtres ou aux autres sources lumineuses pour minimiser les éblouissements et les reflets. Réglez l’angle de basculement du moniteur de façon à éviter que les lumières du plafond ne se reflètent sur l’écran.

• Utilisez un filtre anti-reflets si les lumières réfléchies vous empêchent de voir correctement votre écran.

• Réglez la luminosité et le contraste du moniteur pour améliorer la lisibilité.

• Utilisez un accessoire porte-document placé près de l’écran.

• Placez directement en face de vous ce que vous utilisez le plus (l’écran ou le document de référence), pour minimiser les rotations de la tête pendant la frappe.

• Faites contrôler régulièrement votre vue. 06c_french 12.09.2000, 13:11 Uhr5Français-6 Installation Pour connecter le MultiSync LCD1525M à votre système, suivez les instructions suivantes :

1. Eteignez votre ordinateur.

2. Sur PC : Raccordez le mini-connecteur D-SUB à 15 broches du

câble de signal approprié au connecteur de la carte d’affichage de votre système (Figure A.1). Serrez toutes les vis. Sur Mac : Raccordez l’adaptateur de câble Macintosh MultiSync LCD1525M à l’ordinateur (Figure B. 1). Fixez le mini-connecteur D-SUB à 15 broches du câble de signal approprié à l’adaptateur de câble Macintosh MultiSync LCD1525M (Figure B.1). Serrez toutes les vis.

3. Enlevez le couvercle de connecteur et le couvercle de câble.

Raccordez le mini-connecteur D-SUB à 15 broches du câble de signal vidéo au connecteur approprié à l’arrière du moniteur (Figure C.1). Placez le câble de signal vidéo sous le clip B.

4. Raccordez le câble audio à « AUDIO INPUT » à l’arrière du moniteur

et l’autre extrémité à la prise « Audio out » de l’ordinateur. Mettez en place le câble audio sous le clip C (Figure D.1). Remettez le cache- prises et le protège-câbles.

5. Le casque doit être raccordé à la sortie « Headphones » à l’avant du

cadran du moniteur portant l’inscription « » (Figure E.1). Tant que le casque est branché, le son ne sera pas fourni par les haut- parleurs. Le casque peut être acheté chez votre fournisseur de matériel électronique.

6. A l’aide du câble USB, raccordez la prise de type B au port USB en

amont à l’arrière du moniteur à la prise de type A en aval de l’ordinateur (Figure F.1). Si vous utilisez le câble à partir du port USB, utilisez un des ports en aval sur le côté du moniteur (Figure G.1). REMARQUE : Une mauvaise connexion des câbles peut entraîner un dysfonctionnement, réduire la qualité et endommager les composants du module LCD et/ou réduire la durée de service du module. 06c_french 12.09.2000, 13:11 Uhr6Français-7 Français

7. Raccordez une extrémité du cordon d’alimentation au moniteur LCD

MultiSync et l’autre extrémité à une prise d’alimentation (Figure H.1). Le cordon d’alimentation utilisé doit être agréé et en conformité avec les normes de sécurité de son pays. (Il doit être du type H05VV-F (sauf pour le Royaume-Uni)).

8. Allumez le moniteur (Figure I.1) et l’ordinateur.

9. Pour terminer l’installation du moniteur LCD MultiSync, utilisez les

commandes OSM suivantes :

• Réglage automatique du contraste

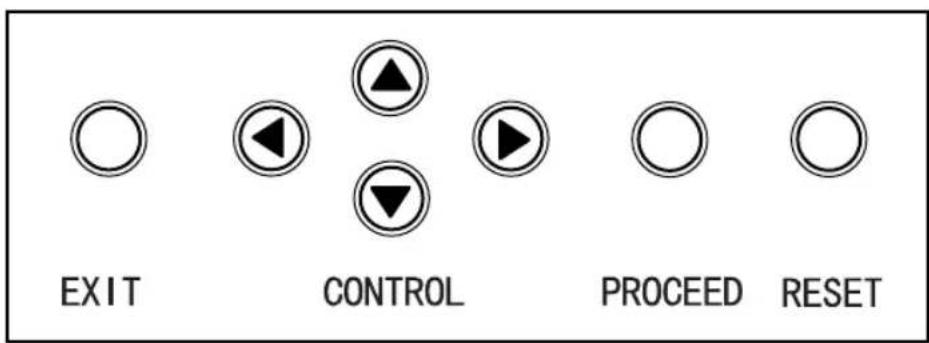

• Réglage automatique Reportez-vous à la section Boutons de réglage de ce mode d’emploi pour une description complète des commandes OSM. REMARQUE : Si vous avez des problèmes en ce qui concerne la configuration, reportez-vous à la section Dépannage/ Support de ce manuel. 06c_french 12.09.2000, 13:11 Uhr7Français-8 Boutons de réglage Réglages OSM Les boutons de réglage OSM situés sur l’avant du moniteur procurent les fonctions suivantes : Pour accéder à l’OSM, appuyez sur une des touches de commande

, , , ) ou sur la touche PROCEED. Pour couper le son, appuyez sur le bouton RESET. Sous-menu Revient au menu principal des réglages OSM. Déplace la zone de surbrillance vers le haut ou le bas pour sélectionner l’un des réglages. Déplace la barre dans le sens + ou - pour augmenter ou diminuer la valeur. Active le Réglage automatique. Dans le mode Outils et Informations, ouvre une autre fenêtre. Initialise tous les réglages inclus dans la zone en surbrillance du menu. EXIT CONTROL / CONTROL / PROCEED RESET Menu principal Quitte les réglages OSM. Déplace la zone de surbrillance vers le haut ou le bas pour sélectionner l’un des réglages. Déplace la zone de surbrillance à gauche/ droite bas pour sélectionner les menus de commande. Aucune fonction. Initialisation de la zone en surbrillance sur le menu de commande aux réglages d’usine. 06c_french 12.09.2000, 13:11 Uhr8Français-9 Français REMARQUE : Lorsque l’on appuie sur RESET, une fenêtre d’alerte apparaît pour permettre d’annuler la demande d’initialisation. Luminosité et contraste Luminosité Règle la luminosité de toute l’image et de l’arrière-plan. Contraste Règle la luminosité de l’image par rapport à l’arrière- plan. Réglage automatique Corrige l’image affichée des entrées vidéo non standard. Réglage automatique Réglage automatique des commandes de Position, Format horizontal et Fin. Position Contrôle la position horizontale et verticale de l’image dans la zone d’affichage de l’écran. Gauche/Droit Contrôle la position horizontale de l’image dans la zone d’affichage de l’écran. Commandes Haut/Bas Contrôle la position verticale de l’image dans la zone d’affichage de l’écran. Réglage automatique Règle automatiquement la position horizontale et verticale de l’image dans la zone d’affichage de l’écran. Réglage de l’image FORMAT H Ajuste le Format horizontal en augmentant ou diminuant la valeur. FIN Améliore la netteté, la clarté et la stabilité de l’image en augmentant ou diminuant la valeur Fin. 06c_french 12.09.2000, 13:11 Uhr9Français-10 Réglage automatique Ajuste automatiquement les réglages Format H et Fin. Outils Langue : Les menus de commande OSM sont disponibles en sept langues. AVERTISSEMENT ATTENTION : AFIN D’ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, ASSUREZ-VOUS QUE LE CORDON D’ALIMENTATION EST DÉBRANCHÉ DE LA PRISE MURALE. POUR ÊTRE SÛR QUE L’APPAREIL N’EST PLUS SOUS TENSION, DÉBRANCHEZ-LE. N’ENLEVEZ PAS LE COUVERCLE (NI LE DOS) DE L’APPAREIL. LES PIÈCES QUI SE TROUVENT À L’INTÉRIEUR NE VOUS SERONT D’AUCUNE UTILITÉ. EN CAS DE PROBLÈME, ADRESSEZ-VOUS À UN TECHNICIEN QUALIFIÉ. Ce symbole prévient l’utilisateur qu’une tension non isolée dans l’appareil peut avoir suffisamment de force pour causer un choc électrique. C’est la raison pour laquelle il est dangereux d’entrer en contact avec une des parties à l’intérieur du moniteur. Ce symbole informe l’utilisateur qu’une documentation importante sur la maintenance de cet appareil a été fournie. Afin d’éviter tout problème, il est important de lire attentivement les informations qu’elle contient. AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU DE CHOC ÉLECTRIQUE, VEILLEZ À NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. N’UTILISEZ PAS LA FICHE POLARISÉE DE L’APPAREIL AVEC UNE RALLONGE OU AVEC UN AUTRE TYPE DE PRISE SI VOUS N’ÊTES PAS ABSOLUMENT SÛR QUE TOUTES LES BROCHES S’EMBOÎTENT PARFAITEMENT. LE COFFRET CONTIENT DES COMPOSANTS HAUTE-TENSION, IL EST DONC PRÉFÉRABLE DE NE PAS L’OUVRIR. EN CAS DE PROBLÈME, ADRESSEZ-VOUS À UN TECHNICIEN QUALIFIÉ. ATTENTION Consignes de sécurité Attention : Lorsque vous utilisez le MultiSync LCD1525M, avec une source d’alimentation 220- 240V en Europe, à l’exception du Royaume-Uni, utilisez le cordon d’alimentation fourni avec le moniteur. Au Royaume-Uni, les cordons d’alimentation qui correspondent aux normes britanniques pour l’utilisation de cet appareil sont assortis d’une prise moulée et un fusible noir (5 ampères). Si votre cordon d’alimentation ne correspond pas à cette description, contactez votre fournisseur. En Australie, lorsque vous utilisez le MultiSync LCD1525M, avec une source d’alimentation de 220-240V, servez-vous du cordon d’alimentation fourni avec le moniteur. Pour tous les autres cas, utilisez un cordon d’alimentation qui correspond au voltage de la prise et qui répond aux normes en vigueur de votre pays en matière de sécurité. 06c_french 12.09.2000, 13:11 Uhr10Italiano-1 Italiano Introduzione al monitor NEC MultiSync LCD1525M Ci congratuliamo con voi per aver acquistato questo nuovo monitor a colori NEC MultiSync LCD1525M. Ampia compatibilità Siccome il monitor LCD MultiSync non è completamente analogico, non richiede un display particolare analogico-digitale né una scheda interfaccia, ma è in grado di ricevere l’ingresso RGB direttamente. Base ridotta Fornisce la soluzione ideale per gli ambienti che richiedono una qualità superiore dell’immagine, ma con limiti di formato e peso. La piccola base del monitor e il suo peso leggero permette lo spostamento o il trasporto dello stesso da un posto all’altro, senza alcuna difficoltà. Sistema di controllo dei colori Questo sistema vi permette di regolare i colori sullo schermo e di personalizzare la precisione dei colori sul monitor con un’ampia varietà di standard. Controlli OSM (On-Screen Manager) Questi controlli vi permettono di regolare tutti gli elementi dell’immagine sullo schermo rapidamente e facilmente usando semplici display visualizzati sullo schermo. Caratteristiche ErgoDesign Migliora l’ergonomia per migliorare l’ambiente lavorativo, proteggere la salute dell’utente e ridurre le spese generali. Gli esempi comprendono comando OSM per la regolazione semplice e rapida dell’immagine, una base inclinabile e girevole per la visione a qualsiasi angolazione, ridotto ingombro e conformità alle normative MPRII per la riduzione delle emissioni di onde elettromagnetiche. 07c_italian 12.09.2000, 13:11 Uhr1Italiano-2 Collega e Usa La soluzione Microsoft
