РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MultiSync LCD1525MBK NEC

Руководство пользователя

Kullanıcı Klavuzu

NEC

Declaration

Знакомство с монитором NEC MultiSync LCD1525M

Поздравляем Вас с приобретением монитора NEC MultiSync LCD1525M, обеспечивающего реалистичное цветовоспроизведение!

Расширенная совместимость

Поскольку монитор MultiSync LCD является полностью аналоговым, для него не требуется специальных графических плат для преобразования аналогового сигнала в цифровой изображений или интерфейсных плат; он может напрямую принимать год в системе RGB.

Уменьшенная площадь основания

Идеальное решение в ситуациях, когда требуется наивысшее качество изображения в условиях ограничений по размеру и весу оборудования. Малая площадь, занимаемая монитором, и небольшой вес позволяют легко перемещать или перевозить его из одного места в другое.

Система регулировки цвета

Позволяет регулировать цвета на экране и настраивать точность цветопередачи монитора в соответствии с рядом стандартов.

Параметры OSM (Экранного меню)

Позволяют быстро и легко настраивать все элементы изображения на экране с помощью простых в использовании экранных меню.

Функции ErgoDesign

Обеспечивают оптимальную эргономику пользователя, улучшая условия работы, защищая здоровье и экономя финансовые средства. В качестве примеров можно привести: параметры OSM, дающие возможность быстро и легко настраивать изображение; основание, позволяющее наклонять и поворачивать монитор для получения нужного угла зрения; малая площадь основания и совместимость с требованиями MPRII по низкому уровню излучений.

Русский-1

Функция Plug and Play

Программное обеспечение Microsoft® и операционная система Windows® облегчают настройку и установку, позволяя монитору передавать данные о своих характеристиках (например, поддерживаемые размер экрана и разрешение) непосредственно на компьютер, что автоматически оптимизирует работу дисплея.

Система IPM (Интеллектуальное управление режимом электропитания)

Обеспечивает передовые методы экономии электроэнергии, позволяющие монитору переходить в режимы пониженного потребления электроэнергии, когда он включен, но некоторое время не используется, что сокращает общие энергозатраты на две трети, снижает уровень излучения и затраты на кондиционирование воздуха на рабочем месте.

Технология кратных частот

Автоматически настраивает монитор на частоту развертки платы видеоадаптера, благодаря чему при отображении используется нужное разрешение.

Функция FullScan

Позволяет использовать всю область экрана почти при любом разрешении, значительно увеличивая размер изображения.

Содержимое

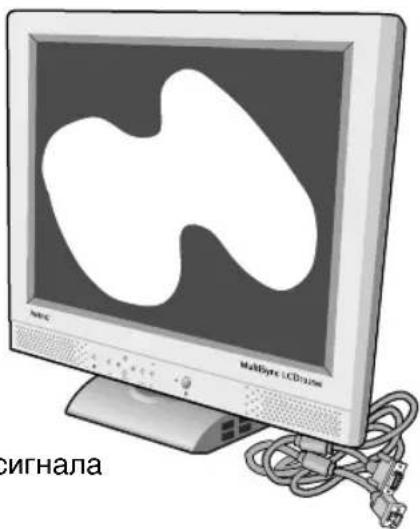

В упаковочной коробке нового монитора NEC MultiSync LCD должно быть следующее:

MacByte LCD200 сигнала

MultiSync LCD1525M

монитор с кабелем видеосигнала

Кабель питания Кабель аудиосигнала

• Монитор NEC MultiSync LCD1525M.
  – Кабель питания от сети переменного тока.
  – Кабель видеосигнала.
  – Кабель аудиосигнала.
• Кабель USB.
  – Руководство пользователя.
  – CD ROM (содержащий полное руководство пользователя в формате PDF).

Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора.

ME 06

Продукт сертифицирован для продаж на территории Российской Федерации

Русский-3

Рекомендации по эксплуатации

Техника безопасности и техническое обслуживание

При установке и использовании цветного монитора MultiSync LCD для его оптимальной работы соблюдайте следующее:

- НЕ ВСКРЫВАЙТЕ МОНИТОР. Внутри аппарата нет деталей, которые может ремонтировать пользователь, поэтому открытие и снятие корпуса может привести к опасному поражению электрическим током и другим травмам. Любое техническое обслуживание должен выполнять квалифицированный специалист.

- Обеспечьте достаточно свободного пространства вокруг монитора для вентиляции и правильного рассеивания тепла. Не закрывайте вентиляционные отверстия и не размещайте монитор в непосредственной близости от батарей отопления и других источников тепла. Не кладите ничего сверху на монитор.

- Не кладите какие-либо предметы на монитор и не используйте его вне помещения.

- Не допускайте попадания жидкостей внутрь корпуса или использования монитора рядом с водой.

- Не вставляйте никакие предметы в отверстия в корпусе, так как они могут прикасаться к деталям под высоким напряжением, что может быть опасно или привести к летальному исходу, или вызвать поражение электрическим током, возгорание или неисправность аппарата.

- Не кладите тяжелые предметы на кабель питания. Повреждение кабеля может привести к поражению электрическим током или возгоранию.

- Не ставьте этот аппарат на тележку, подставку или стол с наклонной или неустойчивой поверхностью, так как монитор может упасть, что приведет к его серьезному повреждению.

- Кабель питания является основным средством для отключения системы от источника питания. Монитор необходимо устанавливать рядом с легкодоступным источником питания.

- Если монитор MultiSync LCD работает от источника питания переменного тока 100-240 В, необходимо использовать кабель питания, соответствующий напряжению этой электрической сети. Кабель питания должен соответствовать стандартам безопасности Вашей страны.

- Соблюдайте осторожность при перевозке. Сохраните упаковку на случай перевозки.

- Люминесцентная лампа, установленная внутри ЖКД монитора, содержит ртуть. Следуйте инструкциям или правилам, действующим на Вашей территории, при утилизации этой лампы.

Русский-4

• Не перегибайте кабель питания.
• Не используйте монитор при повышенной температуре, влажности или в местах, где скапливается пыль и маслянистые вещества.
• Не закрывайте вентиляционное отверстие на мониторе.
• Если монитор разобьется, не прикасайтесь к жидкому кристаллу.

В случае возникновения следующих ситуаций немедленно отключите кабель питания монитора из электрической розетки и вызовите квалифицированного специалиста:

• Если поврежден кабель питания или вилка.
• Если в монитор попала жидкость или какие-либо предметы.
• Если монитор попал под дождь или воду.
• При падении монитора или повреждении корпуса.

ПРАВИЛЬНОЕ РАЗМЕЩЕНИЕ И РЕГУЛИРОВКА МОНИТОРА СНИЖАЕТ УТОМЛЕНИЕ ГЛАЗ, ПЛЕЧ И ШЕИ. ПРИ РАЗМЕЩЕНИИ МОНИТОРА ВЫПОЛНЯЙТЕ СЛЕДУЮЩИЕ УСЛОВИЯ:

• Для оптимальной работы монитора дайте ему прогреться в течение 20 минут.
• Отрегулируйте высоту монитора, чтобы его верхний край находился немного ниже уровня глаз. Если смотреть на центр монитора, взгляд должен быть направлен немного вниз.
• Устанавливайте монитор так, чтобы экран находился не ближе 40 см и не дальше 70 см от глаз. Оптимальное расстояние для монитора MultiSync LCD1525M - 53 см.
• Давайте глазам отдых, периодически фокусируя взгляд на предмете, находящемся на расстоянии не менее 6 м. Чаще моргайте.
• Располагайте монитор под углом 90° к окнам и другим источникам света, чтобы уменьшить блики и отражения. Отрегулируйте опору монитора так, чтобы свет потолочных светильников не отражался на экране.
• Если отражаемый свет затрудняет просмотр изображения, используйте антибликовый фильтр.
• Для чистки ЖКД монитора используйте мягкую ткань без ворса, не повреждающую поверхность. Не используйте чистящие растворы или жидкости для чистки стекла!
• Отрегулируйте яркость и контрастность монитора для удобства просмотра.
• Используйте держатели документов, расположенные рядом с экраном.
• Расположите то, с чем Вы работаете больше всего (экран или справочные материалы) непосредственно перед собой, чтобы уменьшить количество поворотов головы при печати.
• Избегайте длительного воспроизведения на мониторе неподвижных изображений, чтобы исключить эффекты послесвечения (эффекты остаточного изображения).
• Регулярно проверяйте зрение.

Русский-5

Установка

Чтобы подключить монитор MultiSync LCD1525M к системе, выполните следующие инструкции:

1. Отключите питание компьютера.
2. Для PC: Подсоедините 15-штырьковый миниразъем D-SUB кабеля соответствующего сигнала к разъему платы видеоадаптера в компьютере (Рисунок А.1). Затяните все винты.
   Для Mac: Подсоедините адаптер кабеля для MultiSync LCD1525M Macintosh к компьютеру (Рисунок В.1). Подключите конец кабеля соответствующего сигнала с 15-штырьковым миниразъемом D-SUB к адаптеру кабеля для MultiSync LCD1525M Macintosh (Рисунок В.1). Затяните все винты.
3. Снимите крышку адаптера и крышку кабеля. Подсоедините 15-штырьковый миниразъем D-SUB кабеля видеосигнала к соответствующему разъему на задней панели монитора (Рисунок С.1). Закрепите кабель видеосигнала скобой В.
4. Подсоедините один конец кабеля аудиосигнала к входу "AUDIO INPUT" на задней панели монитора, другой конец - к терминалу "Audio out" компьютера. Закрепите кабель аудиосигнала скобой С (Рисунок D.1). Установите крышку адаптера и крышку кабеля на место.
5. К выходу "Headphones" на передней панели монитора, помеченному знаком "О" (Рисунок Е.1), можно подключить головные телефоны. Если подключить головные телефоны, звук через громкоговорители воспроизводиться не будет. Головные телефоны можно приобрести в местном магазине электроники.
6. С помощью кабеля USB соедините разъем типа В с входным портом USB на задней панели монитора, а разъем типа А - с выходным портом компьютера (Рисунок F.1). Если применяется кабель от устройства USB, используйте один из выходных портов на боковой части монитора (Рисунок G.1).

ПРИМЕЧАНИЕ. Неправильное подсоединение кабелей может привести к неустойчивой работе, снизить качество изображения на дисплее/повредить компоненты ЖКД модуля и/или сократить срок службы модуля.

Русский-6

1. Подсоедините один конец кабеля питания к монитору серии MultiSync LCD, а другой - к розетке электропитания (Рисунок Н.1). Кабель питания должен соответствовать стандартам безопасности Вашей страны. (Необходимо использовать кабель H05VV-F, кроме Великобритании)
2. Включите монитор (Рисунок I.1) и компьютер.
3. Для завершения установки монитора MultiSync LCD используйте следующие параметры OSM:

• Автоматическая настройка контрастности

• Автоматическая настройка

Полное описание этих параметров OSM см. в разделе "Кнопки управления" этого руководства пользователя.

ПРИМЕЧАНИЕ. В случае каких-либо неполадок обратитесь к разделу Устранение неисправностей этого руководства пользователя.

Кнопки управления

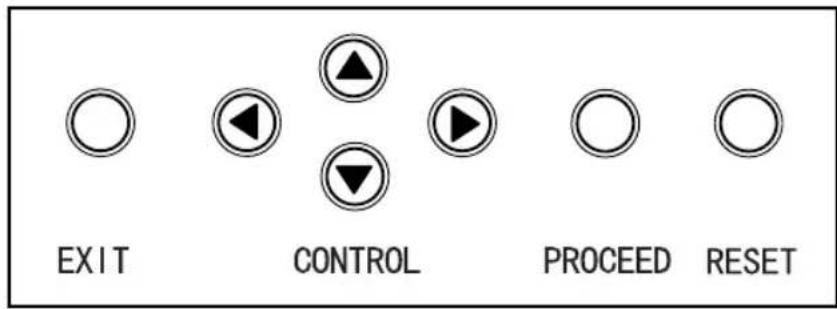

Кнопки управления OSM

Кнопки управления OSM на передней панели монитора выполняют следующие функции:

EXIT CONTROL PROCEED RESET

Чтобы войти в экранное меню, нажмите любую из кнопок управления (◀, ▶, ▲)▼ли кнопку PROCEED (Продолжить).

Чтобы отключить звук, нажмите кнопку RESET (Сброс).

	Главное меню	Подменю
EXIT (ВЫХОД)	Выход из меню параметров OSM.	Выход в главное меню OSM.
CONTROL (КНОПКА УПРАВЛЕНИЯ) ▲/▼	Перемещение выделенной области вверх/вниз для выбора одного из параметров.	Перемещение выделенной области вверх/вниз для выбора одного из параметров.
CONTROL (КНОПКА УПРАВЛЕНИЯ) ◀/▶	Перемещение выделенной области влево/вправо для выбора одного из параметров меню.	Перемещение полосы индикатора влево/вправо для увеличения или уменьшения значения настройки.
PROCEED (ПРОДОЛЖИТЬ)	Не функционирует.	Включение функции автоматической настройки.Открытие дополнительного окна в режиме отображения инструментов и информации.
RESET (СБРОС)	Сброс выделенного параметра до значения, установленного на заводе.	Сброс выделенного параметра до значения, установленного на заводе.

Русский-8

ПРИМЕЧАНИЕ. При нажатии кнопки RESET появляется предупреждающее сообщение, которое позволяет отменить функцию сброса.

Яркость и контрастность

Яркость

Настройка общей яркости изображения и фона экрана.

Контрастность

Настройка яркости изображения по отношению к фону.

AUTO Автоматическая настройка

Коррекция изображения, соответствующего нестандартным входящим видеосигналам.

AUTO Автоматическая настройка

Автоматическая настройка параметров положения, горизонтального размера и четкости.

Положение

Контроль горизонтального и вертикального положения изображения на экране ЖКД.

ВЛЕВО/ВПРАВО

Контроль горизонтального положения изображения на экране ЖКД.

ВВЕРХ/ВНИЗ

Контроль вертикального положения изображения на экране ЖКД.

AUTO Автоматическая настройка

Автоматическая настройка горизонтального и вертикального положения изображения на экране ЖКД.

Настройка изображения

Γ. размер

Регулировка горизонтального размера путем увеличения или уменьшения значения этого параметра.

{→| Четкость

Улучшение фокусировки, четкости и устойчивости изображения путем увеличения или уменьшения значения параметра Четкость.

Русский-9

AUTO

Автоматическая настройка

Автоматическая настройка параметров горизонтального размера или четкости.

Инструменты

Язык: Меню параметров OSM переведены на семь языков.

Инструкции по безопасности

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. КРОМЕ ТОГО, НЕ ВСТАВЛЯЙТЕ ПОЛЯРНУЮ ВИЛКУ УСТРОЙСТВА В РОЗЕТКУ УДЛИНИТЕЛЯ ИЛИ ДРУГИЕ РОЗЕТКИ, ЕСЛИ ЕЕ ШТЫРЬКИ НЕ ВХОДЯТ ПОЛНОСТЬЮ. НЕ ОТКРЫВАЙТЕ КОРПУС, ТАК КАК ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ВНИМАНИЕ

ЧТОБЫ УМЕНЬШИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, УБЕДИТЕСЬ, ЧТО КАБЕЛЬ ПИТАНИЯ ВЫКЛЮЧЕН ИЗ РОЗЕТКИ. ЧТОБЫ ПОЛНОСТЬЮ ОТКЛЮЧИТЬ ПИТАНИЕ УСТРОЙСТВА, ВЫКЛЮЧИТЕ КАБЕЛЬ ПИТАНИЯ ИЗ РОЗЕТКИ ПЕРЕМЕННОГО ТОКА. НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

Этот знак предупреждает пользователей о том, что внутри устройства находятся неизолированные детали под высоким напряжением, которое может стать причиной поражения электрическим током. Поэтому ни в коем случае нельзя прикасаться к каким-либо деталям внутри устройства.

Этот знак предупреждает пользователей о том, что имеется важная документация по эксплуатации и обслуживанию этого устройства. Поэтому ее необходимо внимательно прочитать, чтобы избежать возможных проблем.

Внимание.

Если монитор MultiSync LCD1525M работает от стандартного в Европе (кроме Великобритании) источника питания переменного тока 220-240 В, используйте кабель питания, прилагаемый к монитору.

В Великобритании с этим монитором необходимо использовать кабель питания, одобренный BS, с вилкой в литом корпусе, в которую вмонтирован черный предохранитель (5A). Если кабель питания не входит в комплект этого устройства, обратитесь к поставщику.

Если монитор MultiSync LCD1525M работает от стандартного источника питания переменного тока 220-240 В в Австралии, используйте кабель питания, прилагаемый к монитору.

Во всех остальных случаях используйте кабель питания, соответствующий напряжению электрической сети переменного тока и стандартам безопасности Вашей страны.

Русский-10
