GEBRUIKSAANWIJZING MultiSync LCD1525MBK NEC

-oplossing voor het Windows

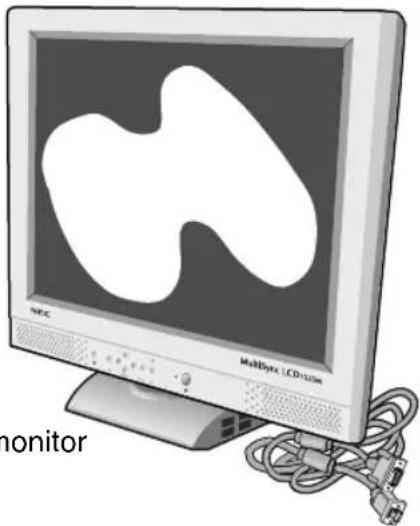

-besturingssysteem vereenvoudigt de installatie van uw monitor, doordat de monitor zijn mogelijkheden (zoals schermgrootte en ondersteunde resoluties) rechtstreeks naar uw computer stuurt, zodat de beeldschermprestaties automatisch worden geoptimaliseerd. IPM (Intelligent Power Manager)-systeem Dit intelligente stroombeheer biedt een vernieuwende energie- besparingsmodus, die zorgt voor een lager energieverbruik van de monitor, wanneer deze aan staat, maar niet wordt gebruikt. Hiermee bespaart u tweederde van de energiekosten van uw monitor, reduceert u de emissies en verlaagt u de kosten voor de klimaatregeling op de werkplek. Multiple Frequency Technology Deze meervoudige-frequentietechnologie zorgt ervoor dat de monitor zich automatisch juist instelt op de scanfrequentie van de videokaart, zodat de gewenste resolutie wordt weergegeven. FullScan-capaciteit Hierdoor kunt u het volledige beeldbereik in de meeste resoluties gebruiken, wat het bruikbare beeld van het scherm aanzienlijk vergroot. 08c_dutch 12.09.2000, 13:11 Uhr2Nederlands-3 Nederlands Inhoud De doos van uw nieuwe NEC MultiSync LCD-monitor bevat de volgende voorwerpen: – Monitor: NEC MultiSync LCD1525M – Voedingskabel – Kabel voor beeldsignaal – Kabel voor geluidssignaal – USB-kabel – Gebruikershandleiding – CD-ROM (met de volledige Gebruikershandleiding in PDF-indeling) Bewaar de originele doos en het verpakkingsmateriaal zodat u de monitor later probleemloos kunt vervoeren of verzenden. NEC MultiSync LCD1525M-monitor met kabel voor beeldsignaal Voedingskabel Kabel voor geluidssignaal USB-kabel 08c_dutch 12.09.2000, 13:11 Uhr3Nederlands-4 Aanbevolen gebruik Veiligheidsmaatregelen en onderhoud Voor een optimaal resultaat bij de installatie en het gebruik van de MultiSync LCD- kleurenmonitor is het belangrijk dat u de onderstaande instructies volgt:

• OPEN NOOIT DE MONITOR. De monitor bevat geen interne onderdelen die door de gebruiker kunnen worden vervangen of onderhouden. Bovendien loopt u het risico op elektrische schokken of andere gevaren wanneer u de monitor opent of de behuizing verwijdert. Het onderhoud mag alleen worden uitgevoerd door bevoegde en hiervoor opgeleide onderhoudstechnici.

• Zorg voor een goede ventilatie rond de monitor, zodat de warmte goed kan worden afgevoerd. Controleer altijd of de ventilatieopeningen vrij zijn en plaats de monitor niet in de buurt van een radiator of andere warmtebronnen. Plaats nooit voorwerpen op de monitor.

• Plaats geen objecten op de monitor en gebruik de monitor niet buitenshuis.

• Mors geen vloeistoffen op het raster van de monitor en gebruik de monitor niet in de buurt van water.

• Steek geen voorwerpen in de ventilatiegleuven. Deze kunnen in aanraking komen met onderdelen die onder hoogspanning staan, wat kan leiden tot elektrische schokken, brand, een defect van het apparaat of ernstige verwondingen en zelfs de dood.

• Plaats geen zware voorwerpen op de voedingskabel. Een beschadigde voedingskabel kan elektrische schokken of brand tot gevolg hebben.

• Plaats dit toestel niet op een hellende of onstabiele ondergrond, houder of tafel. De monitor zou dan kunnen vallen en zo ernstig beschadigd raken.

• U kunt het beste de monitor van de stroombron loskoppelen door de stekker van de voedingskabel uit het stopcontact te nemen. Plaats de monitor dicht bij een stopcontact dat makkelijk bereikbaar is.

• Als u de MultiSync LCD-monitor gebruikt met de geleverde wisselstroomvoeding van 100-240 V, dient u een voedingskabel te gebruiken die voldoet aan de vereisten voor de voedingsspanning van de wisselstroombron waarop u de monitor hebt aangesloten. De voedingskabel die u gebruikt, moet zijn goedgekeurd en moet voldoen aan de veiligheidsnormen die in uw land van toepassing zijn.

• Ga voorzichtig te werk als u de monitor moet verplaatsen of vervoeren. Bewaar de verpakking voor een eventueel transport.

• De binnenzijde van de fluorescerende beeldbuis in de LCD-monitor bevat kwik. Neem de plaatselijke verordeningen of reglementeringen voor afvalverwerking in acht wanneer u de beeldbuis wegdoet.

• Buig de voedingskabel niet. 08c_dutch 12.09.2000, 13:11 Uhr4Nederlands-5 Nederlands

• Gebruik de monitor niet bij hoge temperaturen of in vochtige, stoffige of vettige omgevingen.

• Dek de ventilator van de monitor niet af.

• Raak de vloeibare kristallen niet aan ingeval de monitor breekt. Haal in de volgende situaties de stekker van de voedingskabel van uw monitor onmiddellijk uit het stopcontact en laat het onderhoud of de herstelling uitvoeren door bevoegde onderhoudstechnici:

• Als de voedingskabel of stekker beschadigd is.

• Als u een vloeistof op de monitor hebt gemorst of voorwerpen in de monitor hebt laten vallen.

• Als de monitor is blootgesteld aan regen of insijpelend water.

• Als de monitor is gevallen of de behuizing beschadigd is. U KUNT VERMOEIDHEID VAN UW OGEN, SCHOUDERS EN NEK TOT EEN MINIMUM BEPERKEN DOOR DE MONITOR CORRECT TE PLAATSEN EN GOED AF TE STELLEN. CONTROLEER DE VOLGENDE PUNTEN WANNEER U DE MONITOR INSTALLEERT:

• Voor een optimaal resultaat laat u de monitor eerst 20 minuten opwarmen.

• Stel de hoogte van de monitor zodanig in dat de bovenzijde van het scherm zich op of net onder ooghoogte bevindt. Uw ogen zouden licht omlaag moeten zijn gericht wanneer u naar het midden van het scherm kijkt.

• Plaats de monitor niet dichter dan 40 cm en niet verder dan 70 cm van uw ogen verwijderd. De optimale afstand voor de MultiSync LCD1525M-monitor is 53 cm.

• Ontspan uw ogen door af en toe naar een voorwerp te kijken dat minstens 6 meter ver weg staat. Knipper vaak met de ogen.

• Plaats de monitor in een hoek van 90 graden ten opzichte van ramen en andere lichtbronnen, om eventuele reflecties op het scherm te voorkomen. Stel de hellingshoek van de monitor zodanig in, dat de verlichting aan het plafond niet op het scherm wordt gereflecteerd.

• Als u door het gereflecteerde licht de gegevens op uw scherm moeilijk kunt lezen, breng dan een antireflectiefilter op het scherm aan.

• Maak het oppervlak van de LCD-monitor schoon met een pluisvrije, niet- schurende doek. Vermijd het gebruik van reinigingsvloeistoffen of glasreinigers.

• Gebruik de instellingen voor helderheid en contrast om de leesbaarheid te vergroten.

• Gebruik een documenthouder en plaats deze dicht bij de monitor.

• Plaats het voorwerp waar u het meeste naar kijkt (het scherm of het referentiemateriaal) direct voor u, zodat u uw hoofd zo weinig mogelijk hoeft te draaien.

• Geef nooit lange tijd vaste patronen op de monitor weer. Zo vermijdt u dat het beeld inbrandt.

• Laat uw ogen regelmatig door een arts onderzoeken. 08c_dutch 12.09.2000, 13:11 Uhr5Nederlands-6 Installatie Volg de onderstaande instructies om de MultiSync LCD1525M-monitor op uw computersysteem aan te sluiten:

1. Zet uw computer uit.

2. Voor PC: sluit de 15-pins mini D-SUB-connector van de juiste

signaalkabel aan op de connector van de videokaart in uw systeem (zie illustratie A.1). Draai alle schroeven vast. Voor de Macintosh: sluit de MultiSync LCD1525M Macintosh- kabeladapter aan op de computer (zie illustratie B.1). Sluit de 15-pins mini D-SUB-connector van de juiste signaalkabel aan op de MultiSync LCD1525M Macintosh-kabeladapter (zie illustratie B.1). Draai alle schroeven vast.

3. Verwijder de connectorenklep en kabelbehuizing. Sluit de 15-pins

mini D-SUB-connector van de beeldsignaalkabel aan op de juiste connector aan de achterzijde van de monitor (zie illustratie C.1). Maak de beeldsignaalkabel vast met kabelklem B.

4. Sluit de kabel voor het geluidssignaal aan op de “AUDIO INPUT”-

connector aan de achterzijde van de monitor en het andere uiteinde op de “Audio out”-terminal van de computer. Maak de geluidssignaal- kabel vast met kabelklem C (Illustratie D.1). Klik de connectorenklep en kabelbehuizing weer vast op hun oorspronkelijke plaats.

5. Een hoofdtelefoon kunt u aansluiten op de “Headphones”-uitgang

”) van het voorpaneel aan de voorzijde van de monitor (Illustratie E.1). Zolang de hoofdtelefoon is aangesloten, komt er geen geluid uit de luidsprekers. Hoofdtelefoons kunt u verkrijgen bij uw plaatselijke hifi-shop.

6. Neem de USB-kabel en sluit de connector van het type B aan op de

USB-poort (upstream) aan de achterzijde van de monitor en sluit de connector van het type A aan op de poort (downstream) van de computer (Illustratie F.1). Als u de kabel van het USB-apparaat gebruikt, kiest u een van de downstream-poorten aan de zijkant van de monitor (Illustratie G.1). OPMERKING: verkeerde kabelaansluitingen kunnen leiden tot een onbetrouwbare werking, de beeldkwaliteit/onderdelen van de LCD-module verstoren en/of de levensduur van de module inkorten. 08c_dutch 12.09.2000, 13:11 Uhr6Nederlands-7 Nederlands

7. Sluit het uiteinde van de voedingskabel aan op de MultiSync LCD-

monitor en steek de stekker van de voedingskabel in het stopcontact (illustratie H.1). De voedingskabel die u gebruikt, moet zijn goedgekeurd en moet voldoen aan de veiligheidsnormen die in uw land van toepassing zijn. (Het gebruik van het type H05VV-F is, uitgezonderd in het Verenigd Koninkrijk, aanbevolen.)

8. Zet de monitor (zie illustratie I.1) en de computer aan.

9. U voltooit de installatie van de MultiSync LCD-monitor met behulp

van de volgende OSM-besturingselementen:

• Auto Adjust Contrast

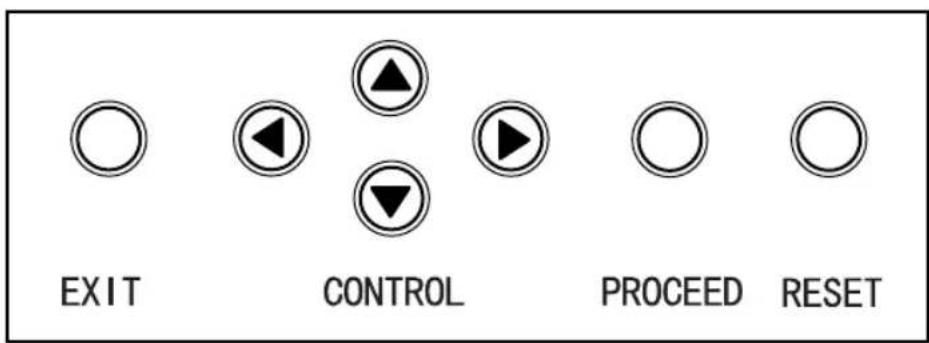

• Auto Adjust De sectie OSM-besturingselementen van deze gebruikershandleiding bevat een volledige omschrijving van deze OSM-besturingselementen. OPMERKING: in geval van problemen raadpleegt u de sectie Problemen oplossen in deze gebruikershandleiding. 08c_dutch 12.09.2000, 13:11 Uhr7Nederlands-8 OSM-besturingselementen OSM-besturingselementen De OSM-besturingselementen aan de voorzijde van de monitor bieden u toegang tot de volgende functies: U opent de OSM (On-Screen Manager) door te drukken op een van de besturingsknoppen ( , , , ) of op de knop PROCEED. Druk op de knop RESET om het volume te dempen. Submenu Hiermee schakelt u over naar het OSM-hoofdmenu. Hiermee verplaatst u de markeringsbalk naar boven of naar beneden om een van de opties in het menu te selecteren. Hiermee verplaatst u de markeringsbalk naar links/rechts om de waarde te vergroten of te verkleinen. Hiermee activeert u de functie Auto Adjust. In de modus Tool en Information opent u hiermee een extra venster. Hiermee stelt u voor de geselecteerde optie in het menu opnieuw de fabrieksinstelling in. EXIT KNOP

KNOP / PROCEED RESET Hoofdmenu Hiermee verlaat u het menu met de OSM- besturingselementen. Hiermee verplaatst u de markeringsbalk naar boven of naar beneden om een van de opties in het menu te selecteren. Hiermee verplaatst u de markeringsbalk naar links of naar rechts om een van de opties in het menu te selecteren. Hieraan is geen functie toegewezen. Hiermee stelt u voor de gemarkeerde optie in het menu opnieuw de fabrieksinstelling in. OPMERKING: Wanneer u op RESET drukt, verschijnt een venster waarin u de functie RESET alsnog kunt annuleren. 08c_dutch 12.09.2000, 13:11 Uhr8Nederlands-9 Nederlands Brightness and Contrast Brightness Hiermee stelt u de algemene helderheid van het beeld en de achtergrond op het scherm in. Contrast Hiermee stelt u de helderheid van het beeld ten opzichte van de achtergrond in. Auto Adjust Hiermee corrigeert u het weergegeven beeld voor niet- standaard beeldsignaal-inputs. Auto Adjust Hiermee past u automatisch de besturingselementen voor positie, breedte en fijnafstelling aan. Position Hiermee stelt u de horizontale en verticale positie van het beeld binnen het weergavegebied van het LCD in. LEFT/RIGHT Hiermee stelt u de horizontale positie van het beeld binnen het weergavegebied van het LCD in. UP/DOWN Hiermee stelt u de verticale positie van het beeld binnen het weergavegebied van het LCD in. Auto Adjust Hiermee stelt u automatisch de horizontale en verticale positie van het beeld binnen het weergavegebied van het LCD in. Image Adjust H. size U past de breedte aan door de waarde van dit besturingselement te verhogen of te verlagen. Fine U verbetert de scherpte, zuiverheid en stabiliteit van het beeld door de waarde van dit besturingselement te verhogen of te verlagen. 08c_dutch 12.09.2000, 13:11 Uhr9Nederlands-10 Auto Adjust Hiermee past u automatisch de breedte en fijnafstelling aan. Tools Language: De menu’s van de OSM-besturings- elementen zijn beschikbaar in zeven talen. WAARSCHUWING LET OP!CONTROLEER OF HET UITEINDE VAN DE VOEDINGSKABEL WEL DEGELIJK UITHET STOPCONTACT IS GEHAALD, OM DE KANS OP ELEKTRISCHE SCHOKKEN TEBEPERKEN. HAAL HET UITEINDE VAN DE VOEDINGSKABEL UIT HETSTOPCONTACT VAN DE WISSELSTROOMBRON OM DE STROOMVOORZIENINGVOLLEDIG TE ONDERBREKEN. VERWIJDER DE KLEP NIET (NOCH DEACHTERZIJDE). BEVAT GEEN INTERNE ONDERDELEN DIE DOOR DE GEBRUIKERKUNNEN WORDEN VERVANGEN OF ONDERHOUDEN. HET ONDERHOUD MAGALLEEN WORDEN UITGEVOERD DOOR BEVOEGDE EN HIERVOOR OPGELEIDEONDERHOUDSTECHNICI.Dit symbool waarschuwt de gebruiker dat de eenheid een niet-geïsoleerde voltagebronbevat die sterk genoeg is om elektrische schokken te veroorzaken. Het is bijgevolggevaarlijk de onderdelen in deze eenheid aan te raken.Dit symbool wijst de gebruiker op belangrijke informatie over de werking en hetonderhoud van deze eenheid. Lees deze informatie altijd zorgvuldig om eventueleproblemen te vermijden.STEL DEZE EENHEID NIET BLOOT AAN REGEN OF VOCHT, OM ZO DE KANS OP BRAND OFELEKTRISCHE SCHOKKEN TE VERMIJDEN. GEBRUIK DE GEPOLARISEERDE PLUG VANDEZE EENHEID NIET MET EEN VERLENGSNOER OF CONTACTDOOS OF ANDERESTOPCONTACTEN TENZIJ U DE POLEN VOLLEDIG IN HET CONTACTPUNT KUNT PLAATSEN.OPEN DE BEHUIZING NIET. DEZE BEVAT ONDERDELEN DIE ONDER HOGE SPANNINGSTAAN. HET ONDERHOUD MAG ALLEEN WORDEN UITGEVOERD DOOR BEVOEGDE ENHIERVOOR OPGELEIDE ONDERHOUDSTECHNICI. LET OP! Veiligheid Let op! Als u in Europa, met uitzondering van het Verenigd Koninkrijk, de MultiSync LCD1525M gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd. Gebruikers in het Verenigd Koninkrijk dienen een door de BS goedgekeurde voedingskabel met een gesmolten stekker en ingebouwde zwarte smeltveiligheid (5A) voor dit apparaat te gebruiken. Als bij dit apparaat geen voedingskabel is meegeleverd, neemt u contact op met uw leverancier. Als u in Australië de MultiSync LCD1525M gebruikt met een wisselstroomvoeding van 220-240 V, dient u de voedingskabel te gebruiken die bij de monitor is meegeleverd. In alle andere situaties gebruikt u een voedingskabel die overeenkomt met de spanning van de wisselstroombron waarop u het apparaat aansluit. Deze voedingskabel moet zijn goedgekeurd en moet voldoen aan de veiligheidsnormen die in uw land van toepassing zijn. 08c_dutch 12.09.2000, 13:11 Uhr10Polski-1 Polski Wprowadzenie do NEC MultiSync LCD1525M Gratulacje z okazji zakupu monitora NEC MultiSync LCD1525M, który wiernie odtwarza kolory! Rozszerzona zgodnoÊç Monitor MultiSync LCD jest ca∏kowicie analogowy i dlatego nie wymaga dodatkowego przetwornika analogowo-cyfrowego; mo˝e bezpoÊrednio przyjmowaç wejÊciowy sygna∏ RGB. Zmniejszona podstawa Zapewnia doskona∏e rozwiàzania dla Êrodowiska pracy dajàc Êwietnà jakoÊç obrazu przy zmniejszonych rozmiarach i ci´˝arze. Ma∏a podstawa monitora i niski ci´˝ar umo˝liwiajà jego ∏atwe przenoszenie z jednego miejsca na inne. Uk∏ad sterowania kolorami Umo˝liwia dopasowanie kolorów na ekranie do ró˝nych standardów. Panel sterowania OSM (On-Screen Manager): Umo˝liwia ∏atwe i szybkie ustawienie wszystkich parametrów obrazu na ekranie przy pomocy ∏atwego w u˝yciu menu ekranowego. W∏aÊciwoÊci ergonomiczne W∏aÊciwoÊci konstrukcyjne monitora odpowiadajà zasadom ergonomii, co umo˝liwia polepszenie Êrodowiska pracy, chroni zdrowie u˝ytkownika, oszcz´dza pieniàdze. Dzi´ki ergonomicznemu uk∏adowi ustawienie odpowiednich parametrów obrazu przy pomocy panelu sterowania OSM jest szybkie i ∏atwe, przechylna podstawa monitora umo˝liwia ustawienie ulubionego kàta patrzenia na ekran, a ma∏y Êlad wiàzki jest zgodny z normami MPRII w zakresie obni˝onej emisji. 09c_polish 12.09.2000, 13:11 Uhr1Polski-2 Plug and Play Rozwiàzania techniczne Microsoft
