BEDIENUNGSANLEITUNG MultiSync LCD1525MBK NEC

Vorstellung des NEC MultiSync LCD1525M

Herzlichen Glückwunsch zum Kauf Ihres NEC MultiSync LCD1525M Farbmonitors.

Größere Kompatibilität

Der MultiSync LCD1525M ist durch und durch ein analoger Monitor. Mit dem analogen Interface ist ein Anschluß an spezielle Grafik- bzw. Interface-Karten nicht erforderlich, sondern der LCD Monitor kann direkt über die RGB-Signale arbeiten.

Minimierte Stellfläche

Die ideale Lösung auch für kleinste Bildschirmarbeitsplätze – hervorragende Bildqualität bei minimaler Bildschirmgröße und geringem Bildschirmgewicht. Der geringe Platzbedarf und das geringe Gewicht ermöglichen den problemlosen Transport des Gerätes von einer Einsatzstelle zur nächsten.

Farbeinstellungsmenü (ColorControl System)

Über das ColorControl System können die Farben Ihres Bildschirmes exakt eingestellt und die Farbintensität einer Vielzahl von Anforderungen angepaßt werden.

Der On Screen Manager erlaubt eine direkte, menügesteuerte Einstellung individueller Bildparameter.

Ergonomisches Design

Das ergonomische Design verbessert die Arbeitsumgebung, schützt die Gesundheit des Benutzers und ermöglicht auch finanzielle Einsparungen. Als Beispiele seien hier die OSM-Regler für eine schnelle und einfache Einstellung der Bildqualität, der Standfuß, der Schwenken und Neigen des Bildschirms für einen optimalen Blickwinkel ermöglicht, die platzsparende Stellfläche sowie die Zertifizierungen nach TCO (inkl. MPRII-Richtlinien) genannt.

Deutsch-1

Plug and Play

Plug & Play ist die in Windows® integrierte Antwort von Microsoft® bei der Einrichtung und Installation von Peripheriegeräten. Der Monitor teilt seine Leistungsmerkmale (wie z.B. Bildschirmgröße und Auflösung) direkt Ihrem Computer mit, so daß von diesem automatisch das bestmögliche Bild eingestellt wird.

IPM-System (Intelligent PowerManager)

Der Intelligent PowerManager (intelligenter Energieverwalter) ist eine fortschrittliche Einrichtung zum Energiesparen. Bei Arbeitspausen am LCD-Monitor werden ^2/_3 an Energie und Kosten eingespart, Emissionen reduziert und der Sauerstoffverbrauch am Arbeitsplatz wird niedriger.

Multi-Frequenz-Technologie

Die Multi-Frequenz-Technologie hat die Eigenschaft, daß die horizontale und vertikale Frequenz bei allen Bildschirmauflösungen automatisch eingestellt wird.

FullScan

FullScan hat die Eigenschaft, bei allen Bildschirmauflösungen immer die maximale Bildschirmfläche zu nutzen.

Lieferumfang

Die folgende Übersicht zeigt den Lieferumfang Ihres neuen MultiSync LCD Monitors:

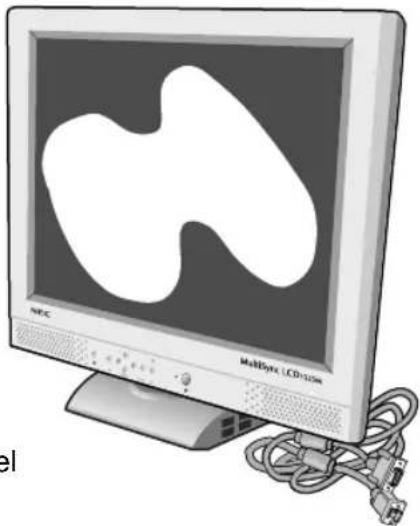

Monitor mit Videosignalkabel

Netzkabel Audiokabel

• NEC MultiSync LCD1525M.
• AC-Netzkabel.
• Videosignalkabel.
• Audiokabel.
• USB-Kabel.
• Bedienerhandbuch.
• CD-ROM (enthält das vollständige Benutzerhandbuch im PDF-Format).

Karton und Verpackungsmaterial sollten Sie für einen späteren Transport bzw. Versand Ihres LCD Monitors aufbewahren.

Deutsch-3

Empfehlungen zur Benutzung

Sicherheitsvorkehrungen und Vorschriften

Um eine optimale Leistungsfähigkeit Ihres LCD1525M Farbmonitors zu gewährleisten, sollten die nachfolgend aufgeführten Punkte bei der Aufstellung Ihres neuen Gerätes beachtet werden:

- Ö FFNEN SIE DEN MONITOR NICHT in Inneren des Gerätes befinden sich keine Teile, die vom Benutzer selbst gewartet werden können. Das Öffnen oder Entfernen der Abdeckungen könnte einen elektrischen Schlag verursachen oder zu anderen gefährlichen Situationen führen. Reparaturarbeiten dürfen nur von qualifiziertem technischem Personal durchgeführt werden.

- Plazieren Sie den Monitor nicht an Orten, an denen er direktem Sonnenlicht ausgesetzt wäre.

- Legen Sie keine Gegenstände auf den Monitor und verwenden Sie den Monitor nicht im Freien.

- Achten Sie auf eine ausreichende Rundum-Belüftung des Monitors, damit die Wärme richtig entweichen kann. Die Lüftungsschlitze dürfen nicht blockiert sein und der Monitor darf nicht in der Nähe einer Heizung oder sonstigen Wärmequelle aufgestellt werden. Stellen Sie keine Gegenstände auf den Monitor.

- Vermeiden Sie das Eindringen von Flüssigkeiten in das Gerät und benutzen Sie den Monitor niemals in der Nähe von Wasser.

- Stecken Sie keinerlei Gegenstände in das Gerät. Diese könnten gefährliche Spannungspunkte im Geräteinneren berühren und einen elektrischen Schlag, Brand oder Fehlfunktionen des Gerätes verursachen.

- Stellen Sie keine schweren Gegenstände auf das Netzkabel. Eine Beschädigung des Netzkabels kann einen elektrischen Schlag oder Brand verursachen.

- Stellen Sie dieses Gerät niemals auf einer unebenen, instabilen Unterlage auf. Der Monitor könnte herunterfallen und schwer beschädigt werden.

- Benutzen Sie den Monitor nur in sauberer und trockener Umgebung.

- Transportieren Sie den Monitor mit äußerster Vorsicht. Bewahren Sie das Verpackungsmaterial für einen möglicherweise erneuten Transport auf.

- Der Netzstecker ist das wichtigste Teil beim Abtrennen des Monitors vom Netz. Das Gerät sollte in der Nähe einer leicht zugänglichen Netzsteckdose installiert werden.

• Die sich im Inneren des LCD Monitors befindliche Fluoreszenzröhre beinhaltet Quecksilber. Bitte beachten Sie bei der Entsorgung der Röhre die in Ihrem Land geltenden Gesetze und Vorschriften.

- Reinigen Sie den LCD Monitor mit einem fusselfreien und nicht kratzendem Tuch. Verwenden Sie für die Reinigung keine Reinigungsmittel, Glasreiniger oder Papiertücher.

- Zur Gewährleistung einer optimalen Leistungsfähigkeit sollte die Aufwärmphase vor der Inbetriebnahme des Gerätes ca. 20 Minuten betragen.

- Vermeiden Sie die Darstellung statischer Bildinformationen über einen längeren Zeitraum hinweg, da sonst ein Erhaltungseffekt der Bildinformation bei den Flüssigkristallen, landläufig als Einbrennen bezeichnet, auftritt. Dieser Effekt ist allerdings, im Gegensatz zu Bildröhren, reversibel.

Deutsch-4

• Vermeiden Sie Druckeinwirkungen auf die Oberfläche des LCD Monitors.
- Knicken Sie nicht das Stromkabel.
- Verwenden Sie den Monitor nicht bei hoher Temperatur oder Luft-feuchtigkeit, in staubiger oder fettiger Umgebung.
- Bedecken Sie nicht die Belüftung des Monitors.
- Vermeiden Sie jeglichen Kontakt mit den Füssigkristallen, falls der Monitor zerbricht.
- Lassen Sie beim Umgang mit zerbrochenem Glas die nötige Vorsicht walten.

Unter den nachfolgend aufgeführten Umständen muß der Monitor sofort vom Netz getrennt und ein Service-Techniker konsultiert werden:

• Wenn das Netzkabel oder der Netzstecker beschädigt sind.
• Falls Flüssigkeiten verschüttet wurden oder Gegenstände in das Monitorgehäuse gefallen sind.
• Wenn das Gerät Regen ausgesetzt war oder mit Wasser in Berührung gekommen ist.
• Wenn das Gerät bei Bedienung entsprechend des Bedienerhandbuches nicht ordnungsgemäß funktioniert.

DAMIT AUGEN, NACKEN- UND SCHULTERMUSKULATUR BEIM ARBEITEN AM BILDSCHIRM ENTLASTET WERDEN, BEACHTEN SIE BEIM AUFSTELLEN UND EINSTELLEN IHRES MONITORS BITTE DIE NACHFOLGEND AUFGEFÜHRTEN HINWEISE:

• Falls der Monitor trotz korrekter Anwendung der folgenden Installationsanleitung nicht normal arbeitet.
• Der Abstand vom Auge zum Monitor sollte nicht weniger als 40 cm und nicht mehr als 70 cm betragen. Der optimale Abstand beträgt beim MultiSync LCD1525M 53 cm.
• Entspannen Sie Ihre Augen regelmäßig durch Fixieren eines Gegenstandes in mindestens 6 m Abstand. Blinzeln Sie oft mit den Augen.
• Stellen Sie den Monitor in einem Winkel von 90° zum Fenster und anderen Lichtquellen auf, damit Blendungen und Reflexionen auf dem Bildschirm soweit wie möglich vermieden werden. Stellen Sie den Schwenk-/Neigefuß Ihres Monitors so ein, daß durch Deckenbeleuchtung verursachte Spiegelungen auf dem Bildschirm vermieden werden.
• Wenn reflektierendes Licht die Erkennbarkeit Ihres Monitors erschwert, benutzen Sie einen Anti-Reflexionsfilter.
• Stellen Sie die Helligkeit und den Kontrast so ein, daß die Lesbarkeit des Bildschirms erhöht ist.
• Bringen Sie in der Nähe des Monitors einen Vorlagenhalter an.
• Plazieren Sie das, auf das Sie am meisten schauen (Bildschirm oder Referenzmaterial) direkt vor sich, damit Sie den Kopf beim Schreiben so wenig wie möglich drehen müssen.
• Lassen Sie Ihre Augen regelmäßig vom Augenarzt untersuchen.

Deutsch-5

Installation

Um den MultiSync 1525M Monitor an Ihr System anzuschliesen, führen Sie bitte folgende Instruktionen aus:

1. Den Computer ausschalten.
2. Beim PC: Schließen Sie das 15-Stift-D-SUB-Minikabel des entsprechenden Signalkabels an die entsprechende Buchse der Bildschirmkarte in Ihrem Computer an (Abbildung A.1). Ziehen Sie alle Schrauben fest an.

Beim Mac: Schließen Sie den Multisynch-Mac-Kabeladapter LCD1525M an den Computer an (Abbildung B.1). Schließen Sie dann das Ende des 15-Stift-D-SUB-Minikabels an den Multisynch-Mac-Kabeladapter LCD1525M an. (Abbildung B.1) Ziehen Sie alle Schrauben fest an.

1. Entfernen Sie die Abdeckung vom Anschluß und Kabel. Schließen Sie dann das 15-Stift-D-SUB-Minikabel des Videosignalkabels an den dafür vorgesehenen Anschluß auf der Rückseite des Monitors an (Abbildung C.1). Stecken Sie das Videosignalkabel unter die Andruckleiste B.

2. Das Audiokabel an „AUDIO INPUT“ auf der Rückseite des Monitors und das andere Ende an die „Audio out“-Klemme des Computers anschließen. Das Audiokabel unter die Andruckleiste C (Abbildung D.1) stecken. Danach die Abdeckungen für Anschluß und Kabel wieder anbringen.

3. Kopfhörer können an die mit „O“ markierte Kopfhörerbuchse an der abgeschrägten Vorderkante des Monitors angeschlossen werden (Abbildung E.1). Bei angeschlossenen Kopfhörern wird der Ton von den Lautsprechern unterdrückt. Kopfhörer sind in Elektrofachgeschäften am Ort erhältlich.

4. Mit dem USB-Kabel den Typ B Verbindungsstecker an den USB-Aufwärtsport hinten am Monitor und den Typ A Verbindungsstecker an den Abwärtsport am Computer anschließen (Abbildung F.1). Wenn Sie das Kabel des USB-Bauelementes verwenden, dann benutzen Sie einen USB-Abwärtsport an der Seite des Monitors (Abbildung G.1).

HINWEIS: Falsch angeschlossene Kabel können Betriebsstörungen verursachen, die Wiedergabequalität beeinträchtigen sowie Bauelemente des LCD-Moduls beschädigen bzw. deren Betriebslebensdauer verkürzen.

Deutsch-6

1. Schließen Sie ein Ende des Netzkabels an den MultiSync-LCD-Monitor und das andere Ende an die Netzsteckdose an (Abbildung H.1). Das verwendete Netzkabel, muß geprüft sein und den in Ihrem Land geltenden Sicherheitsbestimmungen entsprechen. (In Europa sollte der Kabeltyp H05VV-F verwendet werden, ausgenommen davon ist Großbritannien)
2. Schalten Sie den Monitor (Abbildung I.1) und den Computer ein.
3. Um die Installierung Ihres MultiSync-LCD-Monitors abzuschließen, benutzen Sie die folgende OSM-Regler:

• AUTO ADJUST CONTRAST

- AUTO ADJUST

Schauen Sie im Abschnitt dieser Bedienungsanleitung nach, wo diese OSM-Regler detailliert beschrieben sind.

HINWEIS: Sehen Sie bitte beim Auftreten von Störungen in dem Kapitel Fehlersuche in diesem Handbuch nach.

Bedienungselemente

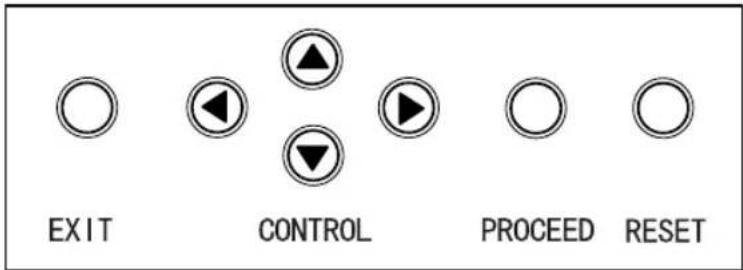

OSM Bedienungselemente

Mit den sich vorne am Gerät befindlichen OSM Bedienungselementen werden die nachfolgend aufgeführten Funktionen ausgeführt:

EXIT CONTROL PROCEED RESET

Um auf OSM Zugriff nehmen zu können, betätigen Sie die Steuerungs- tasten (◀, ▶, ▲) ▼der die PROCEED-Taste.

Um die Lautstärke zu dämpfen, die RESET-Taste drücken.

	Hauptmenü	Untermenü
EXIT	Beendet das OSM-Menü.	Verzweigt zum OSM-Hauptmenü.
CONTROL ▲▼	Verschiebt den hervorgehobenen Bereich nach oben oder unten, um einen Menüpunkt auszuwählen.	Verschiebt den hervorgehobenen Bereich nach oben oder unten, um einen Menüpunkt auszuwählen.
CONTROL ▲▶	Verschiebt den hervorgehobenen Bereich nach links oder rechts, um einen Menüpunkt auszuwählen.	Verschiebt den Balken nach links oder rechts, um die Einstellung zu erhöhen oder zu verringern.
PROCEED	Diese Taste hat keine Funktion.	Aktiviert Auto Adjust-Funktion. In der Betriebsart „Tool and Information“ (Werkzeuge und Information) wird ein zusätzliches Fenster geöffnet.
RESET	Setzt alle Parameter des hervorgehobenen Steuermenüs auf die Werkseinstellung zurück.	Setzt alle Parameter des hervorgehobenen Steuermenüs auf die Werkseinstellung zurück.

HINWEIS: Wenn die RESET-Taste gedrückt wird, dann erscheint ein Warnfenster, das Ihnen die Aufhebung der RESET-Funktion ermöglicht.

Deutsch-8

Helligkeits-/Kontrastregler

Zur Einstellung des Gesamtbildes und des Bildschirmhintergrundes.

Contrast (Kontrast)

Zur Einstellung der Bildhelligkeit in Bezug zum Hintergrund.

Auto Adjust (Automatische Abstimmung)

Korrigiert das dargestellte Bild, wenn die Videoeingänge nicht dem Standard entsprechen.

AUTO

Auto Adjust (Automatische Abstimmung)

Zur automatischen Einstellung von Bildposition, Horizontalformat sowie der Feineinstellungen.

Position

Regelt die horizontale und vertikale Bildposition innerhalb des Darstellungsbereichs auf dem LCD-Bildschirm.

Links/Rechts

Regelt die horizontale Bildposition innerhalb des Darstellungsbereichs auf dem LCD-Bildschirm.

Auf/Ab

Regelt die vertikale Bildposition innerhalb des Darstellungsbereichs auf dem LCD-Bildschirm.

AUTO

Auto Adjust (Automatische Abstimmung)

Stellt automatisch die horizontale und vertikale Bildposition innerhalb des Darstellungsbereichs auf dem LCD-Bildschirm ein.

Bildeinstellung

H. Size (Bildbreite)

Stellt die Bildbreite durch Erhöhen oder Verringern dieser Einstellung ein.

Fine (Feineinstellung)

Verbessert die Bildschärfe, die Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieser Einstellung.

Deutsch-9

AUTO

Auto Adjust (Automatische Abstimmung)

Zur automatischen Einstellung der Bildbreite und/oder der Feineinstellungen.

Tools (Werkzeuge)

Sprache: OSM-Systemsteuerungsmenüs stehen in sieben Sprachen zur Verfügung.

Sicherheitsanweisungen

WARNUNG

SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR VON FEUER ODER ELEKTRISCHEN SCHLÄGEN ZU VERMEIDEN. VERWENDEN SIE NUR DANN EIN VERLÄNGERUNGSKABEL, WENN SICH DER STECKER KOMPLETT IN DIE BUCHSE DES VERLÄNGERUNGSKABELS EINSTECKEN LÄSST. ÖFFNEN SIE KEINESFALLS DAS GEHÄUSE, DA EINZELNE BAUTEILE IM INNEREN UNTER HOCHSPANNUNG STEHEN. ÜBERLASSEN SIE REPARATUREN QUALIFIZIERTEM SERVICE-PERSONAL.

VORSICHT

VORSICHT:

UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERMINDERN, STELLEN SIE SICHER, DASS DAS STROMKABEL AUS DER STECKDOSE GEZOGEN WURDE. UM DIE STROMZUFUHR ZUM GERÄT VOLLSTÄNDIG ZU UNTERBRECHEN, ZIEHEN SIE BITTE DAS STROMKABEL AUS DER STECKDOSE. NEHMEN SIE NICHT DIE ABDECKUNG AB (ODER DEN DECKEL AUF DER RÜCKSEITE). FÜHREN SIE KEINE EIGENSTÄNDIGEN REPARATUREN DURCH. ÜBERLASSEN SIE REPARATUREN QUALIFIZIERTEM SERVICE-PERSONAL.

Dieses Symbol warnt den Benutzer, dass nicht isolierte Spannung innerhalb des Geräts groß genug sein kann, um einen elektrischen Schlag zu verursachen. Deshalb ist es gefährlich, Bauteile im Inneren des Geräts auf irgendeine Weise zu berühren. Dieses Symbol weist den Benutzer darauf hin, dass wichtiges Informationsmaterial bezüglich der Bedienung und Wartung des Geräts beigefügt wurde. Lesen Sie die Informationen bitte sorgfältig durch, um Probleme zu vermeiden.

Vorsicht:

Verwenden Sie beim Betrieb des MultiSync LCD1525M mit einer Wechselstromquelle von 220-240 V in Europa (außer Großbritannien) das mitgelieferte Stromkabel.

In Großbritannien verfügt das BS-zugelassene Stromkabel mit anvulkanisiertem Stecker über eine schwarze Sicherung (fünf A), die für den Betrieb solcher Geräte installiert wurde. Kontaktieren Sie Ihren Lieferanten, falls kein Stromkabel mit dem Gerät mitgeliefert wurde.

Verwenden Sie beim Betrieb des MultiSync LCD1525M mit einer Wechselstromquelle von 220-240 V in Australien das mitgelieferte Stromkabel.

Verwenden Sie in anderen Fällen ein Stromkabel, das der Wechselstromspannung und den Sicherheitsstandards Ihres Landes entspricht und in Ihrem Land zugelassen wurde.

Deutsch-10
