MANUAL DE USUARIO MultiSync LCD1525MBK NEC

que incorpora el sistema operativo Windows

facilita su configuración e instalación permitiendo al monitor enviar sus capacidades (tales como tamaño de la pantalla y resoluciones soportadas) directamente a su ordenador, optimizando automáticamente el rendimiento del monitor. Sistema IPM (Intelligent PowerManager) Este sistema proporciona métodos innovadores para ahorrar energía, que permiten al monitor cambiar a un nivel de consumo de energía más bajo cuando está encendido pero no se está utilizando, ahorrando dos tercios del coste energético de su monitor, reduciendo las emisiones y rebajando el coste de acondicionamiento de aire en el lugar de trabajo. Tecnología de Frecuencia Múltiple Ajusta automáticamente el monitor a la frecuencia de exploración de la tarjeta gráfica, mostrando así la resolución requerida. Capacidad Full Scan (exploración completa) Le permite utilizar la pantalla completa con la mayor parte de las resoluciones, expandiendo significativamente el tamaño de la imagen. 05c_spain 12.09.2000, 13:10 Uhr2Español-3 Español Contenido del Embalaje Su nueva caja de monitor LCD MultiSync debería contener lo siguiente: – NEC MultiSync LCD1525M. – Cable de alimentación de CA. – Cable de señal de video. – Cable de audio. – Cable USB. – Manual del usuario. – CD ROM (incluye el manual del usuario completo en formato PDF). No olvide guardar la caja original y los materiales de embalaje para transportar o enviar este monitor. MultiSync LCD1525M monitor con cable de señal de video Cable de alimentación Cable de audio Cable USB 05c_spain 12.09.2000, 13:10 Uhr3Español-4 Uso recomendado Precauciones de seguridad y mantenimiento Para un rendimiento óptimo, observe lo siguiente a la hora de instalar el monitor y de utilizar el monitor en color MultiSync LCD1525M:

• NO ABRA EL MONITOR. No hay en su interior piezas que puedan ser reparadas por el usuario, y al abrir o quitar las tapas se puede usted ver expuesto a peligrosas descargas eléctricas o a otros riesgos. Todo lo concerniente a servicio debe ser remitido a personal de servicio cualificado.

• La posición óptima del monitor es mirando en dirección opuesta a la luz del sol.

• No coloque objetos en el monitor ni haga uso de él en el exterior.

• Permita una adecuada ventilación alrededor del monitor, de forma que el calor pueda ser adecuadamente disipado. No bloquee las aberturas de ventilación ni coloque el monitor cerca de un radiador o de otras fuentes de calor. No coloque nada encima del monitor.

• No vierta ningún líquido sobre la carcasa ni utilice su monitor donde haya agua cercana.

• No inserte objetos de ningún tipo dentro de las ranuras de la carcasa, ya que pueden entrar en contacto con puntos peligrosos de voltaje, que pueden ser peligrosos o fatales, o pueden causar descargas eléctricas, incendios o fallos del equipo.

• No coloque ningún objeto pesado sobre el cable de alimentación. El daño al cable puede causar descargas o fuego.

• No coloque este producto sobre un carro, soporte o mesa inclinadas o inestables, ya que puede caer el monitor, provocando daños serios al monitor.

• Utilice el monitor en un área limpia y seca.

• Tenga cuidado al transportar el monitor. Guarde el embalaje para el transporte.

• El conector del cable de alimentación es el principal medio utilizado para separar el sistema de la fuente de alimentación. Se debería instalar el monitor cerca de una toma de corriente fácilmente accesible.

• El interior del tubo fluorescente localizado dentro del monitor LCD contiene mercurio. Siga los estatutos o normas vigentes en su municipio cuando vaya a deshacerse de dicho tubo.

• Limpie la superficie del monitor LCD con un trapo que no se deshilache y no sea abrasivo. Evite utilizar ninguna solución limpiadora, limpiacristales ni toallitas.

• Para conseguir un rendimiento óptimo, deje pasar 20 minutos para el precalentamiento.

• Evite visualizar imagenes fijas en el monitor durante largos periodos de tiempo para eliminar efectos de persistencia de imagen. 05c_spain 12.09.2000, 13:10 Uhr4Español-5 Español

• Evite aplicar presión sobre la superficie del monitor LCD. Desenchufe inmediatamente su monitor de la toma de corriente de la pared y póngase en contacto con personal de servicio cualificado cuando se produzca alguna de las siguientes circunstancias.

• Cuando esté dañado el cable de alimentación o el enchufe.

• Si se ha derramado liquidos o han caido objetos en el interior del monitor.

• Si el monitor ha sido expuesto a la lluvia o al agua.

• Si se ha dejado caer el monitor o se ha dañado la carcasa.

• Si el monitor no funciona correctamente siguiendo las instrucciones de operación.

• No doble el cable de la alimentación.

• No utilice el monitor en áreas de alta temperatura, humedad, polvo, sucias o grasosas.

• No cubra los agujeros de ventilación en el monitor.

• Si el monitor se rompe, no entre en contacto con el cristal liquido.

• Ajuste la altura del monitor para que la parte superior de la pantalla quede al nivel de la mirada o ligeramente por debajo. Sus ojos deberían mirar ligeramente hacia abajo al mirar hacia el medio de la pantalla.

• Posicione su monitor nunca más cerca de 40 cm y nunca más lejos de 70 cm de distancia de sus ojos. La distancia óptima de MultiSync LCD1525M es de 53 cm.

• Repose su mirada periódicamente enfocando un objeto al menos a 6 m de distancia.

• Posicione el monitor en un ángulo de 90° con las ventanas y otras fuentes de luz para minimizar el deslumbramiento y las reflexiones. Ajustar el basculamiento del monitor de forma que la luz proveniente del techo no se refleje en la pantalla.

• Si la luz reflejada le dificulta ver la pantalla, utilice un filtro antideslumbramiento.

• Ajuste el control del brillo y del contraste del monitor para mejorar la imagen.

• Utilice el atril para colocar el documento colocándolo cerca de la pantalla.

• Coloque lo que esté mirando la mayor parte del tiempo (sea la pantalla o el material de referencia) directamente delante de usted para minimizar el esfuerzo de girar su cabeza mientras esté escribiendo al ordenador.

• Hágase revisiones regulares de la vista. 05c_spain 12.09.2000, 13:10 Uhr5Español-6 Instalación Para conectar el monitor MultiSync LCD1525M a su sistema, siga las siguientes instrucciones:

1. Apague el ordenador.

2. Para PC: Conecte el cable LCD1525M D-SUB mini de 15 espigas de

señal de video a la tarjeta gráfica del ordenador (Figura A.1) Apriete todos los tornillos. Para MAC: Conecte el adaptador de cable LCD1525M para Macintosh al ordenador (Figura B.1). Adapte el cable D-SUB mini de 15 espigas de señal de video al adaptador de cable para Macintosh (Figura B.1). Apriete todos los tornillos.

3. Quite la cubierta del conector y la cubierta del cable. Conecte el

cable D-SUB mini de 15 espigas de señal de video al conector apropiado de la parte trasera del monitor (Figura C.1). Coloque el cable de señal de video en la abrazadera B.

4. Conecte el cable de audio a “AUDIO INPUT” en la parte trasera del

monitor y el otro extremo al “Audio out” del ordenador. Sujete el cable de audio con la abrazadera C (Figura D.1). Reemplace la cubierta del conector y la del cable.

5. Los auriculares pueden conectarse a la salida “Headphones” en la

parte frontal del bisel del monitor marcada con “ ” (Figura E.1). Mientras los auriculares estén conectados el sonido de los altavoces permanecerá desactivado. Puede adquirir unos auriculares en tiendas de productos electrónicos.

6. Con el cable USB, conecte el conector de tipo B al puerto USB

(“upstream”) en la parte trasera del monitor y el conector de tipo A al puerto USB (“downstream”) del ordenador (Figura F.1). Si usa un cable desde un dispositivo USB, use el del puerto “downstream” en el lateral del monitor (Figura G.1). NOTA: Si se conecta el cable incorrectamente puede que el monitor funcione irregularmente o que se degrade la calidad y los componentes del módulo LCD y/o que se acorte la vida útil de éste.

7. Conecte un extremo del cable de alimentación al monitor LCD de la

serie MultiSync y el otro a la toma de corriente (Figura H.1). El cable de corriente que usted use debe cumplir las normas de seguridad de su país. (Debe ser del tipo H05VV-F, excepto en UK) 05c_spain 12.09.2000, 13:10 Uhr6Español-7 Español

8. Encienda el monitor (Figura I.1) y el ordenador.

9. Para completar la instalación del monitor LCD MultiSync, use los

controles OSM siguientes:

• Auto Ajuste de Contraste

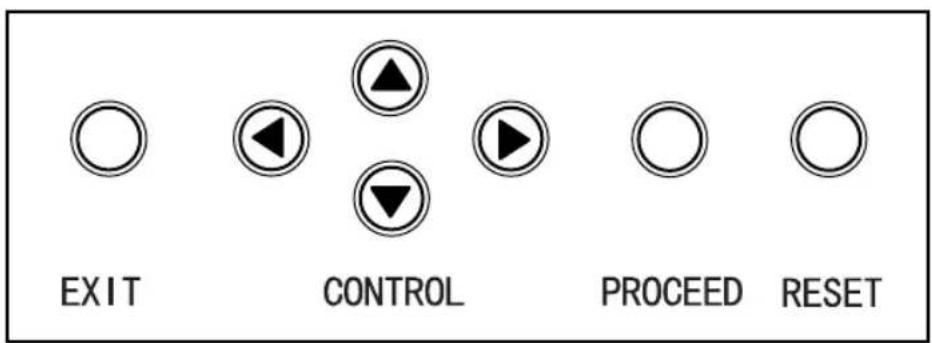

• Auto Ajuste Vea la sección de Controles de este Manual del usuario para obtener una descripción completa de los controles OSM. NOTA: Si usted tiene algún problema, por favor, consulte la sección Detección de Fallos de este manual del usuario. 05c_spain 12.09.2000, 13:10 Uhr7Español-8 Controles Controles OSM Los controles OSM que hay en la parte frontal del monitor facilitan las siguientes funciones: Para acceder a OSM pulse cualquiera de los botones de control ( , , , ) o bien el botón PROCEED. Para silenciar el volumen, pulse el botón RESET. Sub-Menú Sale hacia el menú principal de OSM. Desplaza el área resaltada arriba/abajo para seleccionar uno de los controles. Desplaza la barra a la izquierda/derecha para aumentar o disminuir el ajuste. Activa la función de Auto Ajuste. En el modo Herramientas e Información abre una ventana adicional. Restablece el control resaltado al ajuste de fábrica. EXIT CONTROL / CONTROL / PROCEED RESET Menú Principal Salida de los controles OSM. Desplaza el área resaltada arriba/abajo para seleccionar uno de los controles. Desplaza el área resaltada a la izquierda/ derecha para seleccionar los menús de control. No tiene función. Restablece el menú de control resaltado al ajuste de fábrica. NOTA: Cuando se pulsa RESET aparecerá una ventana de aviso que le permitirá cancelar la función RESET. 05c_spain 12.09.2000, 13:10 Uhr8Español-9 Español Brillo y Contraste Brillo Ajusta la imagen en su conjunto y el brillo del fondo de la pantalla. Contraste Ajusta el brillo de la imagen con relación al fondo. Auto Ajuste Corrige la imagen visualizada para entradas de video no estándar. Auto Ajuste Establece automáticamente la Posición, el tamaño Horizontal y controles Finos. Posición Controla las posiciones horizontal y vertical de la imagen dentro del área de visualización del LCD. Izquierda/Derecha Controla la Posición Horizontal de la Imagen dentro del área de visualización del LCD. Arriba/Abajo Controla la Posición Vertical de la Imagen dentro del área de visualización del LCD. Auto Ajuste Establece automáticamente la posición horizontal y vertical de la imagen dentro del área de visualización del LCD. Ajuste de imagen Tamaño Horizontal Ajusta el tamaño horizontal aumentando o disminuyendo este ajuste. Fino Mejora el enfoque, la claridad y la estabilidad de la imagen incrementando o disminuyendo el ajuste Fino. 05c_spain 12.09.2000, 13:10 Uhr9Español-10 Auto Ajuste Ajusta automáticamente el Tamaño Horizontal o los ajustes Finos. Herramientas Idioma: Dispone de los menús de control OSM en siete idiomas. Instrucciones de seguridad Atención: Si desea conectar el modelo MultiSync LCD1525M a una toma de corriente alterna que suministre entre 220 y 240 voltios en cualquier lugar de Europa, excepto en el Reino Unido, utilice el cable de alimentación que acompaña al monitor. En el caso del Reino Unido, utilice el cable de alimentación homologado en este país que se suministra con el tipo de enchufe correspondiente y un fusible negro (de cinco amperios) instalado. Si el equipo no viene acompañado de dicho cable de alimentación, póngase en contacto con su proveedor. Si desea conectar el modelo MultiSync LCD1525M a una toma de corriente alterna que suministre entre 220 y 240 voltios en Australia, utilice el cable de alimentación que acompaña al monitor. En los demás casos, utilice un cable de alimentación adecuado al voltaje de la toma de corriente alterna que esté homologado y cumpla las normas de seguridad del país correspondiente. ADVERTENCIA ATENCIÓN: CON EL OBJETO DE MINIMIZAR LA POSIBILIDAD DE DESCARGA ELÉCTRICA, ASEGÚRESE DE QUE EL CABLE DE ALIMENTACIÓN NO ESTÉ ENCHUFADO EN LA TOMA DE CORRIENTE. PARA CORTAR POR COMPLETO EL SUMINISTRO A LAUNIDAD, DESCONECTE EL CABLE DE ALIMENTACIÓN DE LA TOMA DE CORRIENTEALTERNA. NO EXTRAIGA LA TAPA (O LA PARTE POSTERIOR). EL INTERIOR NOCONTIENE PIEZAS QUE EL USUARIO PUEDA REPARAR. TODO LO CONCERNIENTEA SERVICIO DEBE SER REMITIDO A PERSONAL DE SERVICIO CUALIFICADO. Este símbolo advierte al usuario de que la cantidad de voltaje que circula por el interior de la unidad puede ser de suficiente magnitud como para provocar una descarga eléctrica. Resulta, por lo tanto, peligroso cualquier tipo de contacto con cualquiera de las partes internas de la unidad. Este símbolo avisa al usuario de la existencia de información importante acerca del funcionamiento y mantenimiento de esta unidad. Una atenta lectura le evitará problemas. CON EL OBJETO DE PREVENIR LA POSIBILIDAD DE INCENDIOS Y DESCARGAS ELÉCTRICAS, NO EXPONGA LA UNIDAD A LAS INCLEMENCIAS DEL TIEMPO (LLUVIA O HUMEDAD). NOUTILICE EL ENCHUFE POLARIZADO DE ESTA UNIDAD EN UN EXTENSOR O CUALQUIEROTRO TIPO DE TOMA DE CORRIENTE, A MENOS QUE LAS PATILLAS LLEGUEN AINTRODUCIRSE POR COMPLETO. NO ABRA LA CARCASA. CONTIENE COMPONENTES DE ALTA TENSIÓN. TODO LO CONCERNIENTE A SERVICIO DEBE SER REMITIDO A PERSONAL DE SERVICIO CUALIFICADO. ATENCIÓN 05c_spain 12.09.2000, 13:11 Uhr10Français-1 Français Introduction au moniteur NEC MultiSync LCD1525M Toutes nos félicitations pour votre acquisition du moniteur « true colour » NEC MultiSync LCD1525M! Compatibilité étendue Du fait que le moniteur MultiSync LCD est intégralement analogique, il n’a besoin d’aucune carte spécifique d’affichage ou d’interface avec conversion analogique/digital, mais autorise une entrée RVB directe. Encombrement réduit Constitue la solution idéale pour les environnements qui nécessitent une image de haute qualité et un encombrement et un poids limité. L’encombrement réduit et le faible poids du moniteur permettent de le déplacer ou de le transporter rapidement d’un point à un autre. Système de contrôle des couleurs Vous permet de régler les couleurs sur l’écran et de définir la précision des couleurs de votre moniteur suivant toute une gamme de standards. Réglages OSM (On-Screen Manager) Vous permettent de régler rapidement et facilement tous les éléments de votre image écran à l’aide de menus simples à utiliser. Caractéristiques ErgoDesign L’ergonomie est poussée pour améliorer l’environnement de travail, protéger la santé de l’utilisateur et induire des économies. Le concept ErgoDesign se traduit par les différents contrôles de l’OSM pour un réglage rapide et facile de l’image, une base inclinable pour une confi- guration de l’angle de vision, une embase réduite et une conformité aux normes MPR2 et les recommandations TCO en ce qui concerne les émissions basse fréquences. 06c_french 12.09.2000, 13:11 Uhr1Français-2 Plug and Play La solution Microsoft
