HS20R - Lampe ANSMANN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe portable rechargeable
Modèle	HS20R
Marque	ANSMANN
Dimensions (H x L x P)	214 x 104 x 81 mm
Poids	755 g
Type de batterie	Lithium-ion (Li-Ion)
Capacité de la batterie	10400 mAh / 38,48 Wh
Alimentation	USB, 5 V / 1,5 A
Temps de charge	Jusqu'à 12 h
Source lumineuse	LED 10 W CREE + 2 x LED 5 W CREE
Flux lumineux maximal	1700 lm (100 %)
Durée d'éclairage (100 %)	7 h (toutes LED)
Durée d'éclairage (8 %)	43 h (toutes LED)
Mode clignotant d'alerte	210 h (toutes LED)
Indice de protection	IP20 (charge en intérieur uniquement)
Température de fonctionnement	-10 à 25 °C
Température de charge	0 à 25 °C
Température de stockage	-10 à 60 °C
Fixation	Support mural avec charge, aimants
Fonctions	Variation d'intensité (8-100 %), mode clignotant, filtre de couleur
Entretien	Chiffon doux, sec ou légèrement humide
Garantie	3 ans
Classe de protection	III

FOIRE AUX QUESTIONS - HS20R ANSMANN

Comment recharger la lampe HS20R ?

Vous pouvez recharger la lampe de deux façons : en la plaçant sur le support mural (les contacts de charge assurent la connexion) ou en branchant le câble USB fourni directement sur le port micro USB de la lampe. La source USB doit fournir au moins 1,5 A (5 V). Le temps de charge complet peut aller jusqu'à 12 heures.

Quelle est l'autonomie de la lampe selon les modes ?

L'autonomie varie selon le mode : à pleine puissance (100 %), toutes les LED fonctionnent pendant 7 heures. En mode faible (8 %), l'autonomie atteint 43 heures. Pour chaque zone (proximité, centrale, longue portée), consultez le tableau détaillé dans la notice. Le mode clignotant d'alerte offre jusqu'à 210 heures.

Comment installer le support mural ?

Marquez les emplacements de perçage via les trous de fixation, percez les trous et insérez les chevilles. Connectez le câble USB au port micro USB du support et enclenchez-le dans la décharge de traction. Vissez le support puis branchez le câble à une source USB (≥1,5 A). Le montage doit se faire dans un espace intérieur sec.

Puis-je remplacer la batterie ou la LED ?

Non, la batterie lithium-ion intégrée et la source lumineuse LED ne sont pas remplaçables par l'utilisateur. En fin de vie, toute la lampe doit être remplacée. Les réparations doivent être effectuées uniquement par le fabricant ou un technicien agréé.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que la batterie est chargée. Branchez-la au chargeur et observez l'affichage LED (3 LED allumées = 100 %). Si elle ne s'allume toujours pas, essayez un autre câble ou source USB. Assurez-vous que le produit n'est pas endommagé. Contactez le revendeur si le problème persiste.

Quels sont les modes d'éclairage disponibles ?

La lampe propose quatre modes : LED éclairage de proximité, LED zone centrale, LED longue portée, et toutes les LED simultanément. Vous sélectionnez la zone via la touche de sélection LED. La touche de mode permet d'allumer/éteindre, de régler l'intensité (variation continue de 8 à 100 %) et d'activer le mode clignotant d'alerte (double clic).

Comment utiliser le mode clignotant d'alerte ?

Lorsque la lampe est allumée, effectuez un double clic rapide sur la touche de mode pour activer le clignotement d'alerte. Pour revenir en éclairage normal, appuyez à nouveau sur la touche. Ce mode est utile pour signaler votre présence.

Comment nettoyer la lampe ?

Avant le nettoyage, éteignez la lampe et débranchez-la. Utilisez un chiffon doux, sec ou légèrement humide (avec éventuellement un peu de liquide vaisselle doux). N'utilisez jamais de produits abrasifs ou solvants. Évitez que l'humidité pénètre dans les ouvertures.

La lampe est-elle résistante à l'eau ?

Non, la lampe a un indice de protection IP20, ce qui signifie qu'elle n'est pas protégée contre l'eau. Elle est conçue pour une utilisation en intérieur sec. Ne l'exposez pas à la pluie, aux éclaboussures ou à une humidité excessive. Le chargement doit se faire uniquement à l'intérieur.

Quelle est la durée de charge et comment voir le niveau de batterie ?

La charge complète dure jusqu'à 12 heures. Pendant la charge, les LED d'état indiquent le niveau : 3 LED allumées = 100 %, clignotement selon le pourcentage. En utilisation, les LED affichent le niveau restant. Quand la batterie est faible, la lampe vacille 3 fois toutes les 15 secondes : il reste environ 2 minutes d'autonomie.

MODE D'EMPLOI HS20R ANSMANN

Étendue de la livraison 3

Utilisation conforme aux prescriptions. 3

Consignes de sécurité 4

Description du produit. 5

Montage. 5

Chargement 6

Utilisation 7

Entretien et maintenance. 8

Caractéristiques techniques. 8

Elimination. 9

Exclusions de responsabilité 9

Garantie 9

Étendue de la livraison

1x projecteur portatif 1x titre de couleur orange 1x support mural 2x vis 1x câble de chargement USB 2x cheville

Déballez tout d'abord toutes les pièces et contrôlez leur intégrité et la présence éventuelle de dommages. Ne mettez pas un produit endommagé en service. Si vous constatez des dommages sur le produit, contactez votre revendeur.

Utilisation conforme aux prescripions

Le produit sert de source de lumière mobile. Il dispose d'une batterie intégrée qui peut être rechargée sur un port micro USB. Le support mural avec fonction de chargement sert de système de rangement sur avec fonction de retrait rapide.

Le produit est uniquement conçu pour une utilisation domestique privée et non pour un usage commercial.

La LED pour éclairage de proximité n'est pas conçue pour l'éclairage accentué.

Si la lampe n'est pas tenue à la main, elle ne doit être installée que sur des supports stables et antidérapants, aussi horizontalement que possible.

Consignes de sécurité

Avant la mise en service du produit, lisez attentivement le manuel d'utilisation complet. Il contient des informations importantes pour la manipulation du produit. Si vous

transmettez le produit à des tiers, veillez à transmettre également le manuel d'utilisation.

• Tenez les enfants éloignés du produit et de l'emballage. Le produit n'est pas un jouet. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec le produit.
• Ce produit n'est pas conçu pour une utilisation par des personnes (y compris enfants) avec des capacités corporelles, sensorielles ou intellectuelles limitées ou avec une absence d'expérience et de connaissances concernant la manipulation de ce produit. Ces personnes doivent être préalablement instruites par une personne de surveillance responsable de leur sécurité ou doivent être surveillées pendant l'utilisation du produit!
• Danger de mort en cas de choc électrique! Pendant le perçage des trous, veiller à ne pas endommager les conduites d'eau, de courant ou de téléphone. Utiliser un détecteur de conduites. Ne regardez pas directement dans le faisceau lumineux. Ne dirigez pas le faisceau directement sur d'autres personnes. Si cela se produit et de manière prolongée, la part de lumière bleue peut causer un risque pour la rétine. Le produit correspond à la classe de protection III et fonctionne ainsi sur une plage de tension non dangereuse.
• Espace minimum avec les objets éclairés et la lampe.
• La source lumineuse de cette lampe n'est pas replacable. À la fin de la durée de vie de la source lumineuse, vous devez remplacer toute la lampe.
• Ne pas ouvrir ou modifier le produit! Les travaux de réparation et le changement du bloc d'accu ne doivent être effectués que par le fabricant ou par un technicien de service chargé de ce travail par le fabricant ou par une personne qualifiée de manière similaire.
• Vous pouvez utiliser la lampe dans des pièces intérieures.
• La source USB à laquelle le produit est raccordé doit pouvoir fournir un courant de sortie d'au moins 1,5 A (1500 mA).
• Lisez également les modes d'emploi de tous les autres appareils auxquels le produit est raccordé.

Veillez toujours à ce que le produit reste sec - ATTENTION :

• Ce produit contient une batterie aux ions de lithium non remplaçable. Ne jetez pas le produit au feu.
• Rechargez toujours le produit dans une vaste zone libre, éloignée de matériaux et de liquides inflammables.
• Le non-respect peut entraîner des incendies et des brûlures.
• Ne jamais tenter d'ouvrir, décharger, de chauffer ou démettre en feu la batterie.
• N'utilisez pas ou ne rechargez pas la batterie si le produit semble endommagé.
• Éliminez toujours les piles/batteries usées conformément aux lois ou exigences locales.

Description du produit (VOIR page 2)

1 Articulation 2 Touche de mode 3 Touche de sélection LED 4 Affichage d'état LED 5 Aimants de maintien 6 Contacts de charge 7 Port micro USB avec capuchon en caoutchouc 8 Trou de fixation 9 Contacts de charge

10 Port micro USB 11 Décharge de traction 12 Cable USB 13 Filtre de couleur 14 Vis 15 Cheville 16 LED pour éclairage de proximité 17 LED pour zone centrale 18 LED pour longue portée

Montage

Attention: Le montage doit uniquement avoir lieu dans des espaces intérieurs secs.

1 Marquez les emplacements pour les trous de perçage par les trous de fixation. 2 Percez les trous. 3 Placez les chevilles.

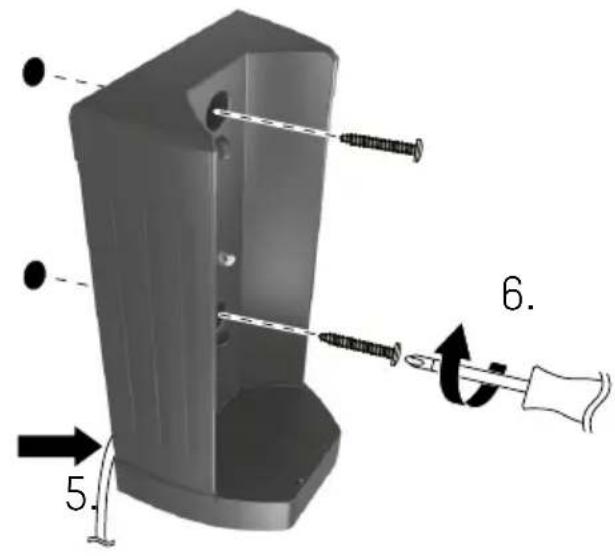

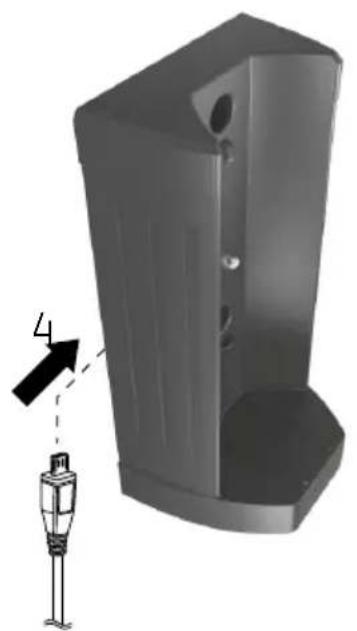

4 Raccordez le câble USB au port micro USB du support mural. 5 Appuyez fermement le câble USB dans la décharge de traction. 6 Vissez le support mural. 7 Raccordez le câble USB à une source de tension USB avec un courant de sortie d'au moins 1,5 A.

Chargement

Option A: Placez le produit dans le support mural.

Option B : Chargez le produit via le

port micro USB intégré.

1 Ouvrez le capuchon en caoutchouc du port micro USB. 2 À l'aide du câble USB joint, raccordez une source de tension USB avec un courant de sortie d'au moins 1.5A. 3 Après le chargement, débranchez le câble USB et fermez le capuchon en caoutchouc.

Électronique de panne de courant

• Débutez le processus de charge pendant que le produit est activé.
• Le produit se coupe dès qu'il est alimenté en courant.
• Si l'alimentation électrique est interrompue, le produit s'active automatiquement avec une intensité d'environ 20%.
• Le produit se coupe à nouveau lorsque l'alimentation électrique est rétablie.

Affichage LED (processus de charge)

Affichage état de la batterie

3 LED (allumées en continu) env. 100 %

3 LED (clignotante) env. 67-99 %

2 LED (clignotante) env. 34-66 %

1 LED (clignotante) env. 0-33 %

Remarque : Si le produit est activé pendant le processus de charge, l'intensité lumineuse est réduite à 15%.

Utilisation

Touchche Fonction
Touchche de mode Appui court de la touche : marche / arrêtMaintenir appuyé à l'état éteint :démarriage en douceur avec variation 8-100%Double cliç : mode clignotement d'alerteMaintenir appuyé à l'état activé : variation
Touchche desélection LED	LED pour éclairage de proximitéLED pour zone centraleLED pour longue portéeToutes les LED en même temps

• Le projecteur peut être rabattu sur max. grâce à l'articulation.
• Le support à aimants permet de fixer le produit sur la plupart des surfaces magnétiques.
• Si nécessaire, vous pouvez appliquer le contrôle de couleur sur le projecteur.

Affichage LED (mode éclairage)

Affichage État de la batterie

3 LED (continue) env. 100-67 %

2 LED (continue) env. 66-34 %

1 LED (continue) env. 33-11 %

1 LED (clignotante) env. 10-0 %

Remarque: Peu avant que la batterie soit vide, le projecteur vacille 3x toutes les 15 secondes. À partir de ce moment, il reste encore une durée d'éclairage d'env. 2 minutes. Il est recommandé de le recharger immédiatement.

Nettoyage

• Avant chaque nettoyage, coupez la tension d'alimentation avec le produit.
• Pour le nettoyage, utilisez seulement un chiffon doux, sec ou légèrement humide (en ajoutant éventuellement un peu de produit à vaisselle doux). N'utilisez en aucun cas de produit abrasif ou solvant pour le nettoyage.

Maintenance

Si le produit n'a pas été utilisé pendant 6 mois, il faut recharger la batterie afin de conserver sa durée de vie.

Agent lumineux. 1x LED 10 W CREE 2x LED 5 W CREE Groupe de risque 2 Alimentation.. USB, 5 V=1, 1500 mA Classe de protection. III Accu. Li-Ion, 3,7 V, 10 400mAh | 38,48Wh Durée de charge....... jusqu'à 12 h Flux lumineux. toutes les LED : 1700 lm (100 %) Grande distance : 950 lm (100 %) Distance moyenne:450lm(100\%) Distance courte : 360 lm (100 %) Durée d'éclairage (100 %)............ toutes les LED : 7 h Grande distance : 7 h 15 min Distance moyenne:10h Distance courte : 10 h Durée d'éclairage (8 %)............ toutes les LED : 43 h Grande distance : 70 h Distance moyenne:119h Distance courte : 119 h

Durée d'éclairage

(mode clignotant d'alerte) : toutes les LED : 210 h

Grande distance : 325 h

Distance moyenne:496h

Distance courte : 496 h

Indices de protection IP20 (chargement uniquement à l'intérieur)

Température d'entreposage............-10 à 60 °C

Température de service -10 à 25 °C

Température de charge : 0 à 25 °C

Poids de la lampe : 755 g

Dimensions (H x L x P)............. lampe 214 x 104 x 81mm

Éliminez la lampe inutilisable conformément aux dispositions légales. Le marquage avec la « poubelle » indique que dans l'UE, les appareils électriques ne doivent pas être éliminés avec les déchets domestiques normaux.

Utilisez les systèmes de retard et de collecte de votre commune ou adressez-vous au revendeur chez qui vous avez acheté le produit.

Transmettez l'appareil à un point de collecte spécial pour appareils usagés en vue de son élimination. Ne jetez pas l'appareil avec les déchets domestiques car il contient des

piles / batteries.

Vous vous acquittez ainsi de vos obligations légales et contribuez à la protection de l'environnement.

CLAUSE de non-responsabilité

Les informations fournies dans ce mode d'emploi peuvent être modifiées sans notification préalable. Nous n'endossons aucune responsabilité pour les dommages ou dommages conséquents directs, indirects, accidentels ou autre causes par la manipulation inappropriée ou par le non-respect des informations fournies dans ce mode d'emploi. En cas d'utilisation incorrecte du produit, nous n'endossons aucune responsabilité et n'accordons aucun droit de garantie. Cela n'affecte pas votre droit légal à la garantie.

Garantie

Nous offrons une garantie de trois ans sur l'appareil. Aucune garantie n'est accordée en cas de dommages sur l'appareil causés par le non-respect du mode d'emploi.

Cela n'affecte pas votre droit légal à la garantie.

Vose trouvez nos conditions de garantie en ligne à l'adresse
