F24 - Porte-vélo Uebler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Porte-vélos d'attelage
Marque	Uebler
Modèle	F24
Capacité	2 vélos
Poids à vide	Environ 12 kg
Charge utile maximale	38 kg (ou 60 kg selon charge à l'essieu)
Poids maximal par vélo	30 kg
Alimentation électrique	13 pôles, 12 V
Homologation	E24*26R03/03*0098*01
Diamètre maximal du tube cadre	Rond 75 mm, ovale 75x45 mm
Matériau du dispositif d'attelage requis	Acier St 52-3 minimum
Vitesse maximale autorisée	130 km/h
Serrure antivol	Oui, avec clés
Système d'éclairage	Feux arrière, clignotants, plaque d'immatriculation
Entretien	Nettoyer et lubrifier régulièrement les visseries et tendeurs
Pièces détachées	Ampoules (réf. E1687), supports, clés
Sécurité	Vérifier toutes les fixations avant chaque trajet

FOIRE AUX QUESTIONS - F24 Uebler

Comment monter le porte-vélos sur l'attelage ?

Ouvrez le levier de blocage, placez le logement sur la boule d'attelage, basculez le porte-vélos vers le bas jusqu'à l'enclenchement audible. Le repère rouge ne doit plus être visible. Verrouillez avec la clé.

Quel est le poids maximum transportable ?

La charge utile maximale est de 38 kg (ou 60 kg si la charge à l'essieu est d'au moins 6,7 kN). Chaque vélo ne doit pas dépasser 30 kg.

Puis-je transporter des vélos électriques ?

Oui, à condition que le poids de chaque vélo ne dépasse pas 30 kg et que la charge utile totale soit respectée. Retirez les batteries amovibles avant le transport.

Comment remplacer une ampoule ?

Éteignez l'allumage, débranchez le connecteur. Dévisser les vis du bloc de feux, retirez le verre diffuseur. Appuyez sur l'ampoule défectueuse, tournez-la de 90° dans le sens inverse des aiguilles d'une montre et sortez-la. Insérez la nouvelle ampoule sans toucher le verre.

Quelle est la vitesse maximale autorisée avec le porte-vélos chargé ?

La vitesse maximale est de 130 km/h. Adaptez votre conduite aux conditions de route et de météo.

Comment fixer correctement les vélos ?

Placez le premier vélo avec le dérailleur vers le véhicule. Utilisez le support avec la pince sur le cadre et serrez la poignée rotative. Fixez les roues avec les languettes de serrage en les passant entre les rayons. Ne pas trop serrer.

Le porte-vélos est-il compatible avec tous les attelages ?

L'attelage doit être en acier St 52-3 minimum et la boule doit être propre et dégraissée. Vérifiez la charge d'appui admissible de votre véhicule (50 kg min. pour 38 kg de charge utile).

Dois-je enlever le porte-vélos avant un lavage automatique ?

Oui, il est impératif de démonter le porte-vélos avant d'utiliser une laverie automatique pour éviter d'endommager le porte-vélos, le véhicule ou la laverie.

Comment entretenir les pièces mobiles ?

Nettoyez régulièrement les vis filetées et les tendeurs rapides avec de l'eau savonneuse et lubrifiez-les légèrement. N'utilisez pas de lubrifiant sur les raccords vissés prémontés.

Que faire en cas de dysfonctionnement de l'éclairage ?

Vérifiez d'abord le connecteur et la prise du véhicule. Si l'ampoule est défectueuse, remplacez-la comme indiqué (réf. E1687). Si le problème persiste, consultez un spécialiste.

MODE D'EMPLOI F24 Uebler

Porte-vélos d'attelage

• Uebler F14, pour 1 vélo
• Uebler F24, pour 2 vélos
• Uebler F34, pour 3 vélos

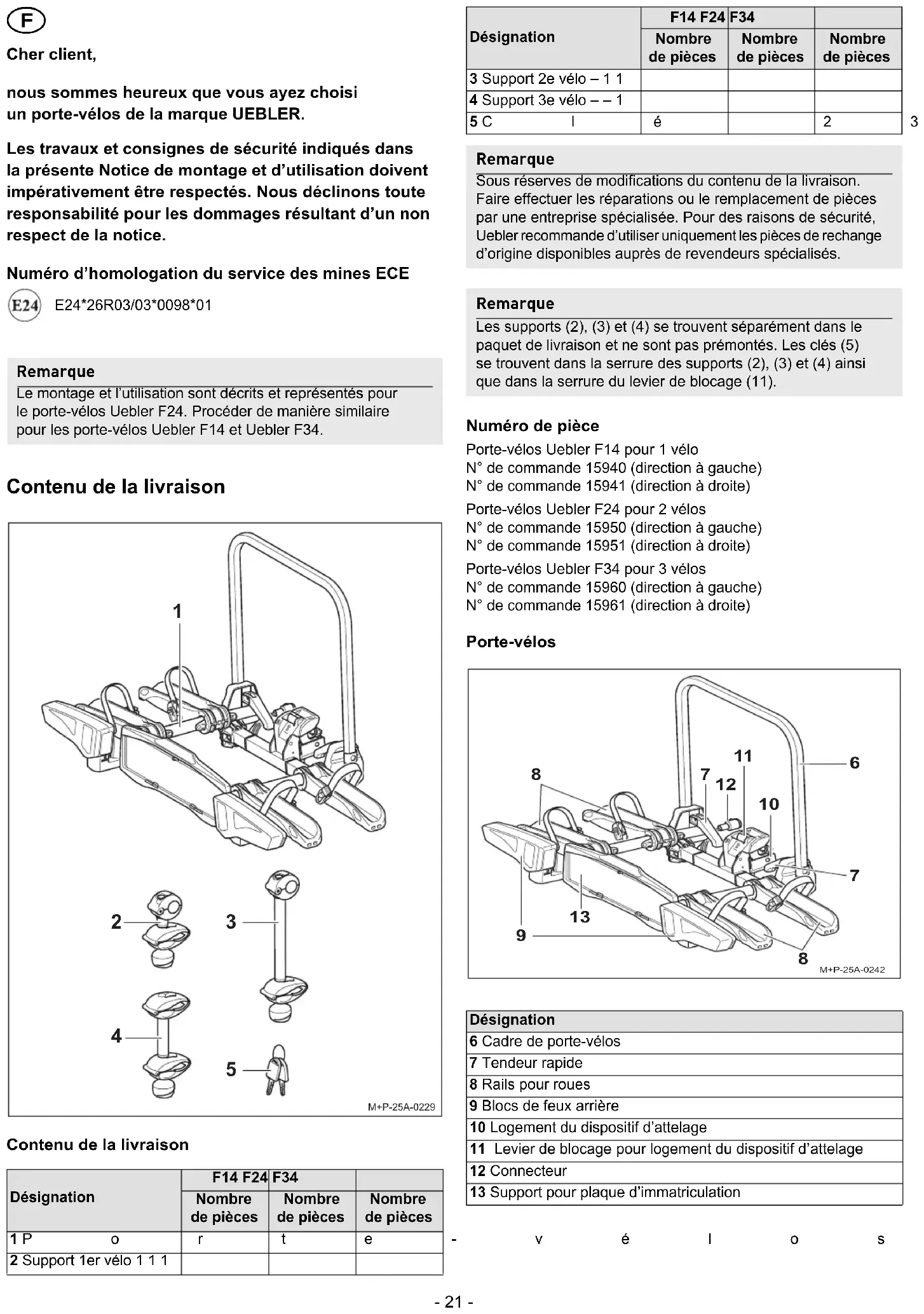

Notice de montage et d'utilisation

nous sommes heureux que vous ayez choisi un porte-vélos de la marque UEBLER.

Les travaux et consignes de sécurité indiqués dans la présente Notice de montage et d'utilisation doivent impérativement être respectés. Nous déclinons toute responsabilité pour les dommages résultant d'un non-respect de la notice.

Numéro d'homologation du service des mines ECE

E24*26R03/03*0098*01

Remarque

Le montage et l'utilisation sont décrits et représentés pour le porte-vélos Uebler F24. Procéder de manière similaire pour les porte-vélos Uebler F14 et Uebler F34.

Contenu de la livraison

1 2 3 4 5 M+P-25A-0229

Contenu de la livraison

Désignation	F14 F24	F34
	Nombre de pièces	Nombre de pièces	Nombre de pièces
1 P o	r	t	e
2 Support 1er vélo 1 1 1

Désignation	F14 F24	F34
	Nombre de pièces	Nombre de pièces	Nombre de pièces
3 Support 2e vélo – 1 1
4 Support 3e vélo – – 1
5 C I	é		2

Remarque

Sous réserves de modifications du contenu de la livraison. Faire effectuer les réparations ou le remplacement de pièces par une entreprise spécialisée. Pour des raisons de sécurité, Uebler recommande d'utiliser uniquement les pièces de rechange d'origine disponibles auprès de revendeurs spécialisés.

Remarque

Les supports (2), (3) et (4) se trouvent séparément dans le paquet de livraison et ne sont pas prémontés. Les clés (5) se trouvent dans la serrure des supports (2), (3) et (4) ainsi que dans la serrure du levier de blocage (11).

Numéro de pièce

Porte-vélos Uebler F14 pour 1 vélo

N° de commande 15940 (direction à gauche)

N° de commande 15941 (direction à droite)

Porte-vélos Uebler F24 pour 2 vélos

N° de commande 15950 (direction à gauche)

N° de commande 15951 (direction à droite)

Porte-vélos Uebler F34 pour 3 vélos

N° de commande 15960 (direction à gauche)

N° de commande 15961 (direction à droite)

Porte-vélos

8 7 12 11 10 6 7 9 13 8 M+P-25A-0242

Désignation

6 Cadre de porte-vélos

7 Tendeur rapide

8 Rails pour roues

9 Blocs de feux arrière

10 Logement du dispositif d'attelage

11 Levier de blocage pour logement du dispositif d'attelage

12 Connecteur

13 Support pour plaque d'immatriculation

Données techniques

Poids à vide
Uebler F14, pour 1 vélo max.	env. 9,9 kg
Uebler F24, pour 2 vélos max.	env. 12 kg
Uebler F34, pour 3 vélos max.	env. 14,5 kg

Charge utile maximale
Uebler F14, à partir d'une chargeà l'essieu de ^1 5,3 kN- pour une charge d'appui de 50 kg min.	30 kg
Uebler F24, à partir d'une chargeà l'essieu de ^1 5,3 kN- pour une charge d'appui de 50 kg min. 38 kg
Uebler F24, à partir d'une chargeà l'essieu de ^1 6,7 kN- pour une charge d'appui de 50 kg min.- pour une charge d'appui de 75 kg min.	38 kg60 kg
Uebler F34, à partir d'une chargeà l'essieu de ^1 5,3 kN	-- ^2
Uebler F34, à partir d'une chargeà l'essieu de ^1 6,7 kN- pour une charge d'appui de 50 kg min.- pour une charge d'appui de 75 kg min.	35,5 kg54 kg

1. voir la plaque signalétique sur le dispositif d'attelage
2. non autorisé

Alimentation électrique
Uebler F14, pour 1 vélo max.	13 pôles, 12 V
Uebler F24, pour 2 vélos max.	13 pôles, 12 V
Uebler F34, pour 3 vélos max.	13 pôles, 12 V

Diamètre maximal du tube du cadre de vélo
Tube rond 75 mm
Tube ovale 75x45 mm

Prudence

Le dispositif d'attelage doit être adapté au montage d'un porte-vélos :

- Matériau du dispositif d'attelage au moins en acier St 52-3 (voir la plaque signalétique du dispositif d'attelage)

En cas de non-respect de ces consignes, le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes ou de provoquer un accident.

La boule d'attelage doit être nettoyée et exempte de graisse avant le montage.

Prudence

Si les modifications des dimensions du véhicule (largeur, hauteur, profondeur) utilisé avec le porte-vélos ne sont pas prises en compte, les passagers du véhicule et d'autres personnes risquent d'être blessées et/ou des dommages matériels peuvent se produire.

Lors de la conduite dans des entrées ou des passages, tenir compte des dimensions modifiées du véhicule.

Prudence en marche arrière.

Prudence

Avant chaque trajet, vérifier le parfait fonctionnement du système d'éclairage; tout non-fonctionnement pourrait entraîner des accidents.

Montage du porte-vélos sur le véhicule

18 1 10 11 19 M+P-25A-0230

1. Ouvrir le couvercle du sac (18).
2. Pousser le levier de blocage (11) pour que le logement (10) s'ouvre.
3. Tenir le porte-vélos (1) à la verticale et placer le logement (10) sur la boule du dispositif d'attelage (19).
4. Basculer le porte-vélos (1) vers le bas jusqu'à enclenchement audible du levier de blocage (11). Le repère rouge du levier de blocage (11) ne doit plus être visible.
5. Contrôler si le porte-vélos (1) est parallèle au pare-chocs et à peu près parallèle au sol. Contrôler, en le secouant, que le porte-vélos (1) est bien fixé. Si besoin est, retirer le porte-vélos (1) et le remonter.
6. Retirer le sac (18) du porte-vélos (1).

1 12 5 M+P-25A-0231

1. Verrouiller le porte-vélos (1) avec la clé (5) et retirer la clé (5).
2. Brancher le connecteur (12) sur le véhicule et le verrouiller dans le sens des aiguilles d'une montre.

6 II 7 7 I III M+P-25A-0232

1. Ouvrir le tendeur rapide (7) (flèche I), placer le cadre de portevélos (6) à la verticale (flèche II) et fermer le tendeur rapide (7) (flèche III).

9 8 9 8 M+P-25A-0233

Prudence

Ne pas ouvrir les rails pour roues (8) avec les blocs de feux arrière (9), car cela pourrait les endommager.

1. Ouvrir les rails pour roues (8) dans le sens de la flèche.
2. Vérifier le fonctionnement des blocs de feux arrière (9).

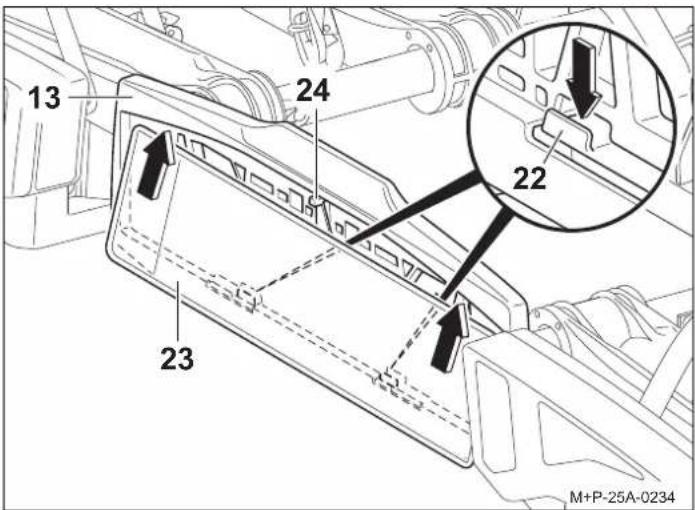

13 24 22 23 M+P-25A-0234

1. Pousser la plaque d'immatriculation (23) en diagonale vers le bas derrière le support pour plaque d'immatriculation (13). Pousser le support (22) vers le bas et pousser la plaque (23) derrière le support. Relâcher le support (22) et bloquer ainsi la plaque d'immatriculation (23).
2. Vérifier que la plaque d'immatriculation (23) est bien fixée.

Remarque

Pour insérer des plaques d'immatriculation plus hautes, pousser la butée (24) vers l'arrière et faire glisser la plaque complètement dans le support (13).

Remarque

La plaque d'immatriculation sur le porte-vélos doit être identique à la plaque d'immatriculation du véhicule et être bien lisible.

Démontage du porte-vélos sur le véhicule

8 I III 6 7 1 II 9 8 M+P-25A-0235

Prudence

Ne pas fermer les rails pour roues (8) avec les blocs de feux arrière (9), car cela pourrait les endommager.

1. Fermer les rails pour roues (8) dans le sens de la flèche (flèche I, puis flèche II).
2. Ouvrir le tendeur rapide (7), rabattre le cadre du porte-vélos (6) dans le sens de la flèche (flèche III) et fermer le tendeur rapide (7).

Remarque

Les tendeurs rapides (7) et le cadre du porte-vélos (6) doivent être nettoyés avec de l'eau savonneuse régulièrement ou dès qu'ils sont encrassés/grippés.

5 11 10 19 12 20 5 11 8 IV 18 1 M+P-25A-0241

1. Tourner le connecteur (12) hors de la prise de courant (20) et le placer dans le support de connecteur ² du rail pour roues (8).
2. Ouvrir le porte-vélos (1) avec la clé (5).
3. Placer le sac (18) sur le porte-vélos (1).
4. Pousser le levier de blocage (11) et faire pivoter le porte-vélos (1) vers le haut jusqu'à l'horizontale (flèche IV).
5. Tirer le porte-vélos (1) vers l'arrière pour le retirer de la boule du dispositif d'attelage (19).
6. Poser le porte-vélos (1) avec le logement (10) sur le sol et fermer ainsi le logement (10).
7. Fermer le couvercle du sac (18).

Prudence

Le porte-vélos d'attelage doit être utilisé uniquement pour le transport de vélos.

Seuls des vélos d'un poids max. de 30 kg chacun peuvent être transportés sur le porte-vélos.

Ce faisant, la charge utile maximale autorisée du porte-vélos, la charge d'appui du dispositif d'attelage ainsi que le poids total autorisé du véhicule et la charge maximale autorisée par essieu du véhicule (voir le manuel d'utilisation du véhicule) ne doivent en aucun cas être dépassés.

En cas de non-respect de ces consignes, le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes et/ou de provoquer un accident.

Prudence

Avant le montage, retirer des vélos les sièges pour enfants et toutes les pièces non attachées, comme par ex. les bouteilles, poches de selle, batteries de vélos électriques, etc. et les ranger. Fixer les vélos aussi uniformément que possible et avec un centre de gravité aussi bas que possible sur le porte-vélos. Ils doivent être bloqués avec un support chacun au cadre du vélo ainsi qu'avec des courroies sur les roues avant et arrière, pour éviter qu'ils ne tombent.

En cas de non-respect de ces consignes, les vélos pourraient se détacher du véhicule pendant le trajet et provoquer un accident avec d'autres usagers de la route, et donc des blessures et des dommages matériels.

Prudence

Le glissement/basculement des vélos représente un risque de blessures. Bloquer les vélos pour qu'ils ne puissent pas glisser/basculer.

Effectuer le montage et le démontage des vélos avec une deuxième personne.

Prudence

Selon le type de véhicule, le porte-vélos avec vélos peut être positionné trop près du système d'échappement du véhicule. Le tuyau chaud d'échappement et/ou les gaz chauds d'échappement peuvent endommager le porte-vélos et/ou les vélos. Dans ce cas, le porte-vélos n'est pas adapté à l'utilisation. Pour le transport de vélos équipés de pièces en carbone, adressez-vous au fabricant/commerçant pour savoir si ces vélos sont adaptés au transport sur le porte-vélos.

Disposition des vélos

Tenir compte de la disposition des vélos dans le sens de la marche (cf. flèche) comme sur le schéma.

Remarque

Monter les vélos lourds près du véhicule et les vélos légers (p. ex. vélos d'enfants) vers l'arrière du porte-vélos. Monter le premier vélo avec le dérailleur vers le véhicule.

Montage du premier vélo

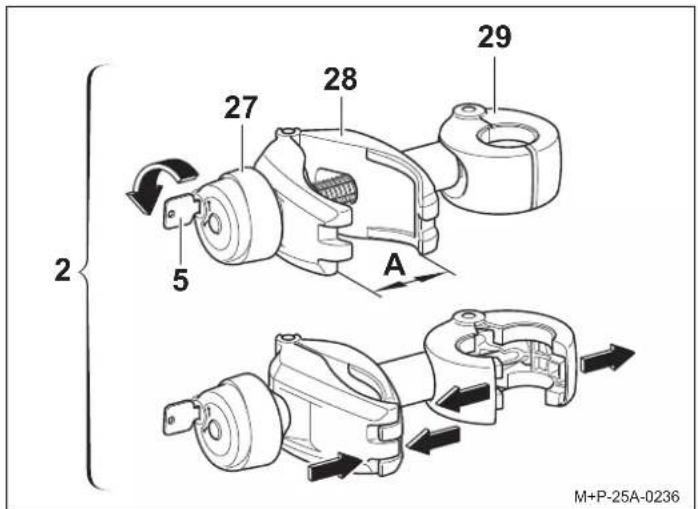

2 5 27 28 29 A M+P-25A-0236

1. Sortir le support (2) de l'emballage et le préparer pour le montage du vélo.
2. Déverrouiller la poignée rotative (27) avec la clé (5).
3. Ouvrir la pince (28) avec la poignée rotative (27) jusqu'à ce que la pince (28) soit ouverte (A).
4. Serrer et maintenir la pince (28). La pince (29) s'ouvre.

2827229 5 2 8 31 26 30 I II M+P-25A-0243

1. Positionner la pince ouverte (29) autour du cadre de porte-vélos et la fermer en relâchant la pince (28) autour du cadre de porte-vélos.
2. Appuyer sur le tendeur (31) (flèche II) et sortir la languette de serrage (26).

Prudence

Fixer le support (2) uniquement au cadre du vélo, les autres composants du vélo pourraient sinon être endommagés. Aucune pièce, p. ex. câbles de dérailleur ou de freins, ne doit être prise dans la pince. Les supports défectueux doivent être immédiatement remplacés.

2827229 5 2 31 26 30 M+P-25A-0237

1. Placer le vélo sur les rails pour roues et positionner la pince (28) du support (2) sur le cadre du vélo. Bloquer le vélo pour l'empêcher de basculer.
2. Visser la pince (28) au cadre du vélo avec la poignée rotative (27).
3. Verrouiller le support (2) avec la clé (5) et retirer la clé (5).
4. Faire passer la languette de serrage (26) au milieu de deux rayons, puis dans la boucle (30) et la tirer pour la fixer.

Prudence

Ne pas trop serrer les languettes de serrage (26), cela risquerait d'endommager les pneus ou les jantes.

1. À l'aide des tendeurs (31), tendre les languettes de serrage (26) (flèche I).

Remarque

Les vis filetées du support doivent être nettoyées et lubrifiées périodiquement afin d'éviter que les poignées rotatives ne se grippent.

Montage du deuxième vélo

Le montage du deuxième vélo s'effectue de manière similaire au montage du premier vélo. Veiller à la disposition inversée des deux vélos.

Prudence

Fixer le support (3) uniquement au cadre du vélo, les autres composants du vélo pourraient sinon être endommagés. Aucune pièce, p. ex. câbles de dérailleur ou de freins, ne doit être prise dans la pince. Les supports défectueux doivent être immédiatement remplacés.

Le deuxième vélo doit être fixé avec le long support (3).

Montage du troisième vélo

Le montage du troisième vélo s'effectue de manière similaire au montage du premier vélo. Veiller à la disposition inversée des vélos.

Prudence

Fixer le support (4) uniquement au cadre du vélo, les autres composants du vélo pourraient sinon être endommagés. Aucune pièce, p. ex. câbles de dérailleur ou de freins, ne doit être prise dans la pince. Les supports défectueux doivent être immédiatement remplacés.

Le troisième vélo se fixe au deuxième vélo avec le support supplémentaire (4).

Démontage des vélos

Le desserrage des supports (4), (3) et (2) et le démontage des vélos s'effectuent dans l'ordre inverse.

Prudence

Après chaque montage, avant chaque trajet et également pendant un long voyage, contrôler que tous les raccords vissés et toutes les fixations du porte-vélos et des vélos sont bien fixés et les resserrer si nécessaire.

En cas de non-respect de ces consignes, le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes et/ou de provoquer un accident.

Ce contrôle doit être répété à intervalles réguliers, en fonction des caractéristiques de la route.

Prudence

Avant chaque trajet, vérifier le parfait fonctionnement du système d'éclairage; tout non-fonctionnement pourrait entraîner des accidents.

Remarque

La plaque d'immatriculation et le système d'éclairage du porte-vélos ne doivent pas être recouverts.

Si le porte-vélos n'est pas complètement chargé, veiller à :

• retirer les supports non utilisés du cadre du porte-vélos et les ranger dans le coffre • retirer et ranger toutes les clés - fermer les languettes de serrage de tous les rails pour roues.

Prudence

Pour le remplacement d'ampoule, l'allumage du véhicule doit être éteint et le connecteur du système d'éclairage doit être retiré de la prise de courant de l'installation électrique de l'attelage. En cas de non-respect de cette consigne, un court-circuit ou des dommages matériels pourraient se produire. En cas d'incertitudes, faire changer l'ampoule par une entreprise spécialisée.

Remarque

Le remplacement de l'ampoule est décrit et représenté sur le bloc de feux arrière gauche du porte-vélos. Procéder de la même manière pour le bloc de feux arrière droit.

Remarque

Lors de la commande d'une nouvelle ampoule, spécifier l'ampoule concernée (14, 15, 16, 17).

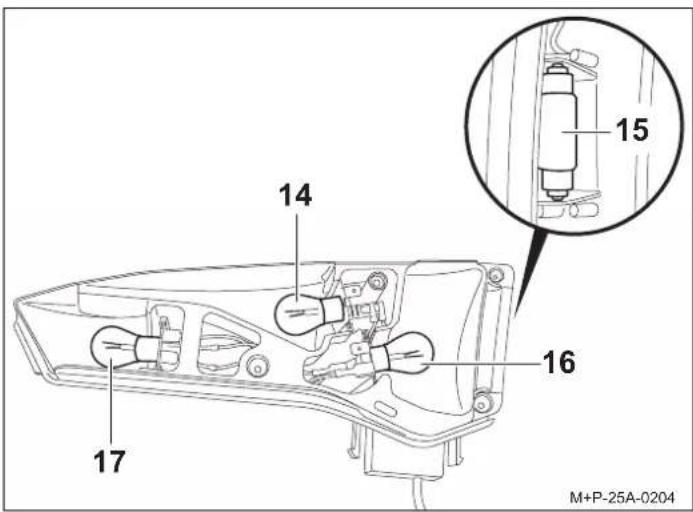

14 15 16 17 M+P-25A-0204

Désignation	N° de pièce de rechange
14 Clignotant ^1 BL PY21W 12 V jaune	E1687
15 Éclairage de la plaque d'immatriculation ^1 BL C5W 12 V (longueur 35 mm) blanc	E1687
16 Feu antibrouillard arrière ^1 sur bloc de feux arrière gaucheBL PR21W 12 V rougeFeu de recul ^1 sur bloc de feux arrière droitBL P21W 12 V blanc	E1687E1687
17 Frein/feu arrière ^1 BL P21/5W 12 V blanc	E1687

1. L'ampoule est disponible dans le commerce.

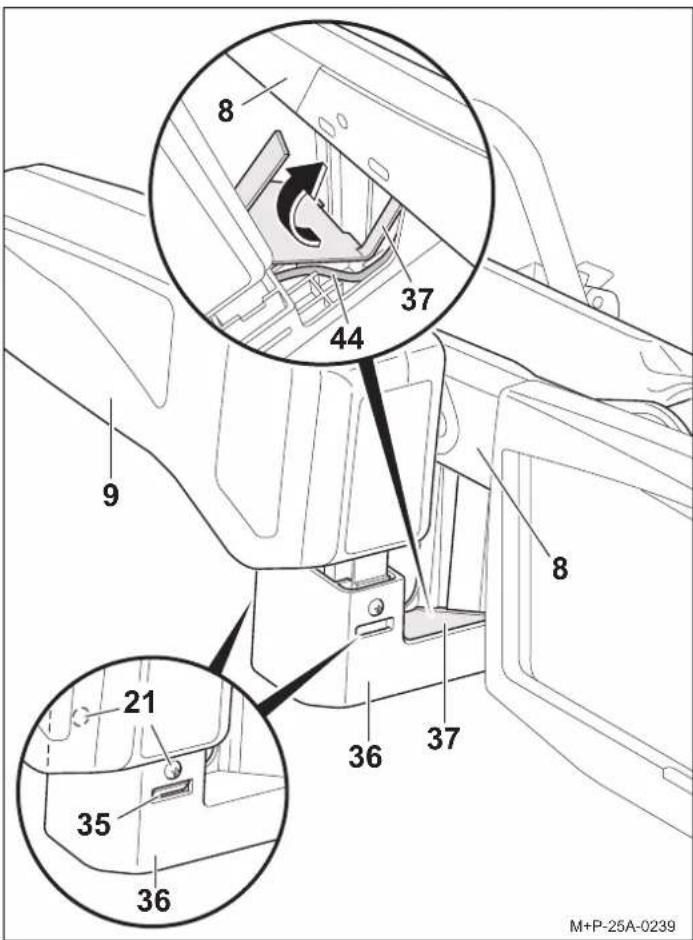

8 37 44 9 21 35 36 36 37 8 M+P-25A-0239

1. Dévisser les vis (21). Pousser les verrouillages (35) et soulever

Soulever avec précaution le bloc de feux arrière (9) vers le haut.

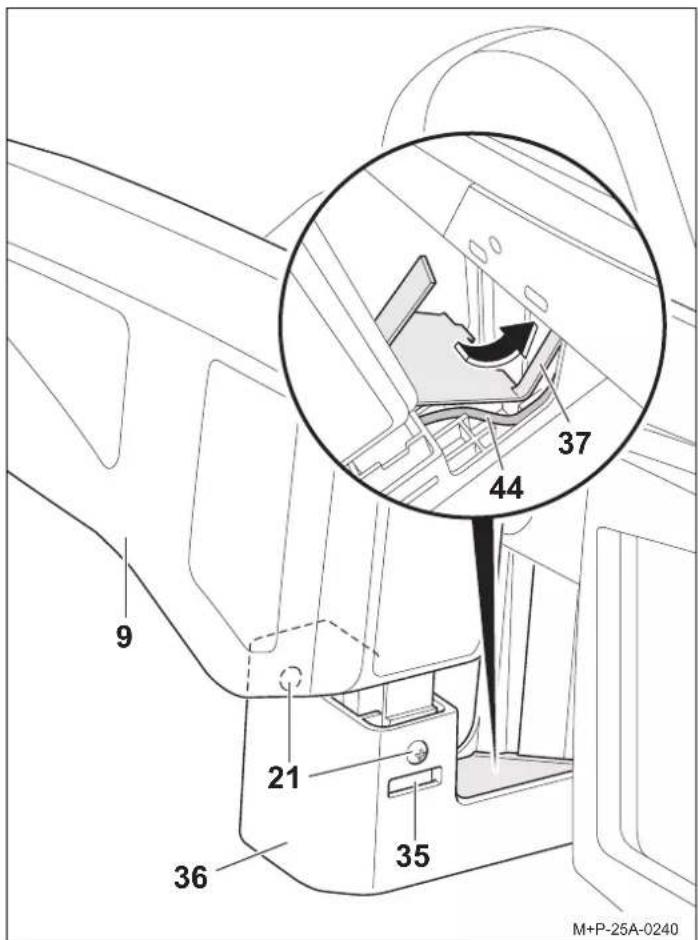

1. Soulever avec précaution le couvercle (37) avec le câble (44) du bloc de feux arrière (9) et le faire sortir dans le sens de la flèche.
2. Sortir complètement le bloc de feux arrière (9) du support (36).

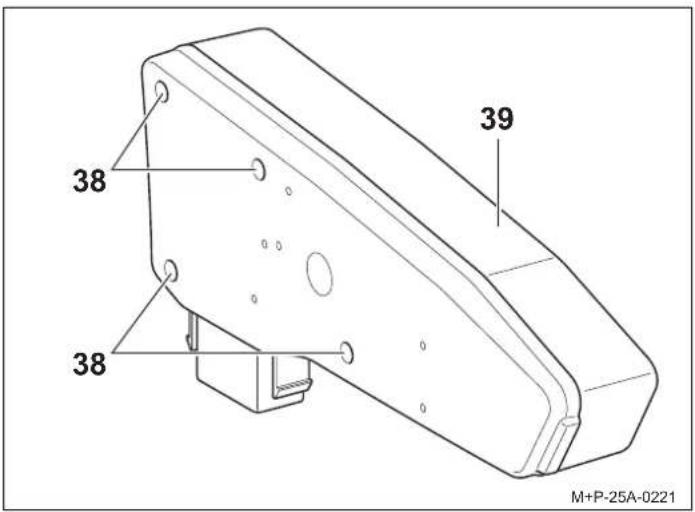

38 38 39 M+P-25A-0221

1. Dévisser les vis (38) et retirer le verre diffuseur (39).

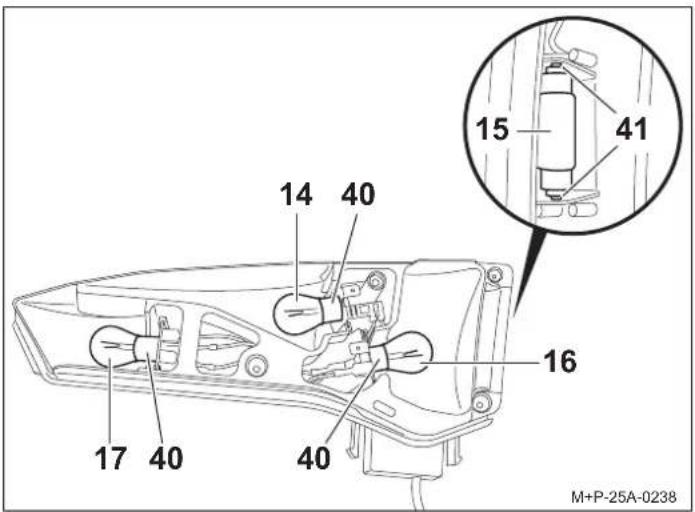

15 41 14 40 16 17 40 40 M+P-25A-0238

1. Appuyer légèrement sur l'ampoule défectueuse (14, 16, 17) pour la rentrer dans la douille (40), puis la tourner de 90° dans le sens inverse des aiguilles d'une montre et la sortir.
2. Retirer l'ampoule (15) de la douille (41).

Remarque

Saisir les nouvelles ampoules uniquement avec un chiffon propre pour les insérer dans la douille (40, 41).

1. Appuyer légèrement sur la nouvelle ampoule (14) pour la rentrer dans la douille (40), puis la tourner de 90° dans le sens des aiguilles d'une montre. Ampoules nécessaires, voir page 27.
2. Fixer de nouveau le verre diffuseur (39) à l'aide des vis (38).

9 21 36 35 37 44 M+P-25A-0240

1. Insérer le bloc de feux arrière (9) dans le support (36) sans l'enclencher.
2. Poser le câble (44) dans le guide-câbles du support (36).
3. Faire passer la languette du couvercle (37) dans le rail pour roues et insérer complètement le couvercle (37) dans le support (36).
4. Insérer complètement le bloc de feux arrière (9) dans le support (36) jusqu'à enclenchement audible des verrouillages (35). Fixer à l'aide des vis (21).

Consignes de sécurité d'ordre général

Il revient au conducteur du véhicule de veiller à ce que ses capacités de voir et d'entendre ne soient pas affectées par le chargement et l'état du véhicule. Il doit veiller à ce que le véhicule et le chargement soient conformes aux directives et que le chargement n'entrave pas la sécurité de circulation du véhicule. L'éclairage et les systèmes d'éclairage prescrits doivent être présents et en état de fonctionner, même pendant la journée.

La présente Notice de montage et d'utilisation contient l'homologation du porte-vélos d'attelage et doit toujours se trouver dans le véhicule.

Se conformer aux dispositions légales correspondantes concernant l'utilisation de porte-vélos dans le pays d'utilisation.

Prudence

Les travaux et consignes de sécurité indiqués dans la présente Notice de montage et d'utilisation doivent impérativement être respectés.

Le porte-vélos d'attelage doit être utilisé uniquement pour le transport de vélos. Le porte-vélos ne convient pas à une utilisation tous terrains.

Après chaque montage, avant chaque trajet et également pendant un long voyage, contrôler que tous les raccords vissés et toutes les fixations du porte-vélos et des vélos sont bien fixés et les resserrer si nécessaire. Ce contrôle doit être répété à intervalles réguliers, en fonction des caractéristiques de la route.

Pendant le trajet, le conducteur doit vérifier, en regardant dans le rétroviseur, que le porte-vélos et les vélos ne se décalent/déplacent pas.

En cas de modifications, ralentir, poursuivre la route jusqu'au prochain point d'arrêt possible et resserrer les raccords vissés et fixations du porte-vélos et/ou des vélos.

En cas de non-respect de ces consignes, le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes et/ou de provoquer un accident.

Prudence

Les pièces mobiles telles que les vis filetées du support et des tendeurs rapides doivent être nettoyées et lubrifiées régulièrement afin d'éviter que les poignées rotatives ne se grippent.

Ne pas utiliser de lubrifiants sur les raccords vissés prémontés. Les raccords vissés pourraient se défaire d'eux-mêmes et le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes et/ou de provoquer un accident.

Prudence

Si le chargement (les vélos) dépasse de plus de 40 cm du bord extérieur de la plage éclairante des feux de délimitation du porte-vélos, il faut le rendre visible, latéralement à 40 cm maximum de son bord et à 150 cm maximum au-dessus de la voie, vers l'avant par une lampe à lumière blanche, vers l'arrière par une lampe à lumière rouge.

Lors du transport de vélos, rendre reconnaissables les vélos dépassant latéralement.

Lors des trajets de nuit, recouvrir les réflecteurs arrière des vélos afin d’éviter de produire une image fausse de l’éclairage arrière du véhicule et de gêner ou d’induire en erreur les autres usagers de la route.

Le non-respect de ces consignes pourrait provoquer un accident.

Prudence

Avant le début du trajet, contrôler le fonctionnement du système d'éclairage. Au cas où le feu antibrouillard arrière du porte-vélos est allumé, le feu antibrouillard arrière du véhicule doit être éteint, c'est-à-dire que les deux feux antibrouillard arrière ne doivent pas être allumés en même temps.

Pour les modèles de véhicules dont l'homologation fut délivrée pour la première fois après le 01.10.1998, le porte-vélos ou le chargement (les vélos) ne doivent pas recouvrir le troisième feu stop du véhicule. Le troisième feu stop du véhicule doit être visible : à droite et à gauche par rapport à l'axe longitudinal du véhicule, à un angle horizontal de 10°, vers le haut (par rapport au bord des lampes) à un angle vertical de 10° et vers le bas (par rapport au bord inférieur des lampes) à un angle vertical de 5°.

Si ces valeurs ne sont pas respectées, un troisième feu stop « de rechange » doit être monté.

Le non-respect de ces consignes pourrait provoquer un accident.

Prudence

Le montage du porte-vélos et des vélos entraîne des modifications du comportement du véhicule pendant la conduite et le freinage, ainsi que de sa sensibilité au vent latéral. La vitesse maximale de 130 km/h ne doit pas être dépassée.

Ne pas recouvrir les vélos par des bâches, des revêtements de protection, etc. Cela modifie fortement la surface de prise au vent et le comportement du véhicule sur la route.

Pousser autant que possible les charges lourdes vers l'avant du coffre afin d'éviter que trop de poids ne repose sur l'arrière. Toujours adapter la conduite aux caractéristiques de la route, de la circulation et des conditions météo et conduire avec une prudence particulière si le porte-vélos est chargé.

En cas de non-respect de ces consignes, le porte-vélos et les vélos montés risqueraient de se détacher et de blesser ainsi les passagers du véhicule et d'autres personnes et/ou de provoquer un accident.

Prudence

Si le véhicule est équipé d'un hayon électrique, veiller à conserver l'espace nécessaire lorsque le porte-vélos est monté. Si possible, le hayon électrique doit être désactivé et commandé manuellement.

Avant l'utilisation de laverie automatique, démonter le porte-vélos. Le porte-vélos, le véhicule et/ou la laverie automatique pourraient sinon être endommagés.

Conseils relatifs à l'élimination

Éliminer les composants, les accessoires et les emballages afin de permettre un recyclage écologique. Ne pas jeter le jeu de lampes dans les déchets ménagers ou résiduels.

Selon la directive européenne 2012/19/UE et la loi sur les appareils électriques et électroniques (ElektroG), les appareils électriques qui ne sont plus utilisables doivent être collectés séparément et recyclés de manière écologique.

Séparer le jeu de lampes du support et éliminer les composants qui ne sont plus utilisables dans un centre de collecte approprié.

Se renseigner auprès d'un revendeur spécialisé.
