MANUAL DE USUARIO F24 Uebler

Portabicicletas para dispositivo de remolque Página 31

Suporte de bicicletas para dispositivo de reboque Página 61

Estimado cliente: Nos alegramos de que se haya decidido por la compra de un portabicicletas de UEBLER. Se deben observar estrictamente los trabajos e indicaciones de seguridad expuestos las instrucciones de montaje y uso. No nos hacemos responsables de ningún daño que se produzca debido a la no observación de lo expuesto en las instrucciones. Número de homologación ECE E24*26R03/03*0098*01 Volumen de entrega Volumen de entrega Número de pieza Portabicicletas Uebler F14 para 1 bicicletaN° ref. 15940 (para automóviles con volante a la izquierda)N° ref. 15941 (para automóviles con volante a la derecha)Portabicicletas Uebler F24 para 2 bicicletasN° ref. 15950 (para automóviles con volante a la izquierda)N° ref. 15951 (para automóviles con volante a la derecha)Portabicicletas Uebler F34 para 3 bicicletasN° ref. 15960 (para automóviles con volante a la izquierda)N° ref. 15961 (para automóviles con volante a la derecha) Portabicicletas Nota Aquí se describe y representa el montaje y uso del portabicicletas Uebler F24. Para los portabicicletas Uebler F14 y F34 se ha de proceder de forma análoga.DenominaciónF14 F24 F34Unidades Unidades Unidades1 Portabicicletas 1 1 12 Soporte para 1ª bicicleta 1 1 13 Soporte para 2ª bicicleta – 1 1

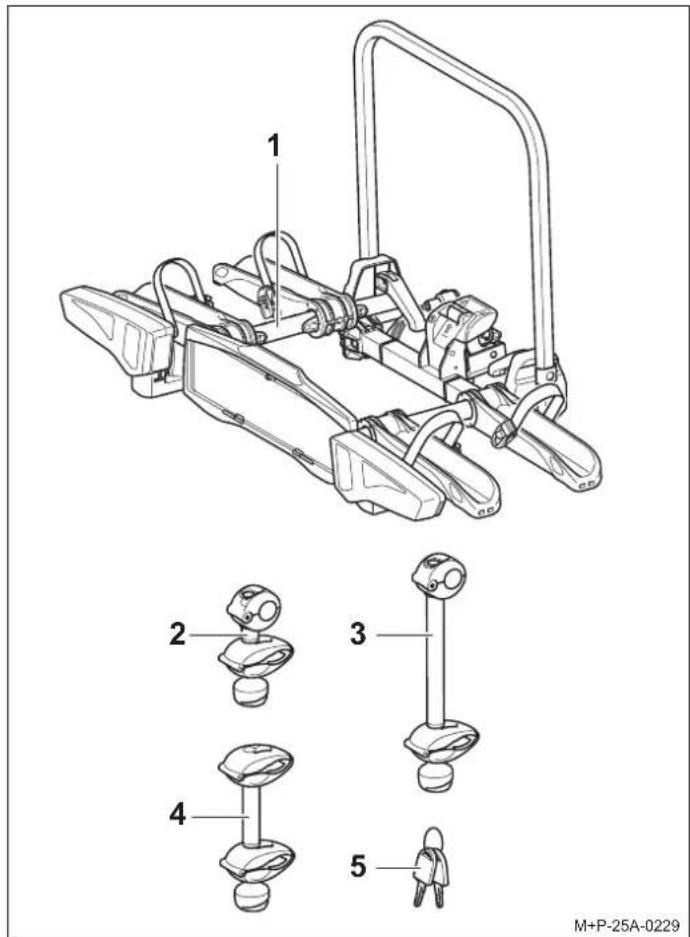

M+P-25A-0229 4 Soporte para 3ª bicicleta – – 15 Llave 2 3 4 Nota Queda reservado el derecho a modificaciones en el volumen de entrega.Las reparaciones y el cambio de piezas se deben encargar a un taller especializado. Por motivos de seguridad, Uebler recomienda utilizar únicamente piezas de repuesto originales adquiridas en su distribuidor. Nota Los soportes (2), (3) y (4) se entregan separadamente dentro del paquete de entrega y no están premontados. Las llaves (5) están insertas en la cerradura de los soportes correspondientes (2), (3) y (4) así como en la cerradura de la palanca de seguridad (11).Denominación6 Marco soporte7 Cierre rápido8 Raíles para las ruedas9 Grupo óptico trasero10 Alojamiento para enganche para remolque11 Palanca de seguridad para alojamiento del enganche para remolque12 Conector13 Soporte de la matrículaDenominaciónF14 F24 F34Unidades Unidades Unidades

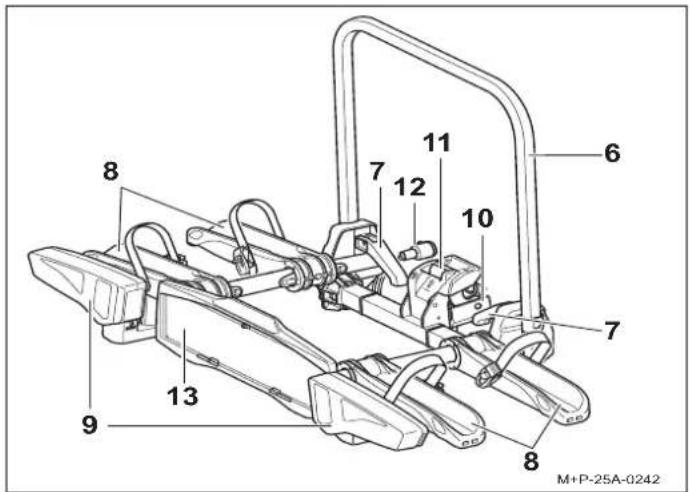

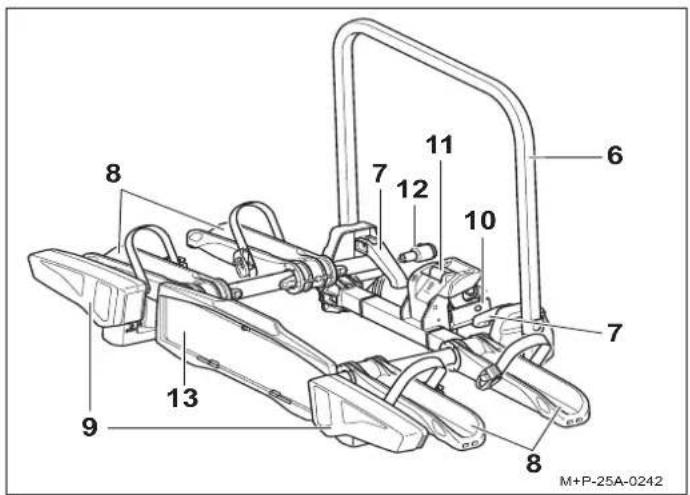

M+P-25A-0242- 32 - Datos técnicos Montar/desmontar el portabicicletas en el vehículo Montar el portabicicletas en el vehículo

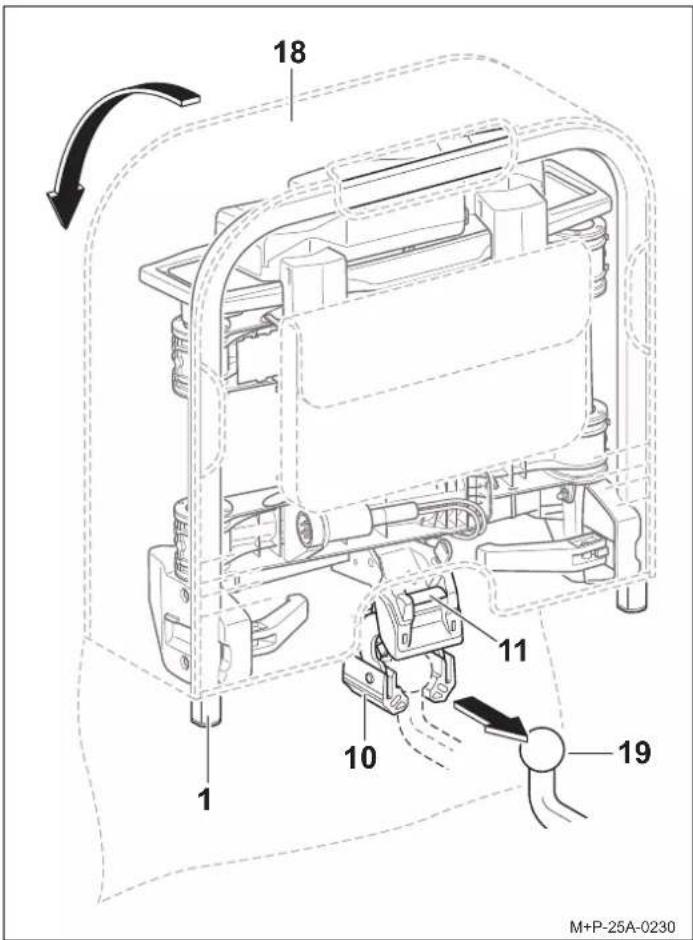

2. Presione la palanca de seguridad (11) para desplegar

el alojamiento (10).

3. Sostenga el portabicicletas (1) en vertical y deslice el

alojamiento (10) sobre el cabezal de bola del enganche para remolque (19).

4. Abata el portabicicletas (1) hacia abajo hasta que la

palanca de seguridad (11) encaje de forma audible. La marca roja en la palanca de seguridad (11) ya no debe quedar a la vista.

5. Compruebe si el portabicicletas (1) está paralelo

al parachoques y, más o menos, paralelo al suelo. Zarandee el portabicicletas (1) para comprobar si está firmemente asentado. En caso necesario, retire el portabicicletas (1) y vuelva a montarlo.

6. Retire la bolsa (18) del portabicicletas (1).

Peso específico Uebler F14, para máx. 1 bicicleta aprox. 9,9 kg Uebler F24, para máx. 2 bicicletas aprox. 12 kg Uebler F34, para máx. 3 bicicletas aprox. 14,5 kg Carga máxima (carga portante) Uebler F14, a partir de un valor D

5,3 kN - para una carga de apoyo mín. de 50 kg

1. Ver la placa de características del dispositivo de remolque

5,3 kN - para una carga de apoyo mín. de 50 kg 38 kg Uebler F24, a partir de un valor D

6,7 kN - para una carga de apoyo mín. de 50 kg - para una carga de apoyo mín. de 75 kg 38 kg 60 kg Uebler F34, a partir de un valor D

6,7 kN - para una carga de apoyo mín. de 50 kg - para una carga de apoyo mín. de 75 kg 35,5 kg 54 kg Alimentación de corriente Uebler F14, para máx. 1 bicicleta de 13 polos, 12 V Uebler F24, para máx. 2 bicicletas de 13 polos, 12 V Uebler F34, para máx. 3 bicicletas de 13 polos, 12 V Diámetro máximo del tubo del cuadro de la bicicleta Tubo redondo 75 mm Tubo ovalado 75x45 mm Atención El dispositivo de remolque debe ser adecuado para montar un portabicicletas:

• Material del dispositivo de remolque: acero por lo menos St 52-3 (ver placa de características en el dispositivo de remolque) Si no se tiene esto en cuenta, el portabicicletas podría soltarse del vehículo junto con las bicicletas y lesionar a otras personas o provocar un accidente. El cabezal de bola se debe limpiar y desengrasar antes de proceder al montaje. Precaución Si no se tiene en cuenta la alteración de las medidas del vehículo (anchura, altura y profundidad) cuando está montado el portabicicletas, se pueden producir lesiones personales y/o daños materiales. Tenga en cuenta las nuevas medidas al pasar por túneles o pasos estrechos. Preste atención al ir marcha atrás. Precaución Antes de cada trayecto se ha de comprobar si el sistema de alumbrado está en perfectas condiciones, pues de otro modo se pueden producir accidentes.

1. La bolsa es de adquisición opcional (número de referencia:

19840 para portabicicletas Uebler F24 y 19850 para portabicicle- tas Uebler F34).

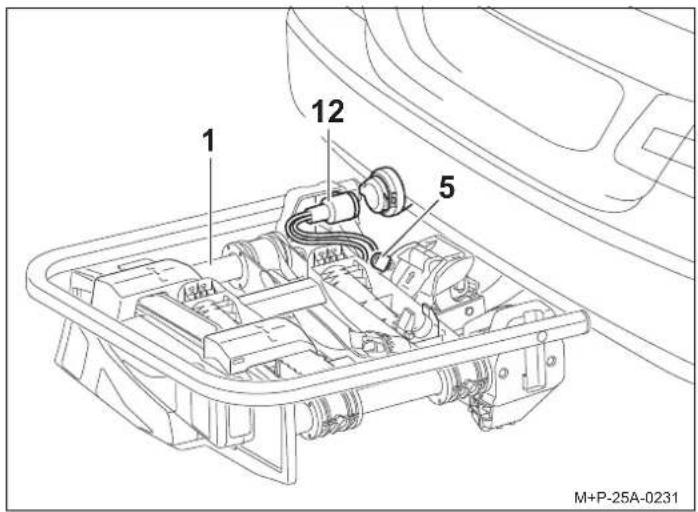

7. Bloquee el portabicicletas (1) con la llave (5) y retire la llave (5).

8. Enchufe el conector (12) al vehículo y bloquéelo en el sentido

de las agujas del reloj.

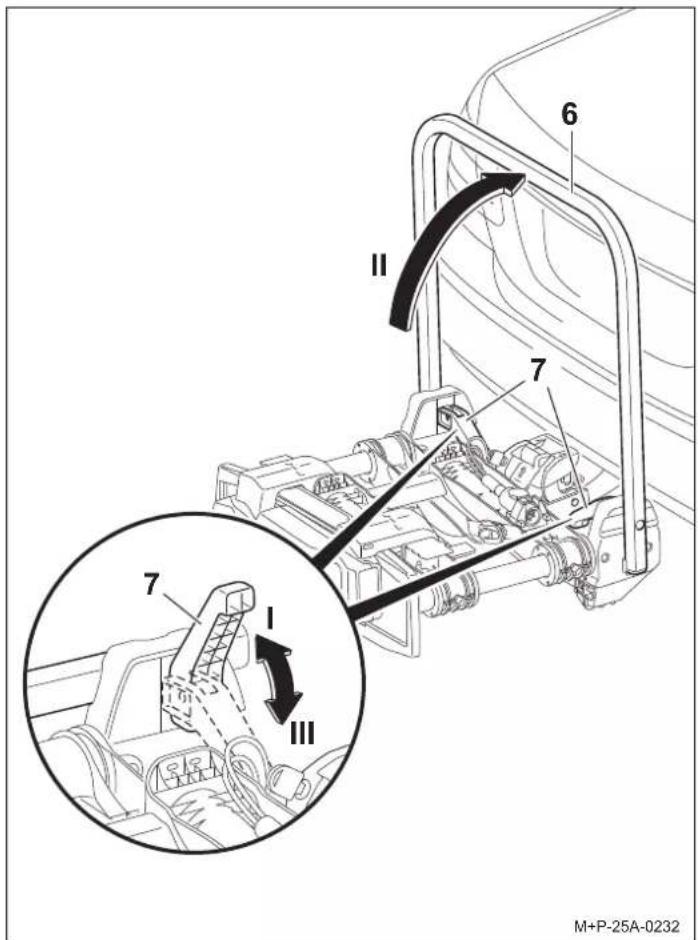

9. Abra el cierre rápido (7) (flecha I), coloque el marco soporte (6)

en posición vertical (flecha II) y cierre el cierre rápido (7) (flecha III).

10. Despliegue los rieles de las ruedas (8) en la dirección

11. Compruebe el funcionamiento de los grupos ópticos traseros (9).

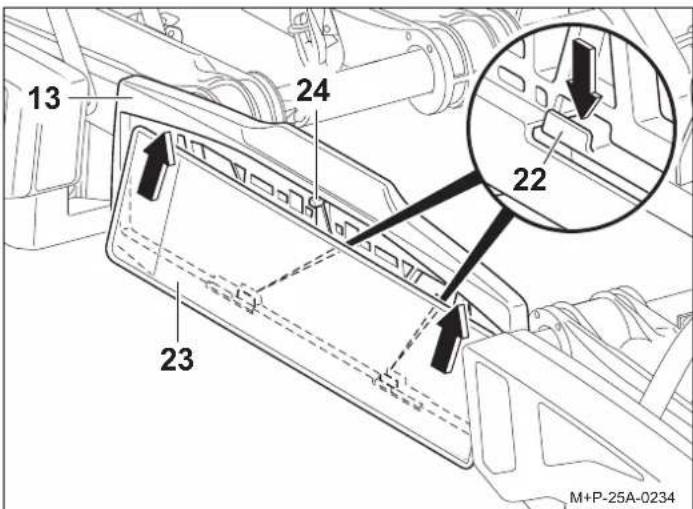

12. Empuje la matrícula (23) desde abajo en diagonal detrás

del soporte de la matrícula (13). Presione el soporte (22) hacia abajo, presione la matrícula (23) detrás de él. Suelte el soporte (22) y fije así la matrícula (23).

13. Compruebe que la matrícula (23) esté bien asentada.

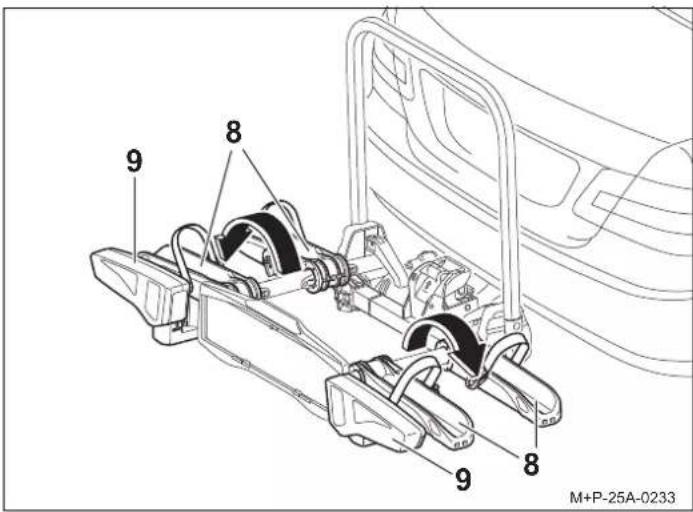

M+P-25A-0232 Precaución No despliegue los rieles de las ruedas (8) con los grupos ópticos traseros (9), ya que esto puede causar daños. Nota Para colocar matrículas más altas, empuje hacia atrás el tope (24) e inserte totalmente la matrícula en el soporte de la matrícula (13). Nota La matrícula del portabicicletas tiene que coincidir con la matrícula oficial del vehículo y ser bien legible.

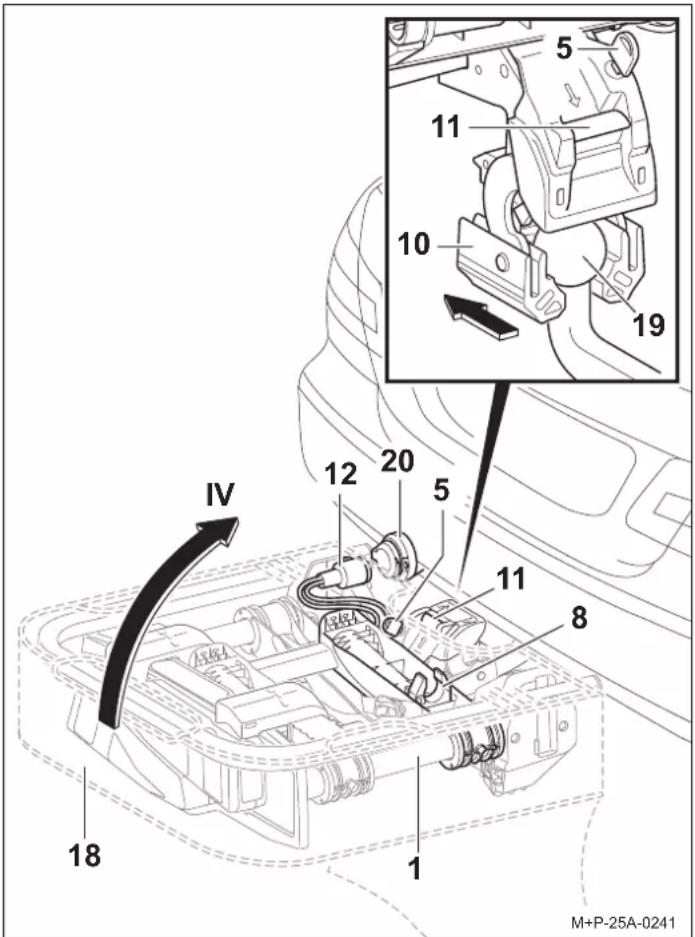

M+P-25A-0234- 34 - Desmontar el portabicicletas del vehículo

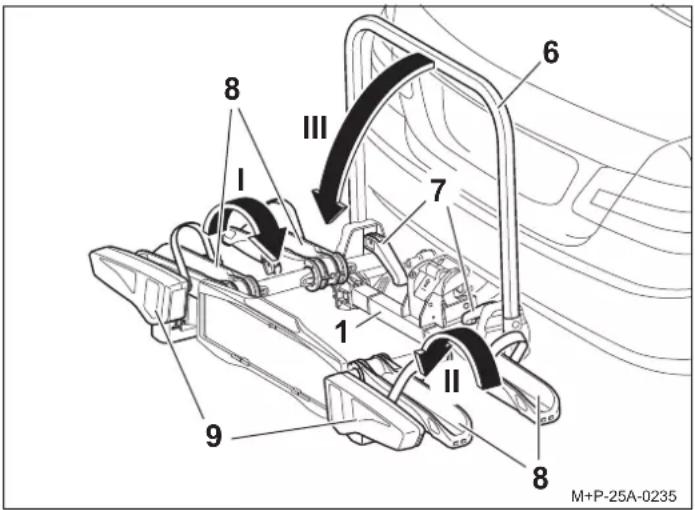

1. Pliegue los rieles de las ruedas (8) en la dirección de la flecha

(flecha I, luego flecha II).

2. Abra el cierre rápido (7), pliegue el marco soporte (6) en la

dirección de la flecha (flecha III) y cierre el cierre rápido (7).

previsto en el raíl para ruedas (8).

4. Abra el portabicicletas (1) con la llave (5).

5. Deslice la bolsa (18) sobre el portabicicletas (1).

6. Presione la palanca de seguridad (11) y gire el portabicicletas (1)

en vertical hacia arriba (flecha IV).

7. Baje el portabicicletas (1) del cabezal de bola del enganche

para remolque (19) tirando de él hacia atrás.

8. Deposite el portabicicletas (1) con el alojamiento (10)

en el suelo para cerrar así el alojamiento (10).

9. Cierre la tapa de la bolsa (18).

Montar/desmontar bicicletas Precaución No pliegue los rieles de las ruedas (8) con los grupos ópticos traseros (9), ya que esto puede causar daños. Nota El cierre rápido (7) y el marco soporte (6) deben limpiarse con regularidad, cuando estén sucios o cuando se muevan con dificultad usando agua con jabón.

2. no en el caso del portabicicletas Uebler F14

Precaución El portabicicletas para el dispositivo de remolque únicamente se debe utilizar para transportar bicicletas. En el portabicicletas solo se pueden transportar bicicletas con un peso máximo de 30 kg cada una. De ningún modo se puede superar la carga máxima autorizada para el portabicicletas, la carga de apoyo del dispositivo de remolque, el peso total autorizado para el vehículo ni la carga máxima autorizada por eje del vehículo (véase el manual de instrucciones del vehículo). Si no se tiene esto en cuenta, el portabicicletas podría soltarse del vehículo junto con las bicicletas y producirle lesiones a usted o a otras personas y/o provocar un accidente. Precaución Antes de proceder al montaje, retire de las bicicletas y guarde los asientos para niños y todas las piezas sueltas, como botellas de bebidas, bolsas para sillín, baterías de bicicletas eléctricas, etc. Las bicicletas deben fijarse al portabicicletas lo más homogéneamente posible y con un centro de gravedad bajo, y cada una de ellas debe asegurarse contra caída al cuadro de la bicicleta por medio de un soporte, así como con una correa de sujeción en la rueda delantera y en la trasera. Si no se hace así, las bicicletas podrían soltarse del vehículo durante el viaje y provocar un accidente a los demás usuarios de la carretera con los consecuentes daños personales y materiales. Precaución Peligro de que se produzcan lesiones si se resbalan o se caen las bicicletas. Asegure las bicicletas para que no se puedan resbalar ni caer. Lleve a cabo el montaje y desmontaje de las bicicletas con otra persona. Precaución Según sea el tipo de vehículo, puede ser que el portabicicletas, con las bicicletas, esté situado excesivamente cerca del sis- tema de escape del vehículo. La elevada temperatura del tubo de escape o de los gases de escape podría dañar el portabici- cletas y las bicicletas. En este caso, el portabicicletas no es apto para el uso. Para transportar bicicletas con elementos de carbono, consulte al fabricante o productor si son aptas para ser transportadas en el portabicicletas.- 35 - Disposición de las bicicletas Respete la colocación de las bicicletas según el sentido de marcha (flecha), tal y como aquí se representa. Montar la primera bicicleta

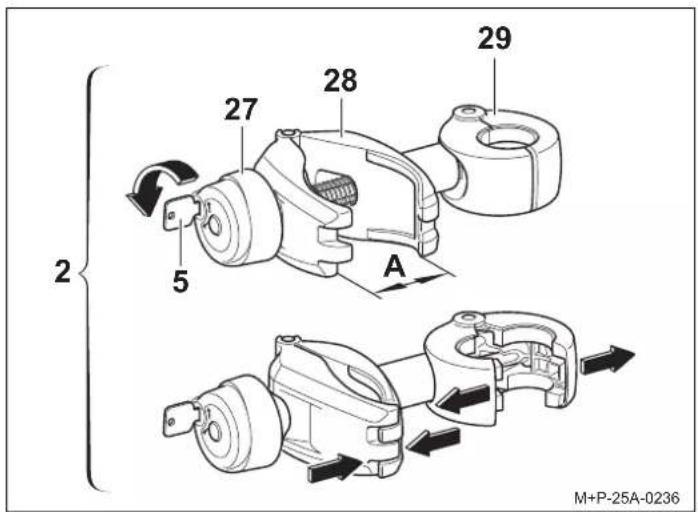

1. Extraiga el soporte (2) del embalaje y prepárelo para el montaje

2. Desbloquee el mango giratorio (27) con la llave (5).

3. Desenrosque la pinza (28) con el mango giratorio (27)

hasta que la pinza (28) esté abierta (A).

4. Oprima las dos partes de la pinza (28) y manténgala apretada.

Se abre la pinza (29).

5. Coloque la pinza abierta (29) alrededor del marco soporte

y ciérrela alrededor de este soltando la pinza (28).

6. Presione el tensor (31) (flecha II) y extraiga la correa

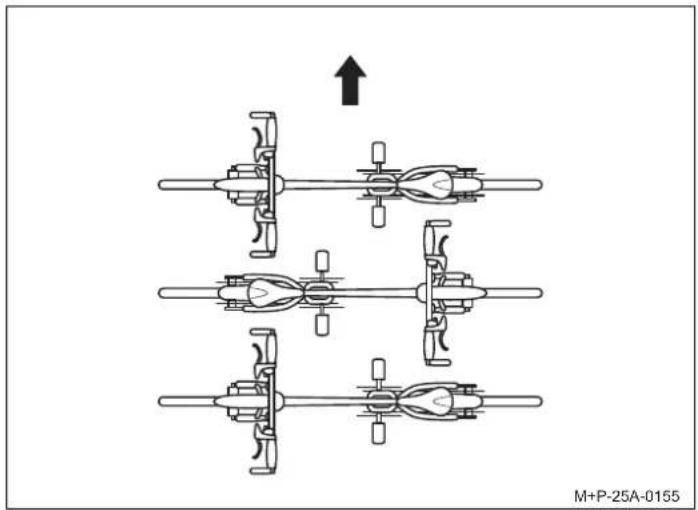

de sujeción (26). Nota Coloque las bicicletas pesadas cerca del vehículo y las más ligeras (por ejemplo, bicicletas de niños) más hacia fuera del portabicicletas. Monte la primera bicicleta con la corona dentada mirando hacia el vehículo. M+P-25A-0155

M+P-25A-0236 Precaución Fije el soporte (2) solo al cuadro de la bicicleta, pues de otro modo se podrían dañar otros componentes de la misma. No se debe pinzar ningún otro componente como, por ejemplo, cables del cambio o del freno. Los soportes defectuosos se deben cambiar inmediatamente.

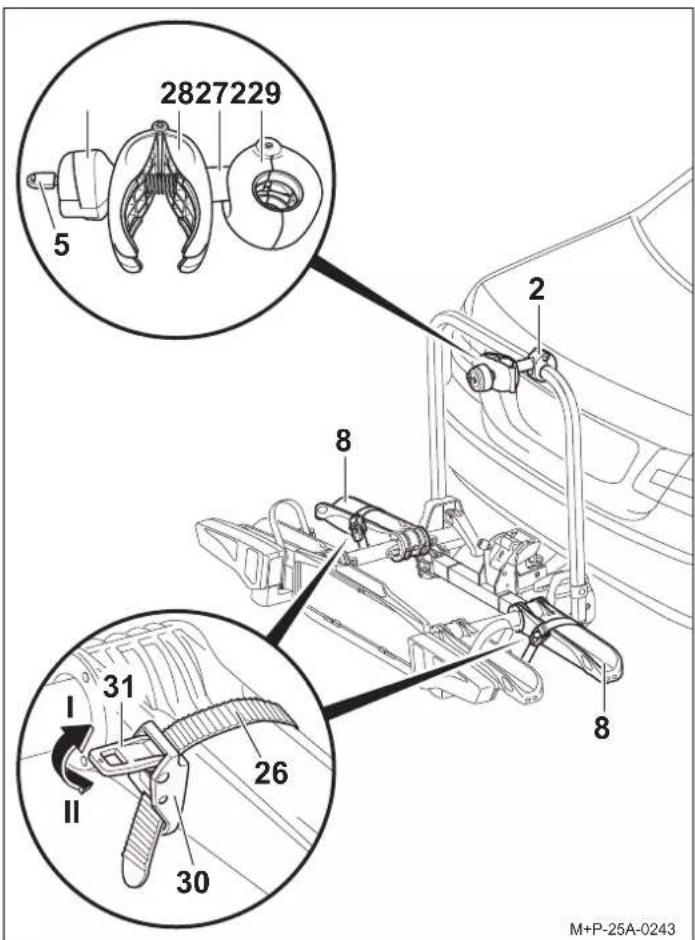

7. Deposite la bicicleta sobre los carriles para las ruedas

y colóquela en el cuadro de la bicicleta con la pinza (28) del soporte (2). Asegure la bicicleta contra el vuelco.

8. Atornille la pinza (28) al cuadro de la bicicleta con el mango

9. Bloquee el soporte (2) con la llave (5) y retire la llave (5).

10. Pase la correa de sujeción (26) centrada entre los radios

de la rueda, pásela por la hebilla (30) y apriétela.

11. Utilizando el tensor (31), reapriete (flecha I) la correa

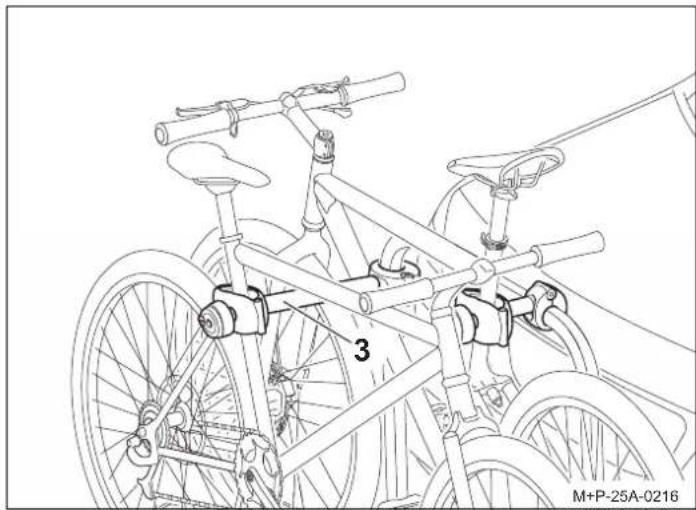

de sujeción (26). Montar la segunda bicicleta El montaje de la segunda bicicleta se realiza de forma análoga al de la primera. Se ha de tener en cuenta que las bicicletas se han de montar en sentido contrario entre sí. La segunda bicicleta se fija con el soporte largo (3). Montar la tercera bicicleta El montaje de la tercera bicicleta se realiza de forma análoga al de la primera. Se ha de tener en cuenta que las bicicletas se han de montar en sentido contrario entre sí. La tercera bicicleta se fija con el soporte adicional (4) en la segunda bicicleta. Precaución No apriete demasiado la correa de sujeción (26), ya que se podrían dañar los neumáticos y llantas. Nota Los tornillos autorroscantes del soporte deben limpiarse y lubricarse periódicamente para evitar que el mango giratorio quede bloqueado.

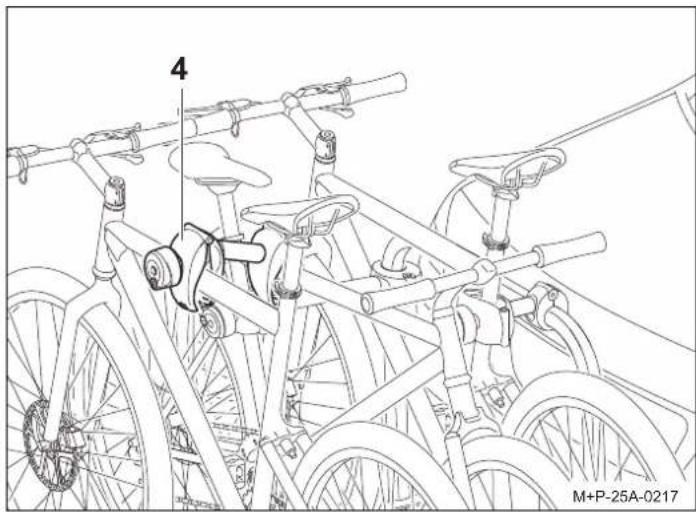

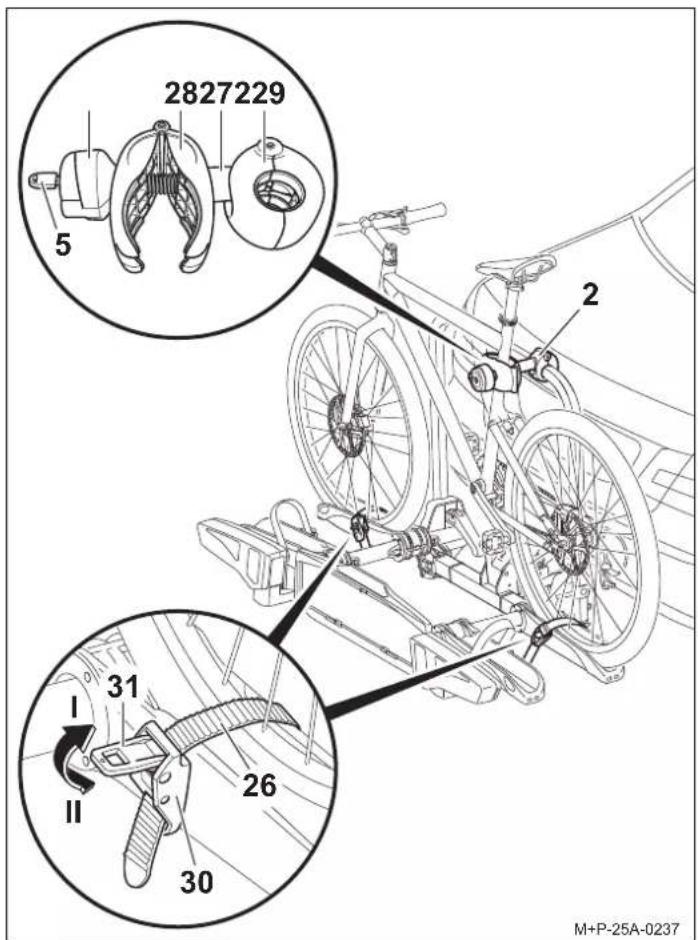

M+P-25A-0237 Precaución Fije el soporte (3) solo al cuadro de la bicicleta, pues de otro modo se podrían dañar otros componentes de la misma. No se debe pinzar ningún otro componente como, por ejemplo, cables del cambio o del freno. Los soportes defectuosos se deben cambiar inmediatamente. Precaución Fije el soporte (4) solo al cuadro de la bicicleta, pues de otro modo se podrían dañar otros componentes de la misma. No se debe pinzar ningún otro componente como, por ejemplo, cables del cambio o del freno. Los soportes defectuosos se deben cambiar inmediatamente.

M+P-25A-0217- 37 - Desmontar las bicicletas Las bicicletas se desmontan en el orden inverso y los soportes (4), (3) y (2) se sueltan también en el orden inverso. Preparativos para iniciar la marcha Si el portabicicletas no está totalmente cargado se ha de prestar atención a que se den las siguientes condiciones:

• se han retirado del marco soporte los soportes que no se necesitan y se han guardado en el maletero de forma segura

• se han retirado y guardado todas las llaves

• se han cerrado las correas de sujeción de todos los raíles para ruedas. Cambio de bombillas

1. Desenrosque los tornillos (21). Presione los bloqueos (35)

Precaución Después de cada montaje, antes de cada viaje así como ocasionalmente durante los viajes largos, se ha de controlar si las uniones atornilladas y fijaciones del portabicicletas y de las bicicletas están fijas. De no ser así, se deberán reapretar. Si no se tiene esto en cuenta, el portabicicletas podría soltarse del vehículo junto con las bicicletas y producirle lesiones a usted o a otras personas y/o provocar un accidente. Este control se deberá repetir a intervalos regulares dependiendo de las características de la calzada. Precaución Antes de cada trayecto se ha de comprobar si el sistema de alumbrado está en perfectas condiciones, pues de otro modo se pueden producir accidentes. Nota La matrícula y el dispositivo de alumbrado del portabicicletas no deben quedar ocultos. Precaución Para cambiar las bombillas es necesario apagar el encendido del vehículo y desenchufar el sistema del dispositivo de alumbrado de la toma del sistema eléctrico del enganche para remolque. Si no se tiene esto en cuenta, se puede producir un cortocircuito o daños materiales. En caso de duda, encargue el cambio de las bombillas a un taller especializado. Nota El cambio de bombillas se describe y representa tomando como ejemplo el grupo óptico trasero izquierdo del portabicicletas. Para el grupo óptico trasero derecho se deberá proceder de forma análoga. Nota Al encargar una nueva bombilla, se debe especificar la bombilla afectada (14, 15, 16, 17). Denominación N° de pieza de repuesto 14 Intermitente

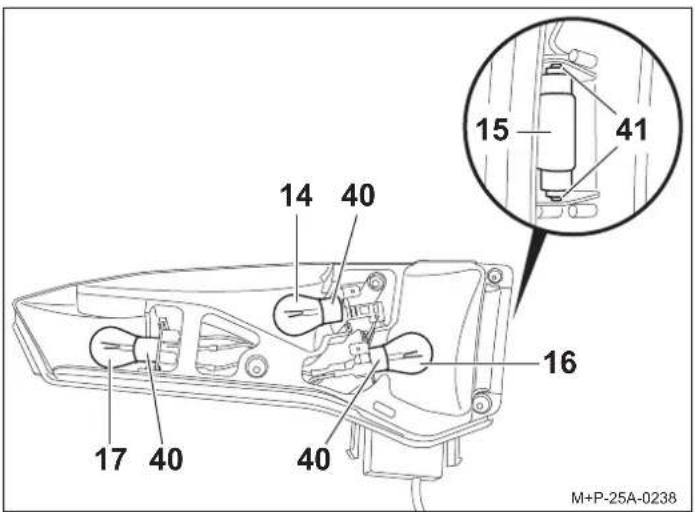

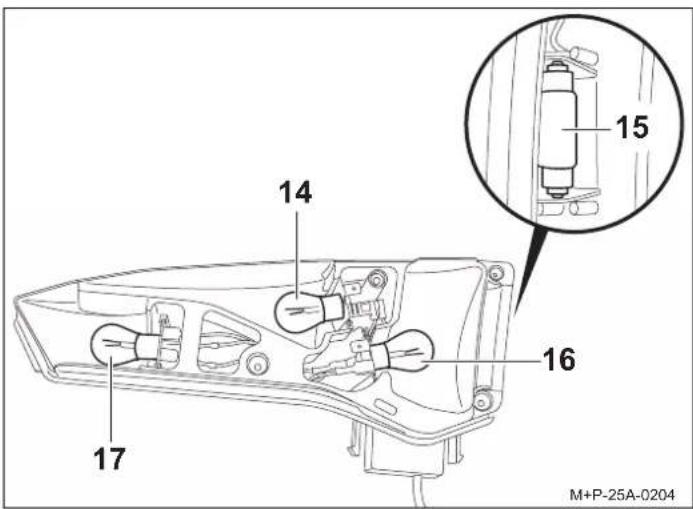

BL PY21W 12 V amarillo

1. La bombilla se puede adquirir en el comercio.

E1687 15 Iluminación de la matrícula

del grupo óptico trasero izquierdo BL PR21W 12 V roja E1687 Luz de marcha atrás

del grupo óptico trasero derecho BL P21W 12 V blanca E1687 17 Freno/luz trasera

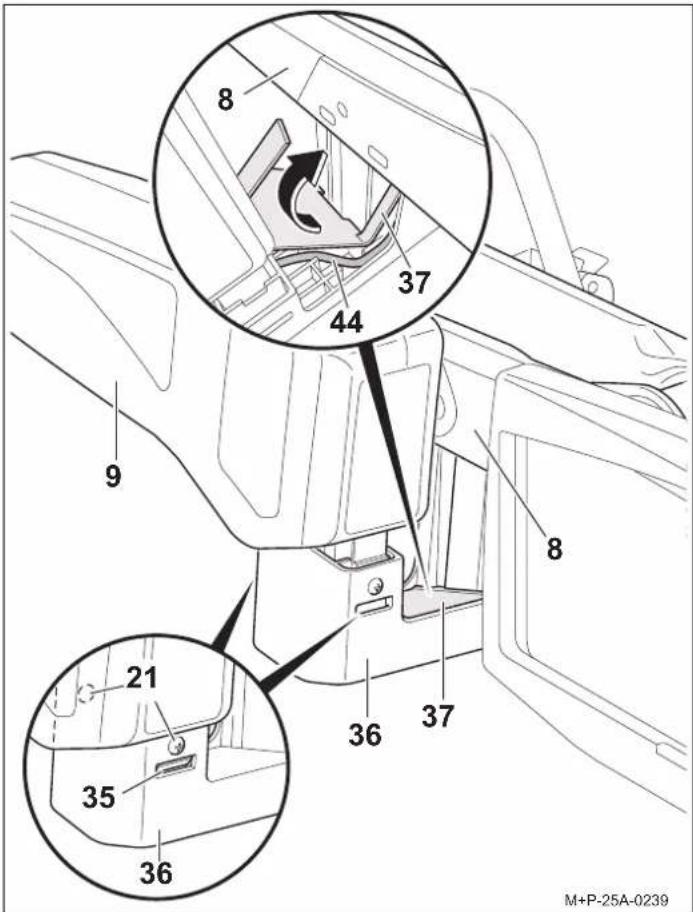

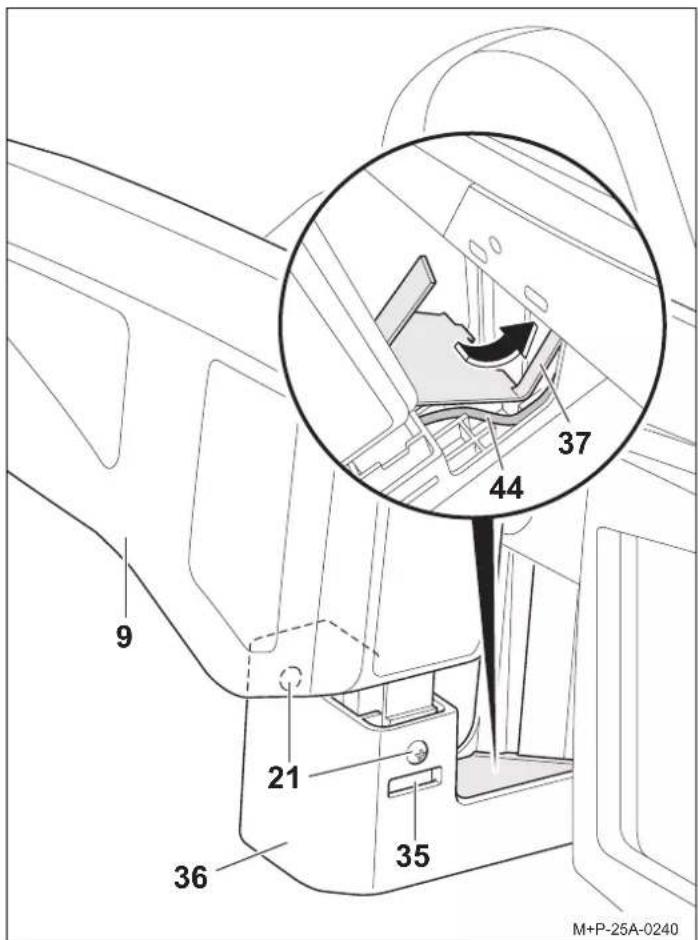

M+P-25A-0239- 38 - y levante con cuidado la el grupo óptico trasero (9).

2. Levante con cuidado la cubierta (37) con el cable (44) del grupo

óptico trasero (9) y extráigalo en la dirección de la flecha.

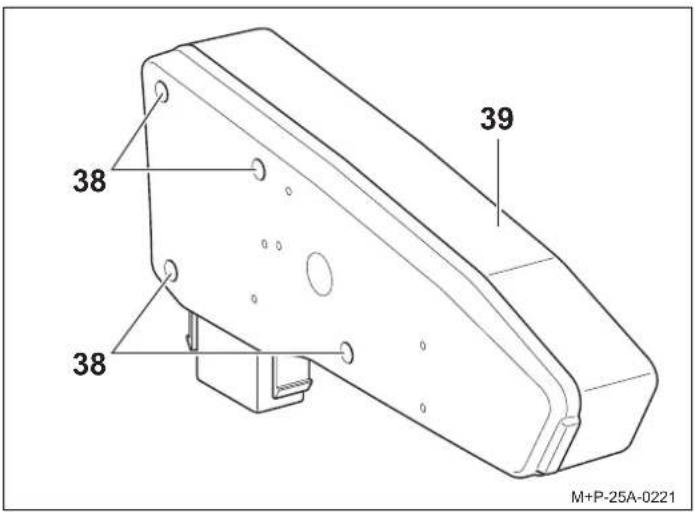

4. Desenrosque los tornillos (38) y retire el cristal

el casquillo (40), gírela 90° en sentido contrario a las agujas del reloj y sáquela.

6. Extraiga la bombilla (15) del casquillo (41).

7. Presione ligeramente la nueva bombilla (14) en el casquillo (40)

y gírela 90° en el sentido de las agujas del reloj. Bombillas necesarias, ver pág. 37.

8. Vuelva a atornillar el cristal de dispersión (39) apretando

los tornillos (38) con la mano.

9. Introduzca el grupo óptico trasero (9) en el alojamiento (36)

10. Tienda el cable (44) en la guía de cables del alojamiento (36).

11. Pase la lengüeta larga de la tapa (37) por el raíl para ruedas

e inserte la tapa (37) totalmente en el alojamiento (36).

12. Introduzca completamente el grupo óptico trasero (9) en

el alojamiento (36) hasta que los bloqueos (35) encajen de forma audible y asegúrelo con tornillos (21). Nota Agarre las bombillas nuevas únicamente con un paño limpio y colóquelas en el casquillo correspondiente (40, 41).

M+P-25A-0240- 39 - Indicaciones generales de seguridad El conductor del vehículo es responsable de que ni la carga ni el estado del vehículo obstaculicen su visibilidad ni su capacidad auditiva. Asimismo es el responsable de encargarse de que el vehículo y la carga cumplan las normas vigentes y de que la carga no merme la seguridad durante el tráfico. La iluminación prescrita y los dispositivos de alumbrado deben estar disponibles y listos para funcionar incluso de día. Estas instrucciones de montaje y uso contienen la homologación general del portabicicletas para dispositivos de remolque y se deben llevar siempre en el vehículo. Respete las disposiciones legales que rijan en el país donde utilice el portabicicletas. Precaución Se deben observar estrictamente los trabajos e indicaciones de seguridad expuestos las instrucciones de montaje y uso. El portabicicletas para el dispositivo de remolque únicamente se debe utilizar para transportar bicicletas. El portabicicletas no es apto para utilizarlo sobre terreno no asfaltado. Después de cada montaje, antes de cada viaje así como ocasionalmente durante los viajes largos, se ha de controlar si las uniones atornilladas y fijaciones del portabicicletas y de las bicicletas están fijas. De no ser así, se deberán reapretar. Este control se deberá repetir a intervalos regulares dependiendo de las características de la calzada. Durante la marcha, el conductor deberá controlar por el retrovisor si el portabicicletas y las bicicletas permanecen en su sitio o si se han desplazado. Si se percibe algún cambio, siga circulando a baja velocidad hasta la posibilidad de parada más próxima y apriete las uniones atornilladas y fijaciones del portabicicletas o de las bicicletas. Si no se tiene esto en cuenta, el portabicicletas podría soltarse del vehículo junto con las bicicletas y producirle lesiones a usted o a otras personas y/o provocar un accidente. Precaución Las piezas móviles, como tornillos autorroscantes del soporte y del cierre rápido deben limpiarse y lubricarse periódicamente para evitar que el mango giratorio quede bloqueado. No utilice ningún lubricante en las uniones roscadas premontadas, pues podrían aflojarse y provocar que el portabicicletas se soltase del vehículo junto con las bicicletas, causándole lesiones a usted o a otras personas o provocando un accidente. Precaución Si la carga (bicicletas) sobresale más de 40 cm del borde exterior de la superficie de iluminación de las luces de gálibo o traseras del portabicicletas, deberá marcarse lateralmente a un máximo de 40 cm de su cara exterior y a un máximo de 150 cm de altura sobre la calzada, por delante con una luz blanca y por detrás con una luz roja. Para transportar bicicletas se han de marcar adicionalmente las ruedas que sobresalgan lateralmente. En los trayectos nocturnos se han de cubrir los catadióptricos o los reflectores de las ruedas para evitar que se distorsione el efecto de la iluminación trasera del vehículo y confunda a los demás usuarios de la calzada. Si no se tiene esto en cuenta, se podría producir un accidente. Precaución Antes de comenzar el trayecto, se ha de comprobar el funcionamiento del sistema de alumbrado. Si está encendida la luz trasera antiniebla del portabicicletas, se deberá entonces apagar la luz trasera antiniebla del vehículo, ya que no deben estar ambas encendidas al mismo tiempo. En los modelos de vehículos con homologación de tipo poste- rior al 01.10.1998, el portabicicletas montado o la carga trans- portada (las bicicletas) no deben tapar la tercera luz de freno del vehículo. La tercera luz de freno del vehículo debe ser visible: a derecha e izquierda en un ángulo horizontal de 10° respecto al eje longitudinal del vehículo, por arriba en un ángulo vertical de 10° respecto al borde de la luz y por abajo en un ángulo ver- tical de 5° respecto al borde inferior de la luz. Si no se cumplen estos valores, se deberá montar una “tercera” luz de freno de repuesto. Si no se tiene esto en cuenta, se podría producir un accidente. Precaución El montaje del portabicicletas y de las bicicletas altera el comportamiento de marcha y de frenado del vehículo, así como su sensibilidad al viento lateral. No se debe superar la velocidad máxima de 130 km/h. No cubra las bicicletas con lonas, fundas ni protecciones por el estilo, pues modificarían la superficie de ataque del viento y ello influiría considerablemente en el comportamiento de marcha. Coloque la carga pesada del maletero lo más hacia delante posible para evitar que haya una carga excesiva atrás. Ajuste siempre el modo de conducción a las condiciones de la carretera, del tráfico y climatológicas, y conduzca de forma especialmente cuidadosa cuando lleve el portabici- cletas cargado. Si no se tiene esto en cuenta, el portabicicletas podría soltarse del vehículo junto con las bicicletas y producirle lesiones a usted o a otras personas y/o provocar un accidente. Precaución Si el vehículo tiene un portón trasero eléctrico, preste atención a que quede el espacio libre necesario cuando esté montado el portabicicletas. Si es posible, se debe desactivar el portón trasero eléctrico y manejarse manualmente. Desmonte el portabicicletas antes de lavar el vehículo en una instalación de lavado. De otro modo, podrían resultar dañados el portabicicletas, el vehículo o la instalación de lavado.- 40 - Nota sobre la eliminación Deseche los componentes, accesorios y embalajes de forma conveniente para una reutilización ambientalmente correcta. No deseche las bombillas con la basura doméstica o residual. De acuerdo con la Directiva Europea 2012/19/EU y la Ley sobre dispositivos eléctricos y electrónicos, los equipos eléctricos que ya no son utilizables deben ser recogidos por separado y reutilizados de forma respetuosa con el medio ambiente. Por favor, separe el juego de bombillas del soporte y lleve los componentes que ya no puedan utilizarse a un punto de recogida adecuado. Pregunte a su distribuidor especializado.- 41 -
