MANUAL DE USUARIO H31 S Uebler

Portabicicletas para dispositivo de remolque

- Uebler H31 S, para 3 bicicletas

Suporte de bicicletas para dispositivo de reboque

- Uebler H31 S, para 3 bicicletas

Instrucciones de montaje y de uso

nos alegramos de que se haya decidido por un portabicicletas de UEBLER.

Deben observarse estrictamente las indicaciones de trabajo y seguridad que figuran en este manual de instrucciones de instalación y funcionamiento. Quedan excluidos de toda responsabilidad los daños causados por incumplimiento.

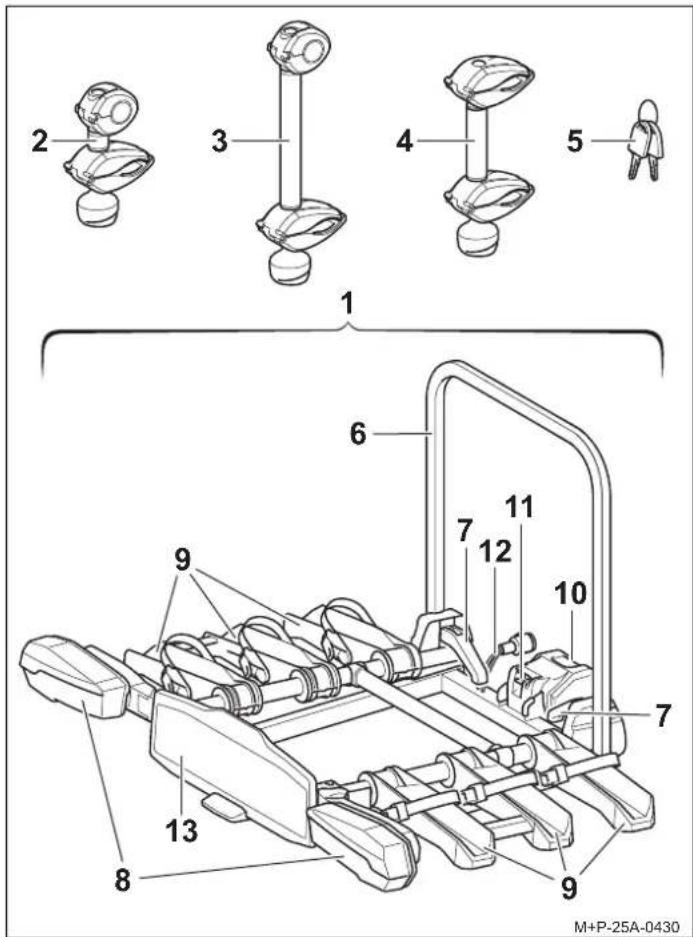

Resumen de piezas

2 3 4 5 1 6 7 10 7 9 8 13 M+P-25A-0430

Números de pedido

Portabicicletas Uebler H31 S para 3 bicicletas

Nº de pedido 18180

Número de homologación CEPE

E24*26R04/00*0156*00

Volumen de suministro

Nomenclatura	H31 S
	Unidades
1 Porta bicicletas 1
2 Soporte 1. Bi cicleta 1
3 Soporte 2. Bicicleta 1
4 Soporte 3. Bi cicleta 1
5 L laves 8

Nota

Nos reservamos el derecho de introducir modificaciones en el volumen de suministro.

Encargue las reparaciones o la sustitución de piezas a una empresa especializada. Por motivos de seguridad, Uebler le recomienda que utilice exclusivamente piezas de repuesto originales que podrá adquirir en su distribuidor especializado.

Nota

Los soportes (2), (3) y (4) se incluyen por separado en el paquete de entrega y no vienen previamente montados. Las llaves (5) se introducen en la cerradura de los soportes (2), (3) y (4), así como en la cerradura de la palanca de seguridad (11).

Nomenclatura de las partes

Nomenclatura	H31 S
	Unidades
6 Bastidor de soporte 1
7 Enga nche rápido para el bastidor de soporte	2
8 Luces traseras 2
9 Carrile s para las ruedas 6
10 Recep táculo del enganche del remolque 1
11 Palan ca de seguridad para el receptáculo del enganche del remolque	1
12 Enchufe pa ra el dispositivo de iluminación 1
13 Soporte pa ra matrícula 1

Datos técnicos

Carga útil máxima (capacidad de carga)
Uebler H31 S: Carga de apoyo ^a – tara = carga útil máx.
Carga de apoyo Tara Carga útil máxima
75 kg	Uebler H31 S = aprox. 20 kg	55 kg
≥ 80 kg 60 kg

a Si los valores del enganche del remolque y del vehículo difieren, debe tenerse en cuenta el valor más bajo.

Conexión eléctrica
Alimentación 13 polos, 12 V

Peso de la bicicleta
Peso máximo por bicicleta 30 kg

Diámetro máximo del tubo del cuadro de la bicicleta
Tubo redondo 75 mm
Tubo oval 75x45 mm

Monte/despliegue el portabicicletas en el vehículo e introduzca la matrícula

Precaución

El enganche del remolque y el vehículo deben ser adecuados para montar un portabicicletas:

• Carga de apoyo del enganche del remolque (véase la placa de características del enganche del remolque y las instrucciones de uso del vehículo)
• Material del enganche del remolque mín. St 52-3 (véase la placa de características del enganche del remolque)

En el caso de ignorar estas indicaciones, tanto el portabicicletas como las bicicletas montadas en él pueden desprenderse del vehículo y causar lesiones en el usuario y en otras personas, o bien provocar un accidente.

El cabezal esférico debe limpiarse y desengrasarse antes de su instalación.

Precaución

Al instalar el portabicicletas, se modifican las dimensiones y el ángulo de ataque del vehículo. En el caso de ignorar estas indicaciones, el usuario y otras personas podrían sufrir lesiones y/o daños materiales.

Debe tenerse especial cuidado al penetrar y atravesar determinados espacios con el vehículo, al pasar por baches, pendientes ascendentes, rampas, etc., y al dar marcha atrás. Los sistemas de asistencia al conductor, como el sistema de asistencia durante el aparcamiento y la cámara de marcha atrás, pueden ver limitado su funcionamiento.

Precaución

Compruebe que el dispositivo de iluminación funciona correctamente antes de cada viaje, de lo contrario pueden producirse accidentes.

Nota

El portabicicletas debe retirarse del vehículo cuando no se utilice.

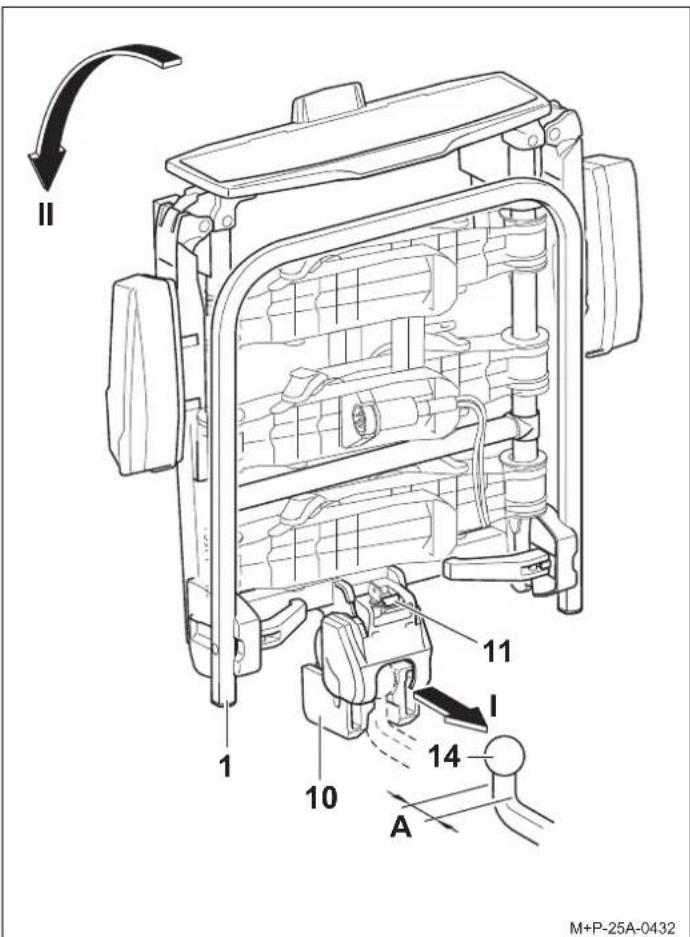

Montaje del portabicicletas en el vehículo

1. Presione la palanca de bloqueo (11) para que el receptáculo (10) se despliegue. Si el receptáculo (10) no se despliega por sí solo, gírelo manualmente hacia abajo.

Nota

Para el portabicicletas H31 S, el cuello de acoplamiento del enganche del remolque (14) debe tener un diámetro mínimo de 28,5 mm (A).

1. Sujete el portabicicletas (1) verticalmente y deslícelo sobre el cabezal esférico (14) con el receptáculo (10) (flecha I).
2. Incline el portabicicletas (1) hacia abajo (flecha II) hasta que la palanca de bloqueo (11) encaje de forma audible. La marca roja de la palanca de bloqueo (11) no debe resultar visible.
3. Compruebe que el portabicicletas (1) se sitúa paralelo al parachoques y se encuentra aproximadamente nivelado. Sacuda el portabicicletas (1) para comprobar que está bien sujeto. En caso necesario, desmonte el portabicicletas (1) y vuelva a montarlo.

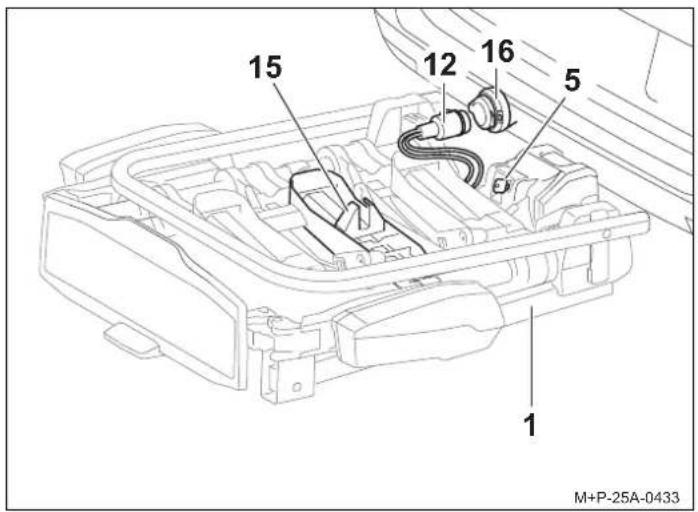

1 15 12 16 5 1 M+P-25A-0433

1. Bloquee el portabicicletas (1) con la llave (5) y retírelo.
2. Extraiga la clavija (12) de su soporte (15) e introdúzcala en la toma de corriente (16).

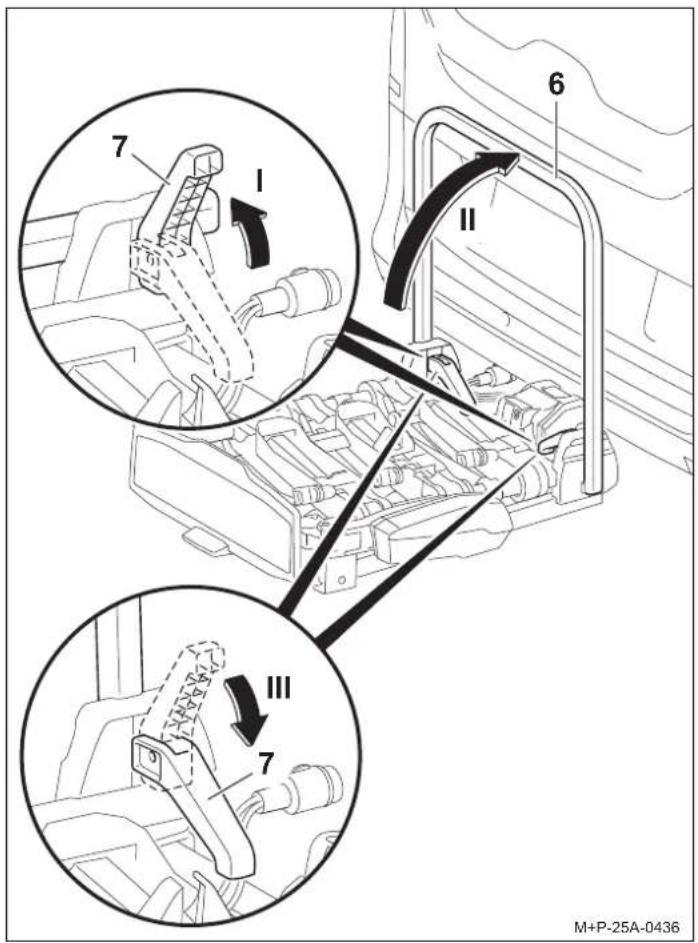

Desplegar el portabicicletas

1. Abra las palancas de cierre rápido (7) (flecha I) y pliegue hacia arriba el bastidor de soporte (6) (flecha II).
2. Vuelva a cerrar por completo las palancas de cierre rápido (7) (flecha III).

El bastidor de soporte (6) se encuentra fijo.

Nota

Las palancas de cierre rápido (7) y el bastidor de soporte (6) deben limpiarse regularmente y, si se encuentran sucios o se atascan, debe utilizarse agua jabonosa.

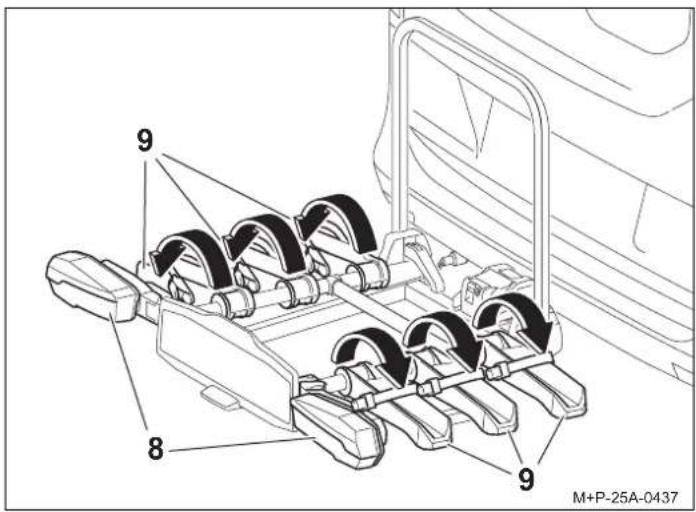

1. Despliegue las luces traseras (8) y engánchelas.

Nota

Todos los carriles para las ruedas (9) deben estar siempre desplegados, aunque sólo transporte una o dos bicicletas.

1. Despliegue los carriles para las ruedas (9) y engánchelas en ellos.
2. Compruebe el funcionamiento del dispositivo de iluminación.

Instalar la matrícula

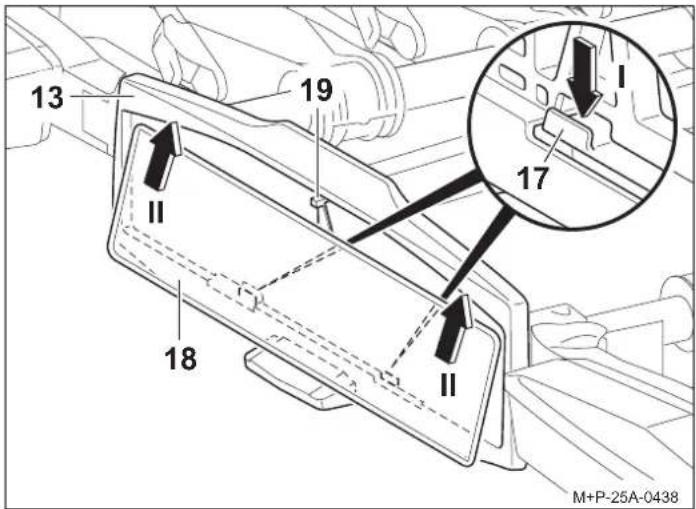

13 19 I II 17 18 II M+P-25A-0438

Nota

La matrícula del portabicicletas debe coincidir con la matrícula del vehículo y ser claramente legible.

1. Presione el soporte (17) hacia abajo (flecha I).
2. Introduzca la matrícula (18) en su soporte (13), ejerza presión hacia arriba e insértela completamente (flecha II).
3. Suelte el soporte (17) y compruebe que la matrícula esté bien colocada.

Nota

Para instalar la matrícula en una posición más elevada, presione el tope (19) hacia atrás y empuje la matrícula (18) hasta el fondo del soporte de la misma (13).

Montaje/desmontaje de las bicicletas

Precaución

El portabicicletas para el enganche del remolque debe utilizarse exclusivamente para transportar bicicletas o para el sistema de carga trasera Uebler.

El portabicicletas sólo puede transportar bicicletas con un peso máximo de 30 kg cada una.

En ningún caso deberán superarse la carga máxima admisible del portabicicletas, la carga de apoyo del enganche del remolque, el peso total admisible del vehículo y la carga máxima admisible por eje del vehículo (véanse las instrucciones de uso del vehículo).

En el caso de ignorar estas indicaciones, tanto el portabicicletas como las bicicletas montadas en él podrían desprenderse del vehículo y causar lesiones en el usuario y en otras personas, y/o provocar un accidente.

Precaución

Las bicicletas deben montarse en el portabicicletas de la forma más uniforme posible y con un centro de gravedad bajo, debiendo asegurarse contra caídas mediante un soporte en el cuadro de las bicicletas y correas tensoras en las ruedas delanteras y traseras.

Si no se siguen estas indicaciones, las bicicletas y/o las piezas sueltas pueden desprenderse del vehículo durante la marcha y provocar un accidente que afecte a otros usuarios de la vía pública, con el consiguiente riesgo de lesiones y daños materiales.

Antes del montaje, retire de las bicicletas los sillines para niños y todas las piezas sueltas, como botellas de agua, alforjas, baterías de bicicletas eléctricas, etc.

Precaución

Según el tipo de vehículo, el portabicicletas con las bicicletas montadas puede quedar demasiado cerca del sistema de escape del vehículo. El calor excesivo del tubo de escape y/o de los gases de escape puede dañar el portabicicletas y/o las bicicletas. En este caso, el portabicicletas no deberá utilizarse. Cuando transporte bicicletas con piezas de fibra de carbono, póngase en contacto con el fabricante o distribuidor para verificar si estas bicicletas pueden ser transportadas en el portabicicletas.

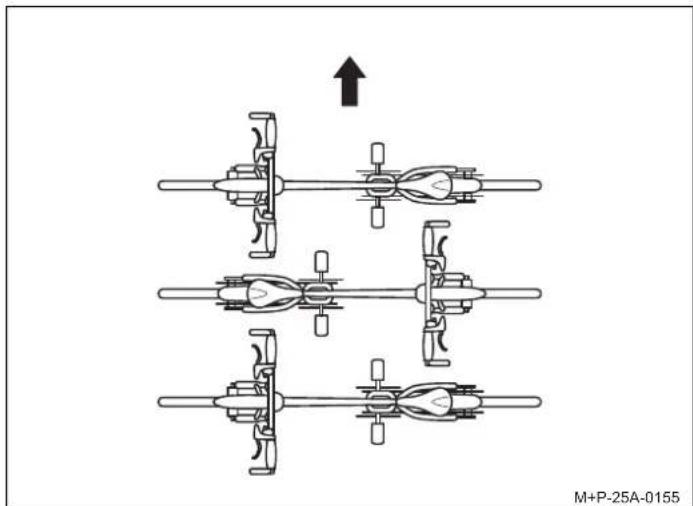

Disposición de las bicicletas

Observe la disposición de las bicicletas en el sentido de la marcha (flecha) como se muestra en el dibujo.

Nota

Monte las bicicletas pesadas cerca del vehículo y las ligeras (por ejemplo, las de los niños), más atrás en el portabicicletas. Monte la primera bicicleta con el piñón orientado hacia el vehículo.

Montaje de la primera bicicleta

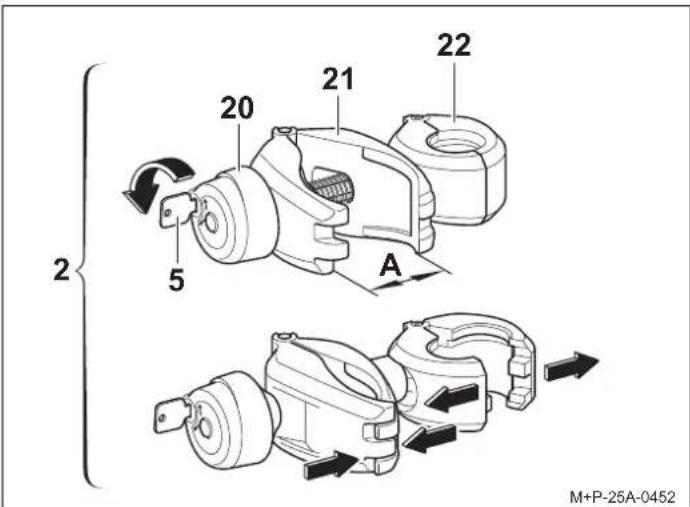

2 5 20 21 22 A M+P-25A-0452

1. Desbloquee la empuñadura giratoria (20) con la llave (5) y desenrósquela hasta que la abrazadera (21) quede abierta (A).
2. Presione la abrazadera (21) y sujétela. Esto abrirá la abrazadera (22).

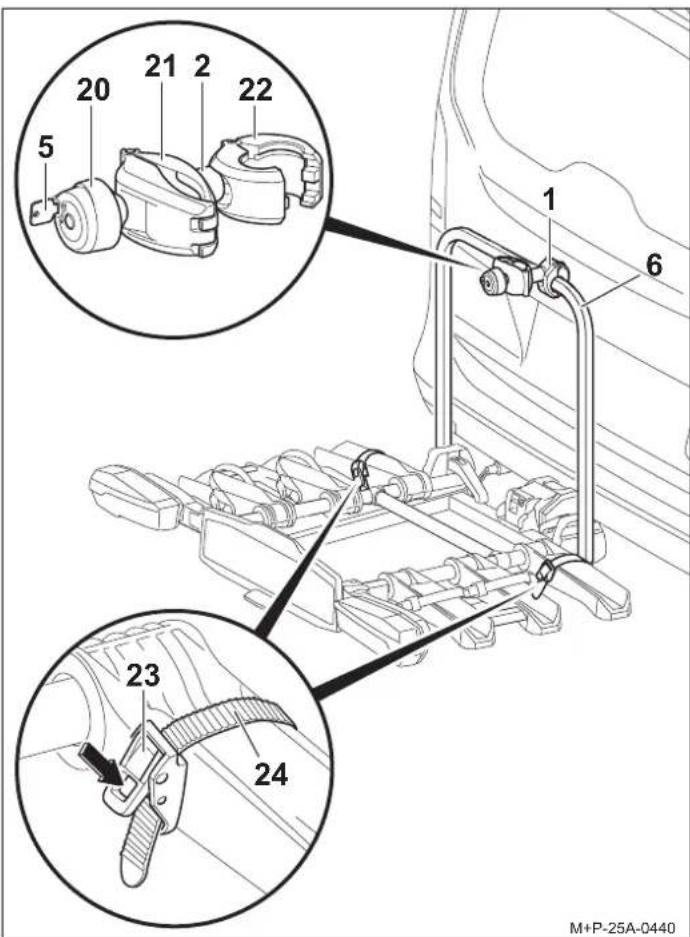

20 21 2 22 5 1 6 23 24 M+P-25A-0440

1. Coloque la abrazadera abierta (22) alrededor del bastidor de soporte (6) y suelte la abrazadera una vez apretada (21). La abrazadera (22) se cerrará.
2. Presione el tensor (23) (flecha) y extraiga la correa tensora (24).

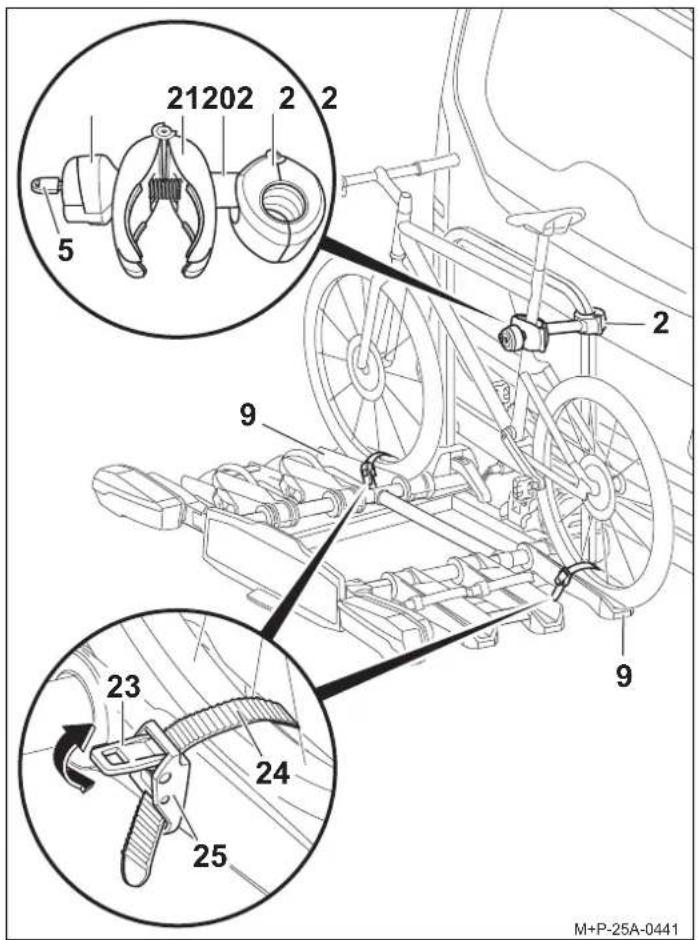

21202 5 2 2 2 9 23 24 25 M+P-25A-0441

Precaución

Existe riesgo de lesiones si las bicicletas se resbalan o se caen. Asegure las bicicletas correctamente para evitar deslizamientos o caídas.

Monte y desmonte las bicicletas con la ayuda de otra persona.

Precaución

Fije el soporte (2) al cuadro sólo por el lado de la bicicleta para evitar daños. No deben quedar atrapados otros componentes, por ejemplo, los cables de los cambios o los de los frenos. Los soportes defectuosos deben sustituirse inmediatamente.

1. Coloque la bicicleta sobre los carriles para las ruedas (9) y sitúe el soporte (2) en ángulo recto con el cuadro de la bicicleta.
2. Monte el soporte (2) con la abrazadera (21) en el cuadro de la bicicleta y apriételo con la empuñadura giratoria (20).
3. Bloquee el soporte (2) con la llave (5) y retírelo.
4. Centre las correas tensoras (24) entre los radios de la rueda e introduzcalas en las hebillas (25) hasta que oiga que encajan.

Precaución

No apriete demasiado las correas tensoras (24) o, de lo contrario, podrían dañarse los neumáticos o las llantas.

1. Utilice los tensores (23) para tensar las correas tensoras (24) (flecha).

Nota

Las roscas de los soportes deben limpiarse y lubricarse a intervalos regulares para evitar el agarrotamiento de las empuñaduras giratorias.

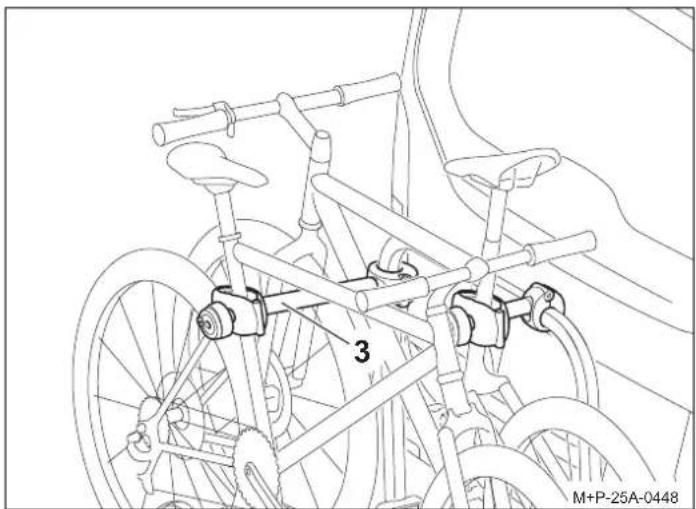

Montaje de la segunda bicicleta

Fije el soporte (3) al cuadro sólo por el lado de la bicicleta para evitar daños. No deben quedar atrapados otros componentes, por ejemplo, los cables de los cambios o los de los frenos. Los soportes defectuosos deben sustituirse inmediatamente.

La segunda bicicleta se monta de la misma manera que la primera. Las bicicletas deben colocarse en posición opuesta la una de la otra. La segunda bicicleta se fija con el soporte largo (3).

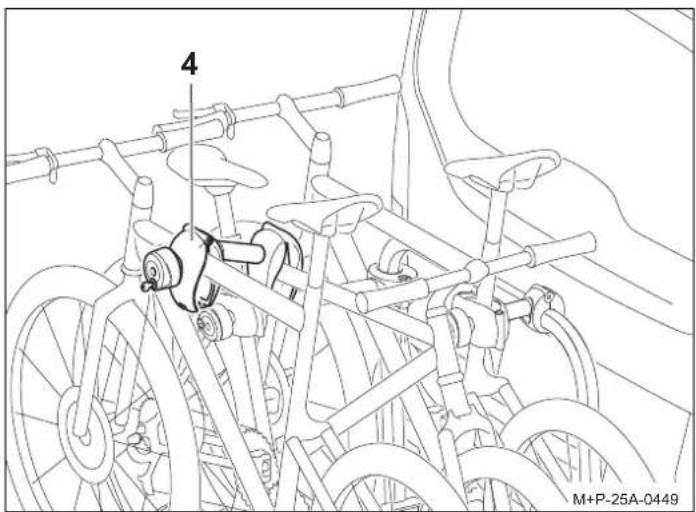

Montaje de la tercera bicicleta

Fije el soporte (4) únicamente al cuadro de la bicicleta para evitar daños. No deben quedar atrapados otros componentes, por ejemplo, los cables de los cambios o los de los frenos. Los soportes defectuosos deben sustituirse inmediatamente.

La tercera bicicleta se monta de la misma manera que la primera. Todas las bicicletas deben colocarse en direcciones opuestas las unas de las otras.

La tercera bicicleta se fija a la segunda mediante el soporte (4).

Desmontaje de las bicicletas

Precaución

Existe riesgo de lesiones si las bicicletas se resbalan o se caen. Asegure las bicicletas correctamente para evitar deslizamientos o caídas. Monte y desmonte las bicicletas con la ayuda de otra persona.

Desmontar las bicicletas y aflojar los soportes (2), (3) y (4) son tareas que deberán realizarse en orden inverso.

Bascular/replegar el portabicicletas

Precaución

Incline lentamente el portabicicletas y asegúrese de que no haya personas ni objetos en la zona de volcado. Existe el peligro de aplastar personas u objetos en la zona de volcado.

Asegúrese de que el portabicicletas encaje y se bloquee completamente con ambos ganchos al replegarlo, de lo contrario podría volcar durante el viaje y lesionarle a usted o a otras personas y/o causar daños materiales.

Inclinar el portabicicletas hacia abajo

El portabicicletas puede inclinarse hacia abajo para abrir la puerta del maletero y de esa manera cargar y descargar el vehículo.

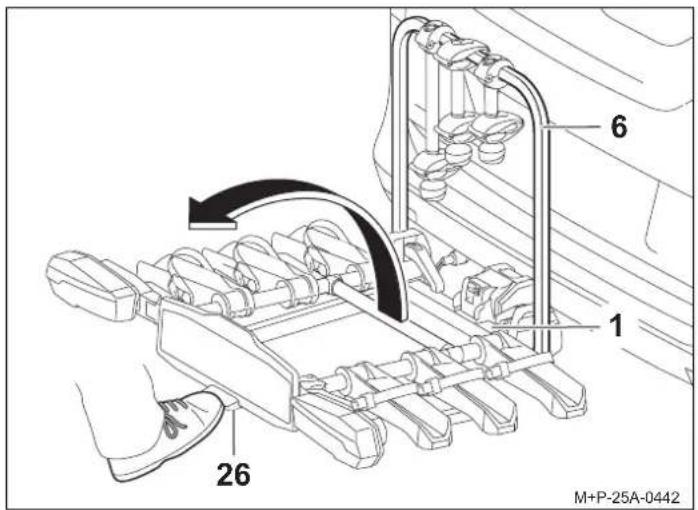

6 1 26 M+P-25A-0442

Apriete el pedal (26) e incline el portabicicletas (1) tirando del bastidor de soporte (6) o, si hay bicicletas montadas, del cuadro de una de ellas.

Replegar el portabicicletas

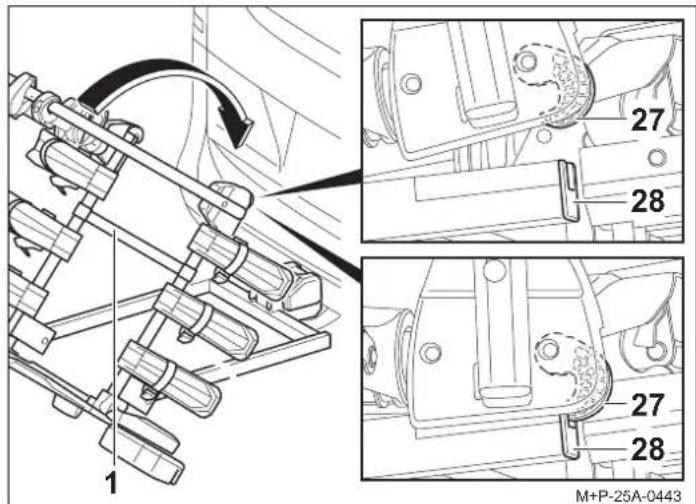

1 27 28 27 28 M+P-25A-0443

1. Vuelva a plegar el portabicicletas (1) hasta que ambos ganchos (27) encajen completamente en el cuadro (28) y bloquéelo.
2. Sacuda el portabicicletas (1) para comprobar que esté bien sujeto. Si es necesario, vuelva a inclinar el portabicicletas (1) hacia abajo y repliéguelo.

Preparación del viaje

Precaución

Todas las uniones roscadas y anclajes del portabicicletas y de las bicicletas deben comprobarse después de cada montaje, antes de cada viaje y durante un viaje largo, debiendo apretarse allí donde sea necesario.

En el caso de ignorar estas indicaciones, tanto el portabicicletas como las bicicletas montadas en él podrían desprenderse del vehículo y causar lesiones en el usuario y en otras personas, y/o provocar un accidente.

Esta comprobación debe repetirse a intervalos regulares, en función del estado de la calzada.

Precaución

Compruebe que el dispositivo de iluminación funciona correctamente antes de cada viaje, de lo contrario pueden producirse accidentes.

Nota

La placa de matrícula y el dispositivo de iluminación del portabicicletas no deben taparse.

Si el portabicicletas no está completamente cargado, asegúrese de que:

• los soportes que no sean necesarios se retiren del bastidor del portaequipajes y se guarden de forma segura en el maletero.
• todas las llaves estén retiradas y guardadas.
• las correas tensoras de todos los carriles de las ruedas estén cerradas.

Plegado del portabicicletas/desmontaje del vehículo

Plegar el portabicicletas

1. Los carriles para las ruedas y las luces traseras se pliegan en orden inverso.

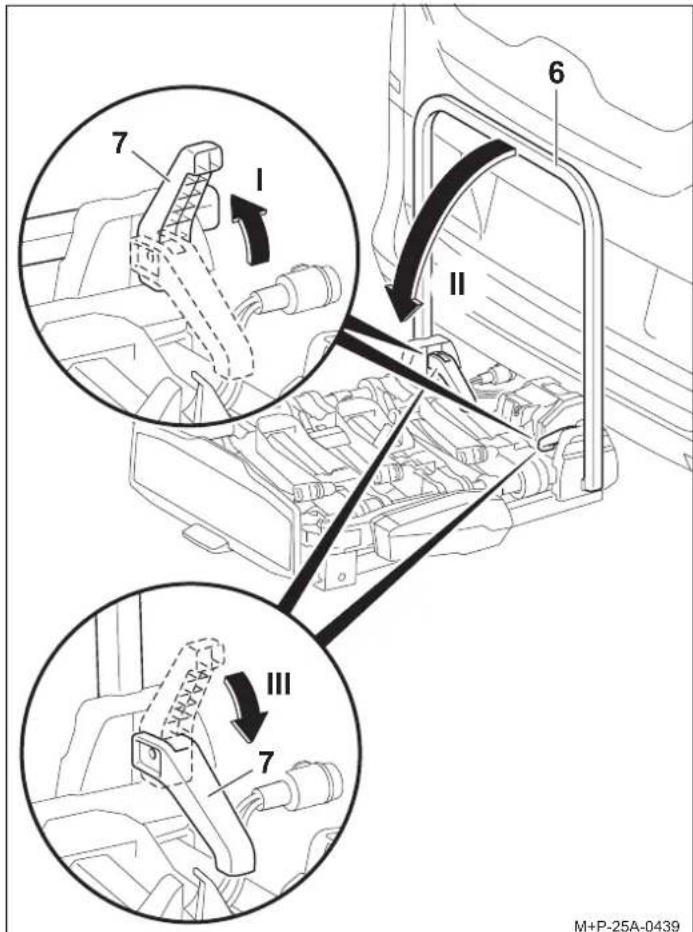

2. Abra las palancas de cierre rápido (7) (flecha I) y pliegue hacia abajo el bastidor de soporte (6) (flecha II).
3. Vuelva a cerrar por completo las palancas de cierre rápido (7) (flecha III).
   El bastidor de soporte (6) se encuentra fijo.

Nota

Las palancas de cierre rápido (7) y el bastidor de soporte (6) deben limpiarse regularmente y, si se encuentran sucios o se atascan, debe utilizarse agua jabonosa.

Desmontar el portabicicletas del vehículo

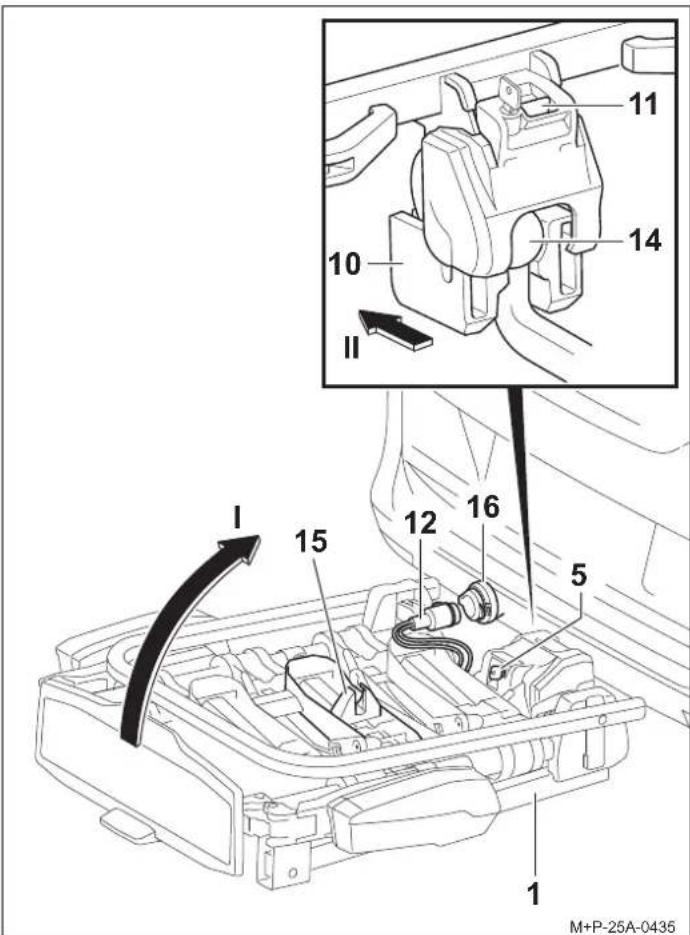

1 15 12 16 5 10 II 14 11 M+P-25A-0435

1. Desenchufe la clavija (12) de la toma de corriente (16) e introdúzcala en el soporte de la clavija (15).
2. Desbloquee el portabicicletas (1) con la llave (5).
3. Presione la palanca de bloqueo (11) y gire el portabicicletas (1) verticalmente hacia arriba (flecha I).
4. Tire del portabicicletas (1) hacia atrás para extraerlo del cabezal esférico (14) (flecha II).
5. Coloque el portabicicletas (1) con el receptáculo (10) en el suelo.
   El receptáculo (10) se cierra.

Sustitución de las bombillas

Precaución

Para cambiar las bombillas, el encendido del vehículo debe estar desconectado y la clavija del dispositivo de iluminación debe estar desconectada de la toma de electricidad del enganche del remolque. De lo contrario, podría producirse un cortocircuito o daños materiales. Ante cualquier duda, la bombilla deberá ser sustituida por un técnico especializado.

Ayudas

- Torx interno T15

Nota

El procedimiento de sustitución de la bombilla se describe e ilustra en la luz trasera izquierda del portabicicletas. Proceda de la misma manera para la luz trasera derecha.

Nota

Al pedir una bombilla nueva, debe especificarse el modelo de la bombilla en cuestión.

Nomenclatura	No de pieza de recambio
29 Intermitente^a BL PY21W 12V amarillo	E1687
30 Iluminación de la matrícula ^a BL C5W 12V (35 mm de longitud) blanco	E1687
31 Luz antiniebla trasera ^a para piloto trasero izquierdoBL PR21W 12V rojo	E1687
31 Luz de marcha atrás ^a para piloto trasero derechoBL P21W 12V blanco	E1687
32 Luz de freno/piloto trasero ^a BL P21/5W 12V blanco	E1687

a La bombilla está disponible en el mercado.

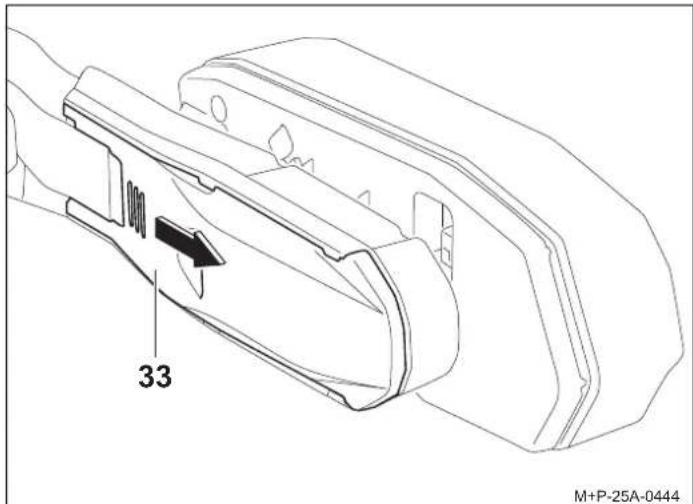

33 M+P-25A-0444

1. Presione la tapa (33) sobre la acanaladura, deslícela hacia fuera y retírela.

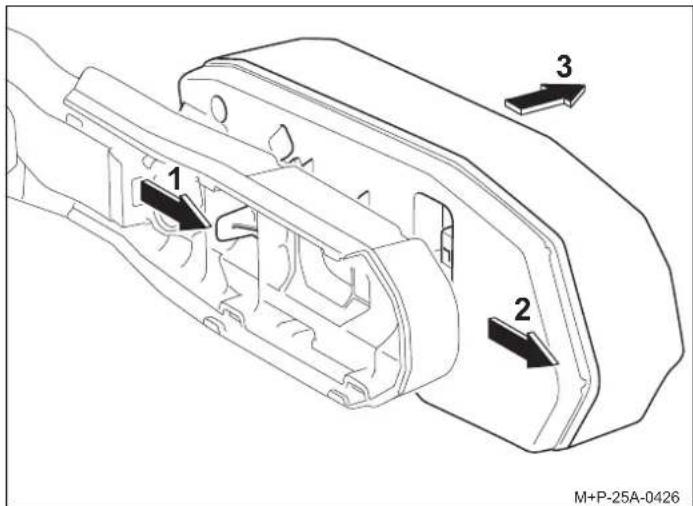

1 2 3 M+P-25A-0426

1. Suelte el bloqueo (flecha 1), deslice la bombilla (flecha 2) fuera del soporte y extráigala (flecha 3).

Precaución

Al desmontar la luz trasera, no someta el cable de conexión a una tensión mecánica elevada. Ignorar estas indicaciones puede provocar daños materiales.

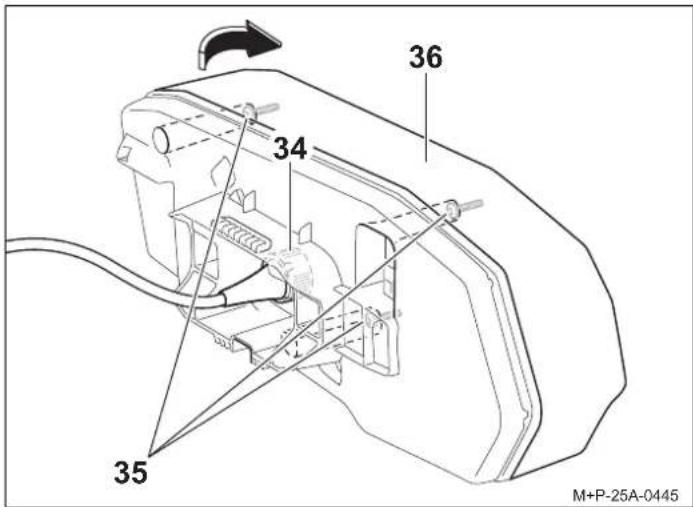

36 34 35 M+P-25A-0445

1. Gire el conector (34) 90° en sentido contrario a las agujas del reloj y retírelo.
2. Desenrosque los tornillos (35) y extraiga el disco de dispersión (36) en el sentido de la flecha.

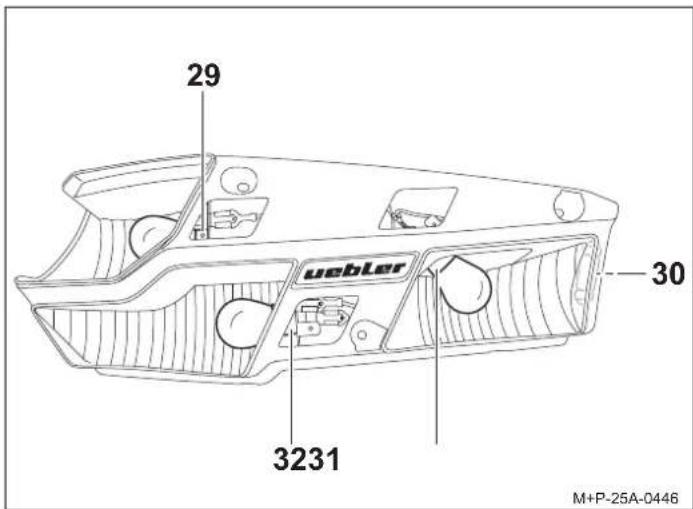

29 uebler 30 3231 M+P-25A-0446

1. Inserte ligeramente la bombilla defectuosa en el portalámparas (29), (31) o (32), gírelo 90° en sentido contrario a las agujas del reloj y extráigalo.
2. Extraiga la bombilla defectuosa de I portalámparas (30).

Nota

Las bombillas nuevas sólo deben tocarse con un paño limpio a la hora de instalarlas en el portalámparas (29), (30), (31) o (32).

1. Introduzca a presión la nueva bombilla en el casquillo (29), (31) o (32) gírela 90° en el sentido de las agujas del reloj. Para saber qué bombillas son necesarias, consulte la tabla.
2. Introduzca a presión la nueva bombilla en el portalámparas (30). Para saber qué bombillas son necesarias, consulte la tabla. El montaje se realiza en el orden inverso.

Instrucciones generales de seguridad

El conductor del vehículo es responsable de que su campo de visión y audición no se vean afectados por el portabicicletas, las propias bicicletas o el estado del vehículo. Debe asegurarse de que el vehículo, el portabicicletas y las bicicletas se ajustan a la normativa y de que no se pone en riesgo la seguridad vial. La iluminación prescrita y los dispositivos de iluminación deben estar disponibles y operativos también durante el día.

Estas instrucciones de montaje y uso contienen la homologación general del portabicicletas para su acoplamiento en el remolque y deben llevarse siempre en el vehículo.

Respete la normativa legal correspondiente al uso del portabicicletas en el país en el que se utilice.

Precaución

Deben observarse estrictamente las indicaciones de trabajo y seguridad que figuran en este manual de instrucciones de instalación y funcionamiento.

El portabicicletas diseñado para ir acoplado al enganche del remolque debe utilizarse exclusivamente para el transporte de bicicletas. El portabicicletas no es apto para su uso fuera de carretera.

Todas las uniones roscadas y anclajes del portabicicletas y de las bicicletas deben comprobarse después de cada montaje, antes de cada viaje y durante un viaje largo, debiendo apretarse allí donde sea necesario. Esta comprobación debe repetirse a intervalos regulares, en función del estado de la calzada.

Durante la marcha, el conductor debe comprobar por el retrovisor si el portabicicletas o las bicicletas se han desplazado. En el caso de que se haya producido un desplazamiento de la carga, siga conduciendo a velocidad reducida hasta el lugar en el que pueda parar y vuelva a apretar las uniones atornilladas y los puntos de sujeción del portabicicletas o de las bicicletas. En el caso de ignorar estas indicaciones, tanto el portabicicletas como las bicicletas montadas en él podrían desprenderse del vehículo y causar lesiones en el usuario y en otras personas, y/o provocar un accidente.

Precaución

Las partes móviles, como las roscas de los soportes, deben limpiarse y lubricarse a intervalos regulares para evitar el agarrotamiento de las empuñaduras giratorias.

No utilice lubricante en ninguna otra unión atornillada. Esto puede aflojar las uniones atornilladas, provocando que las bicicletas montadas se desprendan del vehículo, lo que causaría lesiones en el usuario y en otras personas, o un posible accidente.

Precaución

Si las bicicletas montadas sobresalen más de 40 cm del borde exterior de la superficie iluminada de las luces de posición o luces traseras del portabicicletas, éstas deberán señalizarse: lateralmente a no más de 40 cm de su borde y a no más de 150 cm por encima de la calzada, en la parte delantera del vehículo mediante una luz blanca, y en la trasera mediante una luz roja. Al transportar las bicicletas, destaque las ruedas que sobresalen a los lados.

Cuando conduzca de noche, cubra los catadióptricos traseros o los reflectores de las ruedas para no distorsionar la iluminación trasera del vehículo y evitar generar una confusión óptica en otros usuarios de la carretera.

Ignorar estas indicaciones puede provocar un accidente.

Precaución

Compruebe el funcionamiento del dispositivo de iluminación antes de salir. Cuando la luz antiniebla trasera del portabicicletas esté encendida, la luz antiniebla trasera del vehículo deberá estar apagada; en otras palabras, no deben encenderse al mismo tiempo. En el caso de los vehículos cuya homologación se concedió por primera vez después del 1 de octubre de 1998, el portabicicletas montado o las bicicletas montadas no deben obstaculizar la tercera luz de freno del vehículo. La tercera luz de freno del vehículo debe ser visible: a la derecha y a la izquierda en relación con el eje longitudinal del vehículo - en un ángulo horizontal de 10°, desde arriba en relación con el borde de la luz - en un ángulo vertical de 10° y desde abajo - en relación con el borde inferior de la luz - en un ángulo vertical de 5°. Si no se respetan estos valores, deberá instalarse una "tercera" luz de freno de repuesto. De lo contrario, podría provocar un accidente.

Precaución

La instalación del portabicicletas y las bicicletas en el vehículo modificará su comportamiento durante la conducción y el frenado, así como la sensibilidad del vehículo a los vientos transversales. No debe superarse la velocidad máxima de 130 km/h.

No cubra las bicicletas con lonas, fundas protectoras o similares, ya que esto influye en gran medida en el impacto del viento sobre la superficie de carga y en el comportamiento de la marcha. Empuje la carga pesada situada en el maletero lo más hacia delante posible para evitar una carga trasera excesiva.

Adapte siempre su forma de conducir a la carretera, al tráfico y a las condiciones meteorológicas y conduzca con especial precaución cuando lleve un portabicicletas cargado.

En el caso de ignorar estas indicaciones, tanto el portabicicletas como las bicicletas montadas en él podrían desprenderse del vehículo y causar lesiones en el usuario y en otras personas, y/o provocar un accidente.

Precaución

Si el vehículo está equipado con un portón trasero eléctrico, asegúrese de que haya suficiente espacio libre a la hora de montar el portabicicletas. Si es posible, desactive el portón trasero eléctrico y acciónelo manualmente.

Retire el portabicicletas antes de utilizar el túnel de lavado. De lo contrario, el portabicicletas, el vehículo y/o el túnel de lavado podrían resultar dañados.

Nota sobre la reciclabilidad del producto

Deseche los componentes, accesorios y embalajes de manera que puedan ser reciclados de forma respetuosa con el medioambiente. No vierta el juego de luces en el contenedor de basura doméstico o residual.

De acuerdo con la Directiva Europea 2012/19/UE o ElektroG, los aparatos eléctricos que ya no sean aptos para su uso deben recogerse por separado y reciclarse de forma respetuosa con el medioambiente.

Separe el juego de luces del soporte y lleve los componentes que ya no puedan utilizarse a un punto de recogida adecuado.

Consulte a su distribuidor especializado.

Beste klant,

Números de encomenda

Suporte para bicicletas Uebler H31 S para 3 bicicletas N.º de encomenda 18180

Inserir a chapa de matrícula

13 19 I II 17 18 II M+P-25A-0438

Nota
