i21 Z90 - Portabicicletas Uebler - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO i21 Z90 Uebler

Portabicicletas para dispositivo de remolque

Suporte de bicicletas para dispositivo de reboque

Instrucciones de montaje y de uso

Nos alegramos de que se haya decidido por la compra de un portabicicletas de UEBLER.

Se deben observar estrictamente los trabajos e indicaciones de seguridad expuestos las instrucciones de montaje y uso. No nos hacemos responsables de ningún daño que se produzca debido a la no observación de lo expuesto en las instrucciones.

Nota

Aquí se describe y representa el montaje y uso del portabicicletas Uebler i21 Z. Para el portabicicletas Uebler i31 Z se ha de proceder de la misma manera

Vista general de las piezas

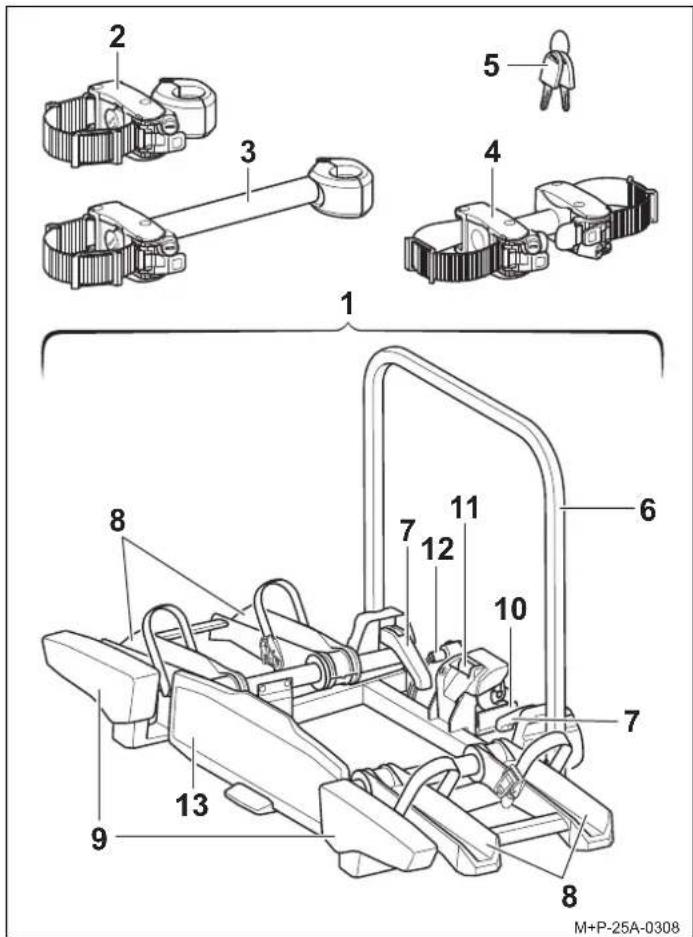

2 3 4 5 1 6 7 10 8 9 11 12 13 M+P-25A-0308

Números de pedido

Portabicicletas Uebler i21 Z60 para 2 bicicletas

Número de homologación ECE

E24*26R04/00*0136*00

Volumen de entrega

Denominación	i21 Z i31 Z
	Unidades	Unidades
1 Portabicicletas 1 1
2 Soporte para 1^a bicicleta 1 1
3 Soporte para 2^a bicicleta 1 1
4 Soporte para 3^a bicicleta – 1
5 Llaves 6 10

Nota

Queda reservado el derecho a modificaciones en el volumen de entrega.

Las reparaciones y el cambio de piezas se deben encargar a un taller especializado. Por motivos de seguridad, Uebler recomienda utilizar únicamente piezas de repuesto originales adquiridas en su distribuidor.

Nota

Los soportes (2), (3) y (4) se proporcionan por separado dentro del paquete de entrega y no están premontados. Las llaves (5) están insertas en la cerradura de los soportes correspondientes (2), (3) y (4) así como en la cerradura de la palanca de seguridad (11).

Nombre de las piezas

Denominación	i21 Z i31 Z
	Unidades	Unidades
6 Marco soporte 1 1
7 Cierre rápido para marco soporte 2	2
8 Raíles para las ruedas 4 6
9 Luces traseras 2 2
10 Alojamiento para dispositivo de remolque	1	1
11 Palanca de seguridad para aloja- miento del dispositivo de remol- que	1	1
12 Conector del sistema de alum- brado	1	1
13 Portamatrículas	1 1

Datos técnicos

Carga máxima (carga portante)
Uebler i21 Z: Carga de apoyo máxa - Peso propio = Carga máx.
Carga de apoyo máxima	Peso específico Carga máx.
50 kg	5 kgUebler i21 Z = aprox. 13,5 kg	36,5 kg
60 kg 46
70 kg 56
≥ 73,5 kg		60 kg
Uebler i31 Z: Carga de apoyo máxa - Peso propio = Carga máx.
Carga de apoyo máxima	Peso específico Carga máx.
75 kg	kgUebler i31 Z = aprox. 18 kg	57 kg
80 kg 62
≥ 90 kg		72 kg

a Si los valores del enganche para remolque y del vehículo difieren, se tendrá en cuenta el valor más bajo.

Conexión eléctrica
Alimentación de corriente de 13 polos, 12 V

Peso de la bicicleta
Peso máximo por bicicletab	30 kg

b Si las bicicletas tienen pesos diferentes, la más pesada debe montarse más cerca del vehículo.

Diámetro máximo del tubo del cuadro de la bicicleta
Tubo redondo 115 mm
Tubo rectangular 120x80 mm
Tubo cuadrado 95x95 mm

Montaje/desmontaje del portabicicletas en el vehículo

Atención

El enganche para remolque debe ser apto para acoplar un portabicicletas:

• Carga de apoyo máxima del enganche para remolque (véase la placa del modelo situada junto al enganche para remolque y el manual de instrucciones del vehículo)
• Material del enganche para remolque mín. St 52-3 (véase la placa de características en el enganche para remolque)

Si no se tiene esto en cuenta, el portabicicletas podría soltarse junto con las bicicletas y provocar daños personales o un accidente.

El cabezal de bola se debe limpiar y engrasar antes de proceder al montaje.

Atención

Si no se tiene en cuenta la alteración de las medidas del vehículo (anchura, altura y profundidad) cuando está montado el portabicicletas, se pueden producir lesiones personales o daños materiales. Tenga en cuenta las nuevas medidas al pasar por túneles o pasos estrechos. Preste atención al ir marcha atrás.

Atención

Antes de cada trayecto se ha de comprobar si el sistema de alumbrado está en perfectas condiciones, pues de otro modo se pueden producir accidentes.

Nota

Cuando no se utilice, desacoplar el portabicicletas del vehículo.

Montaje del portabicicletas en el vehículo

14 II 1 10 11 I 15 A M+P-25A-0290

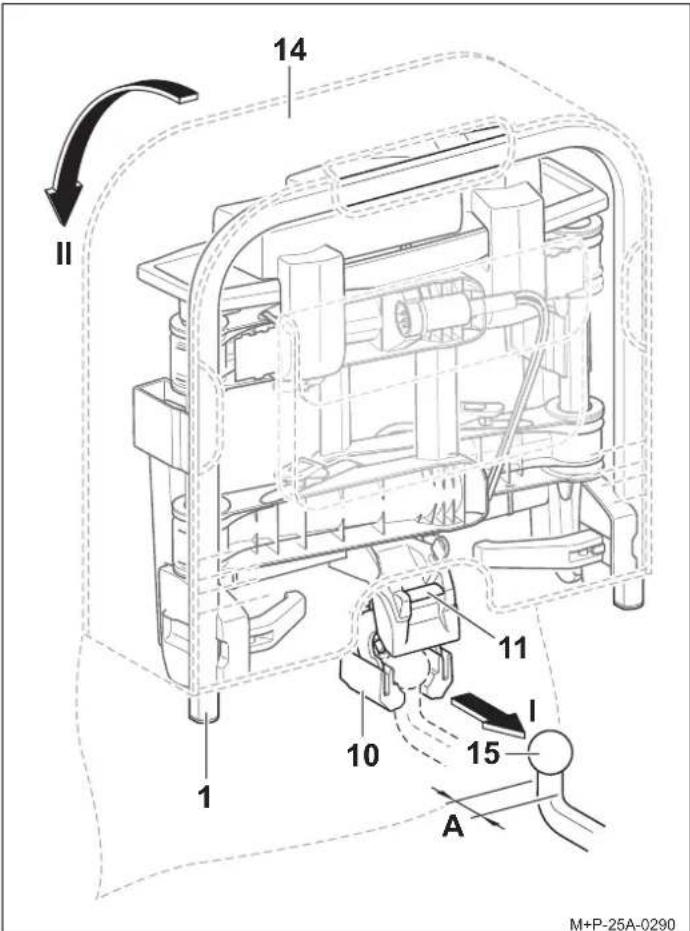

1. Abra la tapa de la bolsa (14) ^1 .
2. Presione la palanca de seguridad (11) para desplegar el alojamiento (10).

Nota

En el caso del portabicicletas i31 Z, el cuello del enganche para remolque (15) debe tener un diámetro mínimo de 28,5 mm (A).

1. Sostenga el portabicicletas (1) en vertical y deslice el alojamiento (10) sobre el cabezal esférico del enganche para remolque (15) (flecha 1).

2. Abata el portabicicletas (1) hacia abajo hasta que la palanca de seguridad (11) encaje de forma audible (flecha II). La marca roja en la palanca de seguridad (11) ya no debe quedar a la vista.

3. Compruebe si el portabicicletas (1) está paralelo al parachoques y, más o menos, paralelo al suelo. Zarandee el portabicicletas (1) para comprobar si está firmemente asentado. Si es necesario, desmonte el portabicicletas (1) y vuelva a montarlo.

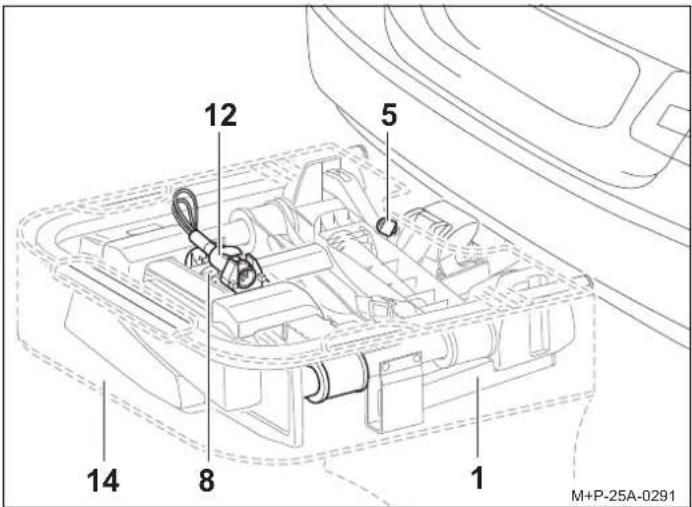

1 2 5 8 14 M+P-25A-0291

1. Retire la bolsa (14) del portabicicletas (1).
2. Bloquee el portabicicletas (1) con la llave (5) y retírela.
3. Extraiga el conector (12) de su alojamiento en el raíl para ruedas (8).

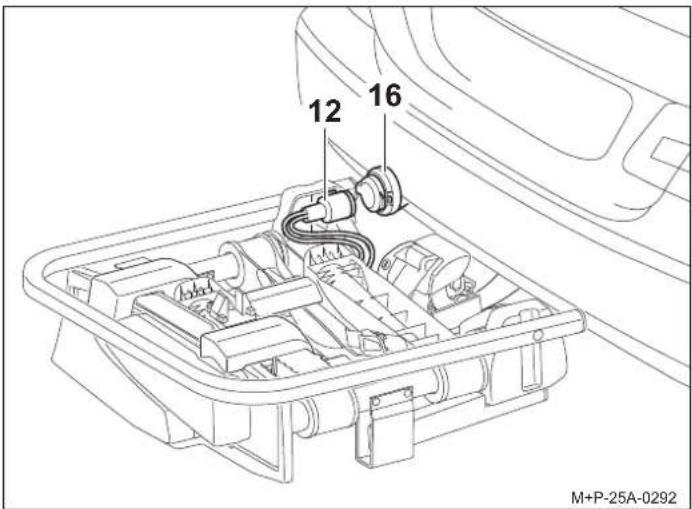

1. Inserte el conector (12) en la toma (16) del vehículo y gírelo en el sentido de las agujas del reloj hasta el tope.

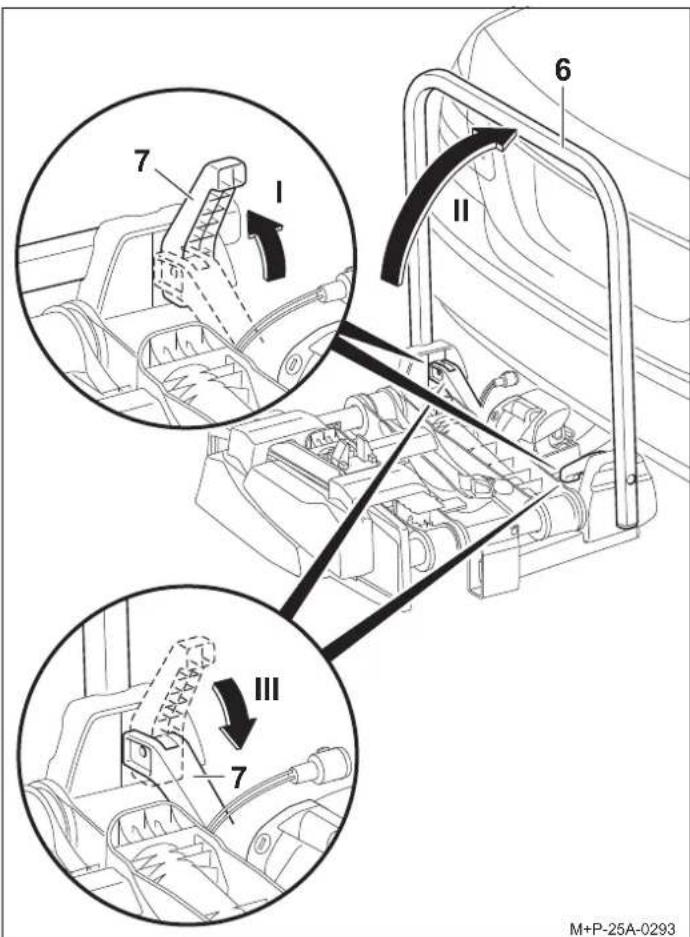

1. Abra el cierre rápido (7) hacia arriba (flecha I) y abata el marco soporte (6) hacia arriba (flecha II).
2. Vuelva a cerrar el cierre rápido (7) por completo, de forma que el marco soporte (6) quede fijo.

17 8 17 9 8 M+P-25A-0294

Atención

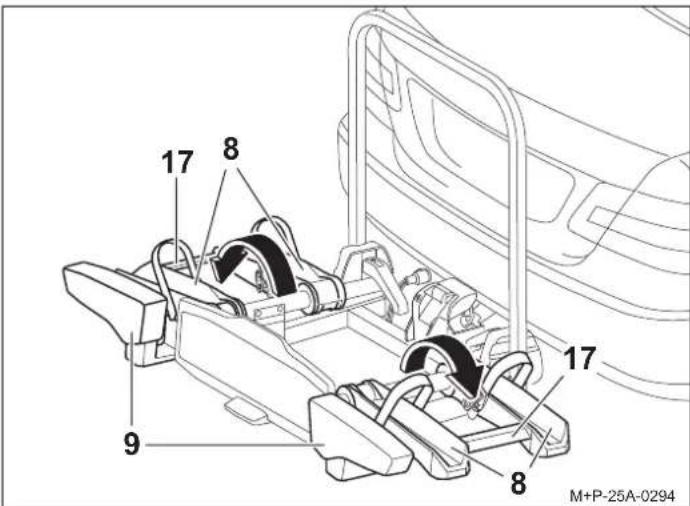

Sujete y despliegue los raíles para las ruedas (8) siempre por las nervaduras (17) y nunca por los grupos ópticos traseros (9). De otro modo se pueden producir daños en los grupos ópticos traseros (9).

1. Sujete los ralles de las ruedas (8) por las nervaduras (17), despliéguelos y encástrelos.
2. Compruebe el funcionamiento del sistema de alumbrado.

13 20 18 II II 19 M+P-25A-0295

1. Presione el soporte (18) hacia abajo (flecha I).
2. Deslice la matrícula (19) en el soporte de la matrícula (13), presiónela hacia arriba e insértela por completo (flecha II).
3. Suelte el soporte (18) y controle que la matrícula esté fija.

Nota

Para colocar matrículas más altas, empuje hacia atrás el tope (20) e inserte totalmente la matrícula en el portamatrículas (13).

Nota

La matrícula del portabicicletas tiene que coincidir con la matrícula oficial del vehículo y ser bien legible.

Desmontar el portabicicletas del vehículo

17 8 I 9 II 17 8 M+P-25A-0325

Atención

Sujete y pliegue los raíles para las ruedas (8) siempre por las nervaduras (17) y nunca por los grupos ópticos traseros (9). De otro modo se pueden producir daños en los grupos ópticos traseros (9).

1. Sujete el lado izquierdo del rail para la rueda por la nervadura (17) y pliéguelo hacia dentro (flecha I).
2. Sujete el lado derecho del raíl para la rueda por la nervadura (17) y pliéguelo hacia dentro (flecha II).

1. Abra el cierre rápido (7) hacia arriba (flecha I) y abata el marco soporte (6) hacia abajo (flecha II).
2. Vuelva a cerrar el cierre rápido (7) por completo, de forma que el marco soporte (6) quede fijo.

Nota

El cierre rápido (7) y el marco soporte (6) deben limpiarse con agua jabonosa periódicamente o cuando estén sucios o se muevan con dificultad.

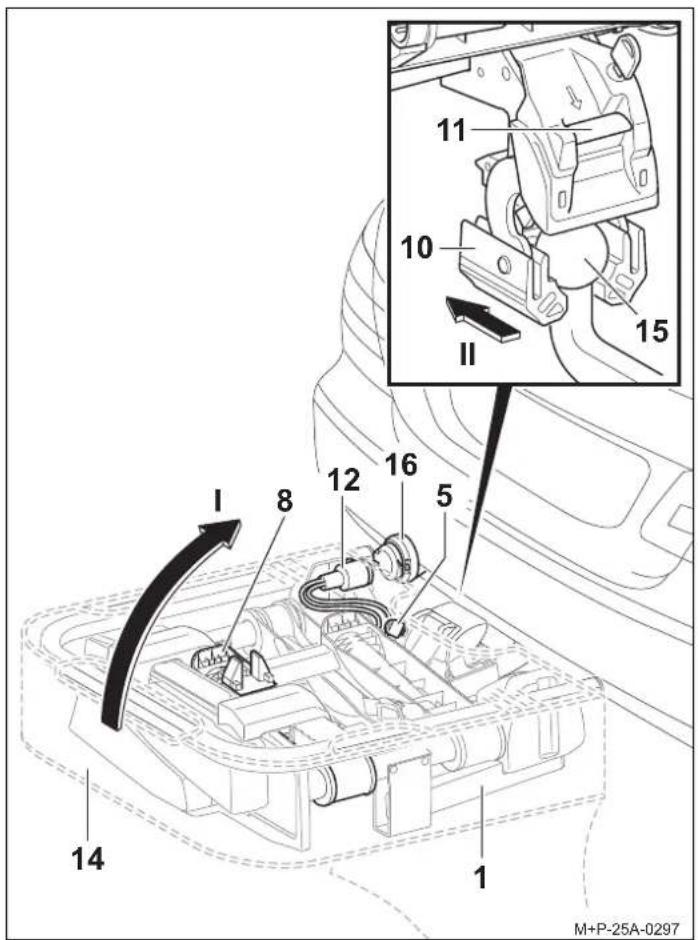

1 II 10 11 15 12 8 16 5 I 14 M+P-25A-0297

1. Desenchufe el conector (12) de la toma (16) del vehículo e insértelo en su alojamiento previsto en el rail para ruedas (8).
2. Abra el portabicicletas (1) con la llave (5).
3. Deslice la bolsa (14) sobre el portabicicletas (1).
4. Presione la palanca de seguridad (11) y coloque el portabicicletas (1) en vertical hacia arriba (flecha I).
5. Baje el portabicicletas (1) tirando de él hacia atrás por el cabezal esférico del enganche para remolque (15).
6. Deposite el portabicicletas (1) con el alojamiento (10) en el suelo para bloquear así el alojamiento (10).
7. Cierre la tapa de la bolsa (14).

Montaje/desmontaje de bicicletas

Atención

El portabicicletas para el enganche para remolque únicamente se debe utilizar para transportar bicicletas.

En el portabicicletas solo se pueden transportar bicicletas con un peso máximo de 30 kg cada una.

De ningún modo se puede superar la carga máxima autorizada para el portabicicletas, la carga de apoyo máxima del enganche para remolque, la masa máxima autorizada para el vehículo ni la carga máxima admisible sobre ejes del vehículo (véase el manual de instrucciones del vehículo).

Si no se tiene esto en cuenta, el portabicicletas podría soltarse del vehículo junto con las bicicletas y producirle lesiones a usted o a otras personas y/o provocar un accidente.

Atención

Las bicicletas deben estar fijadas al portabicicletas lo más homogéneamente posible y con un centro de gravedad bajo, y cada una de ellas debe estar asegurada con caídas por medio de un soporte en el marco de la bicicleta y de una correa de sujeción en la rueda delantera y en la trasera.

Si no se hace así, las bicicletas o algunas piezas de las mismas podrían soltarse del vehículo durante el viaje y provocar un accidente a los demás usuarios de la carretera con los consecuentes daños personales y materiales.

Antes de proceder al montaje, retire y guarde los asientos para niños y todas las piezas sueltas, como botellas de bebidas, bolsas para sillín, baterías de bicicletas eléctricas, etc.

Atención

Peligro de que se produzcan lesiones si se resbalan o se caen las bicicletas. Asegure las bicicletas para que no se puedan resbalar ni caer.

Lleve a cabo el montaje y desmontaje de las bicicletas con otra persona.

Atención

Según sea el tipo de vehículo, puede ser que el portabicicletas, con las bicicletas, esté situado excesivamente cerca del sistema de escape del vehículo. La elevada temperatura del tubo de escape o de los gases de escape podría dañar el portabicicletas y las bicicletas. En este caso, el portabicicletas no es apto para el uso.

Para transportar bicicletas con elementos de carbono, consulte al fabricante o distribuidor si son aptas para ser transportadas en el portabicicletas.

Disposición de las bicicletas

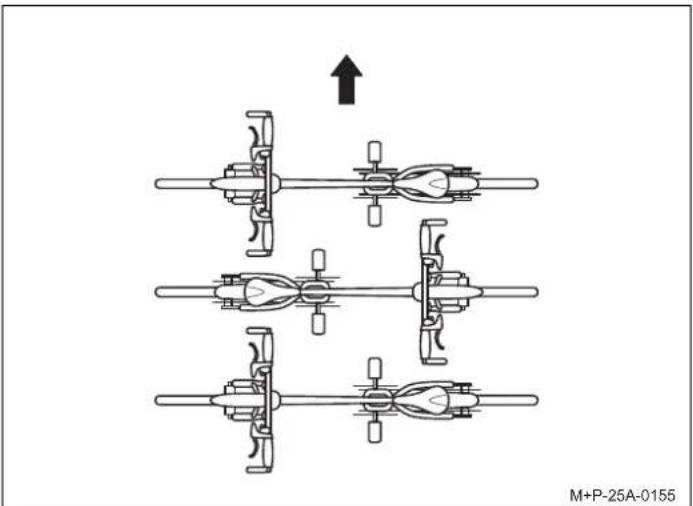

Respete la disposición opuesta de las bicicletas en el sentido de la marcha (flecha).

Nota

Coloque las bicicletas pesadas cerca del vehículo y las más ligeras (por ejemplo, bicicletas de niños) más hacia fuera del portabicicletas.

Monte la primera bicicleta con la corona dentada mirando hacia el vehículo.

Montar la primera bicicleta

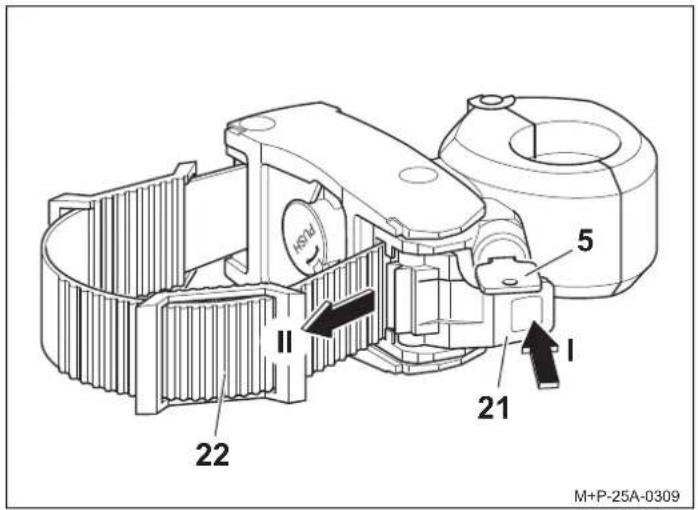

1. Desbloquee el tensor (21) con la llave (5).
2. Presione el tensor (21) (flecha I) y extraiga la correa de sujeción (22).

El mango giratorio (24) solo puede moverse cuando la correa de sujeción (22) se ha extraído del tensor (23).

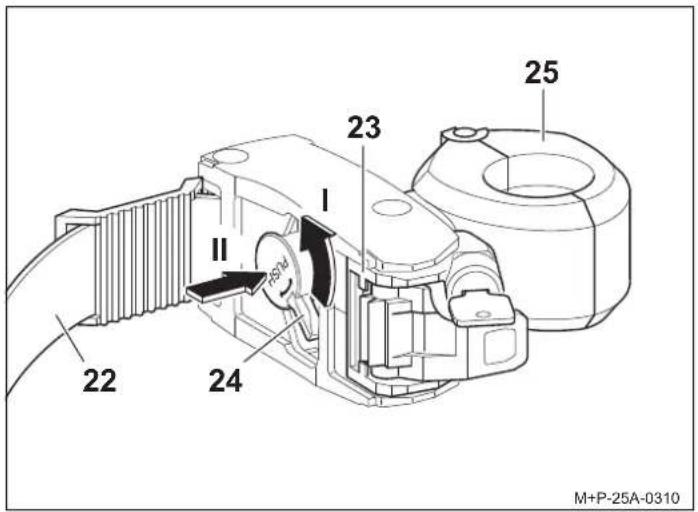

1. Gire el mango giratorio (24) hacia la izquierda (flecha I) y a continuación presione (flecha II). Se abre la pinza (25).

24 25 2 6 26 II 27 M+P-25A-0311

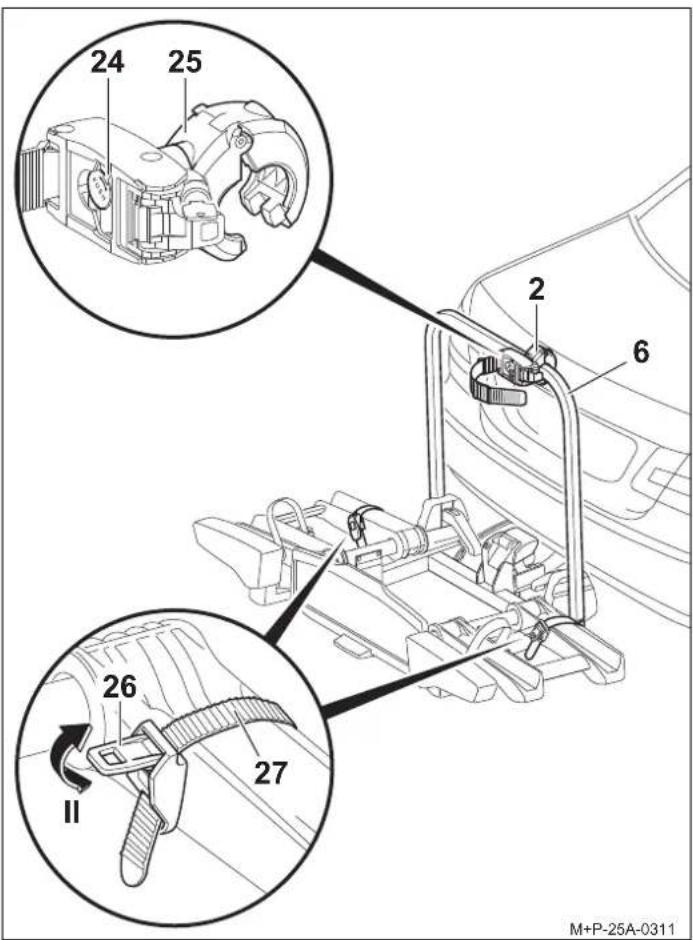

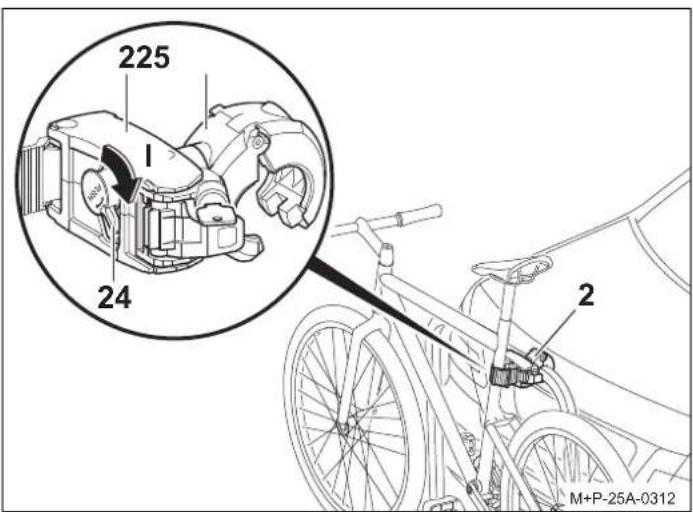

1. Posicione la pinza abierta (25) alrededor del marco soporte (6) y suelte la manija giratoria (24). Se cierra la pinza (25).
2. Presione el tensor (26) (flecha II) y extraiga la correa de sujeción (27).

225 1 24 2 M+P-25A-0312

Atención

Fije el soporte (2) solo al cuadro de la bicicleta, pues de otro modo se podrían dañar otros componentes de la misma. No se debe pinzar ningún otro componente como, por ejemplo, cables del cambio o del freno. Los soportes defectuosos se deben cambiar inmediatamente.

1. Coloque la bicicleta sobre los raíles para las ruedas (8) y posicione el soporte (2) del marco soporte. Asegure la bicicleta contra el vuelco.
2. Gire el mango giratorio (24) hacia la derecha hasta el tope (flecha I). La pinza (25) está bloqueada.

46 46 22 223 29 22 5 I 21 II 47 M+P-25A-0313

Nota

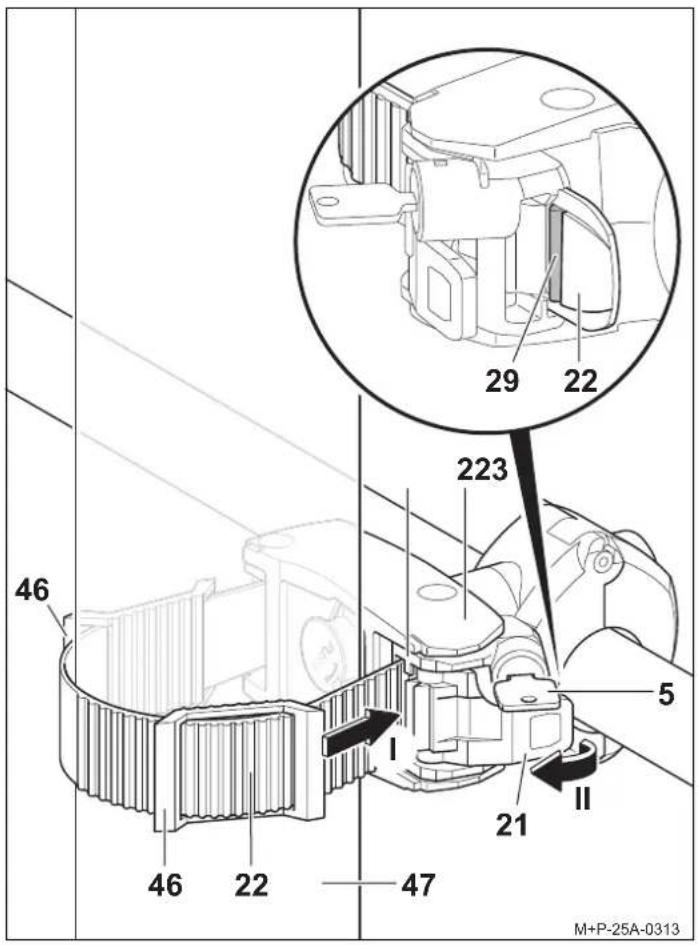

La correa de sujeción (22) solo puede introducirse cuando el mango giratorio del soporte (2) está girado por completo hacia la derecha.

Nota

Dependiendo de la forma del cuadro de la bicicleta, se pueden colocar uno o dos acolchados (46) junto a la correa de sujeción (22) para proteger el cuadro de la bicicleta.

1. Pase la correa de sujeción (22) alrededor del cuadro de la bicicleta (47) e introdúzcala en el tensor (23) (flecha I).
2. Introduzca la correa de sujeción (22) hasta que sobresalga al menos un diente de la correa (29).
3. Utilice el tensor (21) para apretar la correa de sujeción (22) (flecha II).
4. Bloquee el soporte (2) con la llave (5) y retírela.

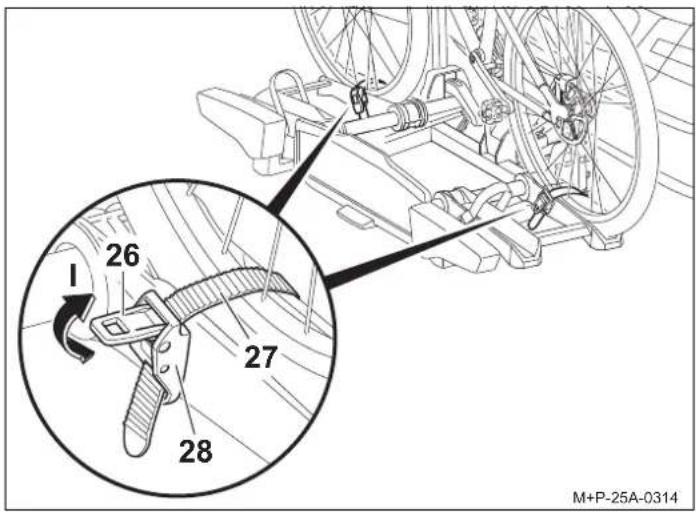

1. Pase la correa de sujeción (27) centrada entre los radios de la rueda.
2. Pase la correa de sujeción (27) por la hebilla (28) y apriétela.

Atención

No apriete demasiado la correa de sujeción (27), ya que se podrían dañar los neumáticos o las llantas.

1. Mediante el tensor (26), apriete la correa de sujeción (27) (flecha I).

Montaje de la segunda bicicleta

Fije el soporte (3) solo al cuadro de la bicicleta, pues de otro modo se podrían dañar otros componentes de la misma. No se debe pinzar ningún otro componente como, por ejemplo, cables del cambio o del freno. Los soportes defectuosos se deben cambiar inmediatamente.

Nota

El marco giratorio de la pinza (25) se puede girar hacia la derecha solo si el soporte (3) está colocado exactamente en ángulo recto con respecto al marco soporte (6) y la pinza (25) está completamente cerrada.

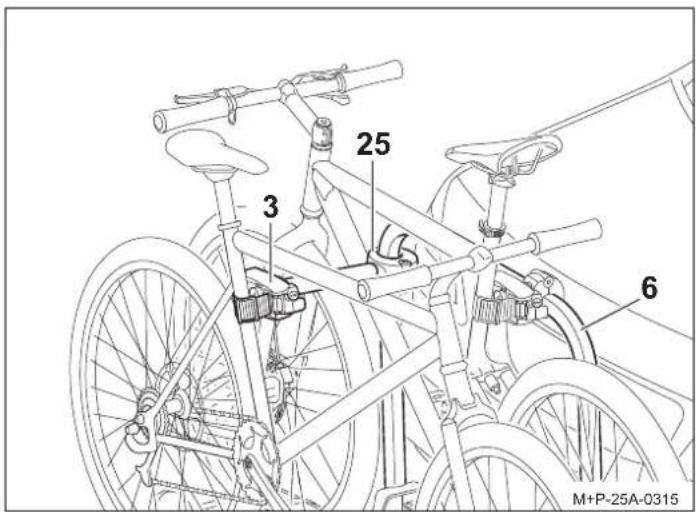

El montaje de la segunda bicicleta se realiza de forma análoga al de la primera. Se ha de tener en cuenta que las bicicletas se han de montar en sentido contrario entre sí.

Fijación de la tercera bicicleta

23 2322 22 II 5 I II 21 5 21 M+P-25A-0316

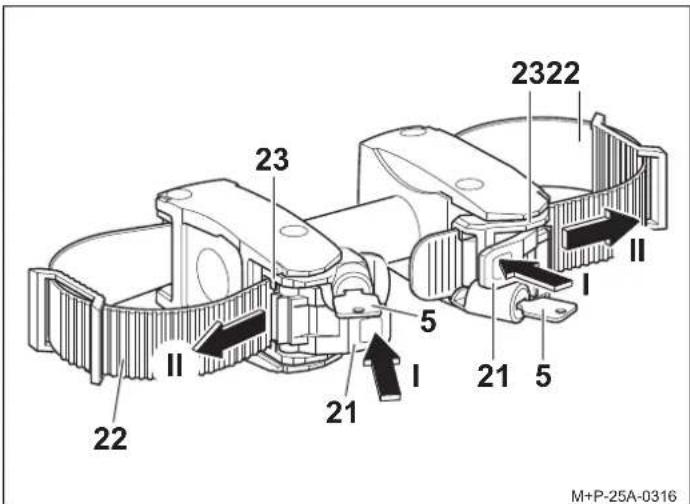

1. Desbloquee ambos tensores (21) con la llave (5).
2. Presione los tensores (21) uno tras otro (flecha I) y extraiga las correas de sujeción (22) del tensor (23) (flecha II).

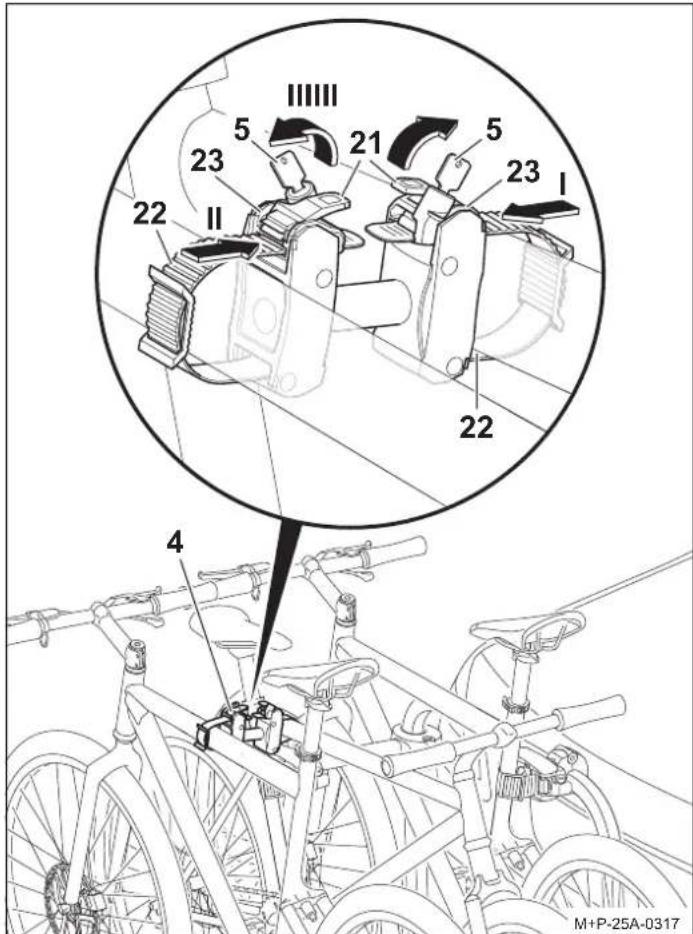

ⅢⅢ 5 21 5 23 23 Ⅱ 22 22 4 M+P-25A-0317

Atención

Fije el soporte (4) únicamente al cuadro de la bicicleta, pues de otro modo se podrían dañar otros componentes de la misma. No se debe pinzar ningún otro componente como, por ejemplo, cables del cambio o del freno. Los soportes defectuosos se deben cambiar inmediatamente.

1. Coloque la correa de sujeción (22) alrededor del cuadro de la segunda bicicleta e insértela en el tensor (23) hasta que sobresalga al menos un diente de la correa (flecha I).

2. Coloque la segunda correa de sujeción (22) alrededor del cuadro de la tercera bicicleta e insértela en el tensor (23) hasta que sobresalga al menos un diente de la correa (flecha II).

3. Mediante el tensor (21), apriete la correa de sujeción (22) (flecha III).
4. Bloquee ambos tensores (21) con la llave (5) y retírela.

Desmontaje de las bicicletas

Las bicicletas se desmontan en el orden inverso y los soportes (2), (3) y (4) se sueltan también en el orden inverso.

Guarde los soportes (2), (3) y (4) en el bolsillo lateral de la bolsa (14).

Ajuste de la fuerza de sujeción

La fuerza de pretensado puede reajustarse en los siguientes casos:

• La pinza (25) del soporte bloqueado (2) puede desplazarse en el marco soporte (6) (flecha I).
• El mango giratorio (24) no se puede girar hacia la derecha hasta el tope.

Atención

La fuerza de sujeción solo se puede ajustar una vez. Si es necesario volver a ajustar fuerza de sujeción, habrá que sustituir la tuerca autoblocante (30).

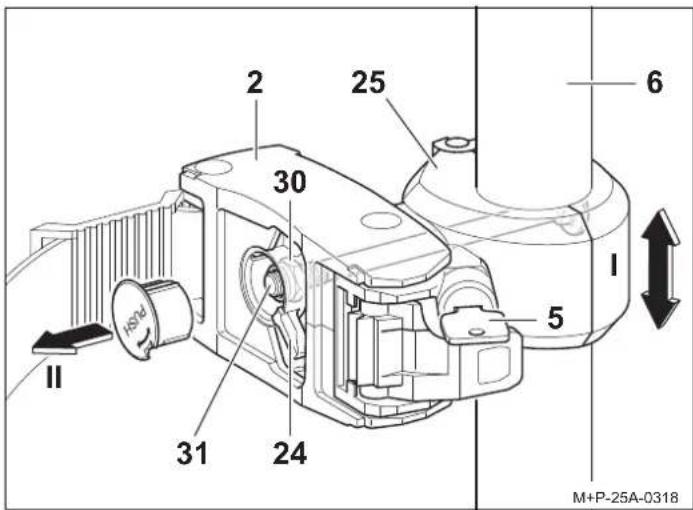

1. Retire la tapa del mango giratorio (24), por ejemplo, con un destornillador (flecha II).
2. Monte el soporte (2) en el marco soporte y bloqueelo, ver página 42.

Atención

No desenrosque por completo la tuerca autoblocante (30). Al menos una rosca debe sobresalir de la varilla roscada (31).

1. Aumento de la fuerza de sujeción: Apriete la tuerca (30) (entrecaras 13) un cuarto de vuelta.

O bien

Reducción de la fuerza de sujeción: Suelte la tuerca (30) (entrecaras 13) un cuarto de vuelta.

1. Compruebe la fuerza de sujeción de la pinza (25) y si es necesario repita los pasos de trabajo.
2. Vuelva a insertar la tapa en el mango giratorio (24). El soporte de la segunda bicicleta se ajusta de la misma manera.

Despliegue/repliegue del portabicicletas

Atención

Ábata cuidadosamente hacia abajo el portabicicletas y preste atención a que no haya ninguna persona ni objeto en el área de abatimiento.

Peligro de aplastamiento para personas y objetos en el área de abatimiento.

Preste atención a que al replegar el portabicicletas, este quede bien encastrado y bloqueado con los dos ganchos, pues de otro modo podría caerse durante la marcha, y provocar daños personales o materiales.

Abatimiento del portabicicletas

El portabicicletas se puede abatir para abrir el capó trasero y cargar o descargar el vehículo.

En el portabicicletas Uebler i21 Z (variante plegable a 90°), el manillar de la segunda bicicleta puede apoyarse en el suelo debido al mayor ángulo de inclinación. Con ello se podrían producir daños en el manillar. Dado el caso, desmonte la bicicleta cuando abata el portabicicletas.

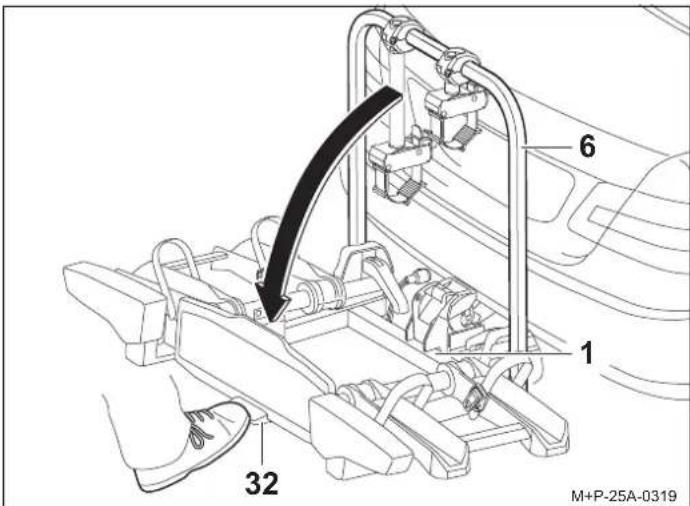

Accione el pedal (32) y abata el portabicicletas (1) tirando del marco soporte (6) o del marco de la bicicleta hacia abajo con las bicicletas montadas en el portabicicletas.

Replegar el portabicicletas

1 33 34 33 34 M+P-25A-0320

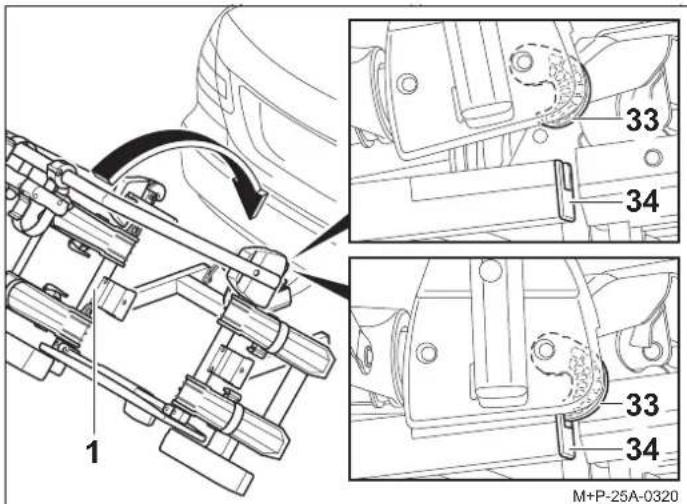

1. Repliegue el portabicicletas (1) de forma que los dos ganchos (33) se enclaven totalmente en el marco (34) y queden bloqueados.
2. Controle si el portabicicletas (1) está bien fijo zarandeándolo. En caso necesario, abata otra vez hacia abajo el portabicicletas (1) y vuelva a replegarlo.

Preparativos para iniciar la marcha

Atención

Después de cada montaje, antes de cada viaje así como ocasionalmente durante los viajes largos, se ha de controlar si las uniones atornilladas y fijaciones del portabicicletas y de las bicicletas están fijas. De no ser así, se deberán reapretar.

Si no se tiene esto en cuenta, el portabicicletas podría soltarse del vehículo junto con las bicicletas y producirle lesiones a usted o a otras personas y/o provocar un accidente.

Este control se deberá repetir a intervalos regulares dependiendo de las características de la calzada.

Atención

Antes de cada trayecto se ha de comprobar si el sistema de alumbrado está en perfectas condiciones, pues de otro modo se pueden producir accidentes.

Nota

La matrícula y el dispositivo de alumbrado del portabicicletas no deben quedar ocultos.

Si el portabicicletas no está totalmente cargado se ha de prestar atención a que se den las siguientes condiciones:

• se han retirado del marco soporte y se han guardado en el maletero los soportes innecesarios
• se han retirado y guardado todas las llaves
• se han cerrado las correas de sujeción de todos los raíles para ruedas.

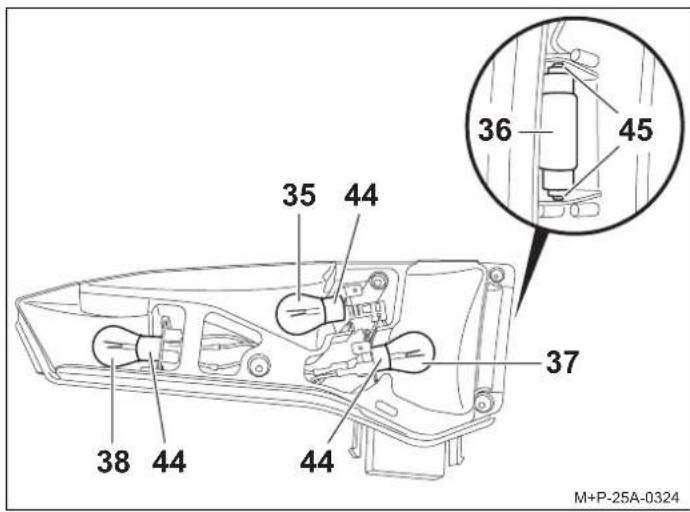

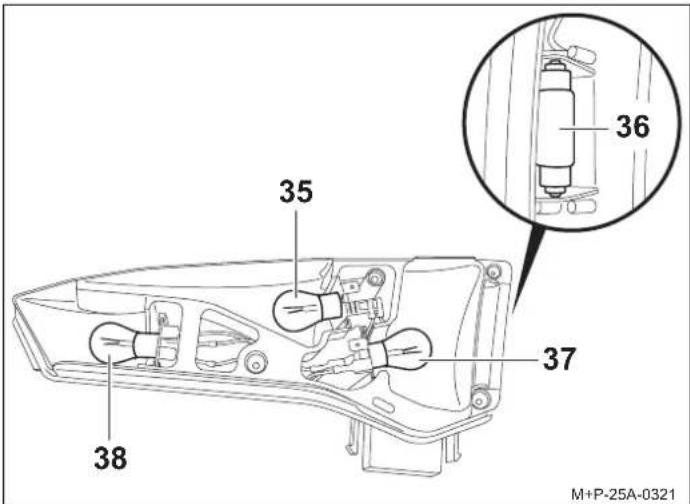

Cambio de bombillas

Atención

Para cambiar las bombillas es necesario apagar el encendido del vehículo y desenchufar el sistema del dispositivo de alumbrado de la toma del sistema eléctrico del enganche para remolque. Si no se tiene esto en cuenta, se puede producir un cortocircuito o daños materiales. En caso de duda, encargue el cambio de las bombillas a un taller especializado.

Nota

El cambio de bombillas se describe y representa tomando como ejemplo el grupo óptico trasero izquierdo del portabicicletas. Para el grupo óptico trasero derecho se deberá proceder consecuentemente.

Nota

Cuando se solicita una bombilla nueva, debe indicarse el nombre de la bombilla en cuestión.

35 36 37 38 M+P-25A-0321

Denominación	N° de pieza de repuesto
35 Intermitente ^a BL PY21W 12V amarillo	E1687
36 Luz de matrícula ^a BL C5W 12 V (35 mm de largo) blanca	E1687
37 Luz trasera antiniebla ^a del grupo óptico trasero izquierdoBL PR21W 12V rojaLuz de marcha atrás ^a del grupo óptico trasero derechoBL P21W 12V blanca	E1687E1687
38 Luz de freno/luz trasera ^a BL P21/5W 12V blanca	E1687

a La bombilla se puede adquirir en el comercio.

41 40 9 40 39 M+P-25A-0322

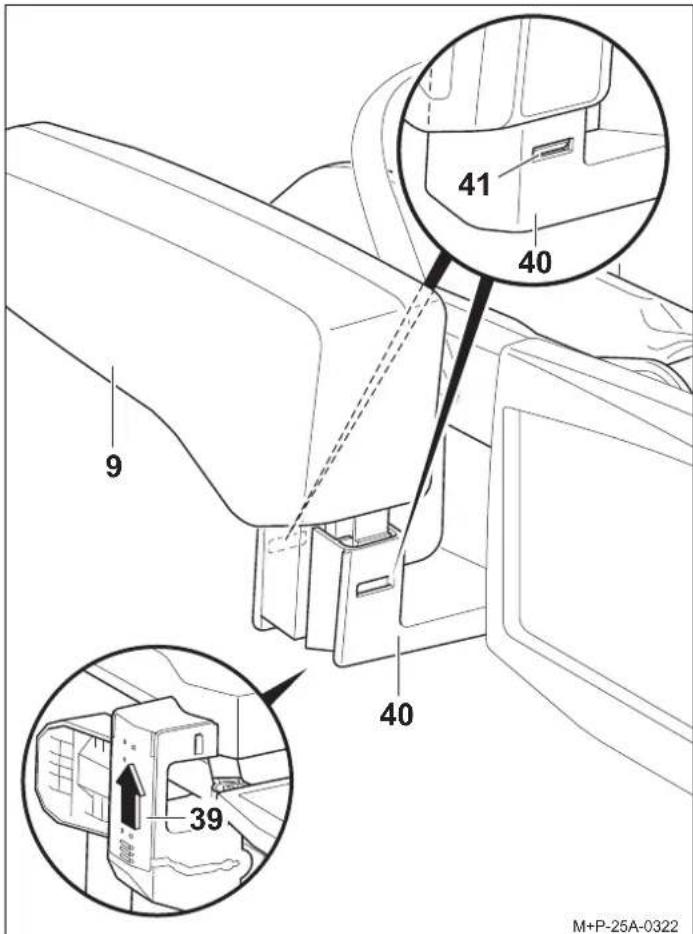

1. Extraiga la tapa (39) situada en la parte inferior del soporte (40) deslizándola en el sentido de la flecha y desconecte por completo del soporte (40) el cable que se encuentra debajo.
2. Presione los bloqueos (41) y extraiga con cuidado el grupo óptico trasero (9) del alojamiento (40).

42 42 43 M+P-25A-0323

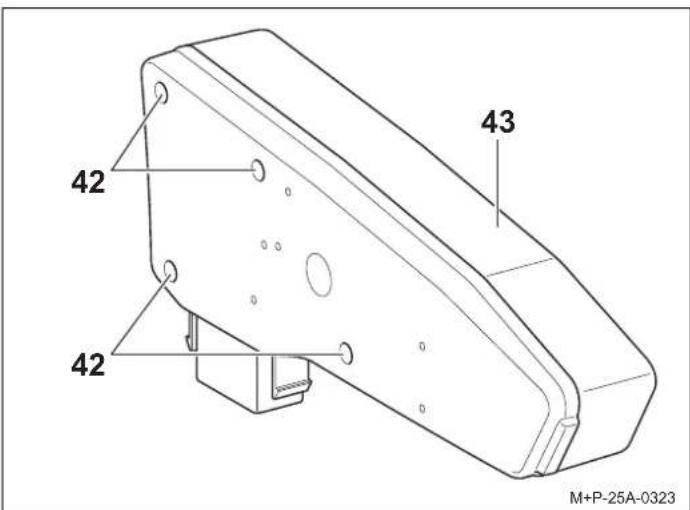

1. Desenrosque los tornillos (42) y retire el cristal de dispersión (43).

35 44 36 45 37 38 44 44 M+P-25A-0324

1. Presione ligeramente la bombilla defectuosa (35, 37, 38) en el casquillo (44), gírela 90° en sentido contrario a las agujas del reloj y sáquela.

2. Extraiga la bombilla (36) del alojamiento (45).

Nota

Agarre las bombillas nuevas únicamente con un paño limpio y colóquelas en el casquillo correspondiente (44, 45).

1. Presione ligeramente la nueva bombilla (35, 37, 38) en el portalámparas (44) y gírela 90° en sentido horario. Bombillas necesarias, ver página 46.
2. Presione la nueva bombilla (36) ligeramente en el portalámparas (45). Para la bombilla adecuada, , ver página 46.
3. Vuelva a atornillar el cristal de dispersión (43) apretando los tornillos (42) con la mano.
4. El montaje del grupo óptico trasero (9) tiene lugar en orden inverso. Los bloqueos (41) y la tapa (39) deben encastrar de forma audible.

Indicaciones generales de seguridad

El conductor del vehículo es responsable de que ni el portabicicletas, las bicicletas o el estado del vehículo obstaculicen su visibilidad o su capacidad auditiva. Debe asegurarse de que el vehículo, el portabicicletas y las bicicletas se ajustan a la normativa y de que no se perjudica la seguridad vial.

La iluminación obligatoria y los dispositivos de alumbrado deben estar disponibles y listos para funcionar incluso de día.

Estas instrucciones de montaje y uso contienen la homologación general del portabicicletas para enganches para remolque y se deben llevar siempre en el vehículo.

Respete las disposiciones legales que rijan en el país donde utilice el portabicicletas.

Atención

Se deben observar estrictamente los trabajos e indicaciones de seguridad expuestos las instrucciones de montaje y uso. El portabicicletas para el enganche para remolque se debe utilizar únicamente para transportar bicicletas. El portabicicletas no es apto para utilizarlo sobre terreno no asfaltado.

Después de cada montaje, antes de cada viaje así como ocasionalmente durante los viajes largos, se ha de controlar si las uniones atornilladas y fijaciones del portabicicletas y de las bicicletas están fijas. De no ser así, se deberán reapretar. Este control se deberá repetir a intervalos regulares dependiendo de las características de la calzada.

Durante la marcha, el conductor deberá controlar por el retro- visor si el portabicicletas y las bicicletas permanecen en su sitio o si se han desplazado.

Si se percibe algún cambio, siga circulando a baja velocidad hasta la parada más próxima posible y apriete las uniones atornilladas y fijaciones del portabicicletas o de las bicicletas.

Si no se tiene esto en cuenta, el portabicicletas podría soltarse del vehículo junto con las bicicletas y producirle lesiones a usted o a otras personas y/o provocar un accidente.

Atención

Las piezas móviles, como por ejemplo los tornillos del cierre rápido, deben limpiarse y lubricarse periódicamente para evitar que queden bloqueados.

No utilice lubricante en ninguna otra unión atornillada. Si lo hace, las uniones atornilladas podrían soltarse del vehículo junto con las bicicletas, lo cual podría provocar daños personales o un accidente.

Atención

Si las bicicletas montadas sobresalen más de 40 cm del borde exterior de la superficie de iluminación de las luces de posición o los grupos ópticos traseros del portabicicletas, deberá indicarse lateralmente a un máximo de 40 cm de su cara exterior y a un máximo de 150 cm de altura sobre la calzada, por delante con una luz blanca y por detrás con una luz roja.

Para transportar bicicletas se han de marcar adicionalmente las ruedas que sobresalgan lateralmente.

En los trayectos nocturnos se han de cubrir los catadióptricos o los reflectores de las ruedas para evitar que se distorsione el efecto de la iluminación trasera del vehículo y confunda a los demás usuarios de la calzada.

Si no se tiene esto en cuenta, se podría producir un accidente.

Atención

Antes de comenzar el trayecto, se ha de comprobar el funcionamiento del sistema de alumbrado. Si está encendida la luz trasera antiniebla del portabicicletas, se deberá entonces apagar la luz trasera antiniebla del vehículo, ya que no deben estar ambas encendidas al mismo tiempo.

En los modelos de vehículos con homologación de tipo posterior al 01.10.1998, el portabicicletas montado o las bicicletas montadas no deben tapar la tercera luz de freno del vehículo.

La tercera luz de freno del vehículo debe ser visible: a derecha e izquierda en un ángulo horizontal de 10° respecto al eje longitudinal del vehículo, por arriba en un ángulo vertical de 10° respecto al borde de la luz y por abajo en un ángulo vertical de 5° respecto al borde inferior de la luz.

Si no se cumplen estos valores, se deberá montar una "tercera" luz de freno de repuesto.

Si no se tiene esto en cuenta, se podría producir un accidente.

Atención

El montaje del portabicicletas y de las bicicletas altera el comportamiento de marcha y de frenado del vehículo, así como su sensibilidad al viento lateral. No se debe superar la velocidad máxima de 130 km/h.

No cubra las bicicletas con lonas, fundas ni protecciones por el estilo, pues modificarían la superficie de ataque del viento y ello influiría fuertemente en el comportamiento de marcha.

Coloque la carga pesada del maletero hacia delante para evitar que haya una carga excesiva atrás.

Ajuste siempre el modo de conducción a las condiciones de la carretera, del tráfico y climatológicas, y conduzca de forma especialmente cuidadosa cuando lleve el portabicicletas cargado.

Si no se tiene esto en cuenta, el portabicicletas podría soltarse del vehículo junto con las bicicletas y producirle lesiones a usted o a otras personas y/o provocar un accidente.

Atención

Si el vehículo tiene un portón trasero eléctrico, preste atención a que quede el espacio libre necesario cuando esté montado el portabicicletas. Si es posible, se debe desactivar el sistema eléctrico del portón trasero y manejarlo manualmente.

Desmonte el portabicicletas antes de lavar el vehículo en una instalación de lavado. De otro modo, podrían resultar dañados el portabicicletas, el vehículo o la instalación de lavado.

Nota sobre la eliminación

Deseche los componentes, accesorios y embalajes de forma conveniente para una reutilización ambientalmente correcta. No deseche las bombillas con la basura doméstica o residual.

De acuerdo con la Directiva Europea 2012/19/EU y la Ley sobre dispositivos eléctricos y electrónicos, los equipos eléctricos que ya no son utilizables deben ser recogidos por separado y reutilizados de forma respetuosa con el medio ambiente.

Por favor, separe el juego de bombillas del soporte y lleve los componentes que ya no puedan utilizarse a un punto de recogida adecuado.

Pregunte a su distribuidor especializado.

Beste klant,

Suporte de bicicletas Uebler i21 Z90 para 2 bicicletas Ref.ª de encomenda 18110 (articulado em 90°) Suporte de bicicletas Uebler i21 Z60 para 2 bicicletas Ref.ª de encomenda 18190 (articulado em 60°) Suporte de bicicletas Uebler i31 Z para 3 bicicletas Ref.ª de encomenda 18130

Rebater o suporte de bicicletas

1 33 34 33 34 M+P-25A-0320
