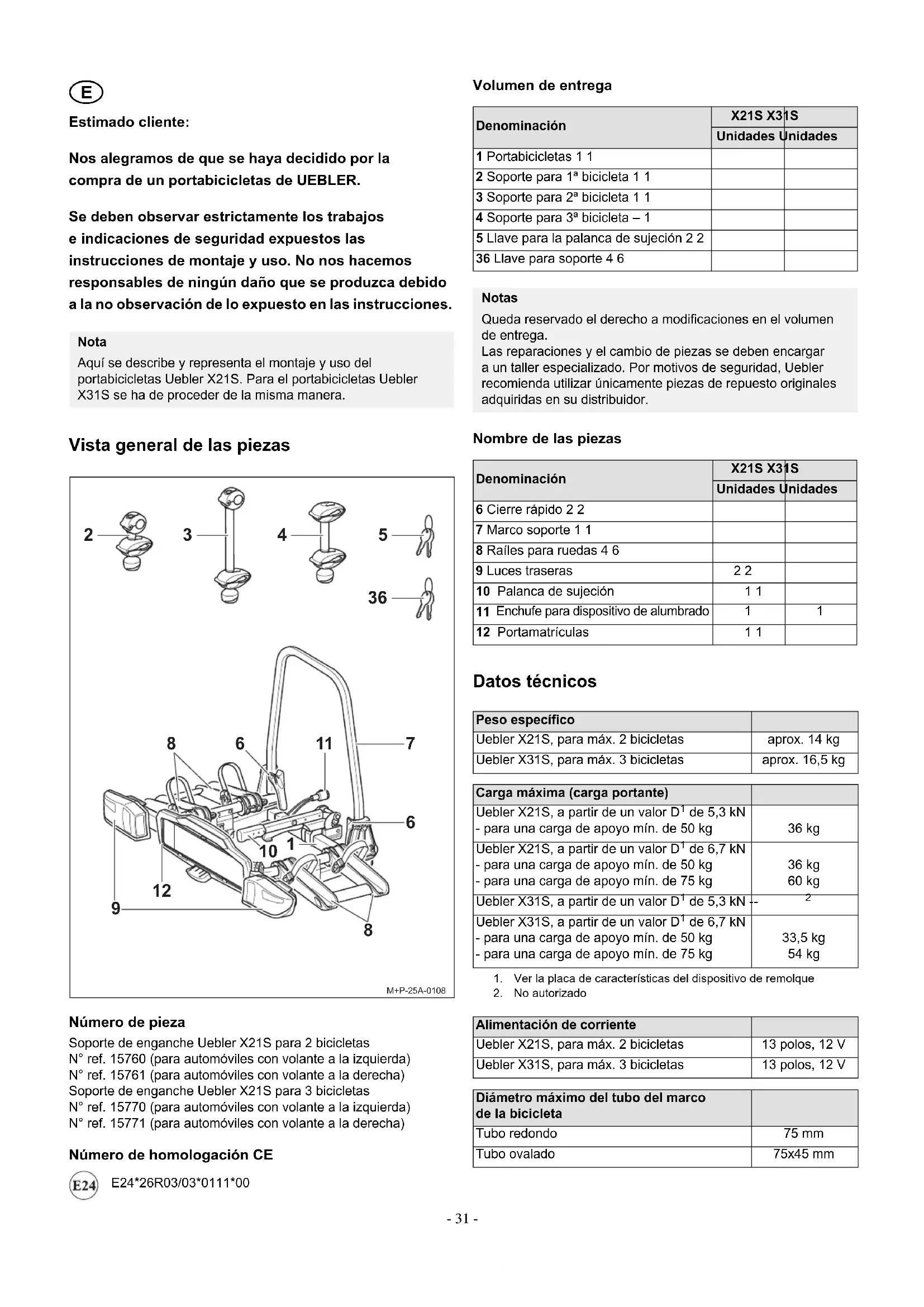

Estimado cliente: Nos alegramos de que se haya decidido por la compra de un portabicicletas de UEBLER. Se deben observar estrictamente los trabajos e indicaciones de seguridad expuestos las instrucciones de montaje y uso. No nos hacemos responsables de ningún daño que se produzca debido a la no observación de lo expuesto en las instrucciones. Vista general de las piezas Número de pieza Soporte de enganche Uebler X21S para 2 bicicletas N° ref. 15760 (para automóviles con volante a la izquierda) N° ref. 15761 (para automóviles con volante a la derecha) Soporte de enganche Uebler X21S para 3 bicicletas N° ref. 15770 (para automóviles con volante a la izquierda) N° ref. 15771 (para automóviles con volante a la derecha) Número de homologación CE E24*26R03/03*0111*00 Volumen de entrega Nombre de las piezas Datos técnicos Nota Aquí se describe y representa el montaje y uso del portabicicletas Uebler X21S. Para el portabicicletas Uebler X31S se ha de proceder de la misma manera.

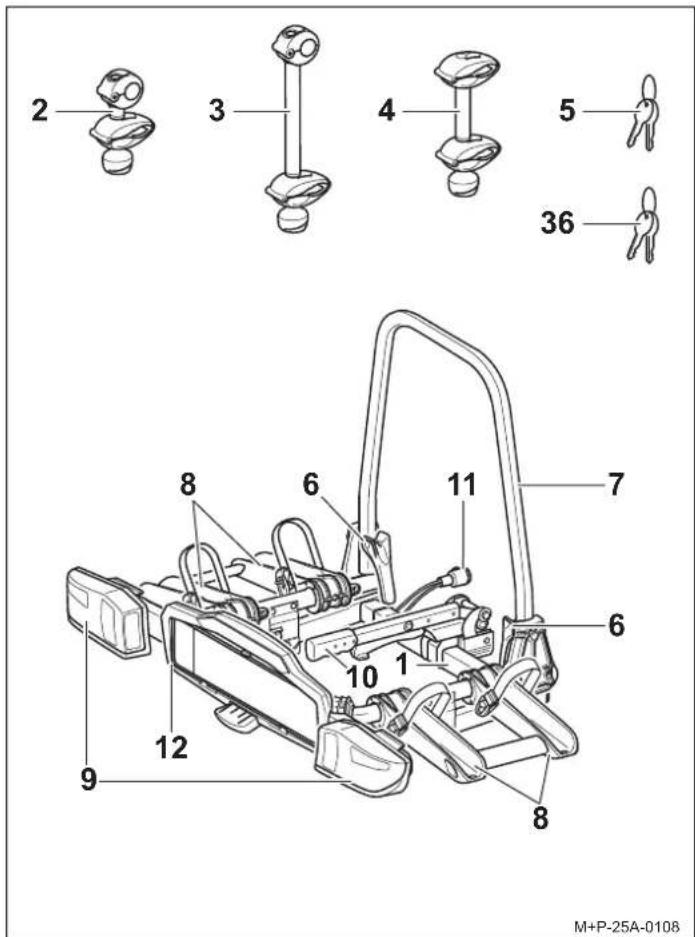

M+P-25A-0108 Denominación X21S X31S Unidades Unidades 1 Portabicicletas 1 1 2 Soporte para 1ª bicicleta 1 1 3 Soporte para 2ª bicicleta 1 1 4 Soporte para 3ª bicicleta – 1 5 Llave para la palanca de sujeción 2 2 36 Llave para soporte 4 6 Notas Queda reservado el derecho a modificaciones en el volumen de entrega. Las reparaciones y el cambio de piezas se deben encargar a un taller especializado. Por motivos de seguridad, Uebler recomienda utilizar únicamente piezas de repuesto originales adquiridas en su distribuidor. Denominación X21S X31S Unidades Unidades 6 Cierre rápido 2 2 7 Marco soporte 1 1 8 Raíles para ruedas 4 6 9 Luces traseras 2 2 10 Palanca de sujeción 1 1

Enchufe para dispositivo de alumbrado

12 Portamatrículas 1 1 Peso específico Uebler X21S, para máx. 2 bicicletas aprox. 14 kg Uebler X31S, para máx. 3 bicicletas aprox. 16,5 kg Carga máxima (carga portante) Uebler X21S, a partir de un valor D

de 5,3 kN - para una carga de apoyo mín. de 50 kg

1. Ver la placa de características del dispositivo de remolque

36 kg Uebler X21S, a partir de un valor D

de 6,7 kN - para una carga de apoyo mín. de 50 kg - para una carga de apoyo mín. de 75 kg 36 kg 60 kg Uebler X31S, a partir de un valor D

de 6,7 kN - para una carga de apoyo mín. de 50 kg - para una carga de apoyo mín. de 75 kg 33,5 kg 54 kg Alimentación de corriente Uebler X21S, para máx. 2 bicicletas 13 polos, 12 V Uebler X31S, para máx. 3 bicicletas 13 polos, 12 V Diámetro máximo del tubo del marco de la bicicleta Tubo redondo 75 mm Tubo ovalado 75x45 mm- 32 - Lámparas

3. La bombilla se puede adquirir en el comercio.

Desplegar/plegar el portabicicletas Plegar el portabicicletas

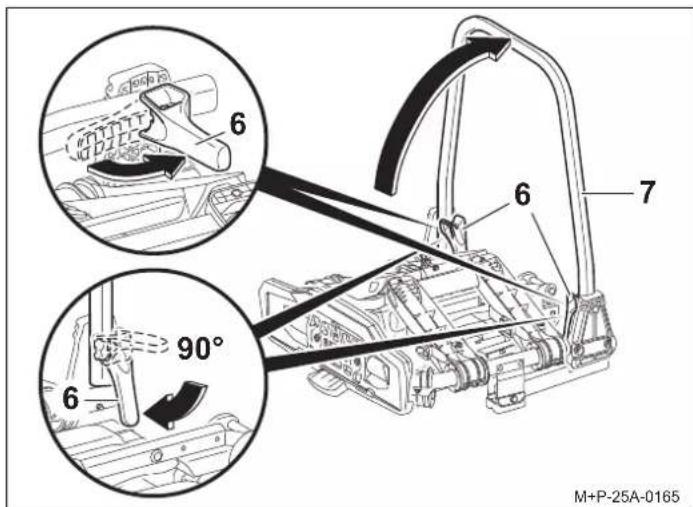

1. Abra el cierre rápido (6) hasta que quede en una posición

de aproximadamente 90°.

2. Abata hacia arriba el marco soporte (7) y cierre totalmente el

cierre rápido (6) de forma que el marco soporte (7) quede fijo.

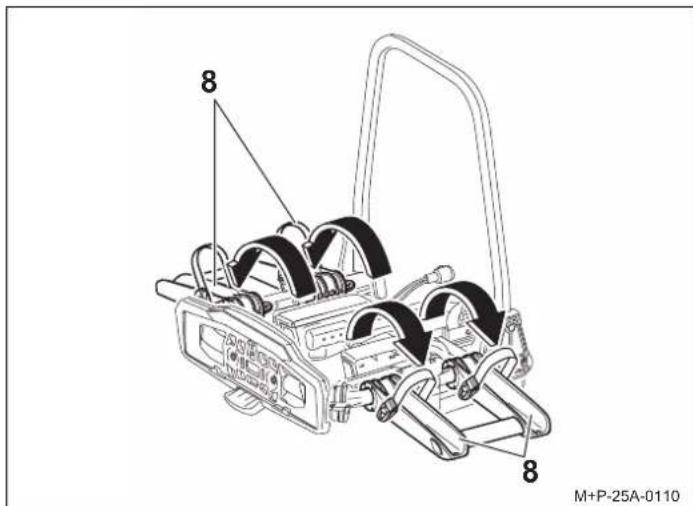

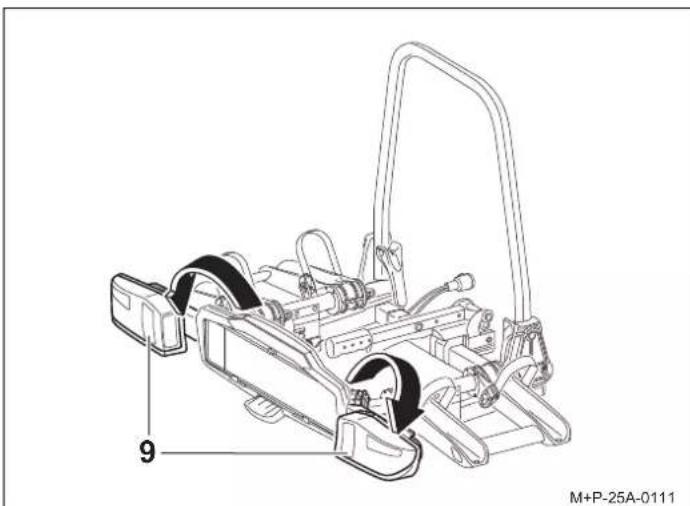

3. Despliegue los raíles para ruedas (8) y preste atención a que

4. Despliegue los raíles para ruedas (9) y haga que queden

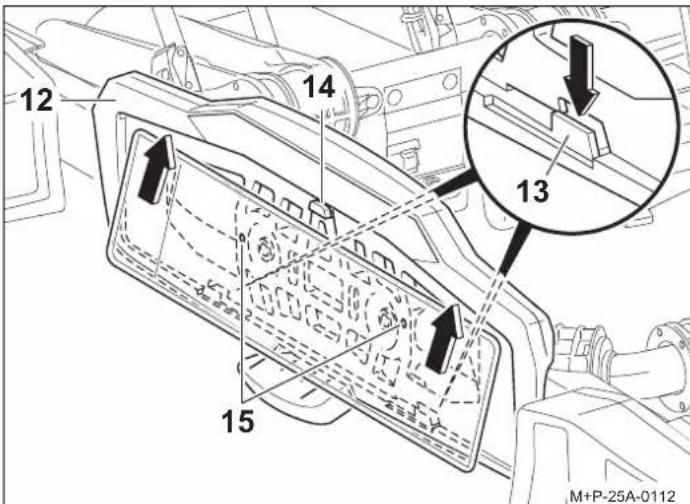

5. Empuje hacia abajo el soporte (13). Inserte la matrícula en el

portamatrículas (12), empújela hacia arriba y colóquela bien.

6. Suelte el soporte (13) y controle que la matrícula esté fija.

Nombre N° de pieza de repuesto Intermitente BL HY21W 12V amarillo Ver n° 32, página 38 E1640 Iluminación de la matrícula

BL C5W 12V (35 mm de laro) blanca Ver n° 33, página 38

en la luz trasera izquierda BL PR21W 12V roja Ver n° 34, página 38

en la luz trasera derecha BL PR21W 12V blanca Ver n° 34, página 38

Freno / luz de posición trasera

BL P21/5W 12V blanca Ver n° 35, página 38

M+P-25A-0110 Nota La matrícula del portabicicletas tiene que coincidir con la matrícula oficial del vehículo y ser bien legible. Nota Para colocar matrículas más altas, empuje hacia atrás los topes (14) e inserte totalmente la matrícula en el portamatrículas (12). En el caso de matrículas estrechas, se han de sujetar a través de los orificios perforados (15).

M+P-25A-0112- 33 - Replegar el portabicicletas

1. El plegado de las luces traseras y de los raíles para ruedas

tiene lugar en el orden inverso.

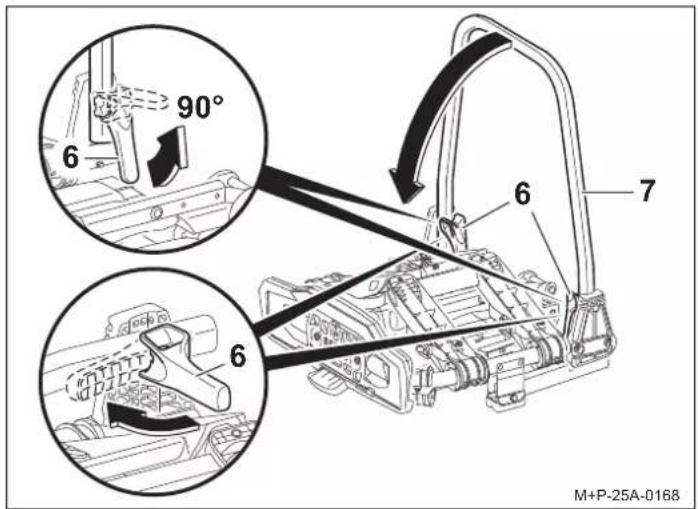

2. Abra el cierre rápido (6) hasta que quede en una posición

de aproximadamente 90°.

3. Abata hacia abajo el marco soporte (7).

4. Cierre el cierre rápido (6) en la posición de transporte.

Montar/desmontar el portabicicletas en el vehículo Montar el portabicicletas en el vehículo

1. Desbloquee la palanca de sujeción con la llave (5).

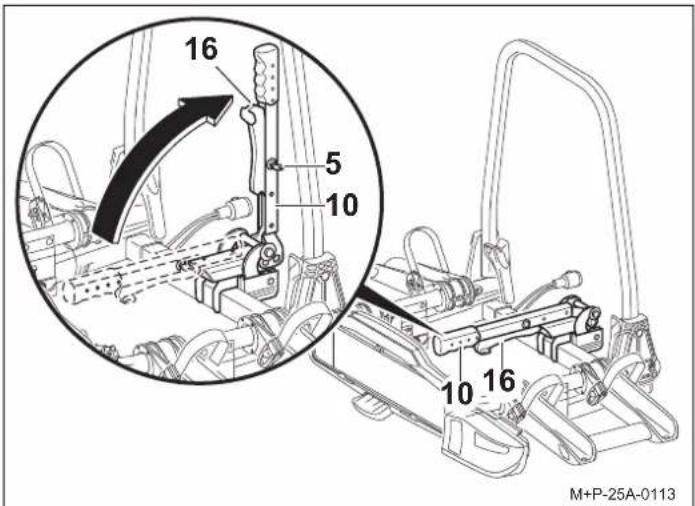

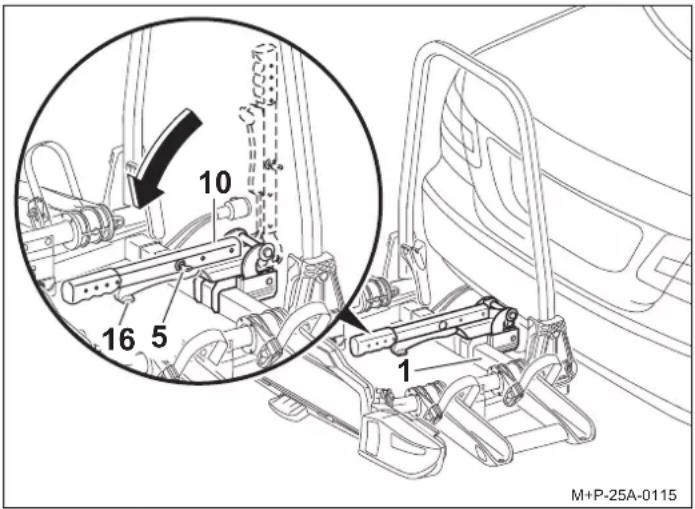

2. Empuje hacia abajo la palanca de seguridad (16) y tire

de la palanca de sujeción (10) hacia arriba. Atención Si se ha adaptado la posición de las luces traseras (9) para colocar el portabicicletas, antes de replegar el portabicicletas, se habrán de devolver las luces traseras (9) a su posición original. Si no se tiene esto en cuenta, se pueden producir daños materiales. Lleve a cabo en el orden inverso los pasos de trabajo expuestos en el capítulo “Ajustar la iluminación” en la página 37. Nota Los cierres rápidos (6) y marco soporte (7) deben limpiarse con regularidad o cuando están sucios o se mueven con dificultad usando agua con jabón. Atención El dispositivo de remolque debe ser adecuado para montar un portabicicletas:

• Valor D del cabezal de bola (ver “Datos técnicos” en la página 31).

• Material del dispositivo de arranque acero por lo menos 52-3 (ver placa de características en el dispositivo de arranque) Si no se tiene esto en cuenta, el portabicicletas podría soltarse junto con las bicicletas y provocar daños personales o un accidente. El cabezal de bola se debe limpiar y engrasar antes de proceder al montaje.

90° M+P-25A-0168 Atención Para el uso del portabicicletas en el vehículo, las luces traseras deben estar siempre desplegadas. No se autoriza el uso del portabicicletas con las luces traseras plegadas, pues ello podría provocar accidentes. Antes de cada viajes se ha de comprobar si el dispositivo de alumbrado está correctamente posicionado y si funciona debidamente. Atención Si no se tiene en cuenta la alteración de las medidas del vehículo (anchura, altura y profundidad) cuando está montado el portabicicletas, se pueden producir daños personales y materiales. Tenga en cuenta las nuevas medidas al pasar por túneles o pasos estrechos. Preste atención al ir marcha atrás. Nota Cuando no se utilice, desacoplar el portabicicletas del vehículo. Así se ahorra combustible.

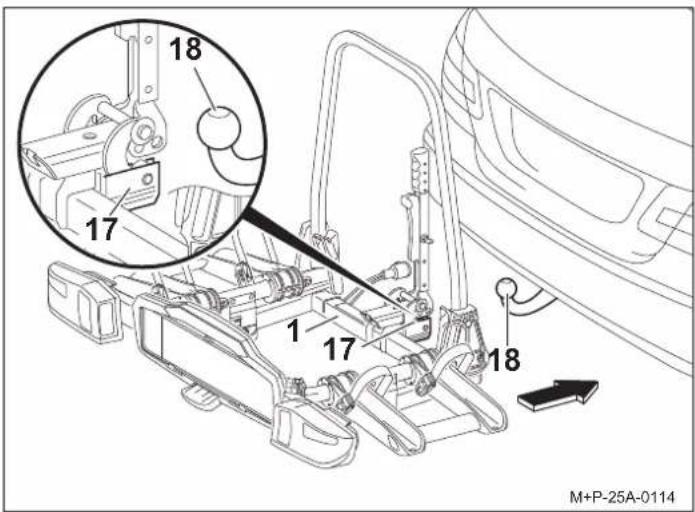

3. Pase el alojamiento (17) horizontalmente por encima del

cabezal de bola (18) y asegure el portabicicletas (1) para que no se pueda caer.

4. Alinee el portabicicletas (1) en paralelo al parachoques

y empuje hacia abajo la palanca de sujeción (10) de forma que encastre la palanca de seguridad (16).

5. Bloquee la palanca de sujeción (10) con la llave (5) y retire

6. Controle si el portabicicletas (1) está bien fijo zarandeándolo.

En caso necesario, retire el portabicicletas (1) y vuelva a fijarlo.

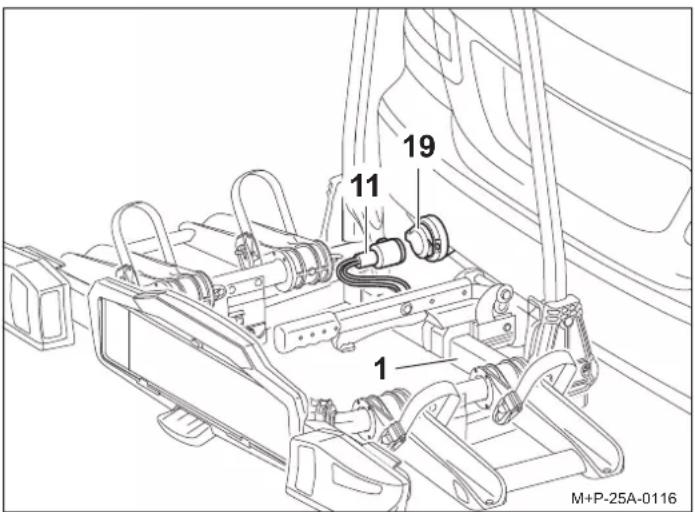

7. Extraiga de su alojamiento el enchufe para el dispositivo de

alumbrado (11), enchúfelo en la toma (19) y gírelo en el sentido horario hasta el tope.

8. Controle el funcionamiento del dispositivo de alumbrado.

Desmontar el portabicicletas del vehículo El desmontaje del portabicicletas (1) del vehículo tiene lugar en el orden inverso. Montar/desmontar bicicletas

M+P-25A-0116 Atención El portabicicletas para el dispositivo de remolque solo es apto para transportar bicicletas. En el portabicicletas solo se pueden transportar bicicletas con un peso máximo de 30 kg cada una. De ningún modo se puede superar la carga máxima autorizada para el portabicicletas, la carga de apoyo del dispositivo de remolque, el peso total autorizado para el vehículo ni la carga máxima autorizada sobre los ejes del vehículo (ver manual de instrucciones del vehículo). Si no se tiene esto en cuenta, el portabicicletas podría soltarse del vehículo junto con las bicicletas y provocar daños personales o un accidente. Atención Las bicicletas deben estar fijadas al portabicicletas lo más homogéneamente posible y con un centro de gravedad bajo, y cada una de ellas debe estar asegurada con caídas por medio de un soporte en el marco de la bicicleta y de una correa de sujeción en la rueda delantera y en la trasera. Si no se hace así, las bicicletas o algunas piezas de las mismas podrían soltarse del vehículo durante el viaje y provocar un accidente a los demás usuarios de la carretera con los consecuentes daños personales y materiales. Antes de proceder al montaje, retire y guarde los asientos para niños y todas las piezas sueltas, como botellas de bebidas, bolsas para sillín, baterías de bicicletas eléctricas, etc. Atención Peligro de que se produzcan lesiones si se resbalan o se caen las bicicletas. Asegure las bicicletas para que no se puedan resbalar ni caer. Lleve a cabo el montaje y desmontaje de las bicicletas con otra persona. Precaución Según sea el tipo de vehículo, puede ser que el portabicicletas, con las bicicletas, esté situado excesivamente cerca del sistema de escape del vehículo. La elevada temperatura del tubo de escape o de los gases de escape podría dañar el portabicicletas y las bicicletas. En este caso, el portabicicletas no es apto para el uso. Para transportar bicicletas con elementos de carbono, consulte al fabricante o distribuidor si son aptas para ser transportadas en el portabicicletas.- 35 - Disposición de las bicicletas Respete la colocación de las bicicletas según el sentido de marcha (flecha), tal y como se representa aquí. Montar la primera bicicleta

1. Extraiga el soporte (2) del embalaje y prepárelo para el montaje

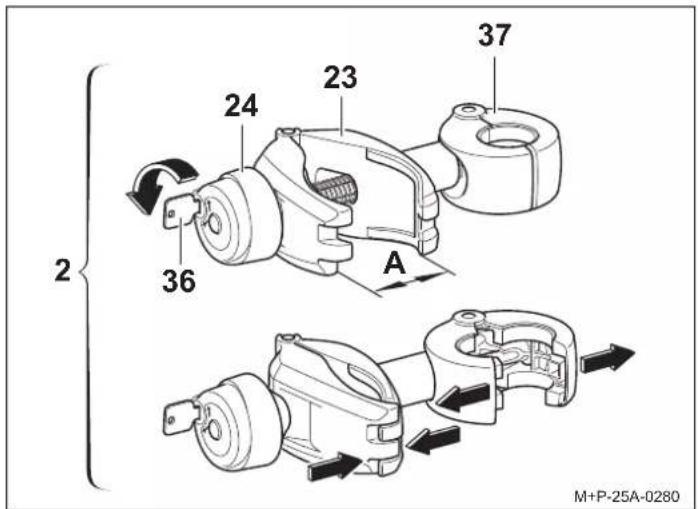

2. Desbloquee el mango giratorio (24) con la llave (36).

3. Desenrosque la pinza (23) con el mango giratorio (24) hasta

que la pinza (23) esté abierta (A).

4. Oprima las dos partes de la pinza (23) y manténgala apretada.

Se abre la pinza (37).

5. Coloque la pinza abierta (37) alrededor del marco soporte y

ciérrela alrededor de este soltando la pinza (23).

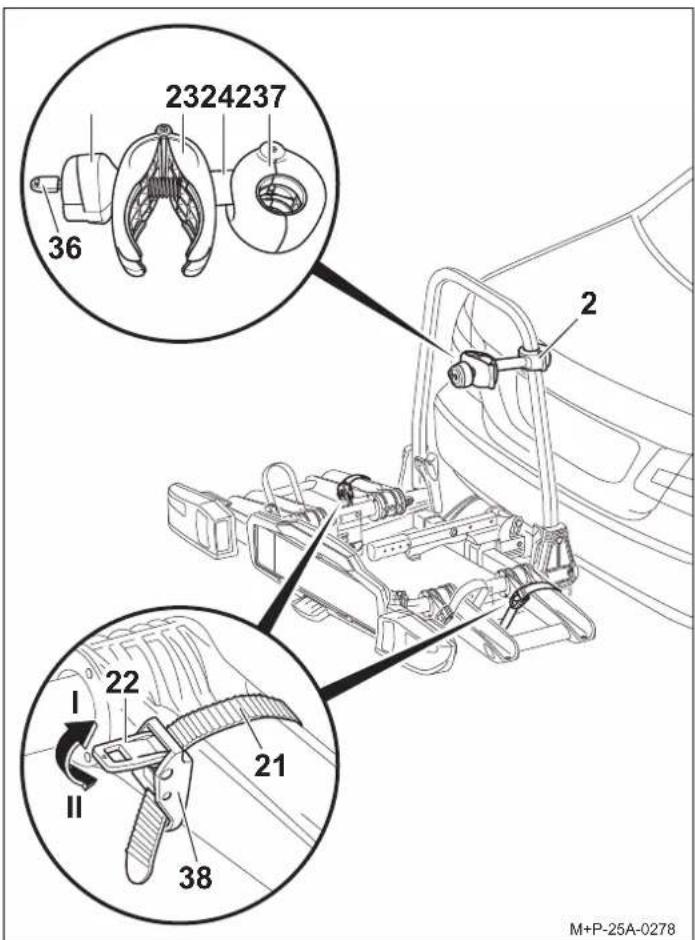

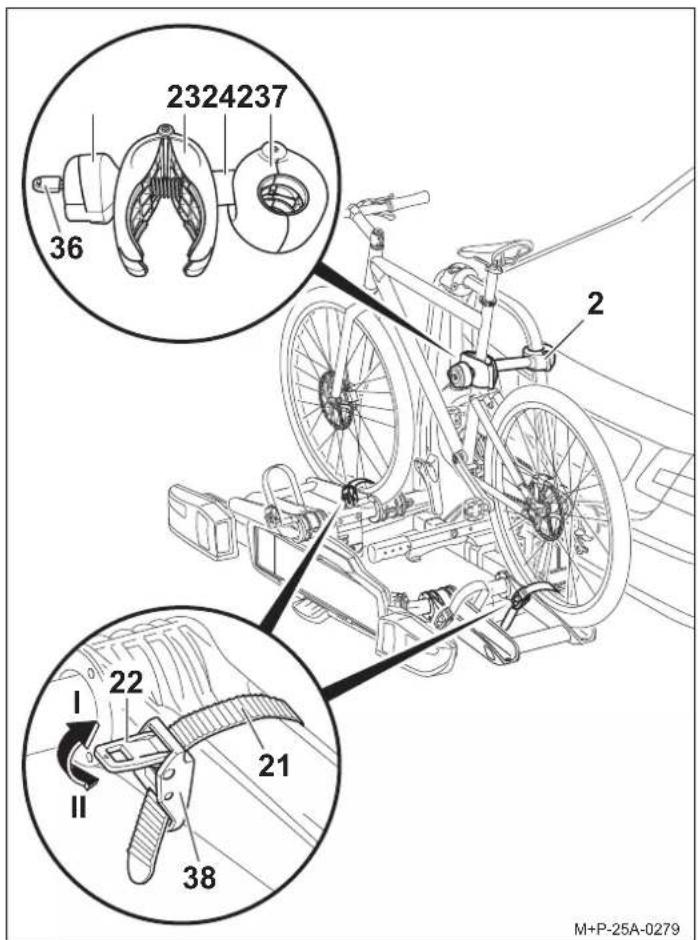

6. Presione el tensor (22) (flecha II) y extraiga la correa de

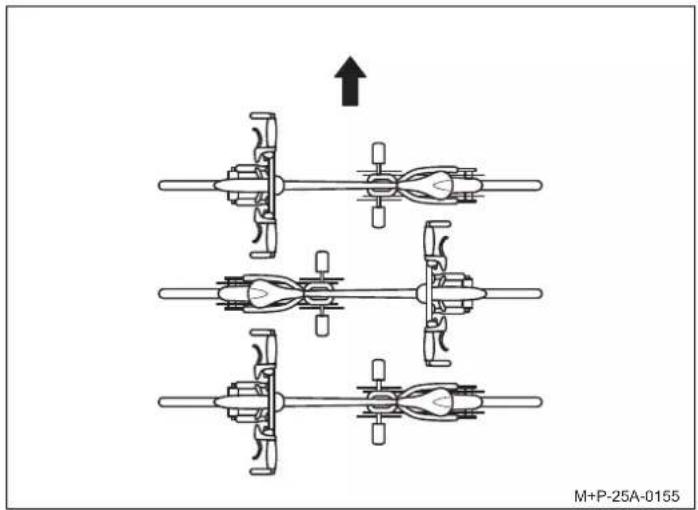

sujeción (21). Nota Coloque las bicicletas pesadas cerca del vehículo y las más ligeras (por ejemplo, bicicletas de niños) más hacia afuera. Monte la primera bicicleta con la corona dentada mirando hacia el vehículo. M+P-25A-0155

7. Coloque la bicicleta sobre los raíles para las ruedas y diríjala

hacia la pinza (23) del soporte (2). Asegure la bicicleta contra el vuelco.

8. Atornille la pinza (23) al cuadro de la bicicleta con el mango

9. Bloquee el soporte (2) con la llave (36) y retire la llave (36).

10. Pase la correa de sujeción (21) centrada entre los radios de la

rueda, pásela por la hebilla (38) y apriétela.

11. Utilizando el tensor (22), reapriete (flecha I) la correa de

sujeción (21). Montar la segunda bicicleta El montaje de la segunda bicicleta se realiza como el de la primera. Se ha de tener en cuenta que las bicicletas se han de montar en sentido contrario entre sí. La segunda bicicleta se fija con el soporte largo (3). Montar la tercera bicicleta

El montaje de la tercera bicicleta se realiza como el de la primera. Se ha de tener en cuenta que las bicicletas se han de montar en sentido contrario entre sí. La tercera bicicleta se fija con el soporte adicional (4) en la segunda bicicleta. Precaución Fije el soporte (2) al marco de la bicicleta, pues las demás partes podrían resultar dañadas. No se debe pinzar ningún otro componente como, por ejemplo, cables del cambio o del freno. Las pinzas defectuosas se deben cambiar inmediatamente. Precaución No apriete demasiado la correa de sujeción (21), ya que se podrían dañar los neumáticos o las llantas. Nota Los tornillos autorroscantes del soporte deben limpiarse y lubricarse periódicamente para evitar que el mango giratorio quede bloqueado.

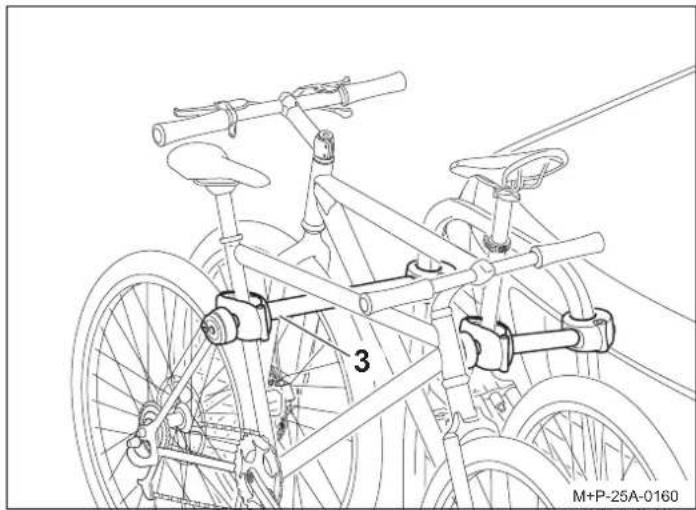

M+P-25A-0279 Atención Fije el soporte (3) al marco de la bicicleta, pues las demás partes podrían resultar dañadas. No se debe pinzar ningún otro componente como, por ejemplo, cables del cambio o del freno. Las pinzas defectuosas se deben cambiar inmediatamente.

4. Soporte de enganche Uebler X31S, para 3 bicicletas

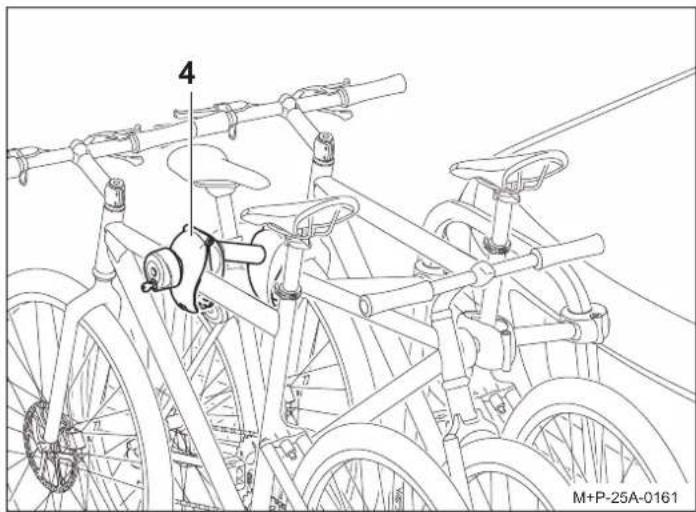

(n° de ref. 15770) Atención Fije el soporte (4) al marco de la bicicleta, pues las demás partes podrían resultar dañadas. No se debe pinzar ningún otro componente como, por ejemplo, cables del cambio o del freno. Las pinzas defectuosas se deben cambiar inmediatamente.

M+P-25A-0161- 37 - Desmontar las bicicletas Las bicicletas se desmontan en el orden inverso y los soportes (2), (3) y (4) se sueltan también en el orden inverso. Ajustar la iluminación Si el vehículo

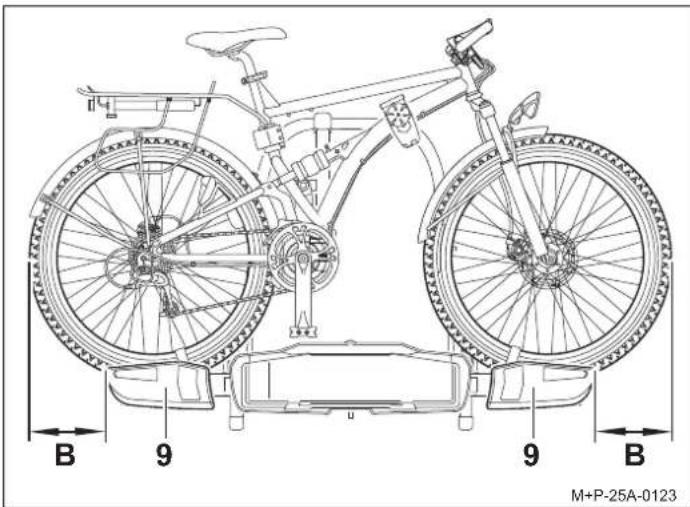

o la carga del portabicicletas sobresale por los lados más de 40 cm del borde exterior de las luces traseras (9) (distancia B), habrá que desplazar hacia fuera las luces traseras (9).

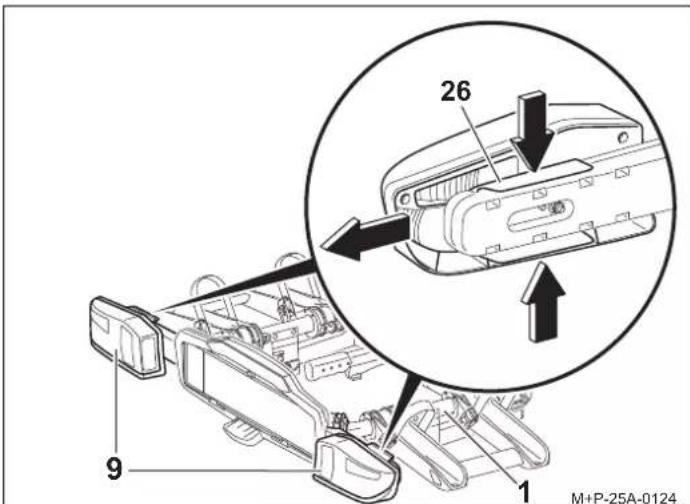

1. Apriete los bloqueos (26), corra las luces traseras (9) hacia

afuera y vuelva a soltar los bloqueos (26).

2. Controle si las luces traseras (9) están bien fijas.

3. Antes de plegar el portabicicletas (1), vuelva a colocar las luces

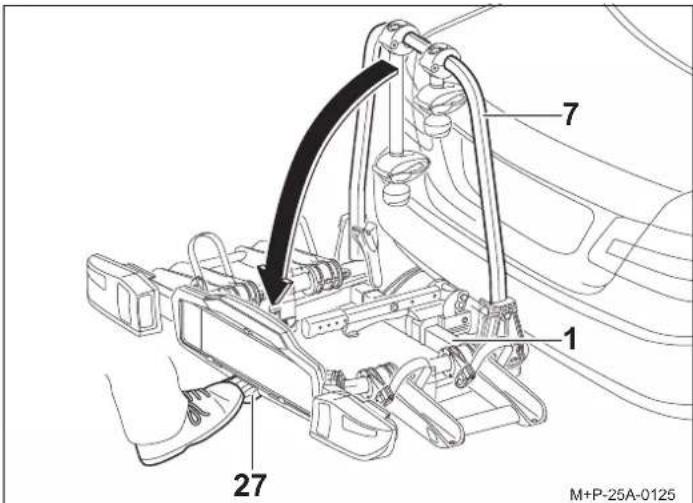

traseras (9) en su posición originaria siguiendo los mismos pasos en orden inverso. Desplegar/replegar el portabicicletas Abatir hacia abajo el portabicicletas El portabicicletas se puede abatir hacia abajo para cargar o descargar el vehículo. Accione la palanca de pedal (27) y abata hacia abajo el portabicicletas (1) tirando del marco soporte (7) o del marco de la bicicleta. Replegar el portabicicletas

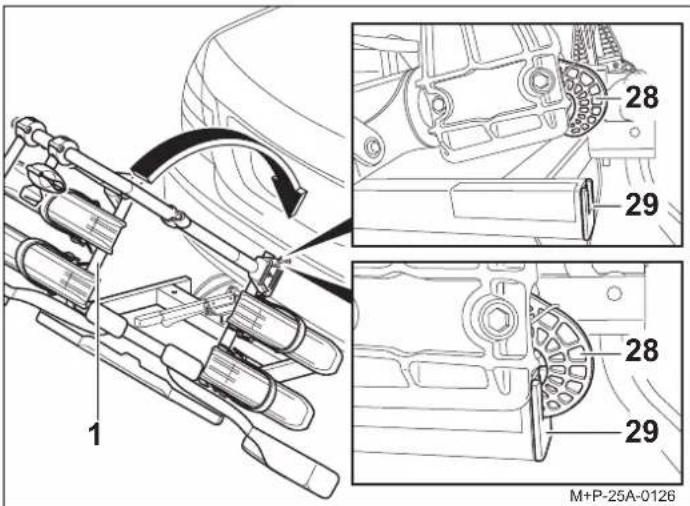

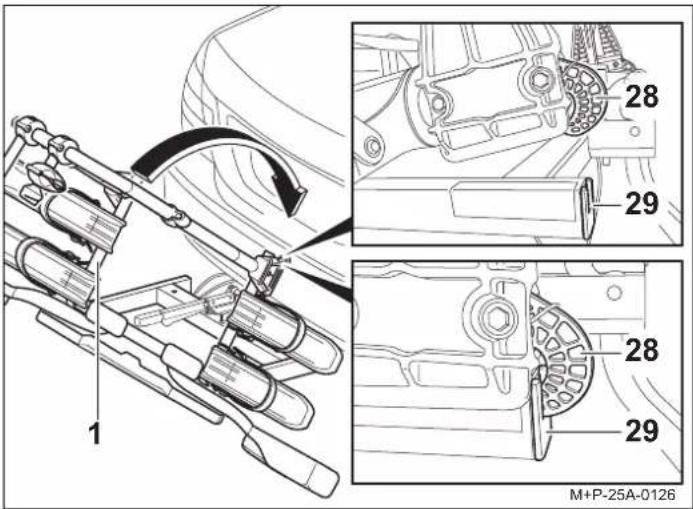

1. Repliegue el portabicicletas (1) de forma que los dos

ganchos (28) se enclaven totalmente en el marco (29) y queden bloqueados.

2. Controle si el portabicicletas (1) está bien fijo zarandeándolo.

En caso necesario, despliegue otra vez el portabicicletas (1) y vuelva a fijarlo.

5. sin retrovisor exterior

M+P-25A-0124 Atención Abata cuidadosamente el portabicicletas y preste atención a que no haya ninguna persona ni objeto en el área de abatimiento. Peligro de aplastamiento para personas y objetos en el área de abatimiento. Preste atención a que al replegar el portabicicletas, este quede bien encastrado con los dos ganchos, pues de otro modo el portabicicletas podría caerse durante la marcha, y provocar daños materiales y personales. M+P-25A-0125

M+P-25A-0126- 38 - Preptarativos para iniciar la marcha Si el portabicicletas no está totalmente cargado se ha de prestar atención a que se den las siguientes condiciones:

• se han retirado del portabicicletas los soportes que no se necesiten y se han guardado en el maletero

• se han retirado y guardado todas las llaves

• se han cerrado las correas de sujeción de todos los raíles para ruedas. Cambio de bombillas

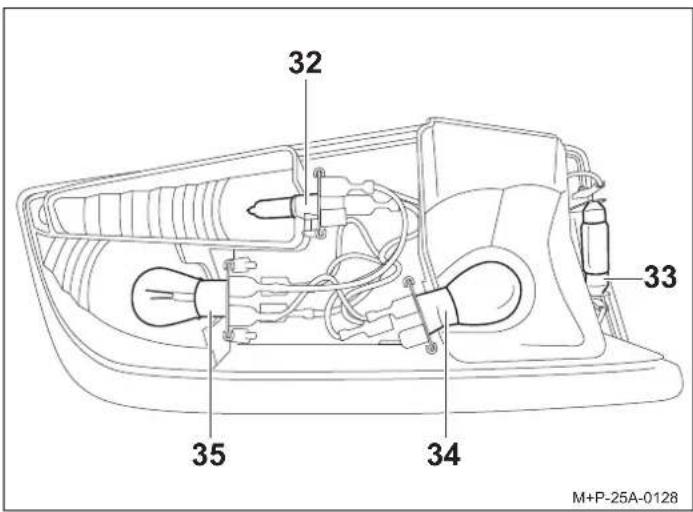

2. Presione ligeramente la bombilla defectuosa en el

alojamiento (32), (33), (34) o (35). Extraiga la bombilla del alojamiento (33). Gire la bombilla en el alojamiento (32), (34) o (35) aproximadamente 90° en el sentido contrario a las agujas del reloj, y extráigala.

3. Presione ligeramente la nueva bombilla en el alojamiento (32),

(33), (34) o (35) y gírela aproximadamente 90° en el sentido de las agujas del reloj. Bombillas necesarias, ver pág. 32.

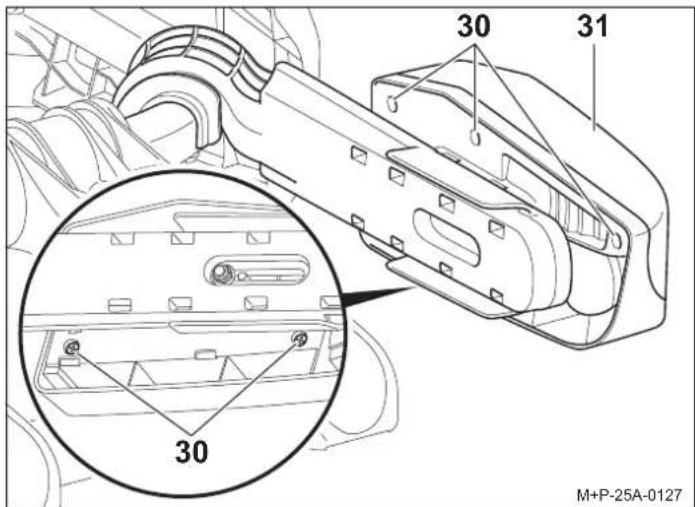

4. Vuelva a atornillar la placa reflectante (31) apretando los

tornillos (30) con la mano. Atención Después de cada montaje, antes de cada viaje así como ocasionalmente durante los viajes largos, se ha de controlar si las uniones atornilladas y fijaciones del portabicicletas y de las bicicletas están fijas. De no ser así, se deberán reapretar. También se ha de comprobar antes de cada viaje si el dispositivo de alumbrado está correctamente posicionado y si funciona debidamente. Si no se tiene esto en cuenta, el portabicicletas podría soltarse del vehículo junto con las bicicletas y provocar daños personales o un accidente. Este control se deberá repetir a intervalos regulares dependiendo de las características de la calzada. Nota La matrícula y el dispositivo de alumbrado del portabicicletas no deben quedar ocultos. Atención Para cambiar las bombillas es necesario apagar el encendido del vehículo y desenchufar la clavija del dispositivo de alumbrado del sistema eléctrico del acoplamiento de remolque. Si no se tiene esto en cuenta, se puede producir un cortocircuito o daños materiales. En caso de duda, encargue el cambio de las bombillas a un taller especializado.

M+P-25A-0127 Nota Agarre las bombillas nuevas con un paño limpio y colóquelas en el alojamiento (32), (33), (34) o (35).

M+P-25A-0128- 39 - Indicaciones generales de seguridad El conductor del vehículo es responsable de que la carga y el estado del vehículo no limiten su visibilidad ni capacidad auditiva. Asimismo es el responsable de encargarse de que el vehículo y la carga cumplan las normas vigentes y de que la carga no merme la seguridad durante el tráfico. La iluminación prescrita y los dispositivos de alumbrado también se deben llevar de día en disposición de funcionamiento. Estas instrucciones de montaje y uso contienen la homologación general del portabicicletas para dispositivos de remolque y se deben llevar siempre en el vehículo. Respete las disposiciones legales que rijan en el país donde utilice el portabicicletas. Atención Se deben observar estrictamente los trabajos e indicaciones de seguridad expuestos las instrucciones de montaje y uso. El portabicicletas para el dispositivo de remolque únicamente se debe utilizar para transportar bicicletas. El portabicicletas no es apto para utilzarlo sobre terreno no asfaltado. Después de cada montaje, antes de cada viaje así como ocasionalmente durante los viajes largos, se ha de comprobar si las uniones atornilladas y fijaciones del portabicicletas y de las bicicletas están fijas. De no ser así, se deberán reapretar. Este control se deberá repetir a intervalos regulares dependiendo de las características de la calzada. Durante la marcha, el conductor deberá controlar por el retrovisor si el portabicicletas y las bicicletas permanecen en su sitio o si se han desplazado. Si se percibe algún cambio, siga circulando a baja velocidad hasta la posibilidad de parada más próxima y apriete las uniones atornilladas y fijaciones del portabicicletas o de las bicicletas. Si no se tiene esto en cuenta, el portabicicletas o las bicicletas podrían soltarse y provocar daños personales o un accidente. Atención No utilice ningún lubricante en las uniones roscadas premontadas, pues podrían aflojarse y provocar que el portabicicletas podría soltarse del vehículo junto con las bicicletas y provocar daños personales o un accidente. Atención Si la carga (bicicletas) sobresale más de 40 cm del borde exterior de la superficie de iluminación de las luces de gálibo o traseras del sistema de soporte en la parte trasera, deberá marcarse lateralmente a un máximo de 40 cm de su cara exterior y a un máximo de 150 cm de altura sobre la calzada, por delante con una luz blanca y por detrás con una luz roja. Para transportar bicicletas se han de marcar adicioanlmente las ruedas que sobresalgan laterlamente. En los trayectos nocturnos se han de cubrir los catadióptricos o reflectantes de las ruedas para evitar que se distorsione el efecto del alumbrado trasero y se confunda a los demás usuarios de la calzada. Si no se tiene esto en cuenta, se podría producir un accidente. Atención Antes de comenzar el trayecto, se ha de comprobar el funcionamiento del dispositivo de alumbrado. Si está encendida la luz antiniebla trasera del portabicicletas, se deberá entonces apagar la luz antiniebla trasera del vehículo. Es decir, no deben estar encendidas al mismo tiempo. En los modelos de vehículos homologados después del

01.10.1998, el sistema de soporte trasero montado y la carga

montada no deben tapar la tercera luz de freno del vehículo. La tercera luz de freno del vehículo debe ser visible de la siguiente forma: a la derecha e izquierda en un ángulo horizontal de 10° respecto al eje longitudinal del vehículo; por arriba en un ángulo vertical de 10° respecto al borde de la luz; por abajo en un ángulo vertical de 5° respecto al borde inferior de la luz. Si no se dan estos valores, se deberá montar una tercera luz de freno de repuesto. Si no se tiene esto en cuenta, se podría producir un accidente. Atención El montaje del portabicicletas y de las bicicletas altera el comportamiento de marcha y de frenado del vehículo, así como su sensibilidad al viento lateral. No se debe superar la velocidad máxima de 130 km/h. No cubra las bicicletas con lonas, fundas ni protecciones por el estilo, pues modificarían la superficie de ataque del viento y ello influiría fuertemente en el comportamiento de marcha. Coloque la carga pesada del maletero hacia delante para evitar que haya una carga excesiva atrás. Ajuste siempre el modo de conducción a las condiciones de la carretera, del tráfico y climatológicas, y conduzca de forma especialmente cuidadosa cuando lleve el portabicicletas cargado. Si no se tiene esto en cuenta, el portabicicletas o las bicicletas podrían soltarse y provocar daños personales o un accidente. Atención Si el vehículo tiene un portón trasero eléctrico, preste atención a que quede el espacio libre necesario cuando esté montado el portabicicletas. Si es posible, se debe desactivar el sistema eléctrico del portón trasero y manejarlo manualmente. Desmonte el portabicicletas antes de lavar el vehículo en una instalación de lavado. De otro modo, podrían resultar dañados el vehículo o la instalación de lavado.- 40 - Nota sobre la eliminación Deseche los componentes, accesorios y embalajes de forma conveniente para una reutilización ambientalmente correcta. No deseche las bombillas con la basura doméstica o residual. De acuerdo con la Directiva Europea 2012/19/EU y la Ley sobre dispositivos eléctricos y electrónicos, los equipos eléctricos que ya no son utilizables deben ser recogidos por separado y reutilizados de forma respetuosa con el medio ambiente. Por favor, separe el juego de bombillas del soporte y lleve los componentes que ya no puedan utilizarse a un punto de recogida adecuado. Pregunte a su distribuidor especializado.- 41 -
