GEBRUIKSAANWIJZING X31S Uebler

Fietsendrager voor aanhanginrichting Pagina 41

Beste klant, hartelijk gefeliciteerd met de aankoop van een fietsdrager van UEBLER. De in deze montage- en bedieningshandleiding vermelde werkzaamheden en veiligheidsaanwijzingen moeten in acht worden genomen. Voor schade die ontstaat door niet-inachtneming geldt geen garantie. Onderdelenoverzicht Onderdeelnummer Koppelingdrager Uebler X21S voor 2 fietsen Best.-nr. 15760 (links sturend) Best.-nr. 15761 (rechts sturend) Koppelingdrager Uebler X31S voor 3 fietsen Best.-nr. 15770 (links sturend) Best.-nr. 15771 (rechts sturend) ECE-bedrijfstoelatingsnummer E24*26R03/03*0111*00 Leveromvang Onderdelenaanduiding Technische gegevens Aanwijzing Beschreven en weergegeven worden montage en bediening voor de fietsdrager Uebler X21S. Voor de fietsdrager Uebler X31S moet overeenkomstig te werk worden gegaan.

M+P-25A-0108 Aanduiding X21S X31S Aantal stuks Aantal stuks 1 Fietsdrager 1 1 2 Houder 1e fiets 1 1 3 Houder 2e fiets 1 1 4 Houder 3e fiets – 1 5 Sleutel voor spanhendel 2 2 36 Sleutel voor houder 4 6 Aanwijzingen Wijzigingen van de leveromvang voorbehouden Reparatie of vervanging van onderdelen door een vakbedrijf laten uitvoeren. Uebler raadt uit veiligheidsredenen aan om alleen de bij uw vakhandelaar verkrijgbare originele reserveonderdelen te gebruiken. Aanduiding X21S X31S Aantal stuks Aantal stuks 6 Snelspanner 2 2 7 Draagframe 1 1 8 Draagrails 4 6 9 Achterlichten 2 2 10 Spanhendel 1 1 11 Stekker voor verlichtingsinrichting 1 1 12 Nummerbordhouder 1 1 Eigen gewicht Uebler X21S, voor max. 2 fietsen ca. 14 kg Uebler X31S, voor max. 3 fietsen ca. 16,5 kg Maximale draaglast Uebler X21S, vanaf D-waarde

5,3 kN - bij steunlast min. 50 kg

1. zie typeplaatje aan de trekhaak

36 kg Uebler X21S, vanaf D-waarde

6,7 kN - bij steunlast min. 50 kg - bij steunlast min. 75 kg 36 kg 60 kg Uebler X31S, vanaf D-waarde

Uebler X31S, vanaf D-waarde

6,7 kN - bij steunlast min. 50 kg - bij steunlast min. 75 kg 33,5 kg 54 kg Stroomvoorziening Uebler X21S, voor max. 2 fietsen 13-polig, 12 V Uebler X31S, voor max. 3 fietsen 13-polig, 12 V Maximale buisdoorsnede van het fietsframe Ronde buis 75 mm Ovale buis 75x45 mm- 42 - Lampen

3. De lamp is in de handel verkrijgbaar.

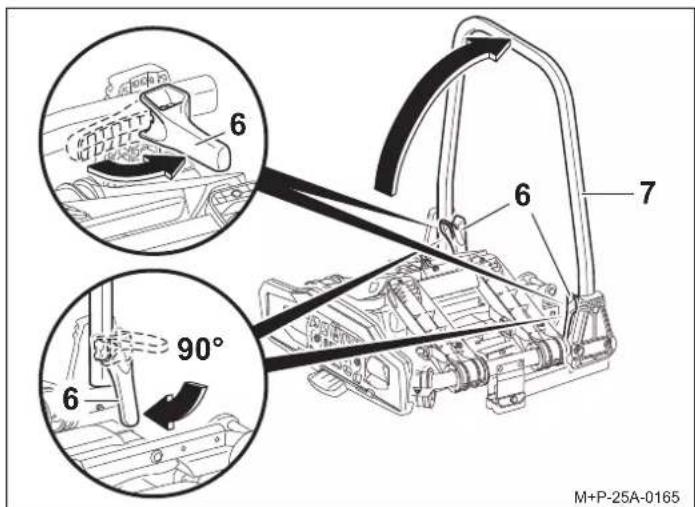

2. Draagframe (7) omhoog klappen en de snelspanner (6)

weer volledig sluiten zodat het draagframe (7) is gefixeerd.

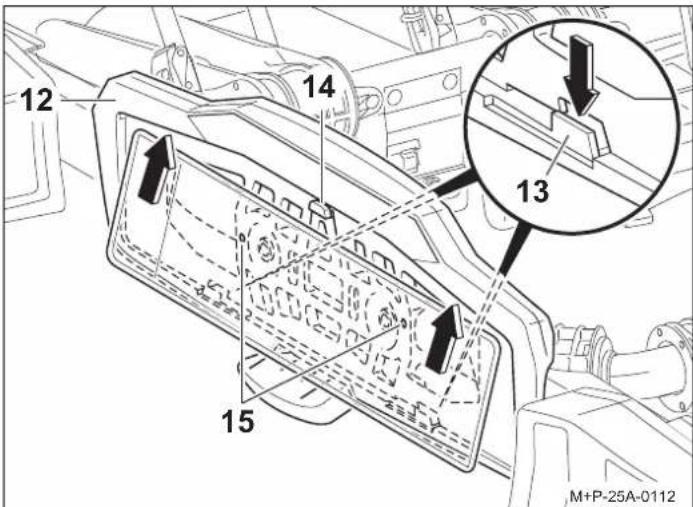

nummerbordhouder (12) schuiven, omhoog duwen en er helemaal indoen.

6. Houder (13) loslaten de juiste bevestiging van het nummerbord

controleren. Aanduiding Reserveon- derdeelnr. Knipperlicht BL HY21W 12V geel zie nr. 32, pagina 48 E1640 Nummerbordverlichting

bij Linker achterlicht BL PR21W 12V rood zie nr. 34, pagina 48

bij Rechter achterlicht BL PR21W 12V wit zie nr. 34, pagina 48

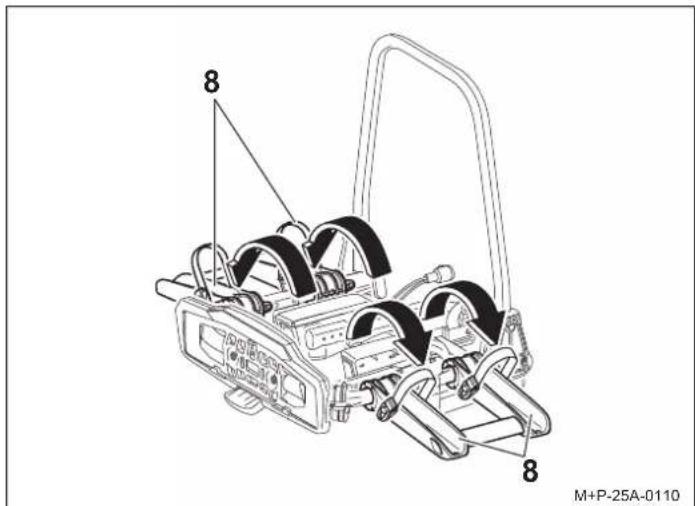

M+P-25A-0110 Aanwijzing Het nummerbord op de fietsdrager moet met het wettelijke nummerbord van het voertuig overeenkomen en goed leesbaar zijn. Aanwijzing Voor het aanbrengen van hogere nummerborden de stoppers (14) naar achteren duwen en het nummerbord volledig in de nummerbordhouder (12) schuiven. Bij smalle nummerborden moeten de boorpunten (15) voor de bevestiging van het nummerbord worden gebruikt.

1. Samenklappen van de achterlichten en fietsrails wordt

uitgevoerd in omgekeerde volgorde.

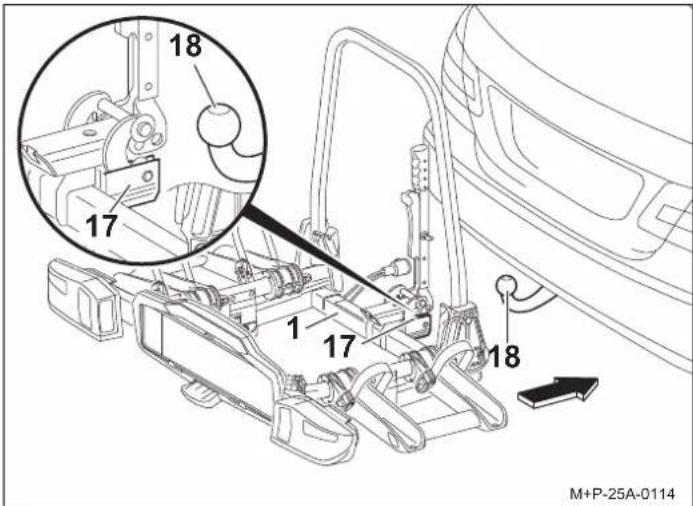

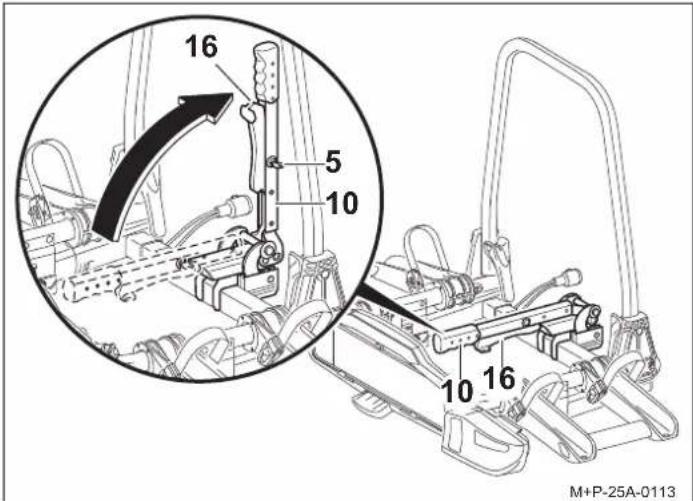

Fietsdrager op het voertuig monteren/ demonteren Fietsdrager op het voertuig monteren.

fietsdrager (1) tegen kantelen beveiligen. Voorzichtig Als tijdens gebruik van de fietsdrager de positie van de achterlichten (9) werd aangepast, moeten voor het samenklappen van de fietsdrager de achterlichten (9) in uitgangspositie worden gezet. Door niet-inachtneming kan schade ontstaan. De stappen in hoofdstuk „Verlichting afstellen” op pagina 47 in omgekeerde volgorde uitvoeren. Aanwijzing Snelspanners (6) en draagframe (7) dienen regelmatig resp. bij verontreiniging/stroefheid met zeepsop te worden gereinigd. Voorzichtig De trekhaak moet voor aanbouw van een fietsdrager geschikt zijn:

• D-waarde van de kogelkop (zie „Technische gegevens” op pagina 41)

• Materiaal van de aanhanger minstens St 52-3 (zie typeplaatje op de trekhaak) Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen losraken en daardoor uzelf en andere personen verwonden of een ongeluk veroorzaken. De kogelkop moet voor montage worden gereinigd en ontvet.

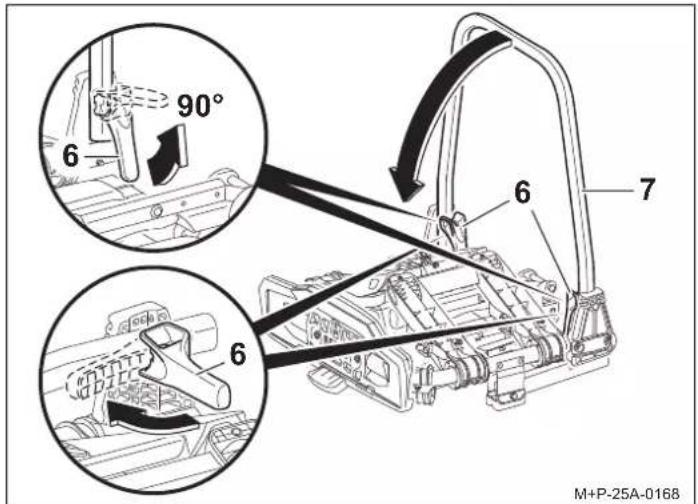

90° M+P-25A-0168 Voorzichtig Voor gebruik van de fietsdrager op het voertuig moeten de achterlichten steeds uitgeklapt zijn. Gebruik van de fietsdrager met ingeklapte achterlichten is niet-toegestaan, anders kunnen ongevallen ontstaan. De verlichtingsinrichting moet voor elke rit op correcte positionering en onberispelijke werking worden gecontroleerd. Voorzichtig Door de gewijzigde voertuigmaten (breedte, hoogte, diepte) tijdens gebruik van de fietsdrager kunnen door niet- inachtneming van deze voertuigmaten uzelf en andere personen worden verwond en/of beschadigingen ontstaan. Bij inritten en doorgangen de gewijzigde voertuigmaten in acht nemen. Voorzichtig tijdens achteruitrijden. Aanwijzing De fietsdrager van het voertuig demonteren als deze niet wordt gebruikt. Dit bespaart brandstof.

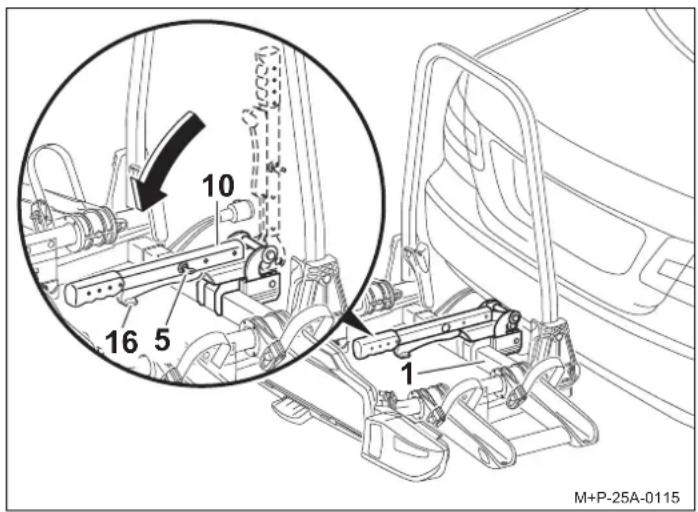

uitlijnen en de spanhendel (10) omlaag zwenken zodat de veiligheidshendel (16) vergrendelt.

6. Fietsdrager (1) door schudden op vaste bevestiging

controleren. Indien nodig fietsdrager (1) verwijderen en opnieuw bevestigen.

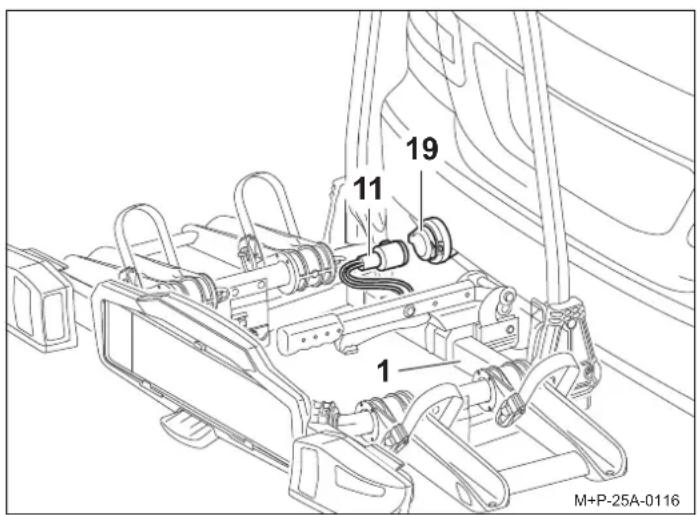

7. Stekker voor verlichtingsinrichting (11) uit de houder nemen,

in de contactdoos (19) steken en helemaal rechtsom draaien.

8. Werking van de verlichtingsinrichting controleren.

Fietsdrager van het voertuig demonteren. Demontage van de fietsdrager (1) van het voertuig uitvoeren in omgekeerde volgorde. Fietsen monteren/demonteren

M+P-25A-0116 Voorzichtig De fietsdrager voor de trekhaak is alleen geschikt voor transport van fietsen. Er mogen alleen fietsen met een gewicht van elk max. 30 kg op de fietsdrager worden getransporteerd. Hierbij mag de maximaal toegestane draaglast van de fietsdrager, de steunlast van de trekhaak alsmede het toegestane totale gewicht van het voertuig en de maximaal toegestane aslast van het voertuig (zie voertuig- gebruikshandleiding) in geen geval worden overschreden. Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen losraken en daardoor uzelf en andere personen verwonden en/of een ongeluk veroorzaken. Voorzichtig De fietsen moeten zo gelijkmatig mogelijk en met laag zwaartepunt op de fietsdrager worden bevestigd en met elk een houder aan het fietsframe en spanriemen aan de voor- en achterwielen tegen vallen worden beveiligd. Door niet-inachtneming kunnen de fietsen en/of losse delen tijdens rijden van het voertuig los raken en bij andere verkeersdeelnemers tot een ongeval en hieruit volgend letsel en materiële schade leiden. Voor montage kinderzitjes en alle losse delen b v. drinkflessen, zadeltassen, accu’s van e-bikes etc. van de fietsen verwijderen en opbergen. Voorzichtig Door wegglijden/kantelen bestaat letselgevaar. Beveilig de fietsen tegen wegglijden/kantelen. Voer de montage en de demontage van de fietsen samen met een tweede persoon uit. Voorzichtig Afhankelijk van het voertuigtype kan de fietsdrager met de fietsen te dicht bij het uitlaatsysteem van de wagen zijn gepositioneerd. Door de hete uitlaatpijp en/of de hete uitlaatgassen kunnen de fietsdrager en/of de fietsen beschadigd raken. In dit geval mag de fietsdrager niet worden gebruikt. Raadpleeg voor het transport van fietsen met carbondelen de fabrikant/dealer om na te gaan of deze fietsen geschikt zijn voor transport op de fietsdrager.- 45 - Indeling van de fietsen Neem de indeling van de fietsen in de rijrichting (pijl), zoals hier weergegeven, in acht. Eerste fiets monteren

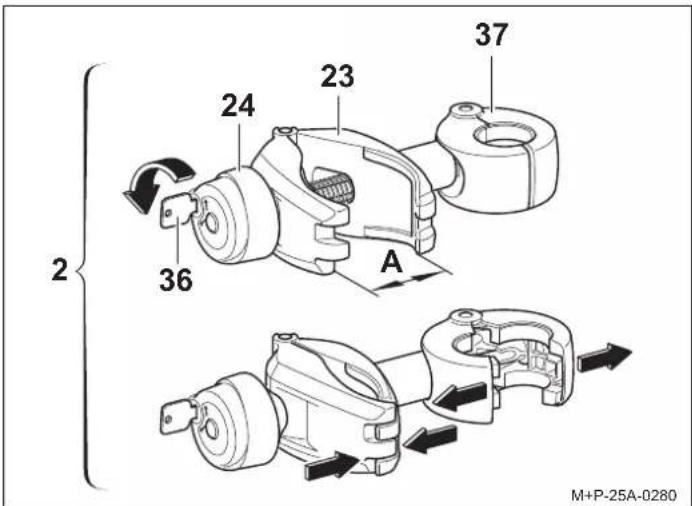

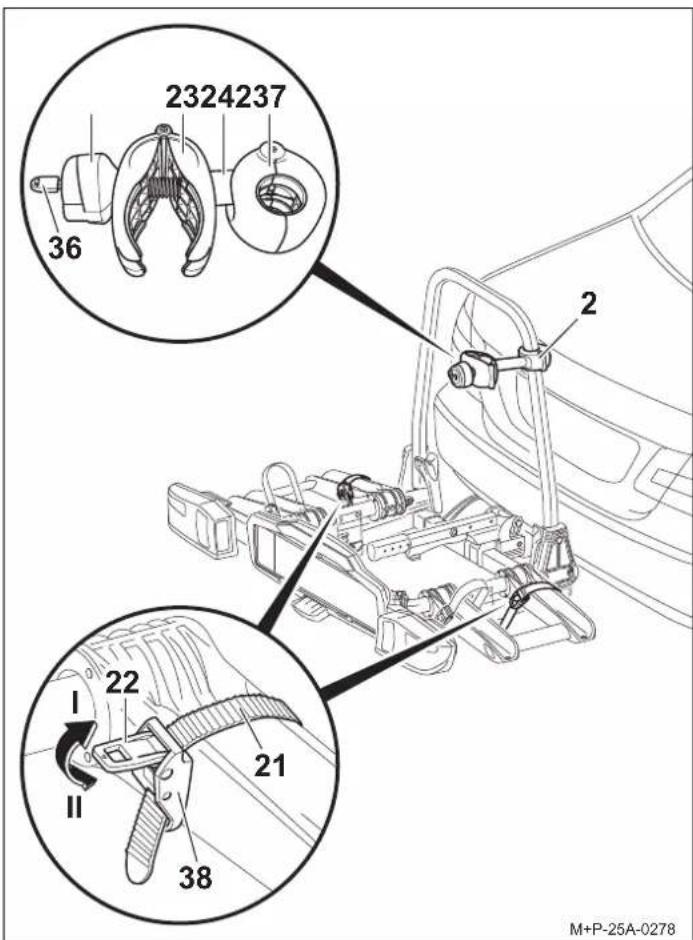

1. Houder (2) uit de verpakking nemen en voorbereiden voor

montage van de fiets.

2. Draaigreep (24) met sleutel (36) ontgrendelen.

3. Klem (23) met draaigreep (24) openschroeven tot de klem (23)

4. Klem (23) samendrukken en vasthouden.

De klem (37) wordt geopend.

5. De geopende klem (37) om het draagframe plaatsen en door

loslaten van klem (23) om het draagframe sluiten.

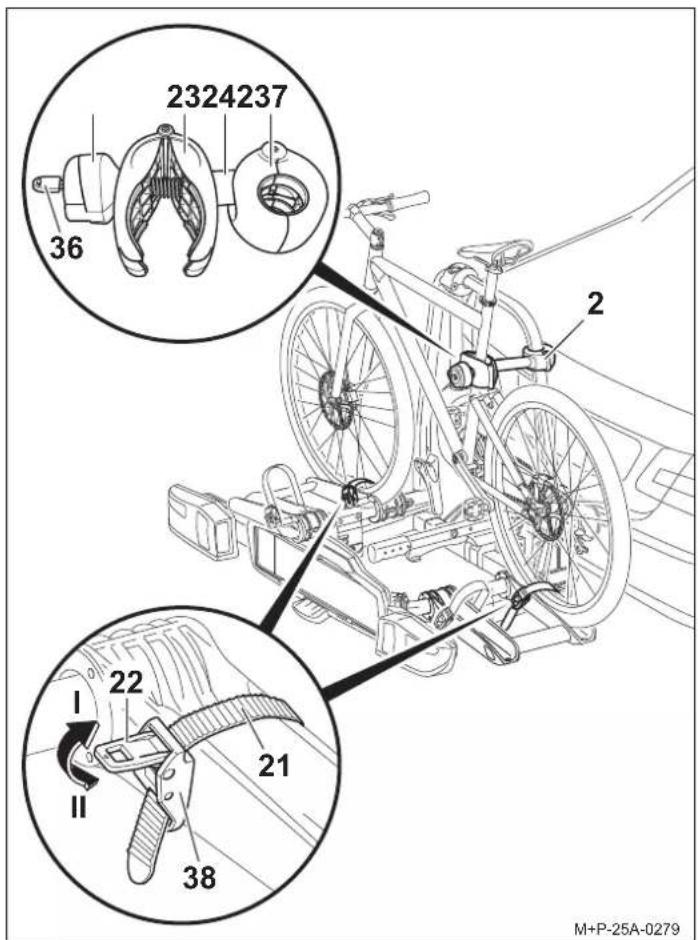

6. Spanner (22) indrukken (pijl II) en de spanriem (21) eruit

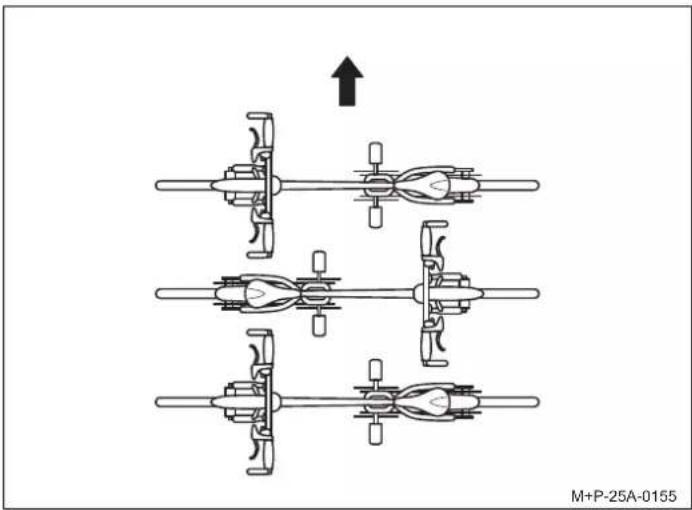

trekken. Aanwijzing Zware fietsen dichtbij het voertuig en lichte fietsen (bv. kinderfietsen) verder achter op de fietsdrager monteren. De eerste fiets met de tandwielen naar het voertuig monteren. M+P-25A-0155

7. Fiets op de draagrails zetten en met klem (23) van houder (2)

positioneren. Fiets borgen tegen kantelen.

8. Klem (23) op het fietsframe met draaigreep (24)

9. Houder (2) met sleutel (36) vergrendelen en sleutel (36) eruit

10. Spanriem (21) in het midden tussen twee spaken steken, in de

gesp (38) steken en vasttrekken.

11. Met de spanner (22), de spanriemen (21) vasttrekken (pijl I).

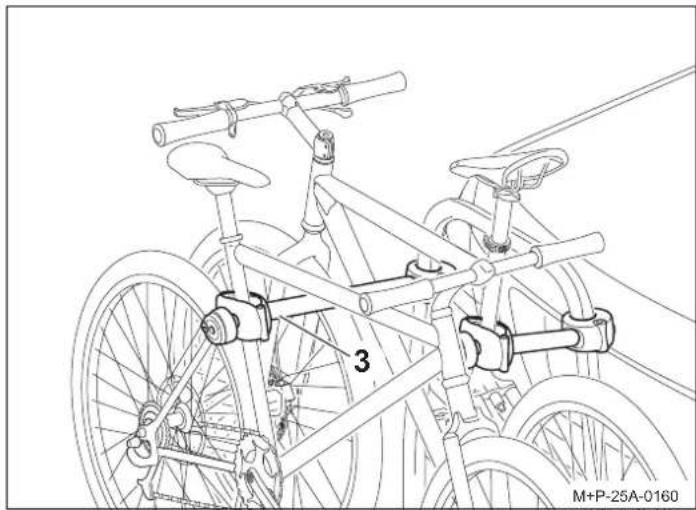

Tweede fiets monteren De montage van de tweede fiets wordt op dezelfde wijze als de eerste uitgevoerd. De tweede fiets moet in tegenovergestelde richting worden bevestigd. De tweede fiets wordt met de lange houder (3) bevestigd. Derde fiets monteren

De montage van de derde fiets wordt op dezelfde wijze als de eerste uitgevoerd. De fietsen moeten steeds in tegenovergestelde richting worden bevestigd. De derde fiets wordt met de extra houder (4) aan de tweede fiets bevestigd. Voorzichtig Houder (2) aan het fietsframe bevestigen, omdat andere onderdelen van de fiets beschadigd kunnen raken. Er mogen geen onderdelen, bijvoorbeeld versnellings- en remkabels, worden ingeklemd. Defecte klemmen moeten onmiddellijk worden vervangen. Voorzichtig De spanriemen (21) niet te strak spannen, omdat anders de banden of velgen beschadigd kunnen raken. Aanwijzing De schroeven van de houder moeten regelmatig worden gereinigd en gesmeerd, zodat de draaigrepen niet vastroesten.

M+P-25A-0279 Voorzichtig Houder (3) aan het fietsframe bevestigen, omdat andere onderdelen van de fiets beschadigd kunnen raken. Er mogen geen bouwdelen, bv. schakel- en remkabels worden ingeklemd. Defecte klemmen moeten onmiddellijk worden vervangen.

4. Koppelingdrager Uebler X31S, voor 3 fietsen (best.-nr. 15770)

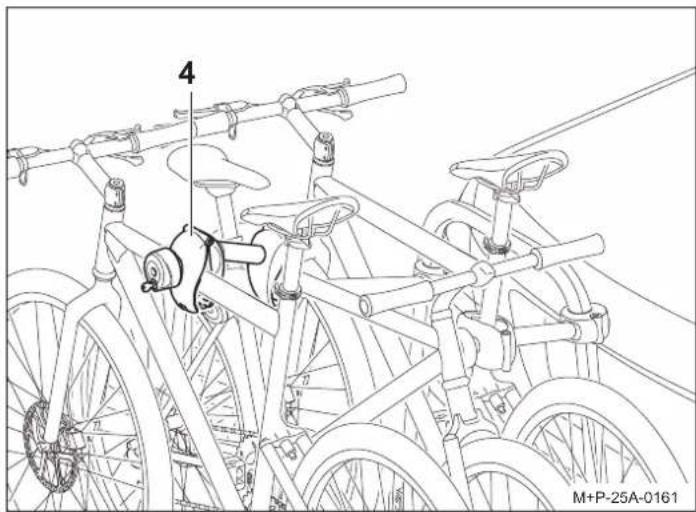

Voorzichtig Houder (4) aan het fietsframe bevestigen, omdat andere onderdelen van de fiets beschadigd kunnen raken. Er mogen geen bouwdelen, bv. schakel- en remkabels worden ingeklemd. Defecte klemmen moeten onmiddellijk worden vervangen.

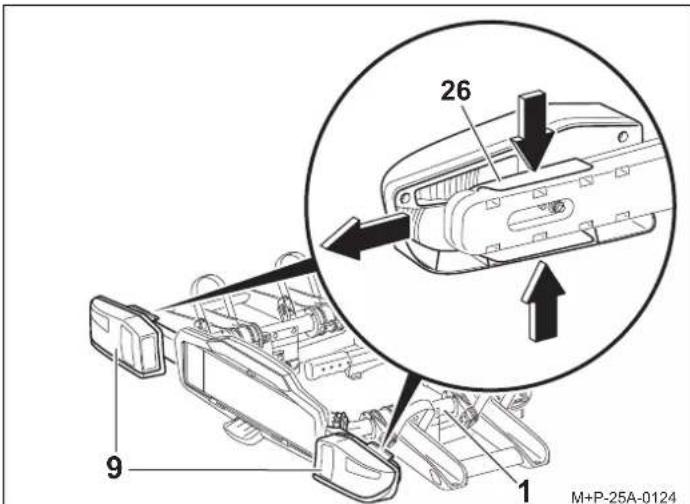

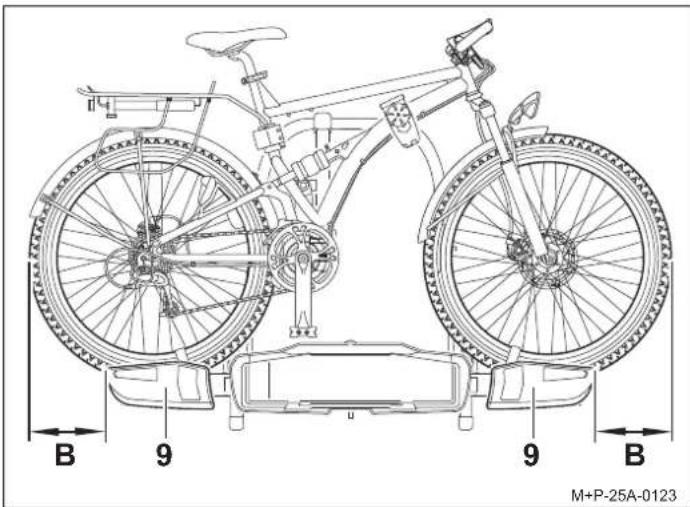

M+P-25A-0161- 47 - Fietsen demonteren De demontage van de fietsen en het losmaken van de houders (2), (3) en (4) wordt in omgekeerde volgorde uitgevoerd. Verlichting afstellen Als het voertuig

of de lading van de fietsdrager aan de zijkant meer dan 40 cm buiten de achterlichten (9) uitsteekt (afstand B), dan dienen de achterlichten (9) naar buiten te worden verplaatst.

3. Voor het samenklappen van de fietsdrager (1) de

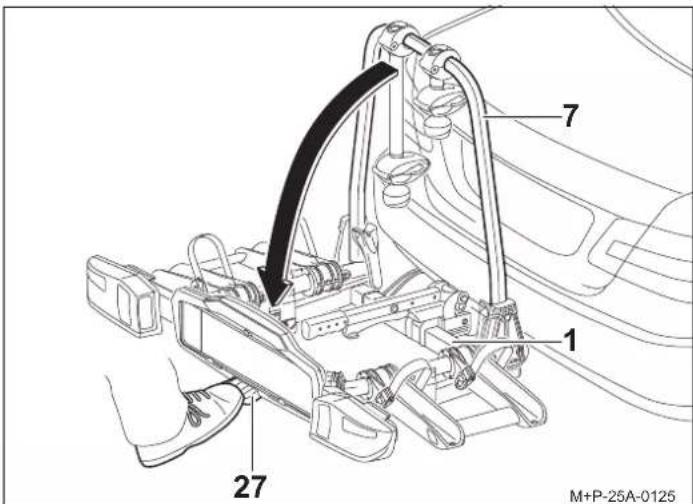

achterlichten (9) in omgekeerde volgorde weer in uitgangspositie zetten. Fietsdrager kantelen/terugklappen Fietsdrager kantelen De fietsdrager kan voor laden van het voertuig worden gekanteld. Voethendel (27) bedienen en fietsdrager (1) door trekken aan dragerframe (7) resp. aan het fietsframe kantelen. Fietsdrager terugklappen

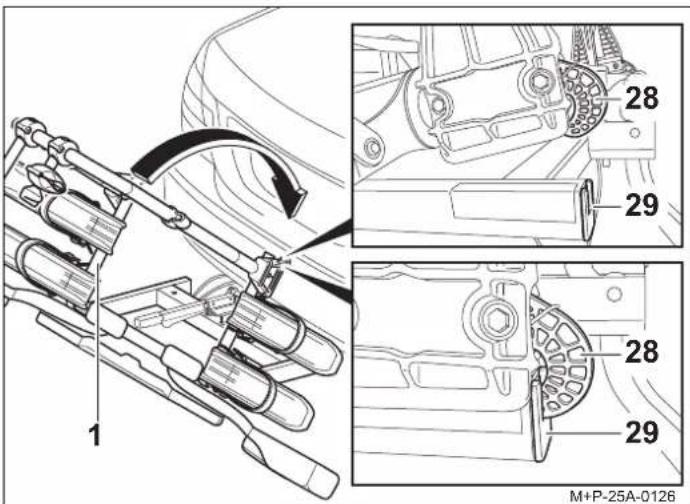

1. Fietsdrager (1) terugklappen zodat beide haken (28) volledig in

het frame (29) vergrendelen.

2. Fietsdrager (1) door schudden op vaste bevestiging

controleren. Indien nodig fietsdrager (1) opnieuw kantelen en opnieuw terugklappen.

5. Zonder buitenspiegel

M+P-25A-0124 Voorzichtig Fietsdragers langzaam kantelen en controleren of zich geen personen of voorwerpen in het kantelbereik vinden. Er bestaat klemgevaar voor personen en voorwerpen in het kantelbereik. De fietsdrager moet tijdens terugklappen met beide haken volledig vergrendeld zijn, anders kan de fietsdrager tijdens rijden kantelen en bij andere personen tot een ongeval en hieruit volgend letsel en materiële schade leiden. M+P-25A-0125

M+P-25A-0126- 48 - Voorbereiding voor de rit Als de fietsdrager niet compleet beladen is, moeten:

• niet-benodigde houders van dragerframes worden verwijderd en in de kofferbak worden opgeborgen

• alle sleutels worden uitgenomen en opgeborgen

• de spanriemen van alle fietsrails gesloten zijn. Lampvervanging

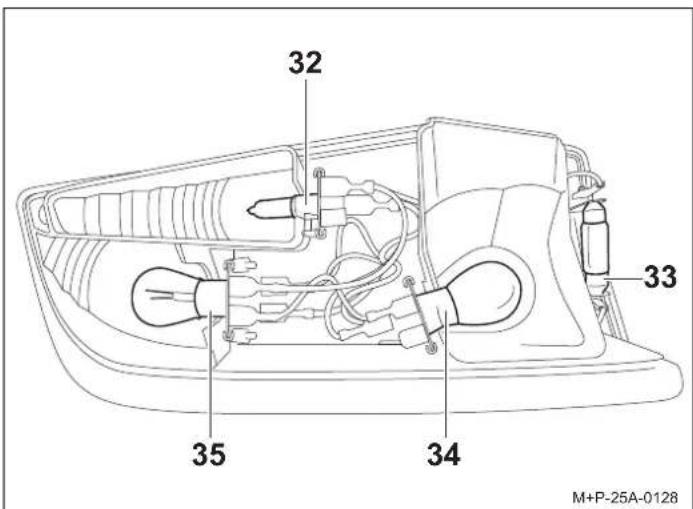

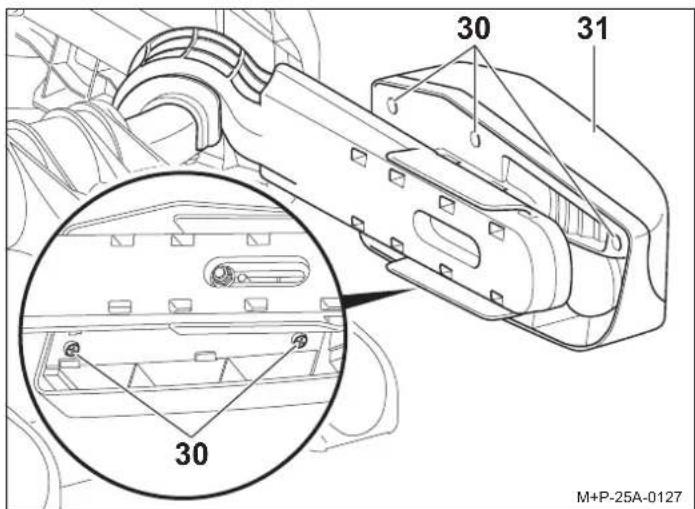

1. Schroeven (30) losschroeven en lens (31) verwijderen.

2. Defecte lamp licht in de fitting (32), (33), (34) of (35) drukken.

Lamp uit de fitting (33) trekken. Lamp in de fitting (32), (34) of (35) drukken, ca. 90° linksom draaien en eruit trekken.

3. Nieuwe lamp licht in de fitting (32), (33), (34) of (35) drukken.

Lamp in de fitting (32), (34) of (35) aanvullend ca. 90° linksom draaien. Vereiste lampen, zie pagina 42.

4. Lens (31) weer handvast met schroeven (30) vastschroeven.

Voorzichtig Alle schroefverbindingen en bevestigingen van de fietsdrager en de fietsen moeten na elke montage, voor elke rit en ook tijdens een langere rit op juiste bevestiging worden gecontroleerd en eventueel worden vastgedraaid. Ook de verlichtingsinrichting moet voor elke rit op onberispelijke werking worden gecontroleerd. Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen losraken en daardoor uzelf en andere personen verwonden en/of een ongeluk veroorzaken. Deze controle moet afhankelijk van de toestand van de weg regelmatig worden herhaald. Aanwijzing Het wettelijke nummerbord en de verlichtingsinrichting van de fietsdrager mogen niet bedekt zijn. Voorzichtig Voor lampvervanging moet het contactslot van het voertuig zijn uitgeschakeld en de stekker voor de verlichtingsinrichting uit de contactdoos van de trekhaak zijn getrokken. Niet-inachtneming kan leiden tot kortsluiting of materiële schade. Bij onduidelijkheden dienen de lampen door een specialist te worden vervangen.

M+P-25A-0127 Aanwijzing Nieuwe lampen alleen met een schone doek aanraken en in de fitting (32), (33), (34) resp. (35) plaatsen.

M+P-25A-0128- 49 - Algemene veiligheidsaanwijzingen De bestuurder is ervoor verantwoordelijk dat zicht en akoestische waarneming niet door de lading of de toestand van het voertuig worden verslechterd. De voertuighouder moet ervoor zorgen dat het voertuig en de lading voldoen aan de voorschriften en dat de verkeersveiligheid van het voertuig door de lading niet nadelig wordt beïnvloed. Voorgeschreven verlichting en verlichtingsinrichtingen moeten ook overdag voorhanden en functioneel zijn. Deze montage- en bedieningshandleiding bevat de algemene toelating van de fietsdrager voor trekhaken en moet altijd in het voertuig worden bewaard. Neem de desbetreffende wettelijke bepalingen voor het gebruik van fietsdragers in het land van gebruik in acht. Voorzichtig De in deze montage- en bedieningshandleiding vermelde werkzaamheden en veiligheidsaanwijzingen moeten in acht worden genomen. De fietsdrager voor de trekhaak is uitsluitend geschikt voor transport van fietsen. De fietsdrager is niet geschikt voor gebruik op ruw terrein. Alle schroefverbindingen en bevestigingen van de fietsdrager en de fietsen moeten na elke montage, voor elke rit en ook tijdens een langere rit op juiste bevestiging worden gecontroleerd en eventueel worden vastgedraaid. Deze controle moet afhankelijk van de toestand van de weg regelmatig worden herhaald. Tijdens rijden moet de bestuurder door kijken in de achteruitkijkspiegel de fietsdrager en de fietsen op eventuele verschuivingen/verplaatsingen controleren. Bij veranderingen met gereduceerde snelheid naar de volgende stopmogelijkheid rijden en schroefverbindingen en bevestigingen van fietsdrager en fietsen vastdraaien. Door niet-inachtneming kan de fietsdrager en/of de lading losraken en daardoor uzelf en andere personen verwonden of een ongeluk veroorzaken. Voorzichtig Geen smeermiddelen voor de voorgemonteerde verbindingen gebruiken. De schroefverbindingen kunnen hierdoor vanzelf losraken; de fietsdrager kan samen met de gemonteerde fietsen van het voertuig losraken en daardoor uzelf en andere personen verwonden en/of een ongeluk veroorzaken. Voorzichtig Als de lading (de fietsen) meer dan 40 cm over de buitenste rand van het lichtstraalvlak van de positie- en achterlichten van het draagsysteem uitsteekt, moet dit worden aangegeven: aan de zijkant hoogstens 40 cm van de rand en hoogstens 150 cm boven de weg, naar voren door een lamp met wit, naar achter door een lamp met rood licht. Tijdens transport van de fietsen de zijwaarts uitstekende wielen extra kenmerken. Bij nachtelijke ritten de achterlichten resp. reflectors van de fietsen afdekken om een verkeerde waarneming van de achterverlichting van het voertuig die andere verkeersdeelnemers kan hinderen of verwarren te voorkomen. Niet-inachtneming kan leiden tot ongevallen. Voorzichtig Voor de rit moet de werking van de verlichtingsinrichting worden gecontroleerd. Bij ingeschakelde mistlamp aan de achterzijde op de fietsdrager moet de mistlamp aan de voertuigachterzijde zijn uitgeschakeld; ze mogen niet gelijktijdig branden. Bij voertuigmodellen die na 01.10.1998 zijn toegelaten, mag het aangebouwde achterzijdedragersysteem of de transportlading het derde remlicht van het voertuig niet afdekken. Het derde remlicht van het voertuig moet zichtbaar zijn: rechts en links met betrekking tot de voertuigas – in een horizontale hoek van 10°, omhoog ten opzichte van de lamprand – in een verticalehoek van 10° en omlaag – ten opzichte van de lamponderzijde – in een verticale hoek van 5°. Indien deze waarden niet worden aangehouden, moet een „derde“ reserve-remlicht worden gebruikt. Niet-inachtneming kan leiden tot ongevallen. Voorzichtig De montage van de fietsdrager en de fietsen leidt tot veranderde rij- en remeigenschappen en gevoeligheid voor zijwind van het voertuig. De maximale snelheid van 130 km/u mag niet worden overschreden. De fietsen niet door zeilen, beschermingsdoeken e. d. bedekken; deze leiden tot aanzienlijke veranderende eigenschappen met betrekking tot de invloed van wind. Zware lading in de kofferbak zo ver mogelijk naar voren schuiven om het zwaartepunt niet te veel naar achteren te laten verschuiven. Pas rijgedrag steeds aan straat-, verkeers- en weersomstandigheden aan. Rij bijzonder voorzichtig als de fietsdrager beladen is. Door niet-inachtneming kan de fietsdrager en/of de lading losraken en daardoor uzelf en andere personen verwonden of een ongeluk veroorzaken. Voorzichtig Als het voertuig is uitgerust met een elektrische achterklep, moet bij montage van de fietsdrager op voldoende vrije ruimte worden gelet. Indien mogelijk moet de elektrische achterklep worden gedeactiveerd en handmatig worden bediend. Demonteer de fietsdrager voor gebruik van autowasserettes. Anders kunnen de fietsdrager, het voertuig en/of de autowasserette worden beschadigd.- 50 - Aanwijzingen m.b.t. afvoer Voer de componenten, het toebehoren en de verpakking op milieuvriendelijke wijze af. Gooi lampen niet bij het huisvuil of restafval. Conform de Europese norm 2012/19/EU moeten in onbruik geraakte elektrische apparaten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Verwijder de lampen van de fietsdrager en geef de niet meer bruikbare componenten af bij een geschikt inzamelpunt. Vraag uw dealer om informatie.- 51 -
