NÁVOD K OBSLUZE X31S Uebler

Nosič na jízdní kola na tažné zařízení Strana 71 Uebler GmbH Daimlerstraße 22 D-91301 Forchheim Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Internet: www.uebler.com Stand: 01.2021 25A002-20- 1 -

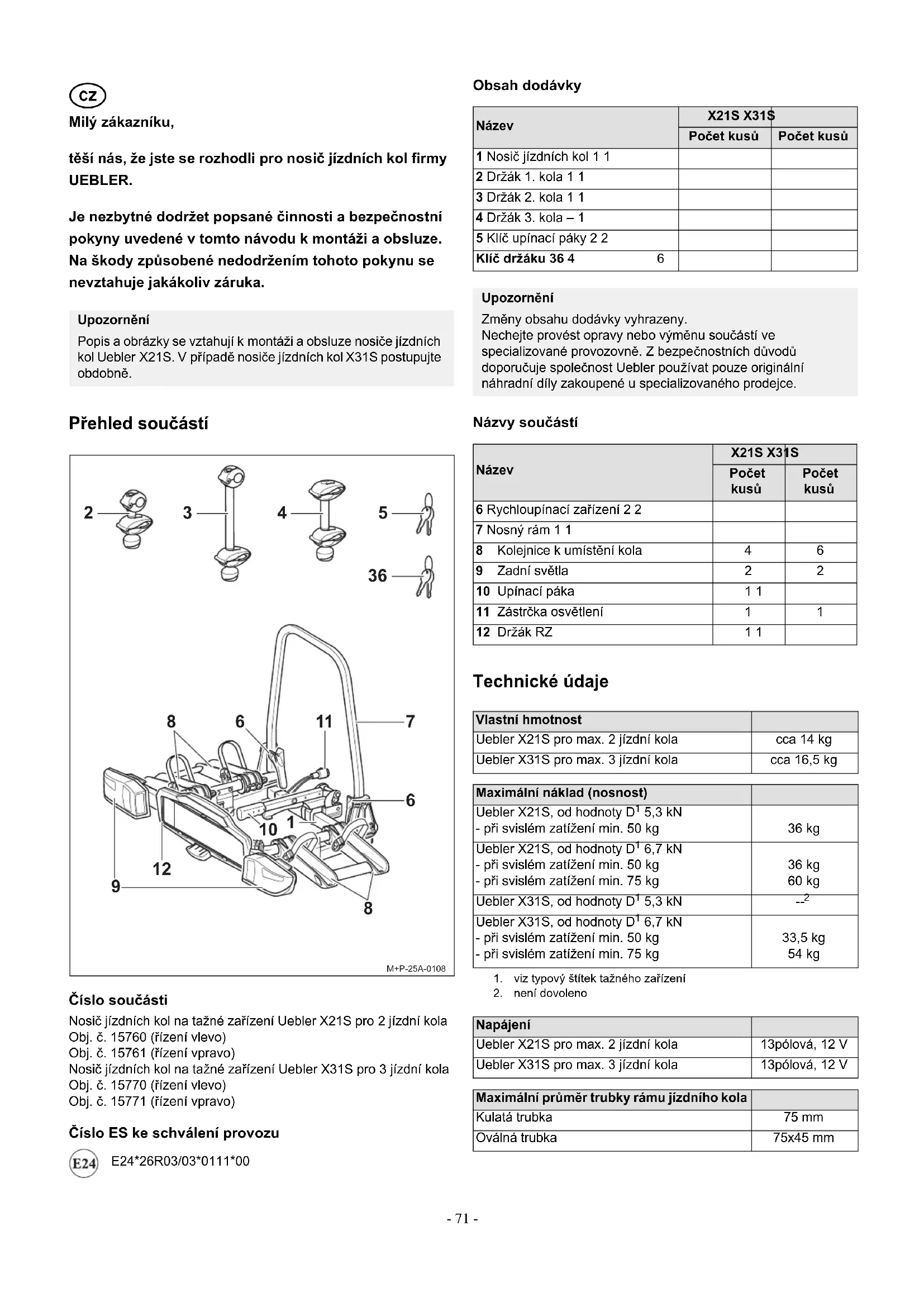

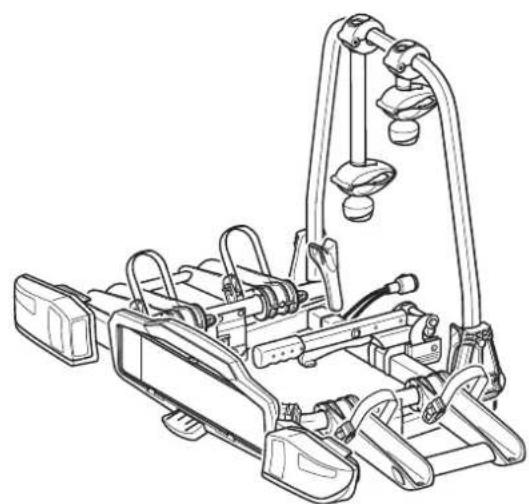

Milý zákazníku, těší nás, že jste se rozhodli pro nosič jízdních kol firmy UEBLER. Je nezbytné dodržet popsané činnosti a bezpečnostní pokyny uvedené v tomto návodu k montáži a obsluze. Na škody způsobené nedodržením tohoto pokynu se nevztahuje jakákoliv záruka. Přehled součástí Číslo součásti Nosič jízdních kol na tažné zařízení Uebler X21S pro 2 jízdní kola Obj. č. 15760 (řízení vlevo) Obj. č. 15761 (řízení vpravo) Nosič jízdních kol na tažné zařízení Uebler X31S pro 3 jízdní kola Obj. č. 15770 (řízení vlevo) Obj. č. 15771 (řízení vpravo) Číslo ES ke schválení provozu E24*26R03/03*0111*00 Obsah dodávky Názvy součástí Technické údaje Upozornění Popis a obrázky se vztahují k montáži a obsluze nosiče jízdních kol Uebler X21S. V případě nosiče jízdních kol X31S postupujte obdobně.

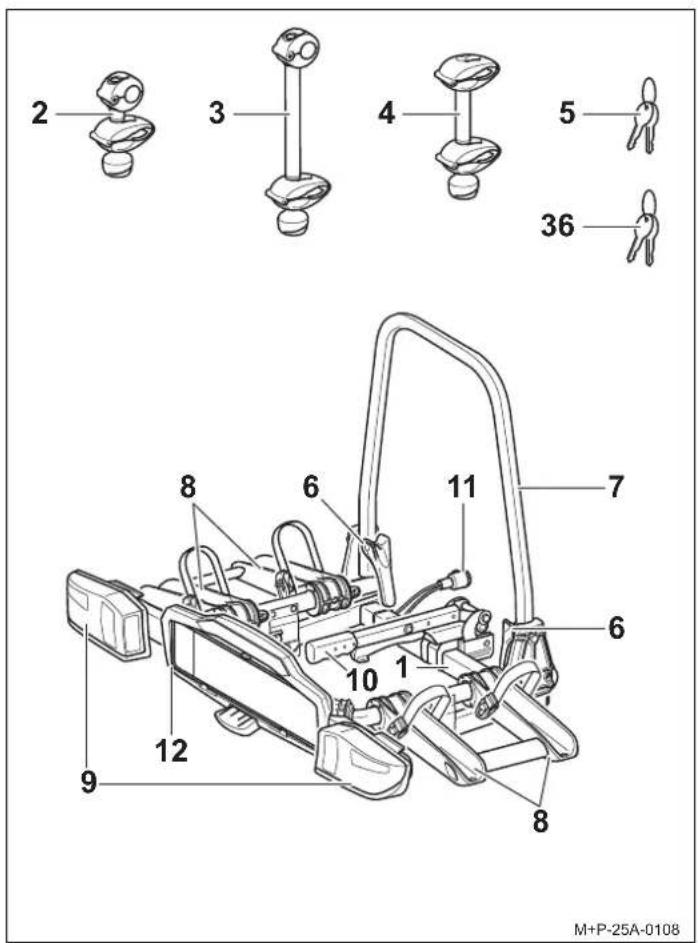

M+P-25A-0108 Název X21S X31S Počet kusů Počet kusů 1 Nosič jízdních kol 1 1 2 Držák 1. kola 1 1 3 Držák 2. kola 1 1 4 Držák 3. kola – 1 5 Klíč upínací páky 2 2 Klíč držáku 36 46 Upozornění Změny obsahu dodávky vyhrazeny. Nechejte provést opravy nebo výměnu součástí ve specializované provozovně. Z bezpečnostních důvodů doporučuje společnost Uebler používat pouze originální náhradní díly zakoupené u specializovaného prodejce. Název X21S X31S Počet kusů Počet kusů 6 Rychloupínací zařízení 2 2 7 Nosný rám 1 1 8 Kolejnice k umístění kola 4 6 9 Zadní světla 2 2 10 Upínací páka 1 1 11 Zástrčka osvětlení 1 1 12 Držák RZ 1 1 Vlastní hmotnost Uebler X21S pro max. 2 jízdní kola cca 14 kg Uebler X31S pro max. 3 jízdní kola cca 16,5 kg Maximální náklad (nosnost) Uebler X21S, od hodnoty D

5,3 kN - při svislém zatížení min. 50 kg

1. viz typový štítek tažného zařízení

6,7 kN - při svislém zatížení min. 50 kg - při svislém zatížení min. 75 kg 36 kg 60 kg Uebler X31S, od hodnoty D

6,7 kN - při svislém zatížení min. 50 kg - při svislém zatížení min. 75 kg 33,5 kg 54 kg Napájení Uebler X21S pro max. 2 jízdní kola 13pólová, 12 V Uebler X31S pro max. 3 jízdní kola 13pólová, 12 V Maximální průměr trubky rámu jízdního kola Kulatá trubka 75 mm Oválná trubka 75x45 mm- 72 - Světla

3. Žárovka je dostupná u prodejců.

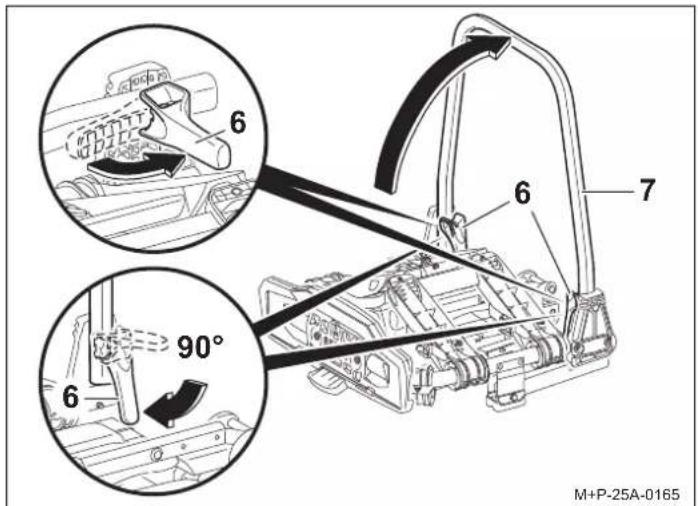

Rozložení a sklopení nosiče jízdních kol Rozložení nosiče jízdních kol

1. Otevřete rychloupínací držák (6) do polohy cca 90°.

2. Vyklopte rám držáku (7) směrem nahoru a opět zcela uzavřete

rychloupínací držák (6) tak, aby došlo k fixaci nosného rámu (7).

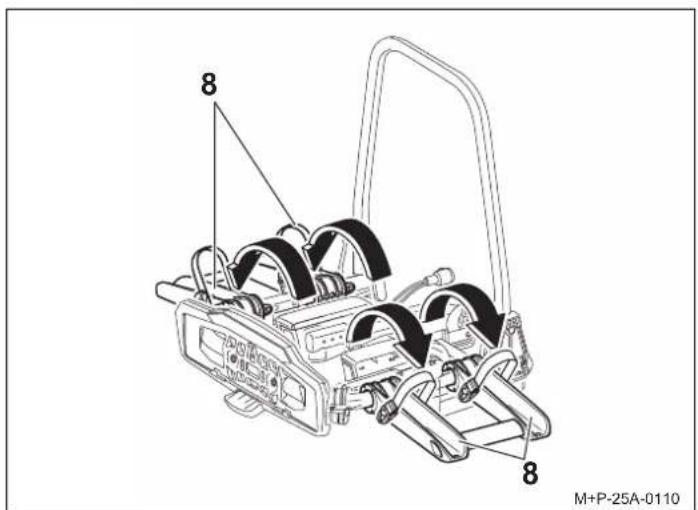

3. Vyklopte kolejnice k umístění kola (8) a zajistěte je.

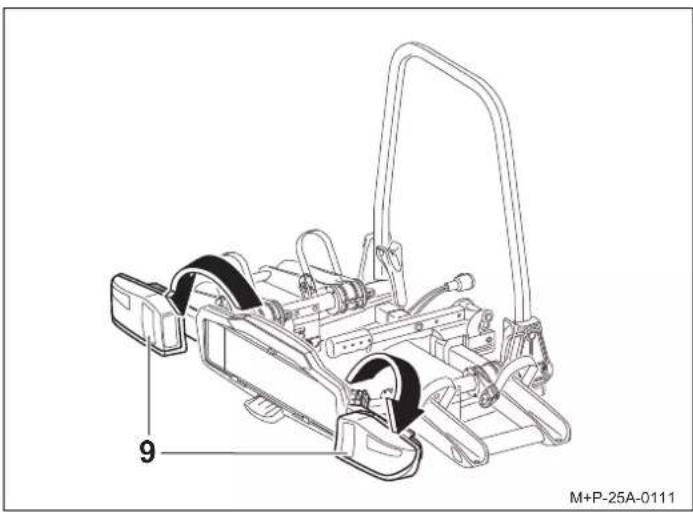

4. Vyklopte zadní světla (9) a zajistěte je.

5. Zatlačte držák (13) směrem dolů. Nasaďte registrační značku

do držáku značky (12), zatlačte nahoru a pevně usaďte.

6. Zkontrolujte pevné usazení registrační značky v držáku (13).

náhradního dílu Ukazatele změny směru jízdy BL HY21W 12V žlutá viz č. 32, Strana 78 E1640 Osvětlení RZ

BL C5W 12V (délka 35 mm) bílá viz č. 33, Strana 78 -- Koncové mlhové světlo

pro zadní světlo vlevo BL PR21W 12V červená viz č. 34, Strana 78 -- Světlo zpátečky

pro zadní světlo vpravo BL PR21W 12V bílá viz č. 34, Strana 78 -- Brzda / zadní světlo

BL P21/5W 12V bílá viz č. 35, Strana 78 --

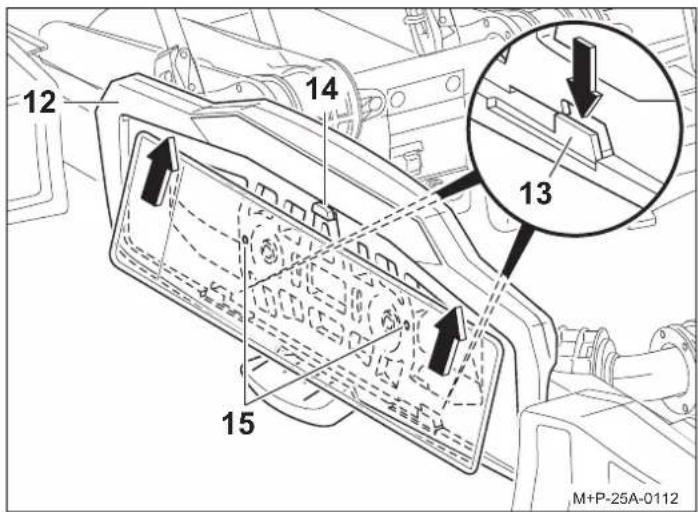

M+P-25A-0110 Upozornění Registrační značka vozidla umístěná na nosiči jízdních kol musí být totožná s přidělenou registrační značkou vozidla a musí být dobře čitelná. Upozornění K nasazení vyšších tabulek s registrační značkou zatlačte zarážky (14) dozadu a zatlačte značku kompletně do držáku (12). Pro užší tabulky s registrační značkou použijte k upevnění vrtané otvory (15).

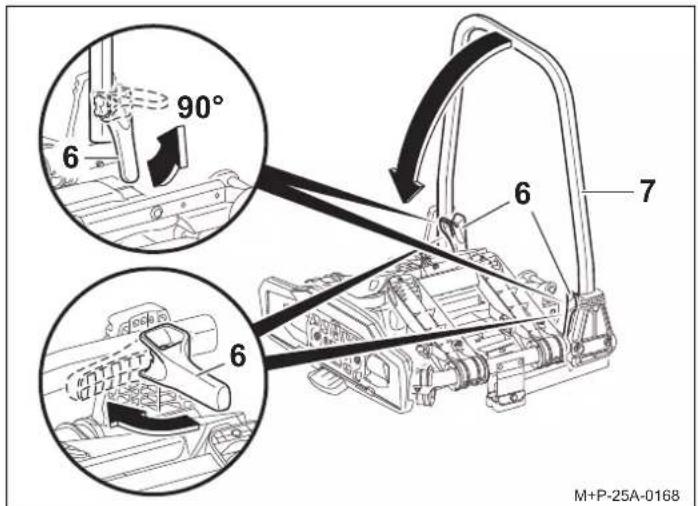

M+P-25A-0112- 73 - Sklopení držáku jízdních kol

1. Nasazení zadních světel a kolejnic k umístění kola provedete

2. Otevřete rychloupínací držák (6) do polohy cca 90°.

3. Sklopte nosný rám (7).

4. Upněte rychloupínací zařízení (6) do transportní polohy.

Montáž a demontáž nosiče jízdních kol na automobil Montáž nosiče jízdních kol na automobil

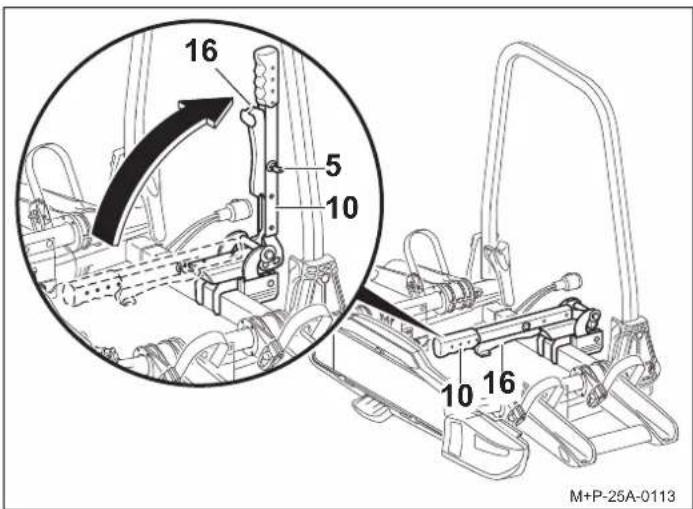

1. Uvolněte upínací páku klíčem (5).

2. Zatlačte pojistnou páku (16) a vychylte upínací páku (10) nahoru.

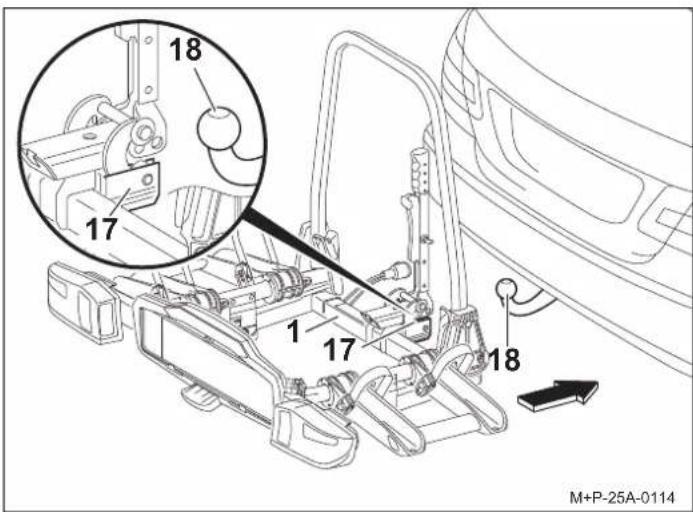

3. Nasaďte držák (17) vodorovně na kouli tažného zařízení (18)

azajistěte nosič jízdních kol (1) proti sklopení. Opatrně Pokud jste při použití nosiče jízdních kol měnili polohu zadních světel (9), musíte před sklopením nosiče jízdních kol umístit zadní světla (9) zpět do výchozí polohy. Nedodržením tohoto pokynu může dojít k poškození. Proveďte postup uvedený v kapitole „Seřízení osvětlení“ na stranì 77 v opačném pořadí. Upozornění Rychloupínací držáky (6) a nosný rám (7) čistěte pravidelně resp. při znečištění / zhoršené pohyblivosti mýdlovou vodou. Opatrně Tažné zařízení musí být vhodné k instalaci nosiče jízdních kol:

• hodnota D hlavy tažného zařízení (viz „Technické údaje“ na stranì 71)

• materiál tažného zařízení min. St 52-3 (viz typový štítek tažného zařízení) Při nedodržení tohoto pokynu může dojít k uvolnění nosiče jízdních kol spolu s připevněnými jízdními koly od vozidla a může dojít k úrazu jiných osob nebo ke způsobení dopravní nehody. Hlavu tažného zařízení musíte před montáží vyčistit a odmastit.

90° M+P-25A-0168 Opatrně Za provozu vozidla s instalovaným nosičem jízdních kol musejí být zadní světla vždy v provozní poloze. Provoz vozidla snosičem jízdních kol se sklopenými zadními světly není dovolen, hrozí nebezpečí nehody. Před každou jízdou zkontrolujte správnou polohu a funkci světel. Opatrně Změnou rozměrů vozidla (šířka, výška, hloubka) za provozu vozidla s nosičem jízdních kol může dojít při nerespektování rozměrů vozidla k úrazu vás i dalších osob a ke vzniku hmotných škod. Pamatujte na změněné rozměry vozidla ve vjezdech avprůjezdech. Pozor při couvání. Upozornění Pokud se nosič jízdních kol nepoužívá, odmontujte ho z vozidla. To šetří palivo.

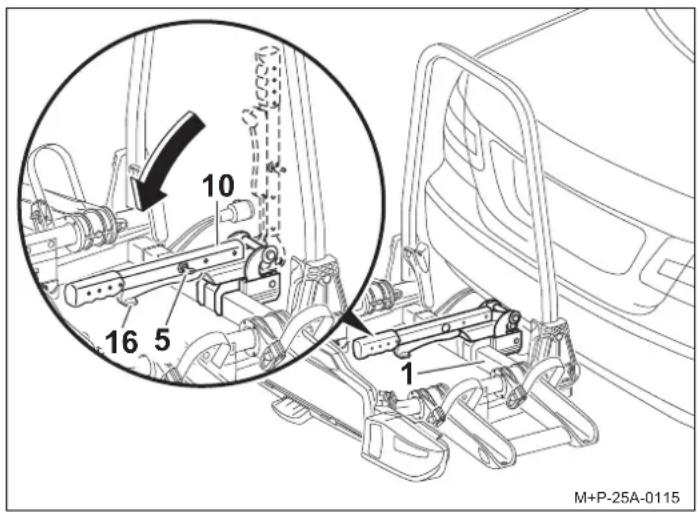

4. Vyrovnejte polohu nosiče jízdních kol (1) paralelně

s nárazníkem a zatlačte upínací páku (10) dolů tak, aby došlo k pojistné páky (16).

5. Zajistěte upínací páku (10) klíčem (5) a sundejte klíč (5).

6. Rukou zkontrolujte pevnost montáže nosiče jízdních kol (1).

Podle potřeby nosič jízdních kol (1) odmontujte a znovu upevněte.

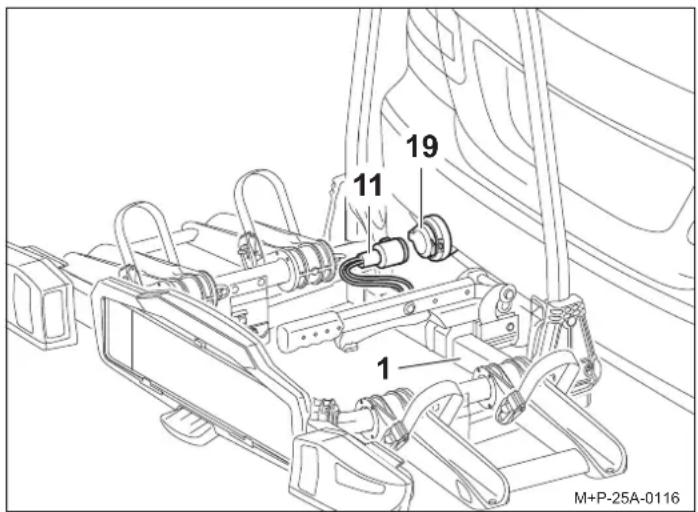

7. Sundejte z držáku zástrčku osvětlení (11), zapojte zástrčku do

zásuvky (19) a otočte ve směru hodinových ručiček až na doraz.

8. Zkontrolujte funkci osvětlení.

Demontáž nosiče jízdních kol z automobilu Demontáž nosiče jízdních kol (1) z automobilu provedete v opačném pořadí. Upevnění/demontáž jízdních kol

M+P-25A-0116 Opatrně Nosič jízdních kol k montáži na tažné zařízení je určen pouze kpřepravě jízdních kol. Vnosiči jízdních kol je dovolena přeprava jízdních kol o hmotnosti jednoho kola max. 30 kg. V žádném případě nesmí dojít k překročení maximální dovolené nosnosti nosiče jízdních kol, svislého zatížení tažného zařízení, dovolené celkové hmotnosti vozidla a maximálního zatížení nápravy vozidla (viz návod k provozu vozidla). Při nedodržení tohoto pokynu může dojít k uvolnění nosiče jízdních kol spolu s připevněnými jízdními koly od vozidla a může dojít k úrazu jiných osob nebo ke způsobení dopravní nehody. Opatrně Jízdní kola musíte upevnit na nosič jízdních kol rovnoměrně stěžištěm co nejníže, zajistit je proti pádu vždy jedním držákem na rámu jízdního kola a upínacím popruhem na přední a zadní kola. Při nedodržení tohoto pokynu se mohou jízdní kola nebo volné díly za jízdy uvolnit a způsobit dopravní nehodu spojenou s úrazy a hmotnými škodami. Před upevněním odstraňte z jízdního kola dětské sedačky a všechny volné díly, jako jsou např. láhve na pití, brašny, akumulátory elektrokola apod. a uložte je. Opatrně Při pádu/sklouznutí jízdního kola hrozí nebezpečí úrazu. Zajistěte jízdní kola proti pádu. Proveďte upevnění a demontáž jízdních kol s pomocí druhé osoby. Opatrně V závislosti na typu vozidla se může stát, že se nosič s jízdními koly nachází příliš blízko výfuku. Horké části výfuku nebo výfukové plyny mohou poškodit nosič nebo převážená kola. V takovém případě není použití tohoto nosiče jízdních kol vhodné. Chcete-li převážet jízdní kola s karbonovými díly, obraťte se na příslušného výrobce či prodejce s dotazem, zda je vhodné taková kola přepravovat na nosiči.- 75 - Umístění jízdních kol Dodržujte umístění jízdních kol ve směru jízdy (šipka) tak, jak je zde uvedeno. Upevnění prvního jízdního kola

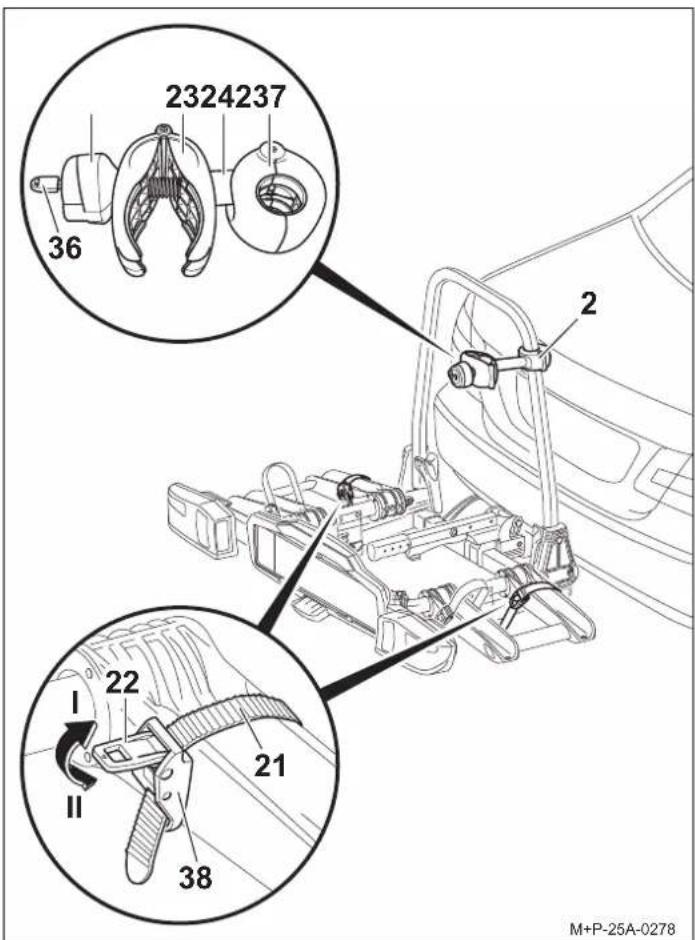

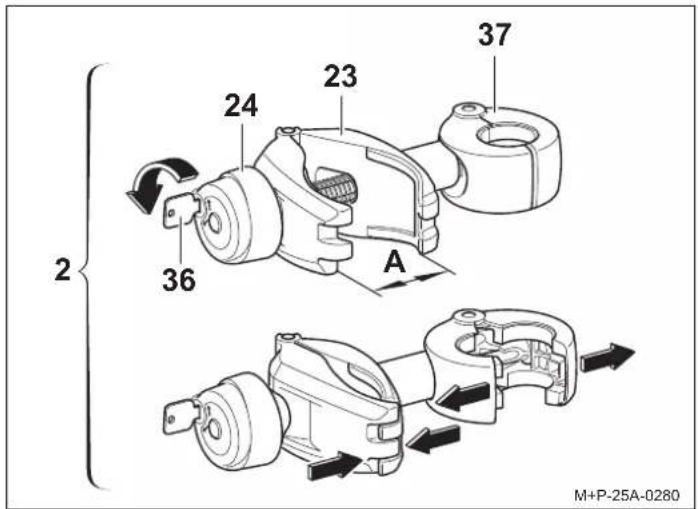

1. Vyjměte držák (2) z obalu a připravte si jej k montáži jízdního

2. Uvolněte otočnou rukojeť (24) klíčem (36).

3. Šroubujte svorku (23) otočnou rukojetí (24), dokud se

svorka (23) neotevře (A).

4. Stlačte svorku (23) a přidržte ji.

Svorka (37) se rozevře.

5. Otevřenou svorku (37) umístěte okolo nosného ramena

auvolněním svorky (23) ji uzavřete okolo nosného rámu.

6. Stiskněte napínací prvek (22) (šipka II) a vytáhněte

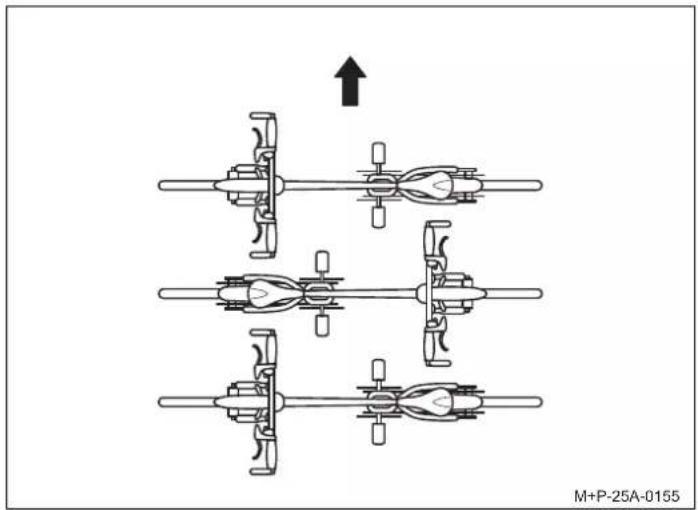

popruh (21). Upozornění Těžká jízdní kola umístěte do blízkosti vozidla, lehká jízdní kola (např. dětská) upevněte na nosič dále od vozidla. První jízdní kolo upevněte řetězovým kolem směrem k vozidlu. M+P-25A-0155

7. Nasaďte jízdní kolo na kolejnice k umístění kola a umístěte

pomocí svorky (23) držáku (2). Zajistěte jízdní kolo proti pádu.

8. Pomocí otočné rukojeti (24) utáhněte svorku (23) na rámu kola.

9. Zajistěte držák (2) klíčem (36) a vytáhněte klíč (36).

10. Provlékněte upínací popruh (21) uprostřed mezi paprsky kola,

navlékněte jej do přezky (38) a utáhněte.

11. Napínacím prvkem (22) utáhněte popruh (21) (šipka I).

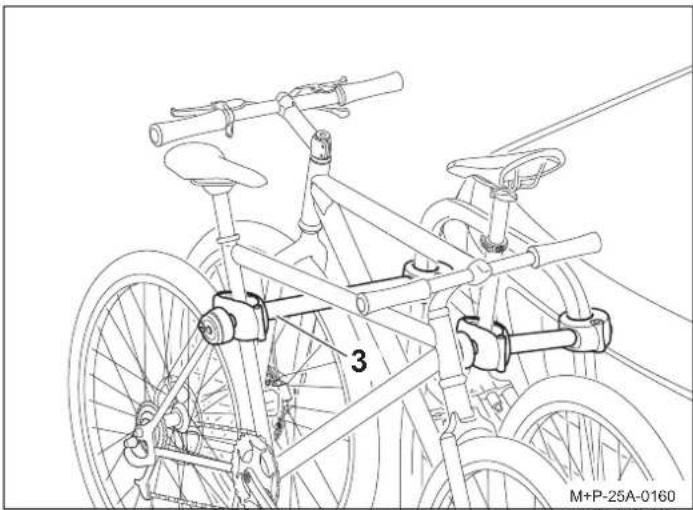

Upevnění druhého jízdního kola Upevnění druhého jízdního kola provedete obdobně jako upevnění prvního kola. Pamatujte na uspořádání jízdních kol proti sobě. Druhé jízdní kolo upevníte pomocí dlouhého držáku (3). Upevnění třetího jízdního kola

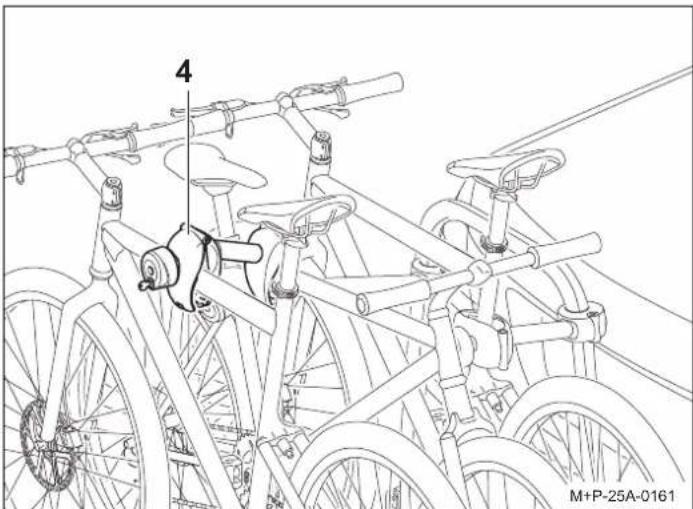

Upevnění třetího jízdního kola provedete obdobně jako upevnění prvního kola. Pamatujte na uspořádání všech jízdních kol proti sobě. Třetí jízdní kolo upevníte přídavným držákem (4) ke druhému jízdnímu kolu. Opatrně Držák (2) upevněte k rámu jízdního kola, jiné součásti jízdního kola by se mohly poškodit. Nesmí dojít k upnutí jiných součástí, např. převodových a brzdových lanek. Vadné svorky zařízení musíte neprodleně vyměnit. Opatrně Neutahujte upínací popruhy (21) příliš pevně, v opačném případě může dojít k poškození pneumatik či ráfků. Upozornění Čistěte a mažte v pravidelných intervalech závitové šrouby držáků, jinak se budou otočné rukojeti ztěžka otáčet.

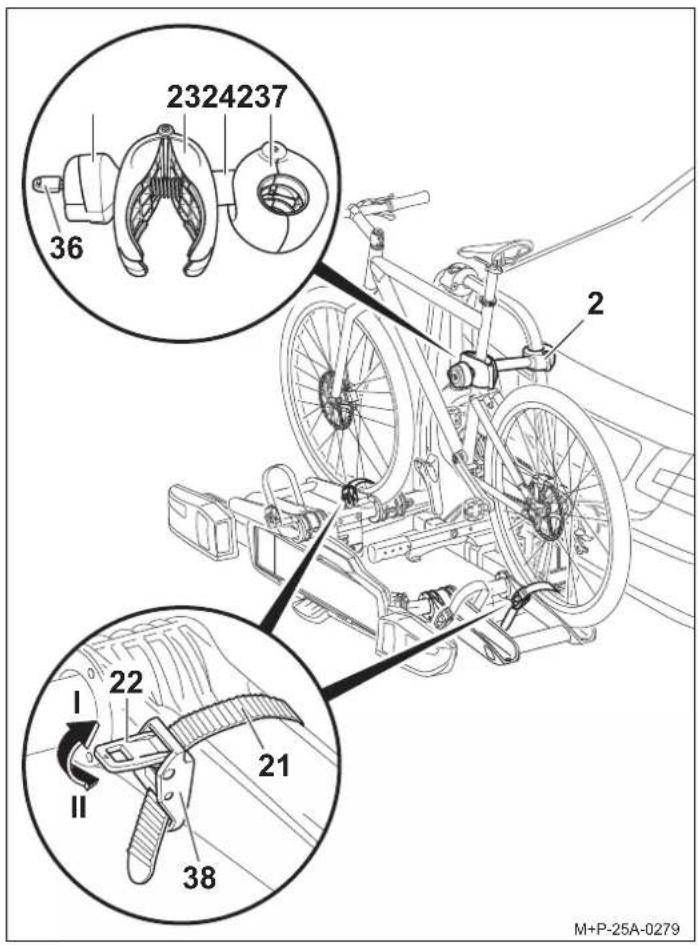

M+P-25A-0279 Opatrně Držák (3) upevněte k rámu jízdního kola, jiné součásti jízdního kola by se mohly poškodit. Nesmí dojít k upnutí jiných součástí, např. převodových a brzdových lanek. Vadné svorky zařízení musíte neprodleně vyměnit.

4. Nosič na jízdní kola na tažné zařízení Uebler X31S pro

3 jízdní kola (obj. č. 15770) Opatrně Držák (4) upevněte k rámu jízdního kola, jiné součásti jízdního kola by se mohly poškodit. Nesmí dojít k upnutí jiných součástí, např. převodových a brzdových lanek. Vadné svorky zařízení musíte neprodleně vyměnit.

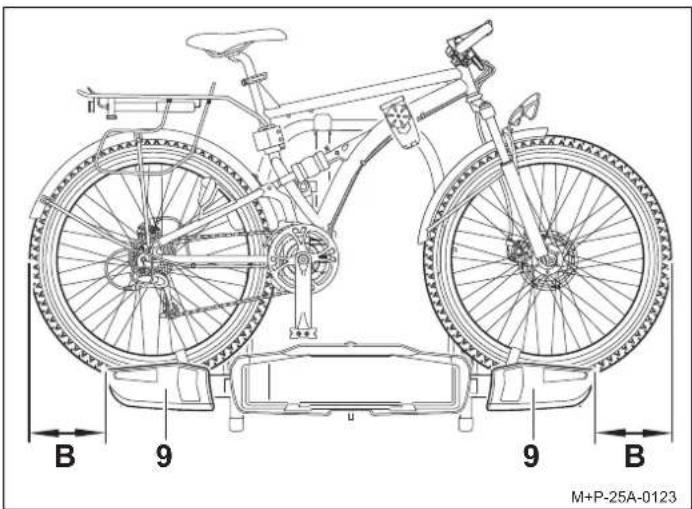

M+P-25A-0161- 77 - Demontáž jízdních kol Demontáž jízdních kol a povolení držáků (2), (3) a (4) provedete v opačném pořadí. Seřízení osvětlení Pokud vozidlo

nebo náklad na nosiči jízdních kol bočně přečnívá přes vnější hrany zadních světel (9) o více než 40 cm (vzdálenost B), je nutné zadní světla (9) přesunout směrem ven.

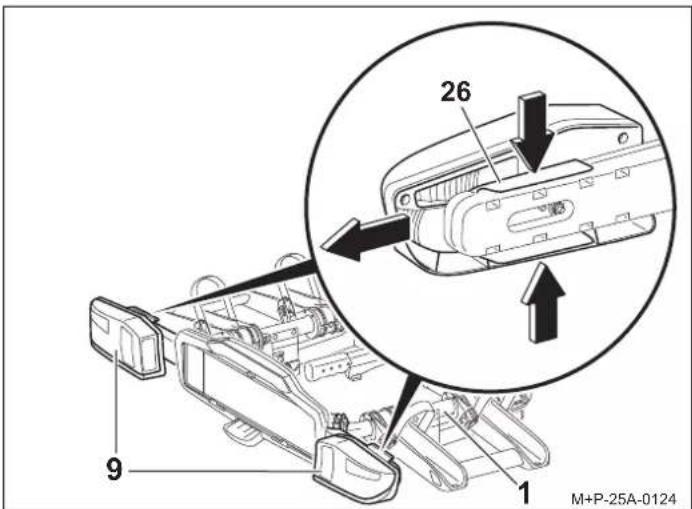

1. Stiskněte aretaci (26), přesuňte zadní světla (9) do vnější

polohy a opět uvolněte aretaci (26).

2. Zkontrolujte upevnění zadních světel (9).

3. Před složením nosiče jízdních kol (1) opět umístěte zadní

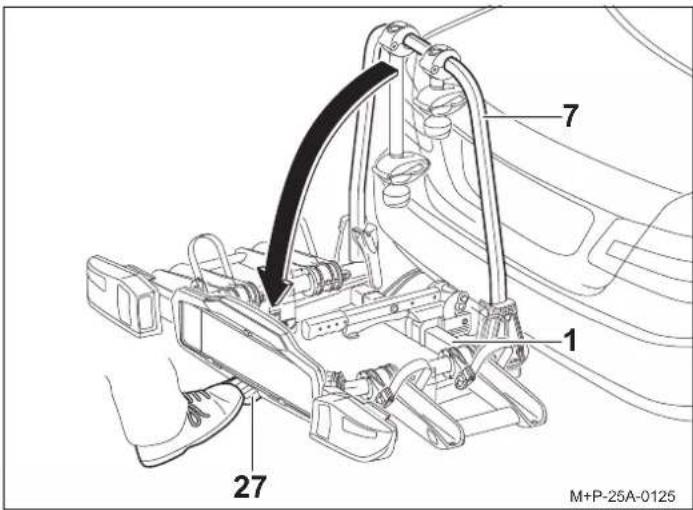

světla (9) v opačném pořadí do výchozí polohy. Vyklopení a sklopení nosiče jízdních kol Sklopení nosiče jízdních kol K upevnění nebo demontáži jízdních kol můžete nosič jízdních kol sklopit. Sešlápněte nožní páku (27) a sklopte nosič jízdních kol (1) tahem za nosný rám (7) nebo za rám jízdního kola. Vyklopení nosiče jízdních kol do původní polohy

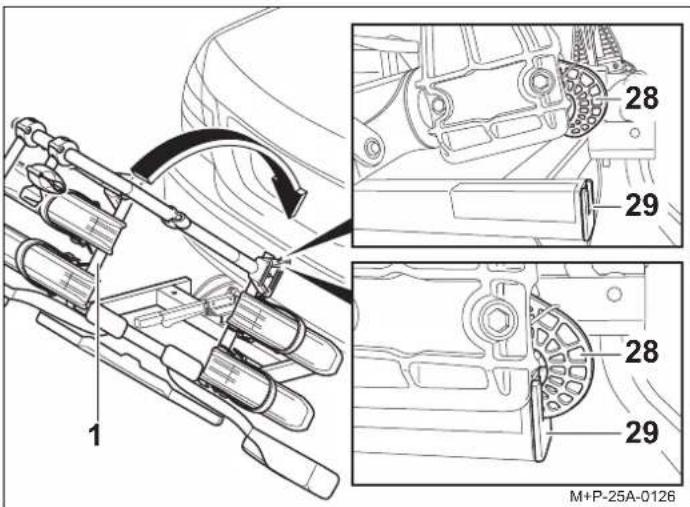

1. Nosič jízdních kol (1) vyklopte do původní polohy tak, aby došlo

k úplnému zajištění obou háků (28) v rámu (29).

2. Rukou zkontrolujte pevnost montáže nosiče jízdních kol (1).

Podle potřeby nosič jízdních kol (1) sklopte a znovu vyklopte do původní polohy.

5. Bez zpětného zrcátka

M+P-25A-0124 Opatrně Nosič jízdních kol sklápějte opatrně tak, aby v prostoru sklápění nebyly žádné osoby ani předměty. V prostoru sklápětní hrozí nebezpečí přivření osob a předmětů. Dávejte pozor, aby nosič jízdních kol při sklápění zapadl a byl zajištěn oběma háky, v opačném případě může dojít za jízdy ke sklopení nosiče s nebezpečím úrazu vás nebo jiných osob a rizikem vzniku hmotných škod. M+P-25A-0125

M+P-25A-0126- 78 - Příprava před jízdou Pokud není nosič jízdních kol kompletně naložený, pamatujte:

• nevyužité držáky sundejte z rámu držáku a bezpečně uložte v zavazadlovém prostoru.

• sundejte všechny klíče a uložte je.

• sepněte všechny upínací popruhy na kolejnicích k umístění kola. Výměna žárovek

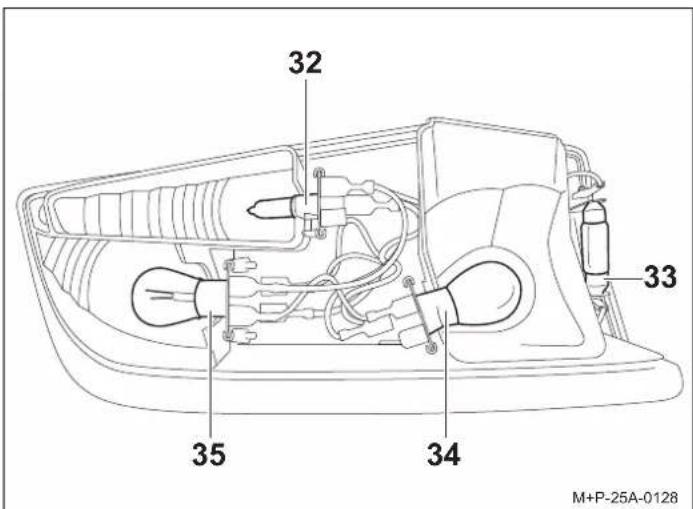

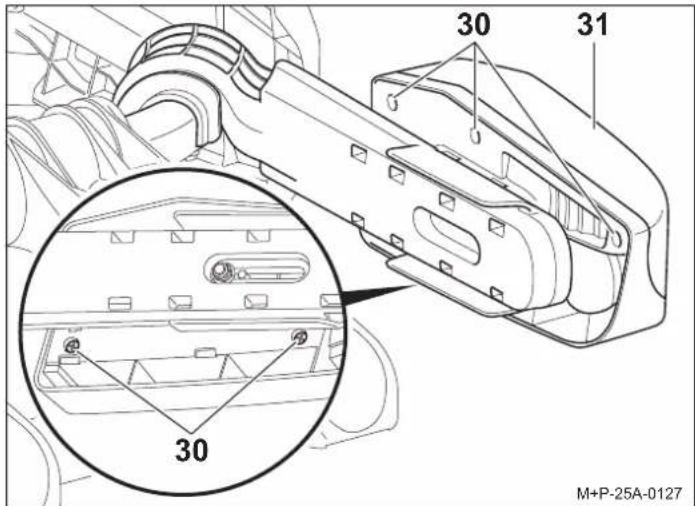

1. Odšroubujte šrouby (30) a demontujte kryt světla (31).

2. Vadnou žárovku mírně zatlačte do objímky (32), (33), (34)

nebo (35). Žárovku vytáhněte z objímky (33). Žárovku našroubujte do objímky (32), (34) nebo (35), otočte o cca 90° proti směru hodinových ručiček a vytáhněte.

3. Novou žárovku mírně zatlačte do objímky (32), (33), (34)

nebo (35). Žárovku v objímce (32), (34) nebo (35) otočte znovu o cca 90° ve směru hodinových ručiček. Potřebné žárovky, viz str. 72.

4. Opět nasaďte kryt (31) a přišroubujte šrouby (30).

Opatrně Po každé montáži, před každou jízdou a během delší cesty musíte zkontrolovat pevnost všech šroubových spojů a upevnění a podle potřeby provést dotažení. Před každou jízdou také zkontrolujte správnou polohu a funkci světel. Při nedodržení tohoto pokynu může dojít k uvolnění nosiče jízdních kol spolu s připevněnými jízdními koly od vozidla a může dojít k úrazu jiných osob nebo ke způsobení dopravní nehody. Tuto kontrolu provádějte opakovaně v závislosti na stavu povrchu vozovky. Upozornění Nezakrývejte registrační značku a osvětlení nosiče jízdních kol. Opatrně Při výměně žárovek vypněte zapalování vozidla a odpojte zástrčku osvětlení ze zásuvky tažného zařízení. Při nedodržení tohoto pokynu může dojít ke zkratu nebo k poškození. Vpřípadě nejasností by měla výměnu žárovek provést specializovaná provozovna.

M+P-25A-0127 Upozornění Nové žárovky uchopte pouze do čisté utěrky a vložte do objímky (32), (33), (34) nebo (35).

M+P-25A-0128- 79 - Všeobecné bezpečnostní pokyny Řidič vozidla nese odpovědnost za to, aby náklad nebo stav vozidla neomezovaly jeho sluch a výhled. Musí zajistit stav vozidla a nákladu odpovídající předpisům a zabránit ohrožení bezpečnosti provozu vozidla nákladem. Předepsané osvětlení a osvětlovací zařízení musí být dostupné apřipravené k použití i za denního světla. Tento návod k montáži a obsluze obsahuje obecnou homologaci nosiče jízdních kol k montáži na tažné zařízení a je nezbytné je vždy mít s sebou ve vozidle. Dodržujte příslušná legislativní ustanovení o použití nosičů jízdních kol v zemi použití. Opatrně Je nezbytné dodržet popsané činnosti a bezpečnostní pokyny uvedené v tomto návodu k montáži a obsluze. Nosič jízdních kol k montáži na tažné zařízení je určen výhradně kpřepravě jízdních kol. Nosič jízdních kol není vhodný k použití v terénu. Po každé montáži, před každou jízdou a během delší cesty musíte zkontrolovat pevnost všech šroubových spojů a upevnění a podle potřeby provést dotažení. Tuto kontrolu provádějte opakovaně v závislosti na stavu povrchu vozovky. Za jízdy musí řidič pohledem do zpětného zrcátka kontrolovat nosič jízdních kol a jízdní kola, zda nedošlo k případnému posunutí nebo ke změně polohy. Při zjištění změny jeďte sníženou rychlostí k nejbližšímu možnému místu, na kterém můžete zastavit vozidlo, a dotáhněte upevnění nosiče jízdních kol a upevnění jízdních kol v nosiči. Při nedodržení tohoto pokynu může dojít k uvolnění nosiče jízdních kol spolu s připevněnými jízdními koly od vozidla a může dojít k úrazu jiných osob nebo ke zp ůsobení dopravní nehody. Opatrně Na předmontované šroubové spoje nepoužívejte žádná maziva. Při nedodržení tohoto pokynu může dojít k samovolnému uvolnění šroubových spojů a tím i nosiče jízdních kol spolu s připevněnými jízdními koly od vozidla a může dojít k úrazu jiných osob nebo ke způsobení dopravní nehody. Opatrně Pokud náklad (jízdní kola) přesahuje o více než 40 cm přes vnější okraj obrysových nebo koncových světel systému zadního nosiče, musí být tento přesah označen zboku maximálně 40 cm od okraje a maximálně 150 cm nad vozovkou směrem dopředu bílým světlem a směrem dozadu červeným světlem. Při přepravě jízdních kol musíte kola, která přesahují do boku, zvlášť označit. Za jízdy v noci zakryjte odrazová sklíčka nebo reflektory kola tak, aby nedošlo ke zkreslení zadního osvětlení vozidla, a tím k ohrožení nebo zmatení ostatních účastníků silničního provozu. Nedodržením tohoto pokynu může dojít k dopravní nehodě. Opatrně Před zahájením jízdy zkontrolujte funkci osvětlení. Po rozsvícení zadní mlhovky na nosiči jízdních kol musí zůstat zadní mlhovka vozidla zhasnutá, tzn. obě mlhovky nesmějí svítit současně. U vozidel, jejichž typové schválení bylo uděleno až po

1.10.1998, nesmí zadní systém nosičů nebo vezený náklad

zakrývat třetí brzdové světlo vozidla. Třetí brzdové světlo vozidla musí zůstat viditelné: vpravo a vlevo vzhledem k podélné ose vozidla – v horizontálním úhlu 10°, nahoru vztaženo k okraji osvětlení – ve vertikálním úhlu 10° a dolů – vztaženo ke spodnímu okraji osvětlení – ve vertikálním úhlu 5°. Při nedodržení těchto hodnot musí být instalováno „třetí“ náhradní brzdové světlo. Nedodržením tohoto pokynu může dojít k dopravní nehodě. Opatrně Montáží nosiče jízdních kol a umístěním jízdních kol do nosiče dojde ke změně jízdních a brzdných vlastností a citlivosti vozu kbočnímu větru. Nepřekračujte maximální rychlost 130 km/hod. Nezakrývejte jízdní kola plachtami, potahy apod., v opačném případě zvětšíte plochu, do které se může opřít proudící vzduch, a výrazně tím ovlivníte jízdní vlastnosti. Těžký náklad umístěte do zavazadlového prostoru co nejvíce dopředu tak, abyste zabránili nadměrnému zatížení zadní části vozidla. Vždy přizpůsobte způsob jízdy stavu povrchu vozovky, dopravní situaci a povětrnostním podmínkám. S naloženým nosičem jízdních kol jeďte mimořádně opatrně. Při nedodržení tohoto pokynu může dojít k uvolnění nosiče jízdních kol spolu s připevněnými jízdními koly od vozidla a může dojít k úrazu jiných osob nebo ke způsobení dopravní nehody. Opatrně Pokud je vozidlo vybaveno elektronickým otevíráním zadních dveří zavazadlového prostoru, pamatujte při montáži nosiče jízdních kol na potřebný volný prostor. Pokud je to možné, deaktivujte elektronické otevírání a otevírejte zadní dveře zavazadlového prostoru pouze ručně. Před vjezdem do myčky demontujte nosič jízdních kol. Vopačném případě může dojít k poškození nosiče, vozidla a myčky.- 80 - Pokyny k likvidaci Komponenty, příslušenství a obaly zlikvidujte formou recyklace šetrné k životnímu prostředí. Nevyhazujte světelnou sadu do domácího odpadu ani do zbytkového odpadu. Podle evropské směrnice 2012/19/EU, resp. ElektroG musí být elektrická zařízení, která již nejsou použitelná, shromažďována odděleně a likvidována způsobem šetrným k životnímu prostředí. Oddělte světelnou sadu od nosiče a odneste komponenty, které již nejsou použitelné, na vhodné sběrné místo. Zeptejte se svého specializovaného prodejce.
