NÁVOD K OBSLUZE H31 S Uebler

Nosič jízdních kol na tažné zařízení

- Uebler H31 S, na 3 jízdní kola

Návod k montáži a obsluze

jsme rádi, že jste se rozhodli pro nosič jízdních kol od společnosti UEBLER.

Je třeba důsledně dodržovat pracovní a bezpečnostní pokyny uvedené v tomto návodu k montáži a obsluze. Škody způsobené nedodržením předpisů, jsou vyloučeny z jakékoli záruky.

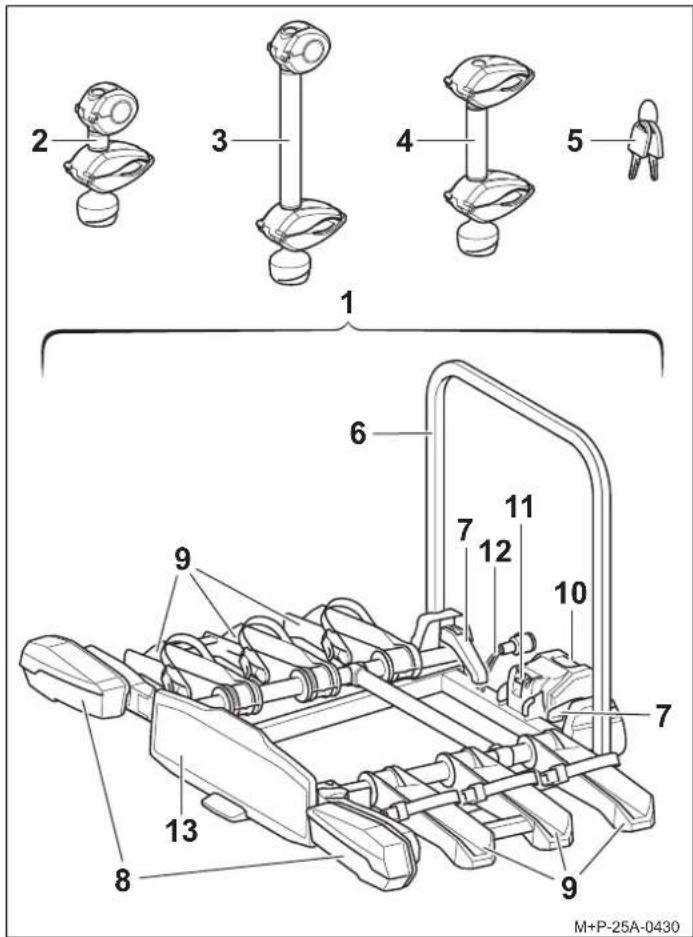

Přehled dílů

2 3 4 5 1 6 7 10 7 9 11 12 13 8 M+P-25A-0430

Objednací čísla

Nosič kol Uebler H31 S pro 3 jízdní kola

Obj. č. 18180

Číslo schválení ECE

E24*26R04/00*0156*00

Rozsah dodávky

Pojmenování	H31 S
	Kus
1 Nosič jízdních kol	1
2 Držák 1. Jízdní kolo 1
3 Držák 2. Jízdní kolo 1
4 Držák 3. Jízdní kolo 1
5 Klíč 8

Poznámka

Vyhrazujeme si právo na změny rozsahu dodávky.

Opravy nebo výměnu dílů nechte provést u specializované firmy. Společnost Uebler doporučuje z bezpečnostních důvodů používat pouze originální náhradní díly, které jsou k dispozici u vašeho specializovaného prodejce.

Poznámka

Držáky (2), (3) a (4) jsou součásti dodávky samostatně a nejsou předem smontovány. Klíče (5) se zasunou do zámku držáků (2), (3) a (4) a do zámku bezpečnostní páky (11).

Pojmenování dílů

Pojmenování	H31 S
	Kus
6 Nosný rám 1
7 Rychloupínač nosn ého rámu 2
8 Za dní světla 2
9 Kolejnice 6
10 Uchycení spojky přívěsu	1
11 Bezpečno stní páka pro upevnění spojky přívěsu	1
12 Zástrčka pro osvětlovací zařízení	1
13 Držák registrační značky	1

Technické údaje

Maximální užitečné zatížení (nosnost)
Uebler H31 S: Zatížení na čepu spojkya - vlastní hmotnost = max. užitečné zatížení
Zatížení na čepu spojky přívěsu	Vlastní hmotnost	maximální užitečné zatížení
75 kg Uebler	H31 S = cca 20 kg	55 kg
≥ 80 kg		60 kg

a Pokud se hodnoty spojky přívěsu a vozidla liší, je třeba vzít v úvahu nižší hodnotu.

Elektrické připojení
Napájení 13pólový, 12 V

Hmotnost jízdního kola
Maximální hmotnost na kolo 30 kg

Maximální průměr trubky rámu jízdního kola
Kulatá trubka 75 mm
Oválná trubka 75x45 mm

Namontujte/rozložte nosič kol na vozidlo a nasad'te registrační značku

Upozornění

Spojka přívěsu a vozidla musí být vhodná pro montáž nosiče jízdních kol:

• Zatížení spojky přívěsu (viz štítek na spojce přívěsu a návod k obsluze vozidla)
• Materiál spojky přívěsu nejméně St 52-3 (viz typový štítek na spojce přívěsu)

Pokud toto nedodržite, může se nosič kol a namontovaná kola uvolnit od vozidla a zranit vás i ostatní osoby nebo způsobit nehodu.

Kulovou hlavu je třeba před instalací vyčistit a odmastit.

Upozornění

Montáží nosiče kol změníte rozměry a úhel sklonu vozidla.
Pokud toto nezohledníte, mohlo by dojít ke zranění vás i ostatních osob a/nebo k poškození majetku.
Zvláštní opatnost je nutná při vjíždění a projíždění příjezdovými cestami, přes nerovnosti, stoupání, rampy atd. a při couvání. Funkce asistenčních systémů řidiče, jako je parkovací asistent a couvací kamera, může být omezena.

Upozornění

Před každou jízdou zkontrolujte správnou funkci osvětlení, jinak může dojít k nehodě.

Poznámka

Pokud se nosič kol nepoužívá, musí být z vozidla odstraněn.

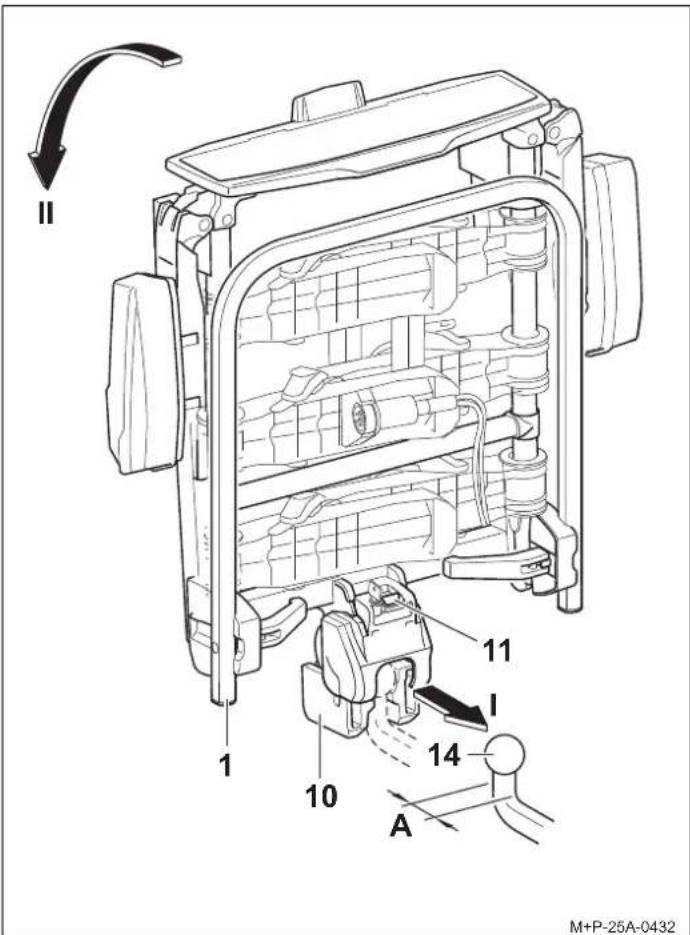

Montáž nosiče jízdních kol do vozidla

1. Stiskněte bezpečnostní páčku (11) tak, aby se upnutí (10) vyklopilo. Pokud se upnutí (10) samo nevyklopí, otočte je ručně dolů.

Poznámka

U nosiče kol H31 S musí mít spojovací hrdlo spojky přívěsu (14) průměr nejméně 28,5 mm (A).

1. Držte nosič kola (1) ve svi slé poloze a nasad'te jej na kulovou hlavu (14) pomocí upnutí (10) (šipka I).
2. Nakloňte nosič kol (1) směrem dolů (šipka II), dokud slyšitelně nezapadne zajištovací páka (11). Červená značka na zajištovací páce (11) již nesmí být viditelná.
3. Zkontrolujte, zda je nosič jízdních ko I (1) rovnoběžný s nárazníkem a zhruba vyrovnaný. Zkontrolujte zatřesením, zda je nosič kol (1) pevně usazen. V případě potřeby vyjměte nosič kol (1) a znovu jej namontujte.

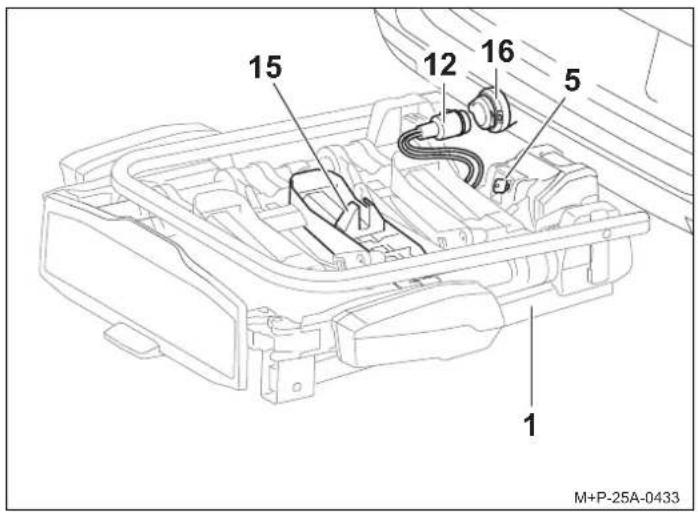

1 15 12 16 5 1 M+P-25A-0433

1. Nosič kol (1) zamkněte klíčem (5) a klíč vyjměte.
2. Vytáhněte zástrčku (12) z držáku zástrčky (15) a zasuňte ji do zásuvky (16).

Rozevření nosiče kol

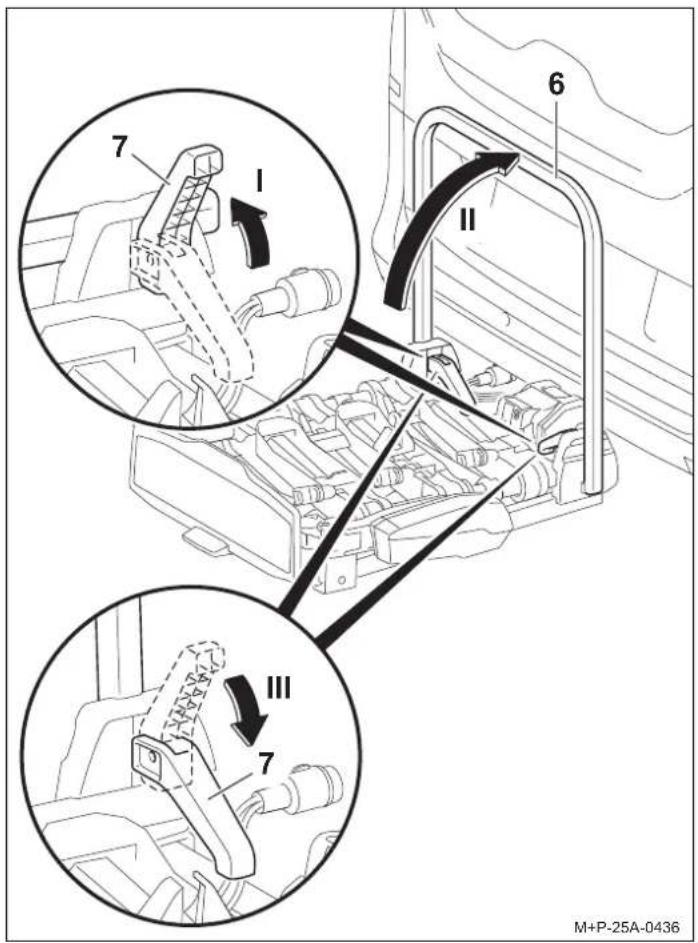

1. Otevřete rychloupínače (7) (šipka I) a vyklopte nahoru nosný rám (6) (šipka II).
2. Rychloupínače (7) opět zcela zavřete (šipka III). Nosný rám (6) je pevně usazen.

Poznámka

Rychloupínače (7) a nosný rám (6) je třeba pravidelně čistit nebo je v případě znečištění nebo obtížného pohybu čistit mýdlovou vodou.

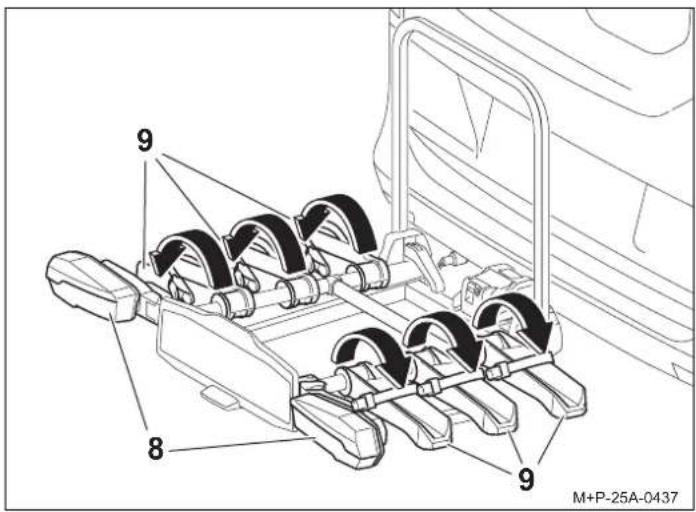

1. Vyklopte zadní světla (8) a zaaretujte je .

Poznámka

Všechny kolejnice (9) musí být vždy vyklopené, i když se přepravuje pouze jedno nebo dvě kola.

1. Vyklopte kolejnice (9) a zaaretujte je.
2. Zkontrolujte funkci systému osvětlení.

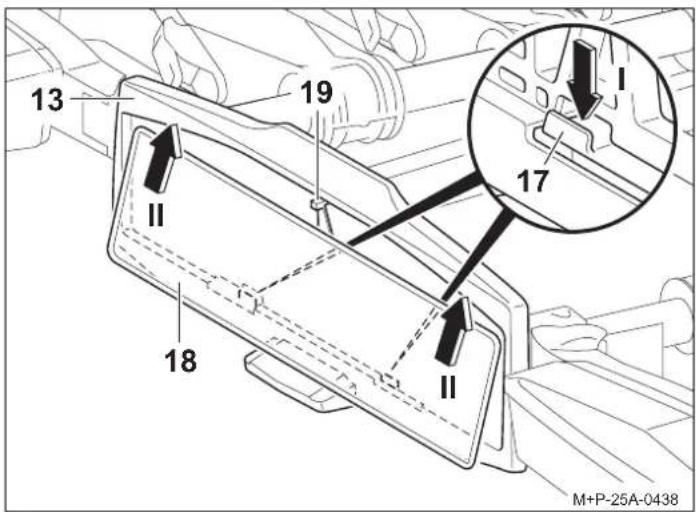

Nasazení registrační značky

13 19 I 17 II II 18 M+P-25A-0438

Poznámka

Registrační značka na nosiči kol musí odpovídat registrační značce vozidla a musí být dobře čitelná.

1. Stiskněte držák (17) směrem dolů (šipka I).
2. Zasuňte tabulku registrační značky (18) do držáku registrační značky (13), zatlačte nahoru a zcela ji zasuňte (šipka II).
3. Uvolněte držák (17) a zkontrolujte, zda je tabulka registrační značky pevně usazena.

Poznámka

Chcete-li vložit vyšší registrační značku, zatlačte zarážku (19) dozadu a zasuňte registrační značku (18) zcela do držáku registrační značky (13).

Montáž/demontáž jízdních kol

Upozornění

Nosič jízdních kol pro spojku přívěsu se používá výhradně pro přepravu jízdních kol nebo pro zadní nakládací systém Uebler. Na nosiči jízdních kol lze přepravovat pouze jízdní kola o maximální hmotnosti 30 kg.

V žádném případě nesmí být překročeno maximální přípustné zatížení nosiče jízdních kol, zatížení na čepu spojky přívěsu, přípustná celková hmotnost vozidla a maximální přípustné zatížení nápravy vozidla (viz návod k obsluze vozidla).

Pokud toto nedodržíte, může se nosič kol spolu s namontovanými koly uvolnit od vozidla a zranit vás i ostatní osoby nebo způsobit nehodu.

Upozornění

Jízdní kola musí být na nosiči upevněna co nejrovnoměrněji a s nízkým těžištěm a zajištěna proti pádu pomocí držáku na rámu kola a napínacích popruhů na předním a zadním kole. Pokud toto nedodržíte, mohou se kola a/nebo uvolněné díly během jízdy uvolnit z vozidla a způsobit nehodu ostatním účastníkům silničního provozu s následkem zranění a materiálních škod.

Před montáží vyjměte a uložte z kol dětské sedačky a všechny volné díly, jako jsou láhve na vodu, sedlové brašny, baterie pro elektrokola atd.

Upozornění

V závislosti na typu vozidla může být nosič kol s koly umístěn příliš blízko výfukového systému vozidla. Horká výfuková trubka a/nebo horké výfukové plyny mohou poškodit nosič kol a/nebo kola. V takovém případě není nosič kol vhodný k použití.

Při přepravě jízdních kol s karbonovými díly se obrat'te na výrobce/prodejce, abyste si ujasnili, zda jsou tato kola vhodná pro přepravu na nosiči jízdních kol.

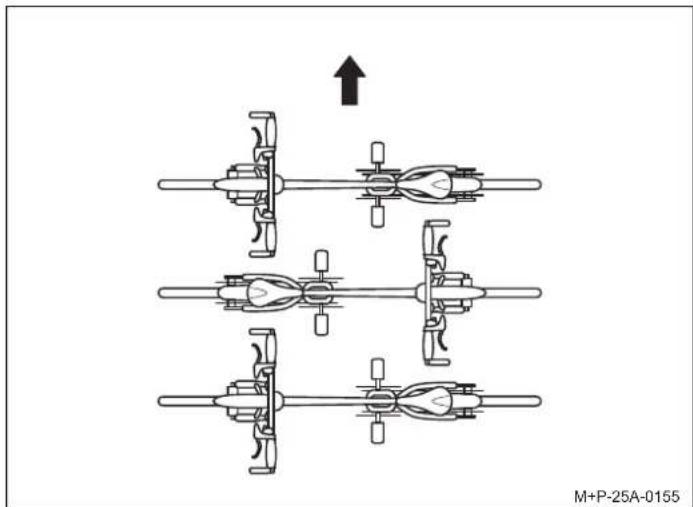

Uspořádání jízdních kol

Sledujte uspořádání kol ve směru jízdy (šipka), jak je znázorněno zde.

Poznámka

Těžká kola namontujte blízko vozidla a lehká kola, např. dětská, umístěte dále dozadu na nosič kol.

První kolo namontujte věncem ozubeného kola směrem k vozidlu.

Montáž prvního kola

2 5 20 21 22 A M+P-25A-0452

1. Klíčem (5) odjistěte otočnou rukojeť (20) a vyšroubujte ji, dokud nebude svorka (21) otevřená (A).
2. Stiskněte svorku (21) k sobě a podržte ji. Svorka (22) se otevře.

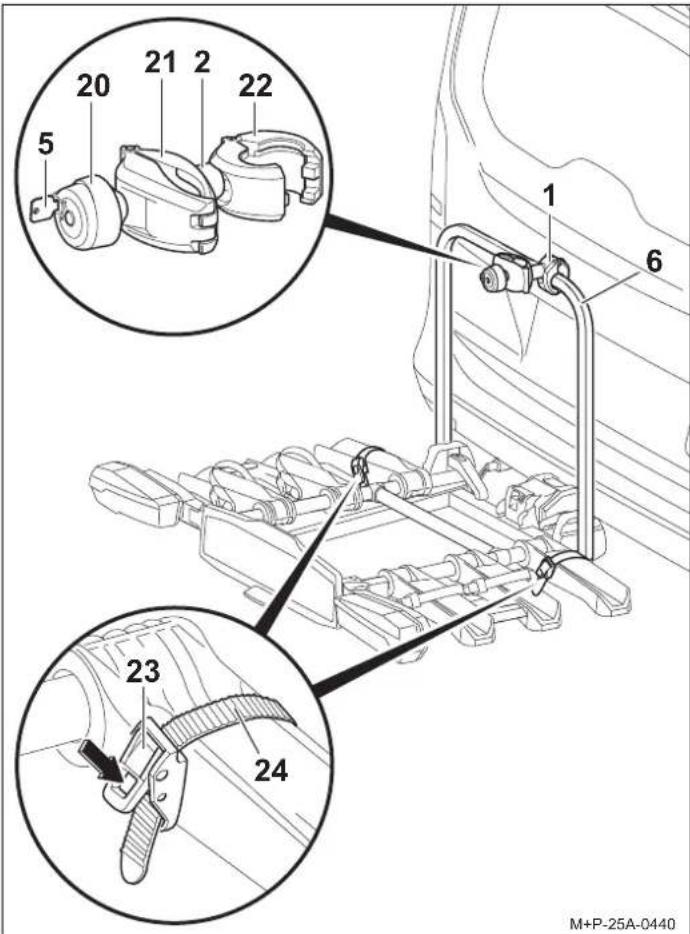

20 21 2 5 22 1 6 23 24 M+P-25A-0440

1. Umístěte otevřenou svorku (22) kolem nosného rámu (6) a uvolněte otočnou rukojeť (21). Svorka (22) se zavře.
2. Stiskněte napínák (23) (šipka) a vytáhněte napínací řemen (24).

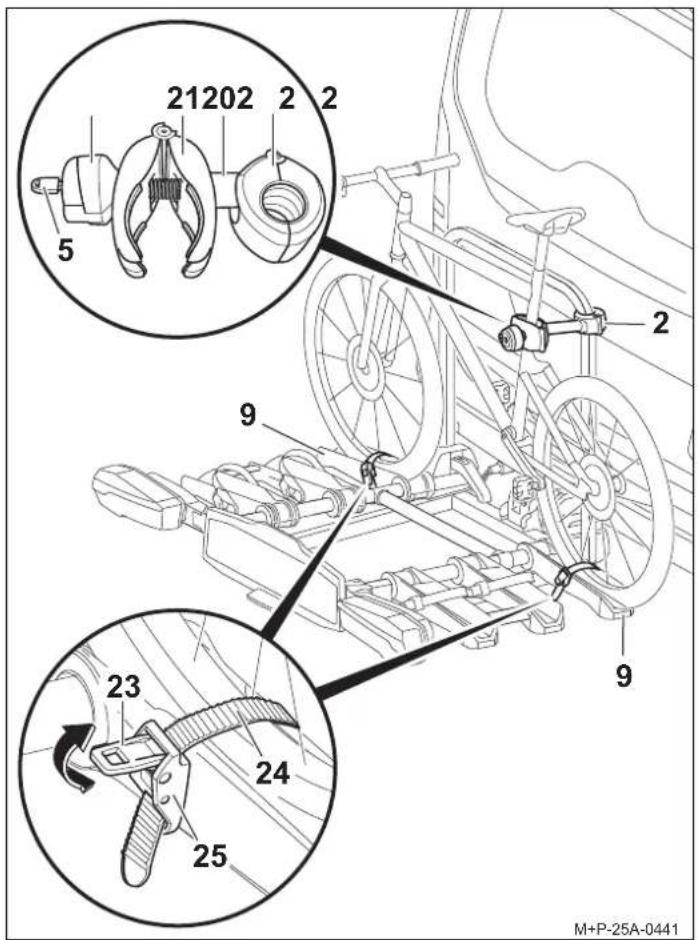

21202 5 2 2 2 9 23 24 25 M+P-25A-0441

Upozornění

Při uklouznutí/naklonění kol hrozí nebezpečí zranění. Zajistěte kola proti sklouznutí/naklonění. Sestavte a rozeberte kola s druhou osobou.

Upozornění

Držák (2) připevněte k rámu pouze na straně kola, aby nedošlo k jeho poškození. Žádné jiné součásti, např. lanka převodovky a brzdy, nesmí být zachyceny. Vadné držáky musí být okamžitě vyměněny.

1. Postavte kolo na kolejnice (9) a umístěte držák (2) kolmo k rámu kola.
2. Namontujte držák (2) se svorkou (21) na rám kola a utáhněte jej pomocí otočné rukojeti (20).
3. Držák (2) zamkněte klíčem (5) a klíč vyjměte.
4. Vycentrujte napínací popruhy (24) mezi paprsky kola a zatlačte je do spon (25), dokud neuslyšite jejich zaklapnutí.

Upozornění

Napínací řemeny (24) příliš neutahujte, jinak může dojít k poškození pneumatik nebo ráfků.

1. Pomocí upínačů (23) napněte napínací řemeny (24) (šipka).

Poznámka

Závity držáků je třeba pravidelně čistit a mazat, aby se zabránilo zadření otočných rukojetí.

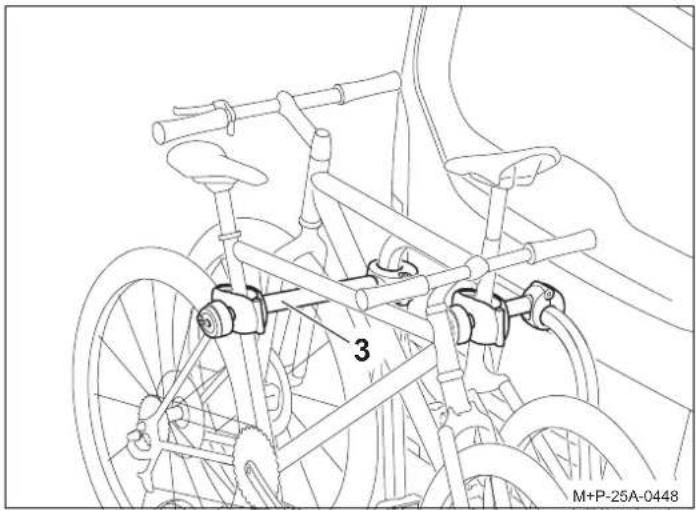

Montáž druhého kola

Držák (3) připevněte k rámu pouze na straně kola, aby nedošlo k jeho poškození. Žádné jiné součásti, např. lanka převodovky a brzdy, nesmí být zachyceny. Vadné držáky musí být okamžitě vyměněny.

Montáž druhého kola se provádí stejně jako montáž prvního kola. Je třeba dodržet opačné uspořádání obou jízdních kol. Druhé kolo se připevňuje pomocí dlouhého držáku (3).

Montáž třetího kola

Držák (4) pripevněte pouze k rámu kola, aby nedošlo k jeho poškození. Žádné jiné součásti, např. lanka převodovky a brzdy, nesmí být zachyceny. Vadné držáky musí být okamžitě vyměněny.

Montáž třetího kola se provádí stejně jako montáž prvního kola. Je nutné dodržovat opačné uspořádání všech jízdních kol. Třetí kolo se připevní k druhému kolu pomocí držáku (4).

Demontáž jízdních kol

Upozornění

Při uklouznutí/naklonění kol hrozí nebezpečí zranění. Zajistěte kola proti sklouznutí/naklonění.

Sestavte a rozeberte kola s druhou osobou.

Uvolněte držáky (2), (3) a (4) a vyjměte kola v opačném pořadí.

Sklápění/zpětné přiklopení nosiče kol

Upozornění

Nosič kol pomalu naklápějte a ujistěte se, že se v prostoru vyklápění nenacházejí žádné osoby ani předměty.

V prostoru sklápění hrozí nebezpečí pohmoždění osob a rozdrcení předmětů.

Dbejte na to, aby nosič kol při sklápění zcela zapadl a byl zajištěn oběma háky, jinak by se mohl během jízdy odklopit a zranit vás nebo jiné osoby a/nebo způsobit škodu na majetku.

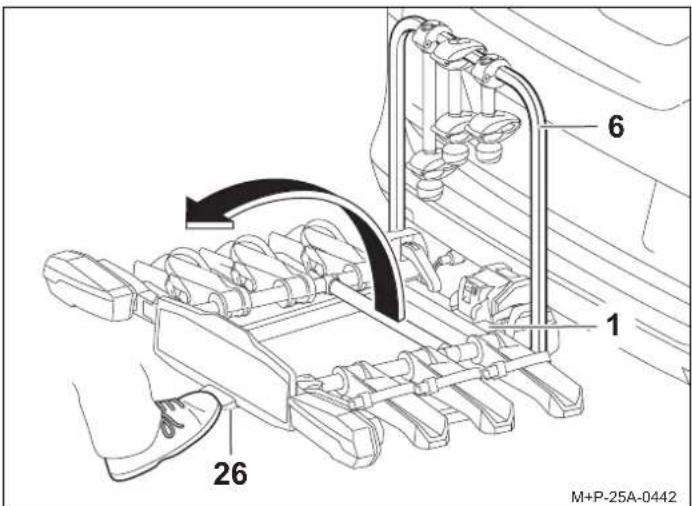

Sklápění nosiče kol

Nosič kol lze sklopit dolů, aby bylo možné otevřít zadní dveře a naložit a vyložit vozidlo.

6 1 26 M+P-25A-0442

Ovládejte nožní páku (26) a nakloňte nosič kol (1) tahem za rám nosiče (6) nebo, pokud jsou kola namontována, za rám kola.

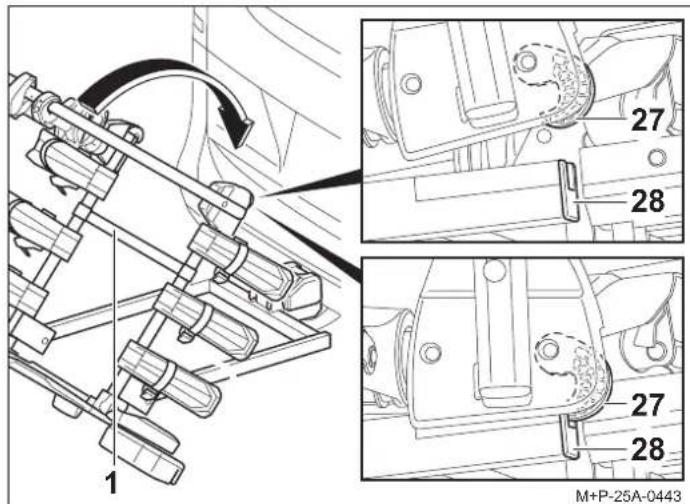

Zpětné přiklopení nosiče kol

1 27 28 27 28 M+P-25A-0443

1. Přiklopte zpět nosič kol (1), dokud oba háky (27) zcela nezapadnou do rámu (28), a zajistěte jej.

2. Zkontrolujte zatřesen ím, zda je nosič kol (1) zajištěn. V případě potřeby nosič kol (1) opět sklopte dolů a přiklopte jej zpět.

Příprava na cestu

Upozornění

Po každé instalaci, před každou jízdou a také během delší jízdy je třeba zkontrolovat těsnost všech šroubových spojů a upevnění nosiče a kol a v případě potřeby je dotáhnout.

Pokud toto nedodržíte, může se nosič kol spolu s namontovanými koly uvolnit od vozidla a zranit vás i ostatní osoby nebo způsobit nehodu.

Tuto kontrolu je třeba opakovat v pravidelných intervalech v závislosti na stavu povrchu vozovky.

Upozornění

Před každou jizdou zkontrolujte správnou funkci osvětlení, jinak může dojít k nehodě.

Poznámka

Registrační značka a osvětlení nosiče jízdních kol nesmí být zakryty.

Pokud není nosič kol plně naložen, ujistěte se, že:

• nepotřebné držáky se z rámu nosiče vyjmou a bezpečně uloží do zavazadlového prostoru.
• všechny klíče jsou vyjmuty a uloženy.
• jsou napínací pásy všech kolejnic kol zavřené.

Složení nosiče jízdních kol/jeho demontáž z vozidla

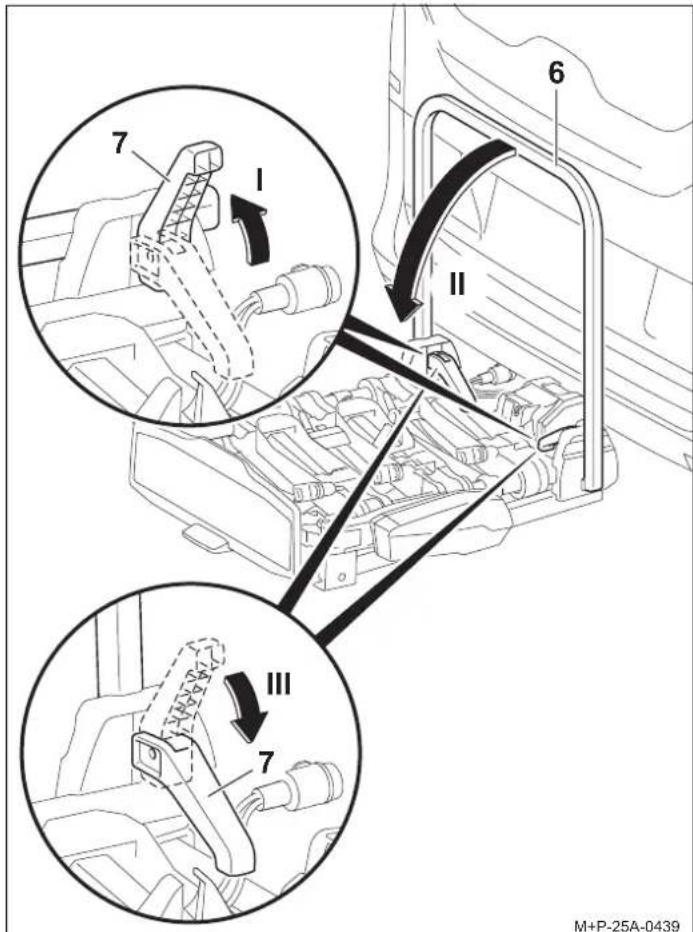

Zpětné přiklopení nosiče kol

1. Kolejnice a zadní světla se skládají v opačném pořadí.
2. Otevřete rychlo upínač (7) (šipka I) a sklopte dolů nosný rám (6) (šipka II).
3. Rychloupínače (7) opět zcela zavřete (šipka III). Nosný rám (6) je pevně usazen.

Poznámka

Rychloupínače (7) a nosný rám (6) je třeba pravidelně čistit nebo je v případě znečištění nebo obtížného pohybu čistit mýdlovou vodou.

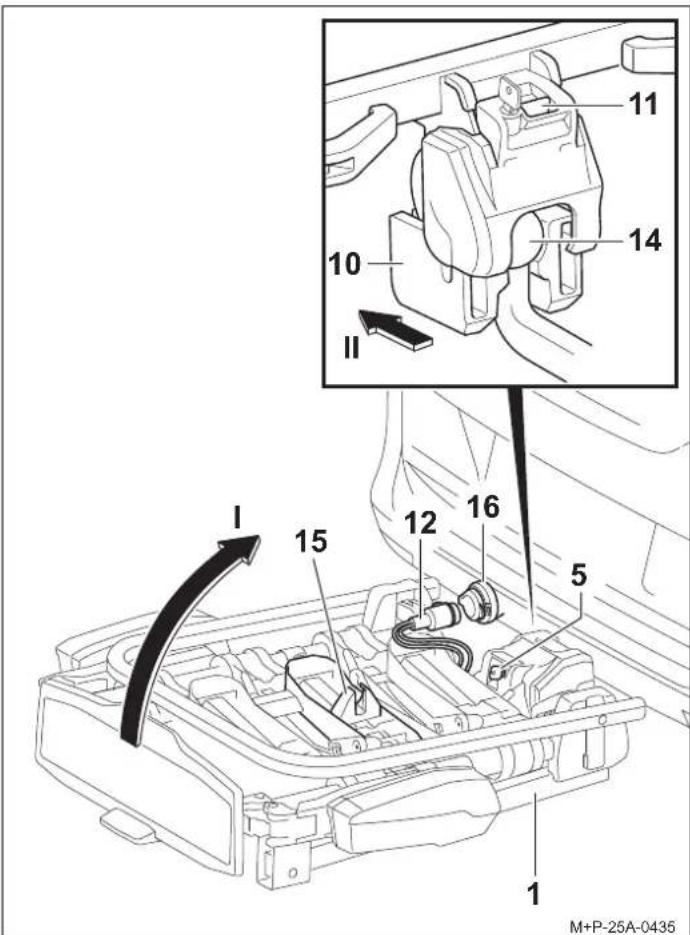

Demontáž nosiče jízdních kol od vozidla

1 15 12 16 5 10 II 14 11 M+P-25A-0435

1. Odpojte zástrčku (12) ze zásuvky (16) a zasuňte ji do držáku zástrčky (15).
2. Odemkněte nosič kol (1) klíčem (5).
3. Stiskněte zajišťovací páčku (11) a otočte nosič kol (1) svisle nahoru (šipka I).
4. Vytáhněte no sič kol (1) dozadu z kulové hlavy (14) (šipka II).
5. Umístěte nosič kol (1) s upnutím (10) na zem. Upnutí (10) se uzavře.

Výměna lampy

Upozornění

Pro výměnu žárovek musí být vypnuto zapalování vozidla a zástrčka systému osvětlení musí být odpojena od elektrické zásuvky spojky přívěsu. V opačném případě může dojít ke zkratu nebo poškození majetku. Pokud je cokoli nejasné, měla by žárovku vyměnit specializovaná firma.

Pomůcky

• Vnitřní nástrčný klíč Torx T15

Poznámka

Postup výměny žárovky je popsán a znázorněn na levém zadním světle nosiče jízdního kola. Stejně postupujte i u pravého zadního světla.

Poznámka

Při objednávání nové žárovky je třeba uvést název příslušné žárovky.

Pojmenování	Náhradní díl č.
29 Blinker ^a BL PY21W 12V žlutá	E1687
30 Osvětlení registrační značky ^a BL C5W 12V (délka 35 mm) bílá	E1687
31 Zadní mlhové světlo ^a pro levé zadní světlo BL PR21W 12V červená	E1687
31 Zpětné světlo ^a pro pravé zadní světlo BL P21W 12V bílá	E1687
32 Brzdové/zadní světlo ^a BL P21W/5W 12V bílá	E1687

a Žárovka je běžně dostupná v obchodě.

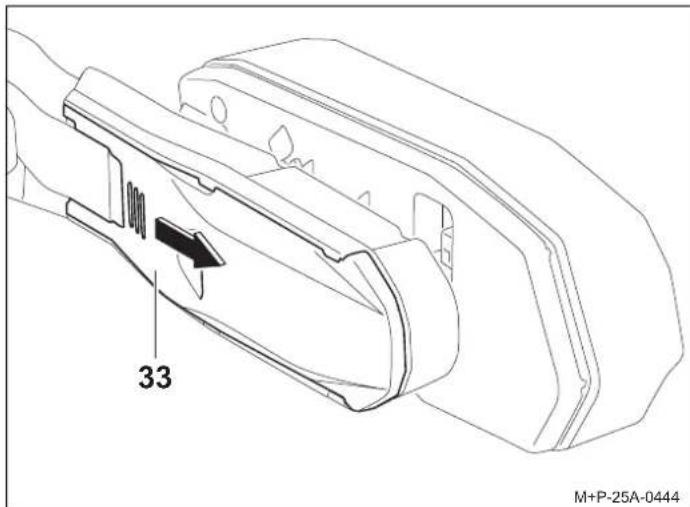

33 M+P-25A-0444

1. Stiskněte kryt (33) na žebrování, vysuňte jej a sejměte.

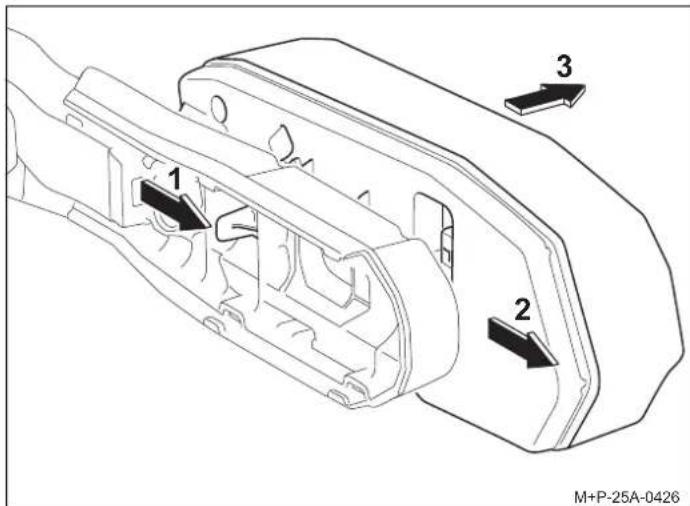

1 2 3 M+P-25A-0426

1. Uvolněte pojistku (šipka 1), vysuňte žárovku (šipka 2) z držáku a vyjměte ji (šipka 3).

Upozornění

Při demontáži zadního světla nevystavujte připojovací kabel velkému mechanickému napětí. Nedodržení může mít za následek věcné škody.

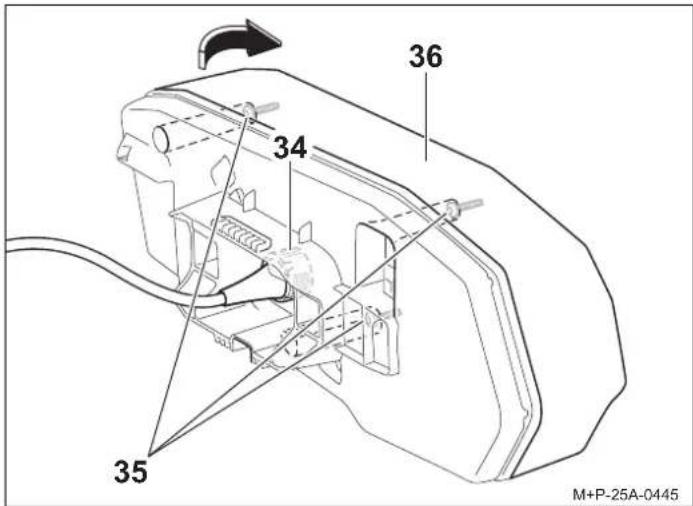

36 34 35 M+P-25A-0445

1. Otočte zástrčku (34) o 90° proti směru hodinových ručiček a vyjměte ji.
2. Odšroubujte šrouby (35) a vyjměte rozptylový kotouč (36) ve směru šipky.

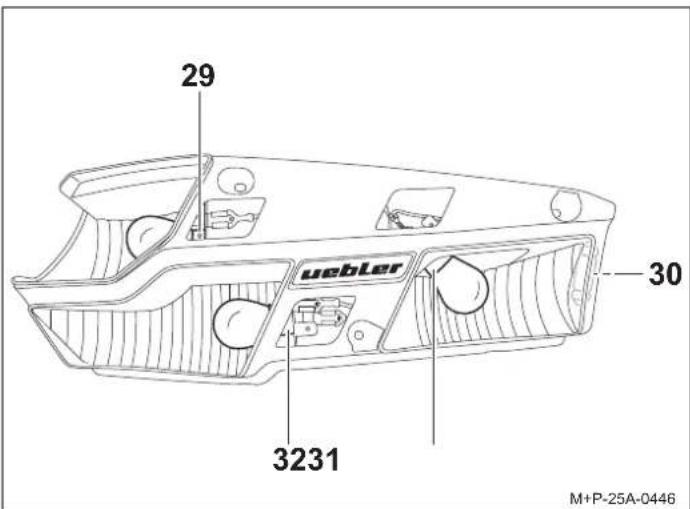

29 uebler 30 3231 M+P-25A-0446

1. Vadnou žárovku lehce zasuňte do objímky (29), (31) příp. (32) stiskněte, otočte o 90° proti směru hodinových ručiček a vytáhněte.
2. Vytáhněte vad nou žárovku z objímky (30).

Poznámka

Nových žárovek se dotýkejte pouze čistým hadříkem a zasuňte je do objímky (29), (30), (31) příp. (32) vložte.

1. Zasuňte novou svítilnu do objímky (29), (31) příp. (32) stiskněte a otočte o 90° ve směru hodinových ručiček. Potřebné žárovky viz tabulka.
2. Zasuňte novou žárovku do objímky (30). Potřebné žárovky viz tabulka.

Montáž se provádí v opačném pořadí.

Všeobecné bezpečnostní pokyny

Řidič vozidla je odpovědný za to, že jeho rozsah vidění a sluch nejsou nosičem jízdních kol, jízdními koly nebo stavem vozidla omezeny. Musí zajistit, aby vozidlo, nosič jízdních kol a jízdní kola odpovídaly předpisům a aby nebyla ohrožena bezpečnost silničního provozu.

Předepsané osvětlení a osvětlovací zařízení musí být k dispozici a v provozu i během dne.

Tento návod k montáži a obsluze obsahuje všeobecné schválení nosiče jízdních kol pro připojení přívěsu a musí být vždy uložen ve vozidle.

Dodržujte příslušné právní předpisy pro používání nosičů jízdních kol v zemi použití.

Upozornění

Je třeba důsledně dodržovat pracovní a bezpečnostní pokyny uvedené v tomto návodu k montáži a obsluze.

Nosič jízdních kol pro spojku přívěsu se používá výhradně k přepravě jízdních kol. Nosič kol není vhodný pro použití v terénu.

Po každé instalaci, před každou jízdou a také během delší jízdy je třeba zkontrolovat těsnost všech šroubových spojů a upevnění nosiče a kol a v případě potřeby je dotáhnout. Tuto kontrolu je třeba opakovat v pravidelných intervalech v závislosti na stavu povrchu vozovky.

Řidič by měl během jízdy kontrolovat ve zpětném zrcátku, zda nedošlo k posunutí nosiče kol a kol.

V případě změn pokračujte sníženou rychlostí k nejbližšímu místu zastavení a dotáhněte šroubové spoje a upevnění nosiče kol nebo jízdních kol.

Pokud toto nedodržíte, může se nosič kol spolu s namontovanými koly uvolnit od vozidla a zranit vás i ostatní osoby nebo způsobit nehodu.

Upozornění

Závity držáků je třeba pravidelně čistit a mazat, aby se zabránilo zadření otočných rukojetí.

Nepoužívejte mazivo na žádné jiné šroubové spoje. Mohlo by dojít k samovolnému uvolnění šroubových spojů a nosič kol by se mohl uvolnit od vozidla i s namontovanými koly a zranit vás i ostatní osoby nebo způsobit nehodu.

Upozornění

Pokud namontovaná jízdní kola vyčnívají více než 40 cm za nejvzdálenější okraj světelné plochy obrysových nebo koncových světel nosiče jízdních kol, musí být označena: bočně nejvýše 40 cm od jejich okraje a nejvýše 150 cm nad vozovkou, vpředu světlem s bílým světlem, vzadu světlem s červeným světlem.

Při přepravě kol označte kola, která vyčnívají do strany.

Při jízdě v noci zakryjte zadní odrazky nebo odrazová skla na kolech, aby nedošlo ke zkreslení zadního osvětlení vozidla a abyste neomezovali nebo neklamali ostatní účastníky silničního provozu.

Nedodržení může být příčinou nehody.

Upozornění

Před zahájením jízdy zkontrolujte funkčnost osvětlení. Když je zadní mlhové světlo na nosiči kola zapnuté, musí být zadní mlhové světlo na vozidle vypnuté, tj. nesmí svítit současně.

U provedení vozidel, jejichž první schválení typu bylo uděleno po 1.10.1998, nesmí namontovaný nosič jízdních kol nebo namontovaná jízdní kola zakrývat třetí brzdové světlo vozidla.

Třetí brzdové světlo vozidla musí být viditelné: vpravo a vlevo vzhledem k podélné ose vozidla - pod vodorovným úhlem 10°, nahoru vzhledem k okraji světla - pod svislým úhlem 10° a dolů - vzhledem ke spodnímu okraji světla - pod svislým úhlem 5°.

Pokud tyto hodnoty nejsou dodrženy, musí být namontováno „třetí“ náhradní brzdové světlo.

Při nedodržení by mohlo dojít k nehodě.

Upozornění

Montáž nosiče kol a kol mění jízdní a brzdné vlastnosti stejně jako citlivost vozidla na boční vítr. Maximální rychlost 130 km/h nesmí být překročena.

Nezakrývejte kola plachtami, ochrannými kryty nebo podobnými předměty, protože to má silný vliv na povrch zatížený větrem a na jízdní vlastnosti.

Těžký náklad v zavazadlovém prostoru tlačte co nejvíce dopředu, abyste zabránili nadměrnému zatížení zadní části vozu.

Svůj styl jízdy vždy přizpůsobte podmínkám na silnici, provozu a počasí a s naloženým nosičem kol jezděte obzvláště opatrně.

Pokud toto nedodržíte, může se nosič kol spolu s namontovanými koly uvolnit od vozidla a zranit vás i ostatní osoby nebo způsobit nehodu.

Upozornění

Pokud je vozidlo vybaveno elektrickými zadními dveřmi, dbejte na to, aby byl při montáži nosiče jízdních kol dostatečný volný prostor. Elektrické zadní dveře by měly být pokud možno deaktivovány a ovládány ručně.

Před použitím myčky odstraňte nosič kol. V opačném případě by mohlo dojít k poškození nosiče kol, vozidla a/nebo myčky.

Poznámka k likvidaci

Zlikvidujte komponenty, příslušenství a obaly a recyklujte je šetrně k životnímu prostředí. Nevyhazujte světelnou soupravu do domovního nebo zbytkového odpadu.

V souladu s evropskou směrnící 2012/19/EU příp. ElektroG je nutné elektrospotřebiče, které již nejsou vhodné k použití, sbírat odděleně a recyklovat způsobem šetrným k životnímu prostředí.

Oddělte prosím sadu světel od nosiče a odevzdejte nepoužitelné součásti na vhodném sběrném místě.

Zeptejte se svého specializovaného prodejce.

Kære kunde
