MANUALE UTENTE H31 S Uebler

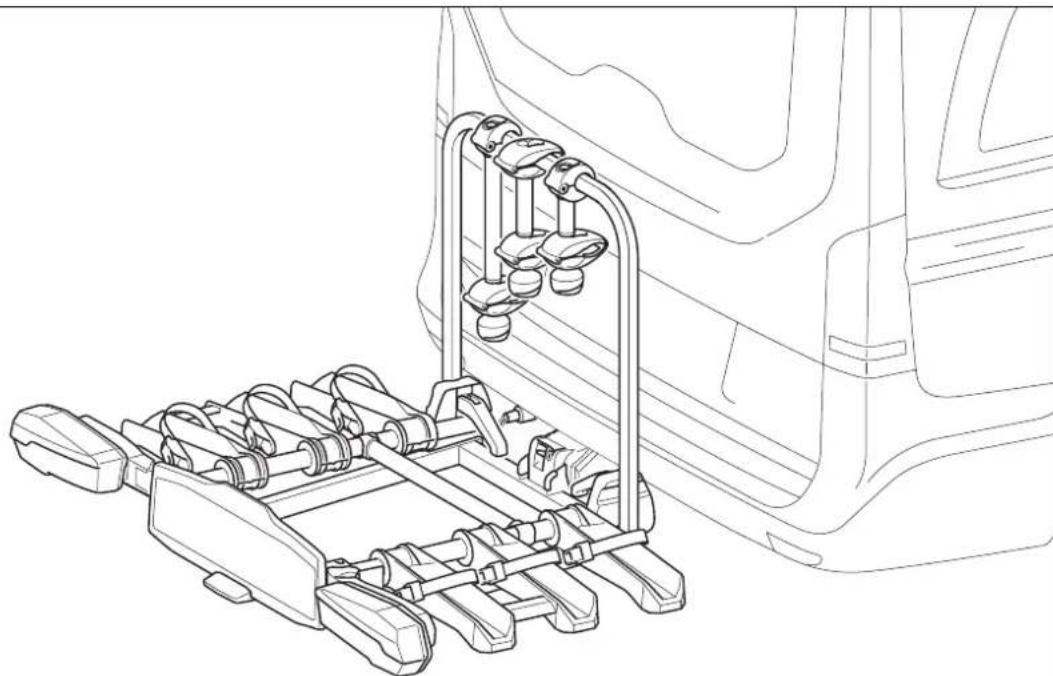

Portabici per dispositivo di traino

- Uebler H31 S, per 3 biciclette

Istruzioni per il montaggio e l'uso

siamo lieti che abbia deciso di acquistare un portabici UEBLER.

Rispettare rigorosamente le istruzioni di lavoro e di sicurezza contenute nelle presenti istruzioni per il montaggio e l'uso. Decliniamo qualsiasi responsabilità per danni causati dalla non osservanza di tali istruzioni.

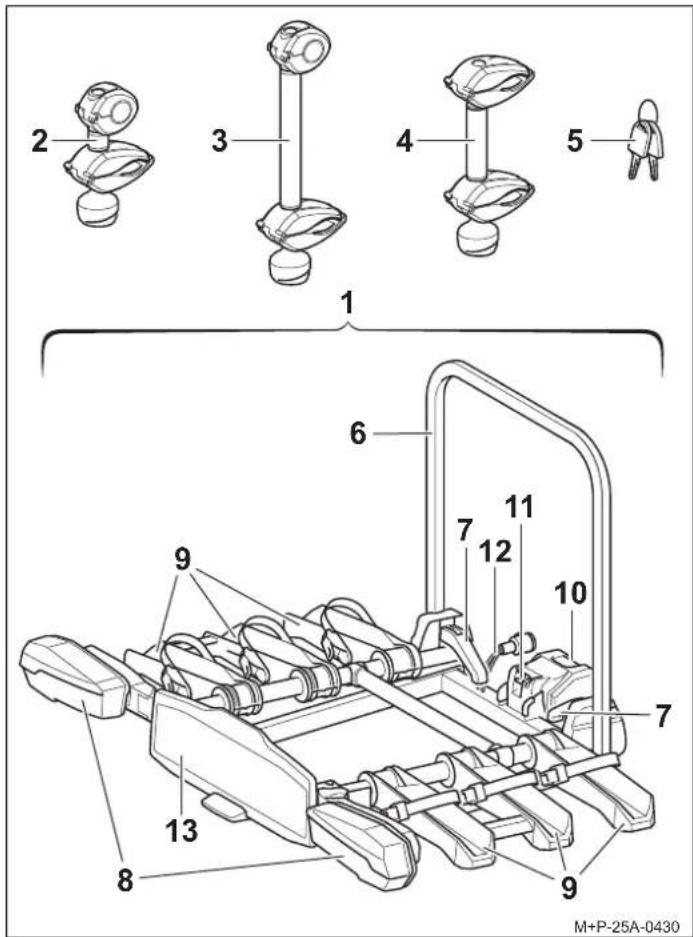

Panoramica componenti

2 3 4 5 1 6 7 10 7 9 11 12 13 8 M+P-25A-0430

Numeri d'ordine

Portabici Uebler H31 S per 3 biciclette

N. ordine 18180

Numero di omologazione ECE

E24*26R04/00*0156*00

Dotazione fornita

Denominazione	H31 S
	Pezzo
1 Portabici 1
2 Suppo rto 1° bicicletta 1
3 Supporto 2° bicicletta 1
4 Suppo rto 3° bicicletta 1
5 Chia vi	8

Nota

Con riserva di modifiche alla dotazione fornita.

Far eseguire le riparazioni o la sostituzione di parti da un'azienda specializzata. Per motivi di sicurezza, Uebler raccomanda di utilizzare solo ricambi originali disponibili presso il rivenditore specializzato.

Nota

I supporti (2), (3) e (4) sono inclusi a parte nell'imballaggio consegnato e non sono preassemblati. Le chiavi (5) sono inserite nella serratura dei supporti (2), (3) e (4) e nella serratura della leva di sicurezza (11).

Denominazione componente

Denominazione	H31 S
	Pezzo
6 Te laio portante 1
7 Tenditore rapido per telaio portante 2
8 Luci po steriori 2
9 Gu ide per ruote 6
10 Attacco gancio di traino 1
11 Leva di bloccaggio per attacco gancio di traino	1
12 Spina per dispositivo di illuminazione 1
13 Po ratarga 1

Dati tecnici

Carico massimo (capacità di carico)
Uebler H31 S: Carico sull'aggancioa – tara = carico utile max.
Carico sull'aggancio	Tara Carico utile massimo
75 kg Uebler H31 S = ca. 20 kg		55 kg
≥ 80 kg		60 kg

a Se i valori del gancio di traino e del veicolo si discostano da quelli indicati, prendere in considerazione valori inferiori.

Collegamento elettrico
Alimentazione elettrica	13 poli, 12 V

Peso bicicletta
Peso massimo per bicicletta 30 kg

Diametro massimo tubo del telaio bicicletta
Tubo tondo 75 mm
Tubo ovale 75x45 mm

Montaggio/apertura del portabici sul veicolo e applicazione della targa

Attenzione

Il gancio di traino e il veicolo devono essere idonei per il montaggio di un portabici:

• Carico sull'aggancio del gancio di traino (vedi targhetta del gancio di traino e istruzioni per l'uso del veicolo)
• Materiale del gancio di traino min. St 52-3 (vedi targhetta sul gancio di traino)

Se non vengono rispettati questi valori, il portabici e le biciclette montate potrebbero staccarsi dal veicolo e causare lesioni all'utilizzatore e ad altre persone o causare un incidente.

Pulire e sgrassare la sfera d'aggancio sgrassata prima del montaggio.

Attenzione

Montando il portabici, le dimensioni e l'angolazione del veicolo cambiano. La mancata osservanza potrebbe causare lesioni all'utilizzatore e ad altre persone e/o danni materiali.

È necessario prestare particolare attenzione quando si entra e si attraversa un vialetto, si superano dossi, salite, rampe, ecc. e in retromarcia. I sistemi di assistenza alla guida, come il sistema di ausilio al parcheggio e la telecamera di retromarcia, potrebbero essere limitati nelle loro funzioni.

Attenzione

Prima di ogni viaggio, verificare il corretto funzionamento del dispositivo di illuminazione, altrimenti si potrebbero verificare incidenti.

Nota

Rimuovere il portabici dal veicolo quando non è utilizzato.

Montaggio del portabici sul veicolo

1. Premere la leva di bloccaggio (11) in modo da ripiegare l'attacco (10). Se l'attacco (10) non si ripiega da solo, ruotarlo manualmente verso il basso.

Nota

Per il portabici H31 S, il collo del gancio di traino (14) deve avere un diametro di almeno 28,5 mm (A).

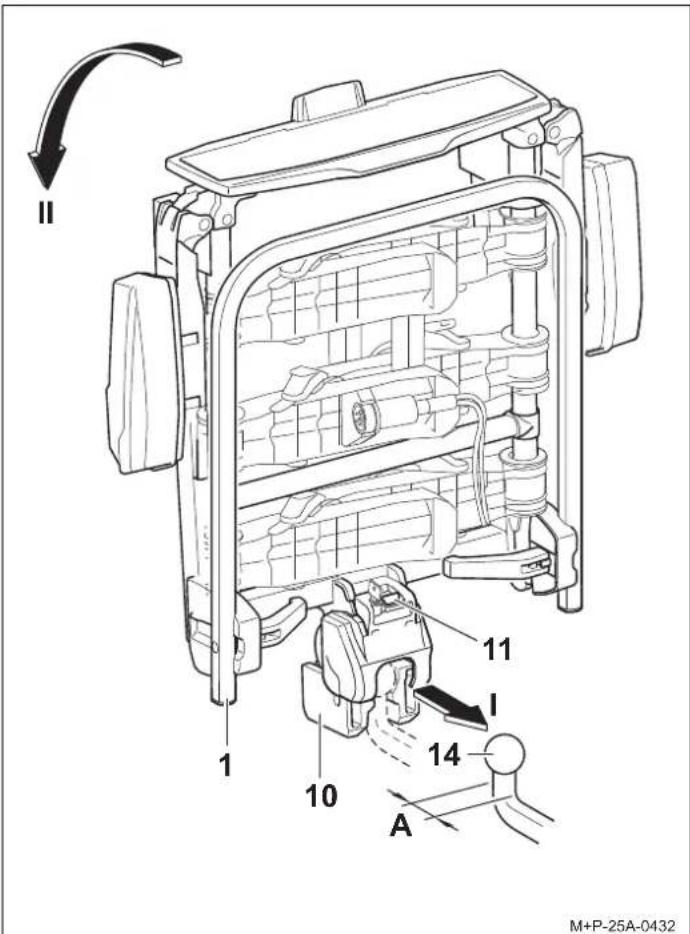

1. Tenere il portabici (1) in verticale e calzarlo sulla sfera di aggancio (14) con l'attacco (10) (freccia I).
2. Inclinare il portabici (1) verso il basso (freccia II) finché la leva di bloccaggio (11) non scatta in posizione in modo udibile. La marcatura rossa sulla leva di bloccaggio (11) non deve più essere visibile.
3. Controllare che il portabici (1) sia parallelo al paraurti e approssimativamente livellato in orizzontale. Verificare che il portabici (1) sia ben saldo scuotendolo. Se necessario, rimuovere il portabici (1) e rimontarlo.

1 15 12 16 5 1 M+P-25A-0433

1. Bloccare il portabici (1) con la chiave (5), quindi rimuovere la chiave.
2. Estrarre la spina (12) dal porta-spina (15) e inserirla nella presa (16).

Apertura del portabici

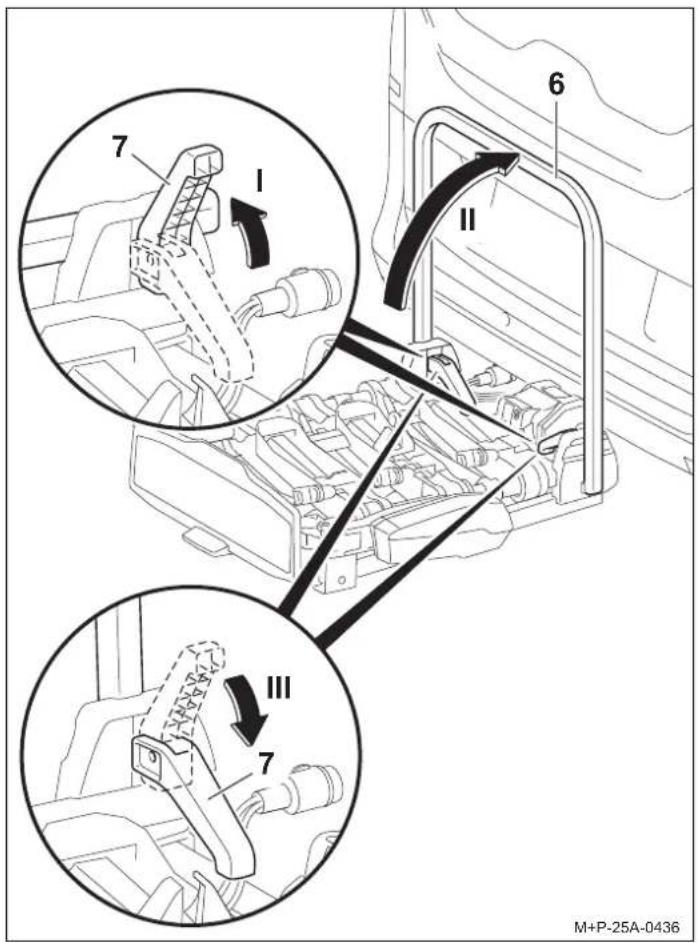

1. Aprire i morsetti a sgancio rapido (7) (freccia I) e dispiegare il telaio portante (6) (freccia II) verso l'alto.
2. Richiudere completamente i morsetti a sgancio rapido (7) (freccia III).

Il telaio portante (6) è fissato.

Nota

I morsetti a sgancio rapido (7) e il telaio portante (6) devono essere puliti con acqua saponata regolarmente o in caso di imbrattamento/difficoltà di movimento.

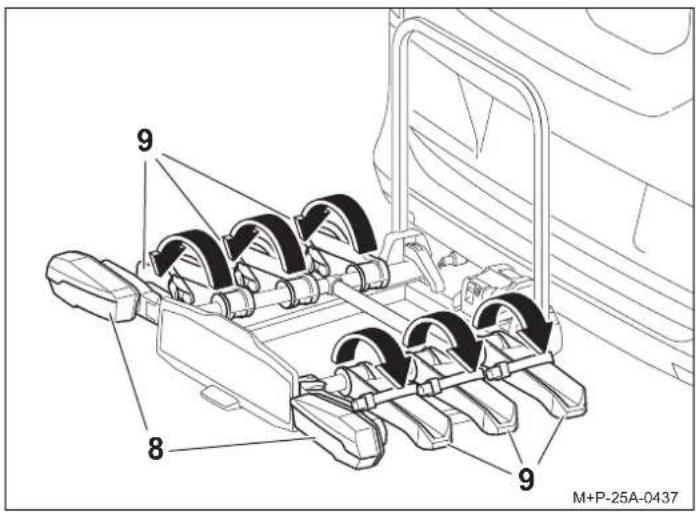

1. Estrarre le luci posteriori (8) e farle scattare in posizione.

Nota

Tutte le guide delle ruote (9) devono essere sempre dispiegate, anche se si trasporta una sola bicicletta o due biciclette.

1. Dispiegare le guide per le ruote (9) e farle scattare in posizione.
2. Controllare il funzionamento del dispositivo di illuminazione.

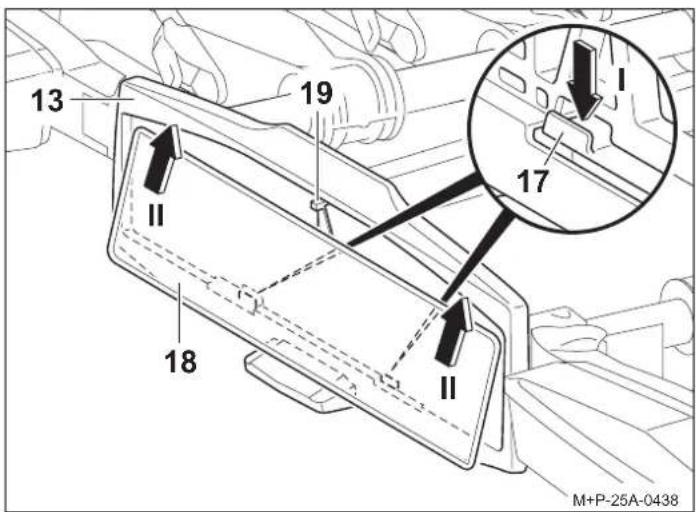

Inserimento della targa

13 19 I II 17 18 II M+P-25A-0438

Nota

La targa sul portabici e quella del veicolo devono corrispondere ed essere ben leggibili.

1. Premere il supporto (17) verso il basso (freccia I).
2. Spingere la targa (18) nel portatarga (13), premere verso l'alto e inserirla completamente (freccia II).
3. Rilasciare il supporto (17) e verificare che la targa sia ben fissata.

Nota

Per inserire targhe più alte, premere il fermo (19) all'indietro e spingere completamente la targa (18) nel portatarga (13).

Montaggio/smontaggio delle biciclette

Attenzione

Il portabici per gancio di traino deve essere utilizzato esclusivamente per il trasporto di biciclette o per il sistema di carico posteriore Uebler. Sul portabici possono essere trasportate solo biciclette ciascuna di peso massimo di 30 kg. Non superare in alcun caso il carico massimo ammesso del portabici, il carico sull'appoggio del gancio di traino, il peso totale ammesso del veicolo e il carico massimo ammesso sull'asse del veicolo (vedere le istruzioni per l'uso del veicolo). Se non vengono rispettate queste indicazioni, il portabici e le biciclette montate potrebbero staccarsi dal veicolo e causare lesioni all'utilizzatore e ad altre persone e/o causare un incidente.

Attenzione

Le biciclette devono essere fissate sul portabici distribuendo il carico nel modo più uniforme possibile e con un baricentro basso; devono essere assicurate contro la caduta ciascuna applicando per ciascuna un supporto sul telaio della bicicletta e cinghie sulle ruote anteriori e posteriori. In caso di inosservanza, le biciclette e/o le parti non fisse possono staccarsi dal veicolo durante la marcia e causare un incidente ad altri utenti della strada, con conseguenti lesioni e danni materiali.

Prima del montaggio, rimuovere e riporre dalle biciclette i seggiolini per bambini e tutte le parti non fisse, come borracce, borse, batterie per e-bike, ecc.

Attenzione

A seconda del tipo di veicolo, il portabici con le biciclette potrebbe essere posizionato troppo vicino al sistema di scarico del veicolo. Il tubo di scarico caldo e/o i fumi di scarico caldi possono danneggiare il portabici e/o le biciclette. In questo caso, il portabici non è idoneo all'uso. Se si devono trasportare biciclette con parti in fibra di carbonio, contattare il produttore/rivenditore per chiarire se queste biciclette sono adatte al trasporto sul portabici.

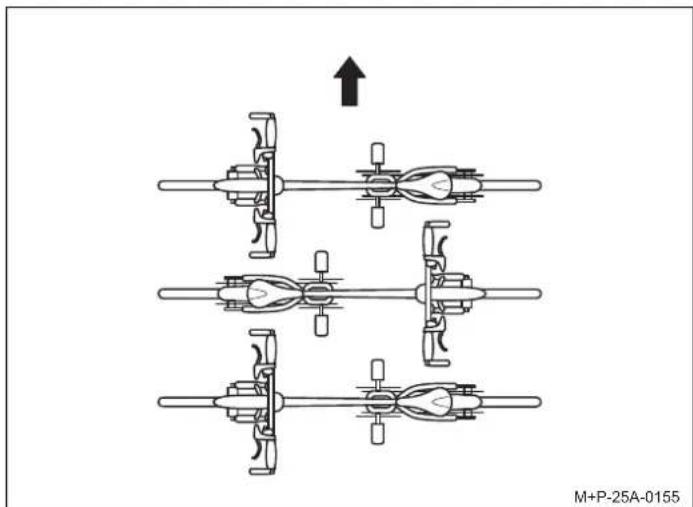

Disposizione delle biciclette

Osservare la disposizione delle biciclette rispetto alla direzione di marcia (freccia), come illustrato qui.

Nota

Sul portabici, montate le biciclette pesanti vicino al veicolo e quelle leggere (ad esempio quelle dei bambini) più indietro. Montare la prima bicicletta con la corona dentata rivolta verso il veicolo.

Montaggio della prima bicicletta

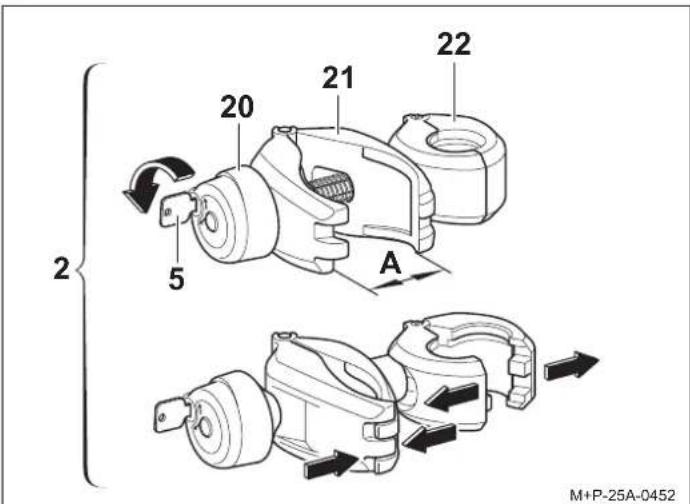

2 5 20 21 22 A M+P-25A-0452

1. Sbloccare la manopola (20) con la chiave (5) e svitare fino a quando il morsetto (21) è aperto (A).
2. Comprimere il morsetto (21) e tenerlo premuto. Il morsetto (22) si apre.

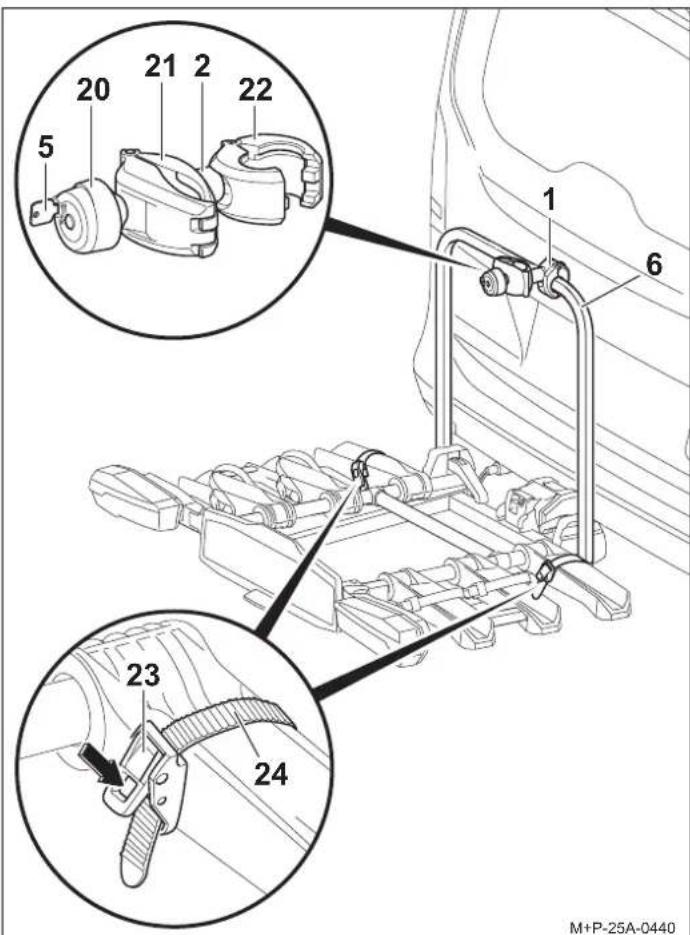

20 21 2 5 22 1 6 23 24 M+P-25A-0440

1. Posizionare il morsetto aperto (22) attorno al telaio portante (6) e rilasciare il morsetto compresso (21). Il morsetto (22) si chiude.
2. Premere il tenditore (23) (freccia) ed estrarre la cinghia (24).

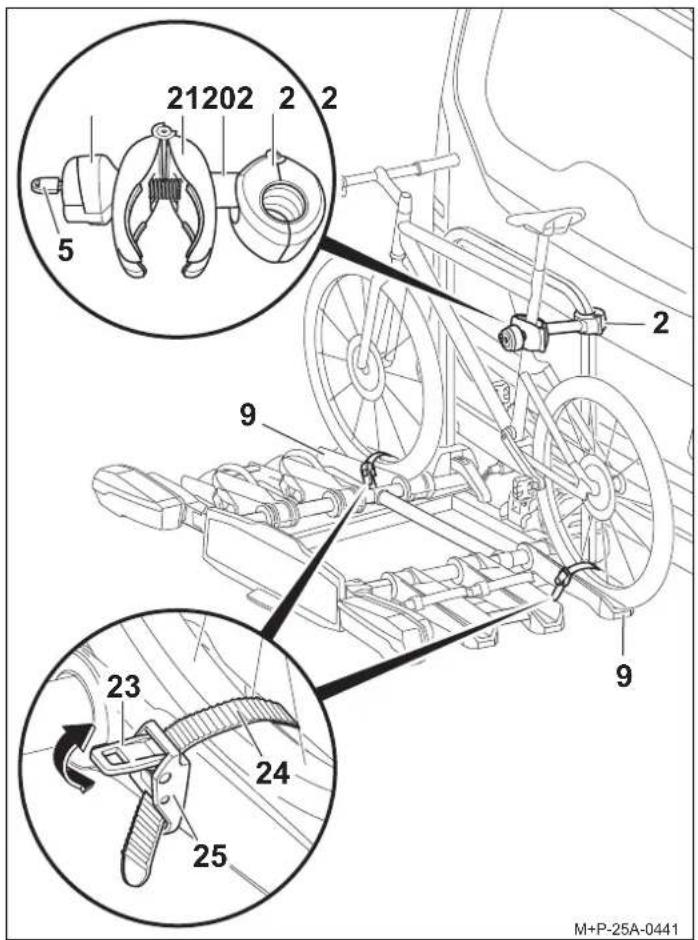

21202 2 2 5 9 23 24 25 M+P-25A-0441

Attenzione

Sussiste il rischio di lesioni se le biciclette scivolano o si inclinano. Bloccare le biciclette in modo che non possano scivolare o inclinarsi. Montare e smontare le biciclette facendosi aiutare da una seconda persona.

Attenzione

Fissare il supporto (2) al telaio solo dal lato della bicicletta per evitare di danneggiarlo. Non devono rimanere intrappolati altri componenti, ad esempio i cavi del cambio e del freno. Sostituire immediatamente i supporti, se risultano difettosi.

1. Posizionare la bicicletta sulle guide per le ruote (9) e posizionare il supporto (2) ad angolo retto rispetto al telaio della bicicletta.
2. Montare il supporto (2) con il morsetto (21) sul telaio della bicicletta e serrare con la manopola (20).
3. Bloccare il supporto (2) con la chiave (5), quindi rimuovere la chiave.
4. Centrare le cinghie (24) tra i raggi della ruota e spingerle nelle fibbie (25) fino a farle scattare in posizione in modo udibile.

Attenzione

Non stringere eccessivamente le cinghie (24), per non danneggiare le gomme o i cerchioni.

1. Utilizzare i tenditori (23) per stringere le cinghie (24) (freccia).

Nota

Pulire e lubrificare a intervalli regolari le filettature dei supporti, per evitare il grippaggio delle manopole.

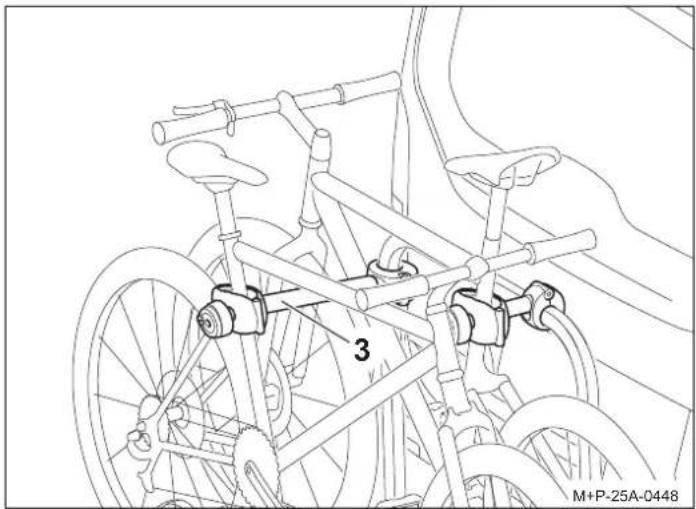

Montaggio della seconda bicicletta

Fissare il supporto (3) al telaio solo dal lato della bicicletta per evitare di danneggiarlo. Non devono rimanere intrappolati altri componenti, ad esempio i cavi del cambio e del freno. Sostituire immediatamente i supporti, se risultano difettosi.

La seconda si monta in modo analogo alla prima. Le due biciclette devono essere disposte una in direzione opposta all'altra. La seconda bicicletta viene fissata con il supporto lungo (3).

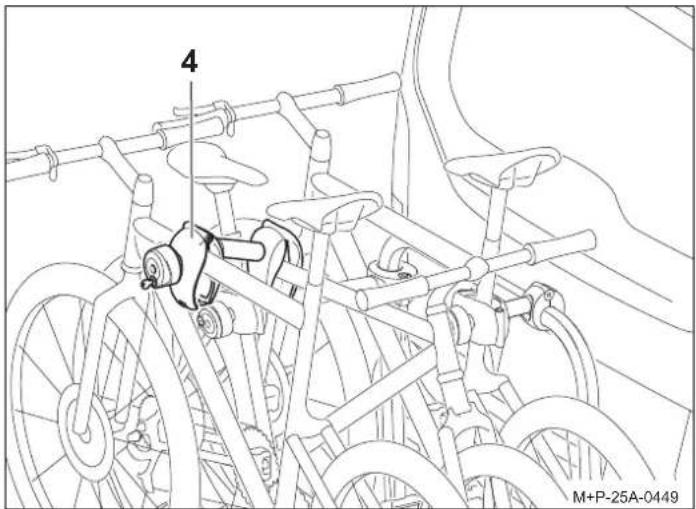

Montaggio della terza bicicletta

Fissare il supporto (4) solo al telaio della bicicletta per evitare danni. Non devono rimanere intrappolati altri componenti, ad esempio i cavi del cambio e del freno. Sostituire immediatamente i supporti, se risultano difettosi.

La terza bicicletta si monta in modo analogo alla prima. Tutte le biciclette devono essere disposte una in direzione opposta all'altra La terza bicicletta viene fissata alla seconda utilizzando il supporto (4).

Smontaggio delle biciclette

Attenzione

Sussiste il rischio di lesioni se le biciclette scivolano o si inclinano.

Bloccare le biciclette in modo che non possano scivolare o inclinarsi.

Montare e smontare le biciclette facendosi aiutare da una seconda persona.

Lo smontaggio delle biciclette e il distacco dei supporti (2), (3) e (4) si effettuano seguendo l'ordine inverso a quello del montaggio.

Inclinazione verso il basso/ripiegamento del portabici

Attenzione

Inclinare lentamente il portabici verso il basso e accertarsi che non vi siano persone o oggetti nell'area di ribaltamento. Nell'area di ribaltamento sussiste il rischio di schiacciamento per persone e oggetti.

Assicurarsi che il portabici si agganci e si blocchi completamente con entrambi i ganci quando lo si ripiega, altrimenti potrebbe ribaltarsi durante il viaggio e causare lesioni all'utilizzatore o ad altre persone e/o causare danni materiali.

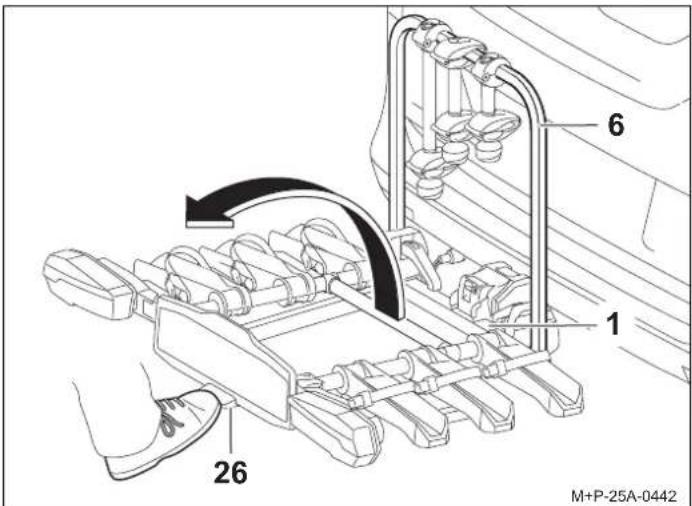

Inclinazione verso il basso del portabici

Quando si deve aprire il portellone posteriore e caricare e scaricare il veicolo, è possibile inclinare il portabici verso il basso.

6 1 26 M+P-25A-0442

Azionare la leva a pedale (26) e inclinare verso il basso il portabici (1) tirando il suo telaio (6) o, se sono montate delle biciclette, il telaio della bicicletta.

Ripiegamento del portabici

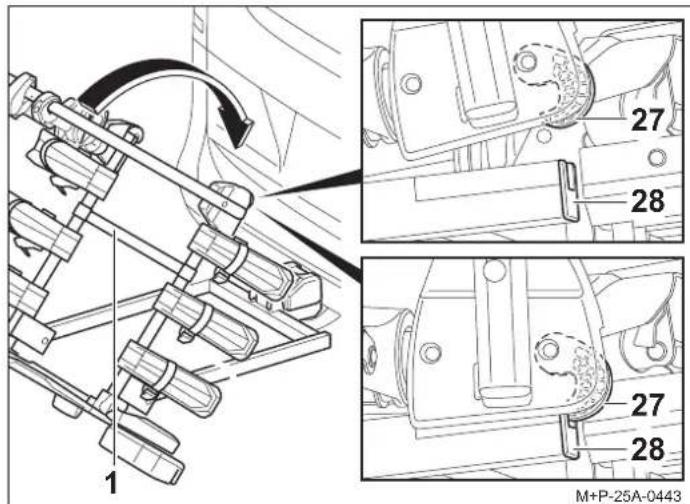

1 27 28 27 28 M+P-25A-0443

1. Ripiegare il portabici (1) fino a quando entrambi i ganci (27) scattano completamente in posizione nel telaio (28) e si bloccano.

2. Verificare che il portabici (1) sia ben saldo scuotendolo. Se necessario, inclinare nuovamente il portabici (1) verso il basso e ripiegarlo.

Preparazione al viaggio

Attenzione

Controllare tutti i collegamenti a vite e i fissaggi del portabici e delle biciclette per verificarne la tenuta dopo ogni montaggio, prima di ogni viaggio e anche durante un viaggio più lungo, e se necessario serrare nuovamente.

Se non vengono rispettate queste disposizioni, il portabici e le biciclette montate potrebbero staccarsi dal veicolo e causare lesioni all'utilizzatore e ad altre persone e/o causare un incidente. Questo controllo deve essere ripetuto a intervalli regolari, a seconda delle condizioni del manto stradale.

Attenzione

Prima di ogni viaggio, verificare il corretto funzionamento del dispositivo di illuminazione, altrimenti si potrebbero verificare incidenti.

Nota

La targa e il dispositivo di illuminazione del portabici non devono essere coperti.

Se il portabici non è completamente carico, accertarsi che:

- i supporti non necessari siano rimossi dal telaio di supporto e riposti in modo sicuro nel bagagliaio.

- tutte le chiavi sono state rimosse e riposte.

• le cinghie di tutte le guide delle ruote sono chiuse.

Chiusura/smontaggio del portabici dal veicolo

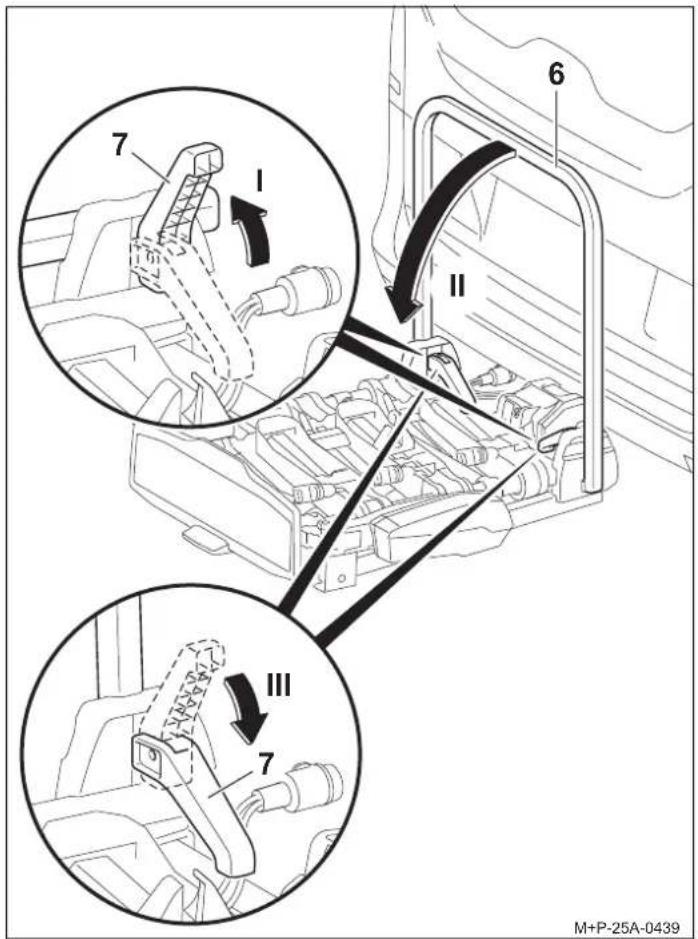

Chiusura del portabici

1. Le guide delle ruote e le luci posteriori vengono ripiegate in ordine inverso.
2. Aprire i morsetti a sgancio rapido (7) (freccia I) e abbassare il telaio portante (6) (freccia II).
3. Richiudere completamente i morsetti a sgancio rapido (7) (freccia III). Il telaio portante (6) è fissato.

Nota

I morsetti a sgancio rapido (7) e il telaio portante (6) devono essere puliti con acqua saponata regolarmente o in caso di imbrattamento/difficoltà di movimento.

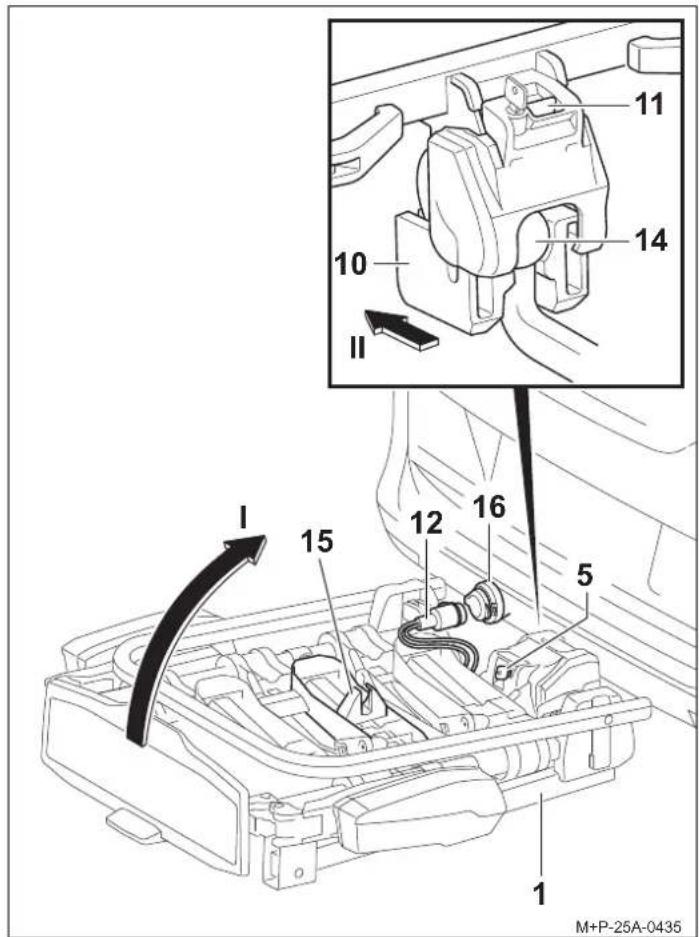

Smontaggio del portabici dal veicolo

1 15 12 16 5 10 II 11 14 M+P-25A-0435

1. Staccare la spina (12) dalla presa (16) e inserirla nel porta-spina (15).
2. Sbloccare il portabici (1) con la chiave (5).
3. Premere la leva di bloccaggio (11) e ruotare il portabici (1) verticalmente verso l'alto (freccia I).
4. Estrarre il portabici (1) all'indietro dalla sfera di aggancio (14) (freccia II).
5. Posizionare il portabici (1) con l'attacco (10) a terra. L'attacco (10) si chiude.

Sostituzione delle luci

Attenzione

Per sostituire le luci, è necessario spegnere l'accensione del veicolo e scollegare la spina del dispositivo di illuminazione dalla presa del gancio di traino. La mancata osservanza di questa precauzione può provocare un cortocircuito o danni materiali. Se qualcosa non è chiaro, far sostituire le luci da un'azienda specializzata.

Attrezzi ausiliari

• Chiave profilo interno Torx T15

Nota

La procedura di sostituzione è descritta e illustrata per la lampada posteriore sinistra del portabici. Procedere allo stesso modo per la lampada posteriore destra.

Nota

Quando si ordina una nuova lampadina, è necessario specificarne la denominazione.

Denominazione N. ricambio
29 LampeggianteaBL PY21W 12V gialla	E1687
30 Luce targaaBL C5W 12V (35 mm lungh.) bianca	E1687
31 Fendinebbiaaper lampada posteriore sinistra BL PR21W 12V rossa	E1687
31 Faro retromarciaaper lampada posteriore destra BL P21W 12V bianca	E1687
32 Luce freno/posterioreaBL P21/5W 12V bianca	E1687

a La lampadina è disponibile in commercio.

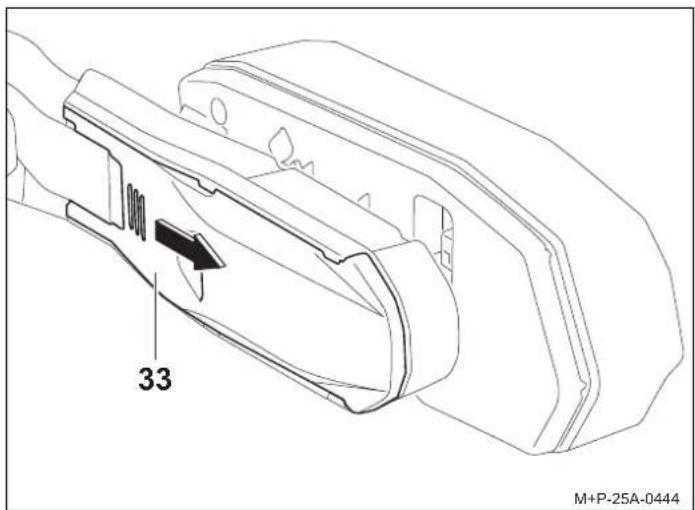

33 M+P-25A-0444

1. Premere il coperchio (33) sulla nervatura, farlo scorrere verso l'esterno e rimuoverlo.

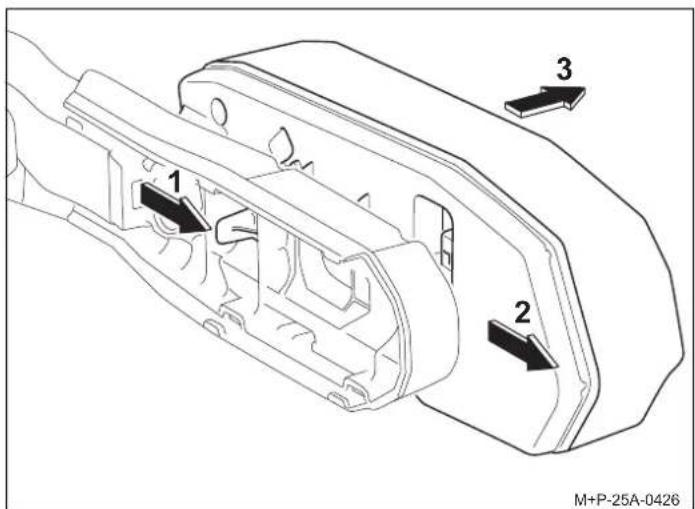

1 2 3 M+P-25A-0426

1. Rilasciare il blocco (freccia 1) e far scorrere la lampada (freccia 2) fuori dal supporto e rimuoverla (freccia 3).

Attenzione

Quando si smonta la lampada posteriore, non sottoporre il cavo di collegamento a forti tensioni meccaniche. La mancata osservanza può causare danni materiali.

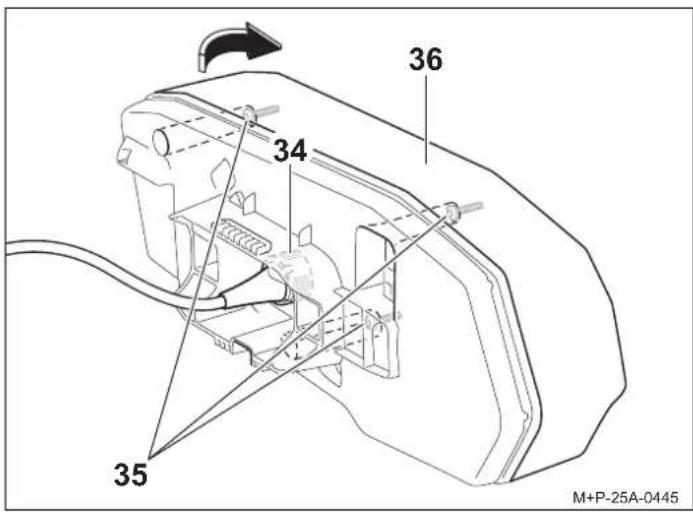

36 34 35 M+P-25A-0445

1. Ruotare la spina (34) di 90° in senso antiorario e rimuoverla.
2. Svitare le viti (35) e rimuovere il trasparente (36) in direzione della freccia.

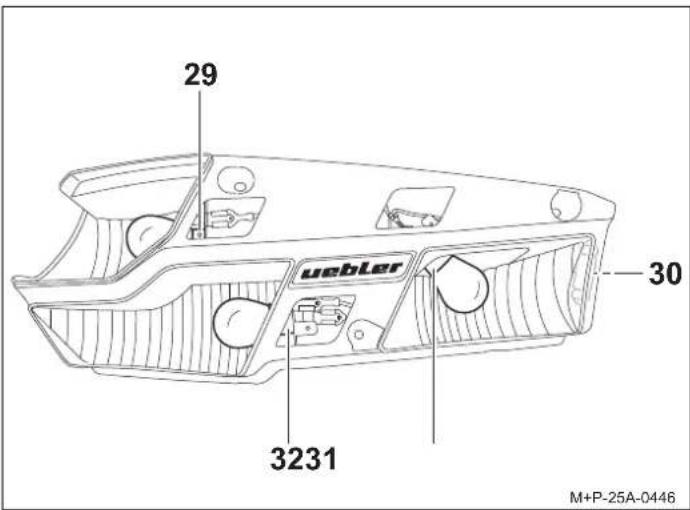

29 uebler 30 3231 M+P-25A-0446

1. Premere leggermente la lampada difettosa nel rispettivo portalampada (29), (31) o (32), ruotarla di 90° in senso antiorario ed estrarla.
2. Estrarre la lampada difettosa dal portalampada (30).

Nota

Toccare le lampade nuove solo con un panno pulito e inserirle nel rispettivo portalampada (29), (30), (31) o (32).

1. Premere la nuova lampada nel rispettivo portalampada (29), (31) o (32) e ruotarla di 90° in senso orario. Lampade necessarie, vedi tabella.
2. Premere la nuova lampada nel portalampada (30). Lampade necessarie, vedi tabella.

Rimontare seguendo la stessa procedura in ordine inverso.

Avvertenze di sicurezza generali

Il conducente del veicolo è tenuto ad accertarsi che il portabici, le biciclette o le condizioni del veicolo non compromettano la sua vista e il suo udito. Deve assicurarsi che il veicolo, il portabici e le biciclette siano conformi alle norme e che la sicurezza stradale non sia compromessa.

L'illuminazione prescritta e i dispositivi di illuminazione devono essere disponibili e funzionanti anche durante il giorno.

Le presenti istruzioni per il montaggio e l'uso comprendono l'omologazione generale del portabici per i ganci di traino e devono essere sempre presenti nel veicolo.

Osservare le norme di legge relative all'uso dei portabici nel paese di utilizzo.

Attenzione

Rispettare rigorosamente le istruzioni di lavoro e di sicurezza contenute nelle presenti istruzioni per il montaggio e l'uso.

Il portabici per gancio di traino deve essere utilizzato esclusivamente per il trasporto di biciclette. Il portabici non è adatto all'uso fuoristrada.

Controllare tutti i collegamenti a vite e i fissaggi del portabici e delle biciclette per verificarne la tenuta dopo ogni montaggio, prima di ogni viaggio e anche durante un viaggio più lungo, e se necessario serrare nuovamente. Questo controllo deve essere ripetuto a intervalli regolari, a seconda delle condizioni del manto stradale.

Durante la guida, il conducente deve controllare che il portabici e le biciclette non si spostino o scivolino guardando nello specchietto retrovisore.

Se si notano variazioni, proseguire a velocità ridotta fino al punto di sosta successivo e serrare nuovamente le viti e i fissaggi del portabici o delle biciclette.

Se non vengono rispettate queste indicazioni, il portabici e le biciclette montate potrebbero staccarsi dal veicolo e causare lesioni all'utilizzatore e ad altre persone e/o causare un incidente.

Attenzione

Pulire e lubrificare a intervalli regolari le parti mobili, ad es. le filettature dei supporti, per evitare il grippaggio delle manopole.

Non utilizzare lubrificanti su tutti gli altri collegamenti a vite. Ciò potrebbe far allentare i collegamenti a vite e staccarsi dal veicolo insieme alle biciclette montate, con il rischio di lesioni all'utilizzatore e ad altre persone o di provocare un incidente.

Attenzione

Se le biciclette montate sporgono per più di 40 cm oltre il bordo più esterno della superficie di emissione luminosa delle luci di ingombro o di coda del portabici, occorre provvedere ad una adeguata segnalazione: lateralmente a non più di 40 cm dal bordo e a non più di 150 cm sopra la carreggiata, anteriormente con una luce a luce bianca, posteriormente con una luce a luce rossa.

Quando si trasportano le biciclette, applicare una segnalazione extra sulle ruote che sporgono lateralmente.

Quando si guida di notte, coprire i catarifrangenti posteriori o i riflettori sulle ruote per evitare di distorcere l'illuminazione posteriore del veicolo e per evitare che gli altri utenti della strada siano ostacolati o tratti in inganno.

La mancata osservanza può causare un incidente.

Attenzione

Controllare il funzionamento del dispositivo di illuminazione prima di partire. Quando il retronebbia del portabici è acceso, il retronebbia del veicolo deve essere spento, cioè non devono essere accesi contemporaneamente.

Per le versioni di veicoli la cui prima omologazione è stata rilasciata dopo il 1° ottobre 1998, il portabici montato o le biciclette montate non devono oscurare la terza luce del freno del veicolo. La terza luce del freno del veicolo deve essere visibile: a destra e a sinistra rispetto all'asse longitudinale del veicolo - con un angolo orizzontale di 10°, verso l'alto rispetto al bordo della lampada - con un angolo verticale di 10° e verso il basso - rispetto al bordo inferiore della lampada - con un angolo verticale di 5°. Se questi valori non sono rispettati, è necessario montare una "terza" luce freno sostitutiva.

In caso contrario, potrebbe verificarsi un incidente.

Attenzione

Il montaggio del portabici e delle biciclette modifica il comportamento di guida e di frenata, nonché la sensibilità del veicolo al vento laterale. Non superare la velocità massima di 130 km/h.

Non coprire le biciclette con teloni, coperture di protezione o simili, poiché ciò influisce fortemente sulla superficie di carico del vento e sul comportamento di guida.

Spingere i carichi pesanti nel bagagliaio il più avanti possibile per evitare un eccessivo carico posteriore.

Adattare sempre il proprio stile di guida alle condizioni della strada, del traffico e delle condizioni atmosferiche e guidare con particolare attenzione quando è agganciato un portabici carico. Se non vengono rispettate queste indicazioni, il portabici e le biciclette montate potrebbero staccarsi dal veicolo e causare lesioni all'utilizzatore e ad altre persone e/o causare un incidente.

Attenzione

Se il veicolo è dotato di un portellone posteriore elettrico, assicurarsi che vi sia spazio sufficiente per il montaggio del portabici. Se possibile, disattivare e azionare manualmente il portellone posteriore elettrico.

Rimuovere il portabici prima di entra in un impianto di lavaggio auto. Il portabici, il veicolo e/o l'impianto di lavaggio potrebbero essere danneggiati.

Nota sullo smaltimento

Smaltire componenti, accessori e imballaggi per un riciclaggio ecologico. Non smaltire il set di illuminazione con i rifiuti domestici o residui.

In conformità alla Direttiva europea 2012/19/UE o legge sullo smaltimento di apparecchiature elettriche, le apparecchiature elettriche non più utilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Separare il set di luci dal supporto e conferire i componenti non più utilizzabili a un punto di raccolta adeguato.

Chiedere informazioni al rivenditore specializzato.

CE
