MANUALE UTENTE i21 Z60-DC Uebler

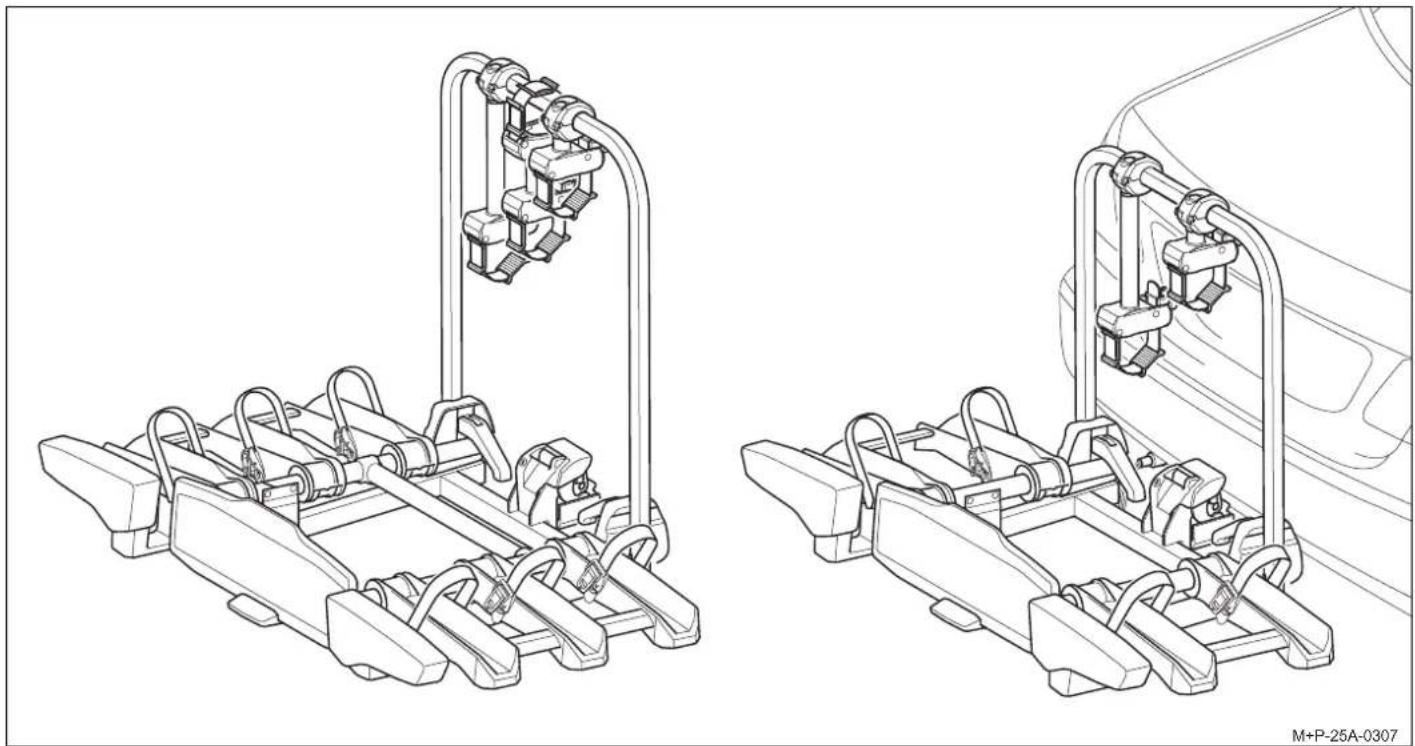

Portabici per dispositivo di traino

- Uebler i21 Z, per 2 biciclette

- Uebler i31 Z, per 3 biciclette

Istruzioni per il montaggio e l'uso

grazie per aver deciso di acquistare un portabici UEBLER.

Devono essere rigorosamente osservati i lavori e le istruzioni di sicurezza riportati nelle presenti istruzioni di montaggio e per l'uso. Per danni attribuibili alla mancata osservanza di quanto specificato si declina qualsiasi responsabilità.

Nota

Il montaggio e il funzionamento del portabici Uebler i21 Z sono descritti e illustrati. Procedere analogamente per il portabici Uebler i31 Z

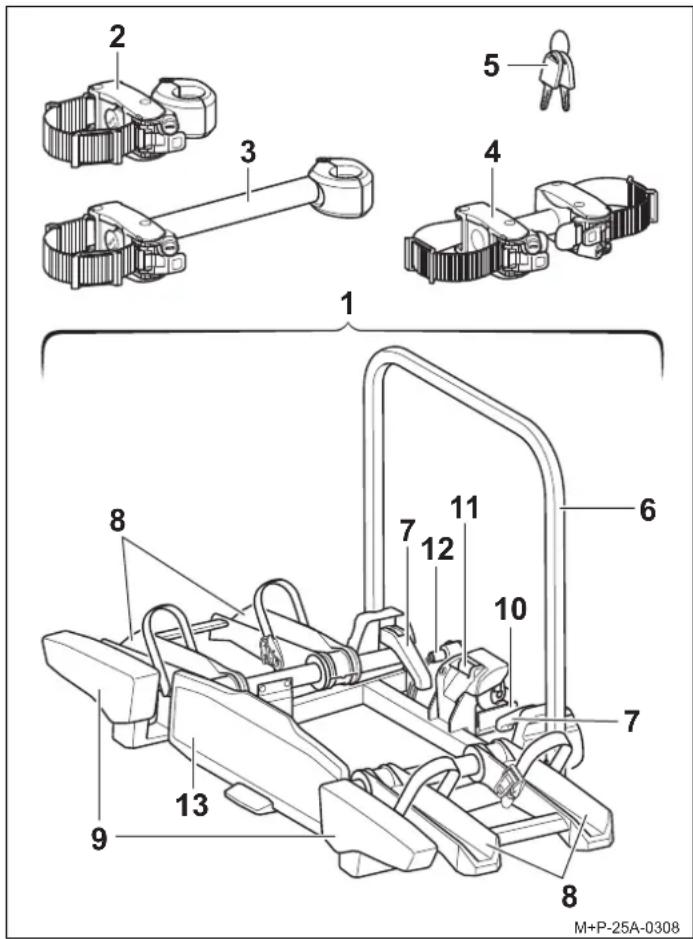

Panoramica dei pezzi

2 3 4 5 1 6 7 10 8 9 11 12 13 M+P-25A-0308

Numeri d'ordine

Portabici Uebler i21 Z90 per 2 biciclette Numero d'ordine 18110 (pieghevole a 90°) Portabici Uebler i21 Z60 per 2 biciclette Numero d'ordine 18190 (pieghevole a 60°) Portabici Uebler i31 Z per 3 biciclette Numero d'ordine 18130

Numero di omologazione ECE

E24*26R04/00*0136*00

Volume di fornitura

Designazione	i21 Z i31	Z
	Quantitativo	Quantitativo
1 Portabici 1 1
2 Supporto 1^a bicicletta 1 1
3 Supporto 2^a bicicletta 1 1
4 Supporto 3^a bicicletta – 1
5 Chiave 6 10

Nota

L'entità della fornitura è soggetta a modifiche. Far eseguire gli interventi di riparazione e sostituzione da un tecnico specializzato. Per motivi di sicurezza, Uebler racco-manda di utilizzare solo ricambi originali disponibili presso il proprio rivenditore specializzato.

Nota

I supporti (2), (3) e (4) sono contenuti separatamente nella confezione di consegna e non sono preassemblati. Le chiavi (5) sono inserite nelle rispettive serrature dei supporti (2), (3) e (4) e nella serratura della leva di sicurezza (11).

Designazione dei pezzi

Designazione	i21 Z i31	Z
	Quantitativo	Quantitativo
6 Telaio di supporto 1 1
7 Dispositivi a serraggio rapido per il telaio di supporto	2	2
8 Guide ruota 4 6
9 Gruppi ottici posteriori 2 2
10 Attacco per gancio a testa sferica 1	1
11 Leva di sicurezza per l'attacco per gancio a testa sferica	1	1
12 Spina per impianto di illuminazione	1	1
13 Portatarga	1 1

Dati tecnici

Carico utile max (carico massimo)
Uebler i21 Z: carico statico verticalea – peso proprio = carico utile max
Carico statico verticale	Peso proprio Carico utile max
50 kg	5 kgUebler i21 Z = ca. 13,5 kg	36,5 kg
60 kg 46,
70 kg 56,
≥ 73,5 kg		60 kg
Uebler i31 Z: carico statico verticalea – peso proprio = carico utile max
Carico statico verticale	Peso proprio Carico utile max
75 kg	kgUebler i31 Z = ca. 18 kg	57 kg
80 kg 62
≥ 90 kg		72 kg

a Se i valori del gancio a testa sferica e del veicolo differiscono, si deve prendere in considerazione il valore inferiore.

Collegamento elettrico
Alimentazione di corrente	13 poli, 12 V

Peso della bicicletta
Peso massimo per bicicletta ^b	30 kg

b In caso di biciclette di peso diverso, la bicicletta più pesante deve essere montata più vicina al veicolo.

Diametro max dei tubi dei telai della bicicletta
Tubo circolare 115 mm
Tubo rettangolare 120x80 mm
Tubo rettangolare 95x95 mm

Montaggio/smontaggio del portabici dal veicolo

Attenzione

Il gancio a testa sferica e il veicolo devono essere adatti al montaggio di un portabici:

• Carico statico verticale del gancio a testa sferica (vedi la targhetta di identificazione del gancio a testa sferica e le istruzioni per l'uso del veicolo)
• Materiale del gancio a testa sferica, requisito minimo St 52-3 (vedi la targhetta di identificazione sul gancio a testa sferica)

In caso di mancato rispetto di queste disposizioni, il portabici potrebbe staccarsi dal veicolo insieme con le biciclette montate, provocando lesioni alle persone e/o un incidente.

Prima di procedere con il montaggio, pulire e sgrassare la testa sferica.

Attenzione

Con il portabici montato, le dimensioni del veicolo (larghezza, altezza, profondità) cambiano; non tenendo conto di queste dimensioni, il conducente mette in pericolo la propria sicurezza e quella di terzi e/o potrebbe provocare danni materiali. Tenere conto delle diverse dimensioni del veicolo nei punti di accesso o di transito. Procedere con cautela in retromarcia.

Attenzione

Prima di ogni viaggio, verificare il corretto funzionamento dell'impianto di illuminazione, altrimenti potrebbero verificarsi incidenti.

Nota

Il portabici deve essere rimosso dal veicolo quando non viene utilizzato.

Montaggio del portabici sul veicolo

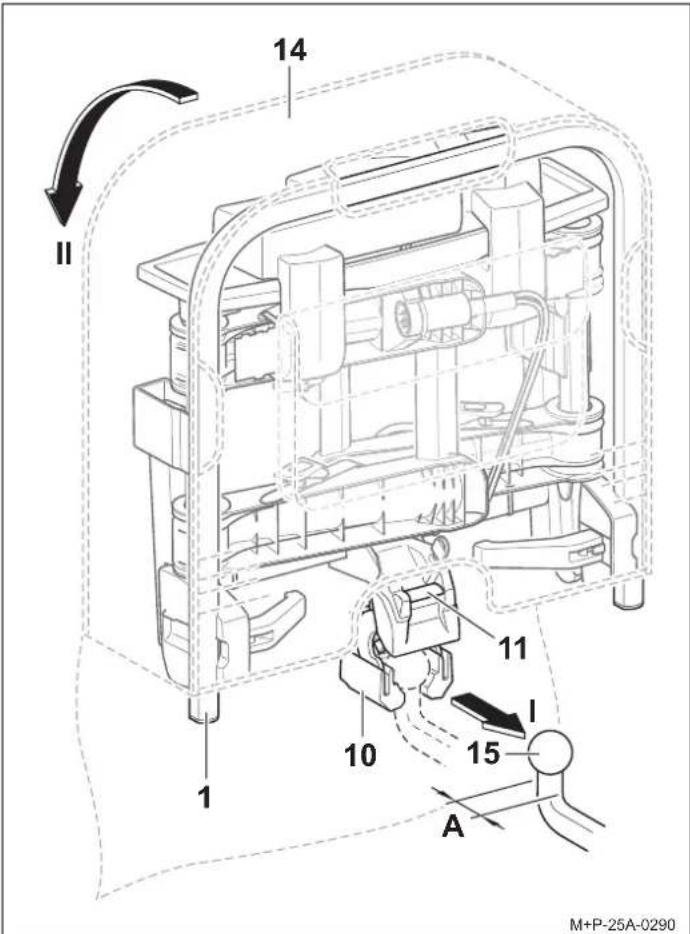

14 II 1 10 11 I 15 A M+P-25A-0290

1. Aprire il coperchio della borsa (14) ^1 .
2. Premere la leva di sicurezza (11) in modo da aprire l'attacco (10).

Nota

Per il portabici i31 Z, il collo del gancio a testa sferica (15) deve avere un diametro di almeno 28,5 mm (A).

1. Tenere il portabici (1) in verticale e con l'attacco (10) inserirlo sulla testa sferica del gancio (15) (freccia I).

2. Inclinare il portabici (1) verso il basso fino a quando la leva di sicurezza (11) si innesta in modo percettibile (freccia II). La marcatura rossa sulla leva di sicurezza (11) non deve più essere visibile.

3. Verificare che il portabici (1) sia parallelo al paraurti e più o meno parallelo al terreno.

Scuotere il portabici (1) per verificare che sia ben saldo. Se necessario smontare il portabici (1) e montarlo nuovamente.

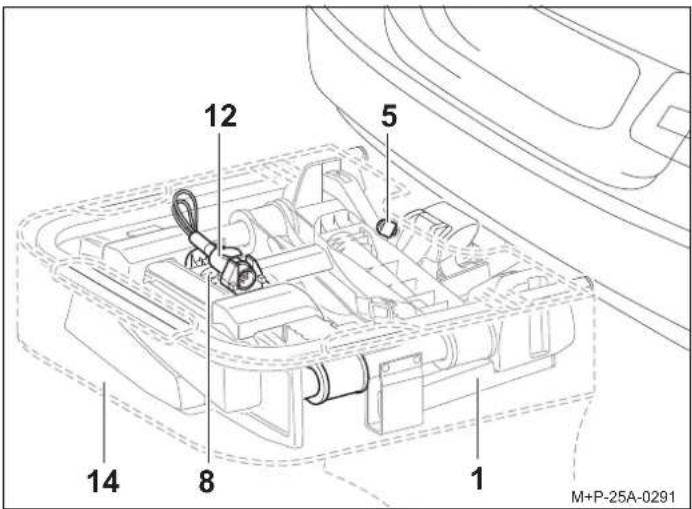

1 2 5 8 14 M+P-25A-0291

1. Rimuovere la borsa (14) dal portabici (1).
2. Bloccare il portabici (1) con la chiave (5) e rimuoverlo.
3. Estrarre la spina (12) dal portaspina sulla guida della ruota (8).

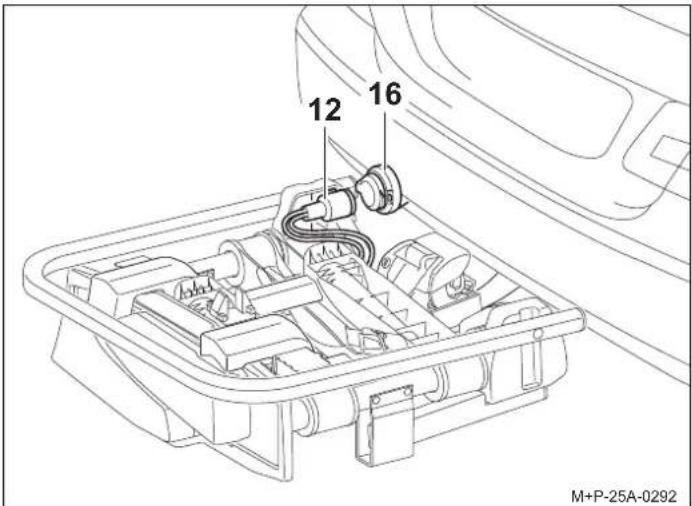

1. Inserire la spina (12) nella presa (16) del veicolo e ruotarla in senso orario fino all'arresto.

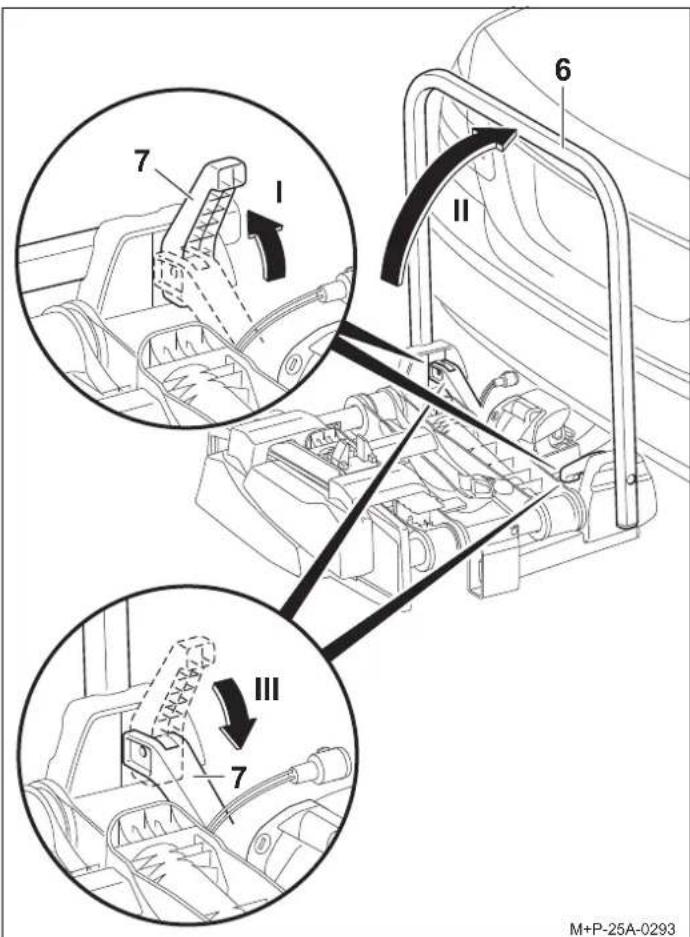

1. Aprire il dispositivo a serraggio rapido (7) sollevandolo verso l'alto (freccia I) e ripiegare il telaio di supporto (6) (freccia II).
2. Richiudere completamente il dispositivo a serraggio rapido (7) (freccia III) in modo da fissare il telaio di supporto (6).

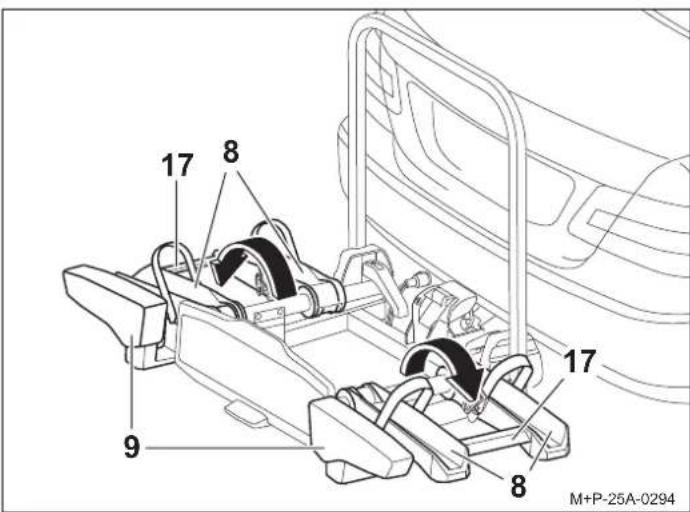

17 8 17 9 8 M+P-25A-0294

Attenzione

Afferrare sempre le guide delle ruote (8) per le barre (17) e non per i gruppi ottici posteriori (9) e ribaltarle. Altrimenti i gruppi ottici posteriori (9) potrebbero danneggiarsi.

1. Afferrare le guide delle ruote (8) per le barre (17), ribaltarle e farle innestare.
2. Controllare il funzionamento dell'impianto di illuminazione.

13 20 18 II II 19 M+P-25A-0295

1. Premere il supporto (18) verso il basso (freccia I).

2. Inserire la targa (19) nel portatarga (13), spingerla verso l'alto e inserirla completamente (freccia II).

3. Rilasciare i supporti (18) e controllare che la targa sia ben fissata.

Nota

Per inserire una targa in una posizione più alta, premere il fermo (20) all'indietro e inserire completamente la targa nel portatarga (13).

Nota

La targa del portabici deve corrispondere alla targa ufficiale del veicolo e deve essere ben leggibile.

Smontaggio del portabici dal veicolo

17 8 I 9 II 17 8 M+P-25A-0325

Attenzione

Afferrare sempre le guide delle ruote (8) per le barre (17) e non per i gruppi ottici posteriori (9) e ripiegarle verso l'interno. Altrimenti i gruppi ottici posteriori (9) potrebbero danneggiarsi.

1. Afferrare il lato sinistro della guida della ruota sulla barra (17) e ripiegarlo verso l'interno (freccia I).
2. Afferrare il lato destro della guida della ruota per la barra (17) e ripiegarlo verso l'interno (freccia II).

1. Aprire il dispositivo a serraggio rapido (7) sollevandolo verso l'alto (freccia I) e abbassare il telaio di supporto (6) (freccia II).
2. Richiudere completamente il dispositivo a serraggio rapido (7) (freccia III) in modo da fissare il telaio di supporto (6).

Nota

Il dispositivo a serraggio rapido (7) e il telaio di supporto (6) devono essere lavati con acqua e sapone regolarmente o se sono sporchi o poco scorrevoli.

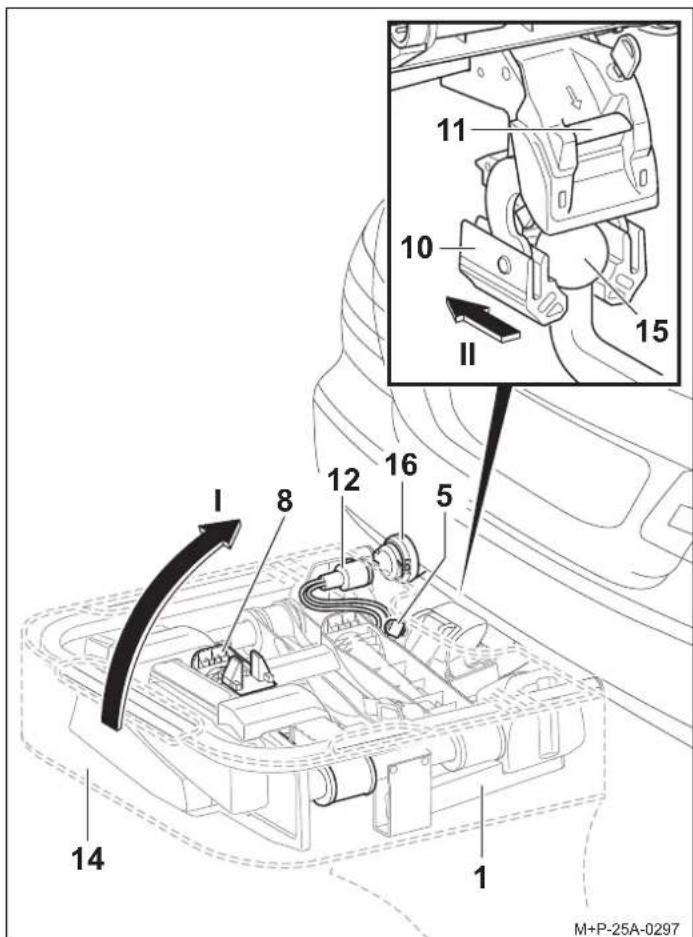

1 8 12 16 5 14 1 11 10 II 15 M+P-25A-0297

1. Staccare la spina (12) dalla presa (16) del veicolo e inserirla nel portaspina della guida della ruota (8).
2. Sbloccare il portabici (1) con la chiave (5).
3. Inserire la borsa (14) sul portabici (1).
4. Premere la leva di sicurezza (11) e posizionare il portabici (1) verticalmente verso l'alto (freccia I).
5. Estrarre all'indietro il portabici (1) dalla testa sferica del gancio a testa sferica (15) (freccia II).
6. Posizionare il portabici (1) con l'attacco (10) a terra in modo da poterlo chiudere.
7. Chiudere il coperchio della borsa (14).

Montaggio/smontaggio delle biciclette

Attenzione

Il portabici per il gancio a testa sferica deve essere utilizzato esclusivamente per il trasporto di biciclette.

Con il portabici si possono trasportare soltanto biciclette con un peso massimo di 30 kg ciascuna.

Il carico massimo ammesso del portabici, il carico statico verticale del gancio a testa sferica, la massa max complessiva del veicolo e la massa max ammessa sull'asse del veicolo (vedere le istruzioni per l'uso del veicolo) non devono essere superati in nessun caso.

In caso di mancato rispetto di queste disposizioni, il portabici potrebbe staccarsi dal veicolo insieme con le biciclette montate, provocando lesioni alle persone e/o un incidente.

Attenzione

Le biciclette devono essere fissate al portabici nel modo più uniforme possibile e con un baricentro basso e devono essere assicurate contro la caduta al telaio della bicicletta con un supporto ciascuna e con cinghie di serraggio sulle ruote anteriori e posteriori.

In caso di mancato rispetto di queste disposizioni, le biciclette e/o le parti sciolte potrebbero staccarsi dal veicolo durante il viaggio e causare un incidente ad altri utenti della strada, con conseguenti lesioni e danni materiali.

Prima del montaggio, rimuovere dalle biciclette i seggiolini per bambini e tutte le parti sciolte, ad esempio le borracce, le borse da sella, le batterie delle e-bike e simili, e riporli da parte.

Attenzione

Le biciclette, se scivolano o si ribaltano, possono provocare lesioni. Fissare le biciclette in modo che non possano scivolare o ribaltarsi.

Eseguire il montaggio e lo smontaggio delle biciclette con una seconda persona.

Attenzione

A seconda del tipo di veicolo, il portabici con le biciclette potrebbe essere posizionato troppo vicino all'impianto di scarico del veicolo. Il tubo di scarico caldo e/o i fumi di scarico caldi possono danneggiare il portabici e/o le biciclette. In questo caso, il portabici non è adatto all'uso.

Per il trasporto di biciclette con parti in carbonio, contattare il produttore/rivenditore per verificare se tali biciclette sono adatte al trasporto sul portabici.

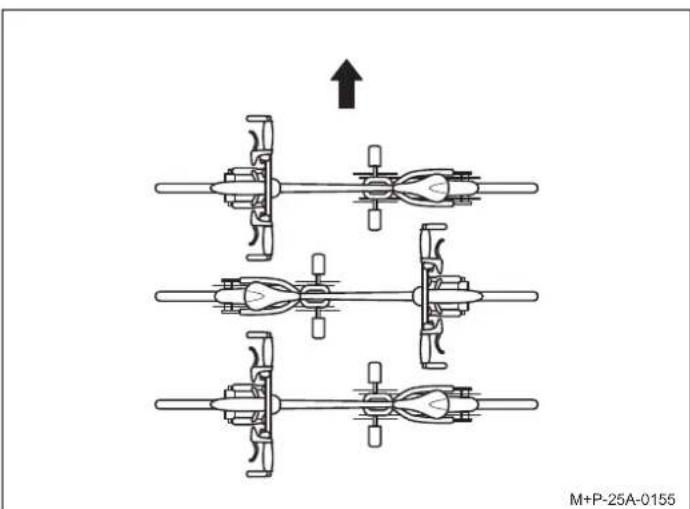

Disposizione delle biciclette

Osservare la disposizione delle biciclette nel senso opposto a quello di marcia (freccia).

Nota

Sistemare le biciclette pesanti vicino al veicolo e quelle più leggere, ad es. per bambini, più indietro sul portabici.

Montare la prima bicicletta con la corona dentata rivolta verso il veicolo.

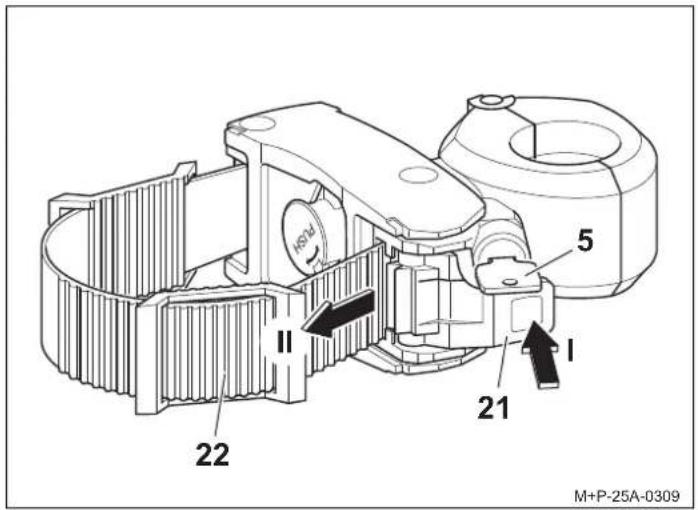

Montaggio della prima bicicletta

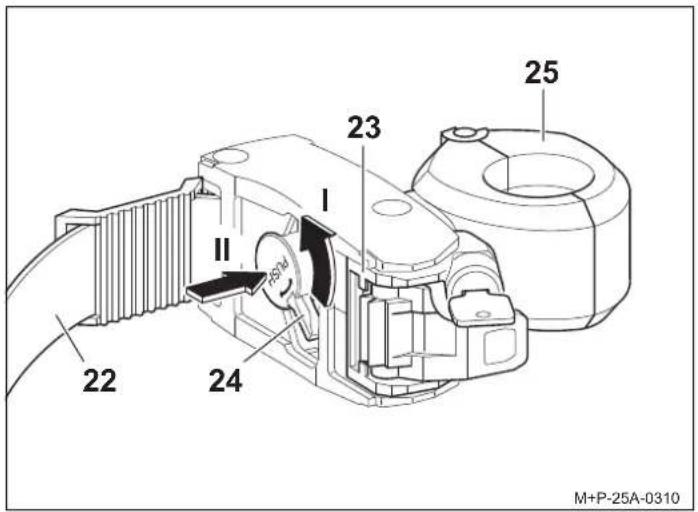

1. Sbloccare il tenditore (21) con la chiave (5).
2. Premere il tenditore (21) (freccia I) ed estrarre la cinghia di serraggio (22) (freccia II).

Solo quando la cinghia di serraggio (22) è stata estratta dal dispositivo tenditore (23) è possibile muovere la manopola (24).

1. Ruotare la manopola (24) verso sinistra (freccia I) e poi premerla (freccia II). Il morsetto (25) si apre.

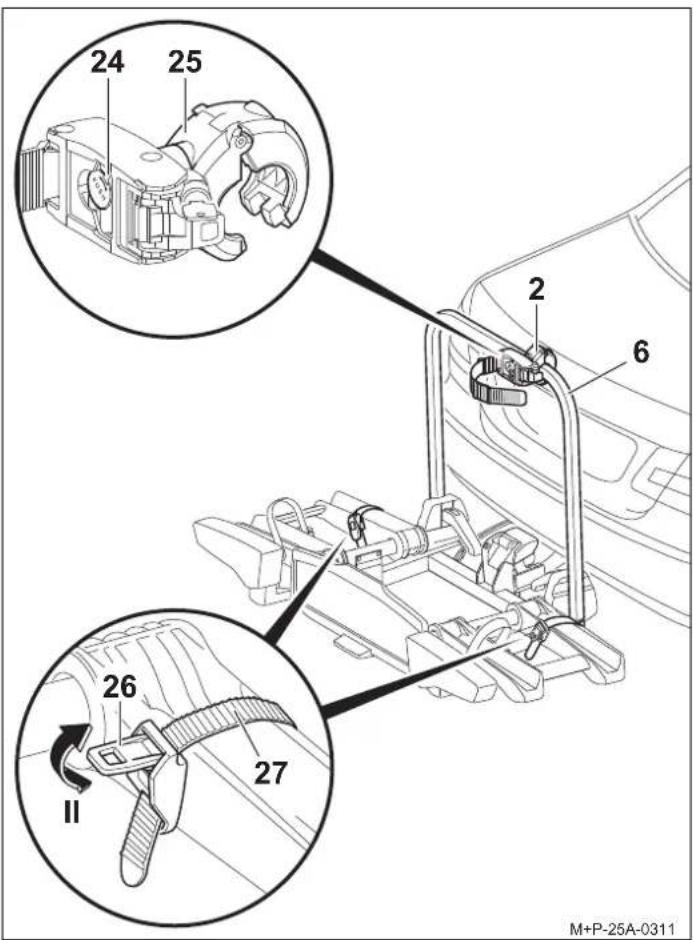

24 25 2 6 26 II 27 M+P-25A-0311

1. Avvolgere il telaio di supporto (6) con il morsetto aperto (25) e rilasciare la manopola (24). Il morsetto (25) si chiude.
2. Premere il tenditore (26) (freccia II) ed estrarre la cinghia di serraggio (27).

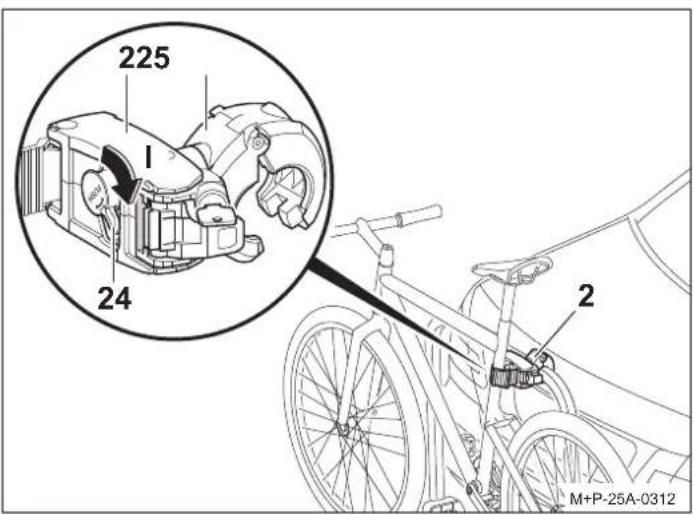

225 1 24 2 M+P-25A-0312

Attenzione

Fissare il supporto (2) esclusivamente al telaio della bicicletta, in quanto gli altri componenti della bicicletta potrebbero danneggiarsi. Nessun componente, come ad esempio i cavi del cambio o dei freni, deve restare incastrato. I supporti guasti devono essere sostituiti immediatamente.

1. Posizionare la bicicletta sulle guide delle ruote (8) e disporre il supporto (2) verso il telaio della bicicletta. Assicurare la bicicletta contro il ribaltamento.
2. Ruotare la manopola (24) verso destra fino all'arresto

(freccia I). Il morsetto (25) è bloccato.

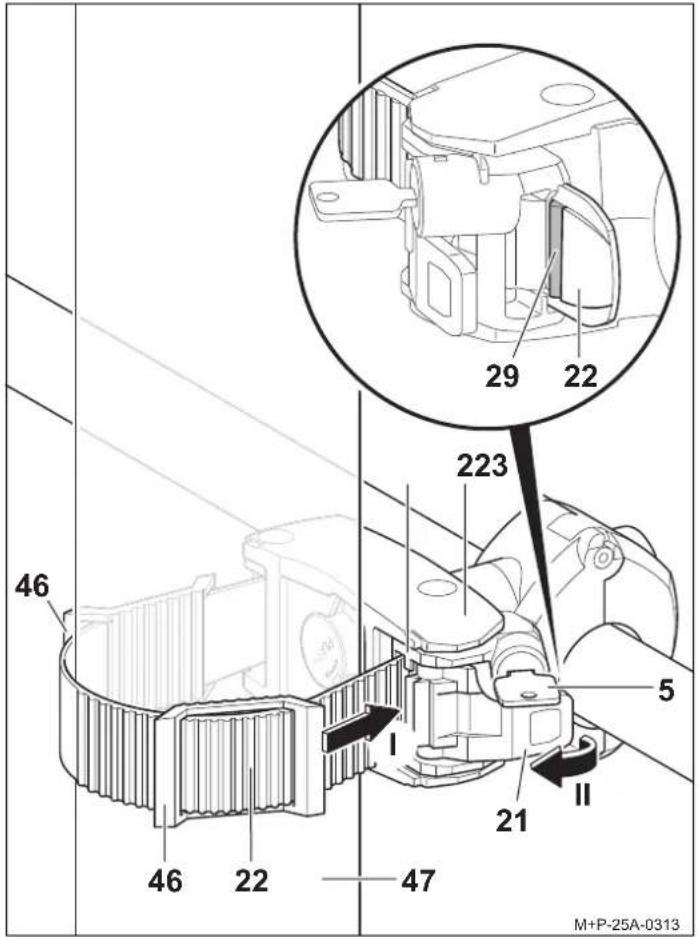

46 46 22 223 29 22 5 I 21 II 47 M+P-25A-0313

Nota

Solo quando la manopola del supporto (2) è completamente ruotata verso destra è possibile inserire la cinghia di serraggio (22).

Nota

A seconda della forma del telaio della bicicletta, è possibile posizionare una o entrambe le imbottiture (46) sulla cinghia di serraggio (22) per proteggere il telaio della bicicletta (47).

1. Condurre la cinghia di serraggio (22) attorno al telaio della bicicletta (47) e inserirla nel dispositivo tenditore (23) (freccia 1).
2. Inserire la cinghia di serraggio (22) fino a far sporgere almeno un dente della cinghia (29).
3. Utilizzare il tenditore (21) per serrare la cinghia di serraggio (22) (freccia II).
4. Bloccare il supporto (2) con la chiave (5) e rimuoverlo.

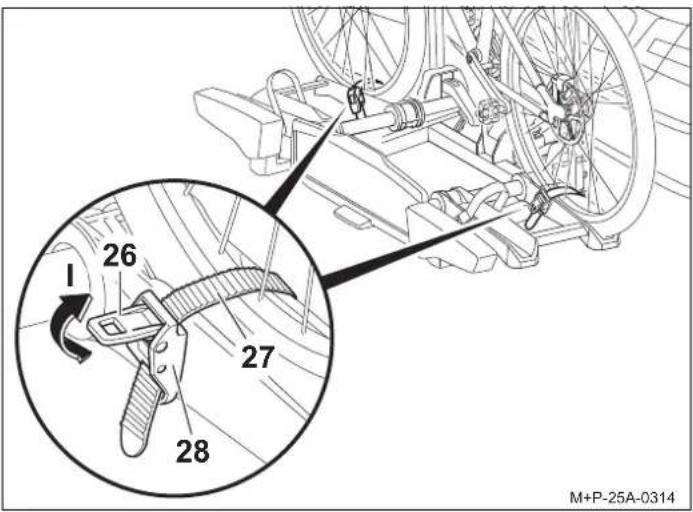

1. Far passare la cinghia di serraggio (27) al centro tra i raggi della ruota.
2. Infilare la cinghia di serraggio (27) nella fibbia (28) e stringerla.

Attenzione

Non stringere troppo le cinghie di serraggio (27) per non danneggiare gli pneumatici o i cerchioni.

1. Serrare le cinghie di serraggio (27) utilizzando i tenditori (26) (freccia I).

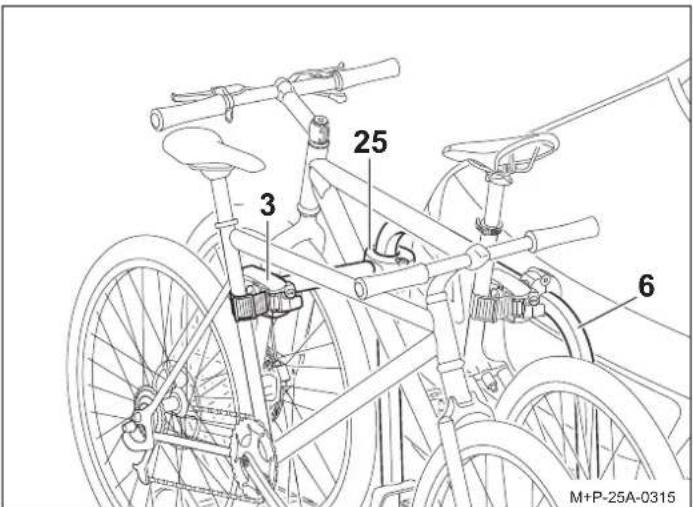

Montaggio della seconda bicicletta

Fissare il supporto (3) esclusivamente al telaio della bicicletta, in quanto gli altri componenti della bicicletta potrebbero danneggiarsi. Nessun componente, come ad esempio i cavi del cambio o dei freni, deve restare incastrato. I supporti guasti devono essere sostituiti immediatamente.

Nota

Solo quando il supporto (3) è posizionato con precisione perpendicolarmente al telaio di supporto (6) e il morsetto (25) è completamente chiuso, è possibile ruotare a destra la manopola del morsetto (25).

Per montare la seconda bicicletta procedere analogamente al montaggio della prima. Disporre le due biciclette l'una in senso contrario rispetto all'altra.

Fissaggio della terza bicicletta

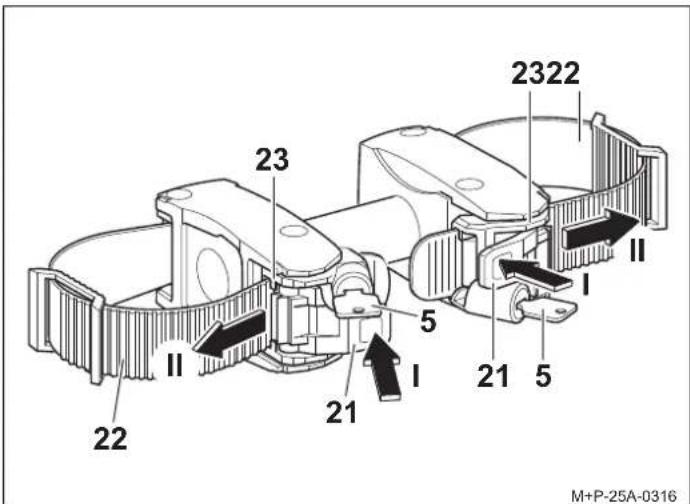

23 2322 22 II 5 I II 21 5 21 M+P-25A-0316

1. Sbloccare entrambi i tenditori (21) con la chiave (5).
2. Premere i tenditori (21) uno dopo l'altro (freccia I) ed estrarre le cinghie di serraggio (22) dal dispositivo tenditore (23) (freccia II).

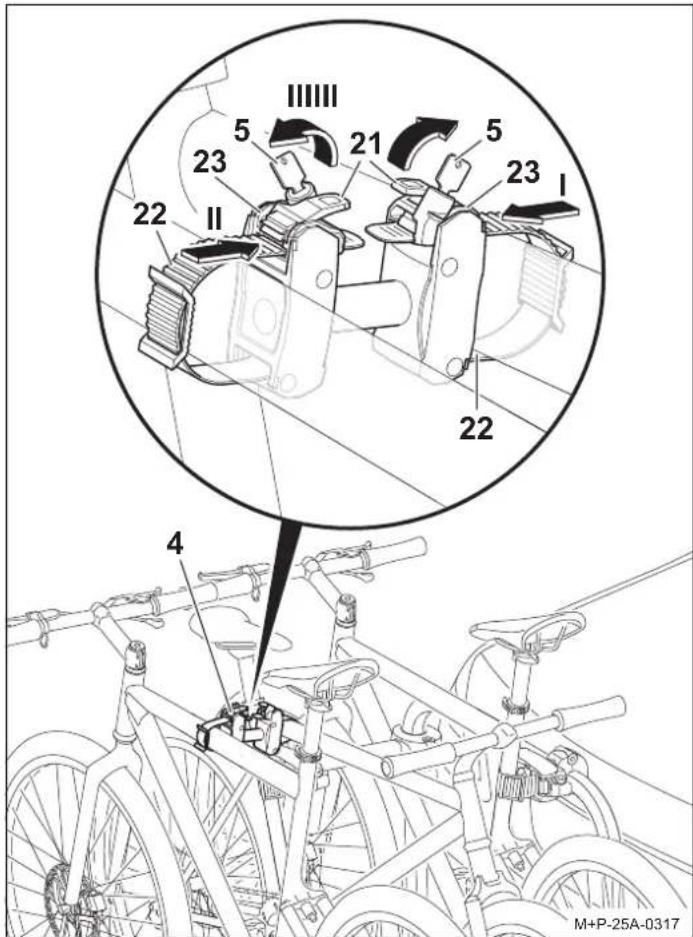

ⅢⅢ 5 21 5 23 23 Ⅱ 22 22 4 M+P-25A-0317

Attenzione

Fissare il supporto (4) esclusivamente al telaio della bicicletta, in quanto gli altri componenti della bicicletta potrebbero danneggiarsi. Nessun componente, come ad esempio i cavi del cambio o dei freni, deve restare incastrato. I supporti guasti devono essere sostituiti immediatamente.

1. Condurre la cinghia di serraggio (22) attorno al telaio della seconda bicicletta e inserirla nel dispositivo tenditore (23) (freccia I) finché non sporge almeno un dente della cinghia.

2. Condurre la seconda cinghia di serraggio (22) attorno al telaio della terza bicicletta e inserirla nel dispositivo tenditore (23) (freccia II) finché non sporge almeno un dente della cinghia.

3. Serrare le cinghie di serraggio (22) utilizzando i tenditori (21) (freccia III).
4. Bloccare entrambi i tenditori (21) con la chiave (5) e rimuoverli.

Smontaggio delle biciclette

Allentare i supporti (2), (3) e (4) e smontare le biciclette seguendo la sequenza inversa.

Riporre i supporti (2), (3) e (4) nella tasca laterale della borsa (14).

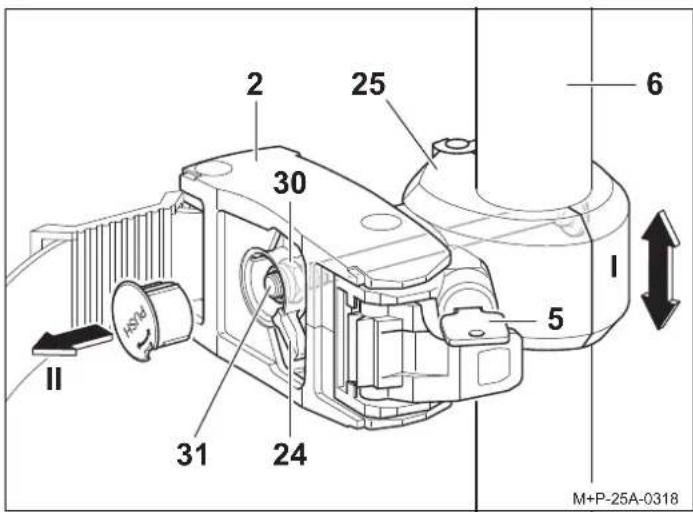

Regolazione della forza di serraggio

La forza di pretensionamento può essere regolata nei seguenti casi:

• Il morsetto (25) del supporto bloccato (2) può essere spostato sul telaio di supporto (6) (freccia I).
• La manopola (24) non può essere ruotata verso destra fino all'arresto.

Attenzione

La forza di serraggio può essere regolata una sola volta. Se la forza di serraggio deve essere regolata una seconda volta, il dado autobloccante (30) deve essere sostituito.

1. Rimuovere il cappuccio dalla manopola (24), ad esempio con un cacciavite (freccia II).
2. Applicare il supporto (2) sul telaio di supporto (6) e bloccarlo, siehe Seite 126.

Attenzione

Non svitare completamente il dado autobloccante (30). Almeno un filetto deve sporgere dall'asta filettata (31).

1. Aumentare la forza di serraggio: serrare il dado (30) (SW13) di un quarto di giro.

0

Ridurre la forza di serraggio: svitare il dado (30) (SW13) di un quarto di giro.

1. Controllare la forza di serraggio del morsetto (25) ed eventualmente ripetere i passaggi.

2. Reinserire il cappuccio sulla manopola (24). Regolare analogamente il supporto della seconda bicicletta.

Apertura/chiusura del portabici

Attenzione

Inclinare lentamente il portabici e accertarsi che non vi siano persone o oggetti nella zona di ribaltamento.

Nell'area di ribaltamento sussiste il rischio di schiacciamento di persone e oggetti.

Accertarsi che al momento della chiusura il portabici sia completamente innestato e bloccato con i due ganci, altrimenti potrebbe ribaltarsi durante la marcia e provocare lesioni alle persone e/o danni materiali.

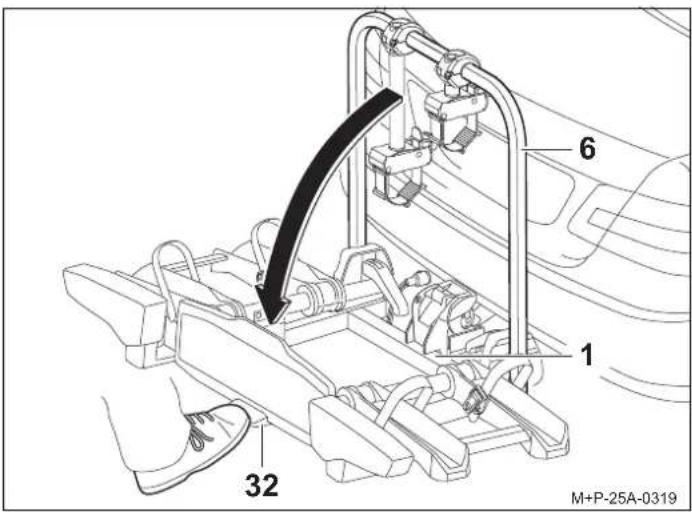

Apertura del portabici

Il portabici può essere ribaltato per aprire il portellone posteriore e per caricare e scaricare il veicolo.

Con il portabici Uebler i21 Z (variante pieghevole a 90°), il manubrio della seconda bicicletta può poggiare a terra grazie al maggiore angolo di ribaltamento. Ciò può causare danni al manubrio. Se necessario, smontare la bicicletta in fase di ribaltamento.

Azionare il pedale (32) e aprire il portabici (1) tirando il telaio di supporto (6) oppure afferrando il telaio nelle biciclette già montate.

Chiusura del portabici

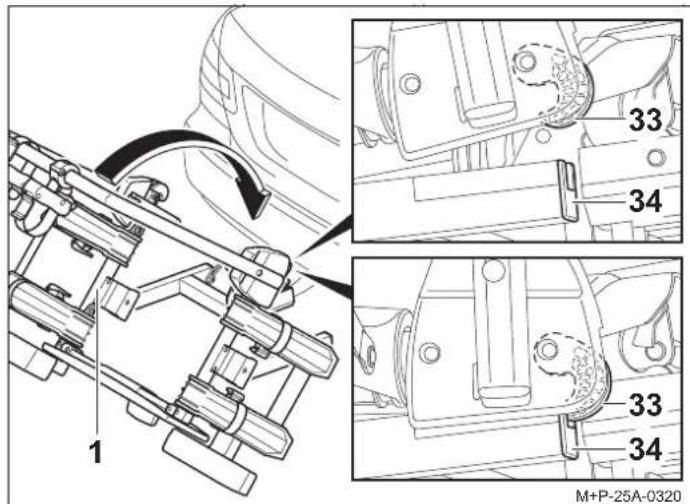

1 33 34 33 34 M+P-25A-0320

1. Chiudere il portabici (1) in modo che i due ganci (33) si innestino completamente nel telaio (34) e si blocchino.
2. Controllare che il portabici (1) sia ben fissato scuotendolo. All'occorrenza ribaltare di nuovo il portabici (1) e richiuderlo.

Preparativi per il viaggio

Attenzione

Controllare che tutti i collegamenti a vite e i fissaggi del portabici e delle biciclette stesse siano saldi dopo ogni montaggio, prima di ogni viaggio e anche durante un lungo percorso; eventualmente riserrarli.

In caso di mancato rispetto di queste disposizioni, il portabici potrebbe staccarsi dal veicolo insieme con le biciclette montate, provocando lesioni alle persone e/o un incidente.

Questo controllo deve essere eseguito a intervalli regolari in base alle condizioni del manto stradale.

Attenzione

Prima di ogni viaggio, verificare il corretto funzionamento dell'impianto di illuminazione, altrimenti potrebbero verificarsi incidenti.

Nota

La targa e l'impianto di illuminazione del portabici non devono essere coperti.

Se il portabici non è completamente carico, assicurarsi che:

• i supporti non necessari siano rimossi dal telaio di supporto e riposti nel vano bagagli in modo sicuro;
• tutte le chiavi siano state estratte e riposte;
• le cinghie di serraggio di tutte le guide ruota siano chiuse.

Sostituzione della lampadina

Attenzione

Per sostituire le lampadine, è necessario disinserire l'accensione del veicolo e scollegare la spina dell'impianto di illuminazione dalla presa dell'impianto elettrico del gancio a testa sferica. La mancata osservanza di queste disposizioni può provocare un cortocircuito o danni materiali. In caso di dubbi, far sostituire la lampadina da un tecnico.

Nota

La sostituzione della lampadina è descritta e illustrata per il gruppo ottico posteriore sinistro del portabici. Procedere analogmente per il gruppo ottico posteriore destro.

Nota

Quando si ordina una nuova lampadina, è necessario indicare il nome della lampadina interessata.

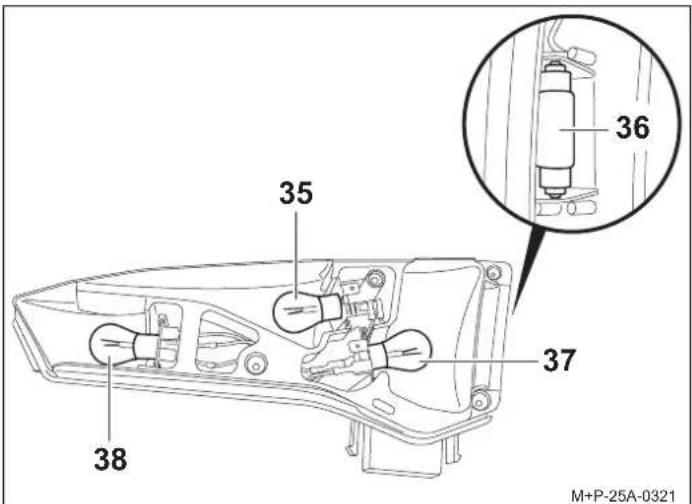

35 36 37 38 M+P-25A-0321

Designazione	Cod. pezzo di ricambio
35 Indicatore di direzioneaBL PY21W 12 V giallo	E1687
36 Luce della targaaBL C5W 12 V (lunghezza 35 mm) bianco	E1687
37 Retronebbiaaper il gruppo ottico posteriore sinistroBL PR21W 12 V rossoLuce di retromarciaasul gruppo ottico posteriore destroBL P21W 12 V bianco	E1687E1687
38 Luce freno/fanale posterioreaBL P21/5W 12 V bianco	E1687

a La lampadina è disponibile in commercio.

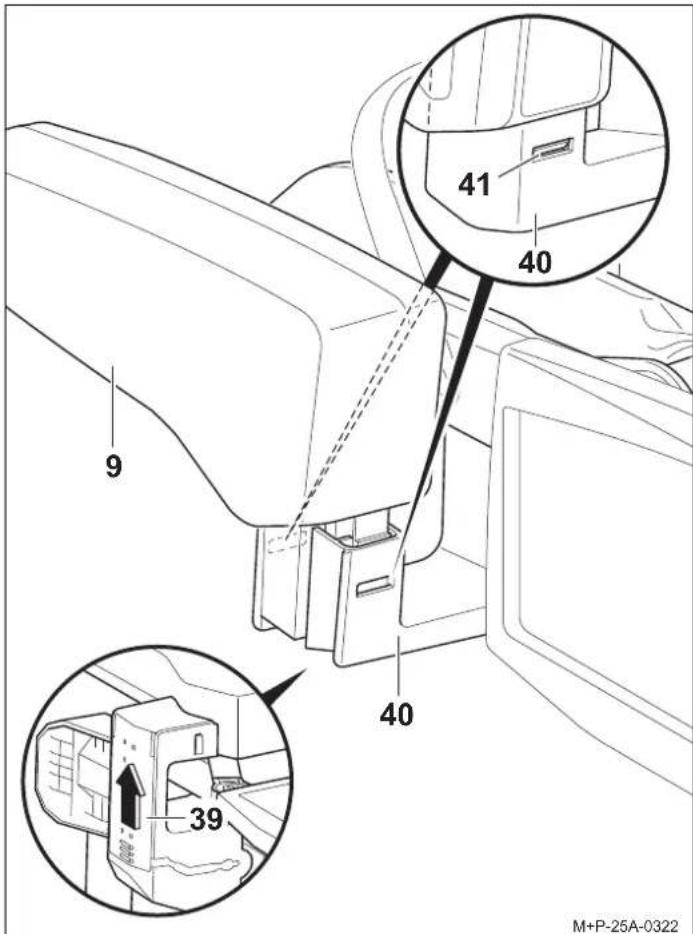

41 40 9 40 39 M+P-25A-0322

1. Far scorrere il coperchio (39) sul lato inferiore del supporto (40) in direzione della freccia e staccare completamente il cavo sottostante dal supporto (40).
2. Premere i fermi (41) ed estrarre con cautela il gruppo ottico posteriore (9) dal supporto (40).

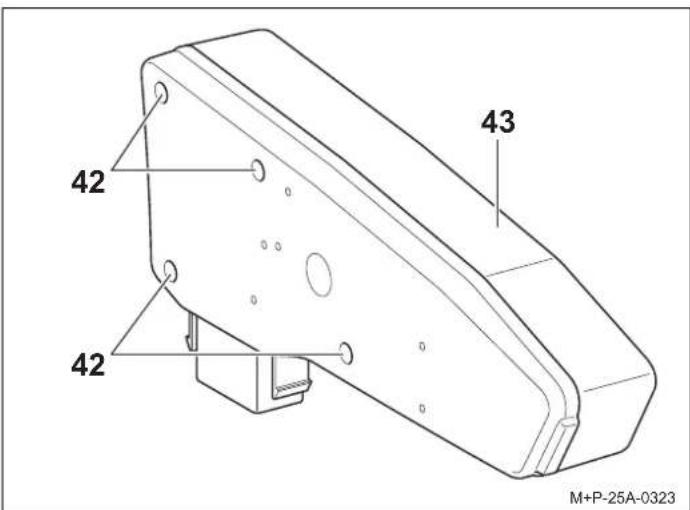

42 42 43 M+P-25A-0323

1. Svitare le viti (42) e rimuovere il diffusore (43).

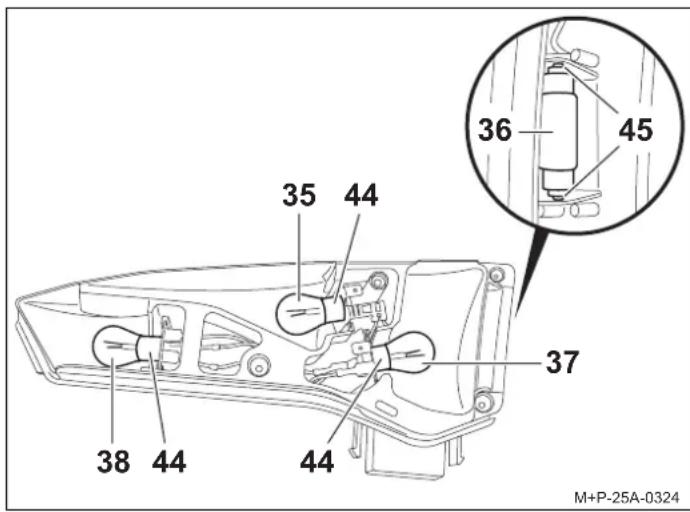

35 44 36 45 37 38 44 44 M+P-25A-0324

1. Premere leggermente la lampadina difettosa (35, 37, 38) nel portalampada (44), ruotarla di 90° in senso antiorario ed estrarla.
2. Estrarre la lampadina (36) dal portalampada (45).

Nota

Afferare le lampadine nuove solo con un panno pulito e inserir-le nel portalampada (44, 45).

1. Spingere leggermente la nuova lampadina (35, 37, 38) nel portalampada (44) e ruotarla di 90° in senso orario. Lampadine richieste, siehe Seite 130.
2. Spingere leggermente la nuova lampadina (36) nel portalampada (45). Lampadina richiesta, siehe Seite 130.
3. Riavvitare il diffusore (43) a mano con le viti (42).
4. L'installazione del gruppo ottico posteriore (9) avviene nella sequenza inversa. I fermi (41) e il coperchio (39) devono innestarsi in modo percettibile.

Indicazioni generali di sicurezza

Il conducente è tenuto a garantire che la sua vista e il suo udito non siano compromessi dal portabici, dalle biciclette o dalle condizioni del veicolo. Deve assicurarsi che il veicolo, il portabici e le biciclette siano regolamentari e che non venga compromessa la sicurezza stradale.

L'illuminazione e gli impianti di illuminazione prescritti devono essere presenti e funzionanti anche durante il giorno.

Le presenti istruzioni per il montaggio e l'uso contengono l'omologazione generale del portabici per il gancio a testa sferica e devono sempre essere portate a bordo del veicolo.

Osservare le norme di legge relative all'uso dei portabici nel paese di utilizzo.

Attenzione

Devono essere rigorosamente osservati i lavori e le istruzioni di sicurezza riportati nelle presenti istruzioni di montaggio e per l'uso.

Il portabici per il gancio a testa sferica deve essere utilizzato esclusivamente per il trasporto di biciclette. Il portabici non è adatto all'uso fuoristrada.

Controllare che tutti i collegamenti a vite e i fissaggi del portabici e delle biciclette stesse siano saldi dopo ogni montaggio, prima di ogni viaggio e anche durante un lungo percorso; eventualmente riserrarli. Questo controllo deve essere eseguito a intervalli regolari in base alle condizioni del manto stradale.

Durante la guida, il conducente deve controllare il portabici e le biciclette nello specchietto retrovisore esterno per verificare eventuali spostamenti/slittamenti.

In caso di modifiche, guidare a velocità ridotta fino al punto di sosta successivo e serrare nuovamente i collegamenti a vite e i fissaggi del portabici e delle biciclette.

In caso di mancato rispetto di queste disposizioni, il portabici potrebbe staccarsi dal veicolo insieme con le biciclette montate, provocando lesioni alle persone e/o un incidente.

Attenzione

Le parti mobili, ad esempio le viti dei dispositivi a serraggio rapido, devono essere pulite e lubrificate a intervalli regolari per evitare che si blocchino.

Non utilizzare lubrificanti sugli altri collegamenti a vite. Altrimenti i collegamenti a vite potrebbero staccarsi dal veicolo insieme con le biciclette montate, provocando lesioni alle persone e/o un incidente.

Attenzione

Se le biciclette montate sporgono per più di 40 cm oltre il bordo più esterno della superficie di emissione luminosa delle luci di posizione o dei fanali posteriori del portabici, queste devono essere segnalate: lateralmente non oltre 40 cm dal bordo e non più di 150 cm sopra il manto stradale, anteriormente con una lampada a luce bianca, posteriormente con una lampada a luce rossa.

Quando si trasportano le biciclette, contrassegnare ulteriormente le ruote che sporgono lateralmente.

Quando si viaggia di notte, coprire i catarifrangenti o i riflettori delle ruote per non distorcere l'illuminazione posteriore del veicolo e per non ostacolare o confondere gli altri utenti della strada.

In caso contrario, potrebbe verificarsi un incidente.

Attenzione

Prima di partire, controllate che l'impianto di illuminazione funzioni correttamente. Quando il retronebbia del portabici è acceso, il retronebbia del veicolo deve essere spento, ovvero non devono essere accesi insieme.

Per i veicoli omologati per la prima volta successivamente al 1º ottobre 1998, il portabici installato o le biciclette montate non devono coprire la terza luce del freno del veicolo. La terza luce del freno del veicolo deve essere visibile: a destra e a sinistra rispetto all'asse longitudinale del veicolo, con un'inclinazione orizzontale di 10°; in alto rispetto al bordo della lampada, con un'inclinazione verticale di 10° e in basso rispetto al bordo inferiore della lampada, con un'inclinazione verticale di 5°.

Se questi valori non sono rispettati, è necessario installare una "terza" luce del freno sostitutiva.

In caso contrario, potrebbe verificarsi un incidente.

Attenzione

L'installazione del portabici e delle biciclette comporta una modifica del comportamento di guida e di frenata, nonché della sensibilità al vento laterale del veicolo. La velocità massima di 130 km/h non deve essere superata.

Non coprire le biciclette con teloni, coperture protettive o simili, poiché ciò influisce fortemente sulla superficie esposta al vento e sul comportamento di guida.

All'interno del bagagliaio spingere i carichi pesanti il più possibile in avanti per evitare un eccessivo carico posteriore.

Adattare sempre il proprio stile di guida alle condizioni meteo, della strada e del traffico e prestare particolare attenzione quando si guida con un portabici carico.

In caso di mancato rispetto di queste disposizioni, il portabici potrebbe staccarsi dal veicolo insieme con le biciclette montate, provocando lesioni alle persone e/o un incidente.

Attenzione

Se il veicolo è dotato di un portellone elettrico posteriore, accertarsi che vi sia spazio sufficiente per il montaggio del portabici. Se possibile, il portellone elettrico posteriore deve essere disattivato e azionato manualmente.

Smontare il portabici prima di utilizzare l'impianto di autolavaggio. Altrimenti il portabici, il veicolo e/o l'impianto di autolavaggio potrebbero essere danneggiati.

Avvertenza sullo smaltimento

Smaltire componenti, accessori e imballaggi ai sensi di un riciclaggio ecologico. Non smaltire il gruppo ottico assieme ai rifiuti domestici o ai rifiuti non riciclabili.

Secondo la direttiva europea 2012/19/UE o la legge tedesca ElektroG, le apparecchiature elettriche non più utilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Scollegare il gruppo ottico dal supporto e consegnare i componenti non più utilizzabili in un punto di raccolta apposito.

Rivolgersi al proprio rivenditore specializzato.
