MANUAL DE UTILIZADOR i21 Z60-DC Uebler

- Uebler i21 Z, para 2 bicicletas

- Uebler i31 Z, para 3 bicicletas

- Uebler i21 Z, para 2 bicicletas

- Uebler i31 Z, para 3 bicicletas

Manual de montagem e de instruções

Portabicicletas Uebler i21 Z90 para 2 bicicletas

N° ref. 18110 (plegable a 90°)

É com grande satisfação que registamos a sua preferência por um suporte de bicicletas da marca UEBLER.

Os trabalhos e as advertências de segurança constantes do presente manual de montagem e de instruções devem ser rigorosamente cumpridos. Os danos resultantes do não cumprimento dos mesmos excluem qualquer responsabilidade do fabricante.

Nota

A montagem e utilização são descritas para o suporte de bicicletas Uebler i21 Z. Em relação ao suporte de bicicletas Uebler i31 Z, o procedimento é idêntico

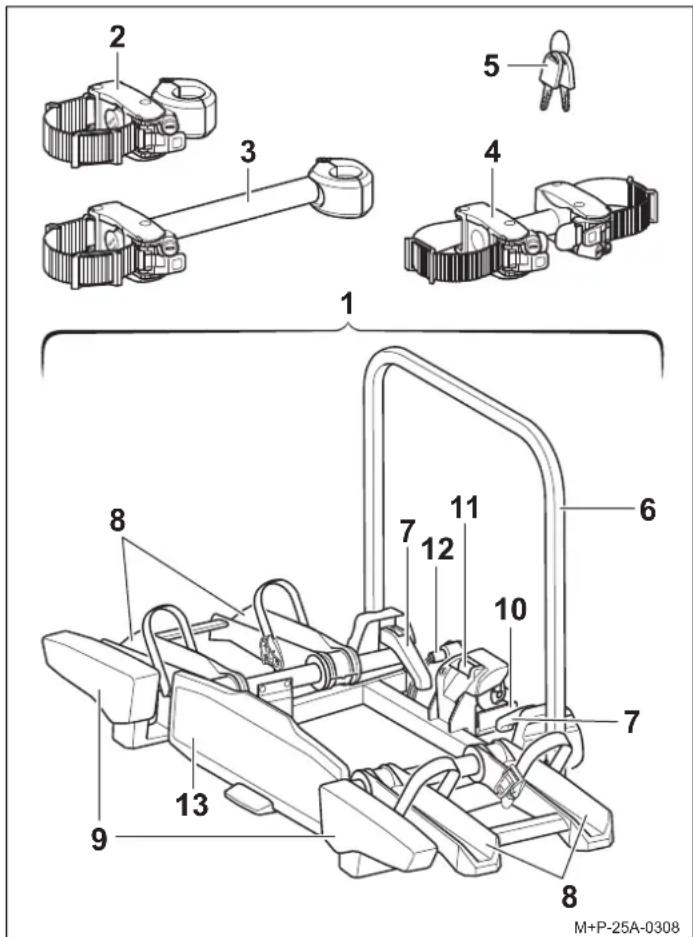

Vista geral dos componentes

2 3 4 5 1 8 7 10 6 7 11 12 13 9 8 M+P-25A-0308

Referências de encomenda

Suporte de bicicletas Uebler i21 Z90 para 2 bicicletas Ref. ^a de encomenda 18110 (articulado em 90°) Suporte de bicicletas Uebler i21 Z60 para 2 bicicletas Ref. ^a de encomenda 18190 (articulado em 60°) Suporte de bicicletas Uebler i31 Z para 3 bicicletas Ref. ^a de encomenda 18130

N.º de homologação ECE

E24*26R04/00*0136*00

Material fornecido

Designação	i21 Z i31 Z
	Unidades	Unidades
1 Suporte de bicicletas 1 1
2 Suporte 1.a bicicleta 1 1
3 Suporte 2.a bicicleta 1 1
4 Suporte 3.a bicicleta – 1
5 Chaves 6 10

Nota

Reservados os direitos de alteração do âmbito do material fornecido.

As reparações ou substituições de componentes devem ser entregues a empresas especializadas. Por motivos de segurança, a Uebler recomenda que sejam utilizadas apenas peças de substituição originais adquiridas junto de lojas da especialidade.

Nota

Os suportes (2), (3) e (4) são fornecidos em separado e não estão pré-montados. As chaves (5) estão inseridas nas fechaduras dos suportes (2), (3) e (4), bem como na fechadura da alavanca de segurança (11).

Designação dos componentes

Designação	i21 Z i31 Z
	Unidades	Unidades
6 Arco do suporte 1 1
7 Desengate rápido para arco do suporte	2	2
8 Calhas para bicicletas 4 6
9 Farolins traseiros 2 2
10 Encaixe para dispositivo de en-gate de reboque	1	1
11 Alavanca de segurança para en-caixe para dispositivo de engate de reboque	1	1
12 Ficha do sistema de iluminação 1	1
13 Suporte da matrícula 1 1

Dados técnicos

Carga máxima (volume de carga)
Uebler i21 Z: Carga vertical admissível sobre a lança ^a – peso próprio = carga máx.
Carga vertical admissível sobre a lança	Peso próprio Carga máx.
50 kg	kg	36,5 kg
60 kg 46,5
70 kg 56,5
≥ 73,5 kg	[Uebler i21 Z = aprox. 13,5 kg]	60 kg
Uebler i31 Z: Carga vertical admissível sobre a lança ^a – peso próprio = carga máx.
Carga vertical admissível sobre a lança	Peso próprio Carga máx.
75 kg	[IMAGE]Uebler i31 Z = aprox. 18 kg	57 kg
80 kg 62 kg
≥ 90 kg		72 kg

Carga verticaladmissivelisobre a lança	Peso próprio Carga máx.
75 kg	Uebler i31 Z = aprox. 18 kg	57 kg
80 kg 62 kg
≥ 90 kg		72 kg

a Se os valores do engate de reboque e do veículo divergirem, deve ser considerado o valor mais baixo.

Ligação elétrica
Alimentação de corrente	13 polos, 12 V

Peso da bicicleta
Peso máximo por bicicletab	30 kg

b No caso de bicicletas com pesos diferentes, a bicicleta mais pesada tem de ser montada mais perto do veículo.

Diâmetro máximo dos tubos do quadro da bicicleta
Tubo redondo 115 mm
Tubo retangular 120x80 mm
Tubo quadrado 95x95 mm

Montar e desmontar o suporte de bicicletas no veículo

Cuidado

O engate de reboque e o veículo devem ser adequados para montagem de um suporte de bicicletas:

• Carga vertical admissível sobre a lança do engate de reboque (ver placa de identificação no engate de reboque e no manual de instruções do veículo)
• Material do engate de reboque com espessura mín. 52-3 (consultar a placa de identificação no engate de reboque) Em caso de incumprimento das indicações, pode acontecer que o suporte de bicicletas e as bicicletas montadas se soltem do veículo, provocando ferimentos em pessoas ou originando acidentes. A cabeça esférica deve ser limpa de sujidades e de lubrificante antes da montagem.

Cuidado

A alteração das dimensões do veículo (largura, altura, profundidade) em conjunto com o suporte de bicicletas pode, em caso de desrespeito pelas dimensões do veículo, originar ferimentos em si próprio ou em terceiros, e/ou originar danos materiais. Nas entradas e passagens, ter em atenção a alteração das dimensões do veículo. Atenção na marcha-atrás.

Cuidado

Verificar o funcionamento correto do dispositivo de iluminação antes de qualquer deslocação, caso contrário, podem ocorrer acidentes.

Nota

Se não estiver a ser utilizado, desmontar o suporte de bicicletas do veículo.

Montar o suporte de bicicletas no veículo

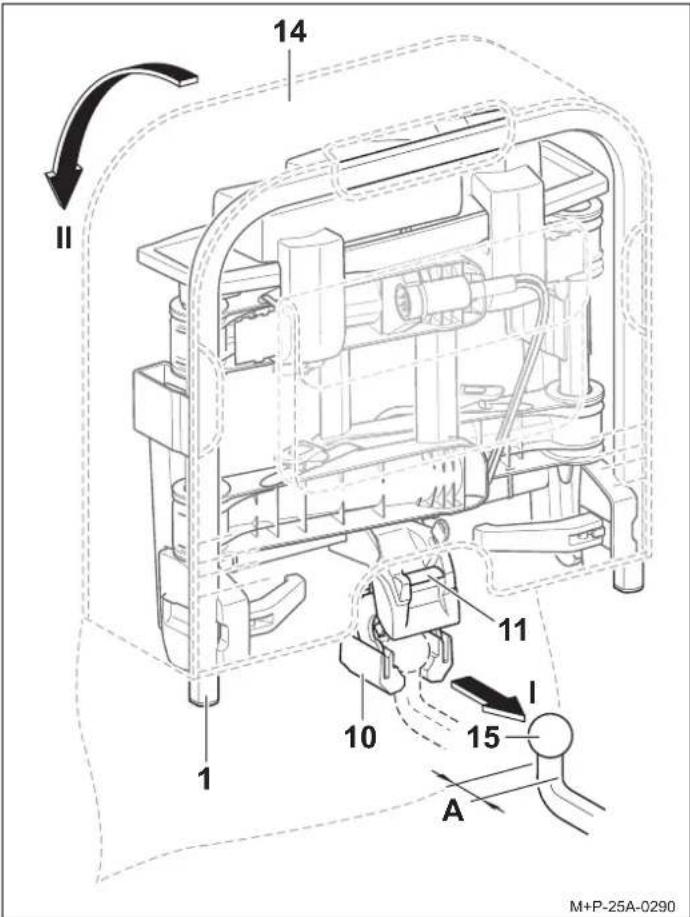

14 II 1 10 11 I 15 A M+P-25A-0290

1. Abrir a tampa da bolsa (14) ^1 .
2. Pressionar a alavanca de segurança (11) para abrir o encaixe (10).

Nota

Para o suporte de bicicletas i31 Z, o gancho de reboque do en-gate de reboque (15) tem de ter um diâmetro de, no mínimo, 28,5 mm (A).

1. Manter o suporte de bicicletas (1) na vertical e, com o encaixe (10), deslocar para cima (seta I) da cabeça esférica do engate de reboque (15).

1 A bolsa está opcionalmente disponível (para o suporte de bicicletas Uebler i21 Z ref. ^a de encomenda 25020, para o suporte de bicicletas Uebler i31 Z ref. ^a de encomenda 25030).

1. Bascular o suporte de bicicletas (1) para baixo até a alavanca de segurança (11) encaixar audivelmente (seta II). A marca vermelha na alavanca de segurança (11) não pode estar mais visível.
2. Controlar se o suporte de bicicletas (1) está paralelamente para o para-choques e, mais ou menos, paralelamente para o chão.
   Abanar o suporte de bicicletas (1) para verificar a fixação segura. Caso necessário, desmontar o suporte de bicicletas (1) e voltar a montá-lo.

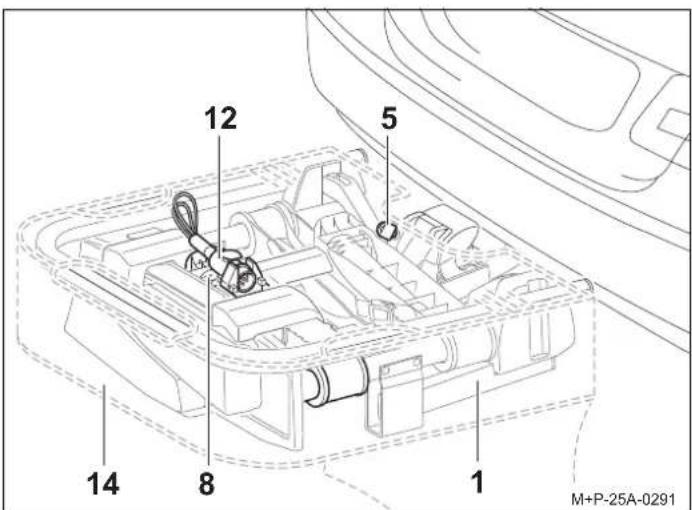

12 5 14 8 1 M+P-25A-0291

1. Remover a bolsa (14) do suporte de bicicletas (1).
2. Bloquear o suporte de bicicletas (1) com a chave (5) e retirá-la.
3. Puxar a ficha (12) para fora do seu suporte na calha para a roda (8).

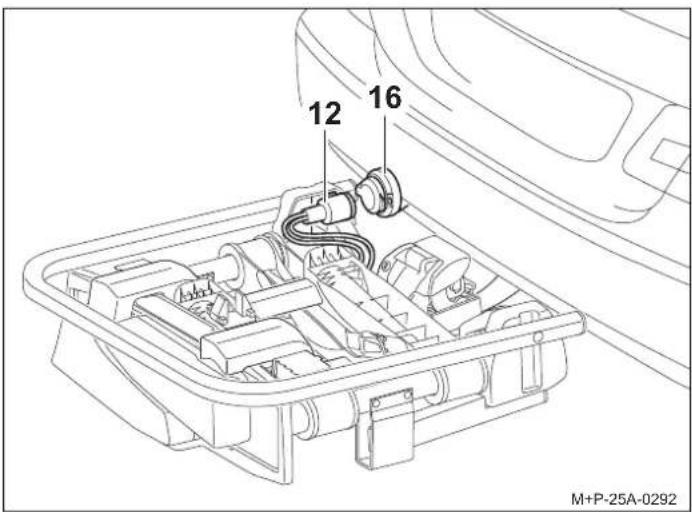

1. Inserir a ficha (12) na tomada (16) do veículo e rodá-la para a direita até ao batente.

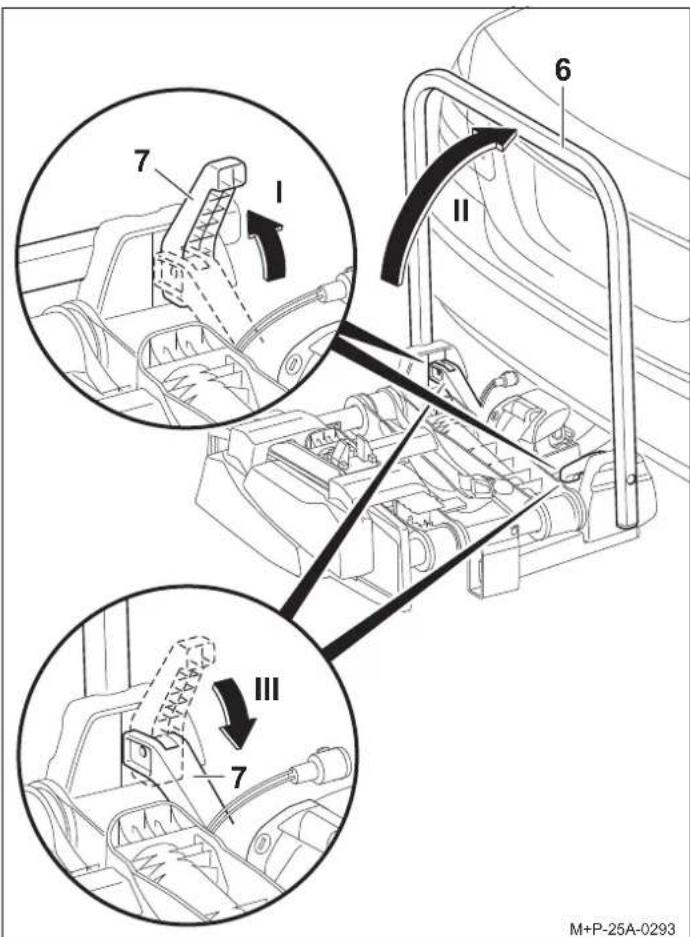

1. Abrir os desengates rápidos (7) para cima (seta I) e levantar (seta II) o arco do suporte (6).
2. Voltar a fechar completamente (seta III) os desengates rápidos (7), de forma a que o arco do suporte (6) fique fixo.

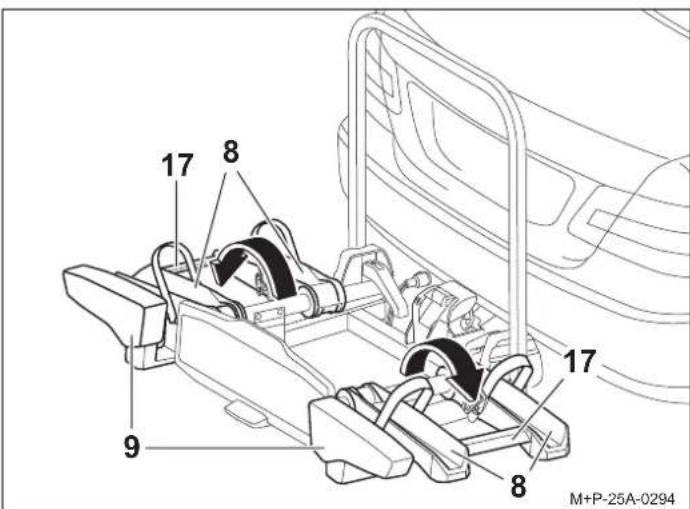

17 8 9 17 8 M+P-25A-0294

Cuidado

Abrir as calhas para as rodas (8) agarrando sempre nas travessas (17) e nunca nos farolins traseiros (9). Caso contrário, podem ocorrer danos nos farolins traseiros (9).

1. Abrir as calhas para as rodas (8) agarrando nas travessas (17) e encaixá-las.
2. Controlar o funcionamento do sistema de iluminação.

13 20 18 II II 19 M+P-25A-0295

1. Empurrar os suportes (18) para baixo (seta I).
2. Colocar a matrícula (19) dentro do respetivo suporte (13), premir para cima e encaixar totalmente (seta II).
3. Soltar os suportes (18) e verificar o correto assentamento da matrícula.

Nota

Para a colocação de chapas de matrícula mais altas, premir o batente (20) para trás e empurrar a matrícula totalmente para dentro do respetivo suporte (13).

Nota

A matrícula no suporte de bicicletas deve coincidir com a matrícula do veículo e estar bem legível.

Desmontar o suporte de bicicletas do veículo

17 8 I 9 II 17 8 M+P-25A-0325

Cuidado

Fechar as calhas para as rodas (8) agarrando sempre nas travessas (17) e nunca nos farolins traseiros (9). Caso contrário, podem ocorrer danos nos farolins traseiros (9).

1. Agarrar no lado esquerdo da calha para as rodas pela travessa (17) e fechar (seta I).
2. Agarrar no lado direito da calha para as rodas pela travessa (17) e fechar (seta II).

1. Abrir para cima (seta I) os desengates rápidos (7) e baixar (seta II) o arco do suporte (6).
2. Voltar a fechar completamente (seta III) os desengates rápidos (7), de forma a que o arco do suporte (6) fique fixo.

Nota

Limpar o desengate rápido (7) e o arco do suporte (6) com água e sabão regularmente ou em caso de sujidade/dificuldades no movimento.

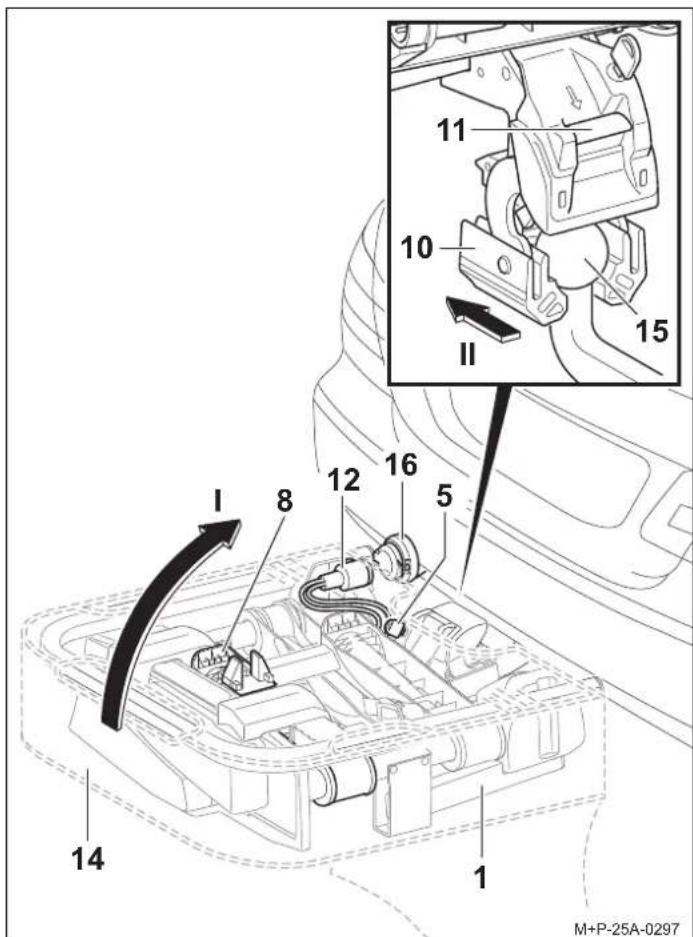

1 8 12 16 5 14 1 11 10 II 15 M+P-25A-0297

1. Remover a ficha (12) da tomada (16) do veículo e encaixá-la no seu suporte na calha para a roda (8).
2. Destrancar o suporte de bicicletas (1) com a chave (5).
3. Deslizar a bolsa (14) sobre o suporte de bicicletas (1).
4. Pressionar a alavanca de segurança (11) e colocar o suporte de bicicletas (1) verticalmente para cima (seta I).
5. Puxar o suporte de bicicletas (1) para trás, para fora da cabeça esférica do de engate de reboque (15) (seta II).
6. Pousar o suporte de bicicletas (1) com o encaixe (10) sobre o chão para fechar o encaixe (10) desta forma.
7. Fechar a tampa da bolsa (14).

Montar/desmontar bicicletas

Cuidado

O suporte de bicicletas para o engate de reboque destina-se exclusivamente ao transporte de bicicletas.

Apenas podem ser transportadas bicicletas com um peso máx. de 30 kg/cada no suporte de bicicletas.

Não é permitido exceder a carga útil máxima do suporte de bicicletas, a carga vertical admissível sobre a lança do engate de reboque, bem como o peso bruto admissível e a carga máxima admissível sobre o eixo do veículo (consultar Manual de Instruções do veículo).

Em caso de incumprimento do disposto, é possível que o su- porte de bicicletas e as bicicletas já montadas se soltem do ve- culo, originando ferimentos em pessoas e/ou acidentes.

Cuidado

As bicicletas devem ser fixas ao suporte de bicicletas de modo uniforme e com um centro de gravidade baixo, sendo fixas com um suporte, respetivamente, ao quadro da bicicleta e com cintas tensoras nas rodas dianteira e traseira, protegendo-as contra quedas.

Em caso de incumprimento destas disposições, as bicicletas e/ou peças soltas podem ser projetadas, em andamento, originando acidentes na circulação automóvel, com os danos materiais e pessoais associados.

Antes da montagem, retirar das bicicletas as cadeiras de crianças e todas as peças soltas, tais como garrafas de bebidas, alforjes, baterias de bicicletas elétricas, etc., e guardar.

Cuidado

Existe perigo de ferimentos em caso de derrapagem/queda das bicicletas. Fixe as bicicletas contra derrapagens/queda. A montagem e desmontagem das bicicletas devem ser realizadas com a ajuda de uma segunda pessoa.

Cuidado

Dependendo do modelo do veículo, o suporte de bicicletas com as bicicletas pode estar posicionado demasiado perto do sistema de escape do veículo. Devido ao tubo de escape e/ou gases de escape quentes, o suporte de bicicletas e/ou as bicicletas podem ser danificados. Neste caso, o suporte de bicicletas não é adequado para utilização.

Para o transporte de bicicletas com peças em carbono, contactar o fabricante/revendedor para esclarecer se essas bicicletas podem ser transportadas sobre o suporte de bicicletas.

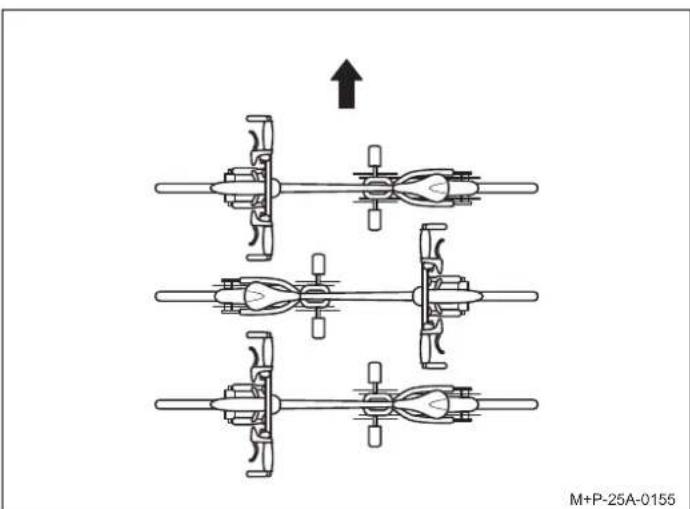

Posicionamento das bicicletas

Tomar em consideração o posicionamento das bicicletas em relação ao sentido de marcha (seta).

Nota

As bicicletas mais pesadas devem ser montadas mais perto do veículo e as mais leves (p. ex., bicicletas de criança) na parte posterior do suporte de bicicletas.

Montar a primeira bicicleta com a cremalheira virada para o veículo.

Montagem da primeira bicicleta

O punho rotativo (24) só pode ser movido depois de retirar a cinta tensora (22) para fora do dispositivo tensor (23).

1. Rodar o punho rotativo (24) para a esquerda (seta I) e, a seguir, pressioná-lo (seta II). O grampo (25) abre-se.

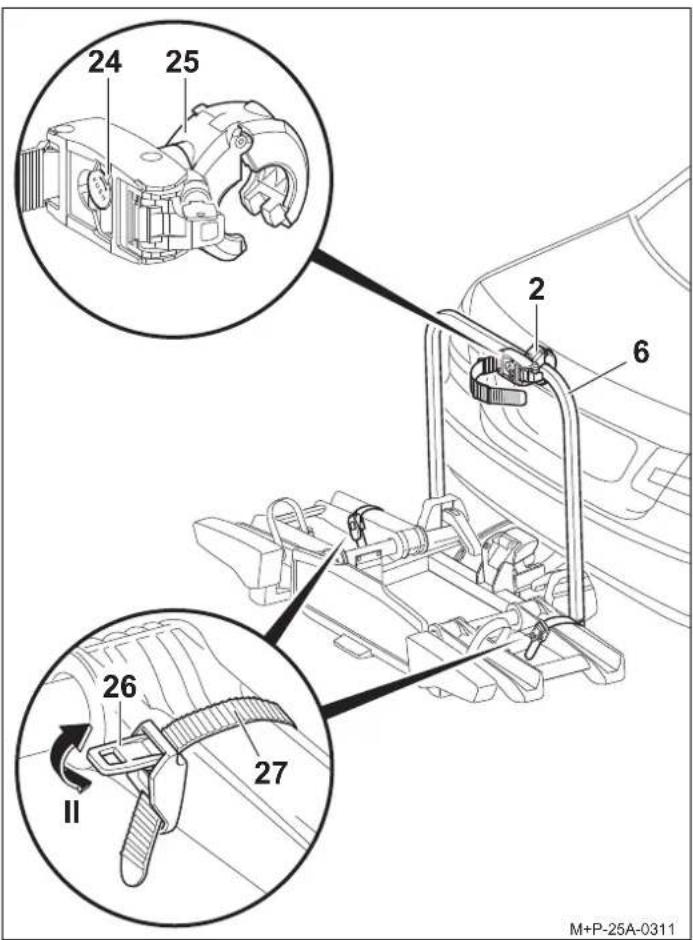

24 25 2 6 2 26 II 27 M+P-25A-0311

1. Posicionar o grampo aberto (25) à volta do arco do suporte (6) e soltar o punho rotativo (24). O grampo (25) fecha-se.
2. Pressionar (seta II) o tensor (26) e retirar as cintas tensoras (27).

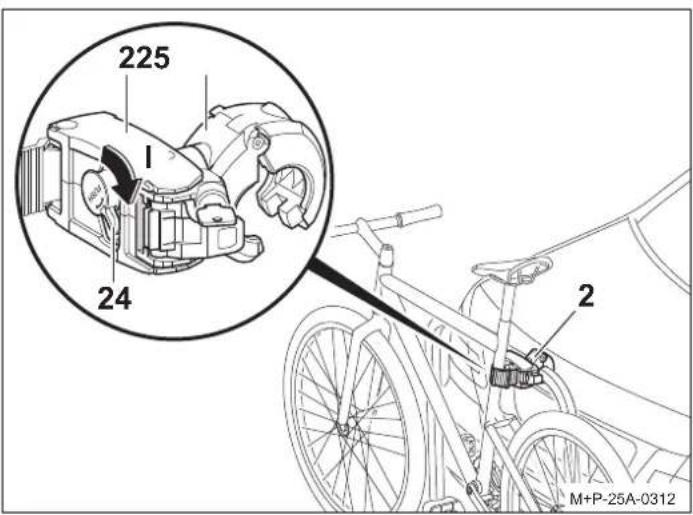

225 1 24 2 M+P-25A-0312

Cuidado

Fixar o suporte (2) apenas no quadro da bicicleta, caso contrário pode danificar outras peças da bicicleta. Não podem ficar entalados quaisquer componentes, p.ex. cabos de mudanças e de travões. Os suportes com defeito devem ser substituídos imediatamente.

1. Colocar a bicicleta nas calhas para as rodas (8) e posicionar o suporte em relação ao quadro da bicicleta (2). Fixar a bicicleta contra queda.
2. Rodar (seta I) o punho rotativo (24) para a direita até ao batente. O grampo (25) está bloqueado.

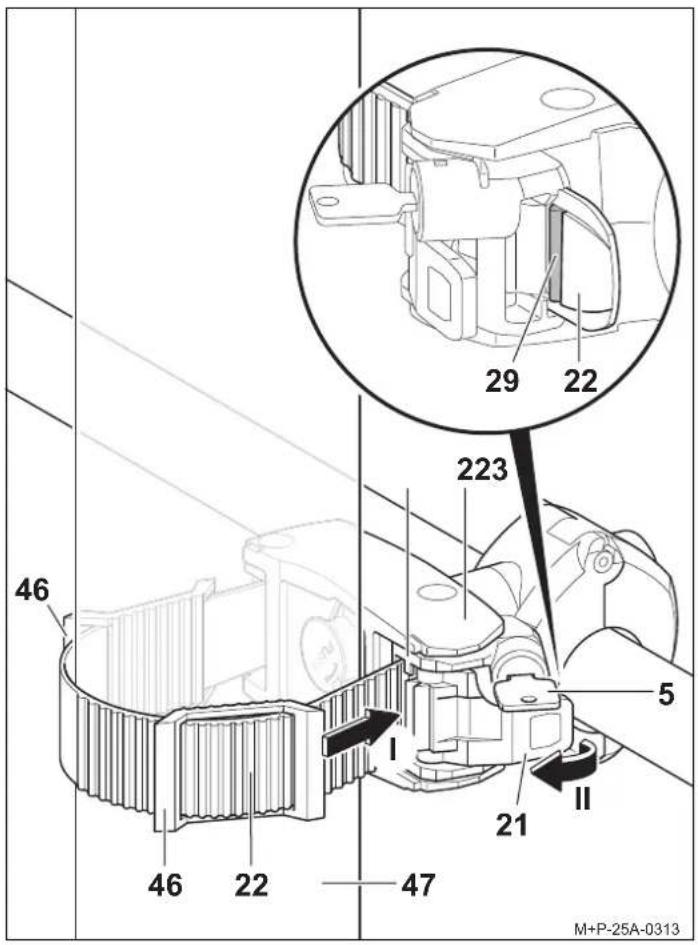

46 46 22 223 29 22 5 I 21 II 47 M+P-25A-0313

Nota

A cinta tensora (22) só pode ser introduzida depois de rodar o punho rotativo do suporte (2) totalmente para a direita.

Nota

Consoante a forma do quadro da bicicleta, é possível posicionar um ou ambos os protetores (46) na cinta tensora (22) para proteger o quadro da bicicleta (47).

1. Passar a cinta tensora (22) à volta do quadro da bicicleta (47) e inseri-la (seta I) no dispositivo tensor (23).
2. Introduzir a cinta tensora (22) até sobressair pelo menos um dente da cinta (29).
3. Com a ajuda do tensor (21), apertar (seta II) a cinta tensora (22).
4. Bloquear o suporte (2) com a chave (5) e retirá-la.

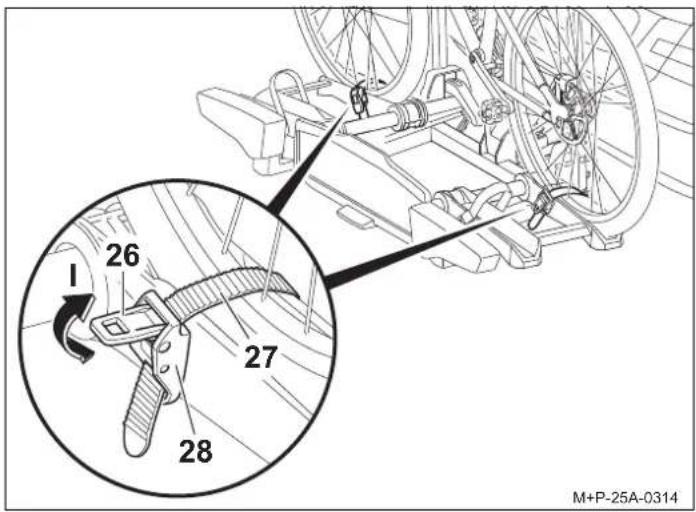

1. Passar as cintas tensoras (27) centradas entre os raios das rodas.
2. Engatar as cintas tensoras (27) nas fivelas (28) e apertar.

Cuidado

As cintas tensoras (27) não devem ficar demasiado apertadas, sob pena de danificar os pneus ou os aros.

1. Com a ajuda dos tensores (26), apertar (seta I) as cintas tensoras (27).

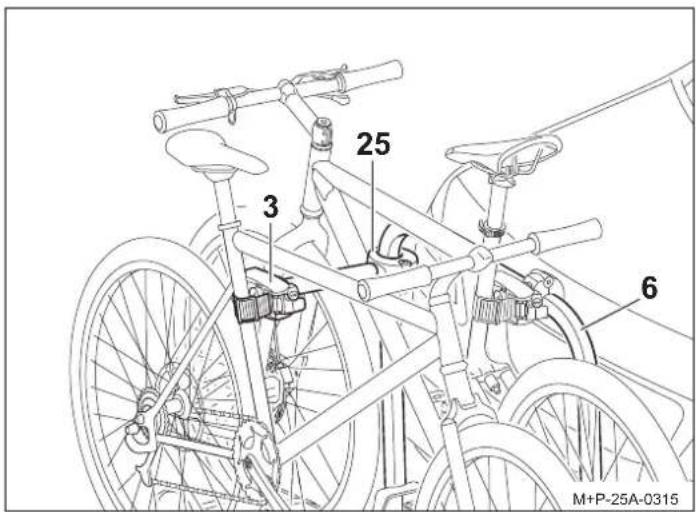

Montar a segunda bicicleta

Fixar o suporte (3) apenas no quadro da bicicleta, caso contrário pode danificar outras peças da bicicleta. Não podem ficar entalados quaisquer componentes, p.ex. cabos de mudanças e de travões. Os suportes com defeito devem ser substituídos imediatamente.

Nota

O punho rotativo do grampo (25) só pode ser rodado para a direita quando o suporte (3) estiver posicionado em ângulo reto exato em relação ao arco do suporte (6) e o grampo (25) estiver completamente fechado.

A montagem da segunda bicicleta é idêntica à montagem da primeira. Ter em atenção o posicionamento contrário de ambas as bicicletas.

Fixar uma terceira bicicleta

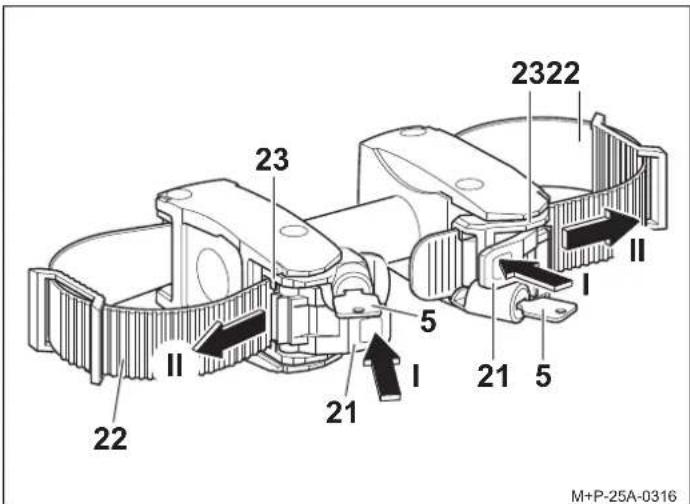

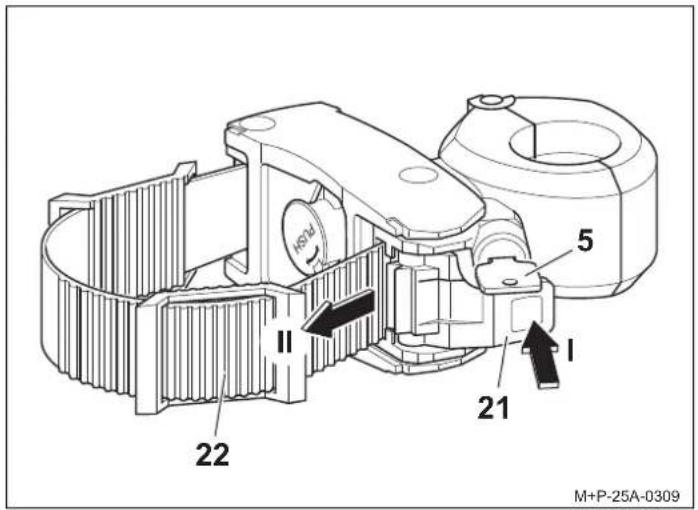

23 2322 22 II 5 I II 21 5 21 M+P-25A-0316

1. Desbloquear ambos os tensores (21) com a chave (5).
2. Premir (seta I) sucessivamente os tensores (21) e retirar (seta II) as cintas tensoras (22) para fora do dispositivo tensor (23).

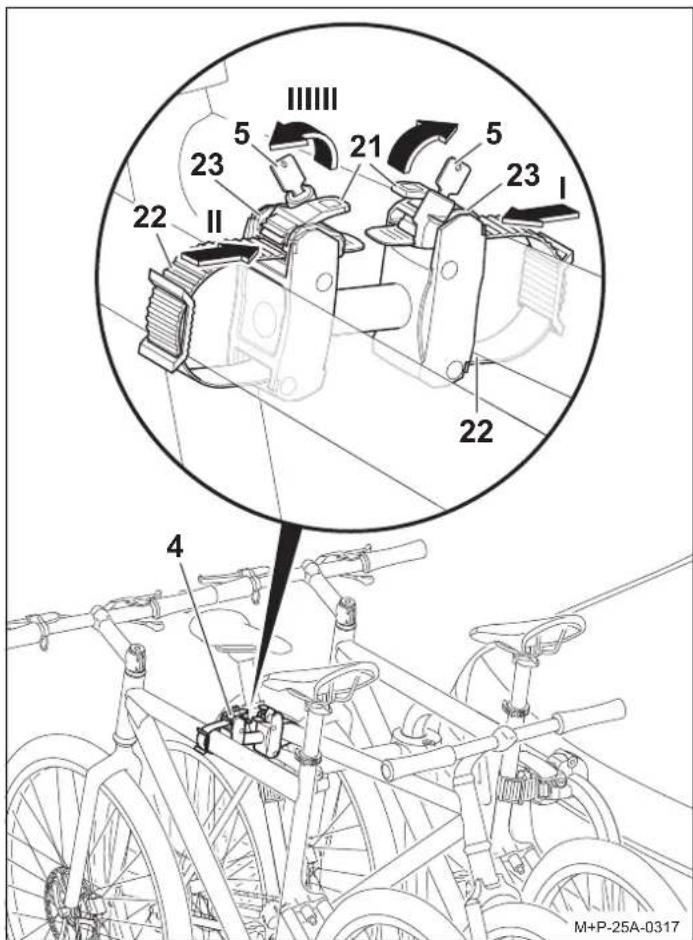

ⅢⅢ 5 21 5 23 23 Ⅱ 22 22 4 M+P-25A-0317

Cuidado

Fixar o suporte (4) apenas no quadro da bicicleta, caso contrário pode danificar outras peças da bicicleta. Não podem ficar entalados quaisquer componentes, p.ex. cabos de mudanças e de travões. Os suportes com defeito devem ser substituídos imediatamente.

1. Passar a cinta tensora (22) à volta do quadro da segunda bicicleta e introduzir (seta I) no dispositivo tensor (23) até sobressair pelo menos um dente da cinta.

2. Passar a segunda cinta tensora (22) à volta do quadro da terceira bicicleta e introduzir (seta II) no dispositivo tensor (23) até sobressair pelo menos um dente da cinta.

3. Com a ajuda dos tensores (21), apertar (seta III) as cintas tensoras (22).
4. Bloquear os dois tensores (21) com a chave (5) e retirá-la.

A libertação dos suportes (2), (3) e (4) e a desmontagem das bicicletas são feitas pela ordem inversa.

Guardar os suportes (2), (3) e (4) no compartimento lateral da bolsa (14).

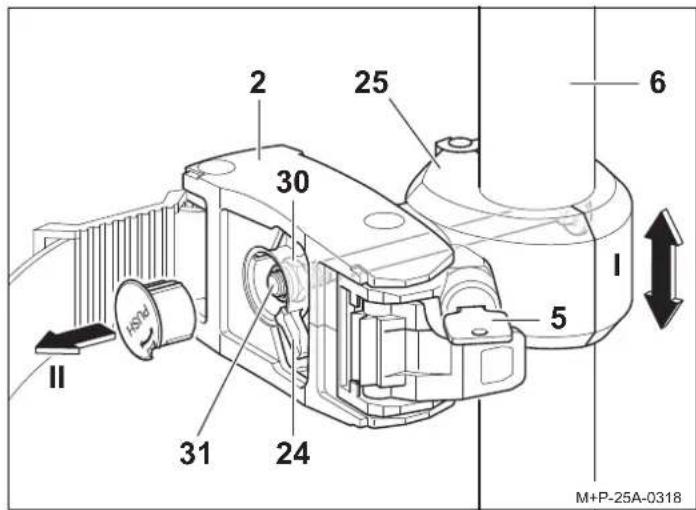

Ajustar a força de aperto

É possível ajustar a força de pré-tensão nos seguintes casos:

- O grampo (25) do suporte bloqueado (2) pode ser deslocado (seta I) no arco do suporte (6).

- Não é possível rodar o punho rotativo (24) para a direita até ao batente.

Cuidado

A força de aperto só pode ser ajustada uma vez. Caso seja necessário ajustar a força de aperto outra vez, a porca autoblocante (30) tem de ser substituída.

1. Retirar a tampa do punho rotativo (24), p.ex., com uma chave de fendas (seta II).
2. Colocar o suporte (2) no arco do suporte (6) e bloquear, veja a página 78.

Cuidado

Não desenroscar totalmente a porca autoblocante (30). Tem de sobressair pelo menos uma volta de rosca do perno roscado (31).

1. Aumentar a força de aperto: apertar a porca (30) (tam. 13) um quarto de volta.
   ou
   Diminuir a força de aperto: desapertar a porca (30) (tam. 13) um quarto de volta.
2. Verificar a força de aperto do grampo (25) e, se necessário, repetir os passos de trabalho.
3. Inserir novamente a tampa do punho rotativo (24). O ajuste do suporte da segunda bicicleta é idêntico.

Fechar/rebater o suporte de bicicletas

Cuidado

Baixar lentamente o suporte de bicicletas e certificar-se de que não existe ninguém nem nada na zona de basculamento. Existe perigo de esmagamento para pessoas e objetos presentes na zona de basculamento da bicicleta.

Certificar-se de que o suporte de bicicletas, ao rebater, engata totalmente nos dois ganchos e prende, sob pena de a bicicleta se soltar durante o andamento e provocar ferimentos, a si ou outras pessoas, ou danos materiais.

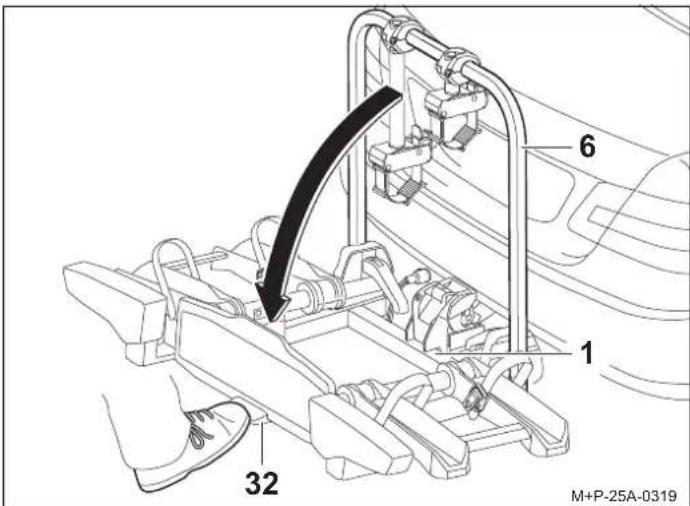

Baixar o suporte de bicicletas

Para abrir a tampa da bagageira ou para o carregamento e descarregamento do porta-malas, o suporte de bicicletas pode ser baixado.

No caso do suporte de bicicletas Uebler i21 Z (modelo articulado em 90°), o guiador da segunda bicicleta pode embater no chão devido ao ângulo de inclinação maior. Assim, podem ocorrer danos no guiador. Se necessário, desmontar a bicicleta antes de inclinar.

Acionar o pedal (32) e baixar o suporte de bicicletas (1) puxando pelo arco do suporte (6) ou pelo quadro da bicicleta, no caso de bicicletas montadas.

1. Rebater o suporte de bicicletas (1) até os dois ganchos (33) engatarem totalmente na armação (34) e trancar.
2. Abanar o suporte de bicicletas (1) para verificar a posição firme. Caso necessário, voltar a bascular o suporte de bicicletas (1) e rebater uma vez mais.

Preparação da viagem

Cuidado

Todas as uniões roscadas e fixações do suporte de bicicletas e das bicicletas propriamente ditas devem, após cada montagem, antes de cada deslocação e também durante uma viagem mais prolongada, ser controladas e reapertadas, caso necessário.

Em caso de incumprimento do disposto, é possível que o su- porte de bicicletas e as bicicletas já montadas se soltem do veí- culo, originando ferimentos em pessoas e/ou acidentes. Esta verificação deve ser repetida em intervalos regulares, de- pendendo do estado da faixa de rodagem.

Cuidado

Verificar o funcionamento correto do dispositivo de iluminação antes de qualquer deslocação, caso contrário, podem ocorrer acidentes.

Nota

A matrícula e o dispositivo de iluminação do suporte de bicicletas não podem ficar encobertos.

Se o suporte de bicicletas não estiver totalmente carregado, verificar se:

• todos os suportes desnecessários foram retirados do arco do suporte e devidamente guardados na bagageira.
• foram retiradas e guardadas todas as chaves.
• as cintas tensoras das calhas das rodas foram fechadas.

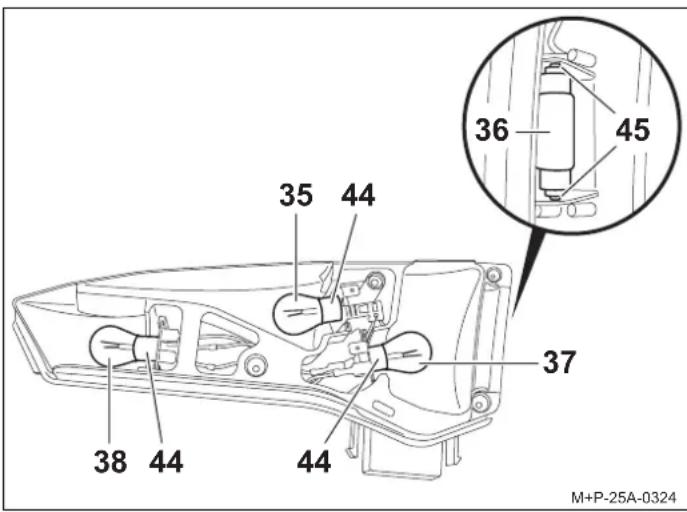

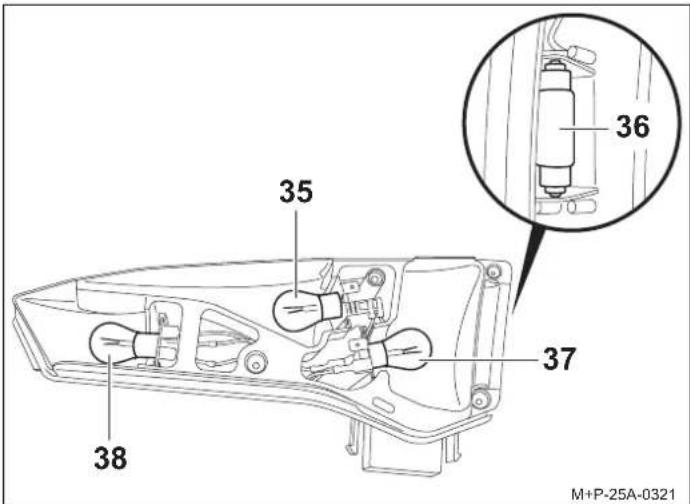

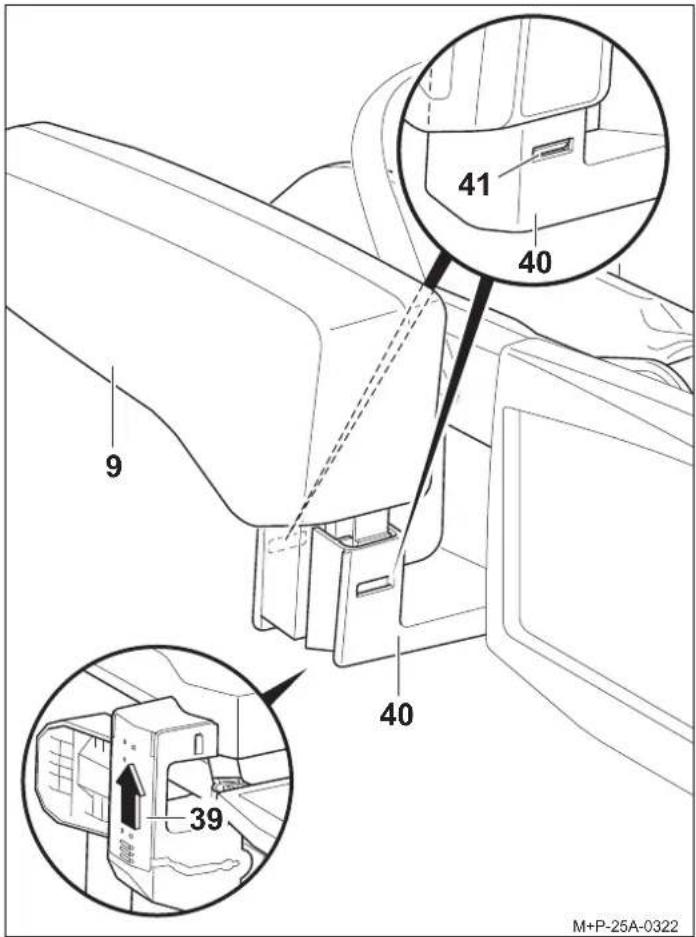

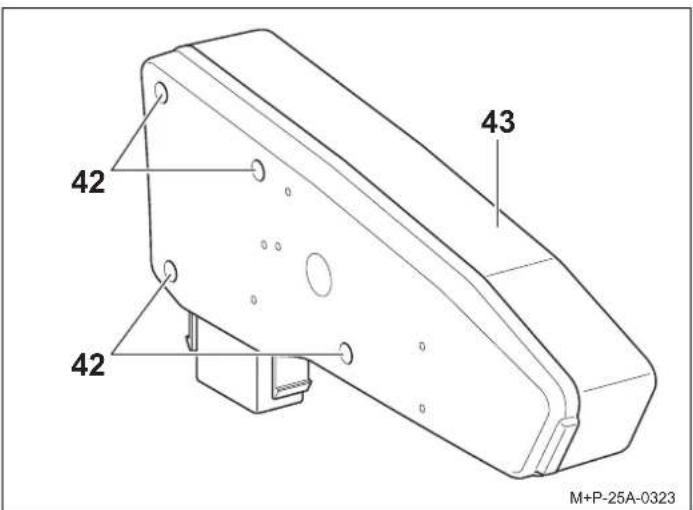

Substituição das lâmpadas

Cuidado

Para a substituição das lâmpadas é necessário que a ignição do veículo se encontre desligada e a ficha do dispositivo de iluminação esteja desligada da ficha do sistema elétrico do acoplamento do reboque. Em caso de incumprimento do disposto, podem ocorrer curto-circuitos ou danos materiais. Em caso de dúvida, a substituição das lâmpadas deverá ser efetuada por uma empresa especializada.

Nota

A substituição das lâmpadas é descrita e apresentada na luz traseira esquerda do suporte de bicicletas. Proceder de forma semelhante para a luz traseira direita.

Nota

Ao encomendar uma nova lâmpada incandescente, é necessário indicar a designação da lâmpada em questão.

35 36 37 38 M+P-25A-0321

Designação	Número de peça de substituição
35 Indicador de direçãoaBL PY21W 12V amarelo	E1687
36 Iluminação da chapa de matrículaaBL C5W 12V (35 mm de comprimento) branco	E1687
37 Farol de nevoeiro traseiroanofarolim traseiro esquerdoBL PR21W 12V vermelhoFarol da marcha-atrásano farolim traseiro direitoBL P21W 12V branco	E1687E1687
38 Travão/luz traseiraaBL P21/5W 12V branco	E1687

a A lâmpada incandescente pode ser adquirida em lojas da especialidade.

41 40 9 40 39 M+P-25A-0322

1. Deslocar a cobertura (39) na parte de baixo do suporte (40) no sentido da seta e soltar o cabo que se encontra por baixo totalmente do suporte (40).
2. Pressionar os trincos (41) e puxar a luz traseira (9) com cuidado para fora do suporte (40).

42 42 43 M+P-25A-0323

1. Desaparafusar os parafusos (42) e remover o vidro difusor (43).

35 44 36 45 37 38 44 44 M+P-25A-0324

1. Pressionar ligeiramente a lâmpada incandescente danificada (35, 37, 38) no suporte da lâmpada (44), rodar 90° no sentido contrário ao dos ponteiros do relógio e retirar.
2. Puxar a lâmpada incandescente (36) para fora do casquilho (45).

Nota

Pegar nas lâmpadas incandescentes novas apenas com um pano limpo e colocar no suporte da lâmpada (44, 45).

1. Pressionar ligeiramente a lâmpada incandescente nova (35, 37, 38) no suporte da lâmpada (44) e rodar 90° no sentido dos ponteiros do relógio. Lâmpadas incandescentes necessárias, veja a página 82.
2. Pressionar ligeiramente a lâmpada incandescente nova (36) no suporte da lâmpada (45). Lâmpada incandescente necessária, veja a página 82.
3. Voltar a colocar o vidro difusor (43) e apertar manualmente com os parafusos (42).
4. A montagem do farolim traseiro (9) realiza-se na sequência inversa. Durante a montagem, os trincos (41) e a cobertura (39) devem encaixar de forma audível.

Advertências de segurança gerais

O condutor do veículo é responsável por assegurar que a sua visão e a sua audição não sejam prejudicadas pelo suporte de bicicletas, pelas bicicletas ou pelo estado do veículo. O condutor deve garantir que o veículo, o suporte de bicicletas e as bicicletas obedecem aos requisitos e que a segurança rodoviária não é prejudicada.

As iluminações e os dispositivos de iluminação recomendados devem estar presentes também durante o dia e estar funcionais.

Este manual de montagem e de instruções contém a aprovação genérica do suporte de bicicletas para engates de reboque, devendo acompanhar sempre o veículo.

Tenha em atenção as especificações legais de utilização de suportes de bicicletas nos países de utilização.

Cuidado

Os trabalhos e as advertências de segurança constantes do presente manual de montagem e de instruções devem ser rigorosamente cumpridos.

O suporte de bicicletas para o engate de reboque destina-se exclusivamente ao transporte de bicicletas. O suporte de bicicletas não é adequado para utilização todo o terreno.

Todas as uniões roscadas e fixações do suporte de bicicletas e das bicicletas propriamente ditas devem, após cada montagem, antes de cada deslocação e também durante uma viagem mais prolongada, ser controladas e reapertadas, caso necessário. Esta verificação deve ser repetida em intervalos regulares, dependendo do estado da faixa de rodagem.

Durante a deslocação, o condutor deve controlar pelo espelho retrovisor se o suporte de bicicletas e as bicicletas se movem. Caso detete algum movimento, deve reduzir a velocidade e parar na oportunidade mais próxima, reapertando as uniões roscadas e as fixações do suporte de bicicletas ou das bicicletas. Em caso de incumprimento do disposto, é possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes.

Cuidado

As peças móveis como, por exemplo, os parafusos dos desengates rápidos, devem ser regularmente limpas e lubrificadas, de forma a evitar que fiquem presas.

Não aplicar lubrificante em nenhuma das outras uniões roscadas. As uniões roscadas e as bicicletas montadas podem soltar-se do veículo, provocando ferimentos em pessoas ou originando acidentes.

Cuidado

Se as bicicletas se prolongarem mais de 40 cm para além da aresta exterior extrema da superfície de saída das luzes de presença dianteiras e traseiras do suporte de bicicletas, isto deverá ser sinalizado da seguinte forma: lateralmente, no máximo 40 cm acima da respetiva aresta e 150 cm acima da faixa de rodagem, para a frente através de uma lâmpada com luz branca e para trás através de uma lâmpada com luz vermelha. No transporte das bicicletas, identificar ainda rodas projetadas lateralmente para fora do veículo.

Durante a condução noturna, cobrir os refletores das rodas, evitando assim uma imagem distorcida da iluminação do veículo para quem circula atrás, evitando prejudicar o restante trânsito.

Em caso de incumprimento podem ocorrer acidentes.

Cuidado

Antes de iniciar uma viagem, controlar o funcionamento do sistema de iluminação. Com o farolim de nevoeiro ligado no suporte de bicicletas, desligar o farolim de nevoeiro do veículo, uma vez que não é permitido circular com ambos ligados.

Nas versões de veículos cuja homologação é posterior a 01.10.1998, o suporte de bicicletas montado ou as bicicletas montadas não podem cobrir a terceira luz de travagem do veículo. A terceira luz de travagem do veículo deve estar visível: do lado direito e esquerdo relativamente ao eixo longitudinal do veículo, descrevendo um ângulo horizontal de 10°; para cima relativamente à aresta das luzes, descrevendo um ângulo vertical de 10°, e para baixo relativamente à aresta das luzes, descrevendo um ângulo vertical de 5°.

Se estes valores não forem respeitados, é necessário montar uma "terceira" luz de travagem de substituição.

Em caso de incumprimento podem ocorrer acidentes.

Cuidado

A montagem do suporte de bicicletas e das bicicletas origina uma alteração no comportamento de condução e de travagem, assim como uma maior sensibilidade do veículo a ventos laterais. A velocidade máx. de 130 km/h não deve ser excedida. Não cobrir as bicicletas com encerados, coberturas de proteção ou afins, sob pena de influenciar significativamente o comportamento da força do vento e de condução.

Empurrar objetos pesados que possam estar na bagageira o mais possível para a frente, evitando assim um peso excessivo na traseira.

O comportamento de andamento deve ser sempre adaptado às condições da estrada, de trânsito e climatéricas, devendo circular com especial cuidado se o suporte de bicicletas estiver carregado.

Em caso de incumprimento do disposto, é possível que o su- porte de bicicletas e as bicicletas já montadas se soltem do ve- culo, originando ferimentos em pessoas e/ou acidentes.

Cuidado

Caso o veículo esteja equipado com uma porta da bagageira elétrica, garantir a existência de espaço livre suficiente com o suporte de bicicletas montado. Se possível desativar a tampa da bagageira elétrica e operá-la manualmente.

Antes de utilizar sistemas de lavagem automática, desmontar o suporte de bicicletas. Caso contrário, o suporte de bicicletas, o veículo e/ou o sistema de lavagem automática podem ficar danificados.

Informação sobre eliminação

Elimine componentes, acessórios e embalagens para uma reciclagem ecológica. Não elimine os conjuntos de lâmpadas através do lixo doméstico ou do lixo não reciclável.

De acordo com a diretiva europeia 2012/19/UE ou REEE, os dispositivos elétricos inutilizados devem ser recolhidos separadamente e direcionados para uma reciclagem ecológica.

Retire os conjuntos de lâmpadas dos suportes e entregue os componentes inutilizados num ponto de recolha adequado.

Consulte o seu revendedor especializado.

Vážení zákazníci,
