MANUAL DE UTILIZADOR X31S Uebler

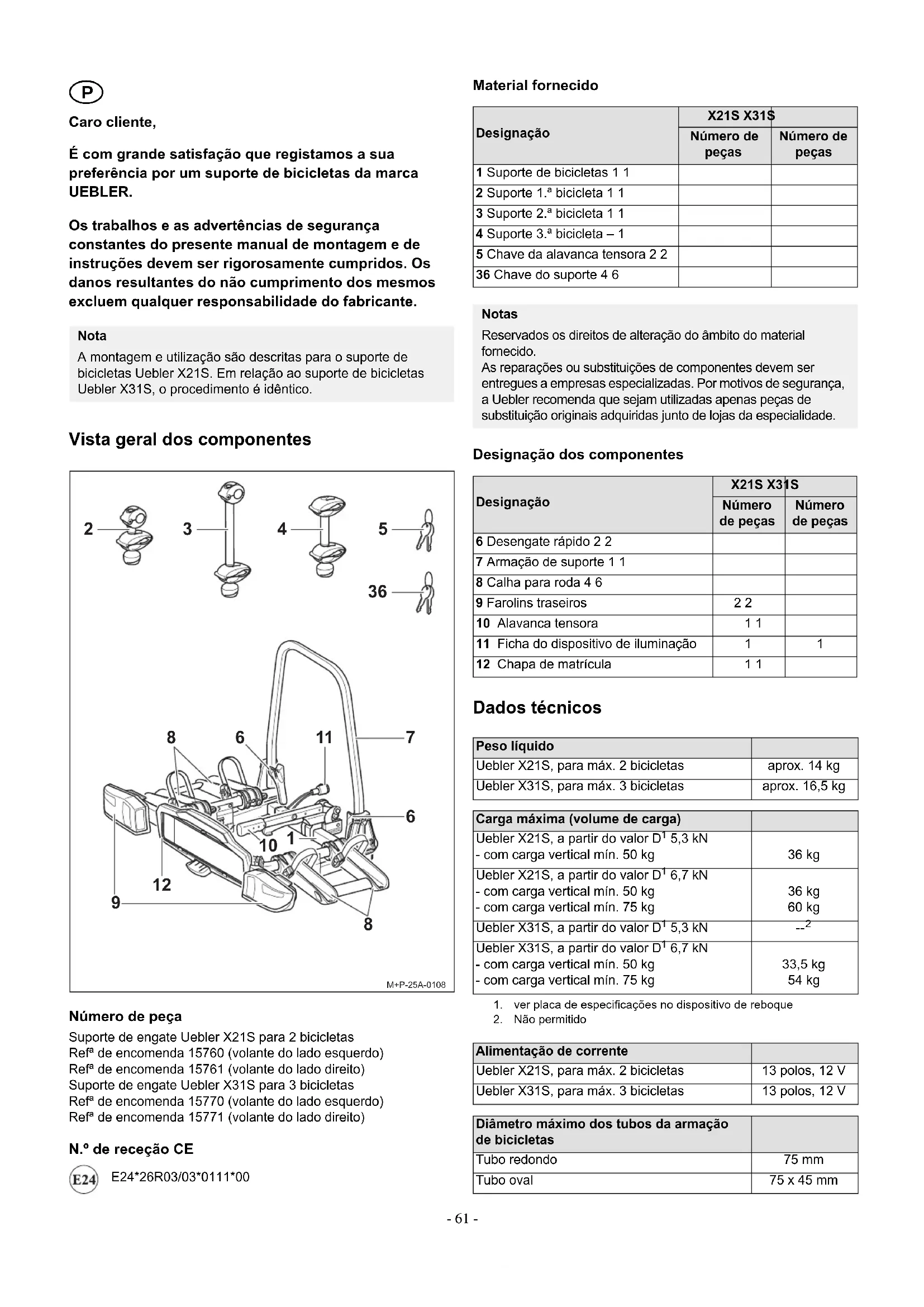

Caro cliente, É com grande satisfação que registamos a sua preferência por um suporte de bicicletas da marca UEBLER. Os trabalhos e as advertências de segurança constantes do presente manual de montagem e de instruções devem ser rigorosamente cumpridos. Os danos resultantes do não cumprimento dos mesmos excluem qualquer responsabilidade do fabricante. Vista geral dos componentes Número de peça Suporte de engate Uebler X21S para 2 bicicletas Refª de encomenda 15760 (volante do lado esquerdo) Refª de encomenda 15761 (volante do lado direito) Suporte de engate Uebler X31S para 3 bicicletas Refª de encomenda 15770 (volante do lado esquerdo) Refª de encomenda 15771 (volante do lado direito) N.º de receção CE E24*26R03/03*0111*00 Material fornecido Designação dos componentes Dados técnicos Nota A montagem e utilização são descritas para o suporte de bicicletas Uebler X21S. Em relação ao suporte de bicicletas Uebler X31S, o procedimento é idêntico.

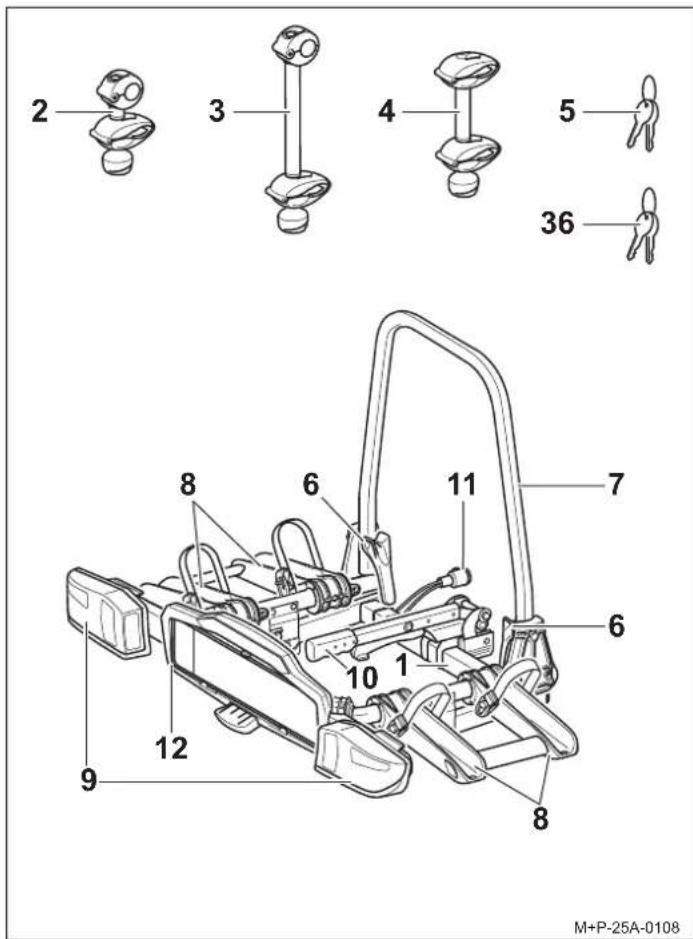

M+P-25A-0108 Designação X21S X31S Número de peças Número de peças 1 Suporte de bicicletas 1 1 2 Suporte 1.ª bicicleta 1 1 3 Suporte 2.ª bicicleta 1 1 4 Suporte 3.ª bicicleta – 1 5 Chave da alavanca tensora 2 2 36 Chave do suporte 4 6 Notas Reservados os direitos de alteração do âmbito do material fornecido. As reparações ou substituições de componentes devem ser entregues a empresas especializadas. Por motivos de segurança, a Uebler recomenda que sejam utilizadas apenas peças de substituição originais adquiridas junto de lojas da especialidade. Designação X21S X31S Número de peças Número de peças 6 Desengate rápido 2 2 7 Armação de suporte 1 1 8 Calha para roda 4 6 9 Farolins traseiros 2 2 10 Alavanca tensora 1 1 11 Ficha do dispositivo de iluminação 1 1 12 Chapa de matrícula 1 1 Peso líquido Uebler X21S, para máx. 2 bicicletas aprox. 14 kg Uebler X31S, para máx. 3 bicicletas aprox. 16,5 kg Carga máxima (volume de carga) Uebler X21S, a partir do valor D

1. ver placa de especificações no dispositivo de reboque

6,7 kN - com carga vertical mín. 50 kg - com carga vertical mín. 75 kg 33,5 kg 54 kg Alimentação de corrente Uebler X21S, para máx. 2 bicicletas 13 polos, 12 V Uebler X31S, para máx. 3 bicicletas 13 polos, 12 V Diâmetro máximo dos tubos da armação de bicicletas Tubo redondo 75 mm Tubo oval 75 x 45 mm- 62 - Lâmpadas

3. A lâmpada pode ser adquirida em lojas da especialidade.

Abrir/fechar o suporte de bicicletas Abrir o suporte de bicicletas

1. Abrir o desengate rápido (6) na posição de aprox. 90°.

2. Abrir a armação do suporte (7) e fechar o desengate rápido (6)

totalmente, fixando a armação do suporte (7).

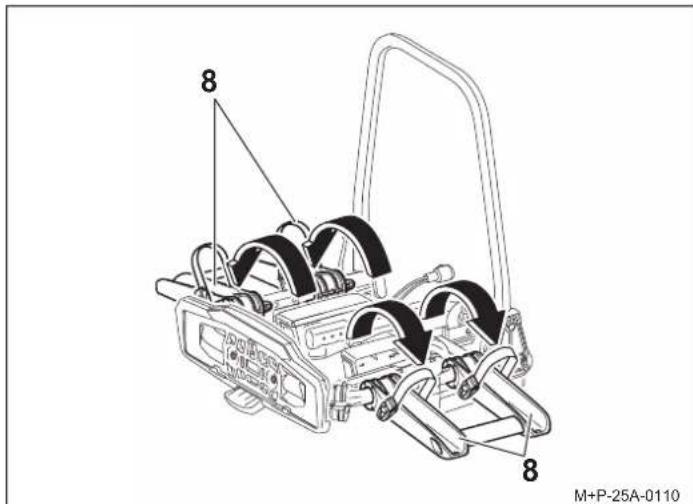

3. Abrir as calhas das rodas (8) e engatar.

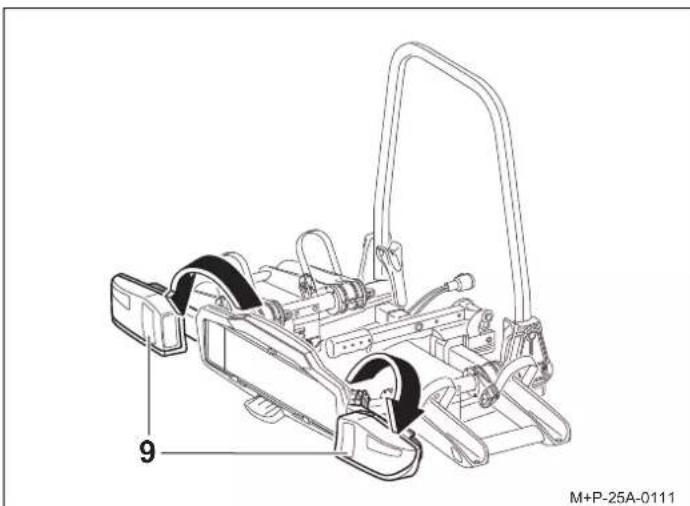

4. Abrir os farolins traseiros (9) e engatar.

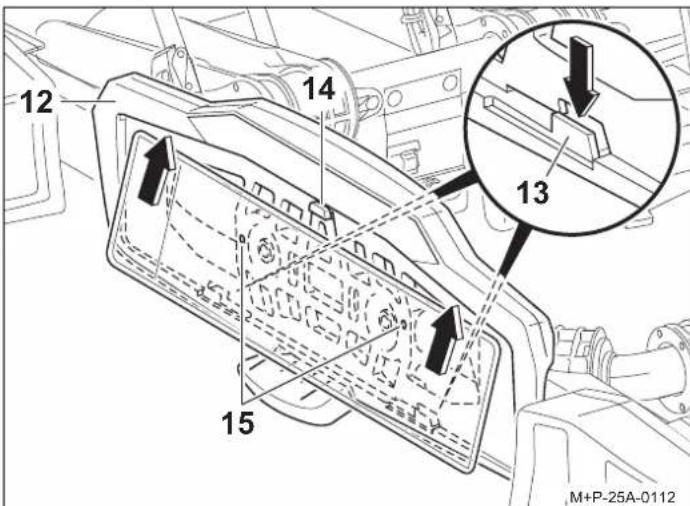

5. Empurrar o suporte (13) para baixo. Colocar a chapa de

matrícula dentro do respetivo suporte (12), premir para cima e encaixar totalmente.

6. Soltar o suporte (13) e verificar o correto assentamento

da chapa de matrícula. Designação Número de peça de substituição Indicador de mudança de direção BL HY21W 12V amarelo Ver n.º 32, Página 68 E1640 Iluminação da chapa de matrícula

com Farolim traseiro esquerdo BL PR21W 12V vermelho Ver n.º 34, Página 68

com farolim traseiro do lado direito BL PR21W 12V branco Ver n.º 34, Página 68

Travões / Farolim traseiro

M+P-25A-0110 Nota A identificação do suporte da bicicleta deve coincidir com a matrícula do veículo e estar bem legível. Nota Para colocação de chapas de matrícula mais altas, premir o batente (14) para trás e empurrar a matrícula totalmente para dentro do respetivo apoio (12). Nas chapas de matrícula mais estreitas, os pontos de perfuração (15) devem ser utilizados para fixação da chapa de matrícula.

1. O fecho dos farolins traseiros e das calhas das rodas é feito

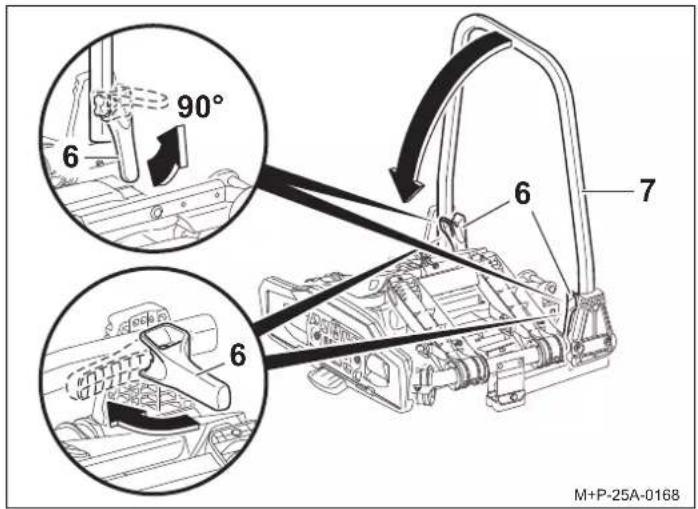

2. Abrir o desengate rápido (6) na posição de aprox. 90°.

3. Baixar a armação de suporte (7).

4. Fechar o desengate rápido (6) na posição de transporte.

Montar e desmontar o suporte de bicicletas Montar o suporte para bicicletas no veículo

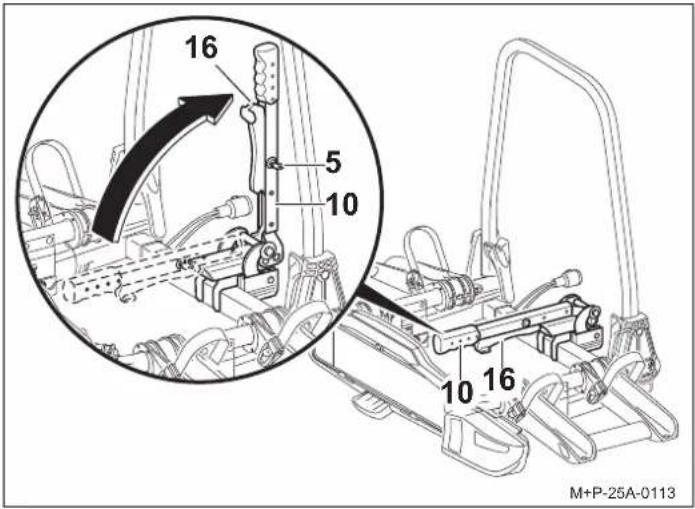

1. Soltar a alavanca tensora com a chave (5).

2. Comprimir a alavanca tensora (16) e empurrá-la (10) para cima.

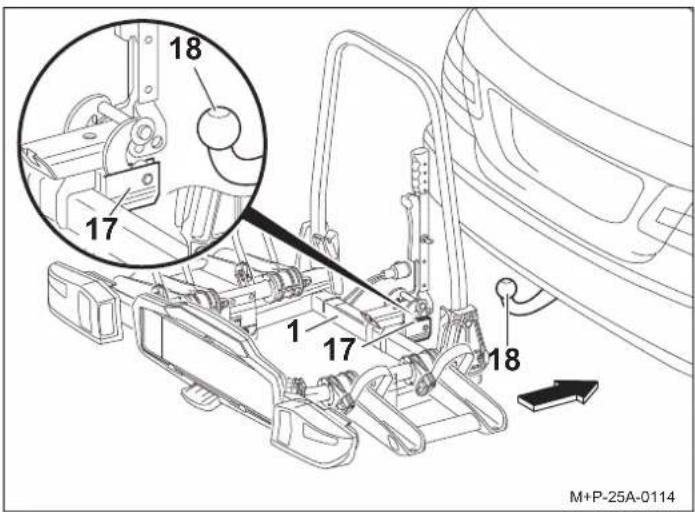

3. Colocar o apoio (17) na horizontal em cima da cabeça

esférica (18) e fixar o apoio de bicicletas (1) contra quedas. Cuidado Se, ao colocar o suporte de bicicletas, tiver sido adaptada a posição dos farolins traseiros (9), é necessário voltar a colocar o farolim traseiro (9) na posição inicial antes de fechar o suporte de bicicletas. O não cumprimento desta disposição pode originar danos materiais. Executar os passos de trabalho constantes do capítulo “Ajustar a iluminação” na página 67 pela ordem inversa. Nota Os tensores rápidos (6) e armação de suporte (7) devem ser limpos com água e sabão regularmente ou em caso de sujidade/dificuldades no movimento. Cuidado O dispositivo de reboque deve ser adequado para montagem de um suporte de bicicletas:

• Valor D da cabeça esférica (Consultar “Dados técnicos” na página 61)

• Material do dispositivo de reboque espessura mín. 52-3 (Consultar a placa de especificações do dispositivo de reboque) Em caso de incumprimento das indicações, pode acontecer que o suporte de bicicletas e a bicicleta montada se soltem do veículo provocando ferimentos em pessoas ou originando acidentes. A cabeça esférica deve ser limpa de sujidades e de lubrificante antes da montagem.

90° M+P-25A-0168 Cuidado Com o suporte de bicicletas montado é necessário ter os farolins traseiros sempre na posição distendida. Não é permitido circular com o suporte de bicicletas com os farolins traseiros recolhidos, sob pena de provocar acidentes. O dispositivo de iluminação deve ser devidamente verificado antes de cada deslocação, confirmando-se o seu correto posicionamento e funcionamento. Cuidado A alteração das dimensões do veículo (largura, altura, profundidade) em conjunto com o suporte de bicicletas, pode, em caso de desrespeito pelas dimensões do veículo, originar ferimentos em si próprio ou em terceiros, e/ou originar danos materiais. Nas entradas e saídas ou passagens entre objetos, ter em atenção as dimensões do veículo. Atenção na marcha-atrás. Nota Se não estiver a ser utilizado, desmontar o suporte de bicicletas do veículo. Esta ação permite poupar combustível.

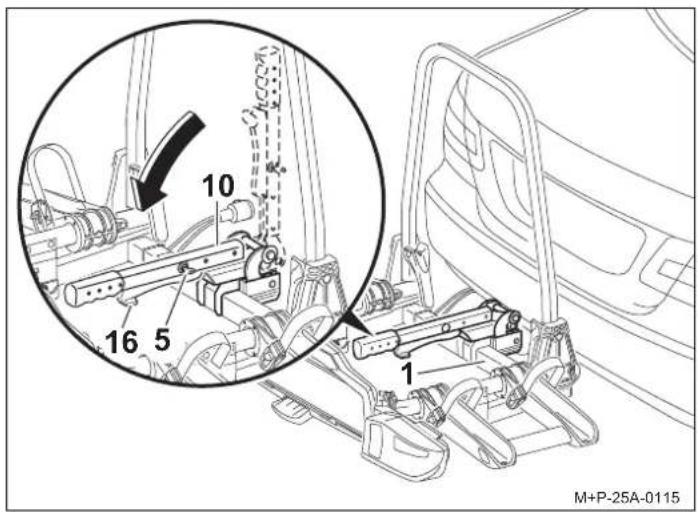

4. Alinhar o suporte de bicicletas (1) paralelo em relação ao pára-

choques e baixar a alavanca tensora (10), encaixando, assim, a alavanca de segurança (16).

5. Travar a alavanca tensora (10) com a chave (5) e retirá-la (5).

6. Controlar o firme assentamento do suporte de bicicletas (1),

abanando-o. Caso necessário, retirar o suporte de bicicletas (1) e voltar afixá-lo.

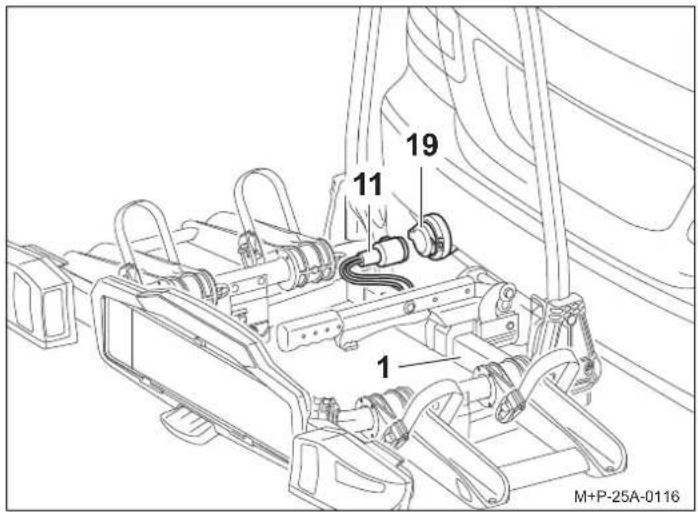

7. Retirar a ficha do dispositivo de iluminação (11) do suporte,

inserir na tomada (19) e rodar até ao batente, no sentido dos ponteiros do relógio.

8. Controlar o funcionamento do dispositivo de iluminação.

Desmontar o suporte de bicicletas do veículo A desmontagem do suporte de bicicletas (1) do veículo é efetuada pela ordem inversa. Montar/desmontar bicicletas

M+P-25A-0116 Cuidado O suporte de bicicletas para reboque é adequado para transporte de bicicletas. Apenas podem ser transportadas bicicletas com um peso máx. de 30 kg/cada no suporte de bicicletas. Não é permitido exceder a carga útil máxima do suporte de bicicletas, a carga vertical do dispositivo de reboque nem o peso total máximo permitido ou a carga máxima do eixo do veículo (Consultar manual de instruções do veículo). Em caso de incumprimento do disposto, é possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. Cuidado As bicicletas devem ser fixas ao suporte de bicicletas de modo uniforme e com um centro de gravidade baixo, sendo fixas com um suporte, respetivamente, ao quadro da bicicleta e com cintas tensoras nas rodas dianteira e traseira, protegendo-as contra quedas. Em caso de incumprimento destas disposições, as bicicletas e/ou peças soltas podem ser projetadas, em andamento, originando acidentes na circulação automóvel, com os danos materiais e pessoais associados. Antes da montagem, retirar a cadeira para crianças e todas as peças soltas, como sendo cantis, alforjes, baterias das bicicletas elétricas, e guardar. Cuidado Existe perigo de ferimentos em caso de derrapagem/queda das bicicletas. Fixe as bicicletas contra derrapagens/queda. A montagem e desmontagem das bicicletas deve ser realizada com a ajuda de uma segunda pessoa. Cuidado Dependendo do modelo do veículo, o suporte de bicicletas com as bicicletas pode estar posicionado demasiado perto do sistema de escape do veículo. Devido ao tubo de escape e/ou gases de escape quentes, o suporte de bicicletas e/ou as bicicletas podem ser danificados. Neste caso, o suporte de bicicletas não é adequado para utilização. Para o transporte de bicicletas com peças em carbono, contactar o fabricante/revendedor para esclarecer se essas bicicletas podem ser transportadas sobre o suporte de bicicletas.- 65 - Posicionamento das bicicletas Tomar em consideração a disposição das bicicletas em relação ao sentido de marcha (seta), como aqui apresentado. Montagem da primeira bicicleta

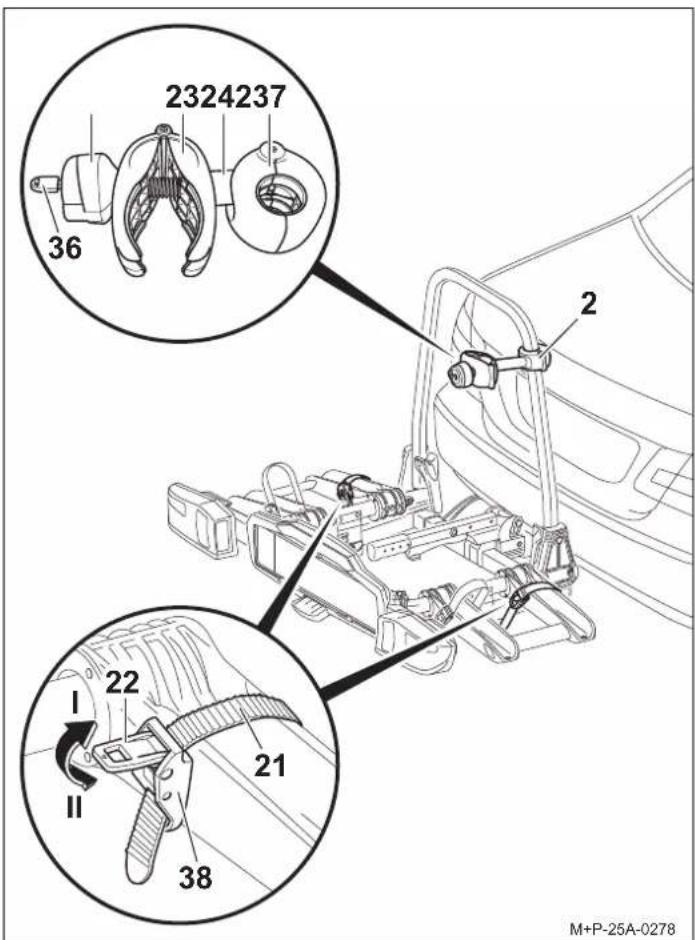

1. Retirar o suporte (2) da embalagem e preparar para a

montagem da bicicleta.

2. Desbloquear o punho rotativo (24) com a chave (36).

3. Abrir o grampo (23) com o punho rotativo (24), até o

grampo (23) ficar aberto (A).

4. Pressionar o grampo (23) e segurar.

O grampo (37) abre-se.

5. Posicionar o grampo (37) aberto em torno do quadro da

bicicleta e soltá-lo (23) para o fechar em torno do quadro da bicicleta.

6. Pressionar o tensor (22) (seta II) e retirar as cintas

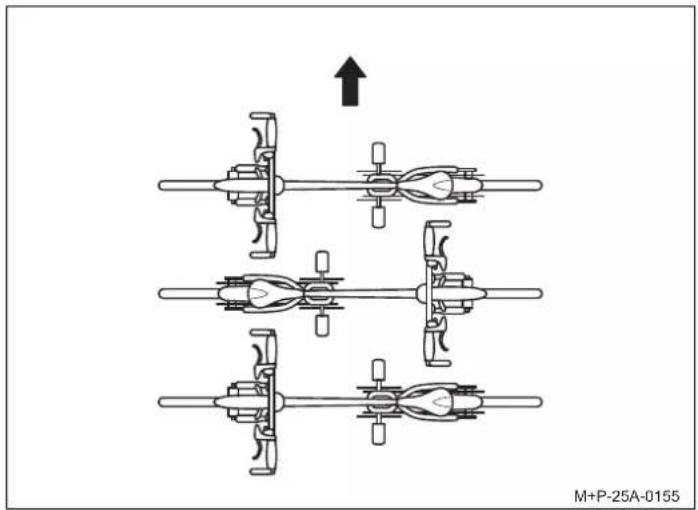

tensoras (21). Nota As bicicletas mais pesadas devem ser montadas mais próximo do veículo, as mais leves (p.ex. bicicletas de criança) devem ser montadas na parte posterior do suporte de bicicletas. Montar a primeira bicicleta com a cremalheira virada para o veículo. M+P-25A-0155

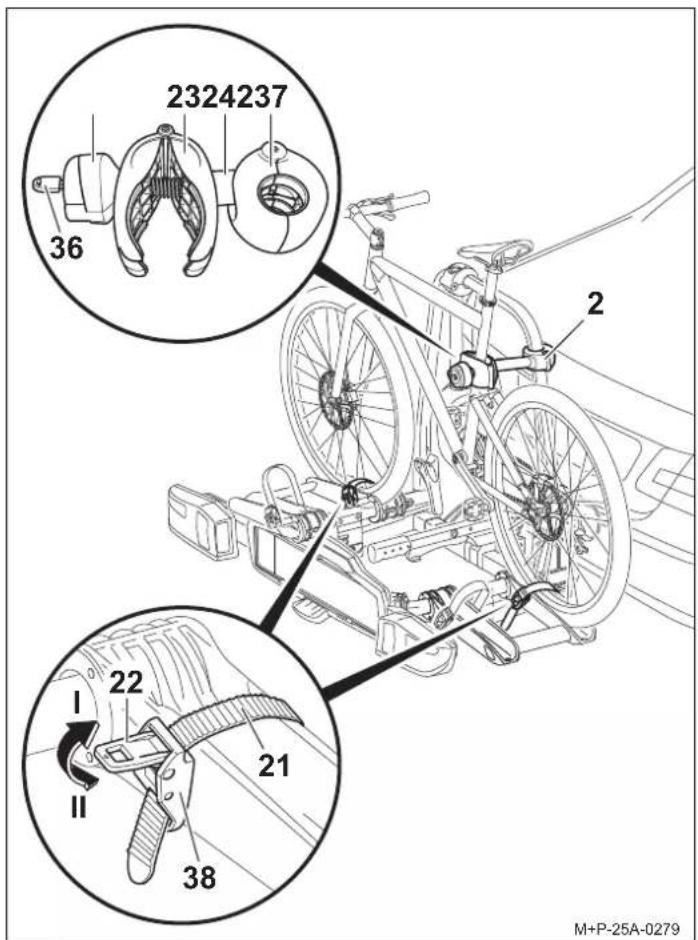

7. Colocar a bicicleta sobre as calhas para as rodas e posicionar

na direção do grampo (23) do suporte (2). Fixar a bicicleta contra queda.

8. Apertar o grampo (23) no quadro da bicicleta com o punho

11. Com a ajuda dos tensores (22), apertar as cintas

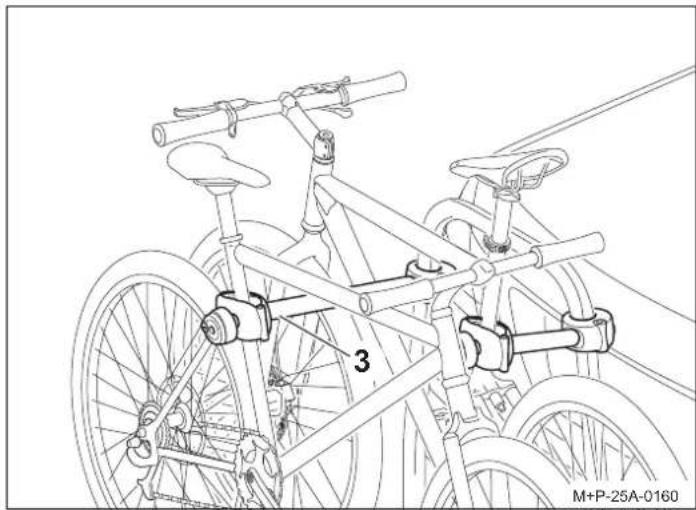

tensoras (21) (seta I). Montar a segunda bicicleta A montagem da segunda bicicleta é idêntica à montagem da primeira. Ter em atenção o posicionamento contrário de ambas as bicicletas. A segunda bicicleta é fixa com o suporte comprido (3). Montar a terceira bicicleta

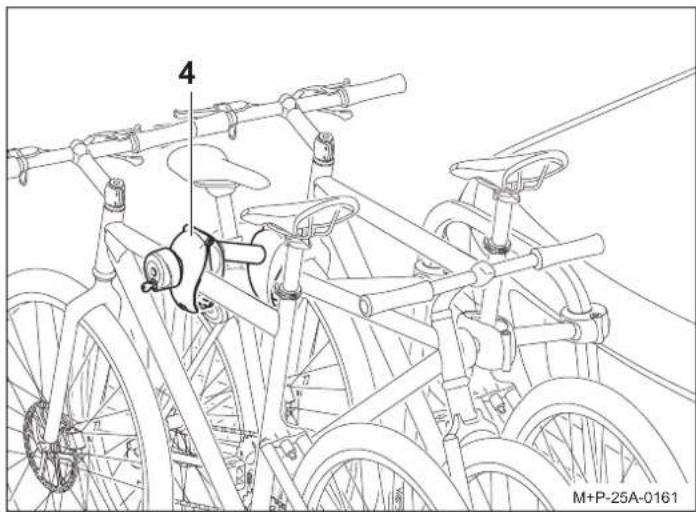

A montagem da terceira bicicleta é idêntica à montagem da primeira. Ter em atenção o posicionamento contrário de todas as bicicletas. A terceira bicicleta é fixa à segunda bicicleta com o suporte adicional (4). Cuidado Fixar o suporte (2) ao quadro da bicicleta, uma vez que os outros componentes da bicicleta podem ficar danificados. Não podem ficar entalados quaisquer componentes, p.ex. cabos de mudanças e de travões. Os grampos com defeito devem ser substituídos imediatamente. Cuidado As cintas tensoras (21) não devem ficar demasiado apertadas, sob pena de danificar os pneus ou os aros. Nota Os parafusos de rosca do suporte devem ser regularmente limpos e lubrificados, de forma a evitar que o punho rotativo fique preso.

M+P-25A-0279 Cuidado Fixar o suporte (3) ao quadro da bicicleta, uma vez que os outros componentes da bicicleta podem ficar danificados. Não podem ficar peças presas, p.ex. cabos das mudanças ou dos travões. As pinças danificadas devem ser substituídas de imediato.

4. Suporte de engate Uebler X31S, para 3 bicicletas

(N.º de encomenda 15770) Cuidado Fixar o suporte (4) ao quadro da bicicleta, uma vez que os outros componentes da bicicleta podem ficar danificados. Não podem ficar peças presas, p.ex. cabos das mudanças ou dos travões. As pinças danificadas devem ser substituídas de imediato.

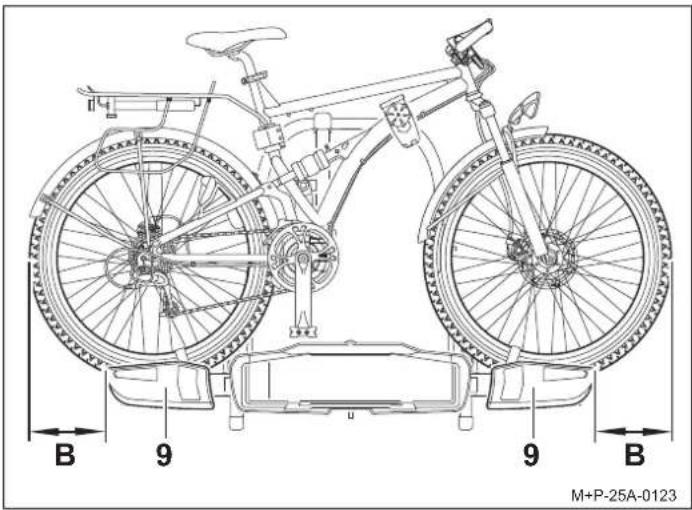

M+P-25A-0161- 67 - Desmontar as bicicletas A desmontagem das bicicletas e o soltar dos suportes (2), (3) e (4) é feito pela ordem inversa. Ajustar a iluminação Se o veículo

ou a carga do suporte de bicicletas ficar lateralmente saliente mais de 40 cm sobre as arestas exteriores dos farolins traseiros (9) (distância B), os farolins traseiros (9) devem ser deslocados para fora.

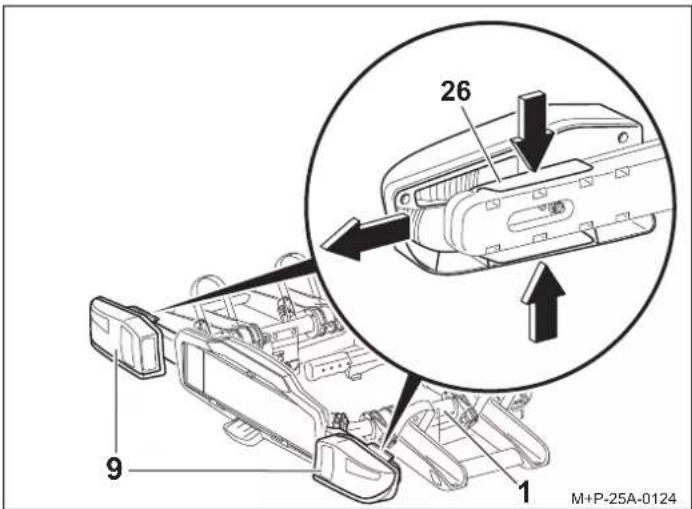

1. Comprimir os dispositivos de bloqueio (26) e posicionar os

farolins traseiros (9) na posição exterior e voltar a largar os dispositivos de bloqueio (26).

2. Verificar o correto assentamento dos farolins traseiros (9).

3. Antes de dobrar o suporte de bicicletas (1), voltar a colocar os

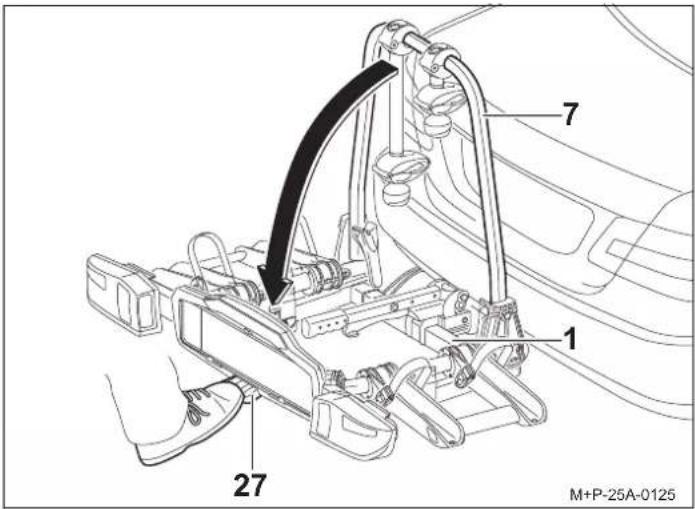

farolins traseiros (9) pela ordem inversa na posição inicial. Fechar/rebater o suporte de bicicletas Baixar o suporte de bicicletas O suporte de bicicletas pode ser baixado para carregamento e descarregamento. Acionar o pedal (27) e baixar o suporte de bicicletas (1) puxando pela armação do suporte (7) ou pelo quadro da bicicleta. Rebater o suporte de bicicletas

1. Rebater o suporte de bicicletas (1), de modo a engatar

totalmente os ganchos (28) na armação (29) e trancar.

2. Controlar o firme assentamento do suporte de bicicletas (1),

abanando-o. Caso necessário, voltar a bascular novamente o suporte de bicicletas (1) e rebater uma vez mais.

5. Sem espelho retrovisor exterior

M+P-25A-0124 Cuidado Baixar lentamente o suporte de bicicleta e certificar-se de que não existe ninguém nem nada na zona onde a bicicleta vai bascular. Existe perigo de esmagamento para pessoas e objetos presentes na zona de basculamento da bicicleta. Certificar-se de que o suporte de bicicleta, ao rebater, engata totalmente no dois ganchos e prende, sob pena de a bicicleta se soltar durante o andamento e provocar ferimentos em outras pessoas ou danos materiais. M+P-25A-0125

M+P-25A-0126- 68 - Preparação da viagem Se o suporte de bicicletas não estiver totalmente carregado, verificar se:

• foram retirados e devidamente guardados todos os suportes desnecessários da armação.

• foram retiradas e guardadas todas as chaves.

• as cintas tensoras das calhas das rodas foram fechadas. Substituição das lâmpadas

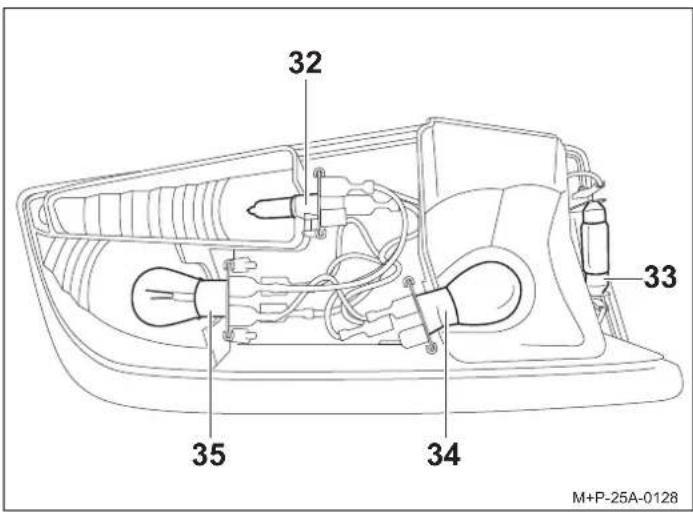

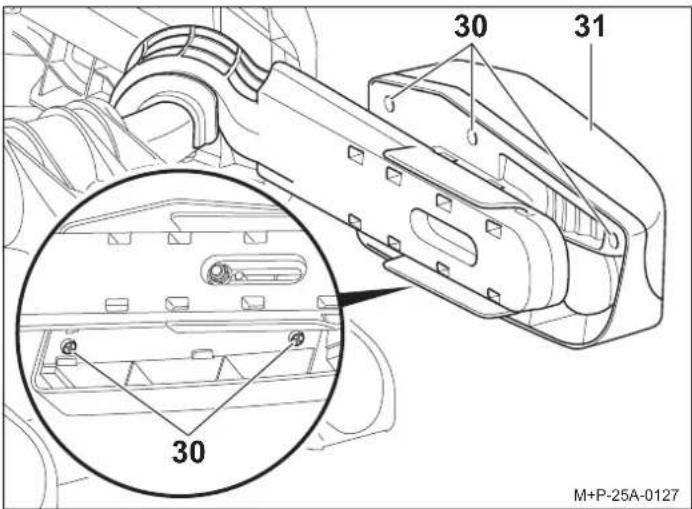

1. Desapertar os parafusos (30) e desmontar o vidro difusor (31).

2. Pressionar ligeiramente as lâmpadas com defeito no

suporte (32), (33), (34) ou (35). Retirar a lâmpada do suporte (33). Rodar a lâmpada no suporte (32), (34) ou (35) aprox. 90° no sentido contrário ao dos ponteiros do relógio e retirá-la.

3. Pressionar ligeiramente a nova lâmpada no suporte (32), (33),

(34) ou (35). Rodar a lâmpada no suporte (32), (34) ou (35) adicionalmente aprox. 90° no sentido dos ponteiros do relógio. Lâmpadas necessárias, ver página 62.

4. Voltar a colocar manualmente o vidro difusor (31) e apertar

com os parafusos (30). Cuidado Todas as uniões roscadas e fixações do suporte de bicicletas e das bicicletas propriamente ditas devem, após a montagem, voltar a ser controladas e reapertadas, caso necessário, antes de iniciar uma viagem mais prolongada. O bom funcionamento do dispositivo de iluminação também deve ser verificado antes de qualquer deslocação. Em caso de incumprimento do disposto, é possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. Este controlo depende das condições da estrada, devendo ser repetido periodicamente. Nota A matrícula e o dispositivo de iluminação do suporte de bicicletas não podem ficar encobertos. Cuidado Para a substituição das lâmpadas é necessário que a ignição do veículo se encontre desligada e a ficha do dispositivo de iluminação esteja desligada da ficha do sistema elétrico do acoplamento do reboque. Em caso de incumprimento do disposto, podem ocorrer curto-circuitos ou danos materiais. Em caso de dúvida, a substituição das lâmpadas deverá ser efetuada por uma empresa especializada.

M+P-25A-0127 Nota Pegar nas lâmpadas novas com um pano limpo e colocar no casquilho (32), (33), (34) ou (35).

M+P-25A-0128- 69 - Advertências de segurança gerais O condutor do veículo é responsável por assegurar que a sua visão e a sua audição não sejam prejudicadas pela carga ou pelo estado do veículo. Deve garantir que o veículo e a carga obedecem aos requisitos e que a carga em nada prejudica a segurança rodoviária do veículo. As iluminações e os dispositivos de iluminação recomendados devem estar presentes também durante o dia e estar funcionais. Estas instruções de montagem e de utilização contém a aprovação genérica do suporte de bicicletas para dispositivos de reboque, devendo as mesmas acompanhar sempre o veículo. Tenha em atenção as especificações legais de utilização de suportes de bicicletas nos países de utilização. Cuidado Os trabalhos e as advertências de segurança constantes do presente manual de montagem e de instruções devem ser rigorosamente cumpridos. O suporte de bicicletas para reboque destina-se exclusivamente ao transporte de bicicletas. O suporte de bicicletas não é adequado para utilização todo o terreno. Todas as uniões roscadas e fixações do suporte de bicicletas e da bicicleta devem, após a montagem, voltar a ser controladas e reapertadas, caso necessário, antes de iniciar uma viagem mais prolongada. Este controlo depende das condições da estrada, devendo ser repetido periodicamente. Durante a deslocação, o condutor deve controlar pelo espelho retrovisor se o suporte de bicicletas e as bicicletas se movem. Caso detete algum movimento, deve reduzir a velocidade e parar na oportunidade mais próxima, reapertando as uniões roscadas e as fixações do suporte de bicicletas ou das bicicletas. Em caso de incumprimento das indicações, pode acontecer que o suporte de bicicletas e/ou a carga montada se soltem do veículo provocando ferimentos em pessoas ou originando acidentes. Cuidado Não colocar lubrificante nas uniões roscadas previamente montadas. As uniões roscadas podem soltar-se automaticamente, sendo possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. Cuidado Se a carga (as bicicletas) estiver projetada a mais de 40 cm do rebordo exterior da superfície de saída da luz dos farolins e das luzes de presença do sistema de suporte traseiro, esta deve ser devidamente identificada, de lado, a uma altura máx. de 40 cm a contar a partir do rebordo e máx. de 150 cm acima da faixa de rodagem, para a frente com uma luz branca e para trás com uma luz vermelha. No transporte das bicicletas, identificar ainda rodas projetadas lateralmente para fora do veículo. Na condução noturna, cobrir os refletores das rodas, evitando assim uma imagem distorcida da iluminação do veículo para quem circula atrás, evitando prejudicar o restante trânsito. Em caso de incumprimento podem ocorrer acidentes. Cuidado Antes de iniciar uma viagem, verificar o funcionamento do dispositivo de iluminação. Com o farolim de nevoeiro ligado no suporte de bicicletas, desligar o farolim de nevoeiro do veículo, uma vez que não é permitido circular com ambos ligados. Nas versões de veículos cuja homologação é posterior a 01.10.1998, o sistema de suportetraseiro e a carga transportada não podem cobrir o terceiro Stop. O terceiro Stop do veículo deve estar visível: do lado direito e esquerdo no que diz respeito ao eixo longitudinal do veículo, descrevendo um ângulo horizontal de 10°, em relação à parte superior, as arestas das luzes, descrevendo um ângulo verticalde 10° e para baixo, em relação à aresta inferior das luzes, descrevendo um ângulo vertical de 5°. Se estes valores não forem respeitados, é necessário montar uma terceira luz dos travões de substituição. Em caso de incumprimento podem ocorrer acidentes. Cuidado A montagem do suporte de bicicletas e das bicicletas origina um alteração no comportamento de condução e de travagem, assim como uma maior sensibilidade do veículo a ventos laterais. A velocidade máx. de 130 km/h não deve ser excedida. Não cobrir as bicicletas com encerados, coberturas de proteção ou afins, sob pena de influenciar significativamente o comportamento da força do vento e de condução. Empurrar objetos pesados que possam estar na bagageira o mais possível para a frente, evitando assim um peso excessivo na traseira. O comportamento de andamento deve ser sempre adaptado às condições da estrada, de trânsito e climatéricas, devendo circular-se com cuidado sempre que o veículo esteja carregado. Em caso de incumprimento das indicações, pode acontecer que o suporte de bicicletas e/ou a carga montada se soltem do veículo provocando ferimentos em pessoas ou originando acidentes. Cuidado Caso o veiculo esteja equipado com uma tampa da bagageira elétrica, com o suporte de bicicletas montado, garantir a existência de suficiente espaço livre. Se possível desativar a tampa da bagageira elétrica e operá-la manualmente. Antes de utilizar sistemas de lavagem automática, desmontar o suporte de bicicletas. O suporte de bicicletas, o veículo e/ou o sistema de lavagem automática podem ficar danificados.- 70 - Informação sobre eliminação Elimine componentes, acessórios e embalagens para uma reciclagem ecológica. Não elimine os conjuntos de lâmpadas através do lixo doméstico ou do lixo não reciclável. De acordo com a diretiva europeia 2012/19/UE ou REEE, os dispositivos elétricos inutilizados devem ser recolhidos separadamente e direcionados para uma reciclagem ecológica. Retire os conjuntos de lâmpadas dos suportes e entregue os componentes inutilizados num ponto de recolha adequado. Consulte o seu revendedor especializado.- 71 -
