MANUAL DE UTILIZADOR i41 S-DC Uebler

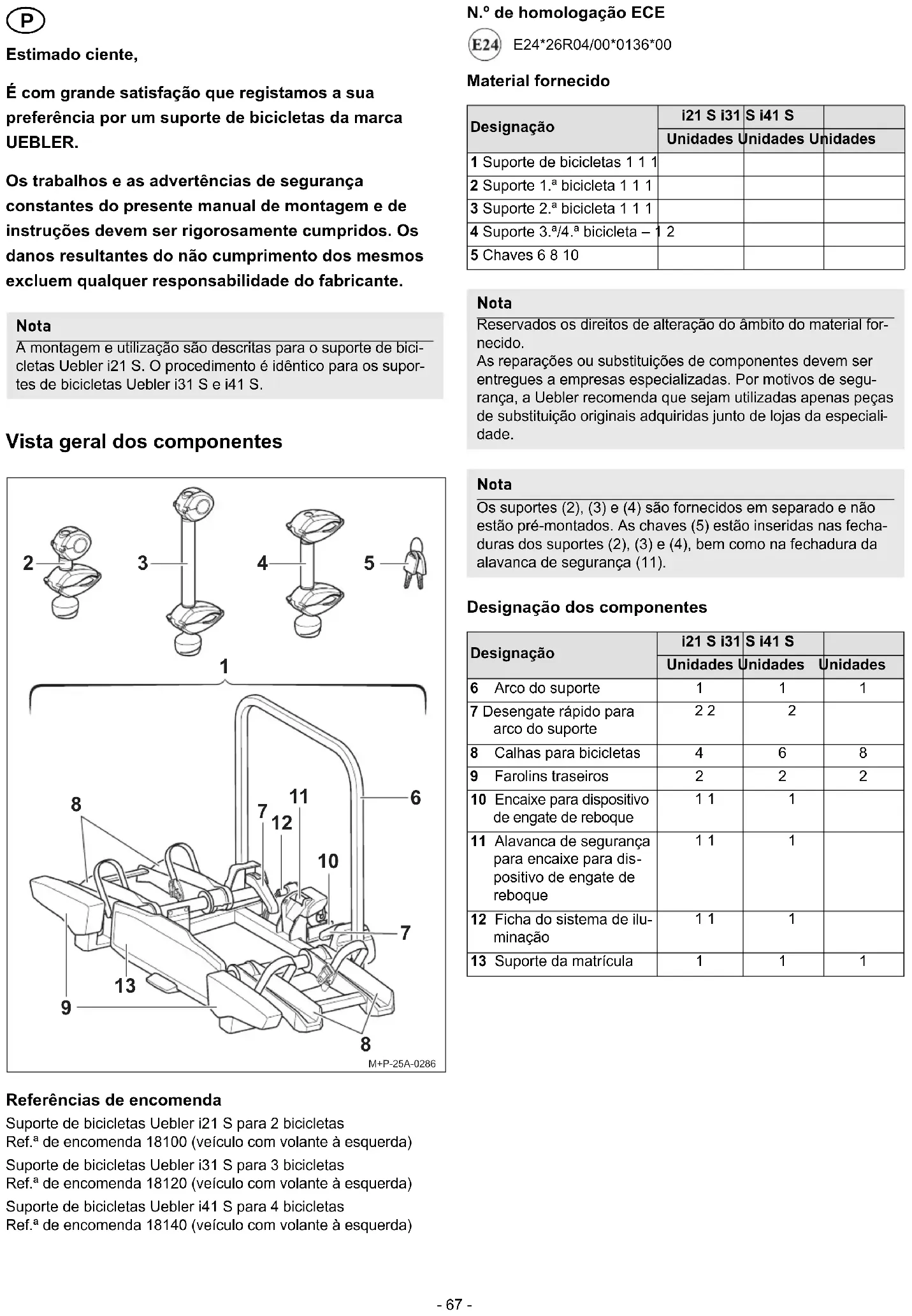

Estimado ciente, É com grande satisfação que registamos a sua preferência por um suporte de bicicletas da marca UEBLER. Os trabalhos e as advertências de segurança constantes do presente manual de montagem e de instruções devem ser rigorosamente cumpridos. Os danos resultantes do não cumprimento dos mesmos excluem qualquer responsabilidade do fabricante. Vista geral dos componentes Referências de encomenda Suporte de bicicletas Uebler i21 S para 2 bicicletas Ref.ª de encomenda 18100 (veículo com volante à esquerda) Suporte de bicicletas Uebler i31 S para 3 bicicletas Ref.ª de encomenda 18120 (veículo com volante à esquerda) Suporte de bicicletas Uebler i41 S para 4 bicicletas Ref.ª de encomenda 18140 (veículo com volante à esquerda) N.º de homologação ECE E24*26R04/00*0136*00 Material fornecido Designação dos componentes Nota A montagem e utilização são descritas para o suporte de bici- cletas Uebler i21 S. O procedimento é idêntico para os supor- tes de bicicletas Uebler i31 S e i41 S.

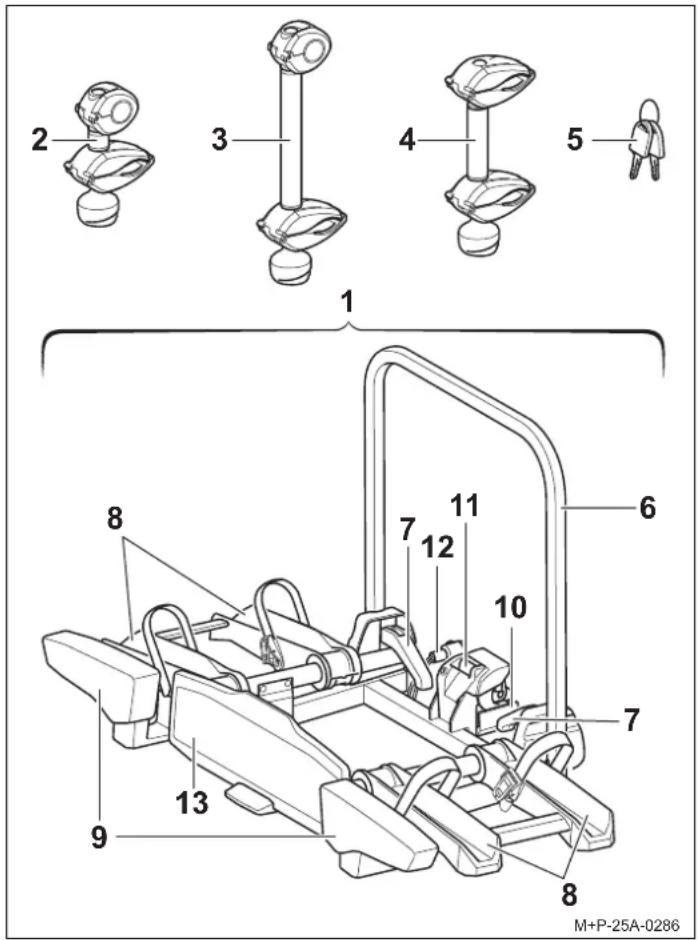

M+P-25A-0286 Designação i21 S i31 S i41 S Unidades Unidades Unidades 1 Suporte de bicicletas 1 1 1 2 Suporte 1.ª bicicleta 1 1 1 3 Suporte 2.ª bicicleta 1 1 1 4 Suporte 3.ª/4.ª bicicleta – 1 2 5 Chaves 6 8 10 Nota Reservados os direitos de alteração do âmbito do material for- necido. As reparações ou substituições de componentes devem ser entregues a empresas especializadas. Por motivos de segu- rança, a Uebler recomenda que sejam utilizadas apenas peças de substituição originais adquiridas junto de lojas da especiali

dade. Nota Os suportes (2), (3) e (4) são fornecidos em separado e não estão pré-montados. As chaves (5) estão inseridas nas fecha- duras dos suportes (2), (3) e (4), bem como na fechadura da alavanca de segurança (11). Designação i21 S i31 S i41 S Unidades Unidades Unidades 6 Arco do suporte 1 1 1 7 Desengate rápido para arco do suporte

12 Ficha do sistema de ilu- minação

13 Suporte da matrícula 1 1 1- 68 - Dados técnicos Montar e desmontar o suporte de bicicletas no veículo Carga máxima (volume de carga) Uebler i21 S: Carga vertical admissível sobre a lança

– peso próprio = carga máx. a Se os valores do engate de reboque e do veículo divergirem, deve ser considerado o valor mais baixo. Carga vertical admissível sobre a lança Peso próprio Carga máx. 50 kg Uebler i21 S = aprox. 13,5 kg 36,5 kg 60 kg 46,5 kg 70 kg 56,5 kg ≥ 73,5 kg 60 kg Uebler i31 S: Carga vertical admissível sobre a lança

– peso próprio = carga máx. Carga vertical admissível sobre a lança Peso próprio Carga máx. 50 kg Uebler i31 S = aprox. 16 kg 34 kg 60 kg 44 kg ≥ 70 kg 54 kg Uebler i41 S: Carga vertical admissível sobre a lança

– peso próprio = carga máx. Carga vertical admissível sobre a lança Peso próprio Carga máx. 75 kg Uebler i41 S = aprox. 20 kg 55 kg ≥ 80 kg 60 kg Ligação elétrica Alimentação de corrente 13 polos, 12 V Peso da bicicleta Peso máximo por bicicleta

30 kg b No caso de bicicletas com pesos diferentes, a bicicleta mais pesada tem de ser montada mais próximo do veículo Diâmetro máximo dos tubos do quadro da bicicleta Tubo redondo 75 mm Tubo oval 75 x 45 mm Cuidado O engate de reboque e o veículo devem ser adequados para montagem de um suporte de bicicletas:

• Carga vertical admissível sobre a lança do engate de reboque (ver placa de identificação no engate de reboque e no manual de instruções do veículo)

• Material do engate de reboque com espessura mín. 52-3 (consultar a placa de identificação no engate de reboque) Em caso de incumprimento das indicações, pode acontecer que o suporte de bicicletas e as bicicletas montadas se soltem do veículo, provocando ferimentos em pessoas ou originando acidentes. A cabeça esférica deve ser limpa de sujidades e de lubrifi- cante antes da montagem. Cuidado A alteração das dimensões do veículo (largura, altura, profun- didade) em conjunto com o suporte de bicicletas pode, em caso de desrespeito pelas dimensões do veículo, originar feri

mentos em si próprio ou em terceiros, e/ou originar danos ma- teriais. Nas entradas e passagens, ter em atenção a alteração das di- mensões do veículo. Atenção na marcha-atrás. Cuidado Verificar o funcionamento correto do dispositivo de iluminação antes de qualquer deslocação, caso contrário, podem ocorrer acidentes. Nota Se não estiver a ser utilizado, desmontar o suporte de bicicle- tas do veículo.- 69 - Montar o suporte de bicicletas no veículo

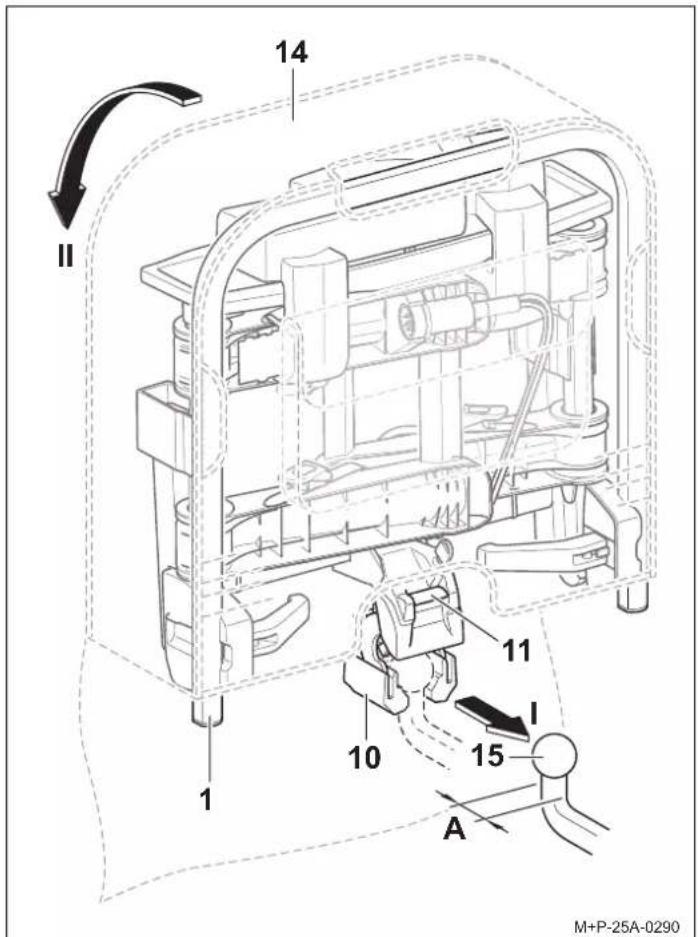

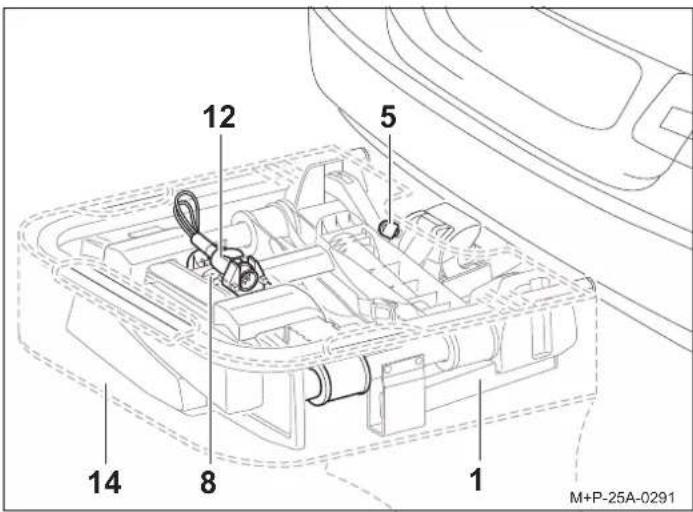

1. Abrir a tampa da bolsa (14)

2. Pressionar a alavanca de segurança (11) para abrir o

4. Bascular o suporte de bicicletas (1) para baixo até a alavanca

de segurança (11) encaixar audivelmente (seta II). A marca vermelha na alavanca de segurança (11) não pode estar mais visível.

5. Controlar se o suporte de bicicletas (1) está paralelamente

para o para-choques e, mais ou menos, paralelamente para o chão. Abanar o suporte de bicicletas (1) para verificar a fixação segura. Caso necessário, retirar o suporte de bicicletas (1) e voltar a montá-lo.

6. Remover a bolsa (14) do suporte de bicicletas (1).

7. Bloquear o suporte de bicicletas (1) com a chave (5) e retirá-la.

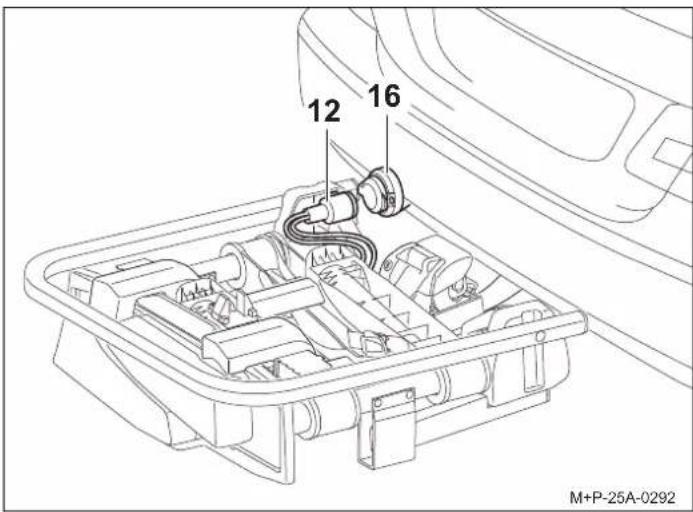

8. Puxar a ficha (12) para fora do seu suporte na calha para a

9. Inserir a ficha (12) na tomada (16) do veículo e rodá-la para a

direita até ao batente. 1 A bolsa está opcionalmente disponível (para o suporte de bici- cletas Uebler i21 S ref.ª de encomenda 25020, para o suporte de bicicletas Uebler i31 S ref.ª de encomenda 25030, para o suporte de bicicletas Uebler i41 S ref.ª de encomenda 25040). Nota Para o suporte de bicicletas i41 S, o gancho de reboque do en- gate de reboque (15) tem de ter um diâmetro de, no mínimo, 28,5 mm (A).

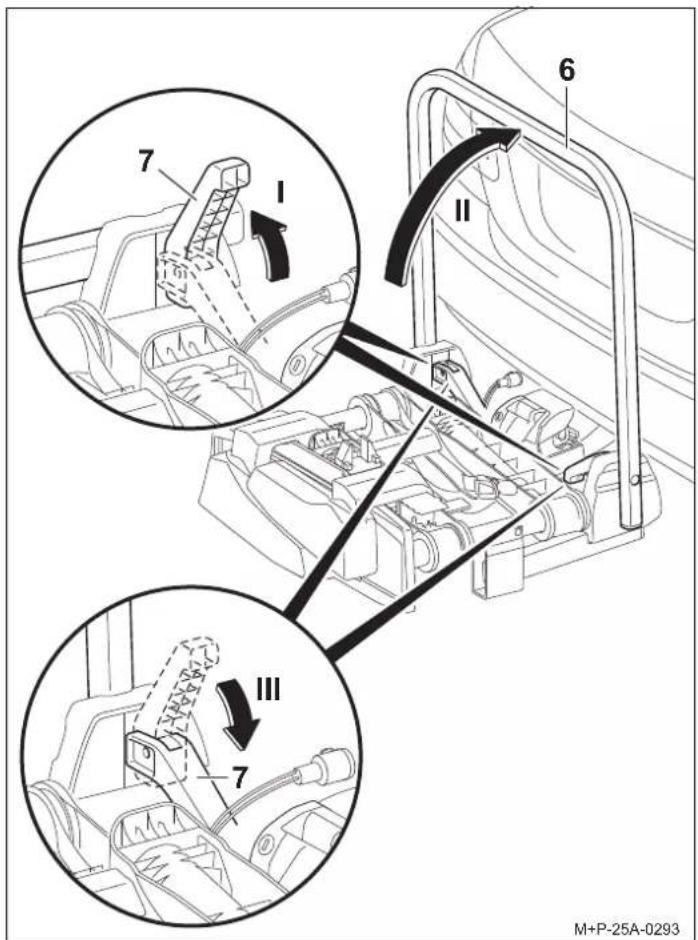

10. Abrir os desengates rápidos (7) para cima (seta I) e levantar

(seta II) o arco do suporte (6).

11. Voltar a fechar completamente (seta III) os desengates

rápidos (7), de forma a que o arco do suporte (6) fique fixo.

12. Abrir as calhas para as rodas (8) agarrando nas travessas (17)

13. Controlar o funcionamento do sistema de iluminação.

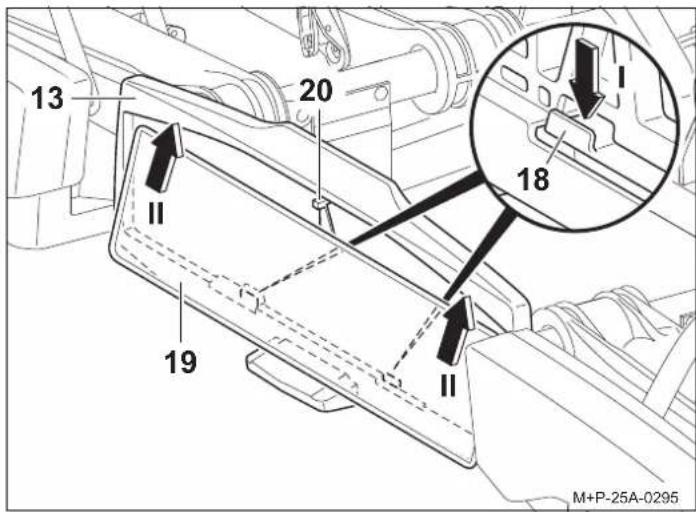

14. Empurrar os suportes (18) para baixo (seta I).

15. Colocar a matrícula (19) dentro do respetivo suporte (13),

premir para cima e encaixar totalmente (setas II).

16. Soltar o suporte (18) e verificar se a matrícula está fixa.

Desmontar o suporte de bicicletas do veículo

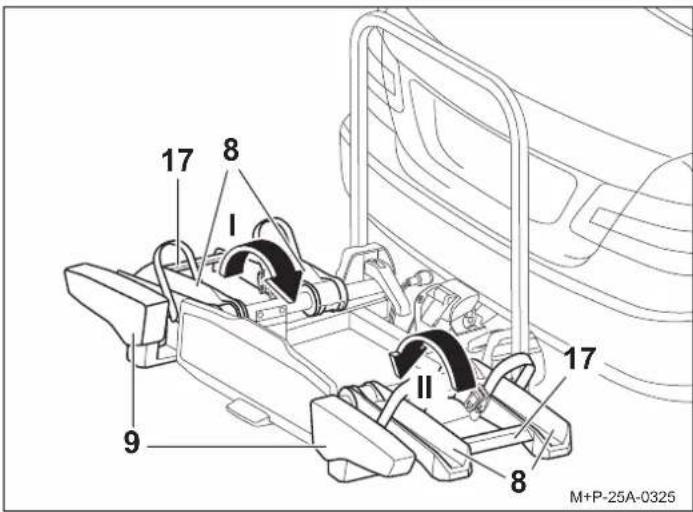

1. Agarrar no lado esquerdo da calha para as rodas pela

travessa (17) e fechar (seta I).

2. Agarrar no lado direito da calha para as rodas pela

travessa (17) e fechar (seta II). Cuidado Abrir as calhas para as rodas (8) agarrando sempre nas travessas (17) e nunca nos farolins traseiros (9). Caso contrá- rio, podem ocorrer danos nos farolins traseiros (9).

M+P-25A-0294 Nota Para a colocação de chapas de matrícula mais altas, premir o batente (20) para trás e empurrar a matrícula totalmente para dentro do respetivo suporte (13). Nota A matrícula no suporte de bicicletas deve coincidir com a ma- trícula do veículo e estar bem legível. Cuidado Fechar as calhas para as rodas (8) agarrando sempre nas travessas (17) e nunca nos farolins traseiros (9). Caso contrá- rio, podem ocorrer danos nos farolins traseiros (9).

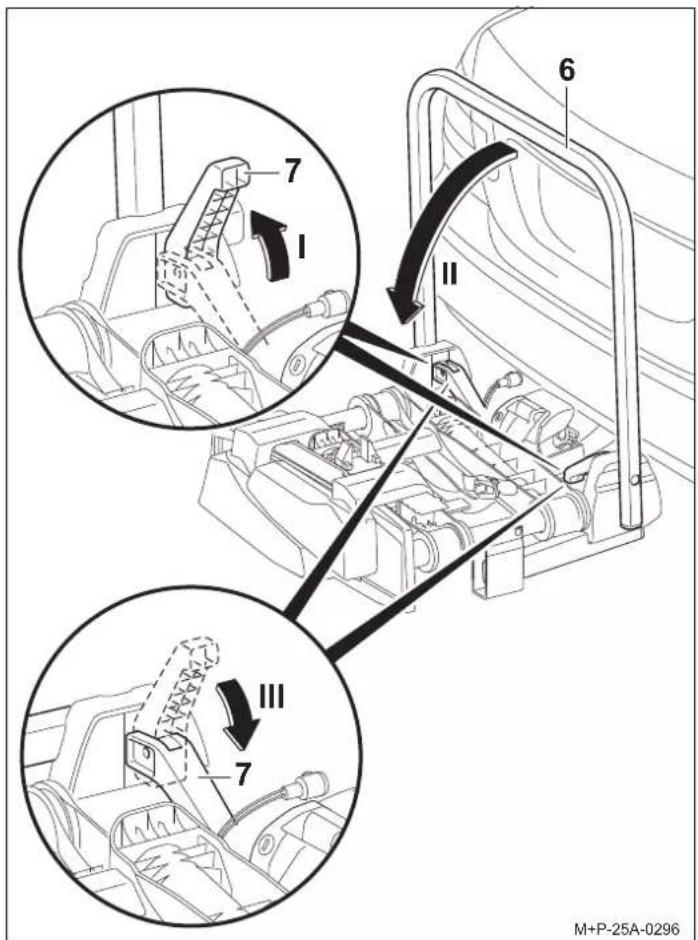

3. Abrir os desengates rápidos (7) para cima (seta I) e baixar

(seta II) o arco do suporte (6).

4. Voltar a fechar completamente (seta III) os desengates

rápidos (7), de forma a que o arco do suporte (6) fique fixo.

5. Remover a ficha (12) da tomada (16) do veículo e encaixá-la

no seu suporte na calha para a roda (8).

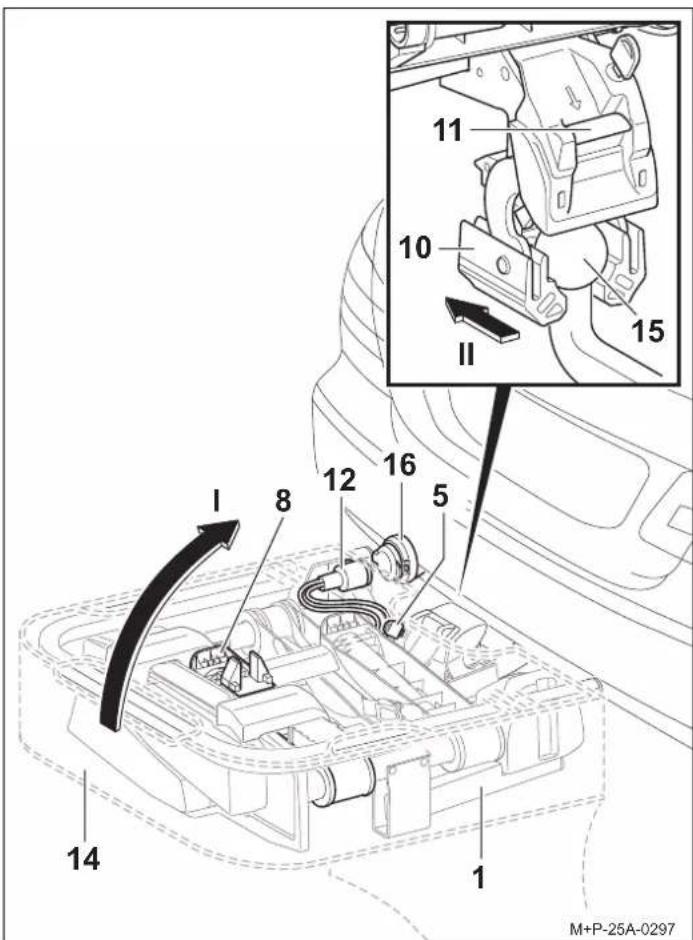

8. Pressionar a alavanca de segurança (11) e colocar o suporte

de bicicletas (1) verticalmente para cima (seta I).

9. Puxar o suporte de bicicletas (1) para trás, para fora da cabeça

Nota Limpar o desengate rápido (7) e o arco do suporte (6) com água e sabão regularmente ou em caso de sujidade/dificulda- des no movimento.

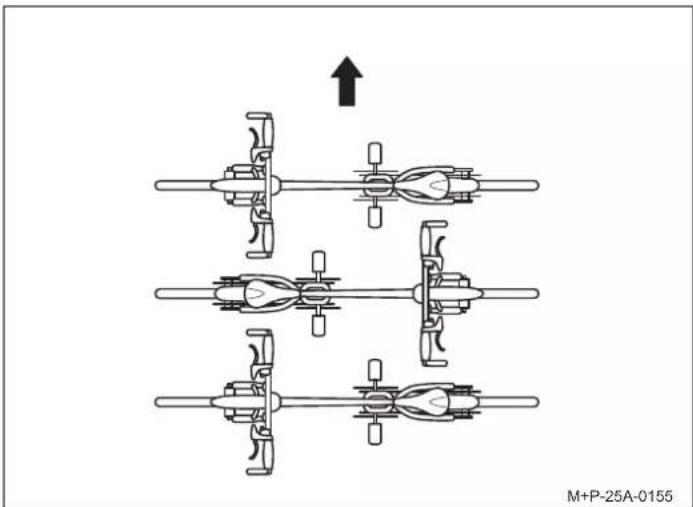

M+P-25A-0297- 72 - Montar/desmontar bicicletas Posicionamento das bicicletas Tomar em consideração o posicionamento das bicicletas em relação ao sentido de marcha (seta). Montagem da primeira bicicleta

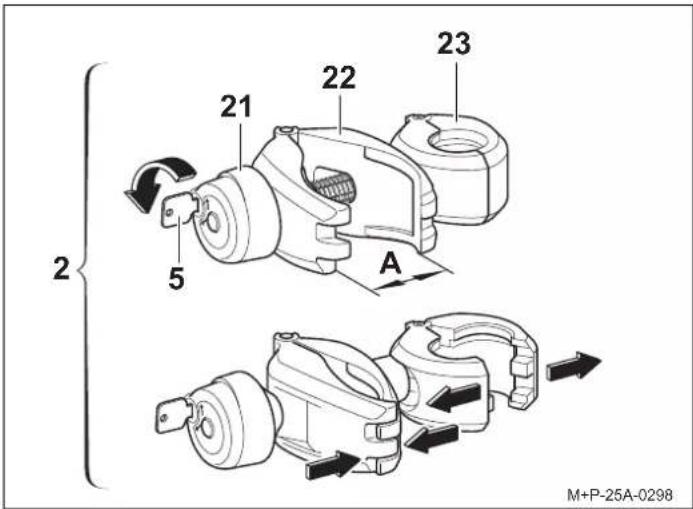

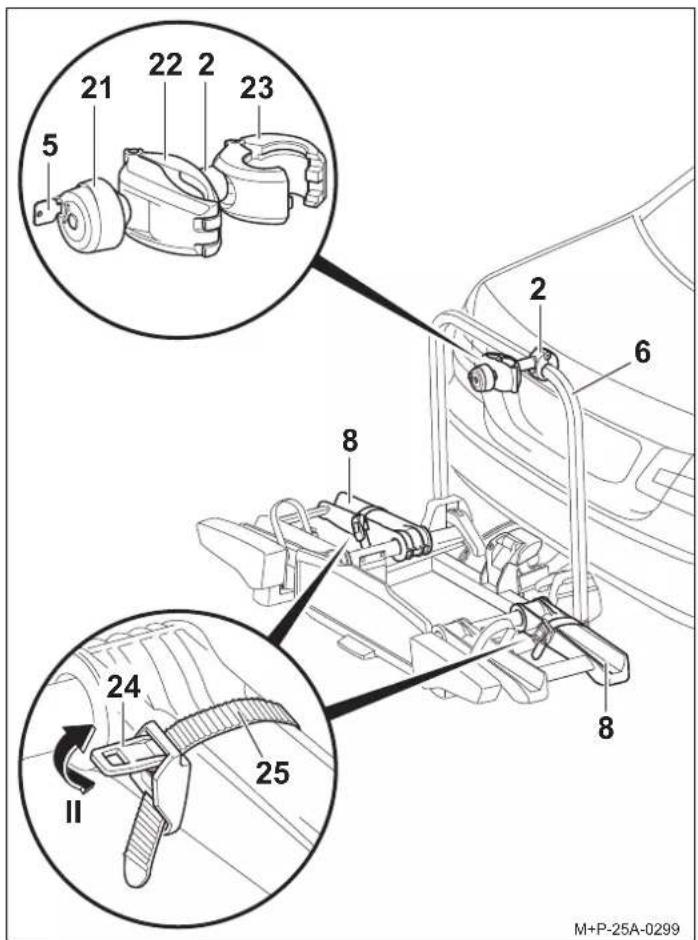

1. Desbloquear o punho rotativo (21) com a chave (5).

2. Desenroscar o punho rotativo (21) até o grampo (22) ficar

O grampo (23) abre-se. Cuidado O suporte de bicicletas para o engate de reboque destina-se exclusivamente ao transporte de bicicletas. Apenas podem ser transportadas bicicletas com um peso máx. de 30 kg/cada no suporte de bicicletas. Não é permitido exceder a carga útil máxima do suporte de bi- cicletas, a carga vertical admissível sobre a lança do engate de reboque, bem como o peso bruto admissível e a carga máxima admissível sobre o eixo do veículo (consultar Manual de Instru

ções do veículo). Em caso de incumprimento do disposto, é possível que o su- porte de bicicletas e as bicicletas já montadas se soltem do veí- culo, originando ferimentos em pessoas e/ou acidentes. Cuidado As bicicletas devem ser fixas ao suporte de bicicletas de modo uniforme e com um centro de gravidade baixo, sendo fixas com um suporte, respetivamente, ao quadro da bicicleta e com cin

tas tensoras nas rodas dianteira e traseira, protegendo-as con- tra quedas. Em caso de incumprimento destas disposições, as bicicletas e/ ou peças soltas podem ser projetadas, em andamento, origi

nando acidentes na circulação automóvel, com os danos ma- teriais e pessoais associados. Antes da montagem, retirar das bicicletas as cadeiras de crian- ças e todas as peças soltas, tais como garrafas de bebidas, al- forjes, baterias de bicicletas elétricas, etc., e guardar. Cuidado Existe perigo de ferimentos em caso de derrapagem/queda das bicicletas. Fixe as bicicletas contra derrapagens/queda. A montagem e desmontagem das bicicletas devem ser realiza- das com a ajuda de uma segunda pessoa. Cuidado Dependendo do modelo do veículo, o suporte de bicicletas com as bicicletas pode estar posicionado demasiado perto do sistema de escape do veículo. Devido ao tubo de escape e/ou gases de escape quentes, o suporte de bicicletas e/ou as bici

cletas podem ser danificados. Neste caso, o suporte de bici- cletas não é adequado para utilização. Para o transporte de bicicletas com peças em carbono, con- tactar o fabricante/revendedor para esclarecer se essas bici- cletas podem ser transportadas sobre o suporte de bicicletas. Nota As bicicletas mais pesadas devem ser montadas mais perto do veículo e as mais leves (p. ex., bicicletas de criança) na parte posterior do suporte de bicicletas. Montar a primeira bicicleta com a cremalheira virada para o veículo. M+P-25A-0155

e soltar o grampo comprimido (22). O grampo (23) fecha-se.

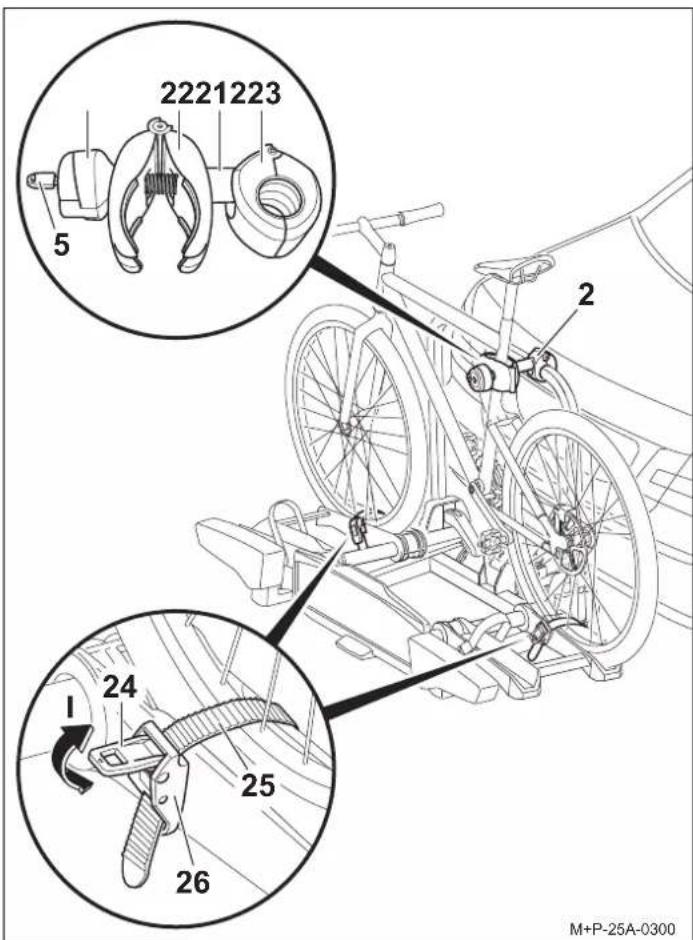

6. Colocar a bicicleta sobre as calhas para as rodas e posicionar

o suporte (2) com o grampo (22) em relação ao quadro da bicicleta. Fixar a bicicleta contra queda.

7. Apertar o grampo (22) no quadro da bicicleta com o punho

8. Bloquear o suporte (2) com a chave (5) e retirá-la.

11. Com a ajuda dos tensores (24), apertar (seta I) as cintas

M+P-25A-0299 Cuidado Fixar o suporte (2) apenas no quadro da bicicleta, caso contrá- rio pode danificar outras peças da bicicleta. Não podem ficar entalados quaisquer componentes, p.ex. cabos de mudanças e de travões. Os suportes com defeito devem ser substituídos imediatamente. Cuidado As cintas tensoras (25) não devem ficar demasiado apertadas, sob pena de danificar os pneus ou os aros. Nota Os pernos roscados do suporte devem ser regularmente lim- pos e lubrificados, de forma a evitar que os punhos rotativos fi- quem presos.

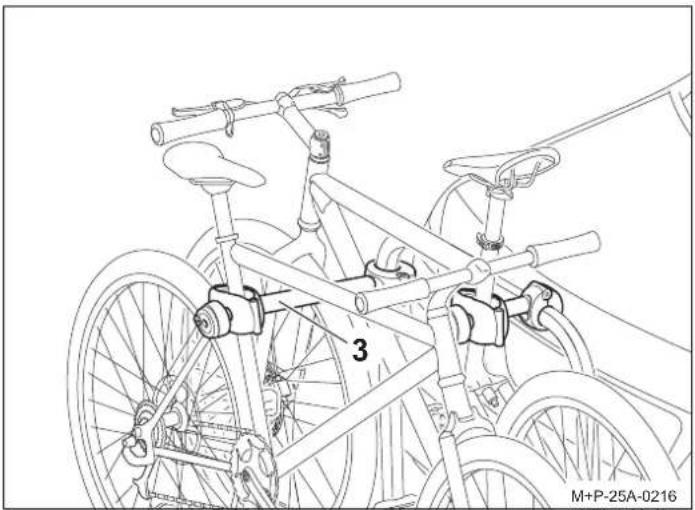

M+P-25A-0300- 74 - Montar a segunda bicicleta A montagem da segunda bicicleta é idêntica à montagem da primeira. Ter em atenção o posicionamento contrário de ambas as bicicletas. Montar a terceira

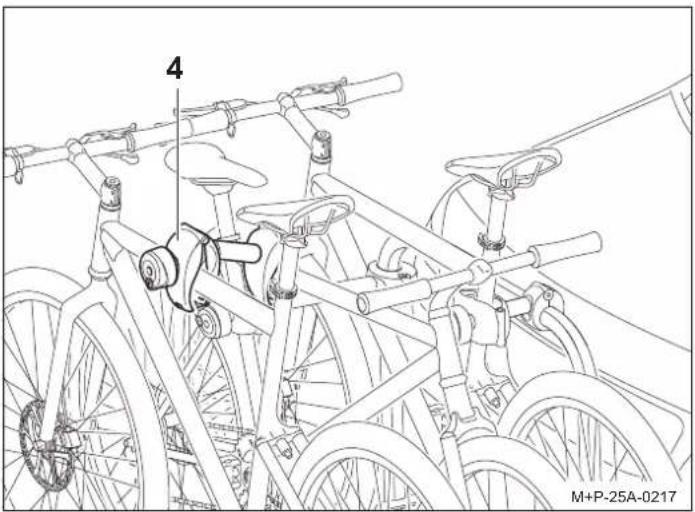

bicicleta A montagem da terceira e da quarta bicicletas é idêntica à montagem da primeira. Ter em atenção o posicionamento contrário de todas as bicicletas. A terceira bicicleta é fixada à segunda bicicleta com o suporte (4). A quarta bicicleta é fixada à terceira bicicleta com o segundo suporte (4). Desmontar as bicicletas A libertação dos suportes (2), (3) e (4) e a desmontagem das bicicletas são feitas pela ordem inversa. Guardar os suportes (2), (3) e (4) no compartimento lateral da bolsa (14). Fechar/rebater o suporte de bicicletas Baixar o suporte de bicicletas Para abrir a tampa da bagageira ou para o carregamento e descarregamento do porta-malas, o suporte de bicicletas pode ser baixado. Acionar o pedal (27) e baixar o suporte de bicicletas (1) puxando pelo arco do suporte (6) ou pelo quadro da bicicleta, no caso de bicicletas montadas. Cuidado Fixar o suporte (3) apenas no quadro da bicicleta, caso contrário pode danificar outras peças da bicicleta. Não podem ficar entalados quaisquer componentes, p.ex. cabos de mudanças e de travões. Os suportes com defeito devem ser substituídos imediatamente. 2 Suporte de bicicletas Uebler i31 S para 3 bicicletas 3 Suporte de bicicletas Uebler i41 S para 4 bicicletas Cuidado Fixar o suporte (4) apenas no quadro da bicicleta, caso contrá- rio pode danificar outras peças da bicicleta. Não podem ficar entalados quaisquer componentes, p.ex. ca- bos de mudanças e de travões. Os suportes com defeito de- vem ser substituídos imediatamente.

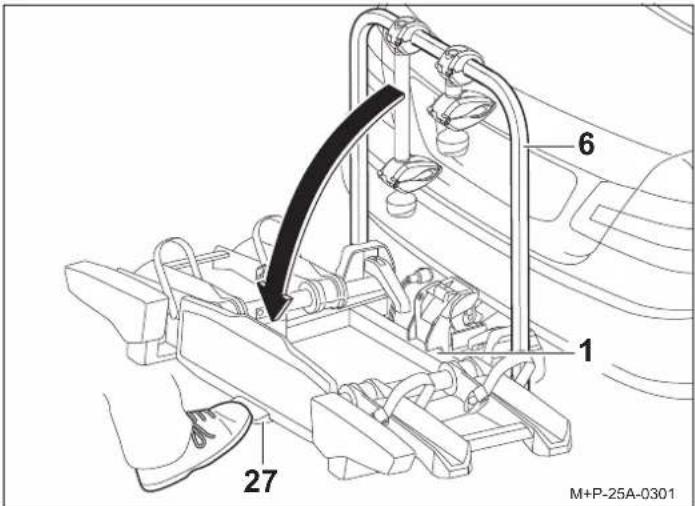

M+P-25A-0217 Cuidado Baixar lentamente o suporte de bicicletas e certificar-se de que não existe ninguém nem nada na zona de basculamento. Existe perigo de esmagamento para pessoas e objetos pre- sentes na zona de basculamento da bicicleta. Certificar-se de que o suporte de bicicletas, ao rebater, engata totalmente nos dois ganchos e prende, sob pena de a bicicleta se soltar durante o andamento e provocar ferimentos, a si ou outras pessoas, ou danos materiais. Cuidado No caso de suporte de bicicletas Uebler i41 S (articulado

90°), o guiador da quarta bicicleta pode embater no chão devido ao ângulo de inclinação maior. Assim, podem ocorrer danos no guiador. Se necessário, desmontar a bicicleta antes de inclinar.

1. Rebater o suporte de bicicletas (1) até os dois ganchos (28)

engatarem totalmente na armação (29) e trancar.

2. Abanar o suporte de bicicletas (1) para verificar a posição

firme. Caso necessário, voltar a bascular o suporte de bicicletas (1) e rebater uma vez mais. Preparação da viagem Se o suporte de bicicletas não estiver totalmente carregado, verificar se:

• todos os suportes desnecessários foram retirados do arco do suporte e devidamente guardados na bagageira.

• foram retiradas e guardadas todas as chaves.

• as cintas tensoras das calhas das rodas foram fechadas. Substituição das lâmpadas Cuidado Todas as uniões roscadas e fixações do suporte de bicicletas e das bicicletas propriamente ditas devem, após cada monta- gem, antes de cada deslocação e também durante uma via- gem mais prolongada, ser controladas e reapertadas, caso necessário. Em caso de incumprimento do disposto, é possível que o su- porte de bicicletas e as bicicletas já montadas se soltem do veí- culo, originando ferimentos em pessoas e/ou acidentes. Esta verificação deve ser repetida em intervalos regulares, de- pendendo do estado da faixa de rodagem. Cuidado Verificar o funcionamento correto do dispositivo de iluminação antes de qualquer deslocação, caso contrário, podem ocorrer acidentes. Nota A matrícula e o dispositivo de iluminação do suporte de bicicle- tas não podem ficar encobertos.

M+P-25A-0302 Cuidado Para a substituição das lâmpadas é necessário que a ignição do veículo se encontre desligada e a ficha do dispositivo de ilu- minação esteja desligada da ficha do sistema elétrico do aco- plamento do reboque. Em caso de incumprimento do disposto, podem ocorrer curto-circuitos ou danos materiais. Em caso de dúvida, a substituição das lâmpadas deverá ser efetuada por uma empresa especializada. Nota A substituição das lâmpadas é descrita e apresentada na luz traseira esquerda do suporte de bicicletas. Proceder de forma semelhante para a luz traseira direita. Nota Ao encomendar uma nova lâmpada incandescente, é neces- sário indicar a designação da lâmpada em questão. Designação Número de peça de substituição 30 Indicador de direção

BL PY21W 12V amarelo a A lâmpada incandescente pode ser adquirida em lojas da especialidade. E1687 31 Iluminação da chapa de matrícula BL C5W 12V (35 mm de comprimento) branco E1687 32 Farol de nevoeiro traseiro

no farolim traseiro esquerdo BL PR21W 12V vermelho E1687 Farol da marcha-atrás

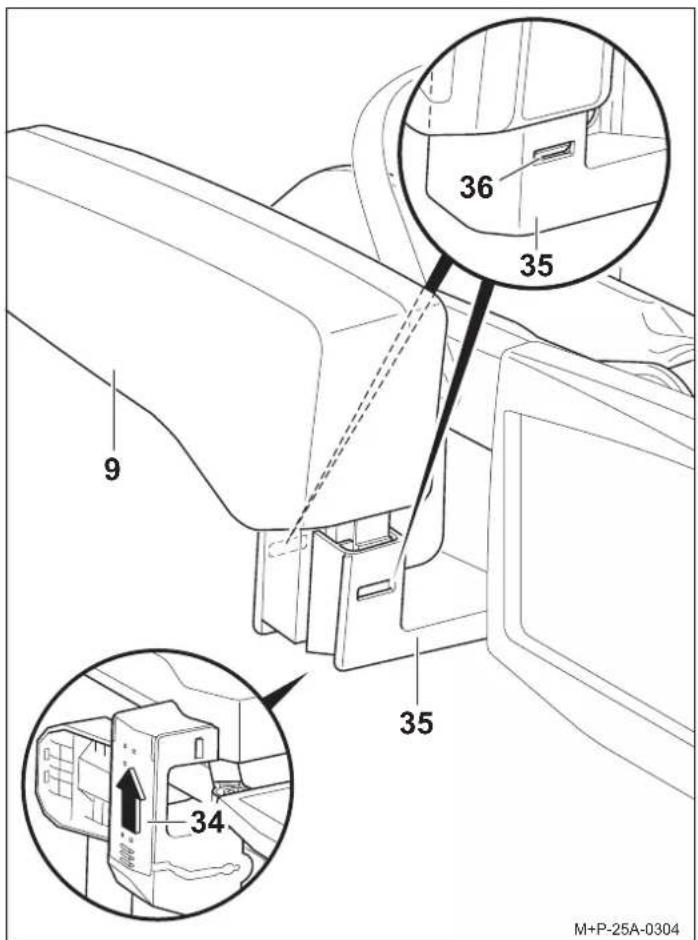

1. Deslocar a cobertura (34) na parte de baixo do suporte (35) no

sentido da seta e soltar o cabo que se encontra por baixo totalmente do suporte (35).

2. Pressionar os trincos (36) e puxar a luz traseira (9) com

cuidado para fora do suporte (35).

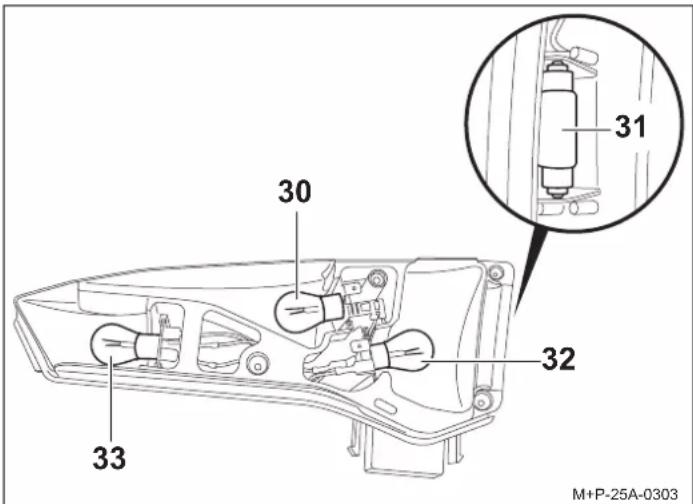

4. Pressionar ligeiramente a lâmpada incandescente danificada

(30, 32, 33) no suporte da lâmpada (39), rodar 90° no sentido contrário ao dos ponteiros do relógio e retirar.

5. Puxar a lâmpada incandescente (31) para fora do

6. Pressionar ligeiramente a lâmpada incandescente

nova (30, 32, 33) no suporte da lâmpada (39) e rodar 90° no sentido dos ponteiros do relógio. Lâmpadas incandescentes necessárias , veja a página 75.

7. Pressionar ligeiramente a lâmpada incandescente nova (31) no

suporte da lâmpada (40). Lâmpada incandescente necessária, veja a página 75.

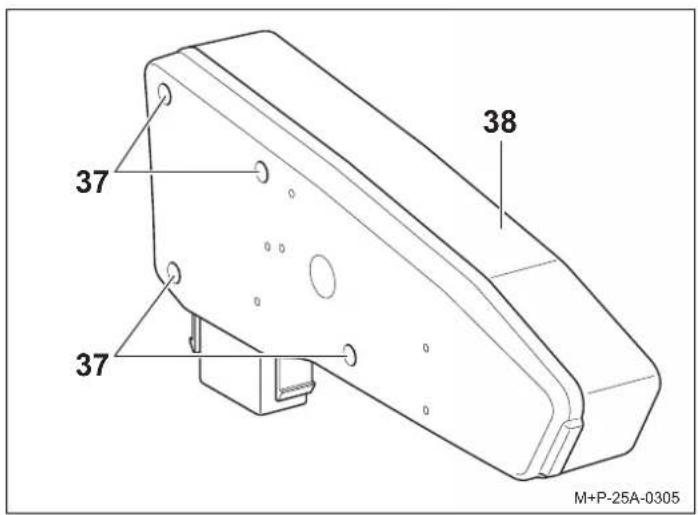

8. Voltar a colocar o vidro difusor (38) e apertar manualmente

com os parafusos (37).

9. A montagem do farolim traseiro (9) realiza-se na sequência

inversa. Durante a montagem, os trincos (36) e a cobertura (34) devem encaixar de forma audível.

M+P-25A-0305 Nota Pegar nas lâmpadas incandescentes novas apenas com um pano limpo e colocar no suporte da lâmpada (39, 40).

M+P-25A-0306- 77 - Advertências de segurança gerais O condutor do veículo é responsável por assegurar que a sua visão e a sua audição não sejam prejudicadas pelo suporte de bicicletas, pelas bicicletas ou pelo estado do veículo. O condutor deve garantir que o veículo, o suporte de bicicletas e as bicicletas obedecem aos requisitos e que a segurança rodoviária não é prejudicada. As iluminações e os dispositivos de iluminação recomendados devem estar presentes também durante o dia e estar funcionais. Este manual de montagem e de instruções contém a aprovação genérica do suporte de bicicletas para engates de reboque, devendo acompanhar sempre o veículo. Tenha em atenção as especificações legais de utilização de suportes de bicicletas nos países de utilização. Informação sobre eliminação Elimine componentes, acessórios e embalagens para uma reciclagem ecológica. Não elimine os conjuntos de lâmpadas através do lixo doméstico ou do lixo não reciclável. De acordo com a diretiva europeia 2012/19/UE ou REEE, os dispositivos elétricos inutilizados devem ser recolhidos separadamente e direcionados para uma reciclagem ecológica. Retire os conjuntos de lâmpadas dos suportes e entregue os componentes inutilizados num ponto de recolha adequado. Consulte o seu revendedor especializado. Cuidado Os trabalhos e as advertências de segurança constantes do presente manual de montagem e de instruções devem ser ri- gorosamente cumpridos. O suporte de bicicletas para o engate de reboque destina-se exclusivamente ao transporte de bicicletas. O suporte de bici

cletas não é adequado para utilização todo o terreno. Todas as uniões roscadas e fixações do suporte de bicicletas e das bicicletas propriamente ditas devem, após cada monta

gem, antes de cada deslocação e também durante uma via- gem mais prolongada, ser controladas e reapertadas, caso necessário. Esta verificação deve ser repetida em intervalos regulares, dependendo do estado da faixa de rodagem. Durante a deslocação, o condutor deve controlar pelo espelho retrovisor se o suporte de bicicletas e as bicicletas se movem. Caso detete algum movimento, deve reduzir a velocidade e pa- rar na oportunidade mais próxima, reapertando as uniões ros- cadas e as fixações do suporte de bicicletas ou das bicicletas. Em caso de incumprimento do disposto, é possível que o su- porte de bicicletas e as bicicletas já montadas se soltem do veí- culo, originando ferimentos em pessoas e/ou acidentes. Cuidado As peças móveis como, por exemplo, os pernos roscados dos suportes e dos desengates rápidos devem ser regularmente limpos e lubrificados, de forma a evitar que os punhos rotativos fiquem presos. Não aplicar lubrificante em nenhuma das outras uniões rosca- das. As uniões roscadas podem soltar-se automaticamente, sendo possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pes

soas e/ou acidentes. Cuidado Se as bicicletas se prolongarem mais de 40 cm para além da aresta exterior extrema da superfície de saída das luzes de presença dianteiras e traseiras do suporte de bicicletas, isto deverá ser sinalizado da seguinte forma: lateralmente, no má

ximo 40 cm acima da respetiva aresta e 150 cm acima da faixa de rodagem, para a frente através de uma lâmpada com luz branca e para trás através de uma lâmpada com luz vermelha. No transporte das bicicletas, identificar ainda rodas projetadas lateralmente para fora do veículo. Durante a condução noturna, cobrir os refletores das rodas, evitando assim uma imagem distorcida da iluminação do veí

culo para quem circula atrás, evitando prejudicar o restante trânsito. Em caso de incumprimento podem ocorrer acidentes. Cuidado Antes de iniciar uma viagem, controlar o funcionamento do sis- tema de iluminação. Com o farolim de nevoeiro ligado no su- porte de bicicletas, desligar o farolim de nevoeiro do veículo, uma vez que não é permitido circular com ambos ligados. Nas versões de veículos cuja homologação é posterior a

01.10.1998, o suporte de bicicletas montado ou as bicicletas

montadas não podem cobrir a terceira luz de travagem do veí

culo. A terceira luz de travagem do veículo deve estar visível: do lado direito e esquerdo relativamente ao eixo longitudinal do veículo, descrevendo um ângulo horizontal de 10°; para cima relativamente à aresta das luzes, descrevendo um ângulo ver

tical de 10°, e para baixo relativamente à aresta das luzes, des- crevendo um ângulo vertical de 5°. Se estes valores não forem respeitados, é necessário montar uma "terceira" luz de travagem de substituição. Em caso de incumprimento podem ocorrer acidentes. Cuidado A montagem do suporte de bicicletas e das bicicletas origina uma alteração no comportamento de condução e de travagem, assim como uma maior sensibilidade do veículo a ventos late

rais. A velocidade máx. de 130 km/h não deve ser excedida. Não cobrir as bicicletas com encerados, coberturas de prote- ção ou afins, sob pena de influenciar significativamente o com- portamento da força do vento e de condução. Empurrar objetos pesados que possam estar na bagageira o mais possível para a frente, evitando assim um peso excessivo na traseira. O comportamento de andamento deve ser sempre adaptado às condições da estrada, de trânsito e climatéricas, devendo circular com especial cuidado se o suporte de bicicletas estiver carregado. Em caso de incumprimento do disposto, é possível que o su- porte de bicicletas e as bicicletas já montadas se soltem do veí- culo, originando ferimentos em pessoas e/ou acidentes. Cuidado Caso o veículo esteja equipado com uma porta da bagageira elétrica, garantir a existência de espaço livre suficiente com o suporte de bicicletas montado. Se possível desativar a tampa da bagageira elétrica e operá-la manualmente. Antes de utilizar sistemas de lavagem automática, desmontar o suporte de bicicletas. Caso contrário, o suporte de bici

cletas, o veículo e/ou o sistema de lavagem automática podem ficar danificados.- 78 -
