BEDIENUNGSANLEITUNG i41 S-DC Uebler

Lieber Kunde, wir freuen uns, dass Sie sich für einen Fahrradträger von UEBLER entschieden haben. Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung auftreten, sind von jeglicher Haftung ausgeschlossen. Teileübersicht Bestellnummern Fahrradträger Uebler i21 S für 2 Fahrräder Best.-Nr. 18100 (Linkslenker) Fahrradträger Uebler i31 S für 3 Fahrräder Best.-Nr. 18120 (Linkslenker) Fahrradträger Uebler i41 S für 4 Fahrräder Best.-Nr. 18140 (Linkslenker) ECE-Betriebserlaubnisnummer E24*26R04/00*0136*00 Lieferumfang Teilebenennung Hinweis Die Montage und Bedienung wird für den Fahrradträger Uebler i21 S beschrieben und dargestellt. Für die Fahrradträ- ger Uebler i31 S und i41 S ist sinngemäß vorzugehen.

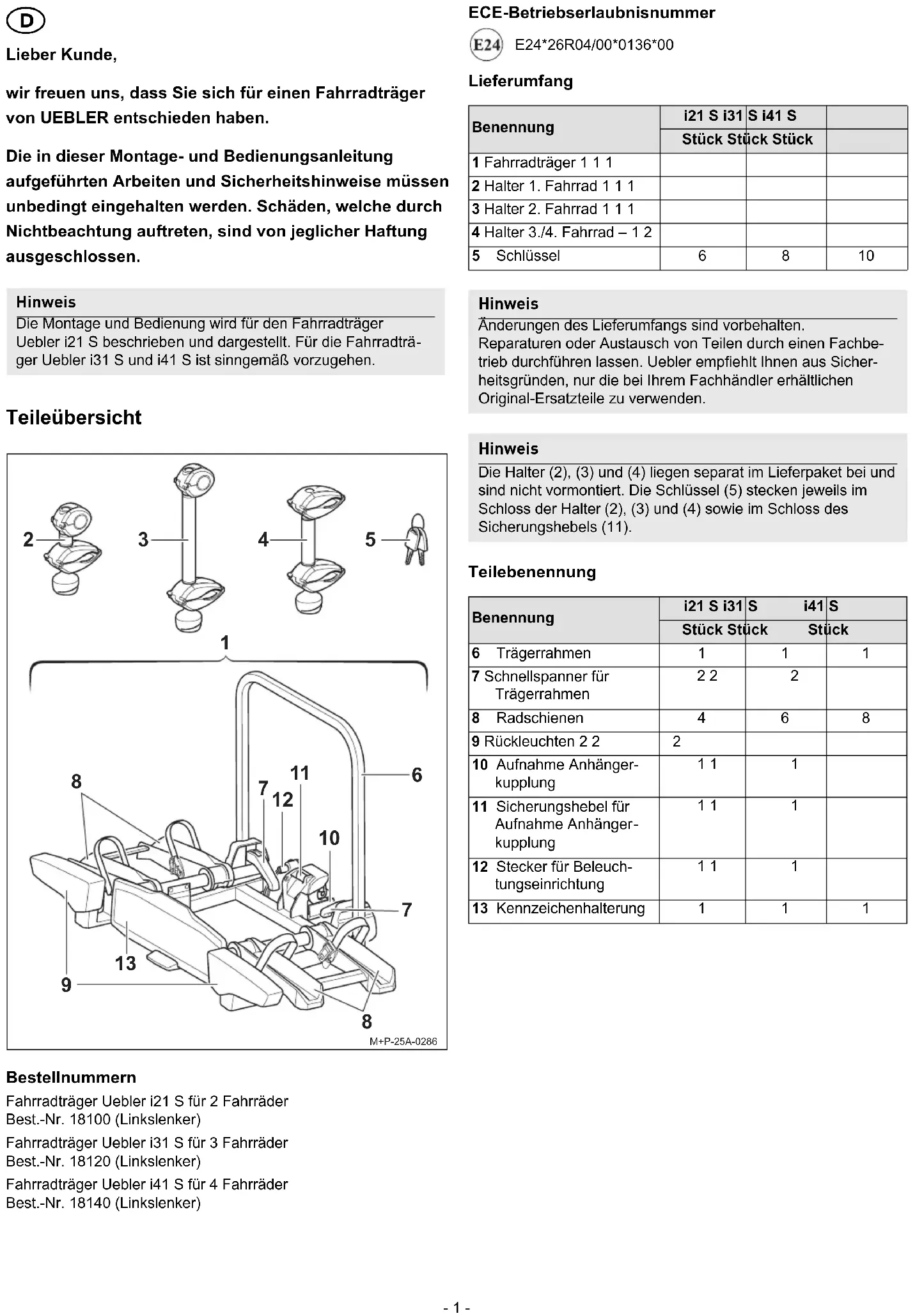

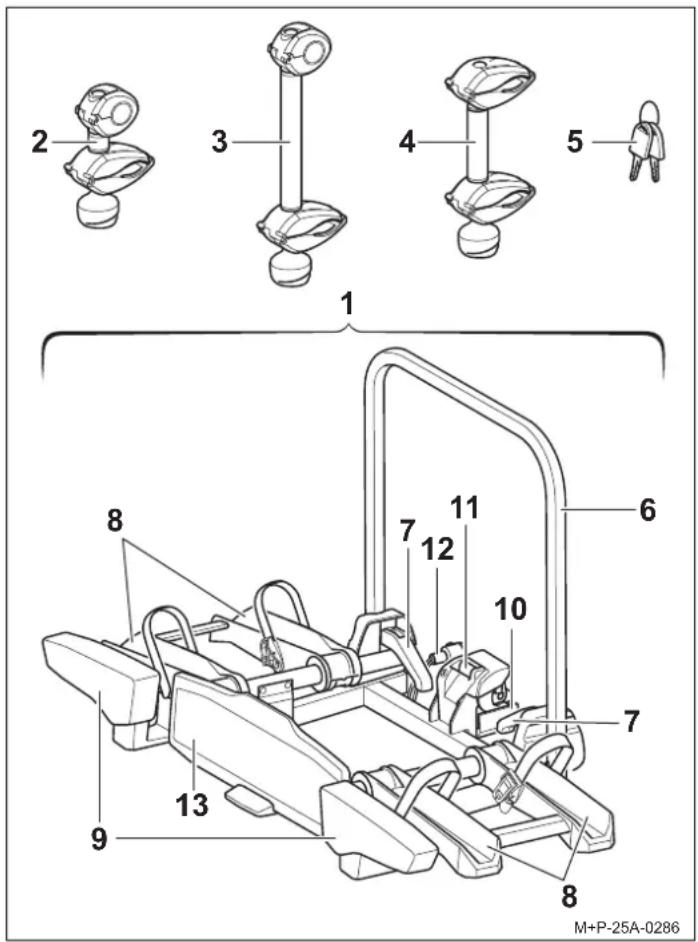

M+P-25A-0286 Benennung i21 S i31 S i41 S Stück Stück Stück 1 Fahrradträger 1 1 1 2 Halter 1. Fahrrad 1 1 1 3 Halter 2. Fahrrad 1 1 1 4 Halter 3./4. Fahrrad – 1 2 5 Schlüssel 6 8 10 Hinweis Änderungen des Lieferumfangs sind vorbehalten. Reparaturen oder Austausch von Teilen durch einen Fachbe- trieb durchführen lassen. Uebler empfiehlt Ihnen aus Sicher- heitsgründen, nur die bei Ihrem Fachhändler erhältlichen Original-Ersatzteile zu verwenden. Hinweis Die Halter (2), (3) und (4) liegen separat im Lieferpaket bei und sind nicht vormontiert. Die Schlüssel (5) stecken jeweils im Schloss der Halter (2), (3) und (4) sowie im Schloss des Sicherungshebels (11). Benennung i21 S i31 S i41 S Stück Stück Stück 6 Trägerrahmen 1 1 1 7 Schnellspanner für Trägerrahmen

8 Radschienen 4 6 8 9 Rückleuchten 2 2 2 10 Aufnahme Anhänger- kupplung

11 Sicherungshebel für Aufnahme Anhänger

12 Stecker für Beleuch- tungseinrichtung

13 Kennzeichenhalterung 1 1 1- 2 - Technische Daten Fahrradträger am Fahrzeug montieren/ demontieren Maximale Zuladung (Traglast) Uebler i21 S: Stützlast

– Eigengewicht = max. Zuladung a Sind die Werte von Anhängerkupplung und Fahrzeug abwei- chend, muss der niedrigere Wert berücksichtigt werden. Stützlast Eigengewicht max. Zuladung 50 kg Uebler i21 S = ca. 13,5 kg 36,5 kg 60 kg 46,5 kg 70 kg 56,5 kg ≥ 73,5 kg 60 kg Uebler i31 S: Stützlast

– Eigengewicht = max. Zuladung Stützlast Eigengewicht max. Zuladung 50 kg Uebler i31 S = ca. 16 kg 34 kg 60 kg 44 kg ≥ 70 kg 54 kg Uebler i41 S: Stützlast

– Eigengewicht = max. Zuladung Stützlast Eigengewicht max. Zuladung 75 kg Uebler i41 S = ca. 20 kg 55 kg ≥ 80 kg 60 kg Elektrischer Anschluss Stromversorgung 13-polig, 12 V Gewicht Fahrrad Maximales Gewicht je Fahrrad

30 kg b Bei unterschiedlich schweren Fahrrädern, muss das schwe- rere Fahrrad näher am Fahrzeug montiert werden Maximaler Rohrdurchmesser der Fahrradrahmen Rundrohr 75 mm Ovalrohr 75x45 mm Vorsicht Die Anhängerkupplung und das Fahrzeug müssen für den An- bau eines Fahrradträgers geeignet sein:

• Stützlast der Anhängerkupplung (siehe Typenschild an der Anhängerkupplung und Bedienungsanleitung des Fahrzeugs)

• Material der Anhängerkupplung mind. St 52-3 (siehe Typenschild an der Anhängerkupplung) Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und da- durch Sie und andere Personen verletzen oder einen Unfall verursachen. Der Kugelkopf muss vor der Montage gesäubert und entfettet werden. Vorsicht Durch die veränderten Fahrzeugmaße (Breite, Höhe, Tiefe) im Betrieb mit dem Fahrradträger können bei Nichtbeachtung der Fahrzeugmaße Sie und andere Personen verletzt werden und/ oder es kann zu Sachschäden kommen. Bei Ein- und Durchfahrten die veränderten Fahrzeugmaße be- achten. Vorsicht beim Rückwärtsfahren. Vorsicht Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie Funktion kontrollieren, sonst kann es zu Unfällen kommen. Hinweis Der Fahrradträger ist bei Nichtverwendung vom Fahrzeug zu demontieren.- 3 - Fahrradträger am Fahrzeug montieren

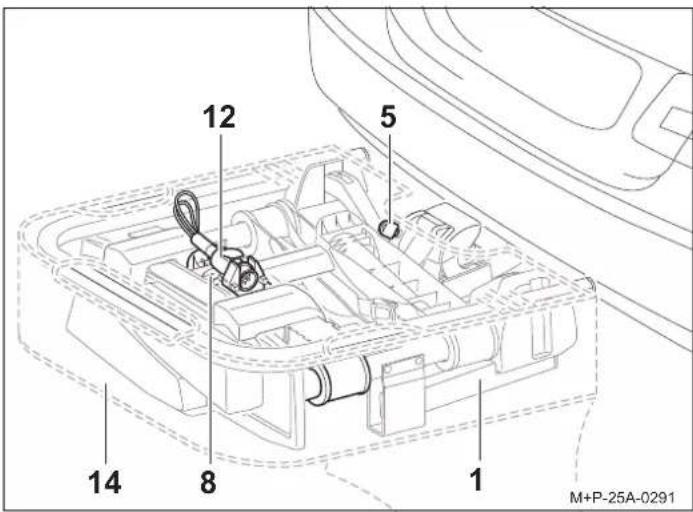

1. Deckel der Tasche (14)

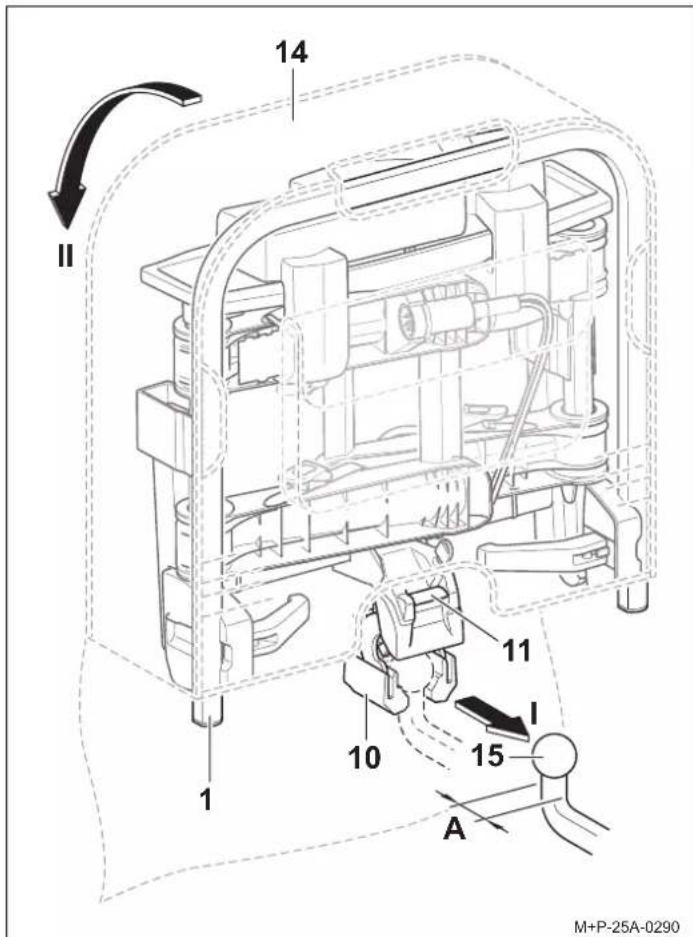

2. Den Sicherungshebel (11) drücken, sodass die Aufnahme (10)

3. Fahrradträger (1) senkrecht halten und mit der Aufnahme (10)

auf den Kugelkopf der Anhängerkupplung (15) aufschieben (Pfeil I).

4. Fahrradträger (1) nach unten kippen, bis der

Sicherungshebel (11) hörbar einrastet (Pfeil II). Die rote Markierung am Sicherungshebel (11) darf nicht mehr sichtbar sein.

5. Kontrollieren, ob der Fahrradträger (1) parallel zum Stoßfänger

und in etwa parallel zum Boden ausgerichtet ist. Durch Rütteln den Fahrradträger (1) auf festen Sitz kontrollieren. Bei Bedarf Fahrradträger (1) abnehmen und erneut montieren.

6. Tasche (14) vom Fahrradträger (1) abziehen.

7. Fahrradträger (1) mit dem Schlüssel (5) verriegeln und diesen

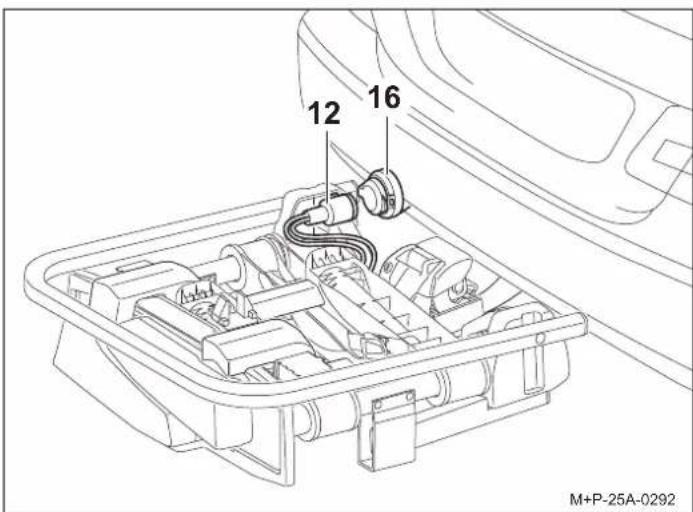

8. Stecker (12) aus der Steckerhalterung der Radschiene (8)

9. Stecker (12) in die Steckdose (16) am Fahrzeug einstecken

und im Uhrzeigersinn bis zum Anschlag drehen. 1 Tasche optional erhältlich (für Fahrradträger Uebler i21 S Best-Nr. 25020, für Fahrradträger Uebler i31 S Best-Nr. 25030, für Fahrradträger Uebler i41 S Best-Nr. 25040). Hinweis Für den Fahrradträger i41 S muss der Kupplungshals der Anhängerkupplung (15) einen Durchmesser von mindestens 28,5 mm (A) aufweisen.

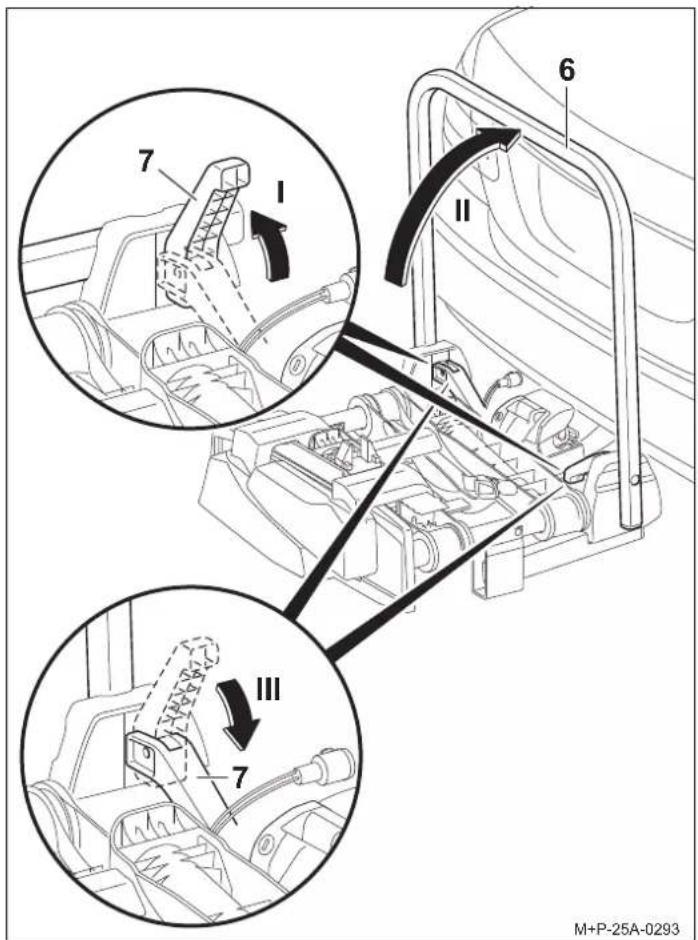

10. Schnellspanner (7) nach oben öffnen (Pfeil I) und den

Trägerrahmen (6) hochklappen (Pfeil II).

11. Schnellspanner (7) wieder vollständig schließen (Pfeil III),

sodass der Trägerrahmen (6) fixiert ist.

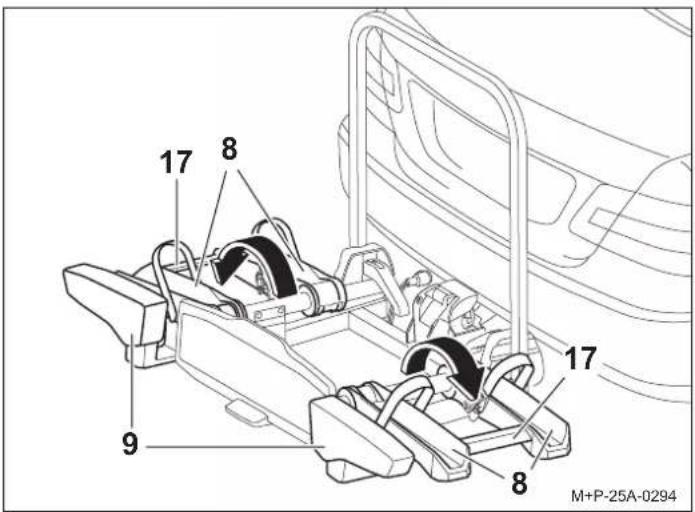

12. Radschienen (8) an den Stegen (17) greifen, ausklappen und

13. Funktion der Beleuchtungseinrichtung kontrollieren.

14. Halter (18) nach unten drücken (Pfeil I).

15. Kennzeichen (19) in die Kennzeichenhalterung (13) schieben,

nach oben drücken und vollständig einsetzen (Pfeile II).

16. Halter (18) loslassen und Kennzeichen auf festen Sitz

kontrollieren. Fahrradträger am Fahrzeug demontieren

1. Linke Radschienenseite am Steg (17) greifen und

einklappen (Pfeil I).

2. Rechte Radschienenseite am Steg (17) greifen und

einklappen (Pfeil II). Vorsicht Radschienen (8) immer an den Stegen (17) und nicht an den Rückleuchten (9) greifen und ausklappen. Es kann sonst zu Beschädigungen an den Rückleuchten (9) kommen.

M+P-25A-0294 Hinweis Zum Einsetzen von höheren Kennzeichen den Stopper (20) nach hinten drücken und das Kennzeichen vollständig in die Kennzeichenhalterung (13) schieben. Hinweis Das Kennzeichen am Fahrradträger muss mit dem amtlichen Kennzeichen des Fahrzeugs übereinstimmen und gut lesbar sein. Vorsicht Radschienen (8) immer an den Stegen (17) und nicht an den Rückleuchten (9) greifen und einklappen. Es kann sonst zu Be- schädigungen an den Rückleuchten (9) kommen.

3. Schnellspanner (7) nach oben öffnen (Pfeil I) und den

Trägerrahmen (6) herunterklappen (Pfeil II).

4. Schnellspanner (7) wieder vollständig schließen (Pfeil III),

sodass der Trägerrahmen (6) fixiert ist.

5. Stecker (12) aus der Steckdose (16) am Fahrzeug ausstecken

und in die Steckerhalterung der Radschiene (8) einsetzen.

6. Fahrradträger (1) mit dem Schlüssel (5) entriegeln.

7. Tasche (14) auf den Fahrradträger (1) schieben.

8. Sicherungshebel (11) drücken und den Fahrradträger (1)

senkrecht nach oben stellen (Pfeil I).

9. Fahrradträger (1) nach hinten vom Kugelkopf der

Anhängerkupplung (15) herunterziehen (Pfeil II).

10. Fahrradträger (1) mit der Aufnahme (10) auf den Boden stellen

und somit die Aufnahme (10) verschließen.

11. Deckel der Tasche (14) schließen.

Hinweis Schnellspanner (7) und Trägerrahmen (6) regelmäßig bzw. bei Verschmutzung/Schwergängigkeit mit Seifenwasser reinigen.

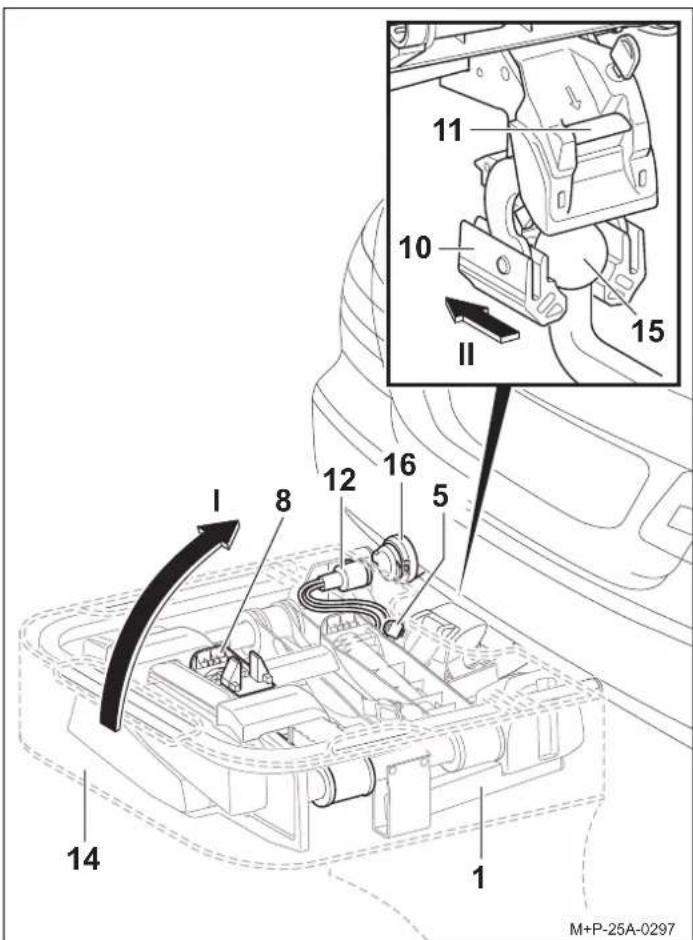

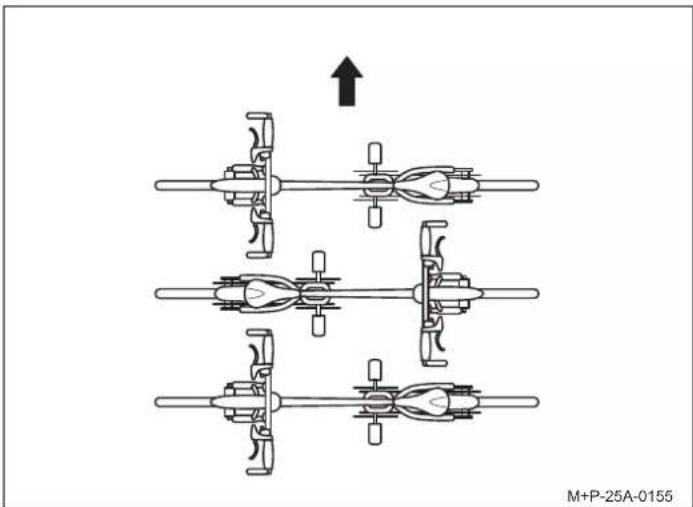

M+P-25A-0297- 6 - Fahrräder montieren/demontieren Anordnung der Fahrräder Die entgegengesetzte Anordnung der Fahrräder in Fahrtrichtung (Pfeil) beachten. Erstes Fahrrad montieren

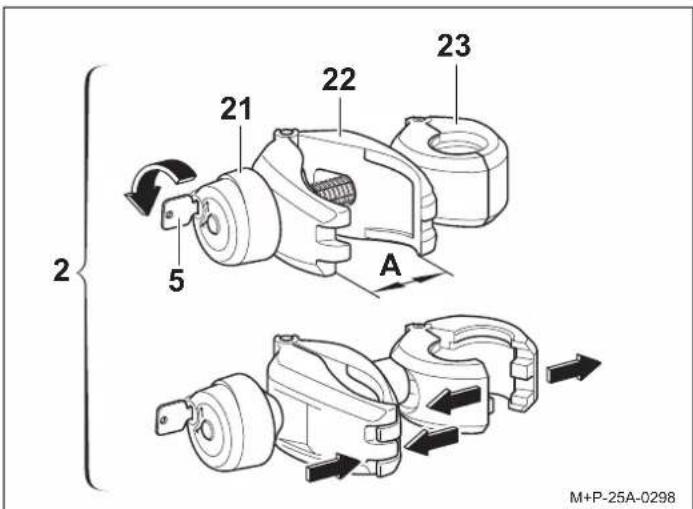

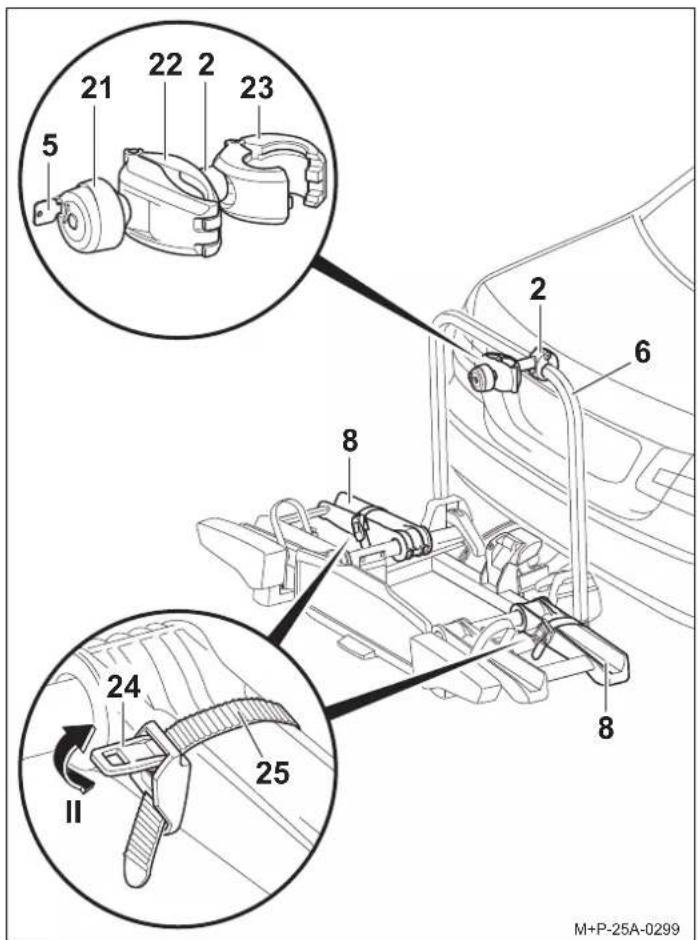

1. Drehgriff (21) mit dem Schlüssel (5) entriegeln.

2. Drehgriff (21) aufschrauben, bis Klemme (22) geöffnet ist (A).

3. Klemme (22) zusammendrücken und halten.

Die Klemme (23) öffnet sich. Vorsicht Der Fahrradträger für die Anhängerkupplung ist ausschließlich für den Transport von Fahrrädern zu verwenden. Es dürfen nur Fahrräder mit einem Gewicht von je max. 30 kg auf dem Fahrradträger transportiert werden. Dabei dürfen die maximal zulässige Traglast des Fahrradträ- gers, die Stützlast der Anhängerkupplung sowie das zulässige Gesamtgewicht des Fahrzeugs und die maximal zulässige Achslast des Fahrzeugs (siehe Fahrzeug-Betriebsanleitung) keinesfalls überschritten werden. Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und da- durch Sie und andere Personen verletzen und/oder einen Un- fall verursachen. Vorsicht Die Fahrräder müssen möglichst gleichmäßig und mit niedri- gem Schwerpunkt auf dem Fahrradträger befestigt und mit je- weils einem Halter am Fahrradrahmen sowie Spannriemen an den Vorder- und Hinterrädern gegen Herabfallen gesichert werden. Bei Nichtbeachtung könnten sich die Fahrräder und/oder die losen Teile während der Fahrt vom Fahrzeug lösen und bei an

deren Verkehrsteilnehmern zu einem Unfall und damit verbun- den zu Verletzungen und Sachschäden führen. Vor der Montage Kindersitze und alle losen Teile, beispielswei- se Trinkflaschen, Satteltaschen, Akkus von E-Bikes usw., von den Fahrrädern entfernen und verstauen. Vorsicht Beim Abrutschen/Kippen der Fahrräder besteht Verletzungs- gefahr. Sichern Sie die Fahrräder gegen Abrutschen/Kippen. Führen Sie die Montage und die Demontage der Fahrräder mit einer zweiten Person durch. Vorsicht Je nach Fahrzeugtyp kann der Fahrradträger mit den Fahr- rädern zu dicht an der Abgasanlage des Fahrzeugs positio- niert sein. Durch das heiße Auspuffrohr und/oder die heißen Auspuffabgase können der Fahrradträger und/oder die Fahr

räder beschädigt werden. In diesem Fall ist der Fahrradträger nicht zur Verwendung geeignet. Für den Transport von Fahrrädern mit Carbon-Teilen wenden Sie sich an den Hersteller/Händler, um zu klären, ob diese Fahrräder zum Transport auf dem Fahrradträger geeignet sind. Hinweis Schwere Fahrräder fahrzeugnah und leichte Fahrräder, z. B. Kinderräder, weiter hinten auf dem Fahrradträger montieren. Das erste Fahrrad mit dem Zahnkranz zum Fahrzeug gerichtet montieren. M+P-25A-0155

4. Geöffnete Klemme (23) um den Trägerrahmen (6)

positionieren und die zusammengedrückte Klemme (22) loslassen. Die Klemme (23) schließt sich.

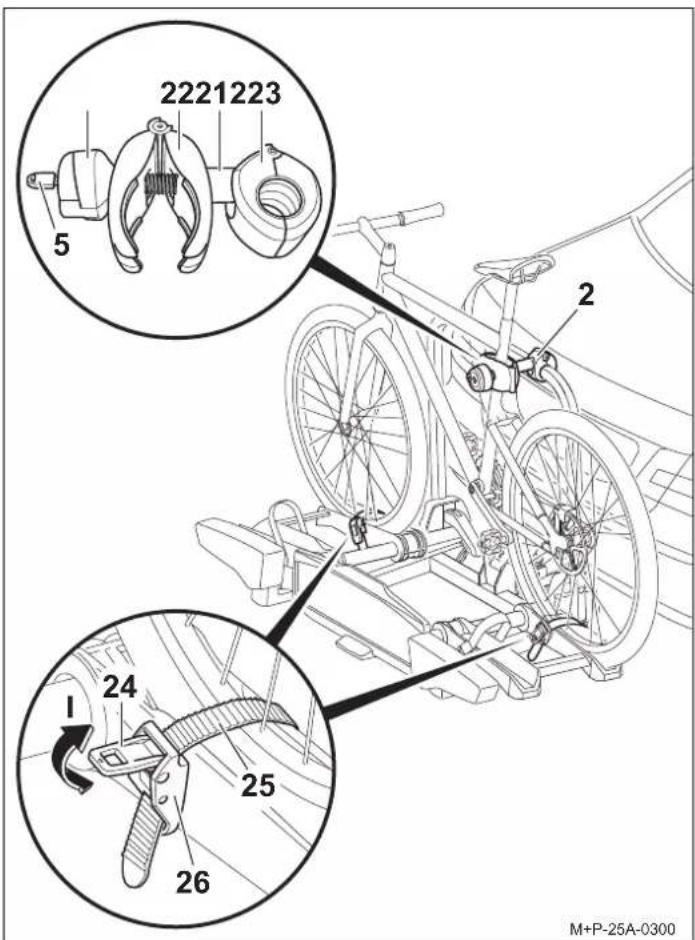

5. Spanner (24) drücken (Pfeil II) und den Spannriemen (25)

6. Fahrrad auf die Radschienen setzen und Halter (2) mit

Klemme (22) zum Fahrradrahmen positionieren. Fahrrad gegen Kippen sichern.

7. Klemme (22) am Fahrradrahmen mit dem Drehgriff (21)

8. Halter (2) mit dem Schlüssel (5) verriegeln und diesen abziehen.

9. Spannriemen (25) mittig zwischen den Radspeichen

10. Spannriemen (25) in die Schnalle (26) einfädeln und anziehen.

11. Mithilfe der Spanner (24) die Spannriemen (25)

festziehen (Pfeil I).

M+P-25A-0299 Vorsicht Halter (2) nur am Fahrradrahmen befestigen, da sonst andere Bauteile des Fahrrads beschädigt werden können. Es dürfen keine Bauteile, z. B. Schalt- und Bremszüge, eingeklemmt wer- den. Defekte Halter müssen sofort ausgetauscht werden. Vorsicht Die Spannriemen (25) nicht zu fest anziehen, da sonst die Reifen oder Felgen beschädigt werden können. Hinweis Die Gewindestangen der Halter sind in regelmäßigen Abstän- den zu säubern und zu schmieren, damit ein Festgang der Drehgriffe vermieden wird.

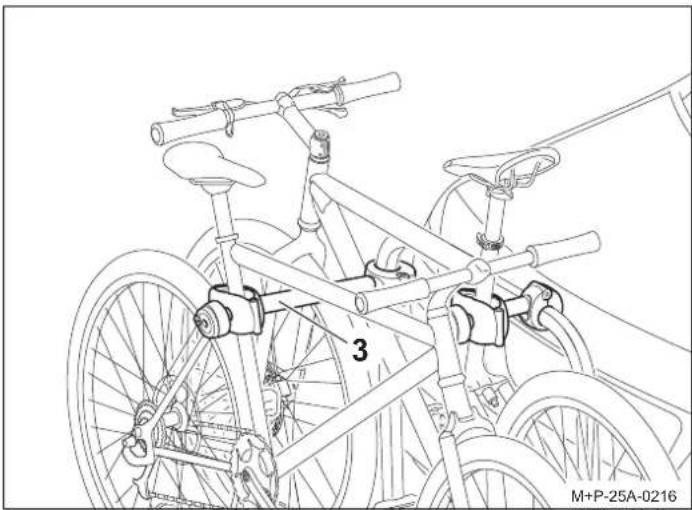

M+P-25A-0300- 8 - Zweites Fahrrad montieren Die Montage des zweiten Fahrrads erfolgt sinngemäß zur Montage des ersten. Die entgegengesetzte Anordnung der beiden Fahrräder ist zu beachten. Drittes

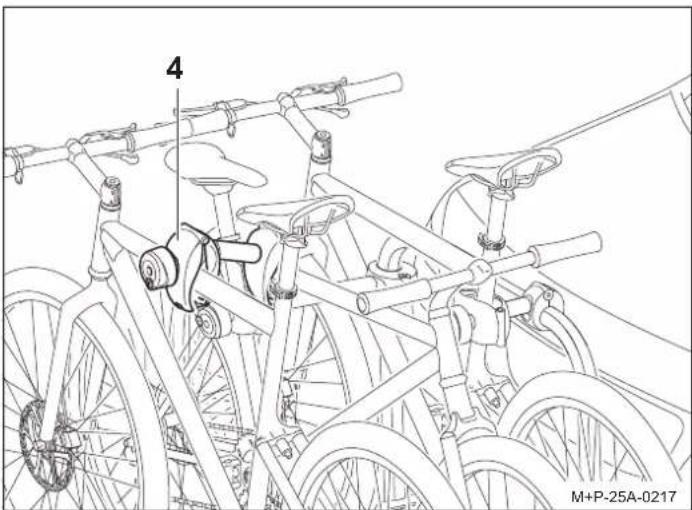

Fahrrad montieren Die Montage des dritten und vierten Fahrrads erfolgt sinngemäß zur Montage des ersten. Die entgegengesetzte Anordnung aller Fahrräder ist zu beachten. Das dritte Fahrrad wird mit dem Halter (4) am zweiten Fahrrad befestigt. Das vierte Fahrrad wird mit dem zweiten Halter (4) am dritten Fahrrad befestigt. Fahrräder demontieren Das Lösen der Halter (2), (3) und (4) und die Demontage der Fahrräder erfolgt in umgekehrter Reihenfolge. Die Halter (2), (3) und (4) in der Seitentasche der Tasche (14) verstauen. Fahrradträger abkippen/zurückklappen Fahrradträger abkippen Der Fahrradträger kann zum Öffnen der Heckklappe und zum Be- und Entladen des Fahrzeugs abgekippt werden. Fußhebel (27) betätigen und den Fahrradträger (1) durch Ziehen am Trägerrahmen (6) bzw. bei montierten Fahrrädern am Fahrradrahmen abkippen. Vorsicht Halter (3) nur am Fahrradrahmen befestigen, da sonst andere Bauteile des Fahrrads beschädigt werden können. Es dürfen keine Bauteile, z. B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Halter müssen unverzüglich ausgetauscht werden. 2 Fahrradträger Uebler i31 S, für 3 Fahrräder 3 Fahrradträger Uebler i41 S, für 4 Fahrräder Vorsicht Halter (4) nur am Fahrradrahmen befestigen, da sonst andere Bauteile des Fahrrads beschädigt werden können. Es dürfen keine Bauteile, z. B. Schalt- und Bremszüge, einge- klemmt werden. Defekte Halter müssen unverzüglich ausge- tauscht werden.

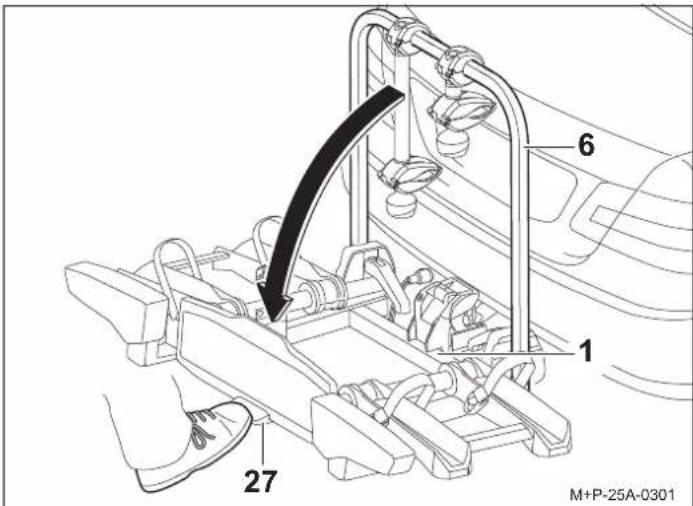

M+P-25A-0217 Vorsicht Fahrradträger langsam abkippen und darauf achten, dass sich keine Personen oder Gegenstände im Kippbereich befinden. Es besteht Quetschgefahr für Personen und Gegenstände im Kippbereich. Darauf achten, dass der Fahrradträger beim Zurückklappen mit beiden Haken vollständig einrastet und verriegelt, sonst könnte der Fahrradträger während der Fahrt abkippen und dadurch Sie oder andere Personen verletzen und/oder zu Sachschäden führen. Vorsicht Beim Fahrradträger Uebler i41 S (90° abklappbar) kann der Lenker des vierten Fahrrads durch den vergrößerten Kipp- winkel am Boden aufliegen. Dadurch kann es zu Beschädigun- gen am Lenker kommen. Ggf. das Fahrrad beim Abkippen demontieren.

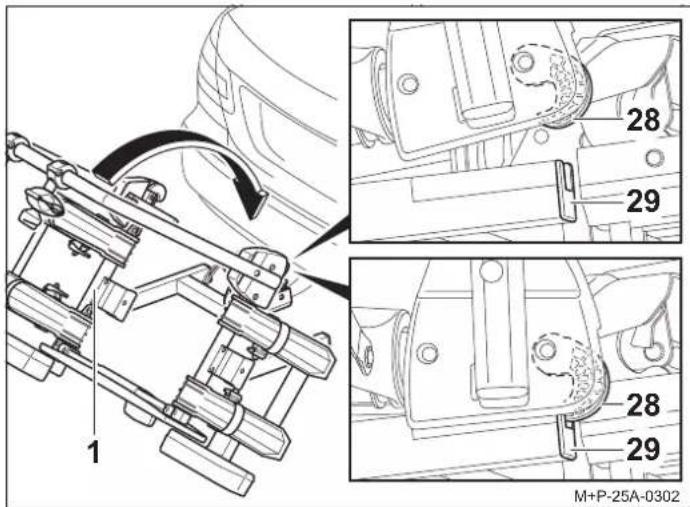

M+P-25A-0301- 9 - Fahrradträger zurückklappen

1. Fahrradträger (1) zurückklappen, bis beide Haken (28)

vollständig im Rahmen (29) einrasten und verriegeln.

2. Fahrradträger (1) durch Rütteln auf festen Sitz kontrollieren.

Bei Bedarf Fahrradträger (1) nochmals abkippen und erneut zurückklappen. Vorbereitung zur Fahrt Ist der Fahrradträger nicht komplett beladen, ist darauf zu achten, dass:

• nicht benötigte Halter vom Trägerrahmen abgenommen und sicher im Kofferraum verstaut sind.

• alle Schlüssel abgezogen und verstaut sind.

• die Spannriemen aller Radschienen geschlossen sind. Lampenwechsel Vorsicht Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz kontrol

liert und bei Bedarf nachgezogen werden. Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und da- durch Sie und andere Personen verletzen und/oder einen Un- fall verursachen. Diese Kontrolle ist, abhängig von der Fahrbahnbeschaffenheit, in regelmäßigen Abständen zu wiederholen. Vorsicht Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie Funktion kontrollieren, sonst kann es zu Unfällen kommen. Hinweis Das amtliche Kennzeichen und die Beleuchtungseinrichtung des Fahrradträgers dürfen nicht verdeckt werden.

M+P-25A-0302 Vorsicht Für den Lampenwechsel muss die Zündung des Fahrzeugs ausgeschaltet und der Stecker für die Beleuchtungseinrichtung aus der Steckdose der Anhängerkupplungselektrik gezogen sein. Bei Nichtbeachtung kann es zu einem Kurzschluss oder Sachschäden kommen. Bei Unklarheiten sollte der Lampen

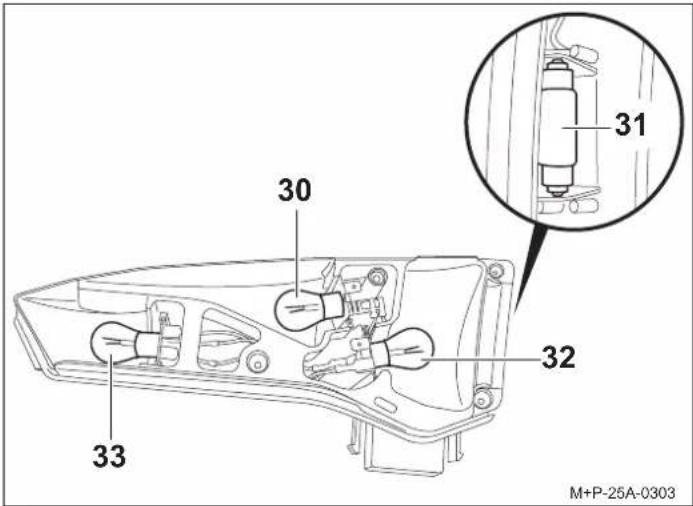

wechsel durch einen Fachbetrieb erfolgen. Hinweis Der Lampenwechsel wird an der linken Rückleuchte des Fahr- radträgers beschrieben und dargestellt. Für die rechte Rück- leuchte ist sinngemäß vorzugehen. Hinweis Bei der Bestellung einer neuen Glühbirne muss die Benennung der betroffene Glühbirne angegeben werden. Benennung Ersatzteilnr. 30 Blinker

BL PY21W 12 V gelb a Die Glühbirne ist im Handel erhältlich. E1687 31 Kennzeichenbeleuchtung BL C5W 12 V (35 mm lang) weiß E1687 32 Nebelschlusslicht

bei linker Rückleuchte BL PR21W 12 V rot E1687 Rückfahrscheinwerfer

bei rechter Rückleuchte BL P21W 12 V weiß E1687 33 Bremse/Rücklicht BL P21/5W 12 V weiß E1687

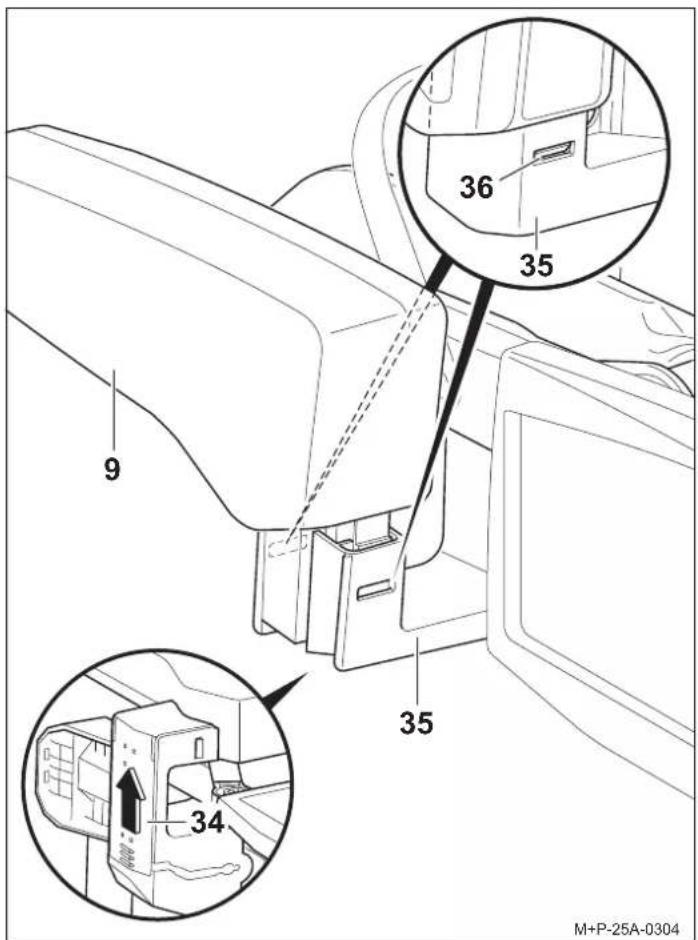

1. Abdeckung (34) auf der Unterseite der Halterung (35) in

Pfeilrichtung aufschieben und das darunterliegende Kabel vollständig aus der Halterung (35) lösen.

2. Verriegelungen (36) drücken und die Rückleuchte (9) vorsichtig

aus der Halterung (35) herausziehen.

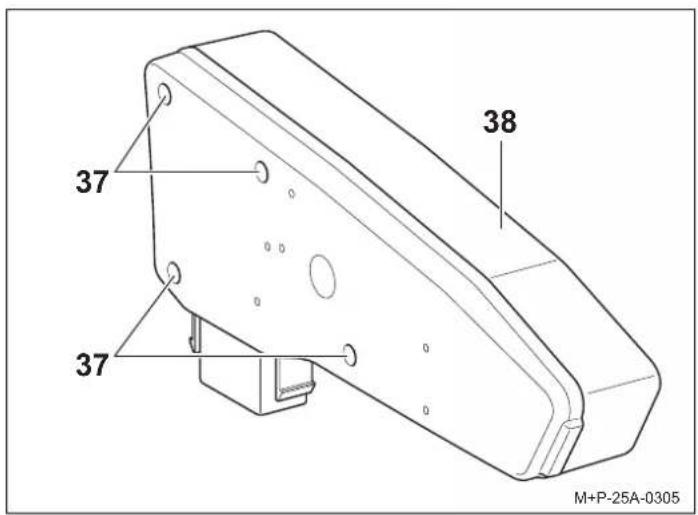

3. Schrauben (37) abschrauben und die Streuscheibe (38)

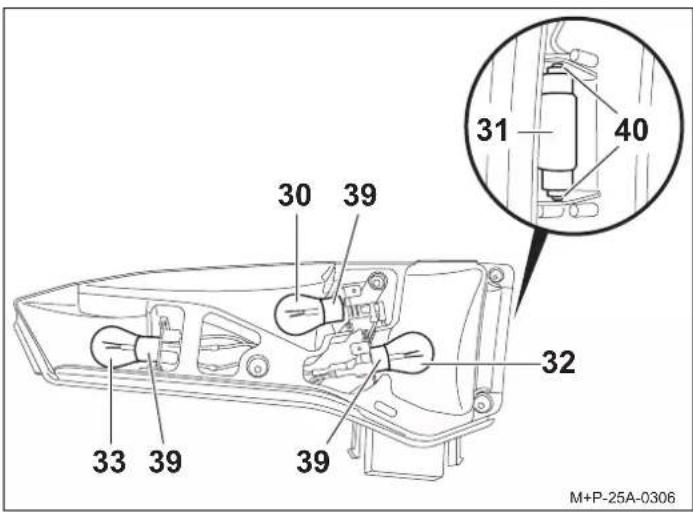

4. Defekte Glühbirne (30, 32, 33) leicht in die Fassung (39)

drücken, um 90° gegen den Uhrzeigersinn drehen und herausziehen.

5. Glühbirne (31) aus der Fassung (40) herausziehen.

6. Neue Glühbirne (30, 32, 33) leicht in die Fassung (39) drücken

und um 90° im Uhrzeigersinn drehen. Erforderliche Glühbirnen, siehe Seite 9.

7. Neue Glühbirne (31) leicht in die Fassung (40) drücken.

Erforderliche Glühbirne, siehe Seite 9.

8. Streuscheibe (38) wieder handfest mit den Schrauben (37)

9. Der Einbau der Rückleuchte (9) erfolgt in umgekehrter

Reihenfolge. Die Verriegelungen (36) und die Abdeckung (34) müssen dabei hörbar einrasten. Allgemeine Sicherheitshinweise Der Fahrzeugführer ist dafür verantwortlich, dass seine Sicht und sein Gehör nicht durch den Fahrradträger, die Fahrräder oder den Zustand des Fahrzeugs beeinträchtigt werden. Er muss dafür sorgen, dass das Fahrzeug, der Fahrradträger und die Fahrräder vorschriftsmäßig sind und dass die Verkehrssicherheit nicht beeinträchtigt wird. Vorgeschriebene Beleuchtung und Beleuchtungseinrichtungen müssen auch am Tag vorhanden und betriebsbereit sein. Diese Montage- und Bedienungsanleitung enthält die allgemeine Zulassung des Fahrradträgers für Anhängerkupplungen und muss immer im Fahrzeug mitgeführt werden. Beachten Sie die jeweiligen gesetzlichen Bestimmungen für die Benutzung von Fahrradträgern im Einsatzland.

M+P-25A-0305 Hinweis Neue Glühbirnen nur mit einem sauberen Tuch anfassen und in die Fassung (39, 40) einsetzen.

M+P-25A-0306- 11 - Hinweis zur Entsorgung Entsorgen Sie Komponenten, Zubehör und Verpackung für eine umweltgerechte Wiederverwertung. Entsorgen Sie den Leuchtensatz nicht über den Haus- oder Restmüll. Gemäß der europäischen Richtlinie 2012/19/EU bzw. ElektroG müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden. Bitte trennen Sie den Leuchtensatz vom Träger und geben die nicht mehr gebrauchsfähigen Komponenten bei einer geeigneten Sammelstelle ab. Fragen Sie Ihren Fachhändler. Vorsicht Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Sicherheitshinweise müssen unbedingt eingehal- ten werden. Der Fahrradträger für die Anhängerkupplung ist ausschließlich zum Transport von Fahrrädern zu verwenden. Der Fahrradträ- ger ist für den Einsatz im Gelände nicht geeignet. Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz kontrol

liert und bei Bedarf nachgezogen werden. Diese Kontrolle ist abhängig von der Fahrbahnbeschaffenheit in regelmäßigen Abständen zu wiederholen. Während der Fahrt sollte der Fahrer durch Blick in den Rück- spiegel den Fahrradträger und die Fahrräder auf evtl. Verschie- bungen/Verlagerungen kontrollieren. Bei Veränderungen mit verminderter Geschwindigkeit zur nächsten Haltemöglichkeit weiterfahren und Verschraubungen und Befestigungen des Fahrradträgers bzw. der Fahrräder nachziehen. Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und da

durch Sie und andere Personen verletzen und/oder einen Un- fall verursachen. Vorsicht Bewegliche Teile, z. B. die Gewindestangen der Halter und der Schnellspanner, sind in regelmäßigen Abständen zu säubern und zu schmieren, damit ein Festgang der Drehgriffe vermie

den wird. Kein Schmiermittel an allen anderen Verschraubungen ver- wenden. Die Verschraubungen könnten sich dadurch selbsttä- tig lockern und der Fahrradträger könnte sich zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen oder einen Unfall verursa- chen. Vorsicht Ragen die montierten Fahrräder mehr als 40 cm über den äu- ßersten Rand der Lichtaustrittsfläche der Begrenzungs- oder Schlussleuchten des Fahrradträgers hinaus, so sind diese kenntlich zu machen: seitlich höchstens 40 cm von ihrem Rand und höchstens 150 cm über der Fahrbahn, nach vorne durch eine Leuchte mit weißem, nach hinten durch eine Leuchte mit rotem Licht. Beim Transport der Fahrräder die seitlich herausragenden Rä- der extra kennzeichnen. Bei Nachtfahrten die Rückstrahler bzw. Reflektoren der Räder abdecken, damit ein Zerrbild der rückwärtigen Fahrzeugbe- leuchtung vermieden wird und andere Verkehrsteilnehmer nicht behindert oder getäuscht werden. Bei Nichtbeachtung könnte dies einen Unfall verursachen. Vorsicht Vor Antritt der Fahrt ist die Funktion der Beleuchtungseinrich- tung zu kontrollieren. Bei eingeschaltetem Nebelschlusslicht am Fahrradträger muss das Nebelschlusslicht am Fahrzeug ausgeschaltet sein, d. h. sie dürfen nicht gleichzeitig leuchten. Bei Fahrzeugausführungen, deren Typgenehmigung erstmals nach dem 01.10.1998 erteilt wurde, darf der angebaute Fahr

radträger oder die montierten Fahrräder das dritte Bremslicht des Fahrzeugs nicht verdecken. Das dritte Bremslicht des Fahr- zeugs muss sichtbar sein: rechts und links bezogen auf die Fahrzeuglängsachse – in einem Horizontalwinkel von 10°, nach oben bezogen auf die Leuchtenkante – in einem Vertikalwinkel von 10° und nach unten – bezogen auf die Leuchtenunterkante – in einem Vertikalwinkel von 5°. Wenn diese Werte nicht eingehalten werden, muss ein „drittes“ Ersatz-Bremslicht angebaut werden. Bei Nichtbeachtung könnte dies einen Unfall verursachen. Vorsicht Die Montage des Fahrradträgers und der Fahrräder führt zur Veränderung des Fahr- und Bremsverhaltens sowie der Sei

tenwindempfindlichkeit des Fahrzeugs. Die maximale Ge- schwindigkeit von 130 km/h darf nicht überschritten werden. Die Fahrräder nicht durch Planen, Schutzüberzüge o. ä. abde- cken, da dadurch die Windangriffsfläche und das Fahrverhal- ten stark beeinflusst werden. Schweres Ladegut im Kofferraum so weit wie möglich nach vorn schieben, um einer übermäßigen Hecklastigkeit vorzu

beugen. Die Fahrweise stets den Straßen-, Straßenverkehrs- und Wit- terungsverhältnissen anpassen und besonders vorsichtig fahren, wenn Sie mit beladenem Fahrradträger fahren. Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und da- durch Sie und andere Personen verletzen und/oder einen Un- fall verursachen. Vorsicht Falls das Fahrzeug mit einer elektrischen Heckklappe ausge- rüstet ist, ist bei montiertem Fahrradträger auf den notwendi- gen Freiraum zu achten. Wenn möglich sollte die elektrische Heckklappe deaktiviert und manuell bedient werden. Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen. Der Fahrradträger, das Fahrzeug und/oder die Auto

waschanlage könnten sonst beschädigt werden.- 12 -
