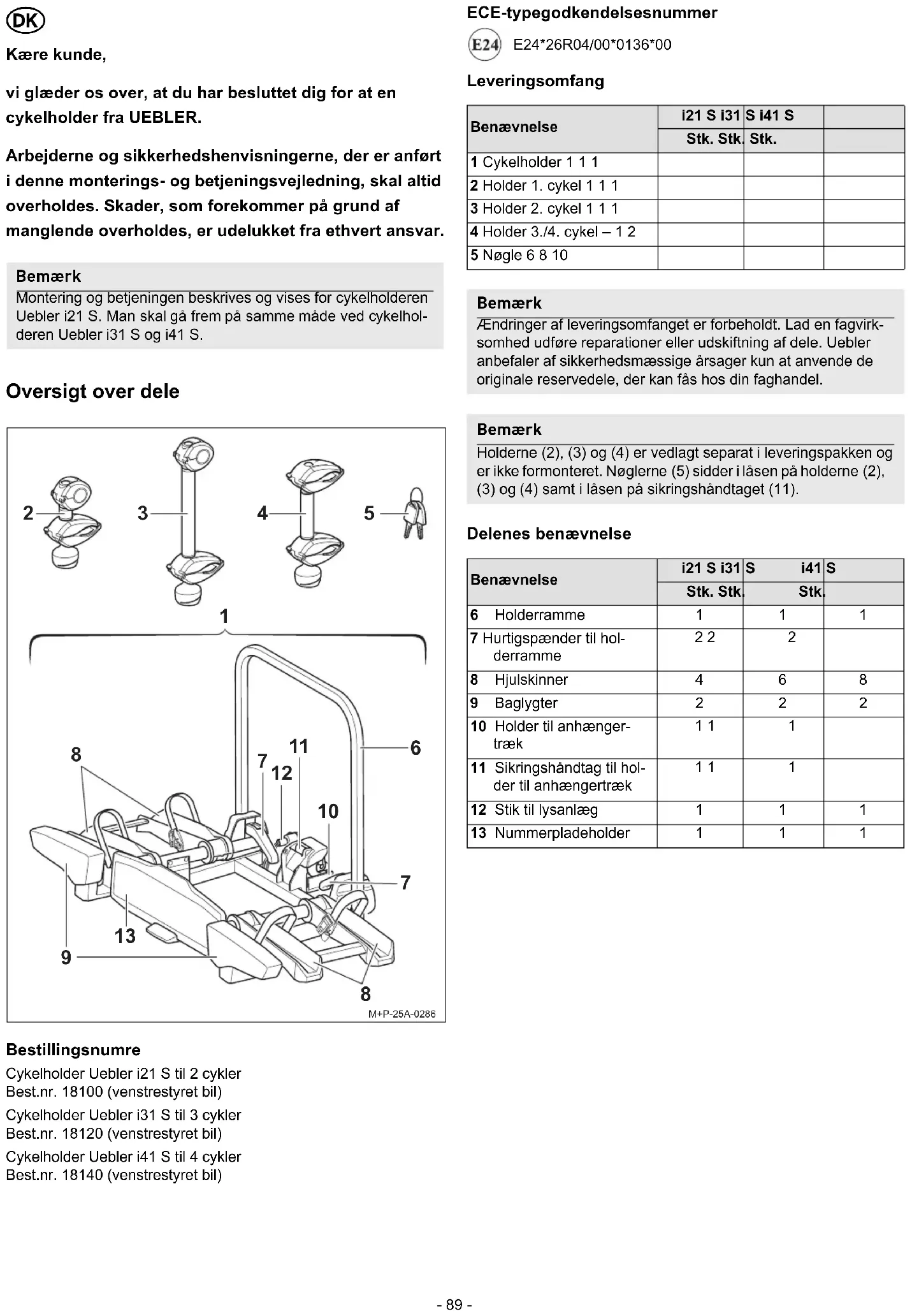

Kære kunde, vi glæder os over, at du har besluttet dig for at en cykelholder fra UEBLER. Arbejderne og sikkerhedshenvisningerne, der er anført i denne monterings- og betjeningsvejledning, skal altid overholdes. Skader, som forekommer på grund af manglende overholdes, er udelukket fra ethvert ansvar. Oversigt over dele Bestillingsnumre Cykelholder Uebler i21 S til 2 cykler Best.nr. 18100 (venstrestyret bil) Cykelholder Uebler i31 S til 3 cykler Best.nr. 18120 (venstrestyret bil) Cykelholder Uebler i41 S til 4 cykler Best.nr. 18140 (venstrestyret bil) ECE-typegodkendelsesnummer E24*26R04/00*0136*00 Leveringsomfang Delenes benævnelse Bemærk Montering og betjeningen beskrives og vises for cykelholderen Uebler i21 S. Man skal gå frem på samme måde ved cykelhol- deren Uebler i31 S og i41 S.

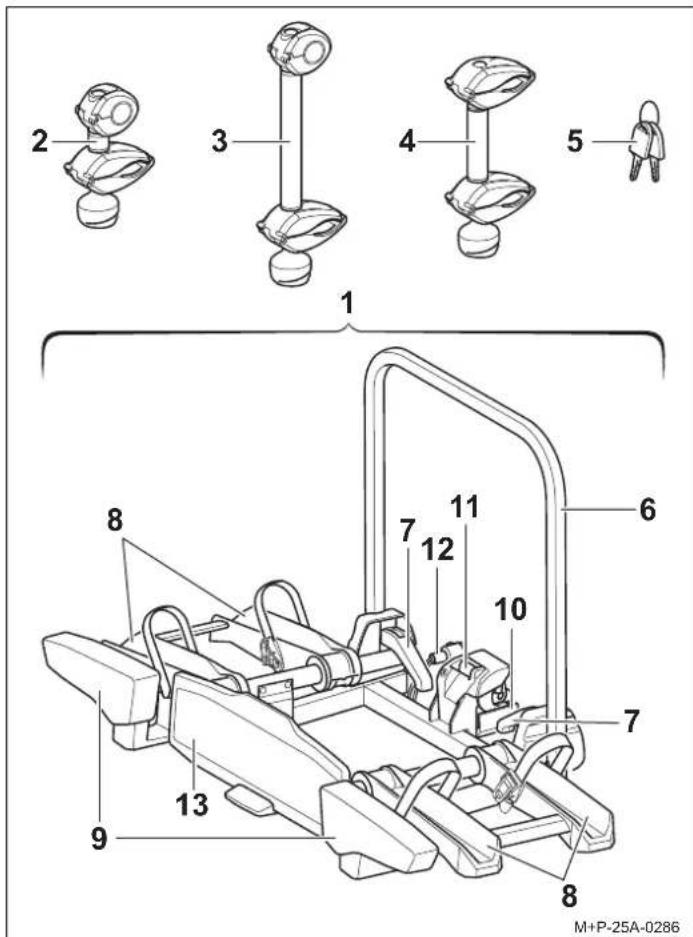

M+P-25A-0286 Benævnelse i21 S i31 S i41 S Stk. Stk. Stk. 1 Cykelholder 1 1 1 2 Holder 1. cykel 1 1 1 3 Holder 2. cykel 1 1 1 4 Holder 3./4. cykel – 1 2 5 Nøgle 6 8 10 Bemærk Ændringer af leveringsomfanget er forbeholdt. Lad en fagvirk- somhed udføre reparationer eller udskiftning af dele. Uebler anbefaler af sikkerhedsmæssige årsager kun at anvende de originale reservedele, der kan fås hos din faghandel. Bemærk Holderne (2), (3) og (4) er vedlagt separat i leveringspakken og er ikke formonteret. Nøglerne (5) sidder i låsen på holderne (2), (3) og (4) samt i låsen på sikringshåndtaget (11). Benævnelse i21 S i31 S i41 S Stk. Stk. Stk. 6 Holderramme 1 1 1 7 Hurtigspænder til hol- derramme

8 Hjulskinner 4 6 8 9 Baglygter 2 2 2 10 Holder til anhænger- træk

11 Sikringshåndtag til hol- der til anhængertræk

12 Stik til lysanlæg 1 1 1 13 Nummerpladeholder 1 1 1- 90 - Tekniske data Montering/afmontering af cykelholder på køretøjet Maksimal belastning (bærelast) Uebler i21 S: Støttelast

– egenvægt = maks. belastning a Hvis værdierne for anhængerkoblingen og køretøjet afviger, skal man anvende den lavere værdi. Støttelast Egenvægt Maks. belastning 50 kg Uebler i21 S = ca. 13,5 kg 36,5 kg 60 kg 46,5 kg 70 kg 56,5 kg ≥ 73,5 kg 60 kg Uebler i31 S: Støttelast

– egenvægt = maks. belastning Støttelast Egenvægt Maks. belastning 75 kg Uebler i41 S = ca. 20 kg 55 kg ≥ 80 kg 60 kg Elektrisk tilslutning Strømforsyning 13-polet, 12 V Vægt cykel Maksimal vægt for hver cykel

30 kg b Ved cykler, der har forskellig vægt, skal den tungeste cykel monteres tættest på køretøjet Cykelrammernes maksimale rørdiameter Rundt rør 75 mm Ovalt rør 75x45 mm Forsigtig Anhængerkoblingen og køretøjet skal være egnet til montering af en cykelholder:

• Anhængerkoblingens støttelast (se typeskiltet på anhængerkoblingen og køretøjets instruktionsbog)

• Anhængerkoblingens materiale min. St 52-3 (se typeskilt på anhængerkoblingen) Ved manglende overholdelse kan cykelholderen løsne sig fra køretøjet sammen med de monterede cykelholdere og kvæste dig og andre personer eller forårsage en ulykke. Kuglehovedet skal rengøres og smøres med fedt før monte- ringen. Forsigtig På grund af de ændrede køretøjsmål (bredde, højde, dybde) under brugen af cykelholderen kan du og andre personer kom

me til skade, og/eller der kan forekomme materielle skader, hvis køretøjsmålene ikke overholdes. Vær opmærksom på de ændrede køretøjsmål ved ind- og gen- nemkørsler. Vær forsigtig, når du bakker. Forsigtig Kontrollér før hver kørsel, at lysanlægget fungerer fejlfrit, ellers kan der forekomme ulykker. Bemærk Afmontér cykelholderen fra køretøjet, når den ikke anvendes.- 91 - Montering af cykelholder på køretøjet

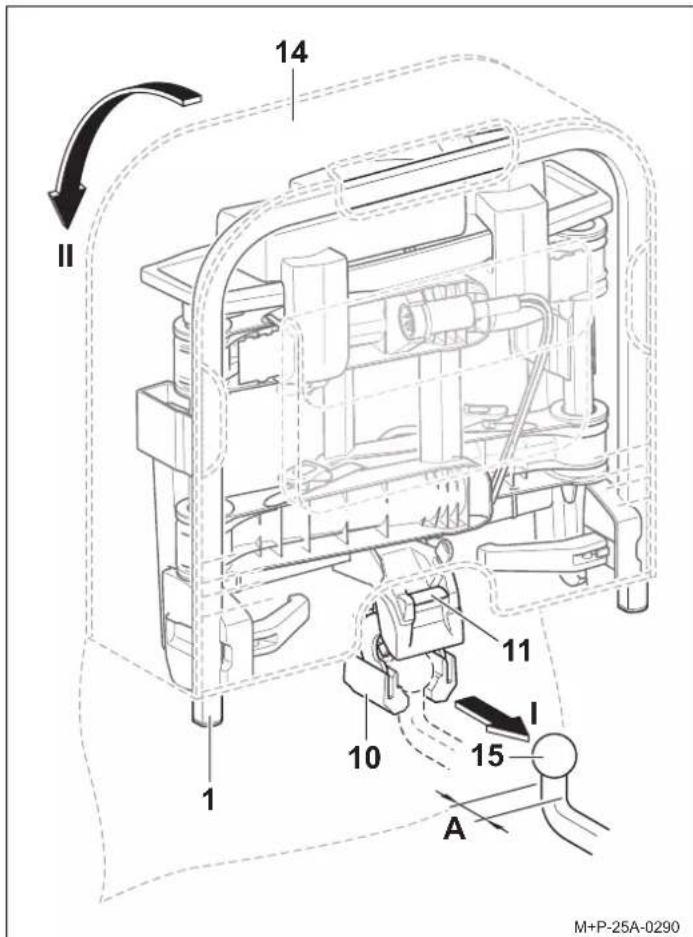

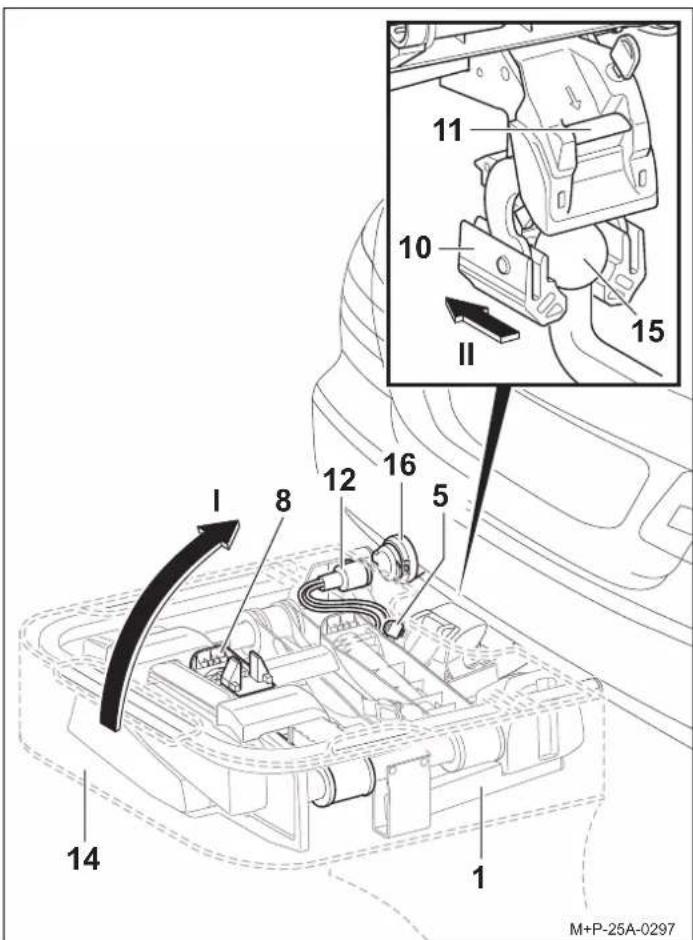

2. Tryk på sikringshåndtaget (11), så holderen (10) klapper ud.

3. Hold cykelholderen (1) lodret, og skub den kuglehovedet på

anhængertræk (15) med holderen (10) (pil I).

4. Vip cykelholderen (1) ned, indtil det kan høres, at

sikringshåndtaget (11) går i indgreb (pil II). Den røde markering på sikringshåndtaget (11) må ikke længere kunne ses.

5. Kontrollér, om cykelholderen (1) er indstillet parallelt med

stødfangeren og nogenlunde parallelt med jorden. Kontrollér, at cykelholderen (1) sidder fast ved at ryste den. Tag efter behov cykelholderen (1) af, og montér den igen.

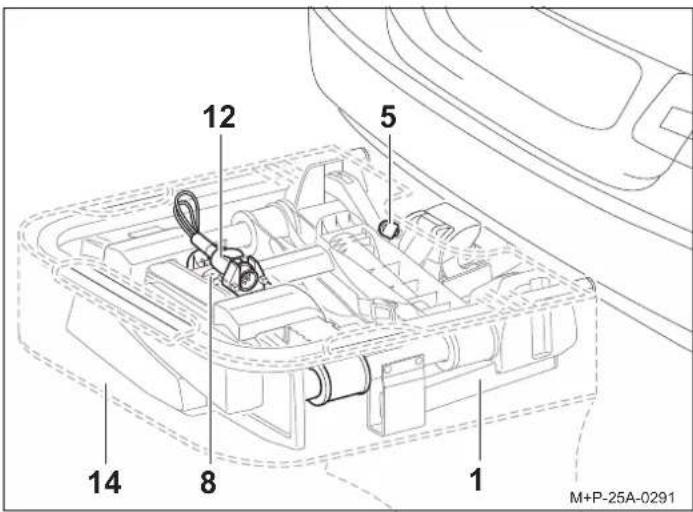

6. Træk tasken (14) af cykelholderen (1).

7. Lås cykelholderen (1) med nøglen (5), og træk den ud.

8. Træk stikket (12) ud af stikholderen på hjulskinnen (8).

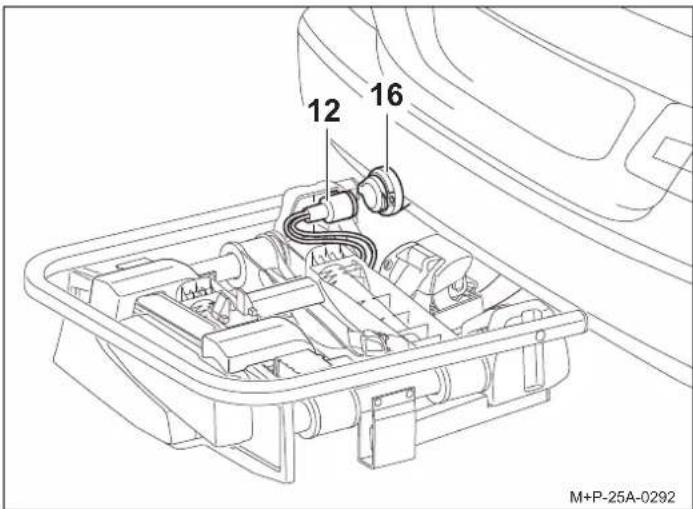

9. Sæt stikket (12) i stikdåset (16) på køretøjet, og drej det med

uret indtil anslag. 1 Tasken fås som ekstraudstyr (til cykelholder Uebler i21 S best.nr. 25020, til cykelholder Uebler i31 S best.nr. 25030, til cykelholder Uebler i41 S best.nr. 25040). Bemærk I forbindelse med cykelholderen i41 S skal anhængerkoblingens koblingshals (15) have en diameter på mindst 28,5 mm (A).

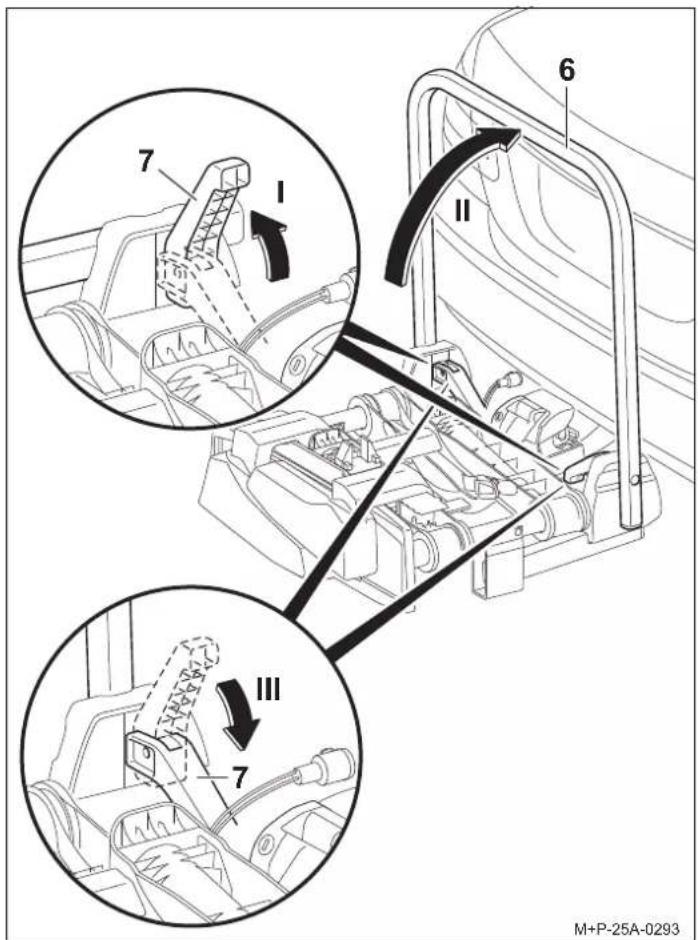

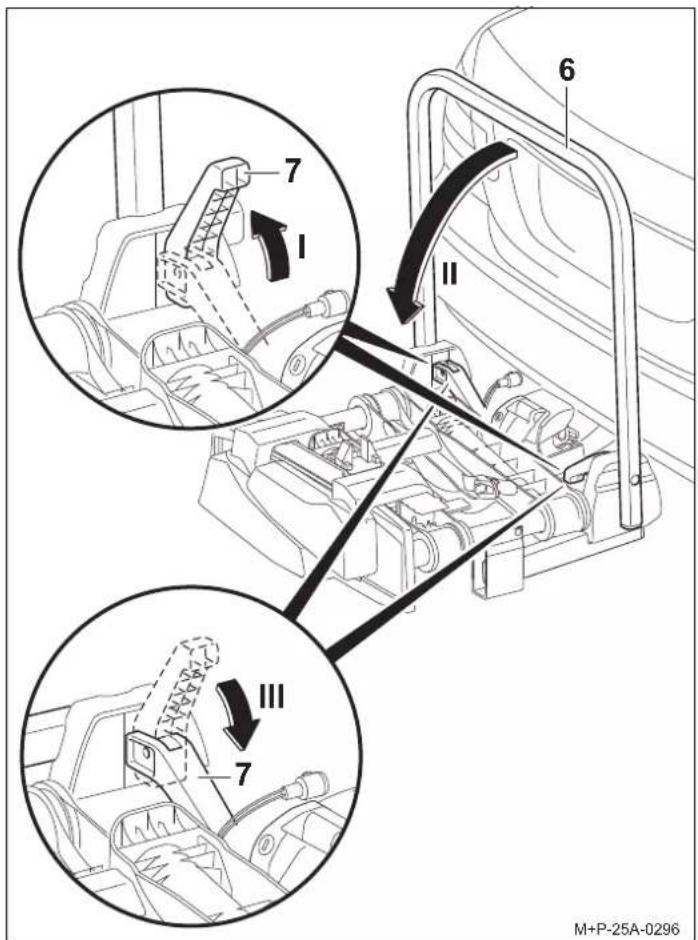

10. Åbn hurtigspænderen (7) opefter (pil I), og klap

holderrammen (6) op (pil II).

11. Luk hurtigspænderen (7) helt igen (pil III), så holderrammen (6)

12. Tag fat i hjulskinnerne (8) på mellemstykkerne (17), klap dem

ud, og lad dem gå i indgreb.

13. Kontrollér lysanlæggets funktion.

14. Tryk holderen (18) ned (pil I).

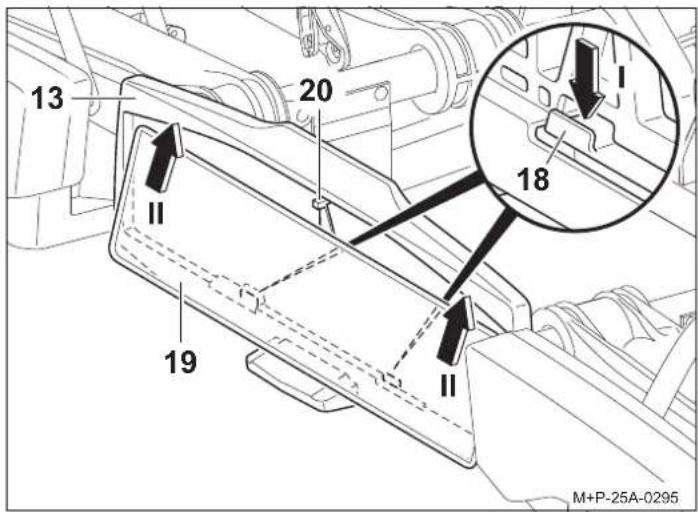

15. Skub nummerpladen (19) i nummerpladeholderen (13), tryk

den op, og sæt den helt i (pile II).

16. Slip holderen (18), og kontrollér om nummerpladen sidder

korrekt fast. Afmontering af cykelholder på køretøjet

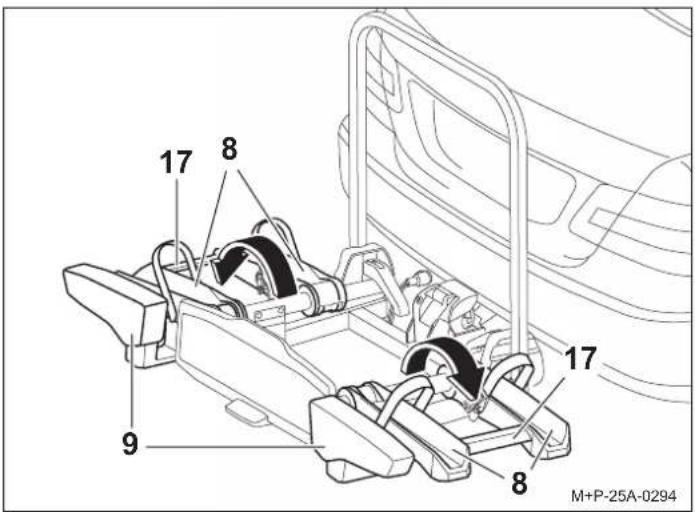

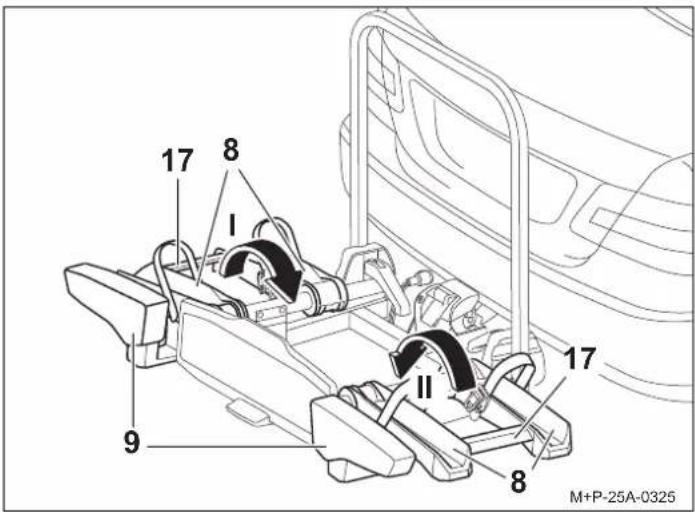

2. Tag fat om den højre hjulskinneside på mellemstykket (17), og

klap det ind (pil I). Forsigtig Tag fat om og klap altid hjulskinnerne (8) ud på mellemstykkerne (17) og ikke på baglygterne (9). Der kan el- lers forekomme beskadigelser på baglygterne (9).

M+P-25A-0294 Bemærk Tryk stopperen (20) bagud for at indsætte højere nummerplader, og skub nummerpladen helt ind i nummerpladeholderen (13). Bemærk Nummerpladen på cykelholderen skal stemme overens med køretøjets officielle nummerplade og skal nem at læse. Forsigtig Tag fat om og klap altid hjulskinnerne (8) ind på mellemstykkerne (17) og ikke på baglygterne (9). Der kan el- lers forekomme beskadigelser på baglygterne (9).

3. Åbn hurtigspænderen (7) opefter (pil I), og klap

holderrammen (6) ned (pil II).

4. Luk hurtigspænderen (7) helt igen (pil III), så holderrammen (6)

5. Træk stikket (12) ud af stikdåsen (16) på køretøjet, og sæt det

i stikholderen på hjulskinnen (8).

6. Lås cykelholderen (1) op med nøglen (5).

7. Skub tasken (14) på cykelholderen (1).

8. Tryk på sikringshåndtaget (11), og stil cykelholderen (1) lodret

9. Træk cykelholderen (1) bagud af kuglehovedet på

Bemærk Hurtigspænderen (7) og holderrammen (6) skal rengøres re- gelmæssigt eller med sæbevand ved tilsmudsning/træg bevæ- gelse.

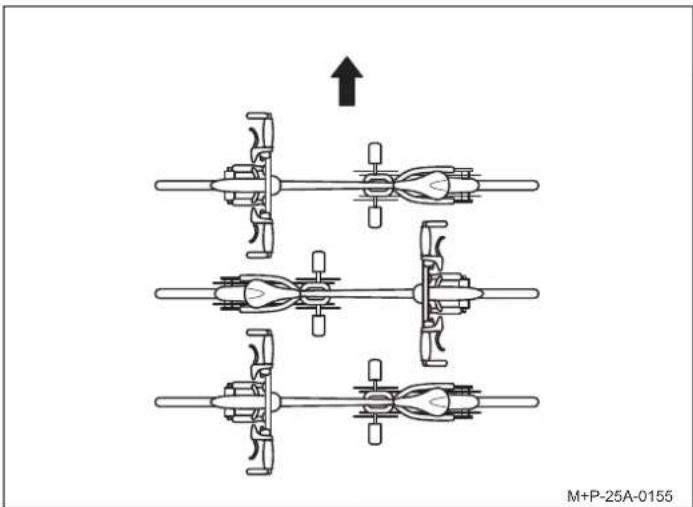

M+P-25A-0297- 94 - Montering/afmontering af cykler Placering af cyklerne Overhold den modsatte placering af cyklerne i køreretningen (pil). Montering af den første cykel

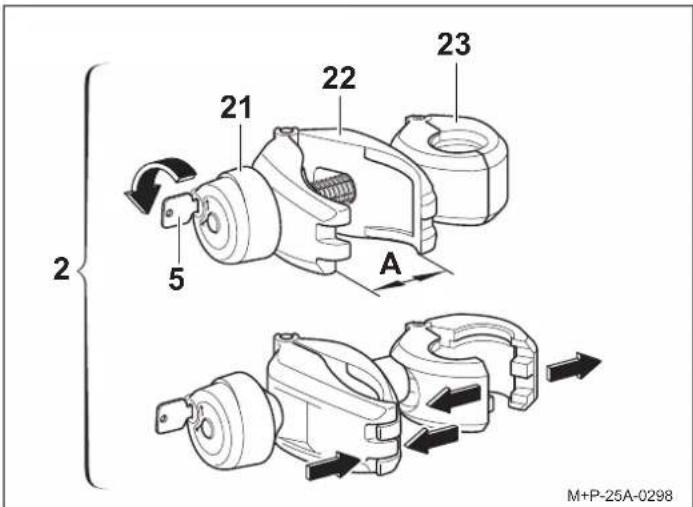

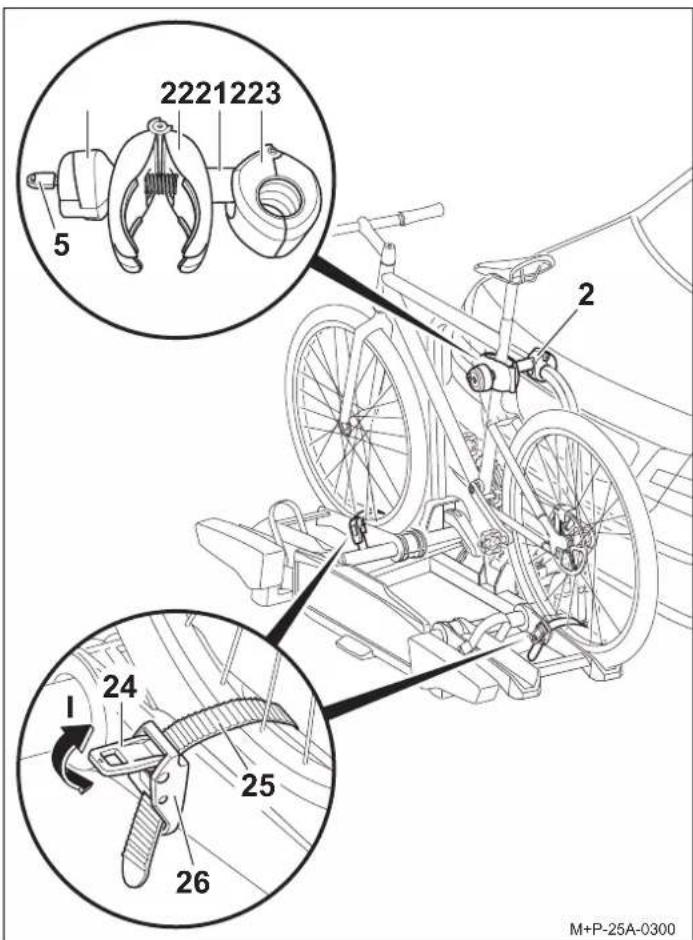

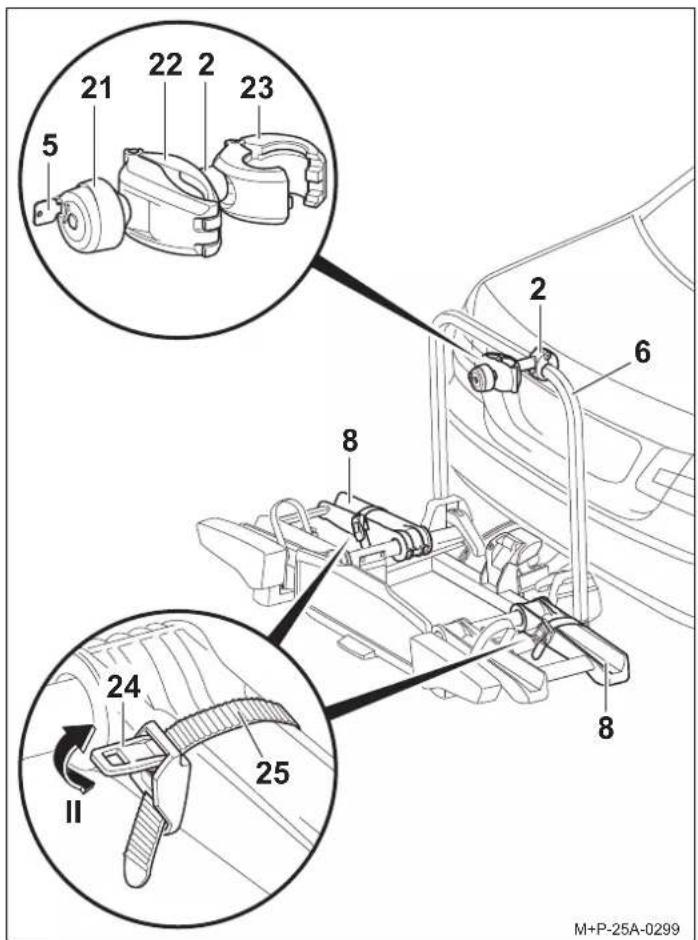

1. Lås drejegrebet (21) op med nøglen (5).

2. Skru drejegrebet (21) op, indtil klemmen (28) er åbnet (A).

3. Tryk klemmen (22) sammen, og hold den trykket sammen.

Klemmen (23) åbnes. Forsigtig Cykelholderen for anhængerkoblingen må udelukkende an- vendes til transport af cykler. Der må kun transporteres cykler med en vægt på hver maks.

kg på cykelholderen. I den forbindelse må cykelholderens maksimalt tilladte bæreev- ne, anhængerkoblingens tilladte kuglehovedtryk samt køretø- jets tilladte totalvægt og køretøjets maksimalt tilladte akseltryk (se køretøjets instruktionsbog) under ingen omstændigheder overskrides. Ved manglende overholdelse kan cykelholderen løsne sig fra køretøjet sammen med de monterede cykelholdere og kvæste dig og andre personer og/eller forårsage en ulykke. Forsigtig Cyklerne skal så vidt muligt fastgøres ensartet og med lavt tyngdepunkt på cykelholderen og hver sikres med en holder på cylkelrammen samt spænderemme på for- og baghjulene, så de ikke falder ned. Ved manglende overholdelse kan cyklerne og/eller de løse dele løsne sig, mens køretøjet kører, og medføre en ulykke hos andre trafikanter og kvæstelser og materielle skader, der er for- bundet dermed. Fjern børnesæder og alle løse dele, som f.eks. drikkeflasker, saddeltasker, batterier på e-bikes osv., fra cyklerne før monte- ringen, og opbevar dem. Forsigtig Hvis cyklerne rutsjer/vælter, er der fare for kvæstelser. Fastgør cyklerne, så de ikke rutsjer/vælter. Gennemfør monteringen og afmonteringen af cyklerne sam- men med en anden person. Forsigtig Afhængigt af køretøjstypen kan cykelholderen med cyklerne være placeret for tæt på køretøjets udstødningssystem. På grund af det varme udstødningsrør og/eller de varme udstød

ningsgasser kan cykelholderen og/eller cyklerne blive beska- diget. I dette tilfælde er cykelholderen ikke egnet til anven- delse. Kontakt producenten/forhandleren for transport af cykler med carbondele for at afklare, hvorvidt disse cykler er egnet til transport på cykelholderen. Bemærk Montér tunge cykler tæt på køretøjet og lette cykler (f.eks. børnecykler) længere bagud på cykelholderen. Montér den første cykel, så tandkransen vender mod køretøjet. M+P-25A-0155

4. Positionér den åbnede klemme (23) omkring

holderrammen (6), og slip den sammentrykkede klemme (22). Klemmen (23) lukkes.

5. Tryk på spændet (24) (pil II), og træk spænderemmen (25) ud.

6. Sæt cyklen på hjulskinnerne, og positionér holderen (22) med

klemmen (22) på cykelrammen. Sørg for at sikre cyklen mod at vælte.

7. Skru klemmen (22) fast på cykelrammen med drejegrebet (21).

8. Lås holderen (2) med nøglen (5), og træk den ud.

9. Før spænderemmen (25) i midten gennem hjulegerne.

10. Før spænderemmen (25) ind i spændet (26), og spænd fast.

11. Spænd spænderemmene (25) fast ved hjælp af

spændet (24) (pil I).

M+P-25A-0299 Forsigtig Fastgør kun holderen (2) på cykelrammen, da andre kompo- nenter på cyklen ellers kan blive beskadiget. Komponenter, f.eks. gear- og bremsewirer, må ikke klemmes ind. Defekte hol- dere skal udskiftes med det samme. Forsigtig Spænd ikke spænderemmene (25) for fast, da dækkene eller fælgene ellers kan blive beskadiget. Bemærk Holdernes gevindstænger skal rengøres og smøres med regel- mæssige intervaller, så det undgås, at drejegrebene sætter sig fast.

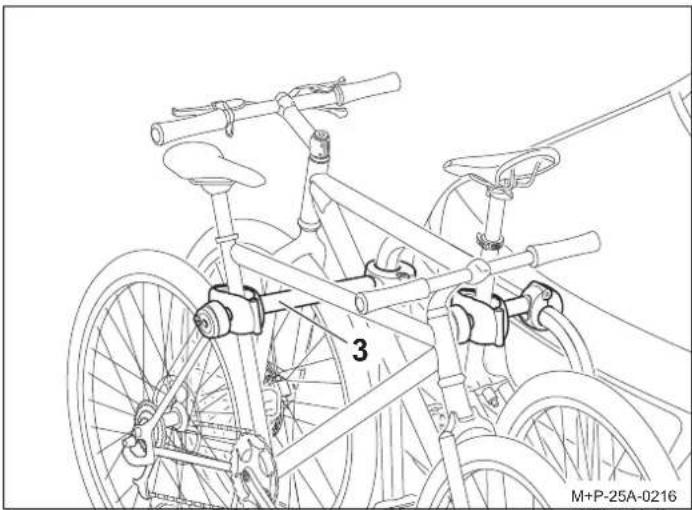

M+P-25A-0300- 96 - Montering af den anden cykel Den anden cykel monteres på den samme måde som den første. Man skal være opmærksom på at placere de to cykler modsat. Montering af tredje

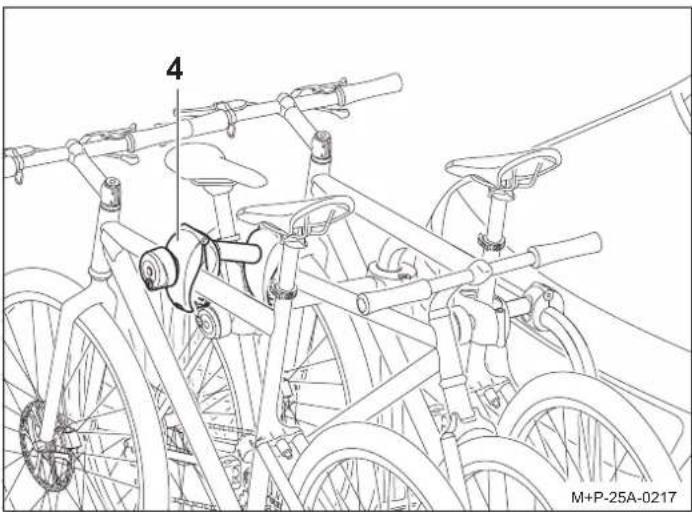

cykel Den tredje og fjedre cykel monteres på den samme måde som den første. Man skal være opmærksom på at placere alle cykler modsat. Den tredje cykel fastgøres med holderen (4) på den anden cykel. Den fjedre cykel fastgøres på den anden holder (4) på den tredje cykel. Afmontering af cykler Holderne (2), (3) og (4) løsnes og cyklerne afmonteres i modsat rækkefølge. Opbevar holderne (2), (3) og (4) i taskens sidelommer (14). Nedvipning/tilbageklapning af cykelholderen Nedvipning af cykelholderen Cykelholderen kan vippes ned for at åbne bagklappen og læsse eller tømme køretøjet. Træd på pedalen (27), og vip cykelholderen (1) ned ved at trække i holderrammen (6) eller cykelrammen, hvis der er monteret cykler. Forsigtig Fastgør kun holderen (3) på cykelrammen, da andre komponenter på cyklen ellers kan blive beskadiget. Komponenter, f.eks. gear- og bremsewirer, må ikke klemmes ind. Defekte holdere skal udskiftes med det samme. 2 Cykelholder Uebler i31 S, til 3 cykler 3 Cykelholder Uebler i41 S, til 4 cykler Forsigtig Fastgør kun holderen (4) på cykelrammen, da andre kompo- nenter på cyklen ellers kan blive beskadiget. Komponenter, f.eks. gear- og bremsewirer, må ikke klemmes ind. Defekte holdere skal udskiftes med det samme.

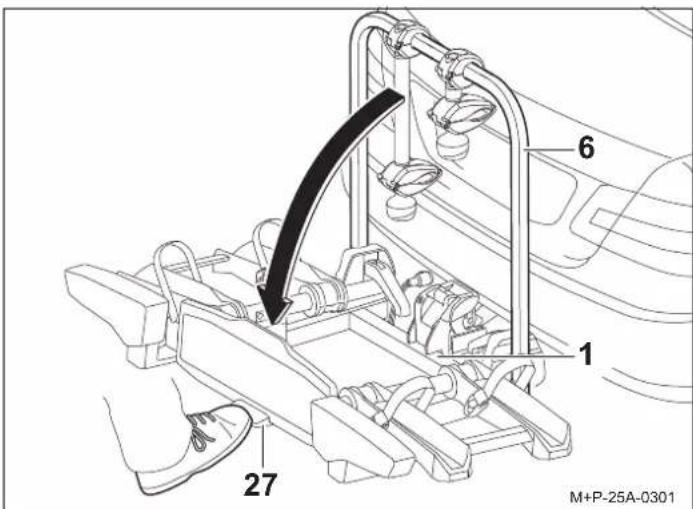

M+P-25A-0217 Forsigtig Vip langsomt cykelholderen ned, og sørg for, at der ikke befin- der sig personer eller genstande i vippeområdet. Der er fare for at komme i klemme for personer og genstande i vippeområdet. Vær opmærksom på, at cykelholderen går fuldstændigt i ind- greb med begge kroge og låses, når den klappes tilbage, ellers kan cykelholderen vippe ned under kørslen og derved kvæste dig eller andre personer og/eller medføre materielle skader. Forsigtig Ved cykelholderen Uebler i41 S (variant, der kan klappes 90° ned) kan den fjerde cykels styr ligge på bunden på grund af den større hældningsvinkel. Derved kan der forekomme beskadi

gelser på styret. Afmontér evt. cyklen, når den klappes ned.

M+P-25A-0301- 97 - Tilbageklapning af cykelholderen

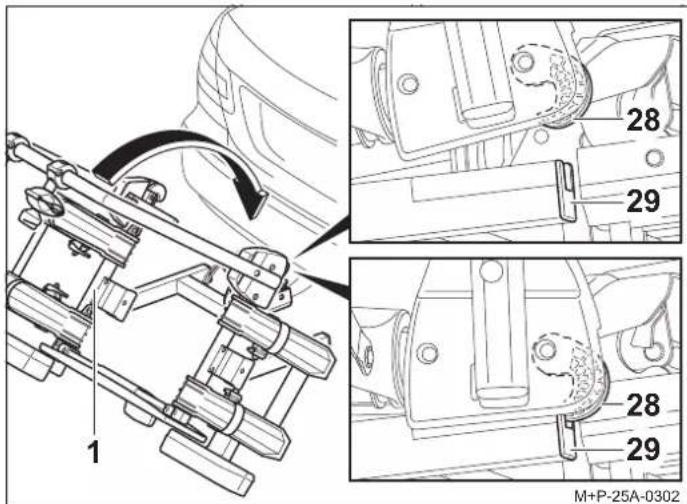

1. Klap cykelholderen (1) tilbage, indtil de to kroge (28) går

fuldstændigt i indgreb og låses i rammen (29).

2. Kontrollér, at cykelholderen (1) sidder fast ved at ryste den.

Vip efter behov cykelholderen (1) ned igen, og klap den tilbage igen. Forberedelse til kørsel Hvis cykelholderen ikke læsses komplet, skal man være opmærksom på, at:

• holdere, der ikke er brug for, tages af holderrammen og opbevares sikkert i bagagerummet.

• alle nøgler er taget ud og opbevaret.

• spænderemmene på alle hjulskinner er lukkede. Udskiftning af pære Forsigtig Efter hver montering, før hver kørsel og også under en længere rejse skal det kontrolleres, at alle forskruninger og fastgørelser på cykelholderen og cyklerne sidder fast, og de skal efter be

hov efterspændes. Ved manglende overholdelse kan cykelholderen løsne sig fra køretøjet sammen med de monterede cykelholdere og kvæste dig og andre personer og/eller forårsage en ulykke. Denne kontrol skal afhængigt af kørebanens beskaffenhed gentages med regelmæssige intervaller. Forsigtig Kontrollér før hver kørsel, at lysanlægget fungerer fejlfrit, ellers kan der forekomme ulykker. Bemærk Nummerpladen og lysanlægget på cykelholderen må ikke til- dækkes.

M+P-25A-0302 Forsigtig Ved udskiftningen af pære skal køretøjets tænding være slået fra og stikket til lysanlægget være trukket ud af stikdåsen på anhængertrækkets elsystem. Ved manglende overholdelse kan der forekomme en kortslutning eller materielle skader. Ved uklarheder skal pæren udskiftes af en fagvirksomhed. Bemærk Udskiftningen af pære beskrives og vises på cykelholderens venstre baglygte. På den højre baglygte skal man gå frem på samme måde. Bemærk Ved bestilling af en ny pære skal benævnelsen på den pågæl- dende pære oplyses. Benævnelse Reservedels nr. 30 Blinklygte

BL PY21W 12V gul a Pærerne kan fås i handlen. E1687 31 Nummerpladebelysning BL C5W 12V (35 mm lang) hvid E1687 32 Tågebaglys

ved venstre baglygte BL PR21W 12V rød E1687 Baklygte

ved højre baglygte BL P21W 12V hvid E1687 33 Bremse-/baklys BL P21/5W 12V hvid E1687

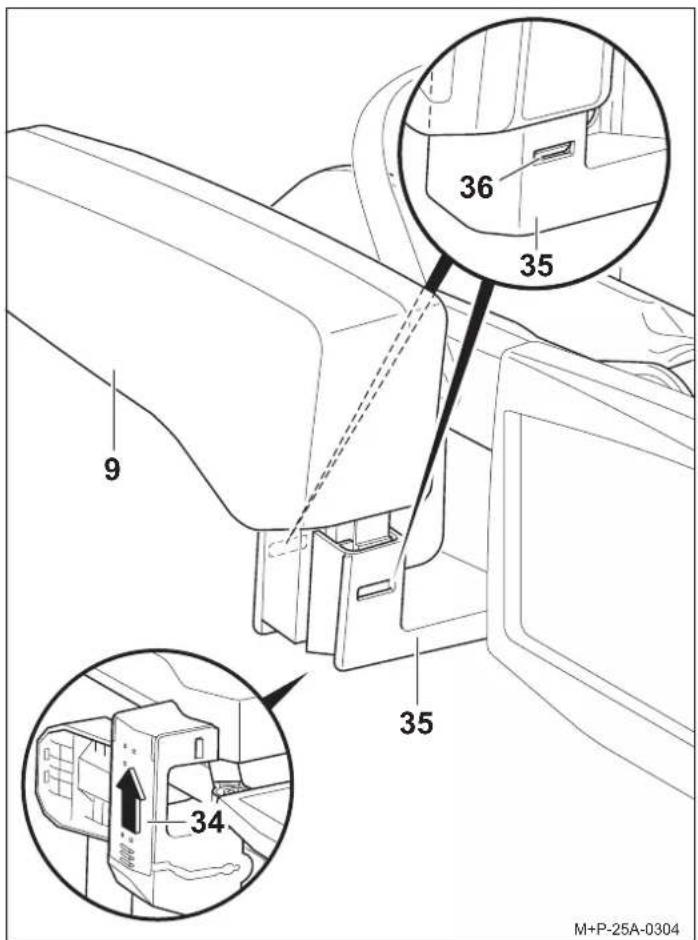

2. Tryk på låsene (36), og træk baglygten (9) forsigtigt ud af

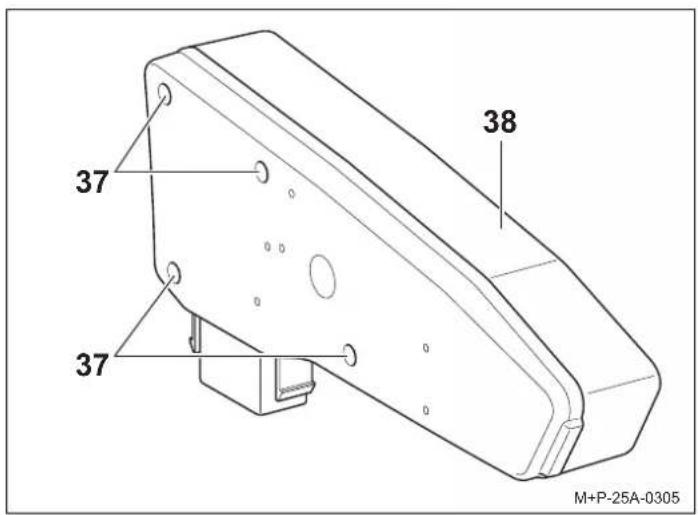

3. Skru skruerne (37) af, og fjern lygteglasset (38).

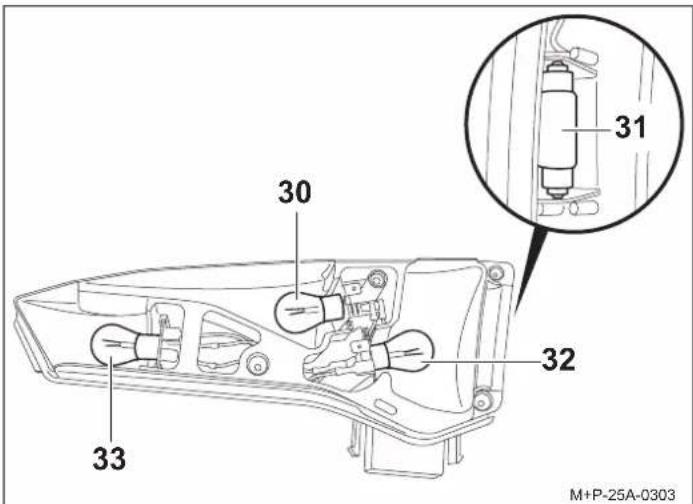

4. Tryk den defekte pære (30, 32, 33) let ind i fatningen (39), drej

den 90° mod urets retning, og træk den ud.

5. Træk pæren (31) ud af fatningen (40).

7. Tryk den nye pære (31) let ind i fatningen (40). Krævet pære,

8. Skru lygteglasset (38) håndfast i igen med skruerne (37).

9. Monteringen af baglygten (9) foretages i omvendt rækkefølge.

M+P-25A-0305 Bemærk Tag kun fat i nye pærer med en ren klud, og sæt dem i fatningen (39, 40).

M+P-25A-0306- 99 - Generelle sikkerhedshenvisninger Køretøjets fører er ansvarlig for, at vedkommendes syn og hørelse ikke påvirkes af cykleholderne, cyklerne eller køretøjets tilstand. Han skal sørge for, at køretøjet, cykelholderen og cyklerne opfylder forskrifterne og ikke bringer trafiksikkerheden i fare. Foreskrevet lys og foreskrevne lysanlæg skal også være til rådighed og driftsklart om dagen. Denne monterings- og betjeningsvejledning indeholder cykelholderens almene godkendelse til anhængerkobling og skal altid medføres i køretøjet. Overhold de pågældende lovbestemmelser for anvendelse af cykelholdere i anvendelseslandet. Henvisning angående bortskaffelse Bortskaf komponenter, tilbehør og emballage på miljøvenlig og korrekt vis. Lygtesættet må ikke bortskaffes som husholdningsaffald. I henhold til det elektriske direktiv 2012/19/EU og national lovgivning skal udtjent elektrisk og elektronisk udstyr indsamles separat og bortskaffes på miljøvenlig og korrekt vis. Adskil lygtesættes fra holderen, og bortskaf de defekte komponenter på en egnet genbrugsplads. Spørg din forhandler. Forsigtig Arbejderne og sikkerhedshenvisningerne, der er anført i denne monterings- og betjeningsvejledning, skal altid overholdes. Cykelholderen til anhængerkoblingen må udelukkende anven- des til transport af cykler. Cykelholderen er ikke egnet til anven- delse i terræn. Efter hver montering, før hver kørsel og også under en længere rejse skal det kontrolleres, at alle forskruninger og fastgørelser på cykelholderen og cyklerne sidder fast, og de skal efter be

hov efterspændes. Denne kontrol skal afhængigt af køreba- nens beskaffenhed gentages med regelmæssige intervaller. Under kørslen skal føreren kontrollere, om cykelholderen og cyklerne evt. har forskudt/flyttet sig, ved at se i sidespejlet. Kør videre til den næste holdemulighed med nedsat hastighed, hvis der er ændringer, og efterspænd forskruninger og fastgø

relser på cykelholderen og cyklerne. Ved manglende overholdelse kan cykelholderen løsne sig fra køretøjet sammen med de monterede cykelholdere og kvæste dig og andre personer og/eller forårsage en ulykke. Forsigtig Bevægelige dele, som f.eks. holdernes og hurtigspændernes gevindstænger, skal rengøres og smøres med regelmæssige intervaller, så det undgås, at drejegrebene sætter sig fast. Anvend ikke smøremidler på de andre forskruninger. Forskru- ningerne kan derved løsne sig af sig selv, og cykelholderen kan sammen med de monterede cykler løsne sig fra køretøjet og derved kvæste dig og andre personer eller forårsage en ulykke. Forsigtig Hvis cyklerne rager mere end 40 cm ud over den yderste kant på lysudgangsfladen på køretøjets positionslys og baglygter, skal dette markeres maksimalt 40 cm fra kanten og maksimalt

cm over kørebanen, foran med en lygte med hvidt lys, bag- ved med en lygte med rødt lys. Markér hjulene, der rager ud til siden, separat ved transport af cyklerne. Når der køres om natten, skal baglygterne og reflektorerne på cyklerne tildækkes, så et forkert indtryk af køretøjsbelysning bagtil undgås, og at andre trafikanter ikke generes eller vild- ledes. Ved manglende overholdelse kan det forårsage en ulykke. Forsigtig Før der køres, skal lysanlæggets funktion kontrolleres. Når tå- gebaglyset er tændt på cykelholderen, skal tågebaglyset på køretøjet være slukket, dvs. de må ikke lyse samtidigt. Ved køretøjsudførelser, hvis typegodkendelse blev udstedt første gang efter 01.10.1998, må den monterede cykelholder eller de medførte cykler ikke dække køretøjets tredje stoplys. Køretøjets tredje stoplys skal kunne ses: i højre eller venstre side i forhold til køretøjets længdeakse – i en horisontal vinkel på 10°, opad i for

hold til lygtekanten – i en vertikal vinkel på 10° og nedad – i for- hold til lygtens underkant – i en vertikal vinkel på 5°. Hvis disse værdier ikke overholdes, skal der monteres et „tredje“ ekstra stoplys. Ved manglende overholdelse kan det forårsage en ulykke. Forsigtig Monteringen af cykelholderen og cyklerne medfører ændring af køre- og bremseegenskaberne samt af køretøjets følsomhed over for sidevind. Den maksimale hastighed på 130 km/h må ikke overskrides. Tildæk ikke cyklerne med presenninger, beskyttelsesovertræk eller lignende, da vindens angrebsflade og køreegenskaber påvirkes kraftigt derved. Skub tungt læs i bagagerummet så langt frem som muligt for at forebygge for kraftig last på bagenden. Tilpas altid køremåden til vej-, trafik- og vejrforholdene, og kør særligt forsigtigt, når kører med læsset cykelholder. Ved manglende overholdelse kan cykelholderen løsne sig fra køretøjet sammen med de monterede cykelholdere og kvæste dig og andre personer og/eller forårsage en ulykke. Forsigtig Hvis køretøjet er udstyret med en elektrisk bagklap, skal kan være opmærksom på det nødvendige frirum, når cykelholderen er monteret. Hvis det er muligt, skal den elektriske bagklap de- aktiveres og betjenes manuelt. Afmontér cykelholderen, før bilvaskeanlæg anvendes. Cykel- holderen, køretøjet og/eller bilvaskeanlægget kan i modsat fald blive beskadiget.- 100 -
