HASZNÁLATI ÚTMUTATÓ i21 Z60-DC Uebler

Vonóhorogra szerelhető kerékpártartó

- Uebler i21 Z, 2 kerékpár számára

- Uebler i31 Z, 3 kerékpár számára

Szerelési és kezelési útmutató

Örülünk, hogy az UEBLER kerékpártartó mellett döntött.

Feltétlenül tartsa be a jelen szerelési és kezelési útmutatóban szereplő munkabiztonsági utasításokat. Az utasítások figyelmen kívül hagyásából eredő károkért semmilyen felelősséget nem vállalunk.

Útmutatás

Itt az Uebler i21 Z kerékpártartó szerelésének és kezelésének leírását találja ábrákkal. Az Uebler i31 Z kerékpártartó esetében értelemszerűen kell eljárni.

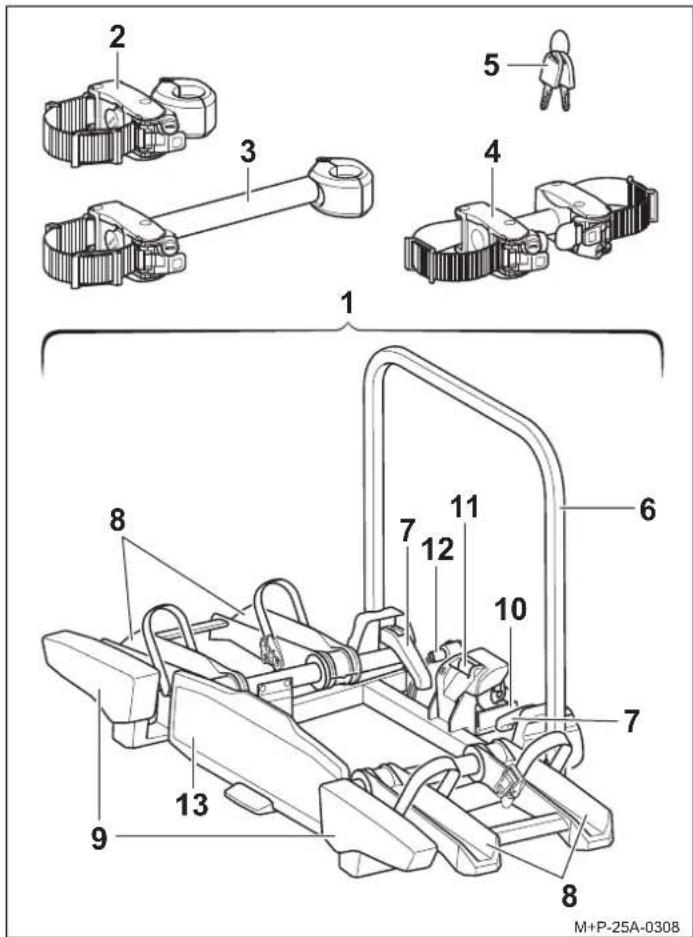

Alkatrészek áttekintése

1 2 3 4 5 6 7 8 9 10 11 12 13 M+P-25A-0308

Rendelési számok

Uebler i21 Z90 kerékpártartó 2 db kerékpárhoz

Rendelési sz. 18110 (90°-ban lehajtható)

Uebler i21 Z60 kerékpártartó 2 db kerékpárhoz

Rendelési sz. 18190 (60°-ban lehajtható)

Uebler i31 Z kerékpártartó 3 db kerékpárhoz

Rendelési sz. 18130

ECE forgalombahozatali engedély száma

E24*26R04/00*0136*00

Szállítási terjedelem

Megnevezés	i21 Z i31 Z
	Darab Darab
1 Kerékpártartó 1 1
2 1. tartó Kerékpár 1 1
3 2. tartó Kerékpár 1 1
4 3. tartó Kerékpár – 1
5 Kulcs 6 10

Útmutatás

Fenntartjuk a szállítási terjedelem változtatásának jogát. Az alkatrészek javítását vagy cseréjét szakemberrel végeztesse el. Biztonsági okokból az Uebler azt ajánlja, hogy csakis szakkereskedésben kapható eredeti pótalkatrészt használjon.

Útmutatás

A tartók (2), (3) és (4) külön helyezkednek el a csomagon belül, előszerelés nélkül szállítjuk őket. A kulcsokat (5) a tartók (2), (3) és (4), valamint a rögzítőkar (11) zárjában találja.

Alkatrész-megnevezés

Megnevezés	i21 Z i31 Z
	Darab Darab
6 Tartókeret 1 1
7 Tartókeret gyorsfeszítője	2	2
8 Keréksínek 4 6
9 Hátsó lámpák 2 2
10 Vonóhorog-befogó	1 1
11 Vonóhorog-befogó rögzítőkarja	1	1
12 Világító berendezés dugója 1 1
13 Rendszámtáblatartó	1 1

Müszaki adatok

Maximális terhelhetőség (teherbírás)
Uebler i21 Z: Teherbírása – önsúly = max. rakomány
Teherbírás	Önsúly max. rakomány
50 kg	5 kgUebler i21 Z = kb. 13,5 kg	36,5 kg
60 kg 46
70 kg 56
≥ 73,5 kg		60 kg

Uebler i31 Z: Teherbírás ^a – önsúly = max. rakomány

Teherbírás	Önsúly max. rakomány
75 kg	kgUebler i31 Z = kb. 18 kg	57 kg
80 kg 62
≥ 90 kg		72 kg

a Ha az utánfutócsatlakozó és a jármű értékei eltérnek, akkor az alacsonyabb értéket kell figyelembe venni.

Elektromos csatlakozás
Áramellátás	13 pólusú, 12 V

Kerékpár súlya
Kerékpáronkénti maximális súlyb	30 kg

b Különböző súlyú kerékpárok esetén a nehezebb kerékpárt kell közelebb szerelni a járműhöz.

Kerékpárvázak maximális csőátmérője
Körszelvényű cső	115 mm
Téglalap szelvényű cső	120x80 mm
Négyszögszelvényű cső	95x95 mm

A kerékpártartó felszerelése a járműre és leszerelése

Vigyázat

Az utánfutócsatlakozó és a jármű alkalmas kell hogy legyen egy kerékpártartó ráépítésére.

• Az utánfutócsatlakozó teherbirása (lásd az utánfutócsatlakozó adattábláján és a jármű kezelési útmutatójában)
• Az utánfutócsatlakozó anyaga legalább St 52-3 minőségű acél legyen (lásd az utánfutócsatlakozón lévő típustáblán)

Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek vagy balesetet szenvedhetnek.

A gömbfejet a felszerelés elött meg kell tisztítani és zsirtalanítani kell.

Vigyázat

A jármű méretei (szélesség, magasság, mélység) a kerékpártartó felszerelésével megváltoznak, ennek figyelmen kívül hagyása esetén Ön és mások is megsérülhetnek és/vagy anyagi károk keletkezhetnek.

Be- és áthajtáskor vegye figyelembe a jármű megváltozott méreteit. Vigyázzon tolatásnál.

Vigyázat

Minden elindulás előtt ellenőrizni kell, hogy a világító berendezés kifogástalanul működik-e, ellenkező esetben balesetveszély áll fenn.

Útmutatás

Ha nem használja, szerelje le a járműről a kerékpártartót.

A kerékpártartó felszerelése a jármüre

14 II 1 10 11 I 15 A M+P-25A-0290

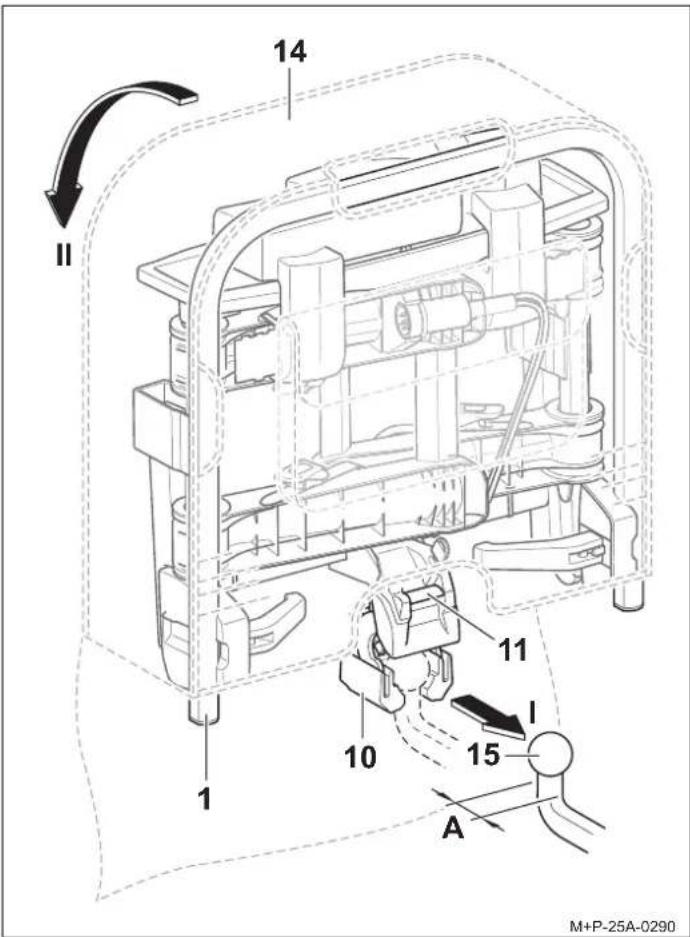

1. Nyissa le a táska (14) ^1 fedelét.
2. Nyomja meg a rögzítőkart (11), hogy szétnyiljon a befogó (10).

Útmutatás

Az i31 Z kerékpártartó esetében az utánfutócsatlakozó (15) csatlakozónyak átmérője legalább 28,5 mm (A) kell hogy legyen.

1. Tartsa a kerékpártartót (1) függölegesen és a befogóval (10) tolja rá a vonóhorog (15) gömbfejére (I. nyíl).

2. Döntse lefelé a kerékpártartót (1), hogy a rögzítőkar (11) hallhatóan beugorjon a helyére (II. nyil).

A rögzítőkaron (11) lévő piros jelölésnek el kell tűnnie.

1. Ellenőrizze, hogy a kerékpártartó (1) párhuzamos-e a lökhárítóval és hogy a talajhoz képest is nagyjából párhuzamosan van-e beállítva.

Erőteljesen megrázva ellenőrizze, hogy a kerékpártartó (1) nem mozdul-e el. Amennyiben szükséges, vegye le a kerékpártartót (1) és szerelje fel újra.

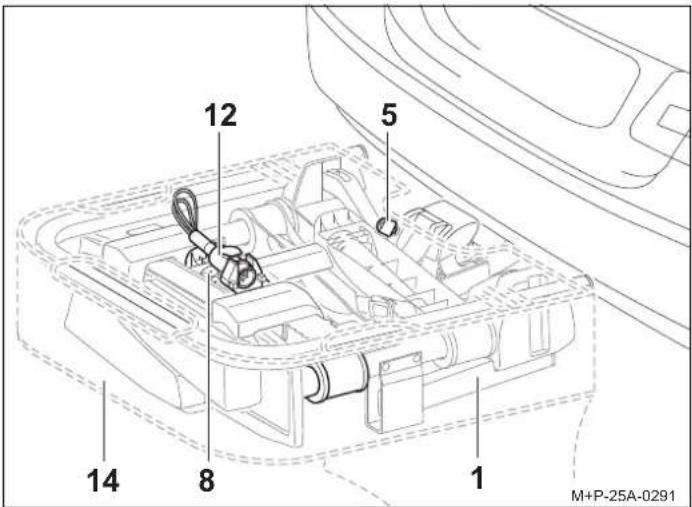

1 2 5 8 14 M+P-25A-0291

1. Húzza le a táskát (14) a kerékpártartóról (1).
2. Zárja le a kulccsal (5) a kerékpártartót (1) és húzza ki a kulcsot.
3. Húzza ki a dugót (12) a keréksínen (8) lévő foglalatból.

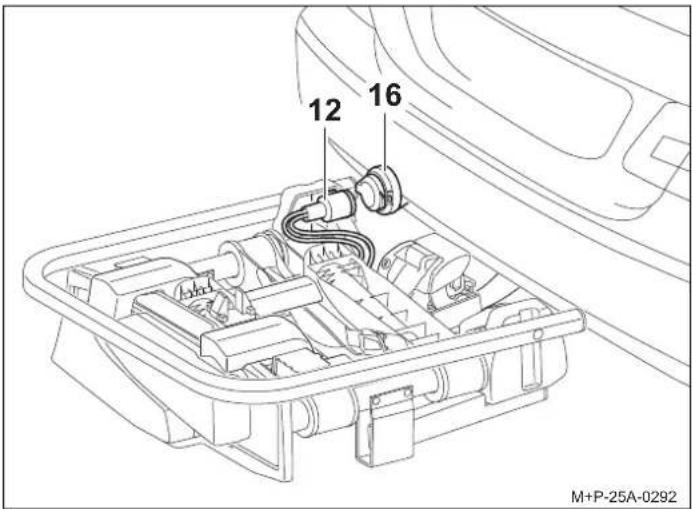

1. Dugja be a dugót (12) a jármű csatlakozóaljzatába (16) és az óramutató járásával megegyező irányban csavarja ütközésig.

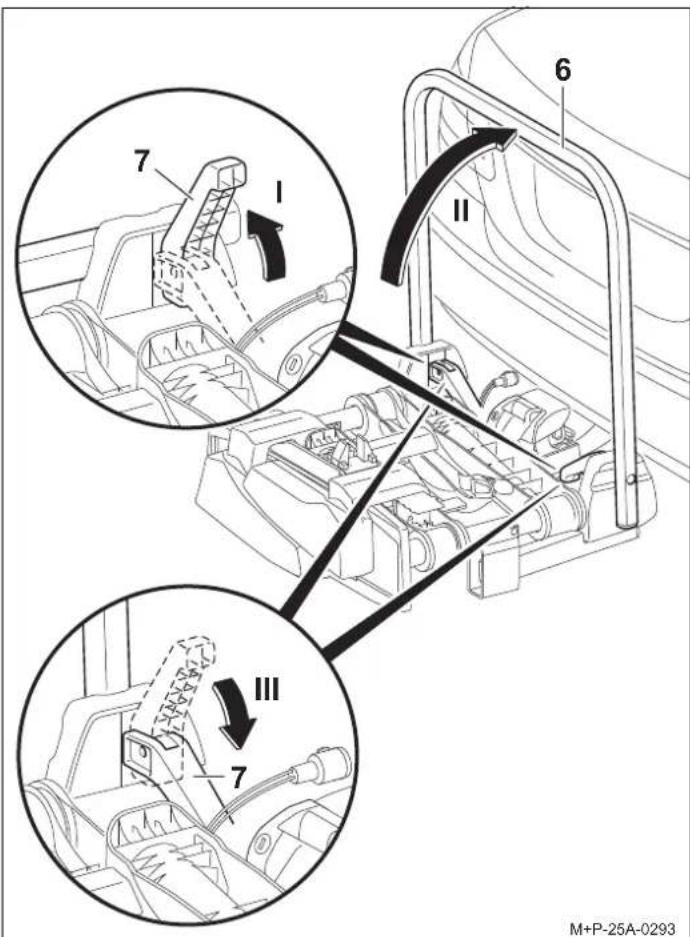

1. Felfelé nyissa ki a gyorsrögzítót (7) (I. nyíl), és hajtsa fel a tartókeretet (6) (II. nyíl).
2. A tartókeret (6) rögzítéséhez zárja vissza teljesen a gyorsrögzítőt (7) (III. nyíl).

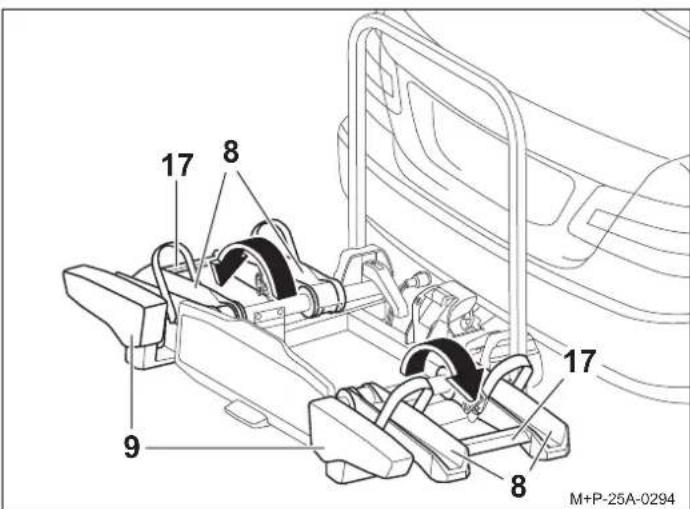

17 8 9 17 8 M+P-25A-0294

Vigyázat

A keréksíneket (8) mindig a merevítőknél (17) és ne a hátsó lámpáknál (9) fogja meg és hajtsa ki. Különben megsérülhetnek a hátsó lámpák (9).

1. Hajtsa ki a keréksíneket (8) a merevítőknél (17) és kattintsa be ezeket.
2. Ellenőrizze a világító berendezés működését.

13 20 18 II II 19 M+P-25A-0295

1. Nyomja le a tartót (18) (I. nyíl).

2. Tolja be a rendszámtáblát (19) a rendszámtáblatartóba (13), nyomja felfelé és teljesen illessze be (II. nyíl).

3. Engedje el a tartót (18) és ellenőrizze a rendszámtábla fix helyzetét.

Útmutatás

Magasabb rendszámtábla behelyezéséhez nyomja hátra az ütközöt (20), majd teljesen tolja be a rendszámtáblát a rendszámtáblatartóba (13).

Útmutatás

A kerékpártartó rendszámtáblájának meg kell egyeznie a jármű fogalmi rendszámával és jól olvashatónak kell lennie.

A kerékpártartó leszerelése a járműről

17 8 I 9 II 17 8 M+P-25A-0325

Vigyázat

A keréksíneket (8) mindig a merevítőknél (17) és ne a hátsó lámpáknál (9) fogja meg és csukja össze. Különben megsérülhetnek a hátsó lámpák (9).

1. Fogja meg a keréksín bal oldalát a merevítönél (17), és hajtsa be (l. nyíl).
2. Fogja meg a keréksín jobb oldalát a merevítönél (17), és hajtsa be (ll. nyíl).

1. Nyissa ki a gyorskioldót (7) felfelé (I. nyíl), és hajtsa le a hordozó keretet (6) (II. nyíl).
2. A tartókeret (6) rögzítéséhez zárja vissza teljesen a gyorsrögzítőt (7) (III. nyll).

Útmutatás

A gyorsfeszítőt (7) és a tartókeretet (6) rendszeresen, ill. szennyeződés/nehézkes mozgás esetén szappanos vízzel tisztítsa meg.

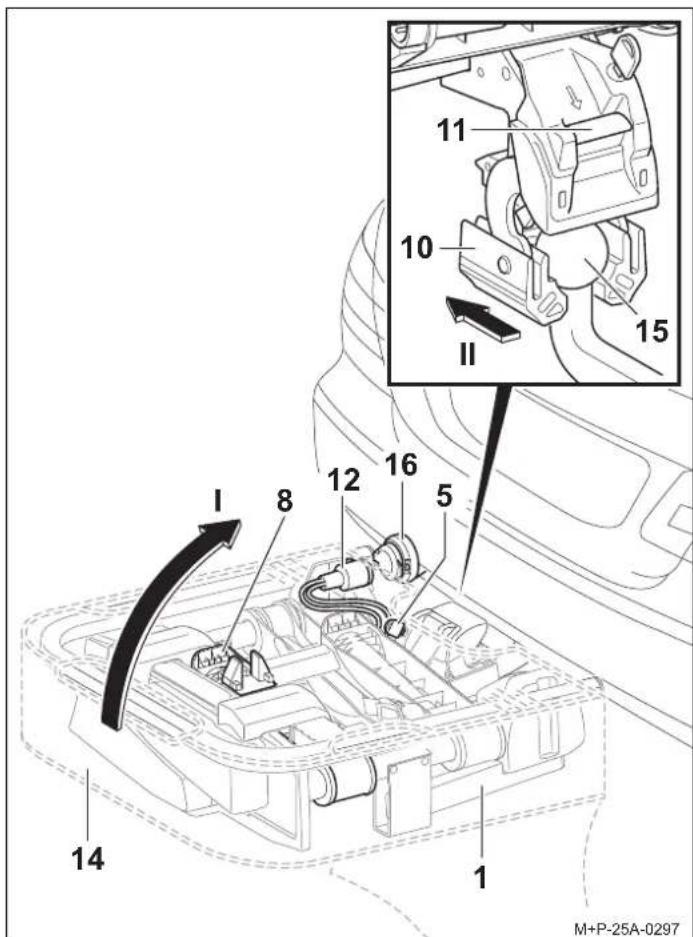

1 8 12 16 5 14 1 11 10 II 15 M+P-25A-0297

1. Húzza ki a dugót (12) a jármű csatlakozóaljzatából (16) és helyezze be a keréksínen (8) lévő foglalatba.
2. Nyissa ki a kerékpártartót (1) a kulccsal (5).
3. Tolja a táskát (14) a kerékpártartóra (1).
4. Nyomja a rögzítőkart (11) és állítsa fel merőlegesen a kerékpártartót (1) (I. nyíl).
5. Hátrafelé húzza le a kerékpártartót (1) a vonóhorog (15) gömbfejéről (II. nyíl).
6. Állítsa a kerékpártartót (1) a befogóval (10) a talajra és ezzel zárja le a befogót (10).
7. Zárja le a táska (14) fedelét.

A kerékpárok fel- és leszerelése

Vigyázat

Az utánfutócsatlakozóra szerelhető kerékpártartó kizárólag kerékpár szállítására használható.

Csak egyenként max. 30 kg súlyú kerékpár szállítható a kerék-pártartón.

Eközben semmi esetre sem szabad túllépní a kerékpártartó maximálisan megengedett terhelését, az utánfutócsatlakozó függöleges terhelését, valamint a jármű megengedett összsúlyát és a jármű maximálisan megengedett tengelyterhelését (lásd a jármű üzemeltetési útmutatóját).

Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek.

Vigyázat

A kerékpárokat lehetőleg egyenletes súlyeloszlással és alacsony súlyponttal kell a kerékpártartóra rögzíteni, és egy-egy tartóval a kerékpárvázon, valamint feszítőszíjjal az elülső és a hátsó kerekeknél rögzíteni kell leesés ellen.

Ennek figyelmen kívül hagyása esetén a kerékpárok és/vagy a különálló részek menet közben leválhatnak a járműről, és a közlekedés többi résztvevőjének balesetet, ezzel összefüggésben sérülést és anyagi károkat okozhatnak.

Felszerelés előtt a gyereküléseket és minden különálló részt, például a kulacsokat, nyeregtáskákat, elektromos kerékpárok akkumulátorait stb., le kell venni a kerékpárról és el kell rakni.

Vigyázat

A kerékpárok lecsúszása/ledölése esetén balesetveszély áll fenn. Rögzítse a kerékpárokat lecsúszás/ledölés ellen.

A kerékpárok fel- és leszerelését ketten végezzék.

Vigyázat

A jármű típusától függően előfordulhat, hogy a kerékpártartó a rajta lévő kerékpárokkal túl szorosan van elhelyezve a jármű kipufogójához. A forró kipufogócső és/vagy a forró kipufogógázok kárt okozhatnak a kerékpártartóban és/vagy a kerékpárokban. Ebben az esetben a kerékpártartó nem alkalmas a használatra.

Karbon alkatrészeket tartalmazó kerékpárok szállításával kapcsolatban forduljon a gyártóhoz/viszonteladóhoz, és ezeknél kérdezzen rá, hogy alkalmas-e a kerékpártartó ezeknek a kerékpároknak a szállítására.

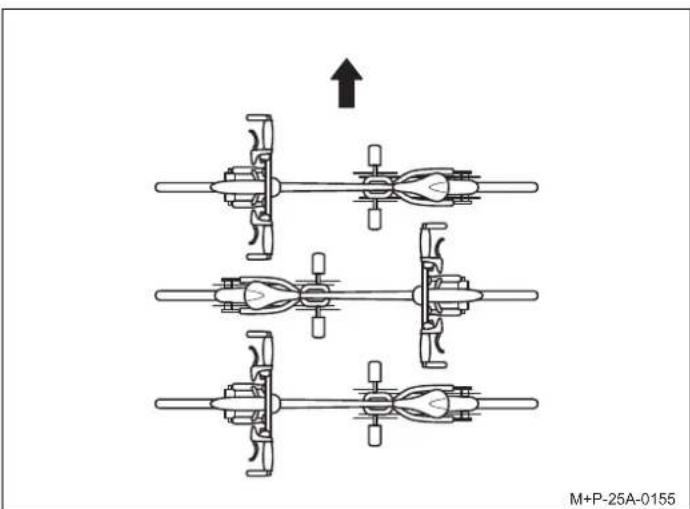

A kerékpárok elrendezése

Tartsa be a kerékpárok menetiránynak megfelelő ellentétes elrendezését (nyíl).

Útmutatás

A nehéz kerékpárokat a járműhöz közel, a könnyebbeket, pl. gyerekkerékpárokat hátrább szerelje fel a kerékpártartón. Az első kerékpár fogaskoszorúja a jármű irányába nézzen.

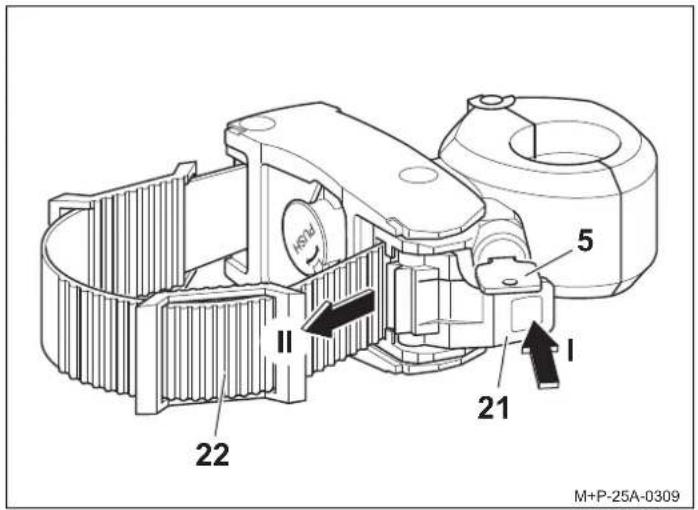

Az első kerékpár felszerelése

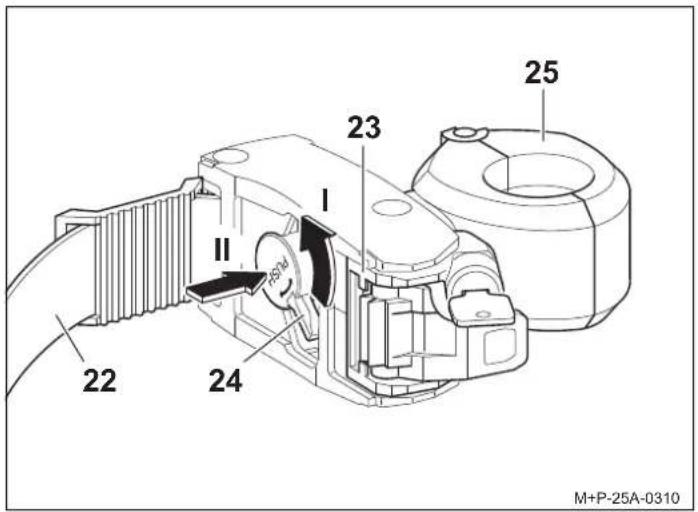

1. Oldja ki a rögzítöt (21) a kulccsal (5).
2. Nyomja meg a feszítőt (21) (I. nyíl) és húzza ki a feszítőszíjat (22), (II. nyíl).

A forgómarkolat (24) csak akkor mozgatható, ha a feszítőszíjat (22) kihúzta a rögzítőberendezésből (23).

1. Forgassa el a forgómarkolatot (24) balra (I. nyíl) és ezt követően nyomja le (II. nyíl). A bilincs (25) szétnyílik.

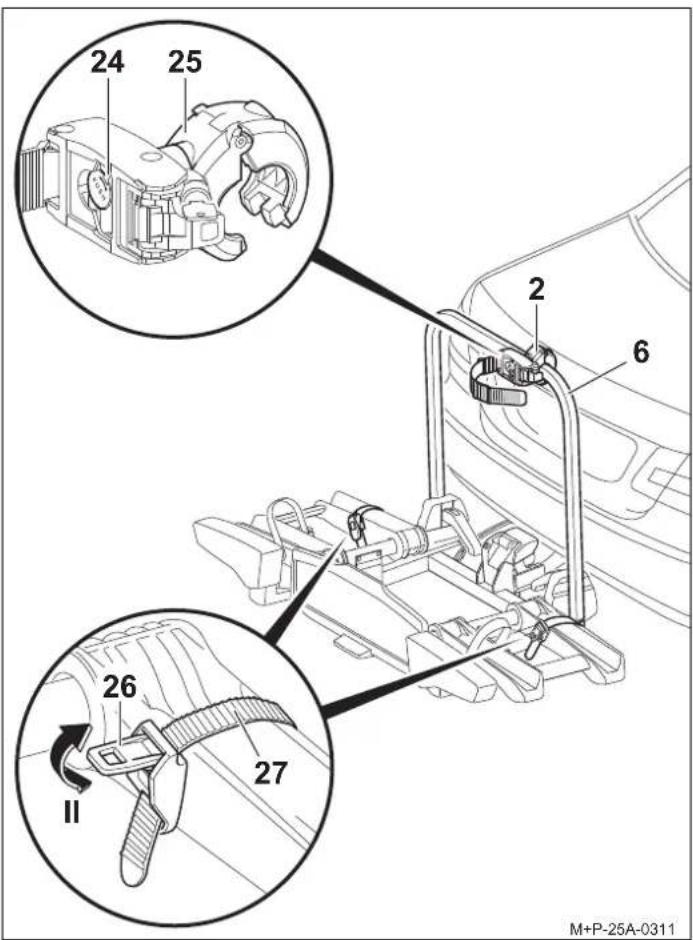

24 25 2 6 26 27 II M+P-25A-0311

1. Helyezze a nyitott bilincset (25) a tartókeretre (6), és engedje el a forgómarkolatot (24). A bilincs (25) összezáródik.
2. Nyomja meg a feszítöt (26) (II. nyíl) és húzza ki a rögzítőhevedert (27).

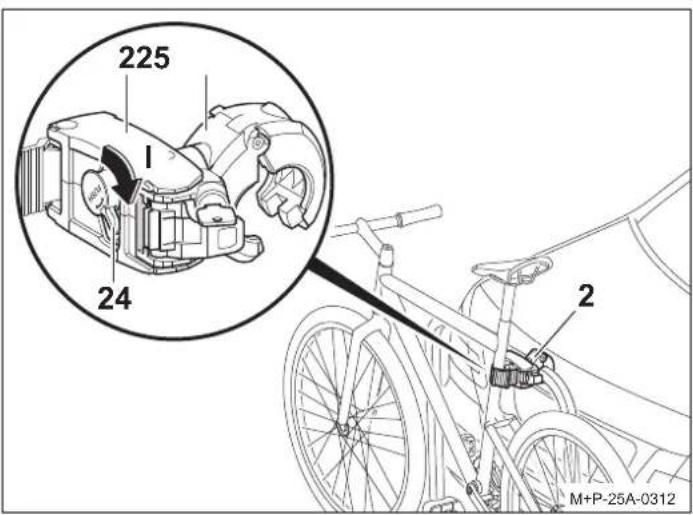

225 1 24 2 M+P-25A-0312

Vigyázat

A tartót (2) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni.

1. Tegye a kerékpárt a keréksínekre (8) és pozícionálja a tartót (2) a kerékpárvázhoz. Biztosítsa a kerékpárt felborulás ellen.
2. Forgassa el ütközésig jobbra a forgómarkolatot (24) (I. nyíl). A bilincs (25) zárva van.

46 46 22 223 29 22 5 I 21 II 47 M+P-25A-0313

Útmutatás

A rögzítőheveder (22) csak akkor tolható be, ha a forgómarkolat (2) teljesen el van forgatva jobbra.

Útmutatás

A kerékpár vázformájának megfelelően a feszítőszíjon (22) található egyik, vagy mindkét párna (46) a kerékpárváz (47) védelme érdekében áthelyezhető.

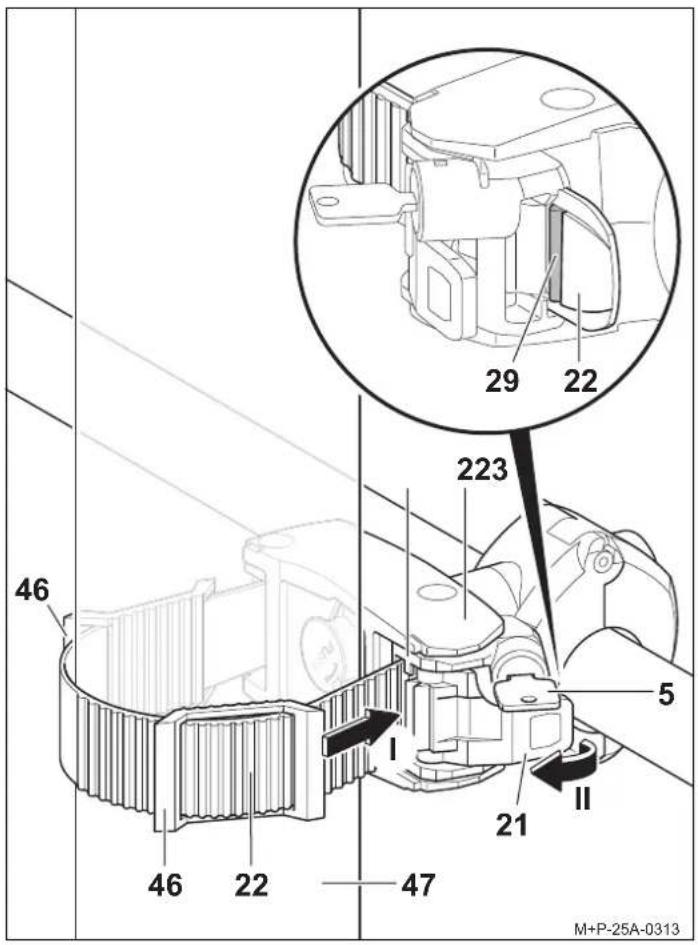

1. Vezesse át a rögzítőhevedert (22) a kerékpárváz (47) körül és illessze be a rögzítőberendezésbe (23) (I. nyíl).
2. Addig tolja be a feszítőszíjat (22), amíg a legalább egy szíjfog (29) túl nem nyúlik.
3. A rögzítő (21) segítségével húzza meg a rögzítőhevedert (22) (II. nyíl).
4. Zárja le a kulccsal (5) a tartót (2) és vegye ki a kulcsot (5).

1. Vezesse át a rögzítőhevedert (27) középen a kerékküllők között.
2. Füzze be a rögzítőhevedert (27) a csatba (28) és húzza meg.

Vigyázat

Ne húzza túl szorosra a rögzítőhevedereket (27), különben megsérülhet a gumiabroncs, vagy a felní.

1. A feszítók (26) segítségével húzza meg a rögzítőhevedert (27) (I. nyíl).

A második kerékpár felszerelése

A tartót (3) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni.

Útmutatás

A bilincs forgómarkolata (25) csak akkor forgatható el jobbra, ha a tartó (3) pontosan merőleges a tartókeretre (6) és a bilincs (25) teljesen zárva van.

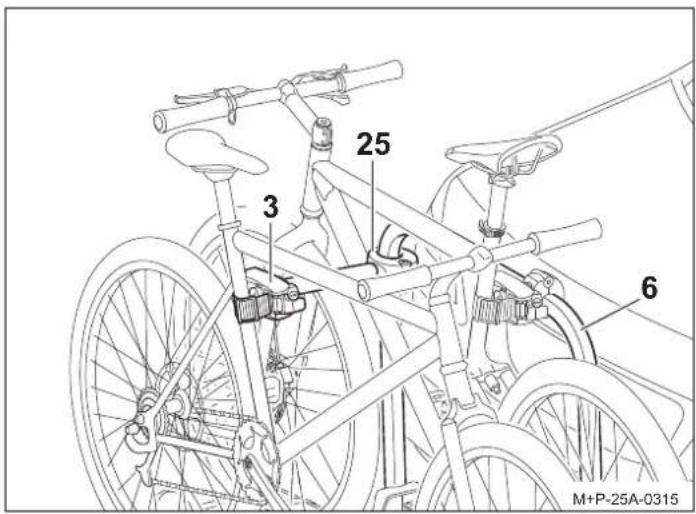

A második kerékpár felszerelése értelemszerűen az elsőhöz hasonlóan történik. Ügyelni kell a két kerékpár ellentétes irányban történő elrendezésére.

Harmadik kerékpár rögzítése

23 2322 22 II 5 I 21 5 21 M+P-25A-0316

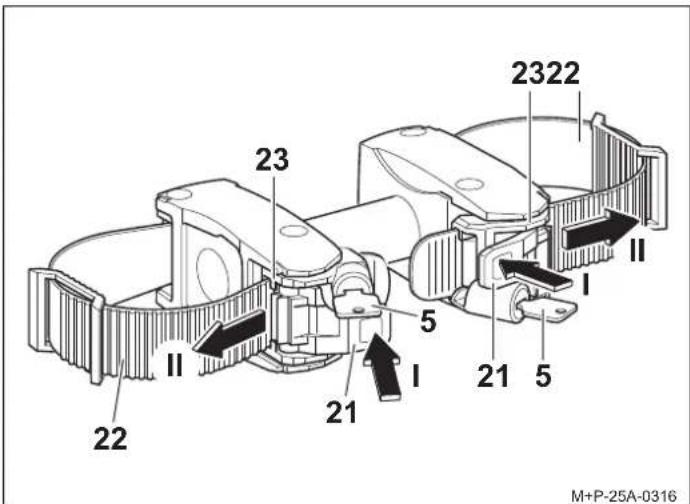

1. Oldja ki mindkét rögzítót (21) a kulccsal (5).
2. Nyomja meg egymás után a rögzítőket (21) (I. nyíl), és húzza ki a rögzítőhevedereket (22) a rögzítőszerkezetböl (23) (II. nyíl).

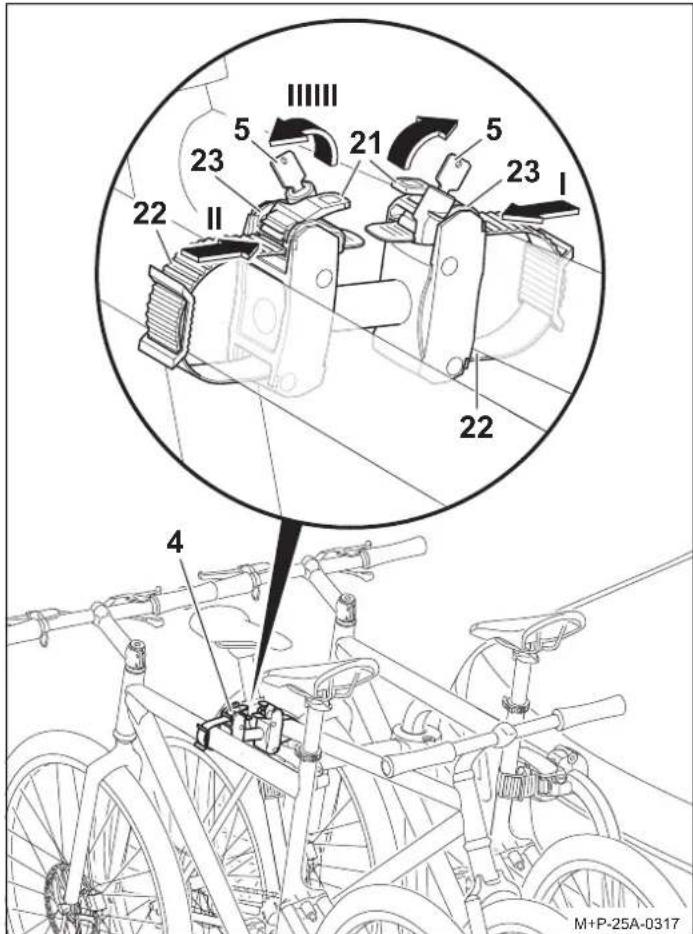

ⅢⅢ 5 21 5 23 23 Ⅱ 22 22 4 M+P-25A-0317

Vigyázat

A tartót (4) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni.

1. Vezesse a rögzítőhevedert (22) a második kerékpár kerete körül, és tolja be a rögzítőszerkezetbe (23) addig (l. nyíl), hogy legalább egy hevederfog kiálljon.

2. Vezesse a második rögzítőhevedert (22) a harmadik kerékpár kerete körül, és tolja be a rögzítőszerkezetbe (23) addig (II. nyíl), hogy legalább egy hevederfog kiálljon.

3. A rögzítök (21) segítségével húzza meg a rögzítőhevedert (22) (III. nyíl).
4. Zárja le a kulccsal (5) a két rögzítót (21) és vegye ki a kulcsot (5).

A kerékpárok leszerelése

A tartók (2), (3), (4) kilazítása és a kerékpárok leszerelése fordított sorrendben történik.

A tartót (2), (3) és (4) helyezze be a táska oldalzsebébe (14).

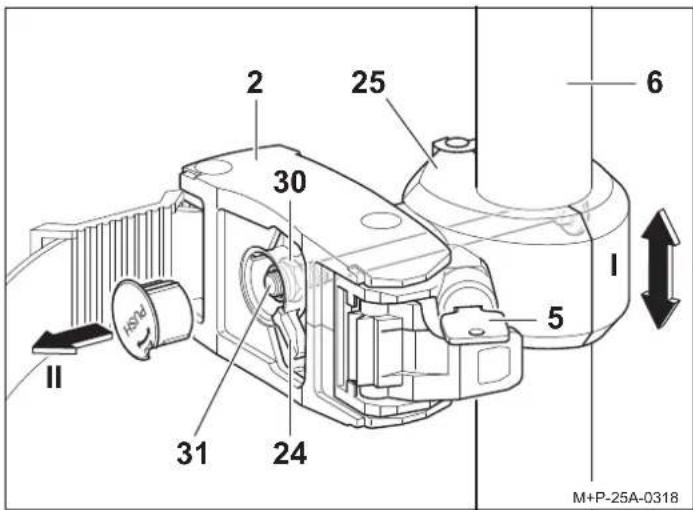

Szorítási erő beállítása

A következő esetekben utólag be lehet állítani az előfeszítési erőt:

• A reteszelt tartó (2) bilincse (25) elcsúsztatható a tartókereten (6) (I. nyíl).
• A forgómarkolat (24) ütközésig elforgatható jobbra.

Vigyázat

Csak egyszer szabad beállítani a szorítási erőt. Ha másodszor is be kell állítani a szorítási erőt, akkor ki kell cserélni az önbiztosító anyacsavart (30).

1. Húzza le a kupakot a forgómarkolatról (24), pl. egy csavarhúzóval (II. nyíl).
2. Helyezze fel a tartót (2) a tartókeretre (6) és reteszelje azt, lásd a 114. oldalt.

Vigyázat

Ne tekerje le teljesen az önbiztosító anyacsavart (30). Legalább egy menetnek ki kell lógnia a menetes rúdból (31).

1. Szorítási erő növelése: Negyed fordulattal húzza meg az anyacsavart (30) (kulcsméret: 13). vagy

Szorítási erő csökkentése: Negyed fordulattal oldja meg az anyacsavart (30) (kulcsméret: 13).

1. Ellenőrizze a bilincs (25) szorítási erejét, szükség esetén ismételje meg a lépéseket.
2. Tegye vissza a kupakot a forgómarkolatra (24). A második kerékpár tartójának beállítása ugyan így történik.

Kerékpártartó ledöntése/visszahajtása

Vigyázat

Lassan döntse le a kerékpártartót és figyeljen arra, hogy senki ne tartózkodjon a ledöntési tartományban.

A ledöntési tartományban zúzódásveszély áll fenn.

Figyeljen arra, hogy amikor a kerékpártartót visszahajtja, az mindkét kampóval teljesen beugorjon a helyére és reteszelve legyen, máskülönben a kerékpártartó menet közben ledölhet és emiatt Ön vagy mások is megsérülhetnek és/vagy anyagi károk keletkezhetnek.

Kerékpártartó ledöntése

A kerékpártartót a csomagtartó nyitásához és a jármű be- és kipakolásához le lehet dönteni.

Az Uebler i21 Z kerékpártartó (90°-ban lehajtható változat) esetében a második kerékpár kormánya a megnövelt billenési szögnek köszönhetően a földön feküdhet. Emiatt megsérülhet a kormány. Ebben az esetben a lebillentés előtt szerelje le a kerékpárt.

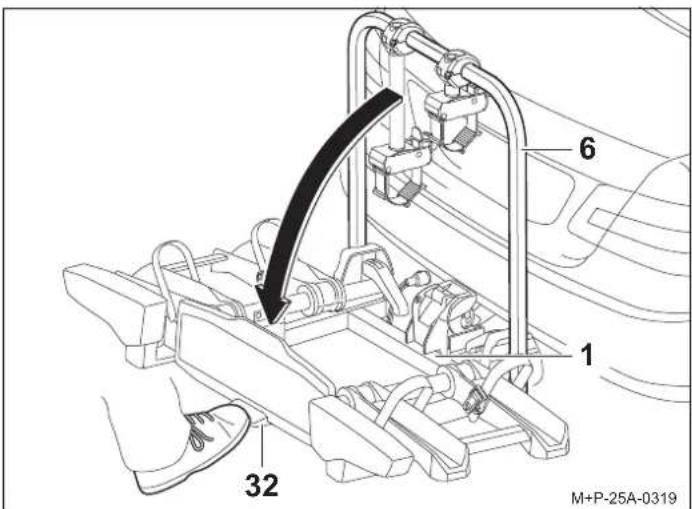

Lépjen a pedálra (32) és a tartókeretet (6), ill. felszerelt kerékpárok esetén a kerékpárvázat húzva döntse le a kerékpártartót (1).

Kerékpártartó visszahajtása

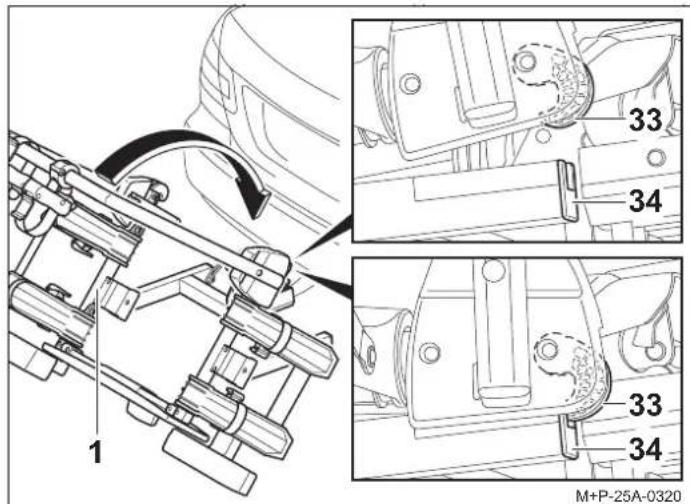

1 33 34 33 34 M+P-25A-0320

1. Hajtsa vissza a kerékpártartót (1) úgy, hogy az mindkét kampóval (33) teljesen beugorjon a keretbe (34) és reteszelve legyen.

2. Erőteljesen megrázva ellenőrizze, hogy a kerékpártartó (1) nem mozdul-e el. Amennyiben szükséges, a kerékpártartót (1) még egyszer döntse le, majd újra hajtsa vissza.

Előkészületek az útra

Vigyázat

Minden egyes felszerelés után, minden egyes elindulás előtt és hosszabb utazás közben is ellenőrizni kell a kerékpártartó és a kerékpárok összes csavarkötését és rögzítését, hogy azok a helyükön vannak-e, és szükség szerint után kell öket húzni. Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek. Ezt az ellenőrzést, az útviszonyoktól függően, rendszeres időközönként meg kell ismételni.

Vigyázat

Minden elindulás előtt ellenőrizni kell, hogy a világító berendezés kifogástalanul működik-e, ellenkező esetben balesetveszély áll fenn.

Útmutatás

A jármű forgalmi rendszáma és világító berendezése nem lehet takarásban.

Ha a kerékpártartó nincs teljesen kihasználva, ügyelni kell arra, hogy

• a nem használt tartók le legyenek véve a tartókeretről és biztonságosan el legyenek rakva a csomagtérben.
• minden kulcs ki legyen húzva és el legyen rakva.
• hogy az összes keréksín feszítőszíja zárva legyen.

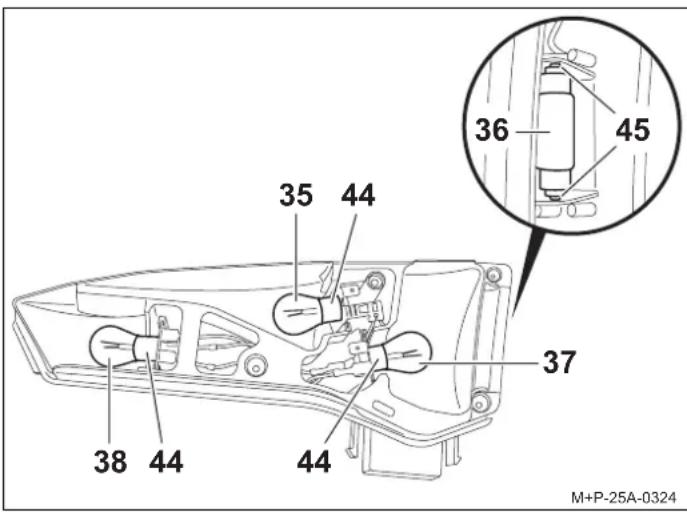

Izzócsere

Vigyázat

Az izzócseréhez le kell kapcsolni a jármű gyújtását és a világító berendezés dugóját ki kell húzni a vonóhorog-elektronika csatlakozóaljzatából. Ennek figyelmen kívül hagyása rövidzárlat-hoz vagy anyagi károkhoz vezethet. Bizonytalanság esetén hagyja, hogy az izzócserét szakember végezze.

Útmutatás

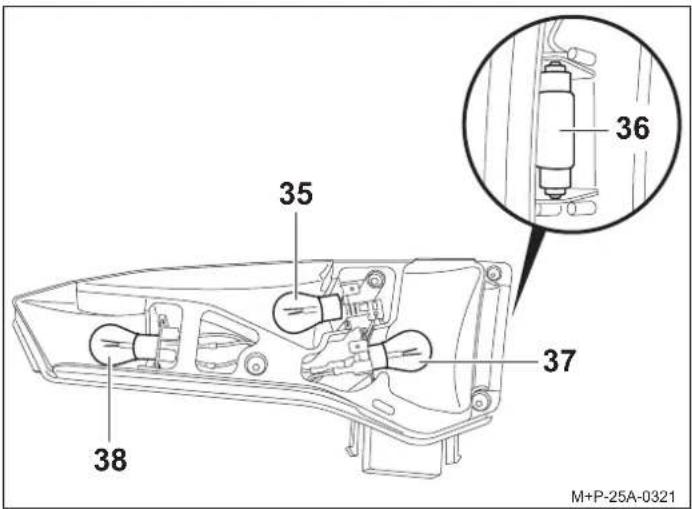

Az izzócserét a kerékpártartó bal hátsó lámpáján mutatjuk be. A jobb hátsó lámpa esetében értelemszerűen kell eljárni.

Útmutatás

Új izzó rendelésekor meg kell adni az adott izzó megnevezését.

35 36 37 38 M+P-25A-0321

Megnevezés	Pótalkatrész sz.
35 IrányjelzőaBL PY21W 12V sárga	E1687
36 Rendszámtábla világításaBL C5W 12V (35 mm hosszú) fehér	E1687
37 Ködzáró lámpaa a bal hátsó lámpánálBL PR21W 12V pirosHátrameneti fényszóróajobb hátsó lámpánálBL P21W 12V fehér	E1687E1687
38 Fék/tolatólámpaaaBL P21/5W 12V fehér	E1687

a Az izzó kereskedelmi forgalomban kapható.

41 40 9 40 39 M+P-25A-0322

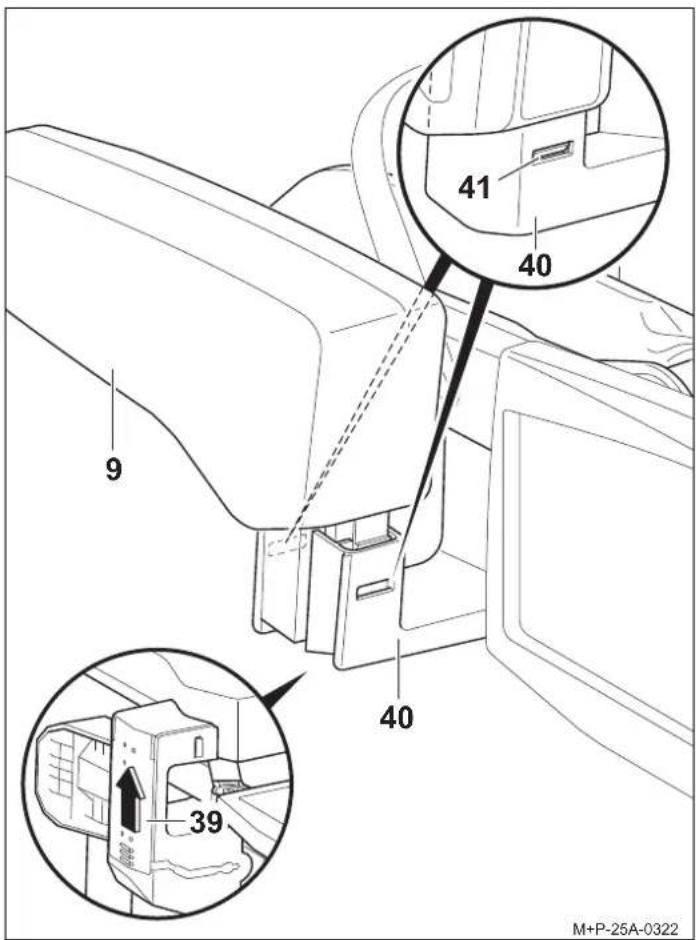

1. Csúsztassa a tartó (40) alján lévő fedelet (39) a nyíl irányába, és oldja ki az alatta lévő kábelt teljesen a tartóból (40).
2. A reteszelések (41) lenyomásával óvatosan húzza ki a hátsó lámpát (9) a tartószerkezetből (40).

42 42 43 M+P-25A-0323

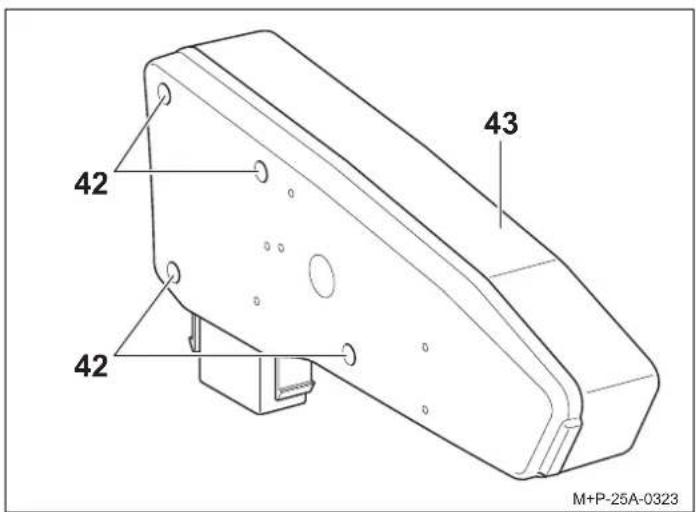

1. Csavarja le a csavarokat (42) és távolítsa el a lencsét (43).

35 44 36 45 37 38 44 44 M+P-25A-0324

1. A meghibásodott izzót (35, 37, 38) az óra járásával ellentétesen 90°-kal történő elforgatáshoz kissé nyomja be a foglalatba (44) és húzza ki.
2. Húzza ki az izzót (36) a foglalatból (45).

Útmutatás

Az új izzókat csak tiszta kendővel szabad megfogni és a foglalatba (44, 45) helyezni.

1. Az új izzót (35, 37, 38) kissé nyomja be a foglalatba (44) és forgassa el az óra járásával egyező irányban 90°-kal. Szükséges izzók, lásd a 118. oldalt.
2. Az új izzót (36) kissé nyomja be a foglalatba (45). Szükséges izzó, lásd a 118. oldalt.
3. A lencse (43) csavarjait (42) kézi erővel jól húzza meg.
4. A hátsó lámpa (9) beszerelése a lépések fordított sorrendű végrehajtásával történik. A reteszeléseknek (41) és a fedélnek (39) hallhatóan be kell pattanniuk a helyükre.

Általános biztonsági útmutatások

A jármű vezetője felel azért, hogy a látását és hallását ne akadályozza a kerékpártartó, a kerékpárok, vagy jármű állapota. Biztosítania kell, hogy a jármű, a kerékpártartó és a kerékpárok megfeleljenek az előírásoknak és a közlekedésbiztonsági szabályoknak.

Az előírt világításnak és világító berendezéseknek nappal is rendelkezésre kell állniuk és üzemkészeknek kell lenniük.

A jelen szerelési és kezelési útmutató tartalmazza az utánfutócsatlakozóra szerelhető kerékpártartó általános engedélyét, így mindig a járműben kell lennie.

Tartsa be a kerékpártartók használatára vonatkozóan az érintett országban érvényben lévő törvényi rendelkezéseket.

Vigyázat

Feltétlenül tartsa be a jelen szerelési és kezelési útmutatóban szereplő munkabiztonsági utasításokat.

Az utánfutócsatlakozóra szerelhető kerékpártartó kizárólag kerékpár szállításához használható. Terepen történő használatra a kerékpártartó nem alkalmas.

Minden egyes felszerelés után, minden egyes elindulás előtt és hosszabb utazás közben is ellenőrizni kell a kerékpártartó és a kerékpárok összes csavarkötését és rögzítését, hogy azok a helyükön vannak-e, és szükség szerint után kell őket húzni. Ezt az ellenőrzést az útpályaviszonyoktól függően rendszeres időközönként meg kell ismételni.

Vezetés közben a vezetőnek a visszapillantó tükrön keresztül ellenőriznie kell, hogy a kerékpártartó és a kerékpárok nem csúsztak-e/mozdultak-e el.

Amennyiben ilyet tapasztal, mérsékelt sebességgel folytassa az utat és az első lehetőségnél álljon félre, hogy meghúzza a kerékpártartó, ill. a kerékpárok csavarkötéseit és rögzítéseit. Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek.

Vigyázat

A mozgó alkatrészeket, pl. a gyorsfeszítók csavarjait, rendszeres időközönként meg kell tisztítani és kenni annak érdekében, hogy ne szorulhassanak meg.

Ne használjon kenőanyagot az összes többi csavarkötésnél. Ennek figyelmen kívül hagyása esetén a csavarkötések a rá- szerelt kerékpárokkal együtt leválhatnak a járműről, Ön és má- sok sérülését vagy balesetet okozhatnak.

Vigyázat

Ha a felszerelt kerékpárok több mint 40 cm-rel túlnyúlnak a kerékpártartóhoz tartozó első vagy hátsó helyzetjelző lámpák fénykibocsátási felületének külső szélén, úgy ezt jelezni kell: oldalt legfeljebb 40 cm-re a szélétől és legfeljebb 150 cm-es magasságban az útpályától, elöl fehér, hátul pedig piros fényű lámpával.

Kerékpárok szállításánál az oldalt túlnyúló kerekeket külön észrevehetővé kell tenni.

Éjszakai vezetéskor le kell takarni a kerekek fényvisszaverőit, ill. reflektorait, hogy ne homályosíthassák el a járművilágítást hátrafelé, ezzel akadályozva és megtévesztve a közlekedés többi részvevőjét.

Ennek figyelmen kívül hagyása balesethez vezethet.

Vigyázat

Indulás előtt ellenőrizni kell a világító berendezés működését. Ha a kerékpártartón be van kapcsolva a ködzárófény, akkor a járművön ki kell kapcsolni a hátsó ködlámpát, azaz a kettő nem világíthat egyszerre.

Azon járművek esetében, amelyekre 1998. okt. 1. után adták ki első ízben a típusjóváhagyást, a felszerelt kerékpártartó vagy a szállított kerékpárok nem takarhatják el a jármű harmadik féklámpáját. A jármű harmadik féklámpájának láthatónak kell lennie: jobb és bal oldalon a jármű hosszanti tengelyétől vízszintesen 10°-os szögben, felfelé a lámpa szélétől függőlegesen 10°-os szögben és lefelé a lámpa aljától függőlegesen 5°-os szögben.

Amennyiben nem tartják be ezeket az értékeket, úgy egy „harmadik” pótféklámpát kell felszerelni.

Ennek figyelmen kívül hagyása balesethez vezethet.

Vigyázat

A kerékpártartó és a kerékpárok felszerelése megváltoztatja a fékezési és menettulajdonságokat, valamint a jármű oldalszélérzékenységét. Nem szabad túllépni a 130 km/órás sebességhatárt.

A kerékpárokat nem szabad ponyvával, védőhuzattal és ha- sonlóval lefedni, mivel belekaphat a szél és ez erőteljesen be- folyásolhatja a menettulajdonságokat.

A túlzott farnehézség megelőzése érdekében a nehéz terheket amennyire csak lehet, előre kell tolni a csomagtérben.

A vezetésmódot az út-, közlekedés- és időjárásviszonyokhoz kell igazítani és különösen óvatosan kell vezetni, ha kerék-párok vannak a tartón.

Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek.

Vigyázat

Elektromos csomagtartófedélel felszerelt jármű esetén gondolni kell a felszerelt kerékpártartó helyigényére. Amennyiben megoldható, ki kell kapcsolni az elektromos csomagtartófedelet és manuálisan kell működtetni.

Autómosóba történő behajtás előtt le kell szerelni a kerékpártartót. Máskülönben megsérülhet a kerékpártartó, a jármű és/ vagy az autómosó.

Leselejtezési útmutatások

A komponenseket, tartozékokat és a csomagolást környezetbarát módon hasznosítsa újra. A lámpát ne a háztartási, vagy lomtalanítási hulladékkal, együtt selejtezze le.

A 2012/19/EU európai irányelv, ill. az ElektroG irányelv értelmében a hasznos élettartamuk végét elért elektromos készülékeket elkülönítve kell gyűjteni és környezetbarát módon kell újrahasznosítani ezeket.

Kérjük válassza le a lámpát a tartóról és a már nem használható komponenseket adja le egy megfelelő gyűjtőhelyen.

Érdeklödjön szakkereskedőjénél.

Gentile cliente,
