HASZNÁLATI ÚTMUTATÓ i41 S Uebler

Vonóhorogra szerelhető kerékpártartó

• Uebler i21 S, 2 db kerékpárhoz
• Uebler i31 S, 3 db kerékpárhoz
• Uebler i41 S, 4 db kerékpárhoz

Szerelési és kezelési útmutató

Örülünk, hogy az UEBLER kerékpártartó mellett döntött.

Feltétlenül tartsa be a jelen szerelési és kezelési útmutatóban szereplő munkabiztonsági utasításokat. Az utasítások figyelmen kívül hagyásából eredő károkért semmilyen felelősséget nem vállalunk.

Útmutatás

Itt az Uebler i21 S kerékpártartó szerelésének és kezelésének leírását találja ábrákkal. Az Uebler i31 S és i41 S kerékpártartók esetében értelemszerűen kell eljárni.

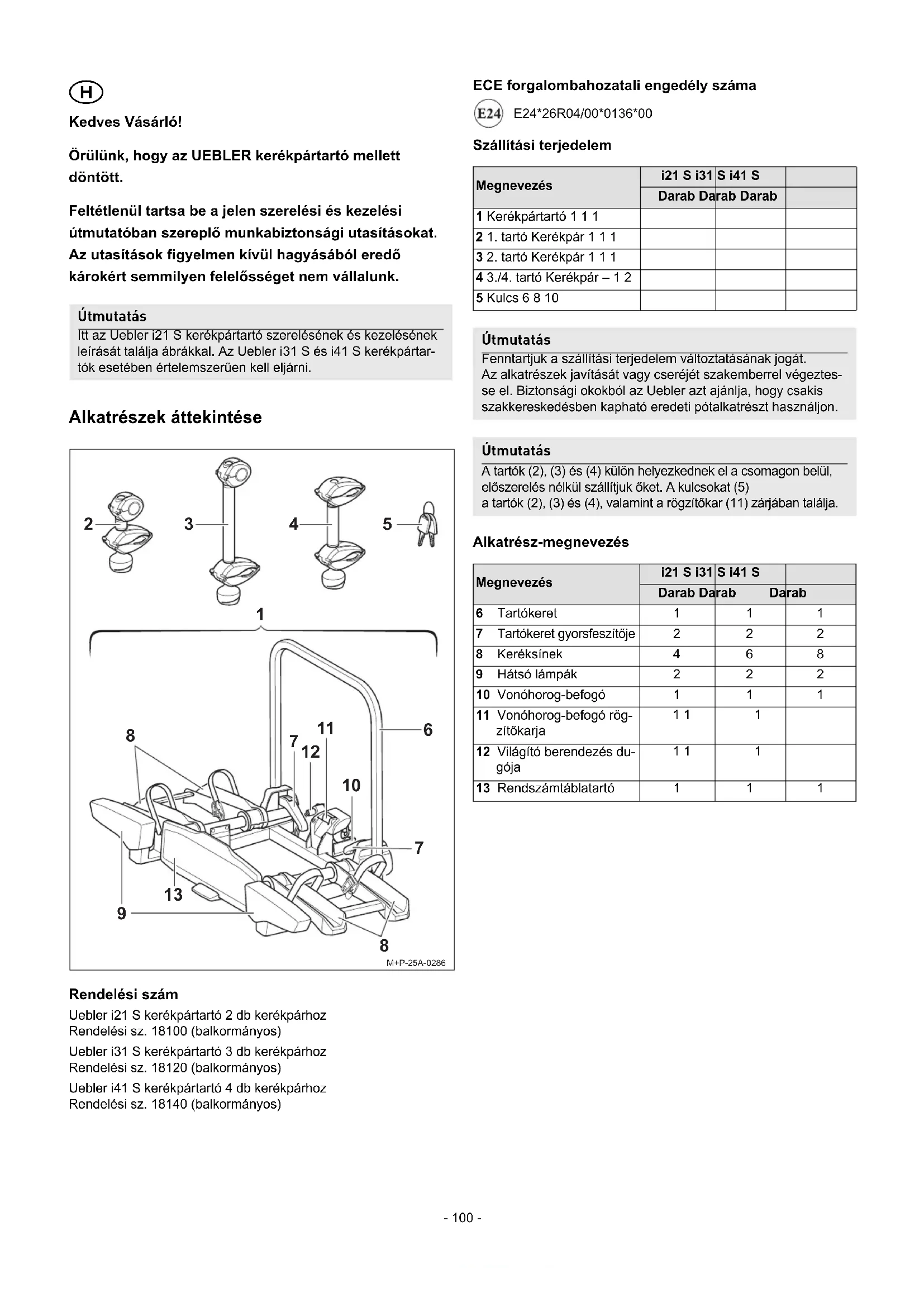

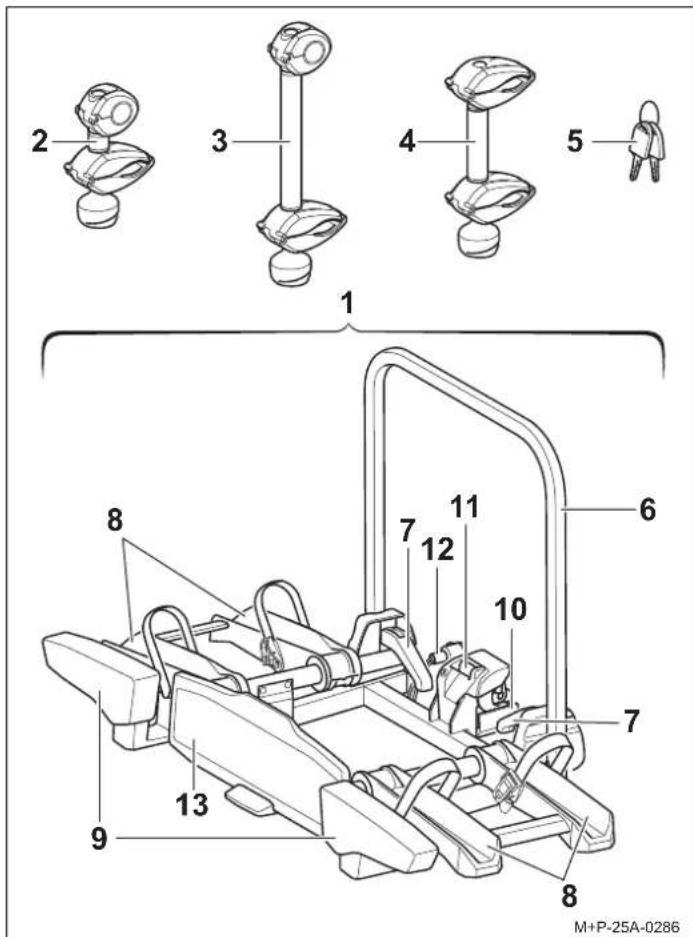

Alkatrészek áttekintése

2 3 4 5 1 8 7 11 6 12 10 7 9 13 8 M+P-25A-0286

Rendelési szám

Uebler i21 S kerékpártartó 2 db kerékpárhoz

Rendelési sz. 18100 (balkormányos)

Uebler i31 S kerékpártartó 3 db kerékpárhoz

Rendelési sz. 18120 (balkormányos)

Uebler i41 S kerékpártartó 4 db kerékpárhoz

Rendelési sz. 18140 (balkormányos)

ECE forgalombahozatali engedély száma

Szállítási terjedelem

Megnevezés	i21 S i31	S i41 S
	Darab Darab Darab Darab
1 Kerékpártartó 1 1 1
2 1. tartó Kerékpár 1 1 1
3 2. tartó Kerékpár 1 1 1
4 3./4. tartó Kerékpár – 1 2
5 Kulcs 6 8 10

Útmutatás

Fenntartjuk a szállítási terjedelem változtatásának jogát. Az alkatrészek javítását vagy cseréjét szakemberrel végeztesse el. Biztonsági okokból az Uebler azt ajánlja, hogy csakis szakkereskedésben kapható eredeti pótalkatrészt használjon.

Útmutatás

A tartók (2), (3) és (4) külön helyezkednek el a csomagon belül, előszerelés nélkül szállítjuk öket. A kulcsokat (5) a tartók (2), (3) és (4), valamint a rögzítőkar (11) zárjában találja.

Alkatrész-megnevezés

Megnevezés	i21 S i31	S i41 S
	Darab Darab		Darab
6 Tartókeret	1	1	1
7 Tartókeret gyorsfeszítője	2	2	2
8 Keréksínek	4	6	8
9 Hátsó lámpák	2	2	2
10 Vonóhorog-befogó	1	1	1
11 Vonóhorog-befogó rögzítőkarja	1 1	1
12 Világító berendezés du-gója	1 1	1
13 Rendszámtáblatartó	1	1	1

Műszaki adatok A kerékpártartó felszerelése a járműre és

Maximális terhelhetőség (teherbírás)
Uebler i21 S: Teherbírás^a – önsúly = max. rakomány
Teherbírás	Önsúly max. rakomány
50 kg	Uebler i21 S = kb. 13,5 kg	36,5 kg
60 kg 46,5 kg
70 kg 56,5 kg
≥ 73,5 kg 60 kg
Uebler i31 S: Teherbírás^a – önsúly = max. rakomány
Teherbírás	Önsúly max. rakomány
50 kg	Uebler i31 S = kb. 16 kg	34 kg
60 kg 44 kg
≥ 70 kg 54 kg
Uebler i41 S: Teherbírás^a – önsúly = max. rakomány
Teherbírás	Önsúly max. rakomány
75 kg	[Uebler i41 S = kb. 20 kg]	55 kg
≥ 80 kg 60 kg

a Ha az utánfutócsatlakozó és a jármű értékei eltérnek, akkor az alacsonyabb értéket kell figyelembe venni.

Elektromos csatlakozás
Áramellátás	13 pólusú, 12 V

Kerékpár súlya
Kerékpáronkénti maximális súly ^b	30 kg

b Különböző súlyú kerékpárok esetén a nehezebb kerékpárt kell közelebb szerelni a járműhöz.

Kerékpárvázak maximális csőátmérője
Körszelvényű cső 75 mm
Ovális cső 75x45 mm

leszerelése

Vigyázat

Az utánfutócsatlakozó és a jármű alkalmas kell hogy legyen egy kerékpártartó ráépítésére.

• Az utánfutócsatlakozó teherbírása (lásd az utánfutócsatlakozó adattábláján és a jármű kezelési útmutatójában)
• Az utánfutócsatlakozó anyaga legalább St 52-3 minőségű acél legyen (lásd az utánfutócsatlakozón lévő típustáblán)

Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek vagy balesetet szenvedhetnek.

A gömbfejet a felszerelés előtt meg kell tisztítani és zsírtalanítani kell.

Vigyázat

A jármű méretei (szélesség, magasság, mélység) a kerékpártartó felszerelésével megváltoznak, ennek figyelmen kívül hagyása esetén Ön és mások is megsérülhetnek és/vagy anyagi károk keletkezhetnek.

Be- és áthajtáskor vegye figyelembe a jármű megváltozott méreteit. Vigyázzon tolatásnál.

Vigyázat

Minden elindulás előtt ellenőrizni kell, hogy a világító berendezés kifogástalanul működik-e, ellenkező esetben balesetveszély áll fenn.

Útmutatás

Ha nem használja, szerelje le a járműről a kerékpártartót.

A kerékpártartó felszerelése a jármüre

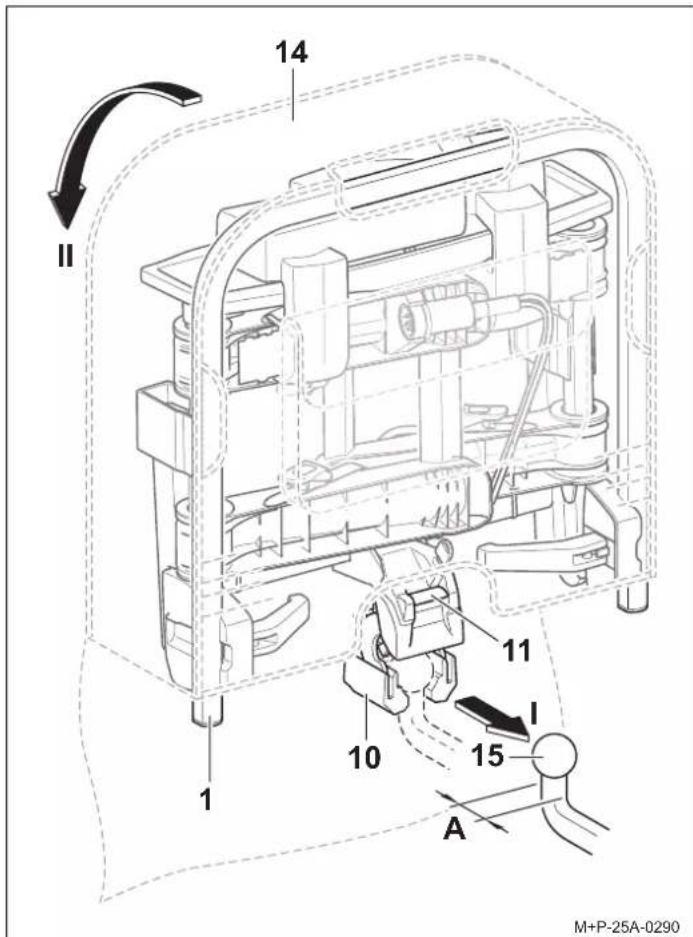

14 II 1 10 11 I 15 A M+P-25A-0290

1. Nyissa le a táska (14) ^1 fedelét.
2. Nyomja meg a rögzítőkart (11), hogy szétnyíljon a befogó (10).

Útmutatás

Az i41 S kerékpártartó esetében az utánfutócsatlakozó (15) csatlakozónyak átmérője legalább 28,5 mm (A) kell hogy legyen.

1. Tartsa a kerékpártartót (1) függőlegesen és a befogóval (10) tolja rá a vonóhorog (15) gömbfejére (l. nyíl).
2. Döntse lefelé a kerékpártartót (1), hogy a rögzítőkar (11) hallhatóan beugorjon a helyére (II. nyíl). A rögzítőkaron (11) lévő piros jelölésnek el kell tűnnie.
3. Ellenőrizze, hogy a kerékpártartó (1) párhuzamos-e a lökhárítóval és hogy a talajhoz képest is nagyjából párhuzamosan van-e beállítva. Erőteljesen megrázva ellenőrizze, hogy a kerékpártartó (1) nem mozdul-e el. Amennyiben szükséges, vegye le a kerékpártartót (1) és szerelje fel újra.

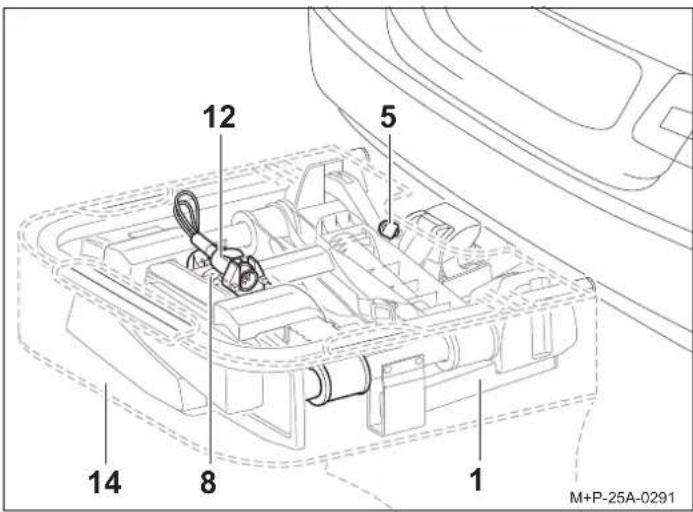

1 8 14 12 5 M+P-25A-0291

1. Húzza le a táskát (14) a kerékpártartóról (1).
2. Zárja le a kulccsal (5) a kerékpártartót (1) és húzza ki a kulcsot.
3. Húzza ki a dugót (12) a keréksínen (8) lévő foglalatból.

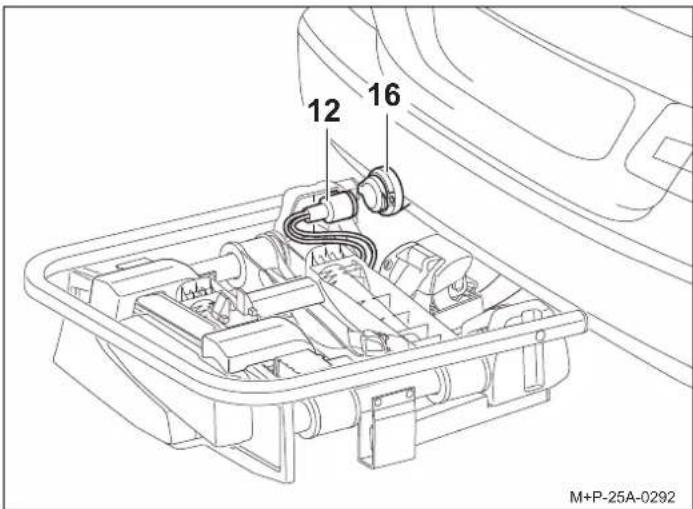

1. Dugja be a dugót (12) a jármű csatlakozóaljzatába (16) és az óramutató járásával megegyező irányban csavarja ütközésig.

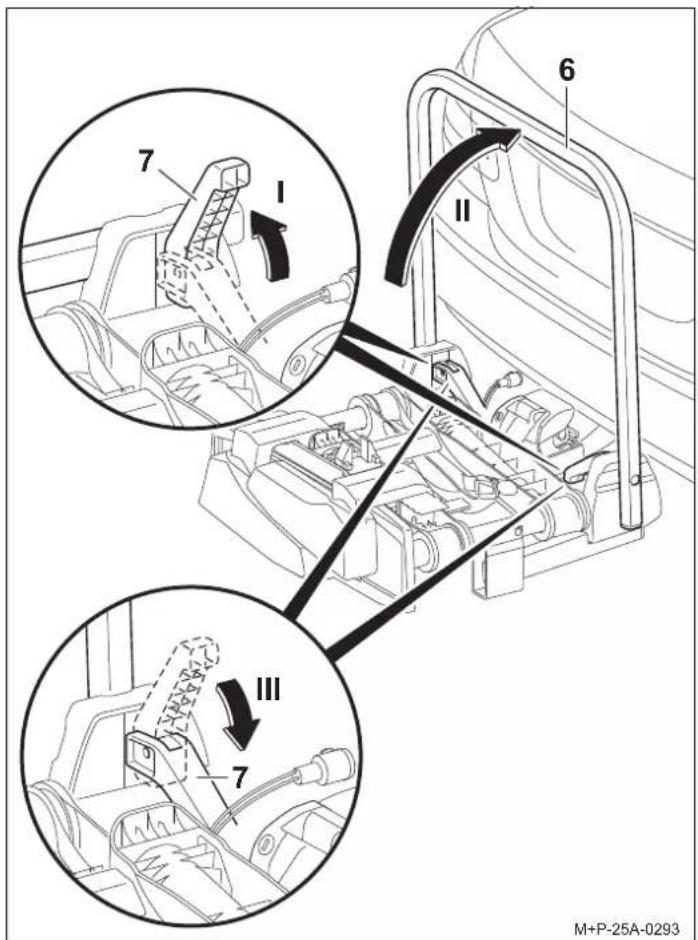

1. Felfelé nyissa ki a gyorsrögzítöt (7) (I. nyíl), és hajtsa fel a tartókeretet (6) (II. nyíl).
2. A tartókeret (6) rögzítéséhez zárja vissza teljesen a gyorsrögzítőt (7) (III. nyíl).

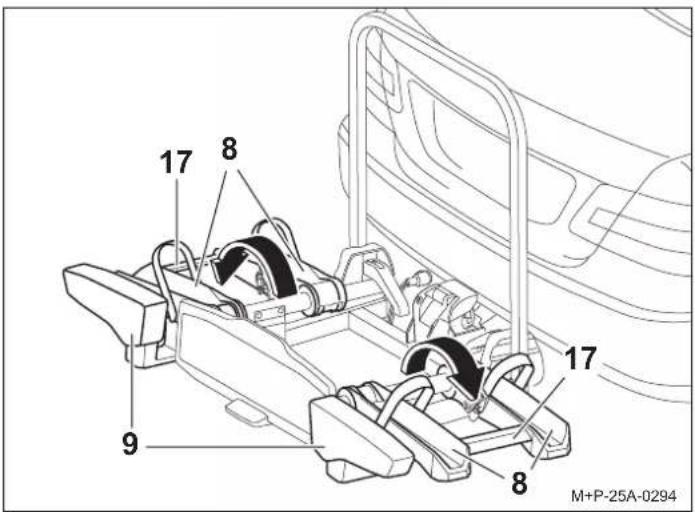

17 8 9 17 8 M+P-25A-0294

Vigyázat

A keréksíneket (8) mindig a merevítőknél (17) és ne a hátsó lámpáknál (9) fogja meg és hajtsa ki. Különben megsérülhetnek a hátsó lámpák (9).

1. Hajtsa ki a keréksíneket (8) a merevítőknél (17) és kattintsa be ezeket.
2. Ellenőrizze a világító berendezés működését.

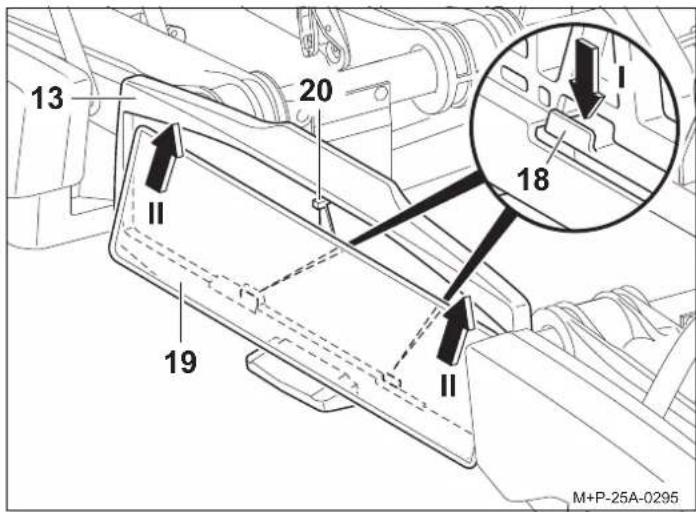

13 20 I II 18 19 II M+P-25A-0295

1. Nyomja le a tartót (18) (I. nyíl).
2. Tolja be a rendszámtáblát (19) a rendszámtáblatartóba (13), nyomja felfelé és teljesen illessze be (II. nyíl).
3. Oldja ki a tartót (18), és ellenőrizze a rendszámtábla stabilitását.

Útmutatás

Magasabb rendszámtábla behelyezéséhez nyomja hátra az ütközöt (20), majd teljesen tolja be a rendszámtáblát a rendszámtáblatartóba (13).

Útmutatás

A kerékpártartó rendszámtáblájának meg kell egyeznie a jármű fogalmi rendszámával és jól olvashatónak kell lennie.

A kerékpártartó leszerelése a járműről

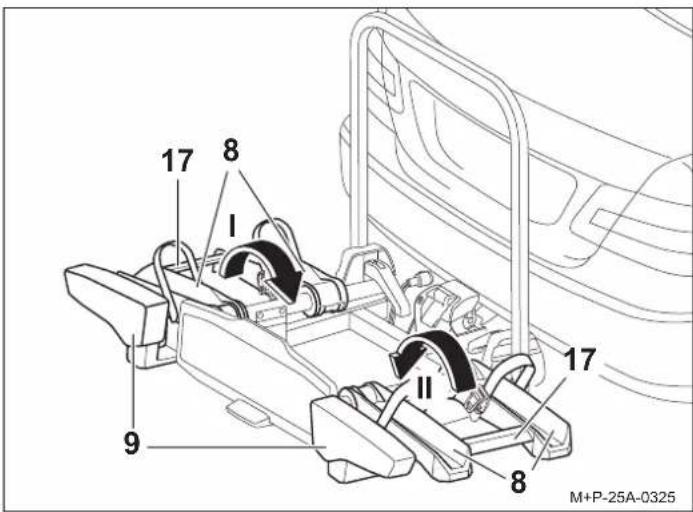

17 8 I 9 II 17 8 M+P-25A-0325

Vigyázat

A keréksíneket (8) mindig a merevítőknél (17) és ne a hátsó lámpáknál (9) fogja meg és csukja össze. Különben megsérülhetnek a hátsó lámpák (9).

1. Fogja meg a keréksin bal oldalát a merevítönél (17), és hajtsa be (I. nyíl).
2. Fogja meg a keréksín jobb oldalát a merevítönél (17), és hajtsa be (II. nyíl).

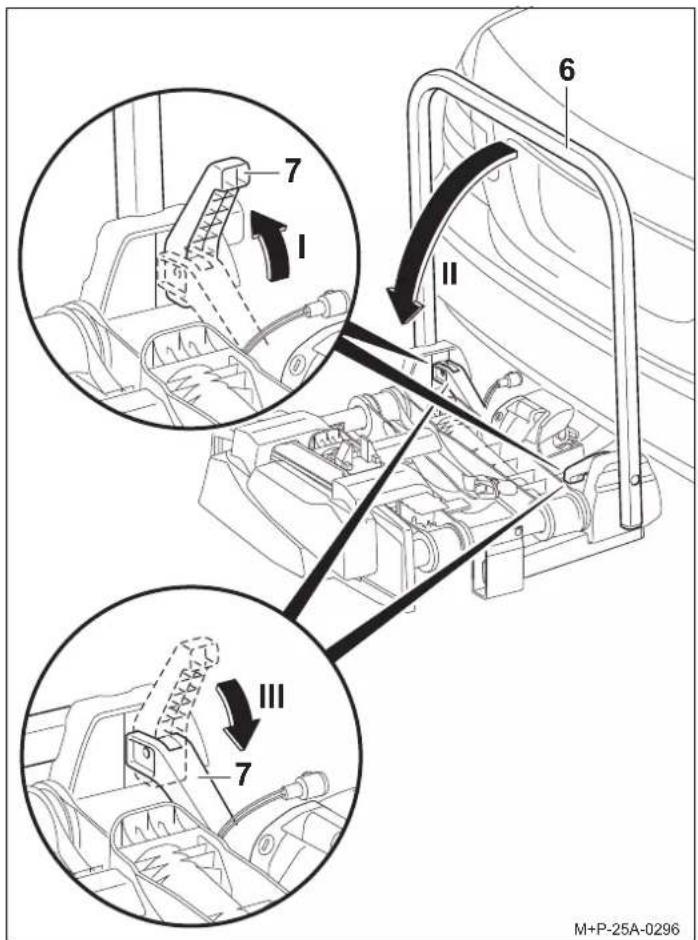

1. Nyissa ki a gyorskioldót (7) felfelé (I. nyíl), és hajtsa le a hordozó keretet (6) (II. nyíl).
2. A tartókeret (6) rögzítéséhez zárja vissza teljesen a gyorsrögzítőt (7) (III. nyíl).

Útmutatás

A gyorsfeszítót (7) és a tartókeretet (6) rendszeresen, ill. szennyeződés/nehézkes mozgás esetén szappanos vízzel tisztítsa meg.

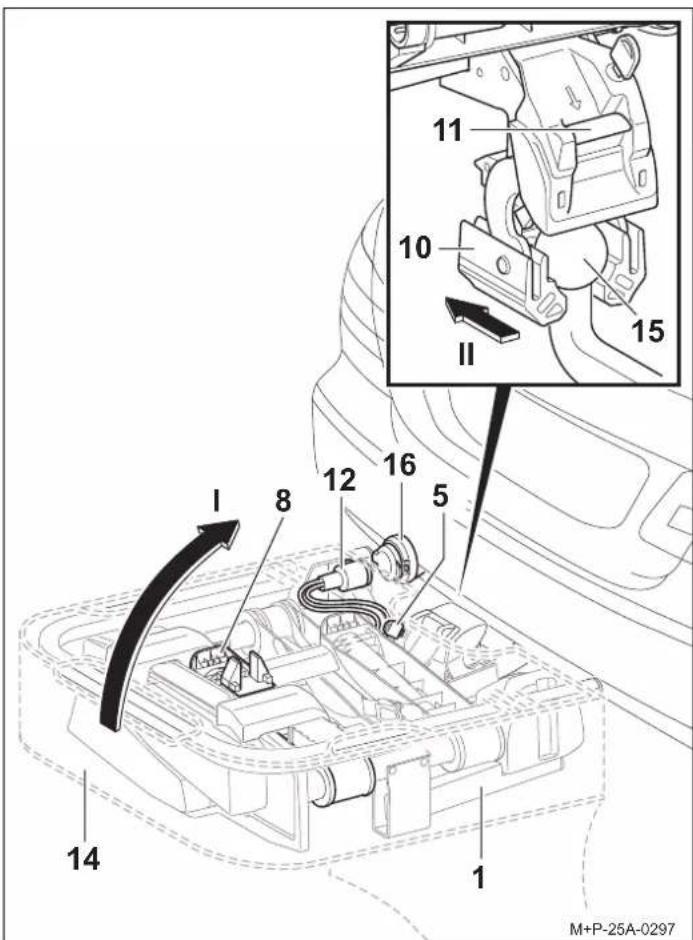

1 8 12 16 5 14 1 11 10 II 15 M+P-25A-0297

1. Húzza ki a dugót (12) a jármű csatlakozóaljzatából (16) és helyezze be a keréksínen (8) lévő foglalatba.
2. Nyissa ki a kerékpártartót (1) a kulccsal (5).
3. Tolja a táskát (14) a kerékpártartóra (1).
4. Nyomja a rögzítőkart (11) és állítsa fel merőlegesen a kerékpártartót (1) (I. nyíl).
5. Hátrafelé húzza le a kerékpártartót (1) a vonóhorog (15) gömbfejéről (II. nyíl).
6. Állítsa a kerékpártartót (1) a befogóval (10) a talajra és ezzel zárja le a befogót (10).
7. Zárja le a táska (14) fedelét.

A kerékpárok fel- és leszerelése

Vigyázat

Az utánfutócsatlakozóra szerelhető kerékpártartó kizárólag kerékpár szállítására használható.

Csak egyenként max. 30 kg súlyú kerékpár szállítható a kerék-pártartón.

Eközben semmi esetre sem szabad túllépni a kerékpártartó maximálisan megengedett terhelését, az utánfutócsatlakozó függőleges terhelését, valamint a jármű megengedett összsúlyát és a jármű maximálisan megengedett tengelyterhelését (lásd a jármű üzemeltetési útmutatóját).

Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek.

Vigyázat

A kerékpárokat lehetőleg egyenletes súlyeloszlással és alacsony súlyponttal kell a kerékpártartóra rögzíteni, és egy-egy tartóval a kerékpárvázon, valamint feszítőszíjjal az elülső és a hátsó kerekeknél rögzíteni kell leesés ellen.

Ennek figyelmen kívül hagyása esetén a kerékpárok és/vagy a különálló részek menet közben leválhatnak a járműről, és a közlekedés többi résztvevőjének balesetet, ezzel összefüggésben sérülést és anyagi károkat okozhatnak.

Felszerelés előtt a gyereküléseket és minden különálló részt, például a kulacsokat, nyeregtáskákat, elektromos kerékpárok akkumulátorait stb., le kell venni a kerékpárról és el kell rakni.

Vigyázat

A kerékpárok lecsúszása/ledölése esetén balesetveszély áll fenn. Rögzítse a kerékpárokat lecsúszás/ledölés ellen.

A kerékpárok fel- és leszerelését ketten végezzék.

Vigyázat

A jármű típusától függően előfordulhat, hogy a kerékpártartó a rajta lévő kerékpárokkal túl szorosan van elhelyezve a jármű kipufogójához. A forró kipufogócső és/vagy a forró kipufogógázok kárt okozhatnak a kerékpártartóban és/vagy a kerékpárokban. Ebben az esetben a kerékpártartó nem alkalmas a használatra.

Karbon alkatrészeket tartalmazó kerékpárok szállításával kapcsolatban forduljon a gyártóhoz/viszonteladóhoz, és ezeknél kérdezzen rá, hogy alkalmas-e a kerékpártartó ezeknek a kerékpároknak a szállítására.

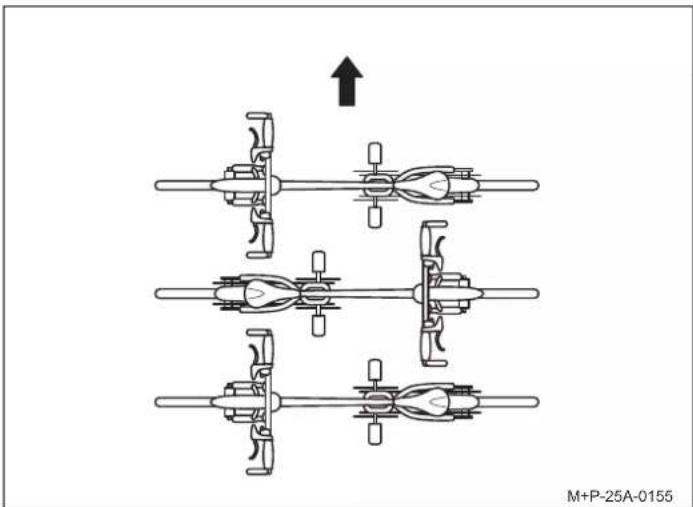

A kerékpárok elrendezése

Tartsa be a kerékpárok menetiránynak megfelelő ellentétes elrendezését (nyíl).

Útmutatás

A nehéz kerékpárokat a járműhöz közel, a könnyebbeket, pl. gyerekkerékpárokat hátrább szerelje fel a kerékpártartón. Az első kerékpár fogaskoszorúja a jármű irányába nézzen.

Az első kerékpár felszerelése

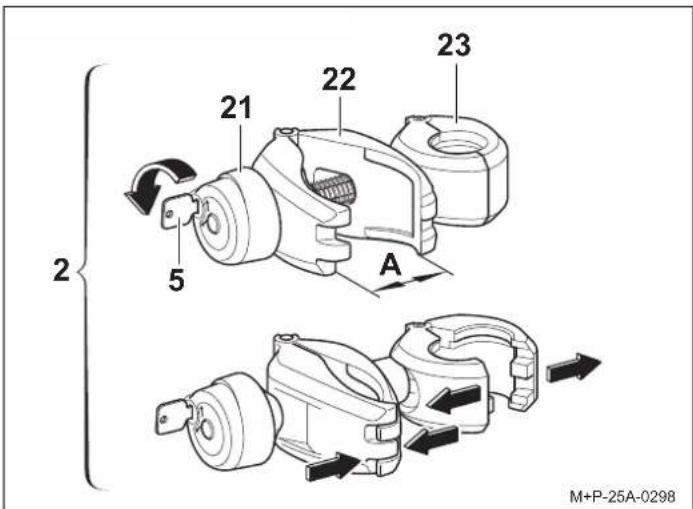

2 5 21 22 23 A M+P-25A-0298

1. Oldja ki a forgatható fogantyút (21) a kulccsal (5).
2. Tekerje fel a forgatható fogantyút (21), amíg a bilincs (22) ki nem nyílik (A).
3. Nyomja össze a bilincset (22) és tartsa meg. A bilincs (23) szétnyílik.

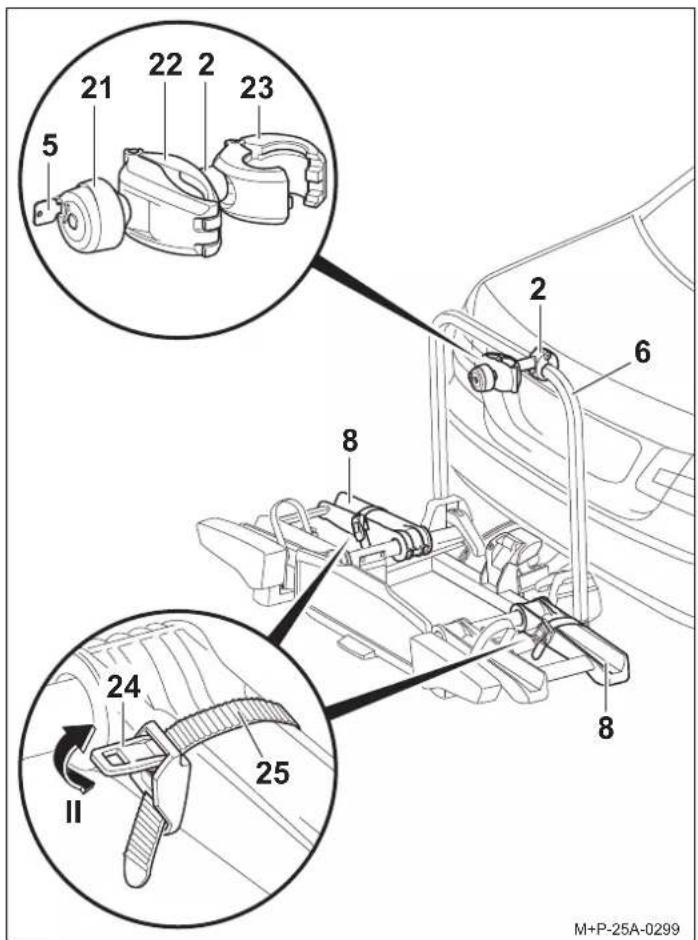

21 22 2 23 5 2 6 8 24 25 II M+P-25A-0299

1. Helyezze a nyitott bilincset (23) a tartókeretre (6), és engedje el az összenyomott bilincset (22). A bilincs (23) összezáródik.
2. Nyomja meg a feszítót (24) (II. nyíl) és húzza ki a rögzítőhevedert (25).

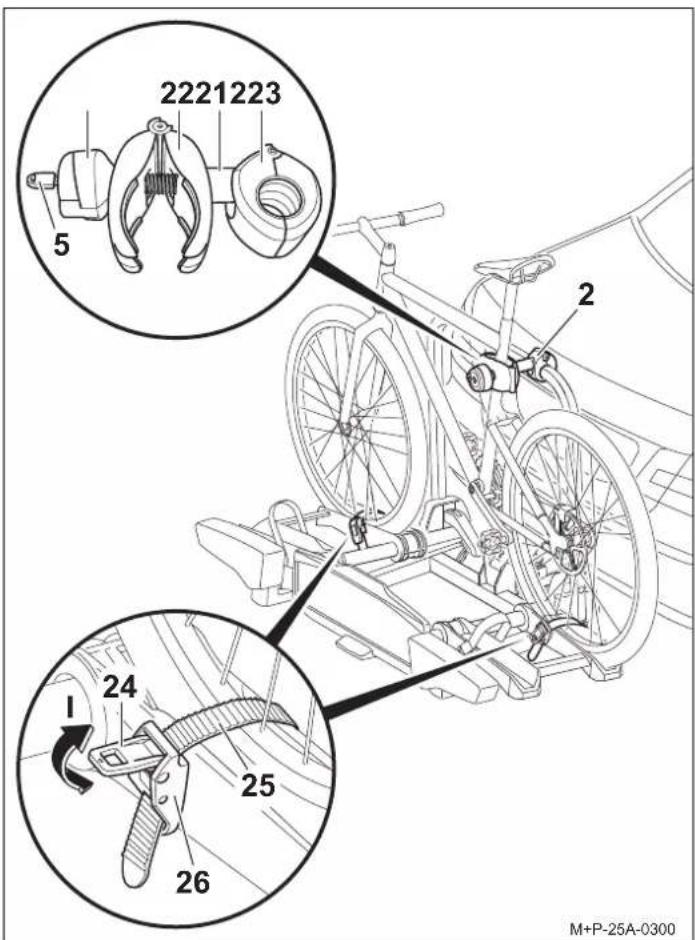

2221223 5 2 2 1 24 25 26 M+P-25A-0300

Vigyázat

A tartót (2) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni.

1. Helyezze a kerékpárt a keréksínre és a tartót (22) a bilinccsel (2) pozicionálja a kerékpárvázhoz. Biztosítsa a kerékpárt felborulás ellen.
2. A forgatható fogantyúval (21) rögzítse a bilincset (22) a kerékpár vázán.
3. Zárja le a kulccsal (5) a tartót (2) és vegye ki a kulcsot (5).
4. Vezesse át a rögzítőhevedert (25) középen a kerékküllők között.
5. Füzze be a rögzítőhevedert (25) a csatba és húzza meg.

Vigyázat

Ne húzza túl szorosra a rögzítőhevedereket (25), különben megsérülhet a gumiabroncs, vagy a felní.

1. A feszítók (24) segítségével húzza meg a rögzítőhevedert (25) (l. nyíl).

Útmutatás

A tartók menetes rúdjait rendszeres időközönként meg kell tisztítani és kenni annak érdekében, hogy ne szorulhassanak be a forgatható fogantyúk.

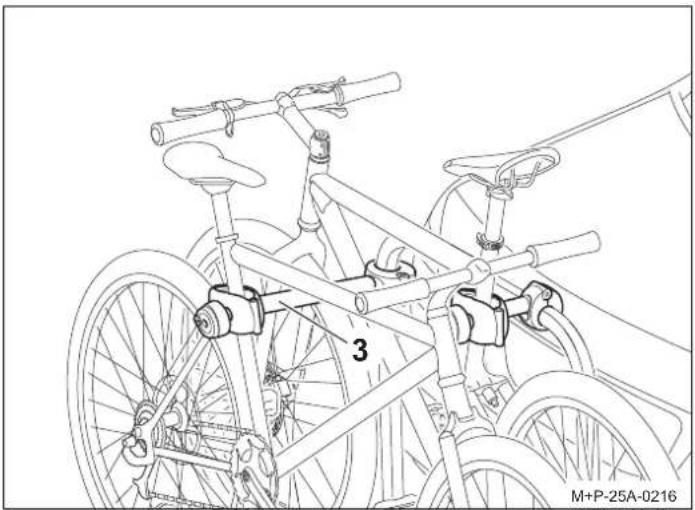

A második kerékpár felszerelése

A tartót (3) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni.

A második kerékpár felszerelése értelemszerűen az elsőhöz hasonlóan történik. Ügyelni kell a két kerékpár ellentétes irányban történő elrendezésére.

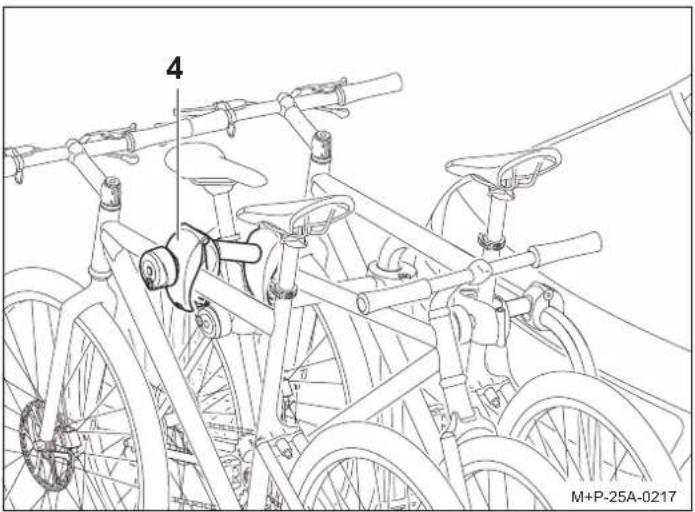

A harmadik ^2 és a negyedik ^3 kerékpár felszerelése

A tartót (4) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni.

A harmadik és a negyedik kerékpár felszerelése értelemszerűen az elsőhöz hasonlóan történik. Ügyelni kell arra, hogy az egymás mellett lévő kerékpárok egymáshoz képest ellentétes irányban legyenek elrendezve.

A harmadik kerékpár rögzítése a második kerékpáron történik a tartóval (4).

A negyedik kerékpár rögzítése a harmadik kerékpáron történik a második tartóval (4).

A kerékpárok leszerelése

A tartók (2), (3), (4) kilazítása és a kerékpárok leszerelése fordított sorrendben történik.

A tartót (2), (3) és (4) helyezze be a táska oldalzsebébe (14).

Kerékpártartó ledöntése/visszahajtása

Vigyázat

Lassan döntse le a kerékpártartót és figyeljen arra, hogy senki ne tartózkodjon a ledöntési tartományban.

A ledöntési tartományban zúzódásveszély áll fenn.

Figyeljen arra, hogy amikor a kerékpártartót visszahajtja, az mindkét kampóval teljesen beugorjon a helyére és reteszelve legyen, máskülönben a kerékpártartó menet közben ledölhet és emiatt Ön vagy mások is megsérülhetnek és/vagy anyagi károk keletkezhetnek.

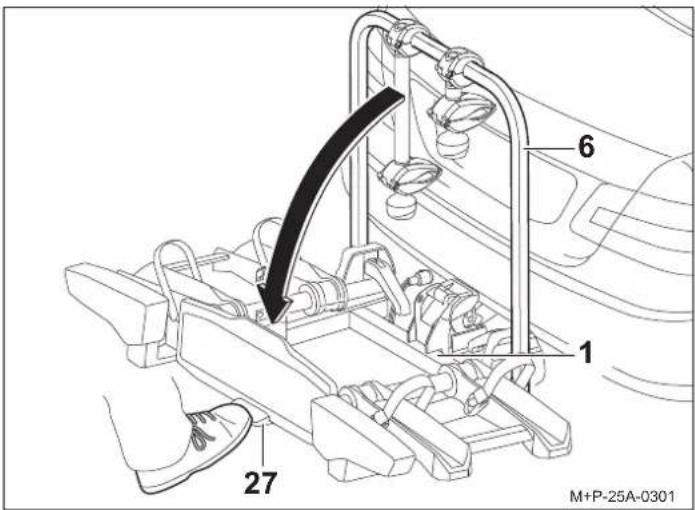

Kerékpártartó ledöntése

A kerékpártartót a csomagtartó nyitásához és a jármű be- és kipakolásához le lehet dönteni.

Az Uebler i41 S kerékpártartó (90°-ban lehajtható) esetében a negyedik kerékpár kormánya a megnövelt billenési szögnek köszönhetően a földön feküdhet. Emiatt megsérülhet a kormány. Ebben az esetben a lebillentés előtt szerelje le a kerékpárt.

Lépjen a pedálra (27) és a tartókeretet (6), ill. felszerelt kerékpárok esetén a kerékpárvázat húzva döntse le a kerékpártartót (1).

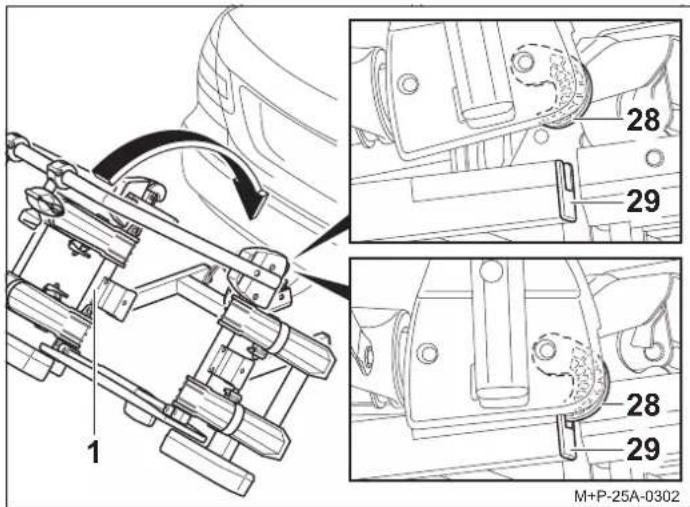

Kerékpártartó visszahajtása

1 28 29 28 29 M+P-25A-0302

1. Hajtsa vissza a kerékpártartót (1) úgy, hogy az mindkét kampóval (28) teljesen beugorjon a keretbe (29) és reteszelve legyen.
2. Erőteljesen megrázva ellenőrizze, hogy a kerékpártartó (1) nem mozdul-e el. Amennyiben szükséges, a kerékpártartót (1) még egyszer döntse le, majd újra hajtsa vissza.

Előkészületek az útra

Vigyázat

Minden egyes felszerelés után, minden egyes elindulás előtt és hosszabb utazás közben is ellenőrizni kell a kerékpártartó és a kerékpárok összes csavarkötését és rögzítését, hogy azok a helyükön vannak-e, és szükség szerint után kell öket húzni. Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek. Ezt az ellenőrzést, az útviszonyoktól függően, rendszeres időközönként meg kell ismételni.

Vigyázat

Minden elindulás előtt ellenőrizni kell, hogy a világító berendezés kifogástalanul működik-e, ellenkező esetben balesetveszély áll fenn.

Útmutatás

A jármű forgalmi rendszáma és világító berendezése nem lehet takarásban.

Ha a kerékpártartó nincs teljesen kihasználva, ügyelni kell arra, hogy

• a nem használt tartók le legyenek véve a tartókeretről és biztonságosan el legyenek rakva a csomagtérben.
• minden kulcs ki legyen húzva és el legyen rakva.
• hogy az összes keréksín feszítőszíja zárva legyen.

Izzócsere

Vigyázat

Az izzócseréhez le kell kapcsolni a jármű gyújtását és a világítő berendezés dugóját ki kell húzni a vonóhorog-elektronika csatlakozóaljzatából. Ennek figyelmen kívül hagyása rövidzárlathoz vagy anyagi károkhoz vezethet. Bizonytalanság esetén hagyja, hogy az izzócserét szakember végezze.

Útmutatás

Az izzócserét a kerékpártartó bal hátsó lámpáján mutatjuk be. A jobb hátsó lámpa esetében értelemszerűen kell eljárni.

Útmutatás

Új izzó rendelésekor meg kell adni az adott izzó megnevezését.

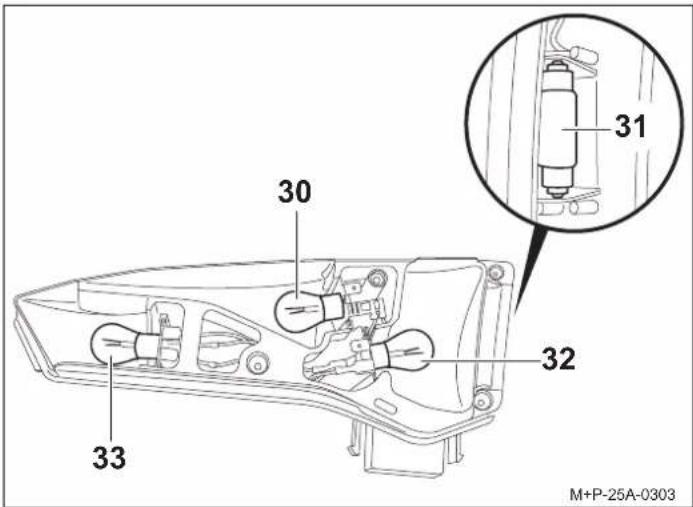

30 31 32 33 M+P-25A-0303

Megnevezés	Pótalkatrész sz.
30 IrányjelzőaBL PY21W 12V sárga	E1687
31 Rendszámtábla világításaBL C5W 12V (35 mm hosszú) fehér	E1687
32 Ködzáró lámpaa a bal hátsó lámpánálBL PR21W 12V pirosHátrameneti fényszóróajobb hátsó lámpánálBL P21W 12V fehér	E1687E1687
33 Fék/tolatólámpaaaBL P21/5W 12V fehér	E1687

a Az izzó kereskedelmi forgalomban kapható.

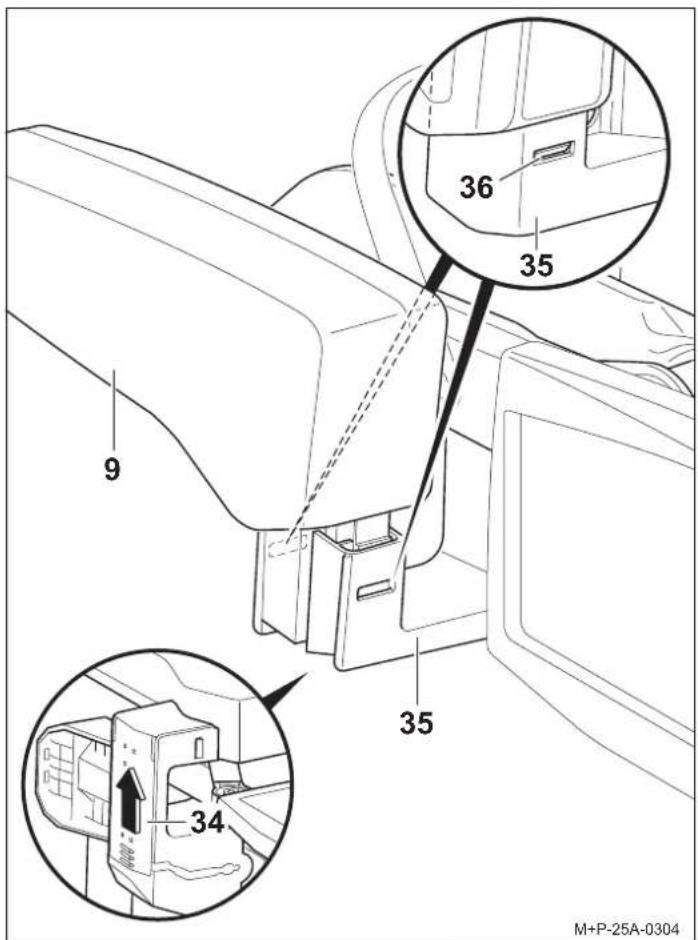

9 35 36 35 34 M+P-25A-0304

1. Csúsztassa a tartó (35) alján lévő fedelet (34) a nyíl irányába, és oldja ki az alatta lévő kábelt teljesen a tartóból (35).
2. A reteszelések (36) lenyomásával óvatosan húzza ki a hátsó lámpát (9) a tartószerkezetből (35).

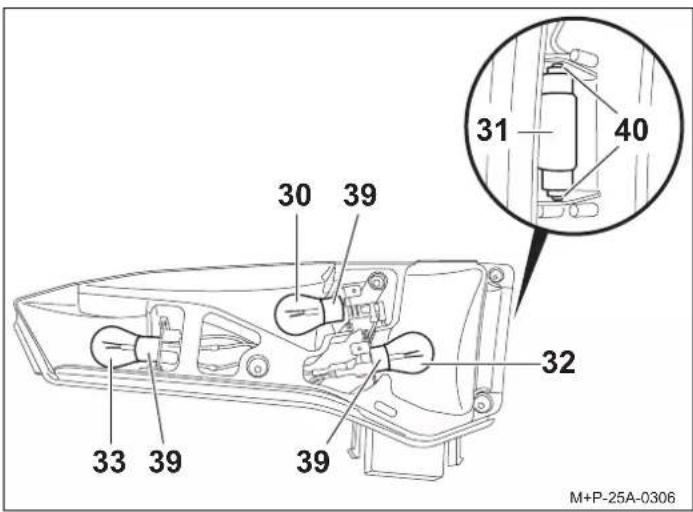

30 39 31 40 32 33 39 39 M+P-25A-0306

1. A meghibásodott izzót (30, 32, 33) az óra járásával ellentétesen 90°-kal történő elforgatáshoz kissé nyomja be a foglalatba (39) és húzza ki.
2. Húzza ki az izzót (31) a foglalatból (40).

Útmutatás

Az új izzókat csak tiszta kendővel szabad megfogni és a foglalatba (39, 40) helyezni.

1. Az új izzót (30, 32, 33) kissé nyomja be a foglalatba (39) és forgassa el az óra járásával egyező irányban 90°-kal. Szükséges izzók, lásd a 108. oldalt.
2. Az új izzót (31) kissé nyomja be a foglalatba (40). Szükséges izzó, lásd a 108. oldalt.
3. A lencse (38) csavarjait (37) kézi erővel jól húzza meg.
4. A hátsó lámpa (9) beszerelése a lépések fordított sorrendű végrehajtásával történik. A reteszeléseknek (36) és a fedélnek (34) hallhatóan be kell pattanniuk a helyükre.

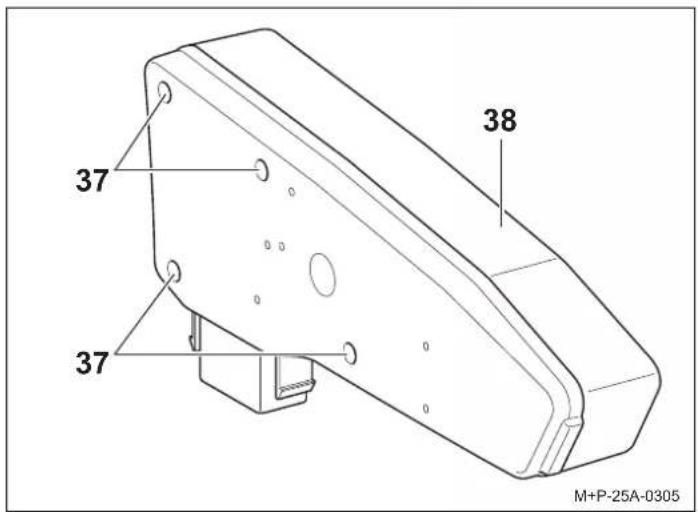

1. Csavarja le a csavarokat (37) és távolítsa el a lencsét (38).

Általános biztonsági útmutatások

A jármű vezetője felel azért, hogy a látását és hallását ne akadályozza a kerékpártartó, a kerékpárok, vagy jármű állapota. Biztosítania kell, hogy a jármű, a kerékpártartó és a kerékpárok megfeleljenek az előírásoknak és a közlekedésbiztonsági szabályoknak.

Az előírt világításnak és világító berendezéseknek nappal is rendelkezésre kell állniuk és üzemkészeknek kell lenniük.

A jelen szerelési és kezelési útmutató tartalmazza az utánfutócsatlakozóra szerelhető kerékpártartó általános engedélyét, így mindig a járműben kell lennie.

Tartsa be a kerékpártartók használatára vonatkozóan az érintett országban érvényben lévő törvényi rendelkezéseket.

Vigyázat

Feltétlenül tartsa be a jelen szerelési és kezelési útmutatóban szereplő munkabiztonsági utasításokat.

Az utánfutócsatlakozóra szerelhető kerékpártartó kizárólag kerékpár szállításához használható. Terepen történő használatra a kerékpártartó nem alkalmas.

Minden egyes felszerelés után, minden egyes elindulás előtt és hosszabb utazás közben is ellenőrizni kell a kerékpártató és a kerékpárok összes csavarkötését és rögzítését, hogy azok a helyükön vannak-e, és szükség szerint után kell őket húzni. Ezt az ellenőrzést az útpályaviszonyoktól függően rendszeres időközönként meg kell ismételni.

Vezetés közben a vezetőnek a visszapillantó tükrön keresztül ellenőriznie kell, hogy a kerékpártartó és a kerékpárok nem csüsztak-e/mozdultak-e el.

Amennyiben ilyet tapasztal, mérsékelt sebességgel folytassa az utat és az első lehetőségnél álljon félre, hogy meghúzza a kerékpártartó, ill. a kerékpárok csavarkötéseit és rögzítéseit. Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek.

Vigyázat

A mozgó alkatrészeket, például a tartók és a gyorsrögzítók menetes csavarjait, rendszeres időközönként meg kell tisztítani és kenni annak érdekében, hogy ne szorulhassanak be a forgatható fogantyúk.

Ne használjon kenőanyagot az összes többi csavarkötésnél. A csavarkötések ettöl magától értetődően meglazulnának és a kerékpártartó a rászerelt kerékpárokkal együtt leválna a járműről, ami miatt Ön és mások is megsérülhetnek vagy balesetet szenvedhetnek.

Vigyázat

Ha a felszerelt kerékpárok több mint 40 cm-rel túlnyúlnak a kerékpártartóhoz tartozó első vagy hátsó helyzetjelző lámpák fénykibocsátási felületének külső szélén, úgy ezt jelezni kell: oldalt legfeljebb 40 cm-re a szélétől és legfeljebb 150 cm-es magasságban az útpályától, elöl fehér, hátul pedig piros fényű lámpával.

Kerékpárok szállításánál az oldalt túlnyúló kerekeket külön észrevehetővé kell tenni.

Éjszakai vezetéskor le kell takarni a kerekek fényvisszaverőit, ill. reflektorait, hogy ne homályosíthassák el a járművilágítást hátrafelé, ezzel akadályozva és megtévesztve a közlekedés többi részvevőjét.

Ennek figyelmen kívül hagyása balesethez vezethet.

Vigyázat

Indulás előtt ellenőrizni kell a világító berendezés működését. Ha a kerékpártartón be van kapcsolva a ködzárófény, akkor a járművön ki kell kapcsolni a hátsó ködlámpát, azaz a kettő nem világíthat egyszerre.

Azon járművek esetében, amelyekre 1998. okt. 1. után adták ki első ízben a típusjóváhagyást, a felszerelt kerékpártartó vagy a szállított kerékpárok nem takarhatják el a jármű harmadik féklámpáját. A jármű harmadik féklámpájának láthatónak kell lennie: jobb és bal oldalon a jármű hosszanti tengelyétől vízszintesen 10°-os szögben, felfelé a lámpa szélétől függőlegesen 10°-os szögben és lefelé a lámpa aljától függőlegesen 5°-os szögben.

Amennyiben nem tartják be ezeket az értékeket, úgy egy „harmadik” pótféklámpát kell felszerelni.

Ennek figyelmen kívül hagyása balesethez vezethet.

Vigyázat

A kerékpártartó és a kerékpárok felszerelése megváltoztatja a fékezési és menettulajdonságokat, valamint a jármű oldalszélérzékenységét. Nem szabad túllépni a 130 km/órás sebességhatárt.

A kerékpárokat nem szabad ponyvával, védőhuzattal és ha-sonlóval lefedni, mivel belekaphat a szél és ez erőteljesen be-folyásolhatja a menettulajdonságokat.

A túlzott farnehézség megelőzése érdekében a nehéz terheket amennyire csak lehet, előre kell tolni a csomagtérben.

A vezetésmódot az út-, közlekedés- és időjárásviszonyokhoz kell igazítani és különösen óvatosan kell vezetni, ha kerék-párok vannak a tartón.

Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek.

Vigyázat

Elektromos csomagtartófedélel felszerelt jármű esetén gondolni kell a felszerelt kerékpártartó helyigényére. Amennyiben megoldható, ki kell kapcsolni az elektromos csomagtartófedelet és manuálisan kell működtetni.

Autómosóba történő behajtás előtt le kell szerelni a kerékpártartót. Máskülönben megsérülhet a kerékpártartó, a jármű és/ vagy az autómosó.

Leselejtezési útmutatások

A komponenseket, tartozékokat és a csomagolást környezetbarát módon hasznosítsa újra. A lámpát ne a háztartási, vagy lomtalanítási hulladékkal, együtt selejtezze le.

A 2012/19/EU európai irányelv, ill. az ElektroG irányelv értelmében a hasznos élettartamuk végét elért elektromos készülékeket elkülönítve kell gyűjteni és környezetbarát módon kell újrahasznosítani ezeket.

Kérjük válassza le a lámpát a tartóról és a már nem használható komponenseket adja le egy megfelelő gyűjtőhelyen.

Érdeklödjön szakkereskedőjénél.

Gentile cliente,
